1.静力学基本概念
理论力学1-静力学的基本概念和受力分析
1 约束方程组
对于平面受力分析问题，受到各种约束条件影响的物体需要满足一组约束方程。
建立坐标系
1 惯性系
建立坐标系时，以固定于地面的参照物为基准。
2 非惯性系
当参考系在匀速直线运动或匀速转动时，坐标系需要相对于参考系建立。
牛顿第一定律：质点的平衡条件
1 平衡条件
质点处于平衡时，其合外力和合外力矩都为零。
牛顿第二定律：质点的运动规 律
当合外力不为零时，牛顿第二定律描述了质点加速度与合外力的关系： $F_{\text{合}}=m \cdot a$。
理论力学1-静力学的基本 概念和受力分析
本章将介绍静力学的基本概念和受力分析，包括静力学的定义与研究对象、 建立坐标系、牛顿第一定律和第二定律、力的合成与分解、力的作用点、约 束条件等。
静力学的定义与研究对象
1 定义
静力学是研究物体处于平衡状态时的力学性 质和相互作用的学科。
2 研究对象
研究静止或匀速直线运动的物体，排除了动 力学因素的影响。
等效力系统：力的合成与分解
1 合力
合力是多个力合成后的结果，可以用向量图形或数学方法计算。
2 分力
分力是力在坐标轴上的投影，可以将一个力分解成多个分力的合力。
力的作用点：单个力和力的矩
1 单个力
单个力作用于质点时，通过力的作用点可以 确定力矢量及其性质。
2 力的矩
力在质点上产生的力矩是力与力臂的乘积， 描述了力对物体的旋转效果。
《工程力学》第一章 静力学基础及物体受力分析
• 在工程实际中，为求未知约束反力，需依 据已知力应用平衡条件求解。为此，首先 要确定构件(物体)受有多少力的作用以及 各作用力的作用位置和力的方向。这个确 定分析过程称为物体的受力分析。
• 四、作用与反作用原理
• 任何二物体间相互作用的一对力总是等值、 反向、共线的，并同时分别作用在这两个 物体上。这两个力互为作用力和反作用力。 这就是作用与反作用原理。
• 五、刚化原理 • 当变形体在已知力系作用下处于平衡时，
若把变形后的变形体刚化为刚体，则其 平衡状态保持不变。这个结论称为刚化 原理。
合力，其合力作用点在同一点上，合力的方向 和大小由原两个力为邻边构成的平行四边形的 对角线决定（图1-4）。这个性质称为力的平 行四边形原理。其矢量式为
• 即合力矢R等于二分力F1和F2的矢量和。
图1-4
图1-5
• 推论：作用于刚体上三个相互平衡的力， 若其中二力作用线汇交于一点，则此三力 必在同一平面内，且第三力的作用线必定 通过汇交点。这个推论被称为三力平衡汇 交定理。
• 力对物体作用的效应取决于力的三个要素：力的大小、方向和作 用点。
• 力的作用点是指物体承受力的那个部位。两个物体间相互接触时 总占有一定的面积，力总是分布于物体接触面上各点的。当接触 面面积很小时，可近似将微小面积抽象为一个点，这个点称为力 的作用点，该作用力称为集中力；反之，当接触面积不可忽略时， 力在整个接触面上分布作用，此时的作用力称为分布力。分布力 的大小用单位面积上的力的大小来度量，称为载荷集度，用 q(N/cm2)表示。
精品文档-理论力学(张功学)-第1章
第1章 静力学的基本概念与物体的受力分析
推论1(力的可传性定理) 作用于刚体某点上的力，其作用 点可以沿其作用线移动到刚体内任意一点，不改变原力对刚体 的作用效果。
证明：设一力F作用于刚体上的A点，如图1-4(a)所示。根 据加减平衡力系原理，可在力的作用线上任取一点B，加上两个 相互平衡的力F1和F2，使F=F1=F2，如图1-4(b)所示。由于F和F1 构成一个新的平衡力系，故可减去，这样只剩下一个力F2，如 图1-4(c)所示。于是原来的力F与力系(F，F1，F2)以及力F2互为 等效力系。这样，F2可看成是原力F的作用点沿其 作用线由A移到了B。
第1章 静力学的基本概念与物体的受力分析
图 1-4
ቤተ መጻሕፍቲ ባይዱ
第1章 静力学的基本概念与物体的受力分析
由此可见，对于刚体来说，力的作用点已不是决定力的作 用效果的要素，它已为作用线所替代。因此，作用于刚体上力 的三要素是力的大小、方向和作用线。
公理二及其推论1只适用于刚体，不适用于变形体。对于变 形体来说，作用力将产生内效应，当力沿其作用线移动时，内 效应将发生改变。
如果一个力与一个力系等效，则该力称为力系的合力，力 系中的各个力称为合力的分力。将分力替换成合力的过程称为 力系的合成；将合力替换成分力的过程称为力系的分解。
第1章 静力学的基本概念与物体的受力分析
推论2(三力平衡汇交定理) 作用于刚体上三个相互平衡 的力，若其中两个力的作用线汇交于一点，则此三力必在同一 平面内，且第三个力的作用线通过汇交点。
第1章 静力学的基本概念与物体的受力分析
图 1-1
第1章 静力学的基本概念与物体的受力分析
依据力的作用范围可将力分为集中力和分布力。 (1) 集中力(集中载荷)：当力的作用面面积相对于结构或 构件尺寸很小时，可视为作用于结构或构件上某一点的力，称 其为集中力。 (2) 分布力(分布载荷)：分布于物体上某一范围内的力称 为分布力。分布力用载荷集度q来表示。在一定体积范围内分布 的力称为体分布力，其单位为牛/米3(N/m3)；在一定面积范围内 分布的力称为面分布力，其单位为牛/米2(N/m2)。工程设计中， 常将体、面分布力简化为连续分布在某一段长度范围内的力， 称为线分布力，其单位为牛/米(N/m)。
第1章 静力学公理与物体的受力分析
1、销钉 2、构件
(2) 圆柱铰链
A
约束和约束力
FAy
FAx
A
圆柱铰链约束之间的约束力： 通过铰链中心，方向不定，可 用两个正交分力表示，大小未 知。
FAx
FAy
3.
光滑铰链约束
约束和约束力
(3) 固定铰链支座 • 若铰链连接中有一个固定在地面或机架上，则称为固定 铰链支座，简称固定铰支。
例1-3 梁AB自重为P1，电动机
重P2，CD杆自重不计，分别画 出杆CD 和梁AB 的受力图。
物体的受力分析和受力图
2．取梁AB研究 画主动力，画约束力
FAy
P1
P2
FD
FAx
P1
FD
P1
FC
物体的受力分析和受力图
二、受力分析举例
例1-3 续
P1
P2
若杆CD受力画成
FAy
FD FC
FAx
P1
• 注意：不能认为作用力与反作用力平衡。
静力学公理
☆ 公理5
刚化原理
变形体在某一力系作用下处于平衡，如将 此变形体刚化为刚体，其平衡状态保持不变。
柔性体（受拉力平衡）
刚化为刚体（仍平衡）
刚体的平衡条件是变形体平衡的必要而非充分条件。
刚体（受压平衡）
柔性体（受压不平衡）
§1.2 约束和约束力
一、约束的概念
FD
P1
几点说明
（1） 对象明确，分离彻底。
物体的受力分析和受力图
根据问题的要求，研究对象可以是一个物体，或几 个相联系的物体组成的物体系统。 在明确研究对象之后，必须将其周围的约束全部解除， 单独画出它的简单图形。
（2）不画内力，只画外力。
第一章静力学基本知识
公理4
作用力和反作用力定律
等值、反向、共线、异体、且同时存在。
[例] 吊灯
17
§1-3 约束与约束反力
一、概念 自由体：位移不受限制的物体叫自由体。 非自由体：位移受限制的物体叫非自由体。 约束：对非自由体的某些位移预先施加的限制条件称为约束。 （这里，约束是名词，而不是动词的约束。） 约束反力：约束给被约束物体的力叫约束反力。
固定端（插入端）约束
在生活中常见的有：
②固定铰支座
28
③活动铰支座（辊轴支座）
29
§1-4 物体的受力分析和受力图
一、受力分析
解决力学问题时，首先要选定需要进行研究的物体，即选
择研究对象；然后根据已知条件，约束类型并结合基本概念和
公理分析它的受力情况，这个过程称为物体的受力分析。
作用在物体上的力有：一类是:主动力,如重力,风力,气体
推论2：三力平衡汇交定理 刚体受三力作用而平衡，若其中两力作 用线汇交于一点，则另一力的作用线必汇交 于同一点，且三力的作用线共面。（必共面，
在特殊情况下，力在无穷远处汇交——平行
力系。）
14
• 1.作用力与反作用力公理 • 两个物体之间的作用力与反作用力总是大 小相等，方向相反，沿同一直线且分别作 用在这两个物体上。
18
• 一. 约束与约束反力的概念 • 在空间可以自由运动的物体称为自由体； 在空间的运动受到限制的物体称为非自由 体。限制非自由体运动的装置，称为约束。 如房屋中的柱是梁的约束，地基是基础的 约束等。
• 约束对物体的运动起阻碍作用,这种阻碍物 体运动的作用,称为约束反力，简称反力。 约束反力的方向总是与被约束物体的运动 （或运动趋势）的方向相反。
实践所验证，是无须证明而为人们所公认的结论。

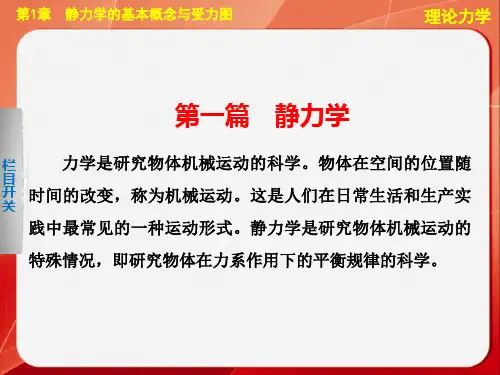

第一章静力学的基本概念与受力图
第1章 静力学的基本概念与受力图
理论力学
在静力学中我们将研究下面三个基本问题：
一、物体的受力分析
分析某个物体共受到哪些力的作用，以及每个力的作用
位置和方向。
栏
目 开
二、各种力系的等效替换(或简化)
关
在研究物体的平衡条件或计算工程实际问题时，须将一个复
杂的力系用一个简单的力系来替换，使其作用效应相同，这称为应用二力体的念，可以很方便地判定结构中某些构件
的受力方向。如图 1－6 所示三铰拱中 AB 部分，当车辆不在
该部分上且不计自重时，它只可能通过 A、B 两点受力，是一
栏 目
个二力构件，故 A、B 两点的作用力必沿 AB 连线的方向。
开
关
图 1－6
第1章 静力学的基本概念与受力图
理论力学
公理三 加减平衡力系原理
方向互相垂直的两个分力。例如，在进行直齿圆柱齿轮的受
栏 目
力分析时，常将齿面的法向正压力 FN 分解为推动齿轮旋转的
开 关
即沿齿轮分度圆圆周切线方向的分力——圆周力 Ft，指向轴
心的压力——径向力 Fr(见图 1－4)。若已知 FN 与分度圆圆周
切向所夹的压力角为 α，则有：
Ft＝FNcosα Fr＝FNsinα
这样就把原来作用在 A 点的力 F 沿其作用线移到了 B 点。
第1章 静力学的基本概念与受力图
理论力学
根据力的可传性原理，力在刚体上的作用点已为它的作
用线所代替，所以作用于刚体上的力的三要素又可以说是：
栏
目 开
力的大小、方向和作用线。这样的力矢量称为滑移矢量。
关
应当指出，力的可传性原理只适用于刚体，对变形体不
第一章-工程力学知识【可修改文字】
第一节 静力学的基本概念和物体受力分析 五、简单力系分析
1、平面汇交力系合成与平衡的几何法 平面汇交力系：各力的作用线位于同一平面内并且
汇交于同一点的力系，如图1-19。
图1-19 平面汇交力系
第一节 静力学的基本概念和物体受力分析
（1）平面汇交力系的合成的几何法 用平面四边形法则或力三角形法求两个共点力的合
图1-12 光滑接触面约束
第一节 静力学的基本概念和物体受力分析
（1）中间铰链约束，如图1-13 ：用中间铰链约束的 两物体都能绕接触点转动，两物体相互转动又相互制约。
约束反力的确定：其约束反力用过铰链中心两个大 小未知的正交分力来表示。
图1-13 中间铰链约束
第一节 静力学的基本概念和物体受力分析
（4）平面力偶系的简化与平衡： 1）作用在物体同一平面内的各力偶组成平面力偶系。 平面力偶系可以合成为一合力偶，此合力偶的力偶矩等 于力偶系中各力偶的力偶矩的代数和，即：M＝m1＋ m2＋…＋mn＝Σm； 2）平面力偶系平衡的必要与充分条件：平面力偶 系中所有各力偶的力偶矩的代数和等于零，即：Σm＝0。
（1）二力平衡公理：作用于刚体 上的两个力处于平衡的必要和充分条 件是：力的大小相等、方向相反、作 用于同一个物体同一直线上。矢量式 可表示为：F1=－F2，如图1-5。
图1-5 二力平衡条件
第一节 静力学的基本概念和物体受力分析
二力杆件（或二力体）：受两个力作用而平衡的杆件，
如图1-6。
F1
F2
（1）力对物体的作用效力 内效应：使物体发生变形的效
应。 注：静力学只考虑外效应。
（2）力的三要素：力的大小、方向、作用点。 （3）力是矢量（用一带箭头的线段表示）如图1-1表 示，单位为N或KN。
土木工程力学(本)形考作业一
土木工程力学(本)形考作业一
《土木工程力学(本)》形考作业一可能会包含以下内容：
1. 静力学基本概念和公理：介绍静力学的基本概念，如力、力矩、力偶等，以及静力学的公理，如二力平衡公理、加减平衡力系公理等。
2. 平面力系的简化：讨论平面力系的简化方法，包括力的平移定理、平面任意力系向一点简化等。
3. 平面力系的平衡条件：研究平面力系的平衡条件，如平面汇交力系的平衡条件、平面力偶系的平衡条件、平面任意力系的平衡条件等。
4. 材料力学的基本概念：介绍材料力学的基本概念，如应力、应变、弹性模量等。
5. 拉伸和压缩：研究杆件在拉伸和压缩时的应力和应变分布，以及拉伸和压缩时的强度计算。
6. 扭转：讨论杆件在扭转时的应力和应变分布，以及扭转时的强度计算。
7. 弯曲：研究杆件在弯曲时的应力和应变分布，以及弯曲时的强度计算。
以上是一些可能出现在《土木工程力学(本)》形考作业一中的内容，具体的形考作业内容可能会因教师的要求和课程的重点而有所不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.静力学基本概念
1.1力的概念
力是物体间相互机械作用。
这种作用使物体的运动状态发生变化，同时使物体发生形变。
前者称为力的运动效应；后者称为力的变形效应。
➢力的三要素
力对物体作用的效应，决定于力的大小、方向（包括方位和指向）、和作用点，这三个要素称为力的三要素。
➢力是一个矢量。
（既有大小又有方向的量）
➢力的单位：牛顿N、千牛KN
➢ 1.2等效力系
（1）力系作用在物体上力的集合，或作用在物体上若干个力的总称。
（2）等效力系作用于物体上的一个力系可用另一个力系代替，而不改变原力系对物体作用的外效应，以（F1,F2,...,F n ）~（F1’,F2’,...,F m’）表示。
1.2 刚体的概念
任何物体在力的作用下，任意两点间均将产生相对运动，使其初始位置发生改变，称之为位移，从而导致物体发生变形。
忽略物体变形时，将其抽象为刚体。
在静力学中以刚体为研究对象，在材料力学中则以变形体为研究对象。
1.3其它概念
静力学：是研究物体在力系作用下平衡规律的科学。
刚体静力学：研究刚体在力系作用下的平衡问题。
平衡：物体相对于地面保持静止或作匀速直线运动的状态。
平衡条件：要使物体处于平衡状态，作用于物体上的力系必须满足的条件。
平衡力系：作用于物体上正好使之保持平衡的力系。
1.4刚体静力学研究的基本问题
（1）受力分析-分析作用在物体上的各种力，弄清研究对象的受力情况。
（2）利用平衡条件求解未知力，以解决工程中的相关问题。
2.静力学公理
（1）二力平衡公理
（2）加减平衡力系公理
（3）力的平行四边形法则
（4）作用与反作用定律
（5）刚化公理
公理1 二力平衡公理
作用于刚体上的两个力，使刚体处于平衡状态的必要与充分条件是：这两个力大小相等、方向相反、作用在同一直线上（等值、反向、共线）
二力构件：只受两个力作用而处于平衡的物体。
公理2 加减平衡力系公理
在作用于刚体上的已知力系中，加上或减去任一平衡力系，并不改变原力系对刚体的效应。
力的可传性原理：
作用于刚体上的力，可沿其作用线任意移动而不改变它对刚体的作用效应。
注意：力的可传性原理不适用于变形体
公理3 力的平行四边形法则
作用于物体上的两个力，其合力也作用在该点上，合力的大小和方向则由以这两个力为边所
构成的平行四边形的对角线来表示，而该两个力称为合力的分力。
（1）是最简单的力系简化的规律，是复杂力系简化的基础；
（2）是力的分解依据；
（3）是力的三角形法则。
公理4 作用与反作用定律
两物体间相互作用的力，总是大小相等，指向相反，且沿同一直线。
公理5 刚化公理
变形体在某一力系作用下处于平衡，如将此变形体刚化为刚体，则平衡状态保持不变。
（1）建立了刚体静力学与变形体静力学的联系；
（2）刚体的平衡条件是变形体平衡条件的必要条件，而非充分条件；。
