什么是干式变压器
10kv干式变压器
10kv干式变压器10kV干式变压器是一种常见的电力设备，用于将高压电流变成低压电流，以供给各种不同的电力设备和设施使用。
它的主要特点是结构简单，体积小巧，适用于各种环境条件下的使用。
本文将介绍10kV干式变压器的工作原理、结构组成、应用领域以及维护保养等方面的知识。
一、工作原理10kV干式变压器采用了干式绝缘技术，使变压器内部不需要使用液体绝缘介质，从而避免了漏油和污染问题。
其工作原理是通过变压器的主、副绕组之间的电感耦合效应，实现电流的转换。
当高压电流通过主绕组时，由于电感耦合的作用，副绕组的电压也会产生相应的变化，从而实现电流的降压作用。
二、结构组成10kV干式变压器的主要结构组成包括主绕组、副绕组、铁芯、外壳等。
主绕组是由一根或多根绕制线圈组成，用来承载高压电流。
副绕组则是用来产生低压电流。
铁芯则起到了支撑和增加磁感应强度的作用，它由以硅钢片为主要材料组成。
外壳则用来保护变压器内部的零部件，同时起到散热和绝缘的作用。
三、应用领域10kV干式变压器广泛应用于住宅区、商业区、工业区等场所的电力供应系统中。
其主要应用领域包括电力输配电系统、工矿企业、机场、高速公路、地铁等。
由于其结构简单、维护方便等特点，使得10kV干式变压器成为可靠、安全、节能的电力供应装置。
四、维护保养10kV干式变压器的维护保养非常重要，可以有效延长其使用寿命，并确保其安全可靠运行。
以下是一些常见的维护保养措施：1. 清洁：定期对变压器外壳进行清洁，保持其表面干净，并避免进入杂质。
2. 温度监测：定期对变压器的温度进行监测，确保其工作温度在正常范围内。
3. 绝缘测试：定期进行绝缘测试，检测绝缘是否完好，如有发现问题应及时处理。
4. 检查接线：定期检查变压器的接线是否松动或腐蚀，确保接触良好。
5. 检查冷却系统：定期检查冷却系统的工作情况，确保正常冷却。
6. 防雷保护：对于暴雨天气，应加强对变压器的防雷保护。
以上是一些基本的维护保养措施，具体的维护保养应按照变压器的实际情况和相关标准进行操作。
干式变压器简介
干式变压器的应用前景
(5)多功能组合：从单一变压器向带有风冷、保护 外壳、温度计算机接口、零序互感器、功率计量、封 闭母线及侧出线等多功能组合式变压器发展。 (6)多领域发展：从以配电变压器为主，向发电站 厂用变压器、励磁变压器、地铁牵引整流变压器、大 电流电炉变压器、核电站、船用及采油平台用等特种 变压器及多用途领域发展。其中，用于城市地铁及轨 道交通的干式牵引变压器，电压有10、20和35kV三个 等级，容量有800、2500和3300kVA，为减少谐波污染， 从12脉波整流发展到24脉波整流；举世瞩目的长江三 峡世界最大的840000kW发电机的励磁变压器，已由顺 特厂研制成功，并通过了国家验收。 可以预言，21世纪的配电变压器将属于性能优越、 低噪声及节能的树脂绝缘干式变压器。
二、干式变压器的特点和形式
二、干式变压器的特点和形式
（一）、干式变压器的形式
1、开启式：变压器身与大气相通。这种干变的结构与油 浸变压器的结构非常相似，就像一个没有油箱的油浸变压 器的器身。 由于空气的冷却能
力要比变压器油差得多， 为了保证适当数量的冷 却空气吹入绕组，这种 变压器要求轴向冷却空
如 : 高层建筑、商业中 心、地铁、机场、车站、 工矿企业和发电厂。
特别适合于易燃、易爆 等防火要求高的场所安装 使用
干式变压器的特点和形式
• （二）、干式变压器的结构特点
1.铁芯 采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用 45度全斜接缝,使磁通沿着硅钢片接缝方向通过. 2.绕组 有以下几种:(1)缠绕式 (2)环氧树脂加石英砂填 充浇注 (3)多股玻璃丝浸渍环氧树脂缠绕式(一般采 用3,因为它能有效的防止浇注的树脂开裂,提高了设 备的可靠性) 3.高压绕组 一般采用多层圆筒式或多层分段式结构 4.低压绕组 一般采用层式或箔式结构
什么是干式变压器

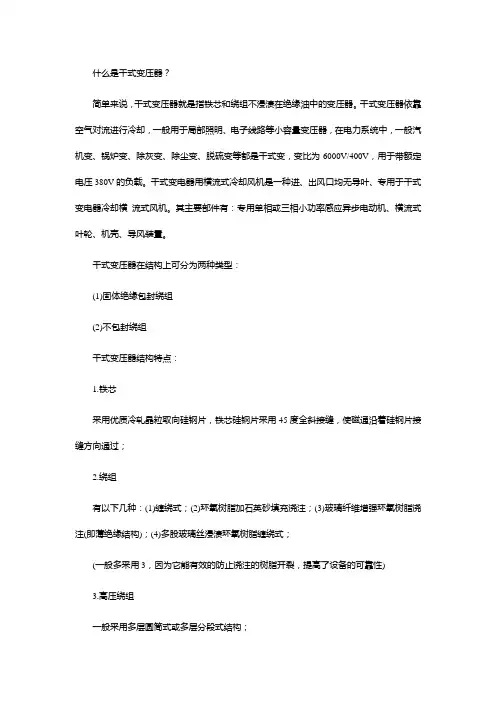

什么是干式变压器？
简单来说，干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。
干式变压器依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器，在电力系统中，一般汽机变、锅炉变、除灰变、除尘变、脱硫变等都是干式变，变比为6000V/400V，用于带额定电压380V的负载。
干式变电器用横流式冷却风机是一种进、出风口均无导叶、专用于干式变电器冷却横流式风机。
其主要部件有：专用单相或三相小功率感应异步电动机、横流式叶轮、机壳、导风装置。
干式变压器在结构上可分为两种类型：
(1)固体绝缘包封绕组
(2)不包封绕组
干式变压器结构特点：
1.铁芯
采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过；
2.绕组
有以下几种：(1)缠绕式；(2)环氧树脂加石英砂填充浇注；(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)；(4)多股玻璃丝浸渍环氧树脂缠绕式；
(一般多采用3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性)
3.高压绕组
一般采用多层圆筒式或多层分段式结构；
4.低压绕组
一般采用层式或箔式结构。
干式变压器形式：
1.开启式：是一种常用的形式，其器身与大气直接接触,适应于比较干燥而洁净的室内，(环境温度20度时，相对湿度不应超过85%)，一般有空气自冷和风冷两种冷却方式。
2.封闭式：器身处在封闭的外壳内，与大气不直接接触。
(由于密封，散热条件差，主要用于矿用它属于是防爆型的)
3.浇注式：用环氧树脂或其它树脂浇注作为主绝缘，它结构简单，体积小，适用于较小容量的变压器。
干式变压器的基本知识
– 平常检查看电流和温度的对应关系，用红外线测温仪 检查变压器电气连接部分温度是否正常。
– 主变温控装置的定期校验和预防性试验一起，宜每三 年一次。送计量机构进行周期检定。
干式变压器的冲击合闸
• 由于送电瞬间，变压器作为电感元件，存在一个过渡过程。即存在很 大的励磁涌流，铁芯极度饱和。
• 由于温度计的传感器采用的是铂电阻，由非常细的金 属丝绕制而成，可能出现温度计显示异常。一般常见问 题是：
– 没有把传感器插到温度显示器后面的插座内， 显示故障灯亮，屏幕显示OP,
– 传感器接插件之间松动，电阻增大，温度值 显示较高。
– 某相温度值无穷大，传感器的铂电阻丝开路
– 某相温度值高，传感器的铂电阻处于似断非 断的状态。
• 3、绕包绝缘干式变压器：绕包绝缘干式变压器也是树脂 绝缘的一种，目前生产厂家较少。
• 4、复合式绝缘干式变压器： （1）、高压绕组采用浇注式，低压绕组采用浸渍绝缘； （2）、高压采用浇注式，低压采用铜箔、铝箔绕制的箔式
绕组。
三、干式变压器的结构 1、铁芯：芯柱，上、下铁轭，上、下夹件，
穿心螺杆，拉板组成；
中国工程建设标准化协会CECS115:2000标准《干 式电力变压器选用、验收、运行维护规程》
五、干式变压器的运行维护
• 1、干式变压器运行的环境要求：防雨防湿防尘， 防止由害气体和小动物的入侵。应该具备对变压 器有效的通风散热条件。尤其在温度高的季节， 应注意室内温度的降低。通风量按每千瓦损耗 （P0＋PK）3～4m3/min.kw选择。在密闭的空间 （即变压器外壳内）变压器周围温度不应超过 40℃，运行时空气相对湿度不要超过95％。对于 沿海湿热地区，地下室和通风不畅的运行的变压 器，建议变压器室内安装空调除湿和降温。

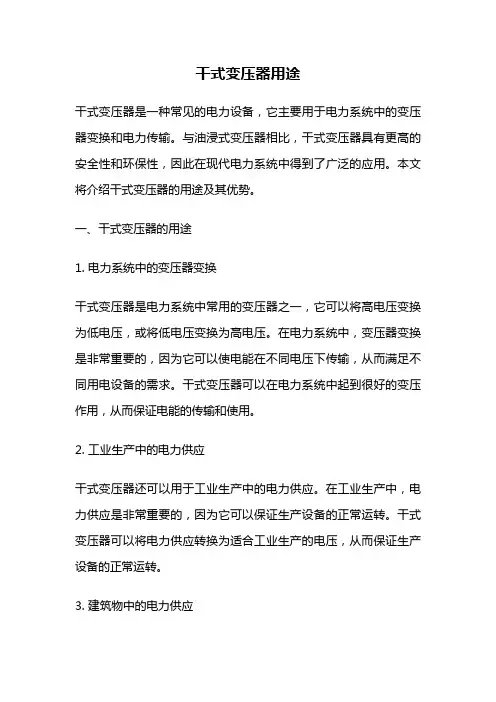

干式变压器用途
干式变压器用途干式变压器是一种常见的电力设备，它主要用于电力系统中的变压器变换和电力传输。
与油浸式变压器相比，干式变压器具有更高的安全性和环保性，因此在现代电力系统中得到了广泛的应用。
本文将介绍干式变压器的用途及其优势。
一、干式变压器的用途1. 电力系统中的变压器变换干式变压器是电力系统中常用的变压器之一，它可以将高电压变换为低电压，或将低电压变换为高电压。
在电力系统中，变压器变换是非常重要的，因为它可以使电能在不同电压下传输，从而满足不同用电设备的需求。
干式变压器可以在电力系统中起到很好的变压作用，从而保证电能的传输和使用。
2. 工业生产中的电力供应干式变压器还可以用于工业生产中的电力供应。
在工业生产中，电力供应是非常重要的，因为它可以保证生产设备的正常运转。
干式变压器可以将电力供应转换为适合工业生产的电压，从而保证生产设备的正常运转。
3. 建筑物中的电力供应干式变压器还可以用于建筑物中的电力供应。
在建筑物中，电力供应是非常重要的，因为它可以保证建筑物内各种设备的正常运转。
干式变压器可以将电力供应转换为适合建筑物内设备的电压，从而保证建筑物内各种设备的正常运转。
4. 其他领域的电力供应除了以上三个领域，干式变压器还可以用于其他领域的电力供应。
例如，它可以用于交通运输领域中的电力供应，从而保证交通设施的正常运转。
它还可以用于医疗领域中的电力供应，从而保证医疗设备的正常运转。
总之，干式变压器在各个领域中都有着广泛的应用。
二、干式变压器的优势1. 安全性高干式变压器与油浸式变压器相比，具有更高的安全性。
因为干式变压器不需要使用油作为绝缘介质，所以在使用过程中不会出现油泄漏的情况。
这样可以避免油泄漏对环境和人体健康造成的危害。
2. 环保性好干式变压器与油浸式变压器相比，具有更好的环保性。
因为干式变压器不需要使用油作为绝缘介质，所以在使用过程中不会产生废弃油的问题。
这样可以避免废弃油对环境造成的污染。
3. 维护成本低干式变压器与油浸式变压器相比，具有更低的维护成本。
干式变压器
防护1.0mm直径和更大的固体外来体 探测器,球体直径为1.0mm,不应完全进入
4
防护喷水：从每个方向对准柜体的喷水都不应引起损害
5
防护灰尘 不可能完全阻止灰尘进入,但灰尘进入的数量不会对设备造成伤害
5
防护射水：从每个方向对准柜体的射水都不应引起损害
6
灰尘封闭 柜体内在20毫巴的低压时不应进入灰尘
取水变×2 2000kVA
码头变×2 2000kVA
循泵房变×2 800kVA
励磁变×2 2000kVA
除备变×2 2500kVA
堆取料机变×2 2000kVA
水工变×2 1600kVA
除灰变×2 800kVA
翻车变×2 2500kVA
食堂变×1 1600kVA
1
水滴防护：垂直落下的水滴不应引起损害
2
防护12.5mm直径和更大的固体外来体 探测器,球体直径为12.5mm,不应完全进入
2
水滴防护：柜体向任何一侧倾斜15度角时,垂直落下的水滴不应引起损害
3
防护2.5mm直径和更大的固体外来体 探测器,球体直径为2.5mm,不应完全进入
3
防护溅出的水：以60度角从垂直线两侧溅出的水不应引起损害
铭牌的说明
高低压侧接线方式一致（同为星或同为角），接线组别号为偶数 高低压侧接线方式不一致（星—角或角—星）组别号为奇数 强迫风冷条件下可以150%额定负载运行 调档时三个线圈应同时调到同一位置
n表示引出中性线，11表示二次测绕组的相角滞后一次绕组330度
单位：KV
AN：带100% AF：带150%
5、测量绕组的绝缘电阻 检查变压器的高低压及地互相之间的绝缘程度。一般用2500V的摇表。 经2500V摇表对高低压及地的绝缘电阻大于检测的标准值。 6、绕组的交流耐压试验 变压器的高低压及地互相之间的主绝缘程度用电气强度试验来考核。 对于检验变压器在生产过程中产生的局部缺陷，具有决定性的作用。一 般干式变10KV侧耐压为35KV， 0.4KV耐压为3KV，都是1分钟时间不 出现击穿为合格。 7、变压器各侧开关的跳、合闸以及联锁试验 检验变压器各保护动作可靠和开关设备的完好无缺陷
干式变压器的结构及主要部件
干式变压器的结构及主要部件干式变压器是一种常见的电力设备，它主要用于变换电力的电压。
相比于油浸式变压器，干式变压器不需要使用绝缘油，因此更加环保，适用于室内环境。
本文将介绍干式变压器的结构及其主要部件。
一、结构干式变压器的结构相对简单，通常由以下几个部分组成：1. 铁心：铁心是干式变压器的主要构件之一，它由硅钢片叠压而成。
铁心的作用是提供低磁阻路径，使磁通能够顺利通过。
2. 绕组：干式变压器的绕组是由导线绕制而成，通常分为高压绕组和低压绕组。
绕组的作用是通过电流产生磁场，并将电能从一侧传输到另一侧。
3. 绝缘材料：干式变压器的绝缘材料主要用于隔离绕组和铁心，防止电能泄漏。
常见的绝缘材料有玻璃纤维布、环氧树脂等。
4. 外壳：干式变压器的外壳由防火材料制成，用于保护内部部件免受外界环境的损害。
二、主要部件1. 铁心铁心是干式变压器的核心部件，它由多个硅钢片叠压而成。
硅钢片具有较低的磁导率和电阻率，能够有效减小磁通的损耗和涡流损耗。
铁心的形状通常为矩形或环形，以减小磁阻和磁通的泄漏。
2. 绕组绕组是干式变压器的另一个重要部件，它由高压绕组和低压绕组组成。
高压绕组通常由绝缘铜线绕制而成，低压绕组则由绝缘铜箔绕制而成。
绕组的形状和层数根据变压器的容量和电压等级确定。
3. 绝缘材料绝缘材料是干式变压器的关键部件之一，它主要用于隔离绕组和铁心，防止电能泄漏。
常见的绝缘材料有玻璃纤维布、环氧树脂等。
这些材料具有良好的绝缘性能和耐高温性能。
4. 外壳干式变压器的外壳由防火材料制成，用于保护内部部件免受外界环境的损害。
外壳通常具有良好的绝缘性能和防火性能，以确保变压器的安全运行。
三、总结干式变压器是一种常见的电力设备，它具有简单的结构和重要的部件。
铁心、绕组、绝缘材料和外壳是干式变压器的主要部件，它们共同作用，实现电能的变换和传输。
干式变压器无需绝缘油，更加环保，适用于室内环境。
通过合理设计和制造，干式变压器能够稳定可靠地工作，满足电力系统对电能变换的需求。
干式变压器和油浸式变压器的表示方法
干式变压器和油浸式变压器的表示方法变压器型号左数第二个字母代表冷却方式,分别表示为:J-油浸自冷,或者不标;G-干式空气自冷;C-干式浇注绝缘;F-油浸风冷;S-油浸水冷。
容量及电压不同,干式变压器一般适用于配电用,容量大都在1600KVA以下,电压在10KV以下,也有个别做到35KV 电压等级的;而油浸式变压器却可以从小到大做到全部容量主要指绝缘介质和散热介质的不同。
油浸式：绝缘介质为变压器油、纸板等，散热介质为变压器油等（有可能会渗漏，环保性差了一点，成本低一点）干式：绝缘介质为环氧树脂、浸渍漆、杜邦纸网格布、空气等，散热介质为空气等（无渗漏，受到生设备等的限制一般用于35kV级及以下，容量不是很大，成本较高）一般情况干式变压器和油浸式变压器工作原理都一样，他俩最大的区别就是干式变压器没有油而油浸式变压器则需要以油为缘体。
而且干式变压器的造价会比油浸式变压器高，他俩的封装形式也不同，容量和电压都不同等等还有很多不同的地方。
1)单相变压器：用于单相负荷和三相变压器组。
2)三相变压器：用于三相系统的升、降电压。
(2)按冷却方式分：1)干式变压器：依靠空气对流开展冷却，一般用于局部照明、电子线路等小容量变压器。
2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
(3)按用途分：1)电力变压器：用于输配电系统的升、降电压。
2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。
3)试验变压器：能产生高压，对电气设备开展高压试验变压器。
4)特种变压器：如电炉变压器、整流变压器、调整变压器等。
(4)按绕组形式分：1)双绕组变压器：用于连接电力系统中的两个电压等级。
2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。
3)自耦变电器：用于连接不同电压的电力系统。
也可做为普通的升压或降后变压器用。
(5)按铁芯形式分：1)芯式变压器：用于高压的电力变压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是干式变压器？
干式变电器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器，电力系统中，一般汽机变、锅炉变、除灰变、除尘变、脱硫变等都是干式变，变比为6000V/400V，用于带额定电压380V负载。
干式变电器用横流式冷却风机是一种进、出风口均无导叶、专用于干式变电器冷却横. 流式风机。
其主要部件有：专用单相或三相小功率感应异步电动机、横流式叶轮、机壳、导风装置。
干式变压器的温度控制系统
干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，对变压器运行温度监测及其报警控制是十分重要的，今对GTB系列温控系统作一简介。
(1)风机自动控制：通过预埋在低压绕组最热处Pt100热敏测温电阻测取温度信号。
变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却；当绕组温度低至90℃时，系统自动停止风机。
(2)超温报警、跳闸：通过预埋的低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。
当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号；若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。
(3)温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度(三相巡检及最大值显示，并可记录历史最高温度)，可将最高温度以4～20mA模拟量输出，若需传输至远方(距离可达1200m)计算机，可加配计算机接口，1只变送器，最多可同时监测31台变压器。
系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作，进一步提高温控保护系统的可靠性。
干式变压器的防护方式
根据使用环境特征及防护要求，干式变压器可选择不同外壳。
通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，
造成短路停电等恶性故障，为带电部分提供安全屏障。
若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。
但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。
干式变压器的冷却方式
干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。
自然空冷时，变压器可在额定容量下长期连续运行。
强迫风冷时，变压器输出容量可提高50%。
适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
干式变压器的过载能力
干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。
如何利用其过载能力呢?
(1)选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性--尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。
(2)可减少备用容量或台数：某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。
而利用干变过载能力，在考虑其备用容量时可予以压缩；在确定备用台数时亦可减少。
变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155℃(有报警发出)即应采取减载措施(减去某些次要负荷)，以确保对主要负荷安全供电。
干式变压器低压出线方式及其接口配合
干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。
特别是新SC(B)9系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。
(1)低压标准封闭母线：工程配线若选用封闭母线(也称插接式母线或密集型母线槽)，相应之变压器可提供标准封闭母线端子，方便与外部母排的联接。
带外壳(IP20)产品，在外壳顶盖上配套提供封闭母线法兰；不带外壳(IP00)产品，只提供封闭母排接线端子。
(2)低压标准横排侧出线：当变压器与低压配电屏并排放置时，为方便其端子间的联接，变压器可提供低压横排侧出线，通常与GGD、GCK、MNS等低压屏相配，变压器厂与开关厂要签署接口配合纪要，确认配合接口详尽尺寸，保证现场安装顺利。
(3)低压标准立排侧出线：与横排侧出线相似，当选用多米诺屏等母排为竖向布置的低压配电屏时，变压器可提供低压立排侧出线。
目前，我国树脂绝缘干式变压器年产量已达10000MVA，成为世界上干式变压器产销量最大的国家之一。
随着低噪(2500kVA以下配电变压器噪声已控制在
50dB以内)、节能(空载损耗降低达25%)SC(B)9系列的推广应用，使我国干式变压器的性能指标及其制造技术已达到世界先进水平。
随着干式变压器的推广应用，其生产制造技术也获得长足发展，可以预测，未来的干式变压器将在如下几方面获得进一步发展。
(1)节能低噪：随着新的低耗硅钢片，箔式绕组结构，阶梯铁心接缝，环境保护要求，噪声研究的深入，以及计算机优化设计等新材料、新工艺、新技术的引入，将使未来的干式变压器更加节能、更加宁静。
(2)高可靠性：提高产品质量和可靠性，将是人们的不懈追求。
电磁场计算、波过程、浇注工艺、热点温升、局放机理、质保体系及可靠性工程等方面进行大量的基础研究，积极进行可靠性认证，进一步提高干式变压器的可靠性和使用寿命。
(3)环保特性认证：以欧洲标准HD464为基础，开展干式变压器的耐气候(C0、C1、C2)、耐环境(E0、E1、E2)及耐火(F0、F1、F2)特性的研究与认证。
(4)大容量：从50～2500kVA配电变压器为主的干式变压器，向10000～20000kVA/35kV电力变压器拓展，随着城市用电负荷不断增加，城网区域变电所越来越深入城市中心区、居民小区、大型厂矿等负荷中心，35kV大容量的小区中心供电电力变压器将获广泛应用。
(5)多功能组合：从单一变压器向带有风冷、保护外壳、温度计算机接口、零序互感器、功率计量、封闭母线及侧出线等多功能组合式变压器发展。
(6)多领域发展：从以配电变压器为主，向发电站厂用变压器、励磁变压器、地铁牵引整流变压器、大电流电炉变压器、核电站、船用及采油平台用等特种变压器及多用途领域发展。
