定压罐计算
空调定压罐、补水泵、软化水部分设备计算选型方法
空调定压罐、补水泵、软化水部分设备计算选型方法
工作点滴2007-12-18 09:49:20 阅读300 评论0 字号：大中小订阅
一、用户侧系统定压罐：
Vc=负荷（KW）÷1.163÷（45-15）℃＝m3(立方米）
Vp=α×Vc×Δτα=0.0005Δτ：冷水取15℃热水取45℃
Vc: ？
Vp：定压罐水量
二、软化水补水系统：
软化水出水能力按系统水量的1%计算。
三、软化水箱：
软化水箱容积按系统水量的8～24%计算，系统大时取低值。
一般取10%。
四、补水泵选型：
补水泵的小时流量按系统总水量的1.2%计算，补水泵依据末端系统最高点来计算。
一般采用一用一备。
12.2.38 冷冻水系统设计应符合下列规定：
1 冷冻水系统应采用闭式水系统；
2 冷冻水的补水量为系统水容量的1％，补水点宜设在冷冻水泵的入口处；
3 冷冻水补水泵的扬程应比补水点压力高3～5m，小时流量应不少于系统水容量的4％～5％；
4 冷冻水泵宜与冷水机组一一匹配设置，可不设置备用泵；
5 冷冻水管应保温，保温层厚度应保证其外表不结露。
12.2.39 冷却水系统设计应符合下列规定：
1 冷却水应循环使用；
2 应采取有效措施，保证冷却水的永质符合现行国家标准《工业循环冷却水处理设计规范》的规定；
3 冷却水的补水量为系统循环水量的1％～3％；
4 冷却水的水温低于冷水机组的允许水温时，应进行水温控制；
5 冷却水泵宜与冷水机组一一匹配设置，可不设置备用泵；
6 冷却水管应根据当地的气候条件考虑保温处理。
定压罐计算经验公式
暖通空调计算书系统水容量Vc =建筑面积X 0.7〜1.30 （L/m2 ）（建筑面积大选小值，建筑面积小选大值）补水泵的选择：扬程比系统补水点压力高30-50kPa，补水泵进出水管较长时，应计算管道阻力, 流量是系统水容量的5%〜10% （建筑面积大选小值，建筑面积小选大值）气压罐的选择：调节容积Vt应不小于3min补水泵流量气压罐最小总容积Vmin= 3 Vt/（1 - a t）Vt----调节容积3----取值1.05at--取值0.69-0.85 （建筑面积大选小值，建筑面积小选大值）50直接公式：Vmi n=空调冷水膨胀、补水、软化设备选择计算已知条件：建筑面积：90000 m 2冷水水温：7.0/12.0 C,（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0（地下）=81m , 采用不容纳膨胀水量的隔膜式气压罐定压。
1. 空调系统水容量V c = 0.7〜1.30 （L/m2）（外线长时取大值）：1.30 *90000/1000=117 m2. 空调系统膨胀量V p =a* " t*V c: 0.0005*15*117=0.88 m 3（冷水系统）3. 补水泵选择计算系统定压点最低压力：81 +0.5=81.5（m）=815（kPa）（水温W60C的系统，应使系统最高点的压力高于大气压力5kPa以上）补水泵扬程：为15+50=865 （kPa）（应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时，应计算管道阻力）补水泵总流量：羽17*0.05=5.85（m 3/h）=1.6 （L/s）（系统水容的5-10%）选型：选用2台流量为1.8 L/s，扬程为90m（900 kPa）的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。
水泵电功率：11Kw。
4. 气压罐选择计算1）调节容积V t应不小于3min补水泵流量采用定频泵：V t药.8 m 3/h *3/60 h=0.29 m 3=290 L2）系统最大膨胀量：V p=0.88 m 3此水回收至补水箱3）气压罐压力的确定：安全阀打开压力：P4=1600（kPa）（系统最高工作压力1200 kPa）电磁阀打开压力：P3=0.9*P 4=1440 （kPa）启泵压力：（大于系统最高点0.5m ）P1= 865kPa停泵压力（电磁阀关闭压力）:P2=0.9*1440=1296 kPa压力比a t= （P1 + 100）/（ P 2 + 100）=0.69，满足规定。
定压罐选型计算
室外管线较长时取较大
补水泵停泵 及电磁阀关闭压力P2 水膨胀时电磁阀开启压力P3
安全阀开启压力P4 11 Pa 容积调节特性系数β 0.313 气压罐最高工作压力P4，不得超过系统内设备的允许工作压力。 (3)计算罐体总容积VZ及补水泵流量Gb、扬程 罐体总容积VZ 补水泵流量Gb 补水泵扬程Hb
欢迎大家使用，希望大家提出不足之处 以待改进，还有更多软件上传 QQ：466032638

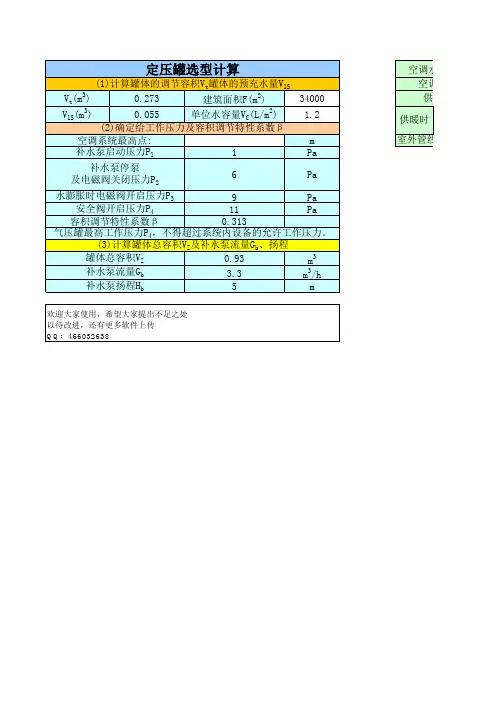

定压罐选型计算
(1)计算罐体的调节容积Vt罐体的预充水量V1S Vt(m3) V1S(m3) 0.273 建筑面积F(m2) 34000 1.2 m Pa Pa Pa 0.055 单位水容量VC(L/m2) (2)确定给工作压力及容积调节特性系数β 空调系统最高点: 补水泵启动压力P1 1 6 9
空调水系统的单位水 空调方式 供冷时 供暖时
0.93 3.3 5
m3 m3/h m
空调水系统的单位水容量VC(L/m2建筑面积) 空调方式 供冷时 全空气系统 水、空气系统 0.40～0.55 0.70～1.30 1.20～1.90 0.70～1.30
热水锅炉 1.25～2.00 热交换器 0.40～0.55 室外管线ห้องสมุดไป่ตู้长时取较大值
空调水系统及生活热水定压罐容积计算
水-空气系统（0.7-1.3） 系统补水量是系统水容量的2% 补水泵时Fra bibliotek水量的2.5-5倍
C一般取1.2～1.5,宜用大者 宜取6～8次 Vs=C×qb/n/4 对于卧式取1.25、立式取1.1、隔膜式取1.05 Vz=β×Vs/(1－α)
<--输入 <--输入 <--输入 <--输入 结果 <--输入 结果 <--输入 结果 <--输入 <--输入 结果 <--输入 结果 <--输入 <--输入 结果 <--输入 结果
L/m
3
m /h m /h
3
m
3
Vs= β= Vz=
作者：风管
版权所有，翻版必究
定压罐容积计算方法
备 注
对于低温水取0 h2=p/(ρ×g) 保证不倒空的条件：一般取2～5米 p1=（z+h1+h2+h3)/102 (其中102mh2o≈1MPa) 一般采用0.65～0.85,选择时宜取中间值 p2=(p1+0.098)/α－0.098
3
m m kg/m Mpa m m Mpa Mpa m
2 2 3
z= h 1= ρ= p= h 2= h 3= p1= α= p 2= F q0 Vb α q b= C= n=
2.8 3 1000 0 0 3 0.09 0.75 0.15 50 1.3 0.00 5 0.01 1.5 6 0.000 1.1 0.002
室内空调水系统补水定压罐容积计算方法
确定气压给水设备最低、 一、确定气压给水设备最低、最高工作压力 建筑物地势高差 用户系统注水高度 水的密度 顶层风机盘管对应温度下的汽化压力值 顶层风机盘管的汽化压力值 富裕值 最低工作压力 最低 工作压力与最高工作压力之比 最高工作压力 二、确定补水泵流量 建筑面积 空调水系统的单位水容量 系统补水量 补水泵时补水量的倍数 系统补水泵的流量 三、确定气压罐调节水容积 安全系数 水泵一小时内启动的次数 给水系统所需要的气罐调节容积 四、确定气压罐总容积 气压罐容积系数 气压罐总容积 m
定压罐计算经验公式
暖通空调计算书系统水容量Vc =建筑面积×0.7～1.30（L/m2）（建筑面积大选小值，建筑面积小选大值）补水泵的选择：扬程比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力，流量是系统水容量的5%～10%（建筑面积大选小值，建筑面积小选大值）气压罐的选择：调节容积Vt应不小于3min补水泵流量气压罐最小总容积Vmin=βVt/(1-αt)Vt----调节容积β----取值1.05αt----取值0.69-0.85（建筑面积大选小值，建筑面积小选大值）直接公式：Vmin=空调冷水膨胀、补水、软化设备选择计算已知条件：建筑面积：90000 m2冷水水温：7.0/12.0℃，（一）空调系统：风机盘管加新风系统为主，系统最高点70+11.0(地下)=81m，采用不容纳膨胀水量的隔膜式气压罐定压。
1. 空调系统水容量V c = 0.7～1.30（L/m2）（外线长时取大值）：1.30 *90000/1000=117 m32. 空调系统膨胀量V p =a*⊿t*V c：0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力：81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统，应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程：≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa，补水泵进出水管较长时,应计算管道阻力)补水泵总流量：≥117*0.05=5.85(m3/h)=1.6 (L/s)(系统水容的5-10%)选型：选用2台流量为1.8 L/s，扬程为90m(900 kPa)的水泵,平时一用一备，初期上水和事故补水时2台水泵同时运行。
水泵电功率:11Kw。
4. 气压罐选择计算1）调节容积V t应不小于3min补水泵流量采用定频泵：V t≥5.8 m3/h *3/60 h=0.29 m3=290 L2）系统最大膨胀量：V p=0.88 m3此水回收至补水箱3）气压罐压力的确定：安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440 (kPa)启泵压力:（大于系统最高点0.5m）P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296 kPa压力比αt= (P1+100)/( P2+100)=0.69，满足规定。
定压罐选型
+1bar
热水系统中闭式（隔膜式）膨胀罐容积选型
c系统总 水量 L
pin 绝对 起始压力
bar
pfin 绝对 最终压力
bar
定压罐容 积L
500
4.5
7
20.258
500
3
7 12.66125
500
3
7 12.66125
500
3
7 12.66125
对起始压力：由由注水时冷水最大压力 +大气压力
(1bar) 组成。实际上是冷水压力 +1bar 2、pf= 绝对最终压力：由系统运行时最大压力（即安全阀设 定压力） +大气压 1(bar) 组成。实际上是安全阀设定压力
0.03958
30 0.00425
65 0.01979
100
0.04342
35 0.00582
70 0.02269
储水式热水系
e水加热 膨胀系数
0.01447 0.01447 0.01447 0.01447
1、pi= 绝对起始 (1bar) 组成。实际上是冷水压力 +1b 2、pf= 绝对最终压力：由系统运行时 定压力） +大气压 1(bar) 组成。实际 +1bar
供暖系统闭式（隔膜式）膨胀罐容积选型
e水加热 膨胀系数
c系统总 水量 L
pi 绝对起 pf 绝对最
始压力 终压力
bar
bar
定压罐容 积L
0.01447
65
3
7 1.6459625
0.01447
80
3
7
2.0258
0.01447 130
3
7
定压罐选型计算
定压罐选型计算
定压罐选型计算是液压系统设计中的重要环节，它涉及到系统的压力稳定、流量控制以及节能环保等多个方面。
在进行定压罐选型计算时，我们需要根据系统的具体需求和参数，选择合适的定压罐型号和规格。
首先，我们需要确定系统的压力需求。
液压系统中的压力取决于负载的大小和所需的运动速度。
根据负载和速度的不同，我们可以计算出系统所需的压力值。
然后，我们可以选择能够满足这个压力需求的定压罐型号。
其次，我们需要考虑系统的流量需求。
液压系统中的流量取决于负载的运动方式和速度。
根据负载的运动特性和速度要求，我们可以计算出系统所需的流量值。
然后，我们可以选择能够满足这个流量需求的定压罐型号。
另外，我们还需要考虑定压罐的容量和尺寸。
定压罐的容量和尺寸会影响系统的性能和成本。
如果容量过大，会导致系统过于庞大和昂贵；如果容量过小，则无法满足系统的需求。
因此，我们需要根据系统的具体需求和参数，选择合适的定压罐容量和尺寸。
最后，我们还需要考虑定压罐的材料和制造工艺。
定压罐的材料应该具有良好的耐腐蚀性和强度；制造工艺应该保证定压罐的质量和可靠性。
综上所述，定压罐选型计算是一个复杂的过程，需要综合考虑多
个因素。
只有选择合适的定压罐型号和规格，才能保证液压系统的性能和可靠性。
空调定压罐补水泵软化水部分设备计算选型方法
空调定压罐补水泵软化水部分设备计算选型方法一、用户侧系统定压罐：Vc二负荷(KW)：1.163：(45T5)°C=m3(立方米)Vp=a 某 Vc 某△TG=0.0005A T :冷水取 15C 热水取 45CVc:?Vp：定压罐水量二、软化水补水系统：软化水出水能力按系统水量的1%计算。
三、软化水箱：软化水箱容积按系统水量的8〜24%计算，系统大时取低值。
一般取10%。
四、补水泵选型：补水泵的小时流量按系统总水量的 1.2%计算，补水泵依据末端系统最高点来计算。
一般采用一用一备。
五、冷冻泵的选择暖通水泵的选择：通常选用比转数n在130〜150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1〜1.2倍(单台取1.1,两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程(mH2O)：Hma 某二△P1+^P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2〜0.3,最不利环路较短时K值取0.4〜0.6高飞-设计(912620819)10:46:47冷冻水泵扬程实用估算方法这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。
1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。
2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。
3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。
它们的阻力是根据设计提出的空气进、出空调盘管的参数、冷量、水温差等由制造厂经过盘管配置计算后提供的，许多额定工况值在产品样本上能查到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定压罐的计算
定压系统中（变频供水、恒压供水等）膨胀罐（气压罐、压力罐）的选型
为避免水泵频繁启动，膨胀罐的调节容积应满足一定时间的水泵流量（L/min），计算公式如下：
Amax = 水泵的最大流量（L/min）
Pmax = 水泵的最高工作压力（水泵停机时系统的压力，此处压力为绝对压力）Pmin = 水泵的最低工作压力（水泵启动时系统的压力，此处压力为绝对压力）Ppre = 气压罐的预充压力（此处压力为绝对压力）
V = 气压罐的体积
其中1HP（马力）= 0.75KW
例如：
一恒压供水设备水泵功率为4HP，水泵最大流量为120L/min,系统压力低于
2.2bar时水泵自动启动，系统压力达到7bar时，水泵自动停机，气压罐预充压力为2bar，该系统要选用多大的气压罐？
由上表可知：水泵功率为4HP时，K=0.375
气压罐型号里面没有72L的，所以直接选用最接近的型号80L的膨胀罐即可。
热力系统中（锅炉、空调、热泵、热水器等）膨胀罐的选型
C = 系统中水总容量（包括锅炉、管道、散热器等）
e = 水的热膨胀系数（系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差，见下表），标准设备中e=0.0359（90℃）
P1=膨胀罐的预充压力（绝对压力） P2=系统运行的最高压力（绝对压力）
例如:
系统水总容积为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐
按选大不选小原则，最接近的是36L的膨胀罐，即该系统需选用36L的膨胀罐
经验公式：
空调、热泵系统：
结合我们在空调中的为客户选型的应用，我跟大家分享一下我们常用的一个经验公式，也是一个速算公式吧，可能没有算系统膨胀水体积那个方法准确，但一般情况下不会有什么问题的，具体如下：
5-10P 选用的5L膨胀罐VR5
10-18P选用的8L膨胀罐VR8
18-30P选用的12L膨胀罐VR12
30-45P选用的18L膨胀罐VR18
45-60P选用的24L膨胀罐VR24
其中制冷量KW和P的换算关系为1 P ≈ 2.5KW。
