六氟磷酸锂的热分解动力学研究
六氟磷酸锂 电解质
六氟磷酸锂电解质六氟磷酸锂是一种重要的电解质，具有很高的电化学稳定性和较好的热稳定性，被广泛应用于锂离子电池和超级电容器等储能领域。
本文将从六氟磷酸锂的物化特性、电化学性能、制备工艺和应用领域等方面进行介绍。
一、物化特性1.分子式：LiPF62.分子量：151.903.外观：白色晶体4.密度：2.03 g/cm35.熔点：＞300 ℃6.溶解性：易溶于极性有机溶剂，如乙醇、乙醚、二甲酰胺、丙酮等，不溶于水和大多数非极性溶剂。
7.稳定性：稳定性极高，即使在高温高压和潮湿的环境下也不易分解。
但在接触到水分时，会分解产生氢氟酸气体和磷酸氢二锂等有害物质。
二、电化学性能六氟磷酸锂具有很高的离子导电性能，在锂离子电池中是最常用的电解质之一。
其在电池中的电化学反应如下：正极反应：LiCoO2 + xLi+ + xe- → Li(1-x)CoO2在电池放电时，正极材料LiCoO2会失去一定量的锂离子，同时负极材料石墨会接收这些锂离子形成锂离子补给反应。
六氟磷酸锂的离子导电性能决定了锂离子在电解质中的运移速度，从而影响了电池的性能和寿命。
三、制备工艺六氟磷酸锂的制备过程包括合成、纯化和干燥等步骤。
1. 合成步骤：将三氟化磷溶于无水氢氟酸中，然后加入氢氧化锂水溶液，反应生成六氟磷酸锂。
反应方程式如下：PF3 + 6HF → PF6- + 3H2F+2. 纯化步骤：对反应混合物进行重结晶，去除杂质，获得高纯度的六氟磷酸锂。
3. 干燥步骤：将得到的六氟磷酸锂水溶液进行真空干燥，获得无水的六氟磷酸锂，以确保其在储存和使用时的化学稳定性。
四、应用领域六氟磷酸锂广泛应用于锂离子电池和超级电容器等领域。
锂离子电池是当前最常用的储能设备之一。
六氟磷酸锂作为重要的电解质，在锂离子电池中起到导电和离子传输的作用。
它具有较高的电化学稳定性和热稳定性，对电池的循环寿命和安全性有着至关重要的影响。
超级电容器是一种新型的储能设备，具有高容量、高能量密度和长寿命等优点。
锂离子电池关键材料六氟磷酸锂
锂离子电池关键材料六氟磷酸锂作者：廖红英孟蓉王莉，等来源：《新材料产业》 2012年第6期文/廖红英1，2 孟蓉2 王莉1 何向明1，31.清华大学核能与新能源技术研究院新型能源与材料化学研究室2.北京化学试剂研究所3.清华大学汽车安全与节能国家重点实验室六氟磷酸锂（L i P F6）是锂离子电池电解液中的关键组分，作为综合性能最好的锂盐，一直延用至今，且尚未找到任何替代品。
它在各种非水溶剂中有适当的溶解度和较高的电导率；能与溶剂在碳负极上形成适当的固体电解质界面膜（S E I膜）；对正极集流体能实现有效的钝化，以阻止其溶解；有较宽广的电化学稳定窗口，有相对较好的环境友好性。
一、LiPF6的物化性能L i P F6是白色颗粒状或粉末状固体，形貌不同，流动性和溶解性不同。
LiPF6熔点200℃ (分解温度)，白色颗粒状的密度1.5g /mL，粉末状的密度会小一些；易潮解，与空气中的微量水分发生反应生成氢氟酸（HF）等；受热易分解，在干燥氮气（N2）中160℃开始分解，在空气中70℃开始分解，应在低温下储存；在电解液中的L iP F6比固体的LiPF6热分解温度要高。
LiPF6对皮肤的腐蚀性强，操作时需佩戴耐酸碱手套，如皮肤上不慎沾染，需要马上用流水清洗，而后用5%的葡萄糖酸钙溶液浸泡0.5h以上，严重者需马上送医院治疗。
二、LiPF6的制造工艺LiPF6的制备方法很多，可分为氟化氢溶剂法、有机溶剂法、离子交换法（中间相法）、以乙腈作为溶剂的制备工艺及其他方法，但基本上均需在低温、高压下长时间的反应。
1.氟化氢溶剂法传统制备方法一般采用五氯化磷(PCl5)、无水HF和氟化锂(LiF)或者碳酸锂（L i2C O3）为原料，先制得中间体五氟化磷（P F5），然后将P F5与L i F反应合成LiPF6。
这种方法的难度在于高纯度P F5的制备。
为了提高P F5的纯度，目前有多种制备P F5的方法。
一种方法是将生成的粗P F5与H F反应，生成白色结晶氟磷酸（H P F6），将H P F6结晶从溶液中分离出后升温，HPF6发生分解生成高纯P F5气体，该方法的缺点是反应产率较低且不易控制。
LiFePO4的合成及其热分析动力学

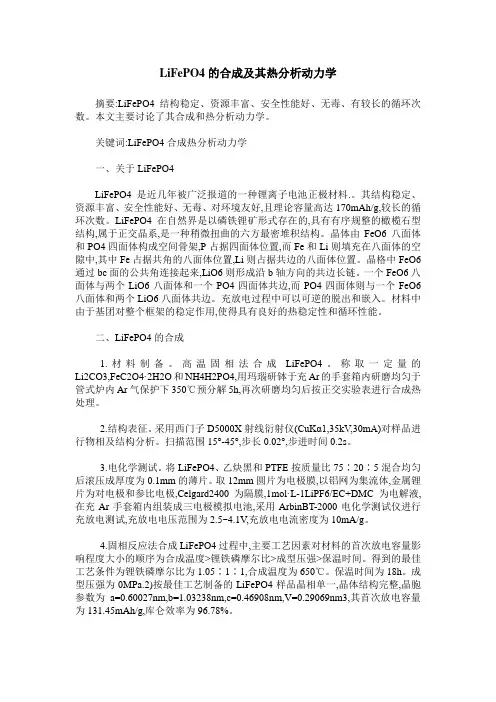

LiFePO4的合成及其热分析动力学摘要:LiFePO4结构稳定、资源丰富、安全性能好、无毒、有较长的循环次数。
本文主要讨论了其合成和热分析动力学。
关键词:LiFePO4合成热分析动力学一、关于LiFePO4LiFePO4是近几年被广泛报道的一种锂离子电池正极材料.。
其结构稳定、资源丰富、安全性能好、无毒、对环境友好,且理论容量高达170mAh/g,较长的循环次数。
LiFePO4在自然界是以磷铁锂矿形式存在的,具有有序规整的橄榄石型结构,属于正交晶系,是一种稍微扭曲的六方最密堆积结构。
晶体由FeO6八面体和PO4四面体构成空间骨架,P占据四面体位置,而Fe和Li则填充在八面体的空隙中,其中Fe占据共角的八面体位置,Li则占据共边的八面体位置。
晶格中FeO6通过bc面的公共角连接起来,LiO6则形成沿b轴方向的共边长链。
一个FeO6八面体与两个LiO6八面体和一个PO4四面体共边,而PO4四面体则与一个FeO6八面体和两个LiO6八面体共边。
充放电过程中可以可逆的脱出和嵌入。
材料中由于基团对整个框架的稳定作用,使得具有良好的热稳定性和循环性能。
二、LiFePO4的合成1.材料制备。
高温固相法合成LiFePO4。
称取一定量的Li2CO3,FeC2O4·2H2O和NH4H2PO4,用玛瑙研钵于充Ar的手套箱内研磨均匀于管式炉内Ar气保护下350℃预分解5h,再次研磨均匀后按正交实验表进行合成热处理。
2.结构表征。
采用西门子D5000X射线衍射仪(CuKα1,35kV,30mA)对样品进行物相及结构分析。
扫描范围15°-45°,步长0.02°,步进时间0.2s。
3.电化学测试。
将LiFePO4、乙炔黑和PTFE按质量比75∶20∶5混合均匀后滚压成厚度为0.1mm的薄片。
取12mm圆片为电极膜,以铝网为集流体,金属锂片为对电极和参比电极,Celgard2400为隔膜,1mol·L-1LiPF6/EC+DMC为电解液,在充Ar手套箱内组装成三电极模拟电池,采用ArbinBT-2000电化学测试仪进行充放电测试,充放电电压范围为2.5~4.1V,充放电电流密度为10mA/g。
六氟磷酸锂合成工艺研究进展

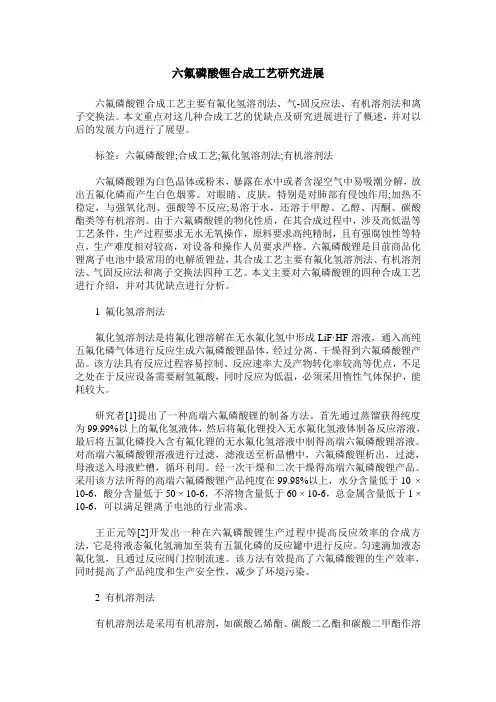

六氟磷酸锂合成工艺研究进展六氟磷酸锂合成工艺主要有氟化氢溶剂法、气-固反应法、有机溶剂法和离子交换法。
本文重点对这几种合成工艺的优缺点及研究进展进行了概述，并对以后的发展方向进行了展望。
标签：六氟磷酸锂;合成工艺;氟化氢溶剂法;有机溶剂法六氟磷酸锂为白色晶体或粉末，暴露在水中或者含湿空气中易吸潮分解，放出五氟化磷而产生白色烟雾。
对眼睛、皮肤，特别是对肺部有侵蚀作用;加热不稳定，与强氧化剂、强酸等不反应;易溶于水，还溶于甲醇、乙醇、丙酮、碳酸酯类等有机溶剂。
由于六氟磷酸锂的物化性质，在其合成过程中，涉及高低温等工艺条件，生产过程要求无水无氧操作，原料要求高纯精制，且有强腐蚀性等特点，生产难度相对较高，对设备和操作人员要求严格。
六氟磷酸锂是目前商品化锂离子电池中最常用的电解质锂盐，其合成工艺主要有氟化氢溶剂法、有机溶剂法、气固反应法和离子交换法四种工艺。
本文主要对六氟磷酸锂的四种合成工艺进行介绍，并对其优缺点进行分析。
1 氟化氢溶剂法氟化氢溶剂法是将氟化锂溶解在无水氟化氢中形成LiF·HF溶液，通入高纯五氟化磷气体进行反应生成六氟磷酸锂晶体，经过分离、干燥得到六氟磷酸锂产品。
该方法具有反应过程容易控制、反应速率大及产物转化率较高等优点，不足之处在于反应设备需要耐氢氟酸，同时反应为低温，必须采用惰性气体保护，能耗较大。
研究者[1]提出了一种高端六氟磷酸锂的制备方法。
首先通过蒸馏获得纯度为99.99%以上的氟化氢液体，然后将氟化锂投入无水氟化氢液体制备反应溶液，最后将五氯化磷投入含有氟化锂的无水氟化氢溶液中制得高端六氟磷酸锂溶液。
对高端六氟磷酸锂溶液进行过滤，滤液送至析晶槽中，六氟磷酸锂析出，过滤，母液送入母液贮槽，循环利用。
经一次干燥和二次干燥得高端六氟磷酸锂产品。
采用该方法所得的高端六氟磷酸锂产品纯度在99.98%以上，水分含量低于10 ×10-6，酸分含量低于50 × 10-6，不溶物含量低于60 × 10-6，总金属含量低于1 ×10-6，可以满足锂离子电池的行业需求。
六氟磷酸锂合成方法_理论说明
六氟磷酸锂合成方法理论说明1. 引言1.1 概述六氟磷酸锂是一种重要的无机化合物，具有广泛的应用领域，特别是在电池材料、催化剂和配位化学等方面。
其高离子导电性和优异的稳定性使其成为锂离子电池中最常用的电解质盐之一。
因此，对于六氟磷酸锂的合成方法进行深入研究与优化，对于提高其合成效率、纯度以及产品质量具有重要意义。
1.2 文章结构本文将从理论角度出发，对六氟磷酸锂合成方法进行详细说明，并探讨可能存在的新合成方法。
随后，我们将介绍实验设计与反应条件优化所涉及的关键参数选择与调控策略。
进一步，我们将展示合成方法实验结果的分析和评价，并对不同合成方法下产物纯度及收率进行对比分析。
最后，在结论部分将总结研究目标的达成程度，并提出未来改进和拓展方面的建议和展望。
1.3 目的本文旨在系统地阐述六氟磷酸锂合成方法的理论说明，包括已知方法的分析与评价，以及对可能存在的新合成方法进行探讨。
通过本文的研究，旨在为六氟磷酸锂的合成提供更加高效、纯度更高的方法，推动此领域的科学发展和应用技术进步。
2. 六氟磷酸锂合成方法的理论说明2.1 六氟磷酸锂的化学特性六氟磷酸锂（LiPF6）是一种重要的电解质盐，广泛应用于锂离子电池中。
它具有高离子传导性、良好的热稳定性和电化学稳定性等优异特性。
在锂离子电池中，六氟磷酸锂可以作为溶剂中的阳离子提供导电通道，实现电荷的自由传递。
2.2 已知的六氟磷酸锂合成方法及其优缺点分析目前已知的六氟磷酸锂合成方法主要包括溶液法、固相法和气相法等。
溶液法是最常用的方法之一，利用溶剂将反应物溶解并进行反应得到产物。
该方法操作简便，能够获得较高的产率和纯度。
但是，该方法存在着对环境较为敏感以及生成有害副产物等问题。
固相法是将反应物直接混合加热进行反应，得到产物后进行后续处理和分离。
该方法操作相对简单，但合成效果受到反应温度、时间和原料质量的限制，并且产物纯度较低。
气相法是在高温下通过蒸发与沉积的方式进行合成，能够得到纯度较高的产物。
六氟磷酸锂研究报告
六氟磷酸锂研究报告
六氟磷酸锂（LiPF6）是一种常用的锂离子电池电解质材料，也是目前最常用的电池电解质之一。
本文将对六氟磷酸锂的研究进行探讨。
首先，六氟磷酸锂的化学性质十分稳定。
LiPF6在常规温度和压力下不挥发，具有良好的热和化学稳定性。
这使得六氟磷酸锂在电池应用中具有较高的安全性。
其次，六氟磷酸锂具有较高的电导率。
尽管六氟磷酸锂在常温下的电导率相对较低，但在较高温度下，如60℃以上，其电导率会显著增加。
这使得六氟磷酸锂可以提供较好的电气导通性，有助于电池充放电过程中的离子传输。
此外，六氟磷酸锂的高溶解性也是其优势之一。
六氟磷酸锂在常见的有机溶剂中都能较好地溶解，如甲醇、乙烷和二甲基亚砜等。
这样的高溶解性使得六氟磷酸锂可以与其他电池材料（如锰酸锂、三元正极材料等）进行良好的配伍性，从而提高电池的整体性能。
然而，六氟磷酸锂也存在一些问题和挑战。
首先，六氟磷酸锂在高温下容易分解，产生氟化物等副产物，从而降低电池的使用寿命。
其次，六氟磷酸锂的水解性较高，容易受到水分的影响，导致电池性能下降。
因此，在实际应用中，需要采取一系列的措施来解决这些问题，如改善六氟磷酸锂的化学稳定性，提高电池的封装性能等。
总的来说，六氟磷酸锂作为一种常用的电池电解质材料，具有较好的化学稳定性、较高的电导率和溶解性。
然而，在实际应用中仍需克服其分解和水解等问题，以提高电池性能和寿命。
在今后的研究中，可以进一步探索改进和优化六氟磷酸锂的方法，以应对电池领域中的挑战。
六氟磷酸锂热力学数据
六氟磷酸锂热力学数据六氟磷酸锂是一种常用的锂电池电解质材料，具有高离子导电性和良好的热稳定性。
以下是六氟磷酸锂的热力学数据：1.熔点：六氟磷酸锂的熔点较高，约为190℃左右。
这意味着在正常操作温度下，六氟磷酸锂不容易熔化或分解，可以保证电池的安全性。
2.分解温度：六氟磷酸锂的分解温度更高，通常在300℃以上。
这意味着在电池过热或发生异常情况时，六氟磷酸锂会首先分解，从而防止电池起火或爆炸。
3.热稳定性：六氟磷酸锂的热稳定性较好，可以在一定温度范围内保持稳定。
在电池充电或放电过程中，六氟磷酸锂可以保持其离子导电性，从而保证电池的电化学性能。
4.吸湿性：六氟磷酸锂对水分敏感，容易吸湿。
因此，在制备和使用六氟磷酸锂时，需要严格控制环境湿度，以防止水分对电池性能的影响。
5.热导率：六氟磷酸锂的热导率较低，约为0.2W/m·K 左右。
这意味着在电池放电或充电过程中，六氟磷酸锂产生的热量难以散失，可能导致电池内部温度升高。
因此，在使用六氟磷酸锂时，需要采取适当的散热措施。
6.密度：六氟磷酸锂的密度较高，约为1.9g/cm³左右。
这意味着在相同体积的电池中，六氟磷酸锂可以提供更高的能量密度，从而增加电池的续航能力。
7.电化学性能：六氟磷酸锂具有较高的离子导电性和电化学稳定性。
在电池充放电过程中，六氟磷酸锂可以保持稳定的电化学行为，从而保证电池的循环寿命和安全性。
总之，六氟磷酸锂是一种优秀的锂电池电解质材料，具有高离子导电性、良好的热稳定性和较高的能量密度。
然而，需要注意的是，在使用六氟磷酸锂时需要控制环境湿度和采取适当的散热措施，以确保电池的安全性和性能。
六氟磷酸锂的制备研究
六氟磷酸锂的制备研究1 生产技术现状目前，六氟磷酸锂的制备方法主要有气 - 固反应法、氟化氢溶剂法、有机溶剂法和离子交换法等 4种 [1-3] 。
气 - 固反应法是将氟化锂（ LiF ）用无水氟化氢（ HF ）处理形成多孔 LiF ，然后通入五氟化磷（ PF 5 ）气体与多孔 LiF 反应，从而得到六氟磷酸锂。
该方法操作较为简单，不使用任何溶剂，易于操作。
但反应在高温高压下进行，反应生成的六氟磷酸锂容易将LiF 完全包覆，阻碍反应继续进行，反应不彻底，产品纯度较低，难以实现大规模工业化生产。
有机溶剂法是采用制造锂离子电池电解液的有机溶剂如碳酸乙烯酯（ EC ）、碳酸二乙酯（ DEC ）、碳酸二甲酯（ DMC ）作溶剂，或者采用没有腐蚀性的有机络合剂来替代 HF ，常用的络合剂有乙腈、醚、吡啶等。
将 LiF 悬浮于有机溶剂中通入 PF 5 ，反应后制得六氟磷酸锂。
该工艺的优点是避免使用氟化氢，操作相对安全，降低了对设备的防腐要求。
且反应中生成的六氟磷酸锂不断溶解在有机溶剂中，使反应界面不断更新，产率较高，并且得到的电解液可直接用于锂离子电池。
缺点是 PF 5 与有机溶剂发生反应以及有机溶剂与六氟磷酸锂之间形成复合物，从而导致有机溶剂从最终产品中脱除较为困难的问题。
离子交换法是将六氟磷酸盐与含锂化合物在有机溶剂中发生离子交换反应得到六氟磷酸锂的方法。
该方法避免了使用 PF 5 为原料，反应一步到位；但制得的六氟磷酸锂纯度不高，一般都含有未反应完的其他六氟磷酸盐；原料价格较贵，一般只用于实验室制备。
氟化氢溶剂法是将氟化锂溶解在无水氟化氢中形成 LiF · HF 溶液，通入高纯 PF 5 气体进行反应，生产六氟磷酸锂晶体，经过分离、干燥得到六氟磷酸锂产品。
由于六氟磷酸锂与 LiF 都容易溶解于 HF 中，因此反应在液相中发生均相反应，整个反应易于进行和控制，具有反应速度快，产物转化率较高等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六氟磷酸锂的热分解动力学研究
姜晓萍，左翔，蔡烽，杨晖
(南京工业大学材料科学与工程学院，江苏南京210009)
六氟磷酸锂(LiPF6)是一种广泛使用的锂离子电池电解质材料，具有良好的导电性和电化学稳定性。
但其热稳定性较差，当储存温度过高时易分解生成PF5气体，影响电解液的化学性质和电化学性能。
而且六氟磷酸锂易水解，导致其与水反应释放HF气体，对锰酸锂(LiMn2O4)的循环性能有不良影响。
目前已有很多针对LiPF6热分解性能的研究，但是LiPF6在不同条件下的热分解动力学还没有人研究过。
LiPF6的动力学的研究对锂离子电池的失控模拟及安全性能预测有重要意义。
本文主要利用热重分析法(TGA)和傅里叶变换红外光谱法(FTIR)在线联用对LiPF6的热性质和气体逸出情况进行系统的研究和表征，同时找出LiPF6分解动力学特征。
1 实验
LiPF6标准样品由阿拉丁公司提供，纯度为99%。
热重分析仪(TG2960)和傅里叶红外分析仪(FTIR)分别置于充满惰性气体的手套箱中，并使用草酸铜对惰性环境进行检查。
所有实验中TG均放置使用连续流动的氩气(40 mL/min)的手套箱中，FTIR (分辨率为4 cm－1) 放置在另一个充满流动氮气(40mL/min)的手套箱中。
所有实验均使用温度保持200 ℃的加热管连接TGA 与FTIR。
TGA-FTIR 在线联用主要是为了表征逸出的气体。
利用真空容器将LiPF6样品从充满氩气的干燥箱(水含量＜10×10－6)中转移到手套箱中。
非等温分析是在不同加热速率下进行(2.5、5、10、20 ℃/min)，等温分析是在恒定温度下反应1 h(110、130、150、170、190 ℃)。
2 结果与讨论
图1 为纯LiPF6样品的TG-DSC 曲线(TG 加热速率10 ℃/min，手套箱氩气的含水量小于10×10 －6，流动速率40
mL/min)。
图1 中，TG曲线表明当温度达到300 ℃时，剩余固体的质量基本保持不变，为样品质量的17%，热分解过程达到稳定；DSC 曲线显示LiPF6的分解是一个吸热过程，分解焓为84.27 kJ/mol，在200 ℃左右有一个小的吸热峰出现在主峰上，原因是LiPF6发生了固相转变，相转变焓的文献值为(2.61±0.03) kJ/mol。
为了研究LiPF6在热分解过程中气态物质产生的原因是由于样品的热分解还是样品本身挥发，在TG测试过程中要同时进行FTIR 测试。
图2红外堆积曲线显示热分解过程中PF5是唯一的气态产物。
在图3红外谱图中，波数1018cm－1和976cm－1 处有较强的特征谱线，574cm－1 和534 cm－1处有较弱的特征谱线。
分子轨道计算显示有两个化学反重合的F，表示PF5中的F(1)和F(2)。
F(1)P的弯曲和拉伸模式位置为1 018cm－1和976 cm －1，F(2)P的弯曲和拉伸模式位置为976 cm－1和534 cm－1。
弯曲和拉伸模式的波数的下降表明F(2)P的键强度比F(1)P 更弱。
图2和图3中表明，通过FTIR探测，在110～300 ℃内，PF5是唯一的气相物质；同时由图1知，残留物质的质量是起始物质质量的17%，与LiF和LiPF6的质量比的计算值相符合。
因此反应路径可以
表示为：
LiPF6 LiF + PF5 (1)
为了考察该反应在非等温条件下的动力学，LiPF6在不同加热速率(2.5、5、10和20℃/min)条件下进行热分解反应。
在图4中，分解级数α是温度的函数，α=m t /m，其中m t表示经过时间t后相对起始质量m0的失重，m表示分解反应结束后的总失重。
非等温条件下反应的动力学参数可以通过下面不同的动力学方程式确定：
(2)
式中：f(α)是级数α的函数，α的数值由动力学模式决定，E a是活化能，R是气体常数，A是频率因子。
方程式(2)也可以写作：
(3)
因此，与1/T的关系曲线应该与加热速率无关。
如果f(α)的模式选择正确的话，两幅图
的线型应该一致。
活化能Ea和频率因子A可以通过图5中的斜率和截距确定。
对于f(α)，不同的物理情况可以衍生可能的动力学表达形式，表1中有很多例子。
从表中我们可以看出，柱状对称的相边界移动模型[(1－α)1/2]与图5 中的实验数据最为相符。
LiPF6的分解活化能为104 kJ/mol，频率因子A 为6.5×108。
在不同温度条件下进行的等温实验同样可以得出动力学方程。
在温度恒等于T0条件下，方程式(1)也可以写成下面的形式：
(4)
写成积分形式：
(5)
因此，如果g(α)的选择正确，那么g(α)与在恒定温度T0条件下进行的反应时间关系曲线应该是线性
的。
等温实验分别在温度为110、130、150、170、190 ℃条件下进行。
用表1中不同的g(α)方程用来拟合实验数据。
最终发现，二维相界移动方程不仅适合非等温实验，同样适用于等温实验。
不同温度下的k0的
计算值见表2。
此外，活化能E a和频率因子A可以通过图6中的ln(k0)与1/T 关系曲线的斜率和截距确定。
LiPF6的分解活化能为92 kJ/mol，频率常数为1.3×109。
等温条件下获得的活化能值与非等温测量的计算值有大约10%的偏差。
总之，在等温和非等温条件下，LiPF6分解的动力学过程有着相同的机制。
3 结论
LiPF6在惰性环境下的分解是一个简单的一级反应，生成物为LiF固体和PF5气体。
在等温和非等温条件下，LiPF6分解的动力学过程有着相同的机制。
该分解反应遵循二维相界移动模型[(1－α)1/2]，活化能计算值为98 kJ/mol。
