发电机负序电流保护
负序电流对发电机转子的危害分析及防范措施_沈波
2007 年第 5 期
沈 波 , 等 :负序电流对发电机转子的危害分析及防范措施
37
绝热过程中 , 忽略热量的传导作用 , 损耗和 转子本身的热容量决定转子温升 。
运行实践表明 , 容量较小的发电机因定 子线负荷较低 , 转子热容量相对负荷而言较 大 , 同时转子机械强度相对额定扭矩的裕量 较大 , 因而承受稳态和暂态负序电流的能力 都较强 。 大容量发电机的定子线负荷较高 , 转子本身热容量相对于负荷来说较小 , 正常 运行时主要依靠高效的冷却系统散热 。 发生 短时不对称故障的绝热过程中 , 转子结构件 温升大 , 容易造成转子过热甚至烧损 。
以(I 2/I N)2t =A 作为判据即能反映转子对 负序电流所产生的损耗的承受能力 。 同时转 子表面的局部温度与平均温度之比为 2 。(I 2/ IN)2t =A 是 负 序 电流 I 2 与故 障 时 间 t 的函 数 , 通常发电机的负序保护即以(I 2/IN)2t =A 作为反时限整定的依据 。 国标 《透平型同步 电机技术要求》 (GB/T 7064 -1996)规定的负 序能力如表 3 。
表 2 是国内 一些制造厂(单位)提出 的汽 轮发电机稳态负序能力的试验值 。 正常结构 设计的发电机 , 其 I 2/IN 皆大于 0 .1 。 2 .2 暂态负序能力分析
表 2 汽轮发电机稳态负 序能力
发电机型号
容量/MW
冷却方式
I2/ IN试验值
SQF-100 -2
100
QFS -125 -2
36
浙江电力
2007 年第 5 期
决定 , 由于持续时间较短 , 故不受转子绝缘 材料的长期允许温度限制 。 国标 JB/T 8445 1996 规定的 转子结构件材料(金属)允 许最高 温度见表 1 。

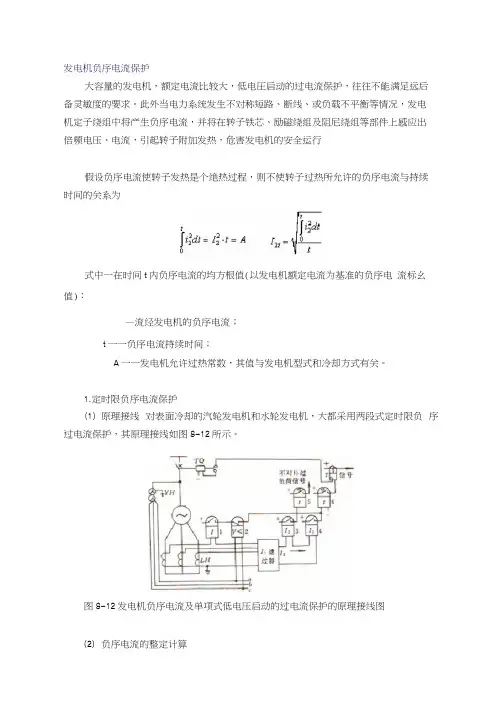

发电机负序电流保护
发电机负序电流保护大容量的发电机，额定电流比较大，低电圧启动的过电流保护，往往不能满足远后备灵敏度的要求。
此外当电力系统发生不对称短路、断线、或负载不平衡等情况，发电机定子绕组中将产生负序电流，并将在转子铁芯、励磁绕组及阻尼绕组等部件上感应出倍频电压、电流，引起转子附加发热，危害发电机的安全运行假设负序电流使转子发热是个绝热过程，则不使转子过热所允许的负序电流与持续时间的关系为式中一在时间t内负序电流的均方根值(以发电机额定电流为基准的负序电流标幺值)：—流经发电机的负序电流；t一一负序电流持续时间；A一一发电机允许过热常数，其值与发电机型式和冷却方式有关。
1.定时限负序电流保护(1)原理接线对表面冷却的汽轮发电机和水轮发电机，大都采用两段式定时限负序过电流保护，其原理接线如图8-12所示。
图8-12发电机负序电流及单项式低电压启动的过电流保护的原理接线图负序电流的整定计算1）启动电流的整定计算动作丁-信号的保护部分（继电器3）按躲开发电机长期允许的负序电流和最大负荷时负序滤过器的不平衡电流整定，一般情况下取动作丁-跳闸的保护部分（继电器4）,保护的启动电流按下面两个条件整定。
按转子发热条件整定，启动电流值为式中A—发电机允许过热的时间常数。
对非强迫式冷却的发电机，Is负序电流热稳定常数A=30；^t对绕组内冷却的汽轮发电机，容量为200MW时，对水轮发电机.A = 40；^tT一一值班人员有可能采取措施消除负序电流的时间，一般取120s,如值班人员在此时间内來不及消除产生负序电流的运行方式，则保护动作于跳闸。
对于表面冷却的发电机组，A=30~4Cl V,代入上式后可得发电机的负序动作电流."S〜0.6）Q动作丁-跳闸的负序动作电流还需与相邻元件的负序电流后备保护在灵敏度上相配合了2.岔=疋袒2$5式中疋冰 -配合系数，取1.1;-—在计算运行方式下，发生外部故障时流过相邻元件（一般只考虑升圧变压器的情况）的负序短路电流刚好与其负序电流保护的启动电流相等时，流经彼保护发电机的负序短路电流（考虑有否分支系数）。

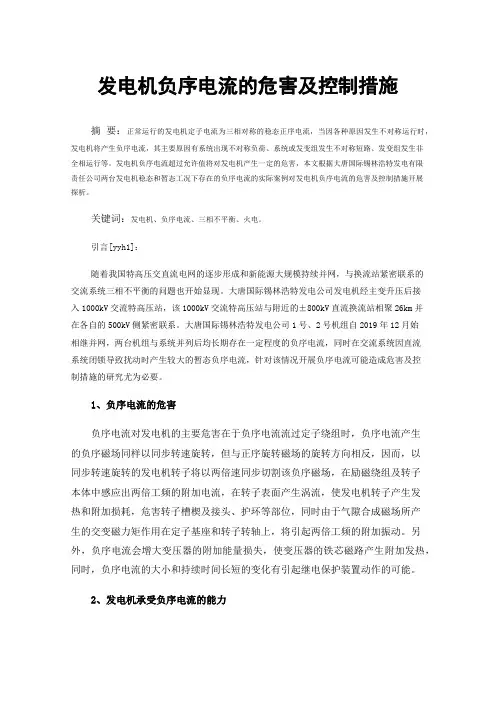

发电机负序电流的危害及控制措施
发电机负序电流的危害及控制措施摘要：正常运行的发电机定子电流为三相对称的稳态正序电流，当因各种原因发生不对称运行时，发电机将产生负序电流，其主要原因有系统出现不对称负荷、系统或发变组发生不对称短路、发变组发生非全相运行等。
发电机负序电流超过允许值将对发电机产生一定的危害，本文根据大唐国际锡林浩特发电有限责任公司两台发电机稳态和暂态工况下存在的负序电流的实际案例对发电机负序电流的危害及控制措施开展探析。
关键词：发电机、负序电流、三相不平衡、火电。
引言[yyh1]：随着我国特高压交直流电网的逐步形成和新能源大规模持续并网，与换流站紧密联系的交流系统三相不平衡的问题也开始显现。
大唐国际锡林浩特发电公司发电机经主变升压后接入1000kV交流特高压站，该1000kV交流特高压站与附近的±800kV直流换流站相聚26km并在各自的500kV侧紧密联系。
大唐国际锡林浩特发电公司1号、2号机组自2019年12月始相继并网，两台机组与系统并列后均长期存在一定程度的负序电流，同时在交流系统因直流系统闭锁导致扰动时产生较大的暂态负序电流，针对该情况开展负序电流可能造成危害及控制措施的研究尤为必要。
1、负序电流的危害负序电流对发电机的主要危害在于负序电流流过定子绕组时，负序电流产生的负序磁场同样以同步转速旋转，但与正序旋转磁场的旋转方向相反，因而，以同步转速旋转的发电机转子将以两倍速同步切割该负序磁场，在励磁绕组及转子本体中感应出两倍工频的附加电流，在转子表面产生涡流，使发电机转子产生发热和附加损耗，危害转子槽楔及接头、护环等部位，同时由于气隙合成磁场所产生的交变磁力矩作用在定子基座和转子转轴上，将引起两倍工频的附加振动。
另外，负序电流会增大变压器的附加能量损失，使变压器的铁芯磁路产生附加发热，同时，负序电流的大小和持续时间长短的变化有引起继电保护装置动作的可能。
2、发电机承受负序电流的能力以大唐国际锡林浩特发电公司所采用的东方电机有限公司生产的额定电流为19245A的QFSN-660-2-22B型汽轮发电机为例，该电机说明书中列出的承稳态和暂态负序电流的能力分别为：当三相负载不对称，且每相电流不超过额定定子电流I N时，其负序电流分量I2与额定电流I N之比（I2/I N）应不大于8%。
承受负序电流能力
承受负序电流能力
承受负序电流的能力是指电力设备在不对称负荷或故障条件下能够安全运行而不致损坏的能力。
具体来说，包括以下几个方面：
1.发电机的承受能力：对于汽轮发电机而言，其承受负序电流的能力通
常取决于转子的负序电流发热条件。
发电机在三相平衡额定工况下运行时，如果出现负序电流，必须确保转子表面任一部件的温度达到其长时允许值时，发电机仍能长期稳定运行。
2.负序电流的限制：不同容量的发电机组允许流过的负序电流最大不超
过额定电流的8%。
这是为了保护发电机免受因不对称负荷引起的过热和振动等不利影响。
3.变压器的保护：变压器的负序过流保护是用来反映不对称故障的。
然
而，由于牵引负荷的单相性，如果负序电流较大，可能会超过变压器负序过流保护中负序电流的整定值，引起误动作。
4.应急措施：如果在停机时发生非全相开关本体非全相未跳闸的情况，
应立即通过硬手操或DCS上的“故障分闸”按钮打掉未跳闸的开关；
如果不成功，则通过停用母线的方法将发电机解列。
综上所述，电力系统中的设备设计时需要考虑到可能的不对称负荷情况，以确保在负序电流出现时能够安全运行。
同时，系统的保护装置也需要能够准确识别并处理不对称故障，以防止设备损坏和系统稳定性受到影响。
负序电流对发电机的危害及预防措施
正常运行中 , 多数发电机的三相负荷基本保持 平衡 , 发电机处于对称运行状态 , 但是 , 由于系统 或发电机本身的种种原因 , 会导致发电机不对称运 行 , 发电机出口三相电流 、电压都不对称 , 根据不 对称分量法可知 , 发电机定子电流可分解为正序 、 负序电流 (发电机中性点不接地 , 无零序电流) 。
e1 提高发电机出口开关的安装 、检修 、制造 质量 , 并采用开关三相联动机构确保开关三相同时 可靠动作 , 防止发生非全相情况 。 作者简介 :
刘鸿斌 , 男 , 学士 , 新疆人 , 工程师 , 任长山发电厂值长 。
(收稿日期 1998 - 04 - 14)
— 50 —
1 产生负序电流的原因
一般稳态负序电流在发电机定子中存在时间较 长 , 而暂态负序电流在定子中存在时间较短 , 这是 由产生原因而定 。
a1 由于输配电及供电系统电网结构不合理 , 或有大容量的单相负载 , 使系统三相负载不平衡 , 造成发电机不对称运行 , 这种情况产生的负序电流 可能在定子中较长时间存在 。
负序电流使转子产生振动的特点 , 一般都与发 电机不对称运行时间的长短及产生负序电流的大小 有关 , 而且随三相不平衡电流的增大而增大 , 并包
含随时间增长而加大的成份 , 同时也可能随励磁电 流的增大而加大 , 可用改变励磁电流大小来测量振 动的变化 , 找出振动的原因 。
3 预防措施
a1 发电机出现不对称运行时 , 运行人员应迅 速查明原因 , 果断正确地进行处理 , 总的原则是根 据负序电流产生的原因 , 采取相应的措施 , 尽量降 低发电机的不对称度 , 来保持发电机电流 、电压的 三相平衡 , 或及时将发电机与系统解列 。如果发电 机在并解列时出现非全相运行时 , 应控制发电机有 功功率为最小 , 调整励磁电流 , 使定子三相电流不 对称值降至最低 , 再断开出口开关 , 在正常运行中 出现不对称运行时 , 应严格按现场规程规定及时进 行调整 。

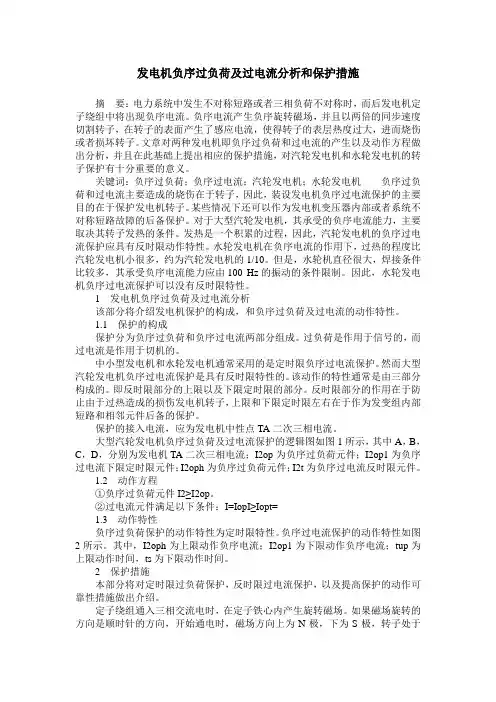

发电机负序过负荷及过电流分析和保护措施
发电机负序过负荷及过电流分析和保护措施摘要：电力系统中发生不对称短路或者三相负荷不对称时，而后发电机定子绕组中将出现负序电流。
负序电流产生负序旋转磁场，并且以两倍的同步速度切割转子，在转子的表面产生了感应电流，使得转子的表层热度过大，进而烧伤或者损坏转子。
文章对两种发电机即负序过负荷和过电流的产生以及动作方程做出分析，并且在此基础上提出相应的保护措施，对汽轮发电机和水轮发电机的转子保护有十分重要的意义。
关键词：负序过负荷；负序过电流；汽轮发电机；水轮发电机负序过负荷和过电流主要造成的烧伤在于转子，因此，装设发电机负序过电流保护的主要目的在于保护发电机转子。
某些情况下还可以作为发电机变压器内部或者系统不对称短路故障的后备保护。
对于大型汽轮发电机，其承受的负序电流能力，主要取决其转子发热的条件。
发热是一个积累的过程，因此，汽轮发电机的负序过电流保护应具有反时限动作特性。
水轮发电机在负序电流的作用下，过热的程度比汽轮发电机小很多，约为汽轮发电机的1/10。
但是，水轮机直径很大，焊接条件比较多，其承受负序电流能力应由100 Hz的振动的条件限制。
因此，水轮发电机负序过电流保护可以没有反时限特性。
1 发电机负序过负荷及过电流分析该部分将介绍发电机保护的构成，和负序过负荷及过电流的动作特性。
1.1 保护的构成保护分为负序过负荷和负序过电流两部分组成。
过负荷是作用于信号的，而过电流是作用于切机的。
中小型发电机和水轮发电机通常采用的是定时限负序过电流保护。
然而大型汽轮发电机负序过电流保护是具有反时限特性的。
该动作的特性通常是由三部分构成的。
即反时限部分的上限以及下限定时限的部分。
反时限部分的作用在于防止由于过热造成的损伤发电机转子，上限和下限定时限左右在于作为发变组内部短路和相邻元件后备的保护。
保护的接入电流，应为发电机中性点TA二次三相电流。
大型汽轮发电机负序过负荷及过电流保护的逻辑图如图1所示，其中A，B，C，D，分别为发电机TA二次三相电流；I2op为负序过负荷元件；I2op1为负序过电流下限定时限元件；I2oph为负序过负荷元件；I2t为负序过电流反时限元件。
桐柏发电机负序过电流保护整定原则
桐柏发电机负序过电流保护整定原则:1 . 产生发电机负序电流原因及数值分析(1) 系统内非本厂500kV线路远区外不对称故障(断线, 不对称短路等)一般数值较小,时间可能较长,也可能不长, 发电机负序过电流保护即使起动,但绝对不能出口动作,因此发电机负序过电流保护应躲过非本厂500kV线路远区外不对称故障.(2) 与发电机主变压器相联的500kV线路不对称故障(断线, 不对称短路等)及单相重合闸动作等, 发电机可能出现较大负序电流,如出口不对称短路时,最大负序电流I2.max=1.55I g.n, 最小负序电流I2.min=0.78I g.n,当一台机满载运行500kV线路单相重合闸动作时I2.min=0.66I g.n,(3) 出现负序电流持续时间分析,1) 与发电机主变压器相联的500kV线路不对称短路,负序电流较大,线路主保护正确动作时,持续时间不超过0.5s,如考虑单相接地保护动作及重合闸过程, 出现负序电流持续时间,正常不超过1.2 s.此时发电机负序过电流保护不应出口动作(发电机负序过电流保护可能起动,所以整定起动电流未躲过线路出口故障时,其最小动作时间应>1.2 s).2) 500kV线路不对称短路,如主保护拒动作,由500kV线路II段接地距离保护动作,持续时间为2s,当III段接地距离保护动作,持续时间为2.8s,发电机负序过电流保护应考虑缩小故障区,首先应考虑由负序过电流保护一段动作,跳桥开关,这样在桥的一侧仍有较大负序电流,另一侧只有很小的负序电流,此时故障线路侧,由线路后备保护动作,或由发电机负序过电流保护动作,切断故障500kV线路断路器,和跳闸停机,其结果是相同的,所以只要500kV 断开桥开关后, 发电机负序过电流保护和500kV线路后备保护,可不必考虑选择性.2. 对于单元机组, 发电机负序过电流保护动作出口时,跳停单元机组,如果500kV线路不对短路故障,线主路保护和线路III段后备保护均拒动时,则同一厂发电机负序过电流保护动作出口,必跳全部机组.3. 桐柏厂500kV为桥接线,两台发电机主变压器共用一台线路断路器,发电机负序过电流保护有(1) 小定值报警发信号段.(2) 负序过电流定时限一段(低定值段).(3) 负序过电流定时限二段(高定值段).(4) 负序过电流反时限段.2. 桐柏厂发电机负序过电流保护ELIN公司原整定值与跳闸方式存在问题(1) 负序过电流定时限一段(低定值段).整定值11%,2s,跳500kV桥开关(不跳闸停机),未切断故障,目的仅是为了缩小故障范围,由后阶段保护选择切除故障.(2) 小负序电流,由负序过电流反时限段动作切除故障.起动值为9%,τ=2880s,跳发电机开关,灭磁,电气停机1,跳SFC,开放失灵.(3) 较大负序电流,由负序过电流定时限二段(高定值段). 整定值13.5%,1s, 跳桥开关,线路开关1, 跳发电机开关,灭磁,电气停机1,跳SFC,开放失灵, 跳相邻发电机开关, 相邻发电机灭磁, 相邻发电机电气停机1, 开放失灵,起动失灵闭锁重合闸(全停跳闸).(4) 由以上原整定值分析知, 负序过电流定时限一段(低定值段).整定值11%,2s,滞后于较大负序电流由负序过电流定时限二段(高定值段)整定值13.5%,1s动作,所以未达到先跳桥开关, 缩小故障范围,由后阶段保护选择切除故障的目的(即一段还未出口动作,已经全停),这明显不合理.3. 桐柏厂发电机负序过电流保护整定值与跳闸方式改进思路(1) 出现不正常小负序电流,首先由小定值报警发信号段动作.(2) 负序过电流定时限一段(低定值段)以较短时间.动作后跳500kV桥开关, 缩小故障范围,但并未切断故障.然后由后阶段保护选择切除故障.(3) 小负序电流由负序过电流反时限段,起动值为9%,和大负序电流由负序过电流定时限二段(高定值段).动作于全停.因为此时#1,2机负序过电流反时限段或负序过电流定时限二段(高定值段) 无选择性的同时动作.但和#3,4机反时限段或负序过电流定时限二段(高定值段) 能选择性的动作.由以上分析得出以下整定计算.4. 整定计算(1) 负序电流定时限告警段:1) 一段(告警段)动作值,根据系统实际情况,正常负序电流极小,不超过5% I g.n ,于是 取0.08 I g.n =0.08×0.67=0.053A=0.05 pu=5%2) 一段(告警段)延时 5s ,3) 动作于信号(2) 负序过电流定时限一段(低定值段).1) 动作电流, 根据系统实际情况, 正常负序电流极小,当超过9% I g.n ,则说明系统已存在不正常,此时二回500kV 线路同时运行, 如断开桥开关,并不影响系统和机组安全运行,所以可取较小的动作电流整定值, I 2opI =11% I g.n =0.11×0.067=0.074A 取0.08A=8pu=8%,2) 动作时间,应和单相重合闸时间配合计算t 2op.I =1+0.5=1.5s,比负序过电流定时限二段(高定值段)至少小0.5s,3) 动作于断开桥开关.(应避免一条500kV 线路带4台发电机运行)(3) 负序过电流定时限二段(高定值段).1) 动作电流整定值,由于线路末端两相短路时最小动作电流约为I 2.min =0.78I g.n ,按此时有足够灵敏度计算,取0.78 I g.n /2.0=0.26A=0.26pu,2) 动作时间整定值t 2op.II =1.5+0.5=2s,3) 动作跳桥开关,线路开关1, 跳发电机开关,灭磁,电气停机1,跳SFC,开放失灵, 跳相邻发电机开关, 相邻发电机灭磁, 相邻发电机电气停机1, 开放失灵,起动失灵闭锁重合闸, 总跳闸信号,起动录波.(4) ELIN 公司负序过电流反时限段,起动值为9%,τ=2880s,ELIN 公司提供发电机允许负序电流时间特性为82分, ELIN 公司整定负序过电流反时限段. 9%,τ=2880s,按此值计算,1) 线路出口两相短路I 2.min =1.55I g.n , 反时限段动作时间为2.22222.2ln *∞**-=I I I t al τ=1)09.0/55.1()09.0/55.1(ln 288022-=9.76s 2) 负序过电流定时限二段(高定值段)动作时, I 2.min =0.39I g.n ,反时限段动作时间,为 2.22222.2ln *∞**-=I I I t al τ=1)09.0/39.0()09.0/39.0(ln 288022-=157.6s 3) 当I 2.min =0.15I g.n , 反时限段动作时间为2.22222.2ln *∞**-=I I I t al τ=28801)09.0/15.0()09.0/15.0(ln 22-=1285s4)发电机端两相短路I 2.min =2.6I g.n , 反时限段动作时间为2.22222.2ln *∞**-=I I I t alτ=28801)09.0/6.2()09.0/6.2(ln 22-=3.45s(5) 负序过电流反时限段,起动值为9%,τ=1440s,ELIN 公司提供发电机允许负序电流时间特性为82分,整定负序过电流反时限段. 9%,τ=1440s,按此值计算,1) 线路出口两相短路I 2.min =1.55I g.n , 反时限段动作时间为2.22222.2ln *∞**-=I I I t al τ=1)09.0/55.1()09.0/55.1(ln 144022-=4.9s 2) 负序过电流定时限二段(高定值段)动作时, I 2.min =0.39I g.n ,反时限段动作时间,为 2.22222.2ln *∞**-=I I I t al τ=14401)09.0/39.0()09.0/39.0(ln 22-=78.8s 3) 当I 2.min =0.15I g.n , 反时限段动作时间为2.22222.2ln *∞**-=I I I t al τ=14401)09.0/15.0()09.0/15.0(ln 22-=643s 4) 发电机端两相短路I 2.min =2.6I g.n , 反时限段动作时间为2.22222.2ln *∞**-=I I I t al τ=14401)09.0/6.2()09.0/6.2(ln 22-=1.72s (6) 负序过电流反时限段,起动值为9%,τ=2000s,ELIN 公司提供发电机允许负序电流时间特性为82分,整定负序过电流反时限段. 9%,τ=2000s,(按ELIN 公司整定值的75%计算,是一般机组整定值的2倍τ=2×8×123=1968s)计算,1) 线路出口两相短路I 2.min =1.55I g.n , 反时限段动作时间为2.22222.2ln *∞**-=I I I t al τ=20001)09.0/55.1()09.0/55.1(ln 22-=6.8s 2) 负序过电流定时限二段(高定值段)动作时, I 2.min =0.39I g.n ,反时限段动作时间,为 2.22222.2ln *∞**-=I I I t al τ=20001)09.0/39.0()09.0/39.0(ln 22-=109s 3) 当I 2.min =0.15I g.n , 反时限段动作时间为2.22222.2ln *∞**-=I I I t al τ=20001)09.0/15.0()09.0/15.0(ln 22-=893s 4) 发电机端两相短路I 2.min =2.6I g.n , 反时限段动作时间为2.22222.2ln *∞**-=I I I t al τ=20001)09.0/6.2()09.0/6.2(ln 22-=2.39s 根据以上计算分析对比,原ELIN 公司整定值,当发电机出现I 2 =0.2I g.n ,持续时间超过1 s ,可能造成4台机不必要的全停.同时也未躲过线路单相接地时,重合过程保护的误动,现将负序过电流反时限段整定值, 起动值为9%,τ=2000s,这对反时限动作时间缩短,在不降低其动作可靠性的基础上,增加对发电机组的安全性有利.其他整定值,如下表。
转子表层负序过负荷保护(负序电流保护)
转子表层负序过负荷保护(负序电流保护)转子表层负序过负荷保护（负序电流保护）一、引言转子表层负序过负荷保护，也称负序电流保护，是电力系统中常用的一种保护方式。
它主要是针对发电机的转子表层负序电流进行监测和保护，以避免因转子故障导致转子绕组过热或烧毁的危险。
本文将介绍转子表层负序过负荷保护的原理、应用和优势。
二、原理1. 负序电流的产生转子表层负序电流是指在转子绕组中由于转子绕组中的不均匀磁场或绕组故障引起的电流。
当发生转子绕组的短路故障或不对称负载时，转子绕组中会产生不对称磁场，进而导致负序电流的产生。
2. 负序电流的特点负序电流主要表现为频率高于正常运行频率的电流，并具有一定的幅值。
由于转子表层负序电流的存在会导致转子绕组过热，因此需要及时进行监测和保护。
3. 监测与保护方法为了监测和保护转子表层负序电流，可采用感应型或传导型保护装置。
感应型保护装置通过感应电压或电流的变化来检测转子表层负序电流，而传导型保护装置则通过感应电流的变化来监测。
三、应用1. 发电机保护转子表层负序过负荷保护在发电机中应用广泛。
在发电机运行过程中，由于转子绕组的短路故障或不对称负载等原因，转子表层负序电流可能出现。
当转子表层负序电流超过设定的阈值时，保护装置将触发报警或切断电源，以避免转子绕组过热或烧毁。
2. 其他电力设备保护除了发电机，转子表层负序过负荷保护还可以应用于其他电力设备的保护中。
例如，可以将其应用于电动机、变压器等设备中，通过监测和保护转子表层负序电流，保证设备的安全运行。
四、优势1. 准确性高转子表层负序过负荷保护通过监测转子表层负序电流的变化来实现及时保护。
由于负序电流的特点比较明显，因此可以准确地判断出转子故障，并采取相应的措施。
2. 快速响应保护装置对负序电流的监测和判断速度快，一旦检测到超过设定的阈值，保护装置将能够迅速地触发报警或切断电源，确保设备的安全。
3. 高可靠性转子表层负序过负荷保护是一种可靠的保护方式，可以避免因转子绕组过热或烧毁而导致的事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机负序电流保护
电力系统发生不对称短路或者三相不对称运行时，发电机定子绕组中就有负序电流，这个电流在电动机气隙中产生反向旋转磁场，相对于转子为两倍同步转速。
因此在转子部件中出现倍频电流，该电流使得转子上电流密度很大的某些部位造成转子局部灼伤。
严重时可能使护环受热松脱，使发电机造成重大损坏。
另外１００Ｈz的振动。
为了防止上述危害发电机的问题发生，必须设置负序电流保护。
发电机负序过流保护，可取发电机中心点侧的组互感器，也可取发电机出线端的一组电流互感器，将三相电流引到负序继电器，反时限最好，定时限也可，根据发电机的负序过载特性进行整定。
利用负序电流作为判据的构成的保护，在输电线路上（如负序方向高频），在变压器上（负序过流），在电动机上（如缺相保护）应用相当普遍，即可作为主判据，也可作为启动元件，或辅助元件。
