hbv水文模型
气候变化对嘉陵江流域水资源和极端水文事件的影响
第 2 期水 利 水 运 工 程 学 报No. 2 2024 年 4 月HYDRO-SCIENCE AND ENGINEERING Apr. 2024 DOI:10.12170/20230611002李文鑫，金君良，舒章康，等. 气候变化对嘉陵江流域水资源和极端水文事件的影响[J]. 水利水运工程学报，2024（2）：20-33. （LI Wenxin, JIN Junliang, SHU Zhangkang, et al. Assessing the impact of climate change on water resources and extreme hydrological events in the Jialing River Basin[J]. Hydro-Science and Engineering, 2024（2）: 20-33. （in Chinese））气候变化对嘉陵江流域水资源和极端水文事件的影响李文鑫1, 2, 3，金君良1, 2, 3, 4，舒章康1, 2, 3, 4, 5，张建云1, 2, 3, 4，王国庆1, 2, 3, 4，陈宇薇1, 4(1. 水灾害防御全国重点实验室，江苏南京 210029； 2. 长江保护与绿色发展研究院，江苏南京 210098； 3. 水利部应对气候变化研究中心，江苏南京 210029； 4. 河海大学水安全与水科学协同创新中心，江苏南京 210098；5. 四川大学水力学与山区河流开发保护国家重点实验室，四川成都 610065)摘要: 全球变暖导致降水变率增大，水文波动性增强。
嘉陵江水资源丰富，科学预估其未来水资源变化及极端水文事件对支撑经济社会和生态环境平衡发展至关重要。
已有研究主要集中于嘉陵江历史径流演变，对气候变化背景下未来流域水资源响应及极端水文事件预估较少。
基于第6次国际耦合模式比较计划CMIP6计划的22个气候模式耦合可变下渗容量模型（VIC模型），预估了不同代表性典型浓度路径下嘉陵江流域未来径流变化趋势，分析了极端水文事件强度的未来演变趋势。
利用HBV水文预报模型推算贺江流域洪水致灾临界雨量
本文 利用 历史 水 文 、气 象 资 料 ，探讨 ＨＢＶ 水 文 模 型在贺 江 流域 的适 用 性 ，模 拟 区域 暴 雨 事 件 影 响 下该 流域 的水 文 响应 情 况 ，建 立 降雨 与 洪 水 的 定 量 响 应 关 系 ，确 定 暴 雨 致 灾 临 界 雨 量 ，并 进 行 应 用 效 果 检验 ，为 贺江 流域 暴 雨 洪涝 灾 害 防御 工 作 提 供 决 策 参 考 ，也 为进一 步 研 究气 候 变 化 对 水 资 源 的 影 响 提 供 理 论 基 础 。
ｈｔｔｐ：／／ＷＷＷ．ｑｘｋｊ．ｎｅｔ．ｃｎ气 象 科 技 广 西气 象 局 科 研 项 目（桂 气 科 ２０１６Ｍ０３）、广‘西 自然 科 学 基 金 项 Ｍ（２ｏ１７Ｃ－ＸＮＳＦＢＡ１９８ｌ６５）、贺州 市科 技 项 日（贺科 转 １ ６０９０ｌ ６）资 助 作 者 简介 ：黄卓 ，女 ，ｌ９８５年 生 ，硕 士 ，主要 从 事 气 候 变 化 监 测 、灾 害 影 响评 估 研 究 ，Ｅｍａｉｌ：ｈｕａｎｇｚｈｕｏ００１＠ １６３．ｃｏｎｌ 收 稿 日期 ：２０１ ７年 ３月 ３ｌ Ｅｌ；定 稿 日期 ：２Ｏｌ８年 ２月 ６日
hbv水文模型
3.在我国的研究与应用现状
•在我国HBV模型的应用和研究比较少，应用比较多的是 中国科学院寒区旱区环境与工程研究所，改该所针对西 北干旱区内陆河流做了相关性研究工作。 • 康尔泗等(1999)根据径流形成过程和特征，应用HBV 概念性水文模型的产流和汇流的基本原理，对HBV模型进 行改进，首先建立了用以模拟出山月径流量对气候变化 响应的模型，对河西走廊黑河山区流域不同年平均气温 和年降水量变化趋势条件下出山径流的响应进行了模拟 计算。 • 其次是建立了西北干旱区内陆河出山径流概念性水 文模型，应用该模型对河西走廊黑河祁连山北坡的山区 流域水量平衡进行了模拟计算，并对年径流和月径流进 行了预报
2.模型基本原理 HBV模型是一个降雨—径流模型，它包括了 流域尺度上的水文过程的概念性数值描述。一般 水量平衡方程定义为：
d P E Q SP SM UZ LZ Lakes dt
式中：Ｐ为降水；Ｅ为蒸发量；Ｑ为流量；SP为雪 盖；SM为土壤含水量；UZ为表层地下含水层； LZ为深层地下含水层;Lakes为水体体积。
2.(1)数据要求和修正
•同一地区各子流域的平均气候资料通过一个简单计算权重 的程序独立计算，权重结果由气候和地形因素或几何方法 （如泰森多边形法）确定。 •气候输入数据需进一步经过高程递减率参数校正，气温递 减率通常设定为海波每上升100m气温降低0.6℃。降水递减 率于地形关系密切，应根据当地的气候因素设定
2.(4)径流响应
• Q0、Q1最后通过一个三角形权重函数maxbas 对产生的径流过程进行过滤修匀，如下图
径流修匀过程
2.(4)径流响应
• 下层模拟水库包含各子流域的湖泊，但是在后来的模版模型 中，湖泊的洪水演算也可以很好地由蓄泄关系模拟代替，这种 模拟由各主要湖泊出口断面定义的子流域划分来实现。

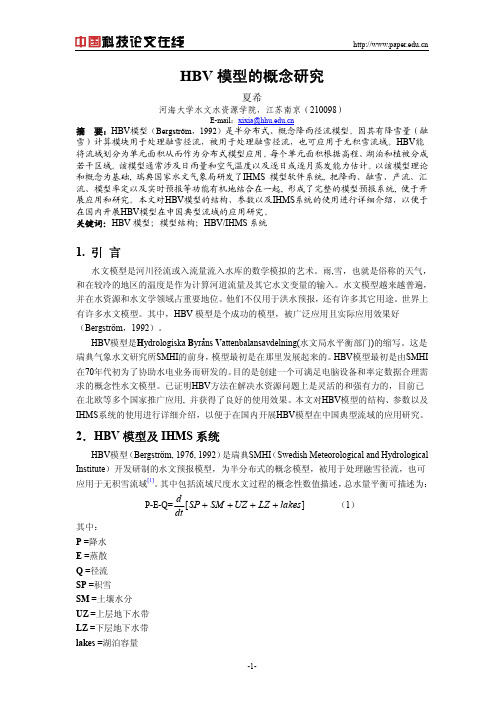

HBV模型的概念研究
2.1.3 蒸散发
标准 HBV 模型由长期平均蒸散发能力的逐月数据来运行，通常基于 Penman 公式 (Penman,1948 年)。这些数据对于温度异常作了调整(Lindström 和 Bergström，1992)。作为替 代, 日值可由气温的比例而得, 但是用比例的月系数。只要水是可用的，即使它储存在雪中， 截留储存中的蒸发等于蒸发能力。如果使用截留程序，它也有可能减少土壤水分蒸发，以避
水流在河道中演进时的坦化变形可以通过参数LAG(即马斯京根法的K)和DAMP(即马 斯京根法的X)模拟,通常用马斯京根方程的改进版来计算。如果LAG是整数,用参数LAG把河 道分成几段,这样每一个河段都有滞时。如果DAMP=0,在前述的时段内,同一个河段的出流等 于入流,流量过程线没有任何的坦化变形。如果DAMP不等于0,过程线的形状将发生变化,一 个河段的出流由本时段的入流、前一时段的入流和出流得出:
HBV-96 模型结构 (Lindström 等, 1997)在图 1 中以图表形式呈现。该图只显示模型最重 要的特征，一些说明在下面给出。土地利用类型通常是空旷地,森林,湖泊,冰川。不同的植被 带的 SFCF, SFDIST, CFMAX, ECORR 和截留储存容量 IC 值不同,但林地和非林地的比值均 保持恒定不变。
UZ HQ ：HQ 对应的 UZ 值
2.1.1 降水和温度最优插值 标准模型使用较为粗糙的加权程序和失效率用于计算面雨量和面气温。HBV-96 中引入
了基于最优插值的地统计学方法 (例如,Daley,1991)作了介绍。这种方法经常用于气象学应用, 类似于克里格插值。该方法可纯粹基于气象站数据和降水/温度模式的常识。其中还可以补 充包括在气象模型中的信息,并考虑如地形和盛行风等因素,而这样的网格是由瑞典近 40 年
新安江水文模型简介
《流域水文模拟》结课报告新安江模型的原理、结构及应用、发展历程The principle, structure, application and development process of Xin anjiang Model作者姓名：孔旭学科、专业：水文学及水资源学号：21506149指导教师：王国利完成日期：2016年8月30日大连理工大学Dalian University of Technology摘要新安江模型是河海大学提出的一个概念性降雨径流模型，具有原创性，是我国为数不多的被国际上广泛认可的水文模型。
新安江水文模型在我国湿润与半湿润地区广为应用，取得了良好的效果。
经过近50年的发展，新安江模型已经从最初的专门从事水库入库洪水预报的单一功能模型发展为适合用于水文预报、水资源管理、水土资源评价、面源污染预测、气候变化和人类活动影响研究的多功能的水文模型；其部分参数已从靠经验率定发展为可以进行物理推求。
总之，新安江模型是一个不断发展的模型体系。
本文主要由三部分构成。
第一部分为新安江模型简介，回顾了新安江模型产生的历史背景和发展历程，介绍了新安江模型的基本原理和结构体系；第二部分讲述了新安江模型参数的物理意义及其率定；第三部分为新安江水文模型在英那河流域防洪规划编制当中的应用。
关键词：水文模型；新安江模型；洪水预报The principle, structure, application and development process of Xinanjiang ModelAbstractXin anjiang Model originally proposed by Hehai University is a conceptual rainfall runoff model and is also one of the few widely recognized international hydrological model in China. Xin anjiang hydrological model was widely used in our humid and semi-humid areas, and achieved good results.After nearly 50 years study, Xin anjiang model has been developed from the single-function of reservoir flood forecasting into multi-purpose model including hydrological forecasting, water resources management, water and soil resources evaluation, non-point source pollution prediction, climate change and human activities versatile hydrological model studies. And part of its parameters can be acquired through physical calculation instead of experience. In short, Xin anjiang model is an evolving model system.This paper consists of three parts. The first part is about the brief introduction of Xin anjiang model, which recalls the historical background and the development, as well as introduces the basic principles and architecture; the second part describes the physical meaning of Xin anjiang model parameters and calibration; the third part is about the application of Xin anjiang model in Ying Na River Basin flood control planning.Key Words: hydrological model; Xin anjiang model; Flood forecasting目 录摘 要 .............................................................. I Abstract .. (II)引 言 (1)1 新安江模型简介 (2)1.1 新安江模型起源 ............................... 错误!未定义书签。
水文模型大全
Water Rights Analysis Package (WRAP)
GIS Application in Hydrology and Hydraulics
Automated Geospatial Watershed Assessment Tool eCoastal Program BASINS version 4.0 GIS Weasel HAZUS-MH HEC-GeoRAS HEC-GeoHMS MapWindow NHDPlus Append Tool NRCS Geo-Hydro_ArcGIS NRCS Geo-Hydro_ArcView StreamStats Soil and Water Assessment Tool (SWAT)
Environmental Models
Agricultural Non-Point Source Pollution Models (AGNPS 98) Areal Nonpoint Source Watershed Environmental Simulation (ANSWERS)
Continuous Annual Simulation Model (CALSIM) Erosion Productivity-Impact Calculator/ Environmental Policy Integrated Climate (EPIC) Hydrologic Simulation Program-Fortran (HSPF) LOAD ESTimator (LOADEST) One-dimensional Transport with EQuilibrium chemistry (OTEQ) Illinois Least-Cost Sewer System Design Model (ILSD) Illinois Urban Storm Runoff Model (IUSR) Water Quality/Solute Transport (OTIS) Soil Water Assessment Tool (SWAT) Large Scale Catchment Model, formerly CALSIM (WRIMS)
基于新安江模型的中小河流洪水预警预报 肖启英
基于新安江模型的中小河流洪水预警预报肖启英发表时间：2018-03-05T15:31:01.813Z 来源：《基层建设》2017年第33期作者：肖启英[导读] 摘要：中小河流的洪水预报工作是我国防洪工作的重点和难点，为提高中小河流洪水预报的有效性与及时性。
广东省水文局广州水文分局三善滘水文站广东广州 510000摘要：中小河流的洪水预报工作是我国防洪工作的重点和难点，为提高中小河流洪水预报的有效性与及时性。
文章阐述了中小河流洪水预警预报技术方法及其特点，并通过典型的实际案例，就具体的应用方法进行了论述，供参考。
关键词：洪水；防洪工作；水文预报模型洪水是我国频繁的自然灾害之一，不仅范围广、发生频繁、突发性强,而且损失大。
其中，中小河流一般位于山丘地区,洪水汇流时间短,突发性强,分布广,预见期短。
因此,中小河流洪水防治,首要的任务就是信息预警及预报，这也直接影响着我国整体经济的发展以及广大人民的人身安全和财产安全。
1 中小河流洪水预警预报技术方法及其特点预报模型与方法是水文预报系统的核心，可用于中小河流洪水预警预报的模型方法主要有新安江模型、水箱模型、API 模型、综合单位线法、地貌单位线法、河道汇流模型、参数移植法、雨量预警法、SHE模型、SWAT 模型、TOPMODEL、TOPKAPI 模型，以及其他缺资料地区的水文预报方法（PUB）等。
这些模型方法按照反映流域空间变化的能力可大致分为集总式水文模型、分布式水文模型和其他经验预报方法。
1.1 集总式水文模型集总式水文模型（Lumped Hydrologic Model）是将全流域当作一个整体，对流域参数（变量）进行均化处理，对流域表面任一点的水文过程用简单的基于水文规律的方程加以描述，其本质上只能反映有关因素对径流形成过程的平均作用。
常用的集总式水文模型有：Crawford 和Linsley（1966）提出的斯坦福模型，美国天气局Sittnr（1969）提出的API 模型，日本菅原正巳（1974）提出的Tank 模型，Robert 等（1979）提出的Sacramento 模型，爱尔兰国立大学工程水文系研制的SMAR 模型，以及最初由丹麦理工大学动力工程学院的Nielsen 和Hansen 提出（1973）、水力研究所在实践中逐渐完善的NAM 降雨径流模型，国内原华东水利学院赵人俊教授等（1980）提出的新安江模型等。
