FM161D 十六路24V触点型开关量输入模块使用说明书
2
共地指现场多个 DI 干接点的负端是相通的。HollySys 公司老的 FM161 型产品还有共源和无公共端型两种，但是实际应用很少。
2
HollySys
FM161D
十六路触点型开关量输入模块
FM161D 模块的原理框图如图 2-1 所示：
通讯接口 I0
C+ C-V+V-
工作电源 过 压 保 护 和 光 电 隔 离
8
HollySys
FM161D
十六路触点型开关量输入模块
4 技术指标
型号 模块电源 供电电压 功率消耗（MAX） 输入回路 通道数 全部通道扫描时间 开关去抖时间 逻辑“0”的输入阈值 逻辑“1”的输入阈值 现场与系统隔离电压 信号类型 通讯 通讯口接口类型 通讯速率 通讯口隔离电压 其他 外壳 安装 工作环境温度 工作湿度 存储温度 存储湿度 防护等级 防混销位置 FM161D
宽高深=114mm63mm101mm 遵循通用模块的安装方法,与 FM131A 模块连接 0℃~45℃ 5%~95%相对湿度,不凝结 -15℃~65℃ 5%~95%相对湿度,不凝结 IP40 1
HollySys
9
2 原理说明
FM161D 模块采用智能的模块化结构，模块的工作电源为 24VDC，现场触点型开关量的查询电 压为 24VDC。查询电源由单独的电源提供。通常，独立的查询电源通过机柜内带保险的端子转接到 模块上。现场信号经隔离、调理后由模块内的智能处理板对其进行处理，然后通过现场总线 (ProfiBus-DP)与主控单元通信。
0～15 通 道 信 号 输 入
整 形
I15 VC1 VS1 VC2 VS2 C+ CV+ V通讯接口 查询电源 0～7通道 查询电源 8～15通道 模块地址 通讯接口 工作电源
开关量的检测
一、开关量检测1、MC33993片选：2、MC33993引脚分布：（1）SP0：点火锁ON档（2）SP1：点火锁S档（3）SP2：小计清零按钮（4）SP3：时间调整按钮（5）SP4：背光调节按钮（6）SP5：NC（7）SP6：NC（8）SP7：NC（负控）（9）SG0：排气制动（10）SG1：洗涤电机（11）SG2：雨刮间歇（12）SG3：雨刮低速（13）SG4：雨刮高速（14）SG5：紧急报警开关（15）SG6：左转向灯（16）SG7：右转向灯（17）SG8：电/气喇叭转换（18）SG9：小灯一档（19）SG10：远光灯（20）SG11：近光灯（21）SG12：前雾灯（22）SG13：NC二、AD量检测1、蓄电池电压：AD2、雨刮间歇速度：AD三、步进电机：一、开关量检测1、MC33993片选：MCU控制：PTC6（33）2、MC33993引脚分布（1）SP0：后门防夹开关（控地），插座输入：19（2）SP1：后踏步灯开关（控地），插座输入：8（3）SP2：卫生间有人开关（控地），插座输入：20（4）SP3：NC（控地），插座输入：9（5）SP4：NC，插座输入：26（6）SP5：NC，插座输入：14（7）SP6：NC，插座输入：25（8）SP7：NC（控地），插座输入：13（9）SG0：润滑压力开关，插座输入：21（10）SG1：手制动开关，插座输入：10（11）SG2：左行李仓灯1，插座输入：22（12）SG3：左行李仓灯2，插座输入：11（13）SG4：左行李仓灯3，插座输入：23（14）SG5：左行李仓灯4，插座输入：12（15）SG6：右行礼仓灯1，插座输入：24（16）SG7：右行礼仓灯2，插座输入：53（17）SG8：右行礼仓灯3，插座输入：60（18）SG9：右行礼仓灯4，插座输入：54（19）SG10：刹车开关，插座输入：61（20）SG11：低气压开关1，插座输入：55（21）SG12：低气压开关2，插座输入：62（22）SG13：燃油低开关，插座输入：56二、AD量检测1、气压传感器1：插座输入：58/MCU使能：PE3(5)/MCU AD转换：AD5/PTB5(27)2、气压传感器2：插座输入：64/MCU使能：PE4(6)/MCU AD转换：AD3/PTB3(25)3、燃油传感器：插座输入：65/MCU使能：PE2(4)/MCU AD转换：AD6/PTB6(28)三、输出量控制74HC154片选使能：MCU控制：PTC5(32)，低有效74HC154数据输入：MCU控制：A：PTA4(38)；B：PTA5(39)；C：PTA6(40)；D：PTA7(41) MC33389片选使能：MCU控制：PTD0(9)1、 MC33984片选：HS0：侧左转向灯1，插座输出：41HS1：侧左转向灯2，插座输出：292、 MC33984片选：HS0：侧右转向灯1，插座输出：44HS1：侧右转向灯2，插座输出：323、 MC33984片选：HS0：左标志灯1，插座输出：48HS1：左标志灯2，插座输出：364、 MC33984片选：HS0：左标志灯3，插座输出：51HS1：右标志灯1，插座输出：395、 MC33984片选：HS0：右标志灯2，插座输出：75HS1：右标志灯3，插座输出：686、 MC33984片选：HS0：左轮边灯，插座输出：42HS1：右轮边灯，插座输出：307、 MC33984片选：HS0：左行李仓灯1，插座输出：45HS1：左行李仓灯2，插座输出：338、 MC33984片选：HS0：左行李仓灯3，插座输出：49HS1：左行李仓灯4，插座输出：379、 MC33984片选：HS0：右行李仓灯1，插座输出：52HS1：右行李仓灯2，插座输出：4010、MC33984片选：HS0：右行李仓灯3，插座输出：76HS1：右行李仓灯4，插座输出：6911、MC33984片选：HS0：前门底踏步灯，插座输出：77HS1：中门底踏步灯，插座输出：7012、MC33984片选：HS0：屈膝电磁阀1，插座输出：74HS1：屈膝电磁阀2，插座输出：6713、MC33984片选：HS0：气喇叭，插座输出：50HS1：电喇叭，插座输出：3814、MC33984片选：HS0：后门电磁阀开线，插座输出：46HS1：后门电磁阀关线，插座输出：3415、MC33984片选：HS0：卫生间电源，插座输出：43HS1：备用，插座输出：31备注：1、MC33984唤醒：MCU控制：PTC2(19)2、MC33984复位：MCU控制：PTC3(20)尾控一、开关量检测1、MC33993片选：MCU控制：PTC6（33）2、MC33993引脚分布（1）SP0：NC（控地），插座输入：19（2）SP1：NC（控地），插座输入：8（3）SP2：NC（控地），插座输入：20（4）SP3：NC（控地），插座输入：9（5）SP4：NC，插座输入：26（6）SP5：NC，插座输入：14（7）SP6：NC，插座输入：25（8）SP7：NC，插座输入：13（9）SG0：润滑压力开关，插座输入：21（10）SG1：后启动开关，插座输入：10（11）SG2：安全开关，插座输入：22（12）SG3：后发动机仓灯开关，插座输入：11（13）SG4：机油压力开关，插座输入：23（14）SG5：机油旁通开关，插座输入：12（15）SG6：空档开关，插座输入：24（16）SG7：倒车开关，插座输入：53（17）SG8：油门开关，插座输入：60（18）SG9：过热开关，插座输入：54（19）SG10：空气滤清器堵塞开关，插座输入：61（20）SG11：水位传感器，插座输入：55（21）SG12：发动机VL信号，插座输入：62（22）SG13：NC，插座输入：56二、AD量检测1、机油压力传感器：插座输入：64/MCU使能：PE4(6)/MCU AD转换：AD3/PTB3(25)2、预热温度传感器：插座输入：65/MCU使能：PE2(4)/MCU AD转换：AD6/PTB6(28)3、水温传感器：插座输入：58/MCU使能：PE3(5)/MCU AD转换：AD5/PTB5(27)三、脉冲信号检测1、车速传感器：插座输入：59/MCU检测：PTD5/T1CH1(16)2、转速传感器：插座输入：66/MCU检测：PTD7/T2CH1(18)四、输出量控制74HC154片选使能：MCU控制：PTC5(32)，低有效74HC154数据输入：MCU控制：A：PTA4(38)；B：PTA5(39)；C：PTA6(40)；D：PTA7(41) MC33389片选使能：MCU控制：PTD0(9)1、 MC33984片选：HS0：排气制动电磁阀，插座输出：41HS1：发动机仓灯，插座输出：292、 MC33984片选：HS0：左倒车灯，插座输出：44HS1：右倒车灯，插座输出：323、 MC33984片选：HS0：左后雾灯，插座输出：48HS1：右后雾灯，插座输出：364、 MC33984片选：HS0：电磁开关，插座输出：51HS1：预热继电器，插座输出：395、 MC33984片选：HS0：左后小灯，插座输出：75HS1：右后小灯，插座输出：686、 MC33984片选：HS0：启动继电器，插座输出：42HS1：自动润滑电机，插座输出：307、 MC33984片选：HS0：牌照灯组，插座输出：45HS1：空调电容箱电源，插座输出：338、 MC33984片选：HS0：左标志灯4，插座输出：49HS1：左标志灯5，插座输出：379、 MC33984片选：HS0：右标志灯4，插座输出：52HS1：右标志灯5，插座输出：4010、MC33984片选：HS0：左刹车灯，插座输出：76HS1：右刹车灯，插座输出：6911、MC33984片选：HS0：后左转向灯，插座输出：77HS1：后右转向灯，插座输出：7012、MC33984片选：HS0：熄火电磁阀，插座输出：74HS1：车速传感器电源(经78L08输出8 V)，插座输出：67 13、MC33984片选：HS0：NC，插座输出：50HS1：NC，插座输出：3814、MC33984片选：HS0：NC，插座输出：46HS1：NC，插座输出：3415、MC33984片选：HS0：熄火器电机控制输出+，插座输出：43/控制：17 PTD6 HS1：熄火器电机控制输出-，插座输出：31/控制：15 PTD4备注：1、MC33984唤醒：MCU控制：PTC2(19)2、MC33984复位：MCU控制：PTC3(20)工作指示灯21 PTC4前控左一、开关量检测1、MC33993片选：MCU控制：PTC6（33）2、MC33993引脚分布（1）SP0：彩灯开关1，插座输入：19（2）SP1：彩灯开关2，插座输入：8（3）SP2：电源开关，插座输入：20（4）SP3：司机灯开关，插座输入：9（5）SP4：厢灯开关1，插座输入：26（6）SP5：厢灯开关2，插座输入：14（7）SP6：厢灯开关3，插座输入：25（8）SP7：冷启动开关，插座输入：13（9）SG0：电视开关（正控），插座输入：21（10）SG1：阅读灯开关（正控），插座输入：10（11）SG2：踏步灯开关（正控），插座输入：22（12）SG3：后雾灯开关（正控），插座输入：11（13）SG4： NC（正控），插座输入：23（14）SG5： NC（正控），插座输入：12（15）SG6： NC（正控），插座输入：24（16）SG7：除霜开关低速，插座输入：53（17）SG8：除霜开关高速，插座输入：60（18）SG9：离合器开关，插座输入：54（19）SG10：NC，插座输入：61（20）SG11：NC，插座输入：55（21）SG12：NC，插座输入：62（22）SG13：NC，插座输入：56二、摇头开关1、倒车镜VL：插座输入：64/MCU控制：PE1(3)2、倒车镜HL：插座输入：58/MCU控制：PE2(4)3、倒车镜VR：插座输入：65/MCU控制：PE3(5)4、倒车镜HR：插座输入：59/MCU控制：PE4(6)5、倒车镜C：插座输入：66/MCU控制：PE5(7)三、后视镜控制1、MC33887（1）MC33887使能（EN）：MCU控制：PTB3/AD3(25) （2）MC33887屏蔽（D1）：MCU控制：（3）MC33887故障（FS）：MCU控制：PTB5/AD5(27) （4）MC33887输入1（IN1）：MCU控制：PTD7/T2CH1(18)（5）MC33887输入2（IN2）：MCU控制：PTD6/T2CH0(17)（6）MC33887输出OUT1：插座输出：73（7）MC33887输出OUT2：插座输出：722、MC33887（1）MC33887使能（EN）：MCU控制：PE0(2)（2）MC33887屏蔽（D1）：（3）MC33887故障（FS）：MCU控制：PTB2/AD2(24)（4）MC33887输入1（IN1）：MCU控制：PTD4/T1CH1(16)（5）MC33887输入2（IN2）：MCU控制：PTD5/T1CH0(15)（6）MC33887输出OUT1：插座输出：80（7）MC33887输出OUT2：插座输出：79备注：使能与MC33984唤醒共用，两个OUT1连接为一路；72、79短接四、输出量控制74HC154片选使能：MCU控制：PTC5(32)，低有效74HC154数据输入：MCU控制：A：PTA4(38)；B：PTA5(39)；C：PTA6(40)；D：PTA7(41) MC33389片选使能：MCU控制：PTD0(9)1、 MC33984片选：HS0：左前小灯，插座输出：41HS1：示廓灯组，插座输出：292、 MC33984片选：HS0：左近光灯，插座输出：44HS1：前左转向灯，插座输出：323、 MC33984片选：HS0：左远光灯，插座输出：48HS1：顶踏步灯，插座输出：364、 MC33984片选：HS0：开关有效电源，插座输出：51HS1：电子钟显示线，插座输出：395、 MC33984片选：HS0：车内辅助灯，插座输出：75HS1：蜂鸣器，插座输出：686、 MC33984片选：HS0：顶灯1，插座输出：42HS1：顶灯2，插座输出：307、 MC33984片选：HS0：顶灯3，插座输出：45HS1：左前雾灯，插座输出：338、 MC33984片选：HS0：空调控制电源，插座输出：49HS1：司机灯，插座输出：379、 MC33984片选：HS0：彩灯1，插座输出：52HS1：彩灯2，插座输出：4010、MC33984片选：HS0：换气扇电源，插座输出：76HS1：左镜加热器，插座输出：6911、MC33984片选：HS0：插座输出：77HS1：，插座输出：7012、MC33984片选：HS0：开关背光电源，插座输出：74HS1：电子钟变光线，插座输出：6713、MC33984片选：HS0：电视机，插座输出：50HS1：电子钟记忆线，插座输出：3814、MC33984片选：HS0：阅读灯左路，，插座输出：46HS1：阅读灯右路，插座输出：3415、MC33984片选：HS0：卫生间有人指示，插座输出：43HS1：NC，插座输出：31备注：1、MC33984唤醒：MCU控制：PTC2(19)2、MC33984复位：MCU控制：PTC3(20)前控右一、开关量检测1、MC33993片选：MCU控制：PTC6（33）2、MC33993引脚分布（1）SP0：镜加热开关，插座输入：19（2）SP1：前门开关－开（唤醒），插座输入：8（3）SP2：前门开关－关（唤醒），插座输入：20（4）SP3：后门开关－开（唤醒），插座输入：9（5）SP4：后门开关－关（唤醒），插座输入：26（6）SP5：前围门开关－开（唤醒），插座输入：14（7）SP6：前围门开关－关（唤醒），插座输入：25（8）SP7：辅助灯开关，插座输入：13（9）SG0：屈膝开关（正控），插座输入：21（10）SG1：阅读灯开关（正控），插座输入：10（11）SG2：踏步灯开关（正控），插座输入：22（12）SG3：后雾灯开关（正控），插座输入：11（13）SG4： NC（正控），插座输入：23（14）SG5： NC（正控），插座输入：12（15）SG6： NC，插座输入：24（16）SG7：缓速器工作信号输入，插座输入：53（17）SG8： ASR指示灯输入，插座输入：60（18）SG9： ABS指示灯输入，插座输入：54（19）SG10：ABS工作状态指示，插座输入：61（20）SG11：电/气喇叭转换开关，插座输入：55（21）SG12：雨刮到位，插座输入：62（22）SG13：NC，插座输入：56二、后视镜控制1、MC33887（1）MC33887使能（EN）：MCU控制：（2）MC33887屏蔽（/D2）：MCU控制：PTB3/AD3(25)（3）MC33887故障（FS）：MCU控制：PTB5/AD5(27)（4）MC33887输入1（IN1）：MCU控制：PTD7/T2CH1(18)（5）MC33887输入2（IN2）：MCU控制：PTD6/T2CH0(17)（6）MC33887输出OUT1：插座输出：73（7）MC33887输出OUT2：插座输出：722、MC33887（1）MC33887使能（EN）：（2）MC33887屏蔽（/D2）：MCU控制：PE0(2)（3）MC33887故障（FS）：MCU控制：PTB2/AD2(24)（4）MC33887输入1（IN1）：MCU控制：PTD4/T1CH1(16)（5）MC33887输入2（IN2）：MCU控制：PTD3/T1CH0(15)（6）MC33887输出OUT1：插座输出：80（7）MC33887输出OUT2：插座输出：79备注：使能与MC33984唤醒共用，两个OUT1连接为一路；73、79短接三、输出量控制74HC154片选使能：MCU控制：PTC5(32)，低有效74HC154数据输入：MCU控制：A：PTA4(38)；B：PTA5(39)；C：PTA6(40)；D：PTA7(41) MC33389片选使能：MCU控制：PTD0(9)1、 MC33984片选：HS0：右前小灯，插座输出：41HS1：开关背光电源，插座输出：292、 MC33984片选：HS0：右近光灯，插座输出：44HS1：前右转向灯，插座输出：323、 MC33984片选：HS0：右远光灯，插座输出：48HS1：洗涤电机，插座输出：364、 MC33984片选：HS0：右前雾灯，插座输出：51HS1：右镜加热器，插座输出：395、 MC33984片选：HS0：监视器电源，插座输出：75HS1：ABS ON档电源，插座输出：686、 MC33984片选：HS0：雨刮高速(加MOS管放电) ，插座输出：42HS1：雨刮低速(加MOS管放电) ，插座输出：307、 MC33984片选：HS0：前门电磁阀－开，插座输出：45HS1：前门电磁阀－关，插座输出：338、 MC33984片选：HS0：除霜器电机高速，插座输出：49HS1：除霜器电机低速，插座输出：379、 MC33984片选：HS0：音响电源，插座输出：52HS1：行驶记录仪电源，插座输出：4010、MC33984片选：HS0：开关有效电源，插座输出：76HS1：缓速器控制的源输出，插座输出：6911、MC33984片选：HS0：NC，插座输出：77HS1：NC，插座输出：7012、MC33984片选：HS0：倒档信号，插座输出：74HS1：NC，插座输出：6713、MC33984片选：HS0：NC，插座输出：50HS1：NC，插座输出：3814、MC33984片选：HS0：NC，插座输出：46HS1：NC，插座输出：34可编辑15、MC33984片选：HS0：NC，插座输出：43HS1：NC，插座输出：31备注：1、MC33984唤醒：MCU控制：PTC2(19)2、MC33984复位：MCU控制：PTC3(20).精品文档，欢迎下载。
16路开关量输入输出采集控制模块
C2000 M232-M 1路RS232转TCP/IP、16DI、16DO 带导轨增强型32位开关量网络采集模块使用说明目录第1章概述.................................................................................................................. - 3 - 第2章技术参数.......................................................................................................... - 5 - 第3章硬件说明.......................................................................................................... - 7 -3.1产品外观.......................................................................................................... - 7 -3.2 指示灯............................................................................................................. - 7 -3.3 引脚说明......................................................................................................... - 8 -3.4 接线示意图................................................................................................... - 11 - 第4章软件说明........................................................................................................ - 12 -4.1 虚拟串口管理程序....................................................................................... - 12 -4.1.1 使用快速设置进行设置.................................................................... - 12 -4.1.2 使用设置进行设置............................................................................ - 15 -4.1.3 使用批量设置进行通讯.................................................................... - 23 -4.1.4 延时补偿............................................................................................ - 23 -4.2 C2000设置程序 ......................................................................................... - 24 -4.2.1 使用快速设置进行设置.................................................................... - 25 -4.2.2 使用设置进行设置............................................................................ - 26 -4.2.3 使用批量设置进行设置.................................................................... - 28 -4.2.4 远程设置和远程查询状态................................................................ - 28 -4.3 IE浏览器设置（需知道转换器IP地址）.................................................. - 30 -4.4测试程序........................................................................................................ - 33 -4.3.1 C2000工作在“TCP Client”模式 ................................................ - 34 -4.3.2 C2000工作在“TCP Server”模式................................................ - 36 -4.5串口测试程序............................................................................................... - 40 - 第5章 MODBUS TCP协议介绍................................................................................... - 41 -5.1 通信协议.................................................................................................... - 41 -5.1.1 功能码................................................................................................ - 41 -5.1.2 寄存器列表........................................................................................ - 43 -5.1.3 错误代码表...................................................................................... - 46 -5.2 协议应用范例............................................................................................... - 46 -5.2.1 读寄存器命令举例............................................................................ - 47 -5.2.2 写寄存器命令举例............................................................................ - 49 - 第6章装箱清单........................................................................................................ - 51 - 第7章产品保修卡.................................................................................................... - 52 -第1章概述C2000 M232-M是增强型金属外壳带导轨的RS232和开关量到TCP/IP的协议转换模块，它向上提供10M/100M自适应以太网接口，向下提供1个标准RS232串行口和32个开关量接点。

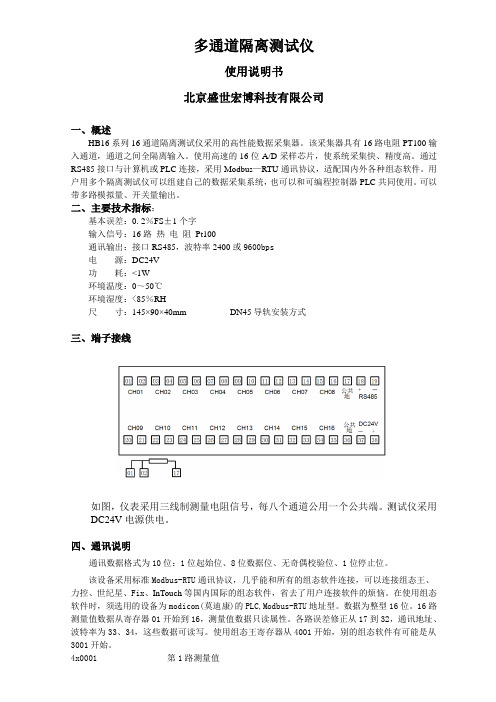

工业级16路PT100数据采集器使用说明书(盛世宏博)
多通道隔离测试仪使用说明书北京盛世宏博科技有限公司一、概述HB16系列16通道隔离测试仪采用的高性能数据采集器。
该采集器具有16路电阻PT100输入通道，通道之间全隔离输入。
使用高速的16位A/D采样芯片，使系统采集快、精度高。
通过RS485接口与计算机或PLC连接，采用Modbus—RTU通讯协议，适配国内外各种组态软件。
用户用多个隔离测试仪可以组建自己的数据采集系统，也可以和可编程控制器PLC共同使用。
可以带多路模拟量、开关量输出。
二、主要技术指标：基本误差：0.2％FS±1个字输入信号：16路热电阻Pt100通讯输出：接口RS485，波特率2400或9600bps电源：DC24V功耗：<1W环境温度：0～50℃环境湿度：<85％RH尺寸：145×90×40mm DN45导轨安装方式三、端子接线如图，仪表采用三线制测量电阻信号，每八个通道公用一个公共端。
测试仪采用DC24V电源供电。
四、通讯说明通讯数据格式为10位：1位起始位、8位数据位、无奇偶校验位、1位停止位。
该设备采用标准Modbus-RTU通讯协议，几乎能和所有的组态软件连接，可以连接组态王、力控、世纪星、Fix、InTouch等国内国际的组态软件，省去了用户连接软件的烦恼。
在使用组态软件时，须选用的设备为modicon(莫迪康)的PLC,Modbus-RTU地址型。
数据为整型16位。
16路测量值数据从寄存器01开始到16，测量值数据只读属性。
各路误差修正从17到32，通讯地址、波特率为33、34，这些数据可读写。
使用组态王寄存器从4001开始，别的组态软件有可能是从3001开始。
4x0001 第1路测量值4x0002 第2路测量值4x0003 第3路测量值例：读地址为1的仪表的第1路测量值（PV1=1000）发送数据为 01 03 00 00 00 01 84 0A返回数据为 01 03 02 03 E8 B8 FA (其中03 E8—1000)(其中01 是仪表地址，03是功能号，00 00是寄存器起始地址，00 01 表示读一个数，84 0A是校验码，返回数据中B8 FA是校验码。
SM3610 16通道触点型开关量输入端子模块使用说明书
通道保护
SM3610 端子模块内部，对应的每个通道都配置了快速熔断保险管(F1~F16 分别对应第 1～16 通 道)，用于保护系统在误加 250V 直流电压或交流峰-峰电压时不会损坏系统。 在更换保险管时，须先将模块的盖板用力拨开，更换完毕后，再将盖板盖好扣紧。
模块的安装与拆卸
敬请参阅 SM3310 模块“模块的安装与拆卸”中的相关内容。
15米25标签贴面din导轨卡槽25针d型插座接线端子座din导轨卡销左侧视图右侧视图sm3610端子模块外观示意图holliassm3610使用说明端子定义说明sm3610模块采用双层接线端子座现场信号线直接连接到模块的双层接线端子上端子定义如图2所示
HOL干接点开关量输入端子模块
1
HOLLiAS
SM3610
使用说明
端子定义说明
SM3610 模块采用双层接线端子座， 现场信号线直接连接到模块的双层接线端子上， 端子定义如图 2 所示。
图 2 SM3610 模块端子定义图 说明： * An、Bn(n=1~16)为开关量输入信号的正、负端； 更详细的接线说明，请参见《SM610/SM611/SM618/SM619 使用说明书》 。 *CHn(n=1~16)为对应通道编号； *VC、GND 为 48VDC 查询电源输入端子，与 SM610/SM611 连用时禁止接线； *NC 表示不接线或无实际物理连接。
技术指标
型号 SM3610.............................................................通用开关量输入端子模块 性能参数 通道保护.........................................................玻璃保险管，100mA 物理特性 尺寸规格....................................................... 长宽高=100.3mm108.5mm67.5mm 安装方式....................................................... 标准 35mm DIN 导轨 工作环境 工作温度....................................................... 0℃~50℃ 工作湿度....................................................... 5~95% 相对湿度,不凝结 存储温度....................................................... -20℃~75℃ 存储湿度....................................................... 5~95% 相对湿度,不凝结
智嵌物联 16 路网络继电器控制器 用户使用手册说明书
【智嵌物联】16路网络继电器控制器深圳总部地址：广东省深圳市宝安区新桥街道新桥社区新和大道6-18号1203网址： 电话：*************北京办事处地址：北京市房山城区德润街6号院8号楼3层电话：182****5439天猫店铺淘宝店铺京东店铺微信公众号公司官网修订历史版本日期原因V1.02021.06.27更新word样式、增加高级功能章节V1.12021.12.151、增加ASCII控制指令2、增加modbus功能码0x103、增加脉冲计数介绍4、增加设备间的一对一联动控制配置方法目录1.关于手册 (1)1.1命名规则 (1)1.2本手册适用型号 (2)1.3相关产品资料下载 (2)2.产品快速入门 (3)2.1功能特点 (3)2.2硬件准备 (3)2.3使用配置软件控制 (4)2.4使用网络调试助手控制 (8)3.产品规格 (9)3.1电气参数 (9)3.2工作环境参数 (9)3.3EMC防护等级 (9)3.4继电器规格 (9)3.5数字量输入参数 (10)3.6通信参数 (10)4.硬件接口及机械尺寸 (11)4.1产品接口布局 (11)4.1.1ZQWL-IO-1BX1C16、ZQWL-IO-2BX1C16接口布局 (11)4.1.2ZQWL-IO-1BXRC16、ZQWL-IO-2BXRC16接口布局 (12)4.1.3ZQWL-IO-1CNRC16、ZQWL-IO-2CNRC16、ZQWL-IO-1CN1C16、ZQWL-IO-2CN1C16 (13)4.1.4ZQWL-IO-1DXRC16、ZQWL-IO-1DX1C16、ZQWL-IO-2DXRC16、ZQWL-IO-2DX1C16 (14)4.2设备开关量输入 (14)4.3设备继电器输出接线 (16)4.4指示灯 (16)5.模块参数配置 (18)5.1智嵌网络IO配置软件 (18)5.2网页参数配置 (19)6.设备的高级功能 (23)6.1心跳包 (23)6.1.1心跳包 (23)6.1.2注册包 (23)6.2设备级联控制 (23)6.3设备DI输入状态自动上报 (24)6.4设备DI输入与DO输出联动 (24)6.5设备与设备之间联动 (25)6.6延时断开控制 (25)6.7定时控制 (26)6.8串口服务器功能 (26)7.模块通讯协议 (28)7.1自定义协议 (28)7.1.1控制指令 (28)7.1.2配置指令 (30)7.2ASCII控制协议 (32)7.2.1设置DO继电器输出状态 (32)7.2.2设置单路DO继电器状态 (32)7.2.3设置DO继电器延时断开时间 (33)7.2.4只读取DI状态 (33)7.2.5只读DO继电器状态 (34)7.2.6DI的脉冲计数值清零 (34)7.2.7只读DI的脉冲计数值 (35)7.3Modbus rtu协议 (35)7.4Modbus rtu指令码举例 (37)7.5Modbus TCP协议 (41)8.恢复出厂设置以及固件升级 (42)8.1恢复出厂设置 (42)8.2模块固件升级 (42)9.应用案例 (43)9.1网络IO控制器接入智嵌云控演示 (43)9.2网络IO控制器设备间一对一联动控制配置方法 (49)常见故障处理 (53)销售网络 (54)1.关于手册1.1命名规则智嵌物联继电器控制设备的命名规则如图 1.1所示。
FM136 16路交流220V开关量输入端子模块使用说
硬件产品手册北京和利时系统工程股份有限公司 6/28/2006目录1基本说明 (1)1.1 简介 (1)1.2 组成 (1)2原理说明 (2)3使用说明 (3)3.1端子接线说明 (3)3.2有源单线制接法 (4)3.3有源两线制接法 (4)3.4无源两线制接法 (5)3.5 状态指示灯说明 (5)4安装与拆卸 (6)4.1安装 (6)4.2拆卸 (6)5相关产品信息 (7)6技术指标 (7)HollySys端子模块FM136十六路交流220V开关量输入端子模块1基本说明1.1 简介FM136端子模块是16路交流220V开关量输入模块，将现场以220V AC为查询电源的16路开关量输入信号转换成以24VDC为查询电源的晶体管开关量信号，并通过40针扁平电缆将信号送入FM161系列DI模块，实现对220V AC/50Hz的交流开入信号的处理。
FM136模块在220V交流输入端子的L端加入了保险管，对模块进行限流保护。
从交流接线端子输入的220VAC查询电压，全部通道最大输入电流为250mA。
1.2 组成FM136模块主要由接线端子、LED灯、跳线器和40针牛角连接器构成，如图1-1所示。
LED灯D1～D16分别对应第1通道～第16通道；跳线器JP1～JP16分别对应第1通道～第16通道；接线端子J2～J9对应第1通道～第8通道, J11～J18对应第9通道～第16通道；图1-1 FM136模块外观图HollySys 1HollySys 2现场220V AC 交流开入信号由端子接入FM136端子模块后，经分压、整流、滤波、光耦转换成24VDC 晶体管开关量信号，通过FM131-C-A 底座送入FM161系列开关量信号输入模块，从而实现对查询电源为交流220V AC 的开关量信号的采集与处理。
FM136端子模块的电气原理接口框图如图2-1所示：图2-1 FM136端子模块的电气原理接口图3.1端子接线说明现场信号接到FM136端子模块的接线端子J2～J18上，其中J10为220V AC接线端子。
