电动机选择、参数计算链式
电动机及减速器的选择和计算
电动机及减速器的选择和计算电动机和减速器在机械传动系统中起着至关重要的作用，通过改变输出的转速和扭矩，实现各种工业设备的正常运行。
本文将介绍电动机和减速器的选择和计算过程，并提供一些实际应用中的例子。
1.电动机的选择：在选择电动机时，需要考虑以下几个因素：-功率需求：确定所需的驱动功率，通常以“千瓦”为单位。
这取决于所需的扭矩和旋转速度。
-工作环境：根据工作环境选择适合的电动机类型，如防爆电机、高温电机等。
-载荷特性：根据所提供的负载扭矩和转速特性，选择相应的电动机。
-效率要求：选择高效率的电动机可以降低能源消耗和运行成本。
2.电动机的计算：为了确定所需的电动机参数，可以使用以下公式进行计算：-功率计算：P=Tω，其中P为功率，T为扭矩，ω为角速度。
通过测量或计算负载的扭矩和旋转速度，可以确定所需的功率。
-转速计算：N=60ω/2π，其中N为RPM（每分钟转数），ω为角速度。
根据工作需求确定所需的转速。
-扭矩计算：T=9.55P/N，其中T为扭矩，P为功率，N为RPM。
通过计算所需的扭矩，可以确定适合的电机。
3.减速器的选择：在选择减速器时，需要考虑以下几个因素：-减速比：确定所需的输出转速与输入转速的比值。
根据实际需求确定减速比，以实现所需的扭矩和转速要求。
-负载特性：根据负载的特性，选择适当的减速器类型，如行星齿轮减速器、螺旋伞齿轮减速器等。
-精度要求：根据实际需求选择减速器的精度等级，以满足精度要求。
-效率要求：选择高效率的减速器可以降低能源消耗和运行成本。
4.减速器的计算：为了确定所需的减速器参数，可以使用以下公式进行计算：-减速比计算：i=Ns/Nm，其中i为减速比，Ns为输出转速，Nm为输入转速。
根据所需的输出转速和输入转速计算减速比。
-扭矩计算：Tm=Ta/i，其中Tm为电机输出扭矩，Ta为负载扭矩。
根据负载和减速比计算所需的电机输出扭矩。
-减速器效率计算：η=(Tm×Nm)/(Ta×Ns)。
电动机选择、参数计算链式
电动机选择、参数计算链式1. 介绍在各种机械设备中，电动机是非常常见的一个组件。
电动机的选择和参数计算是设计机械设备的重要步骤之一。
本文将介绍如何选择电动机以及进行参数计算的链式。
2. 电动机选择2.1 工作条件在选择电动机之前，首先需要明确工作条件。
包括电机的额定功率、额定转速、额定电压和额定电流等参数。
还需要考虑特殊工况下的最大负载和启动要求等。
2.2 负载特性了解负载的特性对电动机的选择也非常重要。
负载特性包括转矩特性和速度特性。
根据负载的转矩特性和速度特性，可以确定适合的电动机类型。
2.3 电动机类型常见的电动机类型有直流电机、交流异步电机和交流同步电机等。
根据工作条件和负载特性，选择适合的电动机类型。
2.4 电机额定功率根据负载的功率需求，选择适合的电动机额定功率。
通常情况下，电动机的额定功率应大于负载的功率需求，以保证电动机的正常工作。
2.5 电动机额定转速根据负载的速度需求，选择适合的电动机额定转速。
电动机的额定转速应能满足负载要求的转速范围，以保证负载的正常工作。
2.6 电动机额定电压根据工作条件和供电情况，选择适合的电动机额定电压。
电动机的额定电压应与供电电源的电压一致，以保证电动机的正常工作。
2.7 电动机额定电流根据工作条件和负载特性，计算出电动机的额定电流。
电动机的额定电流应小于电动机的额定电流，以保证电动机的正常工作。
3. 参数计算链式电动机的参数计算是选择电动机的前提。
在参数计算中，需要考虑电机的功率、转速、电压和电流等参数。
3.1 功率计算功率计算是电动机参数计算的重要步骤。
根据负载的功率需求和工作效率，计算出电动机的额定功率。
3.2 转速计算转速计算是电动机参数计算的另一个重要步骤。
根据负载的速度需求和工作效率，计算出电动机的额定转速。
3.3 电压计算电压计算是电动机参数计算的一个关键步骤。
根据电动机的额定功率和额定转速，计算出电动机的额定电压。
3.4 电流计算电流计算是电动机参数计算的最后一步。
电机选型计算公式
电机选型计算公式1.功率计算公式：功率（P）=扭矩（T）×角速度（ω）其中，功率单位为瓦特（W），扭矩单位为牛顿·米（Nm），角速度单位为弧度/秒（rad/s）。
2.转速计算公式：转速（n）=60×角速度（ω）÷（2×π）其中，转速单位为转/分钟（rpm），角速度单位为弧度/秒（rad/s），π取近似值3.143.扭矩计算公式：扭矩（T）=力（F）×杠杆臂长（r）其中，扭矩单位为牛顿·米（Nm），力单位为牛顿（N），杠杆臂长单位为米（m）。
4.电机转矩计算公式：电机转矩（Tm）= （9.81 × p × η × Fr）÷ （ηm × nm）其中，电机转矩单位为牛顿·米（Nm），重力加速度取9.81m/s²，压力系数（p）为1.2，机械效率（η）为机械传动系统的效率，Fr为所需要的负载力，电机效率（ηm）为电机的效率，机械效率和电机效率通常取0.85-0.925.电机电压计算公式：电机电压（V）=（Rm+Rl）×Im×K其中，电机电压单位为伏特（V），电机内部电阻（Rm）和线圈电阻（Rl）的单位为欧姆（Ω），电机电流（Im）的单位为安培（A），K为系数，通常取1.1-1.2这些公式仅为一般的电机选型计算公式，实际选型过程中还需要考虑其他因素，如电机的额定功率、额定电流、效率曲线等。
同时还需要根据具体的负载要求来确定电机需要的额外特性，如启动转矩、过载能力等。
因此，在进行电机选型计算时，最好参考电机制造商的技术手册和相关标准，以确保选型的准确性和可靠性。
电动机的选择计算公式大全
电动机的选择计算公式设计项目设计公式与说明结果1计算电动机功率２确定电动机转速３选择电动机dP＝2wP＝3221【查表２－３ｐ＇９】1Ｖ带传动功率０.９６（一条）2滚动轴承０.９９（两对）3齿轮传动效率０.９７（一对）wP＝４．０ＫＷ＝０．９１３dP＝wP＝913.00.4＝４．３８ＫＷwn＝１２５ｒ／ｍｉｎＶ带传动比0i＝２～４【ｉ查表２－２7P】单级直齿圆柱齿轮传动比1i＝３～５传动比合理范围i＝0i1i＝６～２０dn＝i w n＝（６～２０）×１２５＝７５０～２５００ｒ／ｍｉｎ根据功率及转速，查附录５（120P），选电动机：（１）Ｙ１３２ｓ－４额定功率５.５ＫＷ满载转速１４４０ｒ／ｍｉｎ同步转速１５００ｒｍｉｎ总传动比i＝wmnn＝１４４０／１２５＝１１．５２（２）Ｙ１３２ｍｚ－６额定功率５.５ＫＷ满载转速９６０ｒ／ｍｉｎ同步转速１０００ｒｍｉｎdP＝４．３８ＫＷdn＝７５０～２５００ｒ／ｍｉｎ４分配传动比５求各轴转速６求各轴输入功率６求各轴输入转矩总传动比i＝wmnn＝１４４０／１２５＝７．６８根据传动比，选方案（２）更合适。
取Ｖ带传动比为0i＝２齿轮传动比1i＝ii＝７．６８／２＝３．８４n＝in m＝2960＝４８０ｒ／ｍｉｎn＝in＝84.3480＝１２５ｒ／ｍｉｎⅠ轴P＝dP1＝４．３８×０．９６＝４．２０ＫＷⅡ轴P＝dP23＝４．２０×０．９９×０．９７＝４．０３ＫＷdT＝９５５０mdnP＝９５５０×96038.4＝４３．５７Ｎ·ｍT＝９５５０nP＝９５５０×48020.4＝８３．６１Ｎ·ｍT＝９５５０mdnP＝９５５０×12503.4＝３０７．８９Ｎ·ｍ选电动机Ｙ１３２ｍｚ－６n＝４８０ｒ／ｍｉｎn＝１２５ｒ／ｍｉｎP＝４．２０ＫＷP＝４．０３ＫＷdT＝４３．５７Ｎ·ｍT＝８３．６１Ｎ·ｍT＝３０７．８９Ｎ·ｍ一、带传动设计设计项目设计公式与说明结果确定设计功率d P 选择V 带轮型号确定带轮直径0d d d d 确定中心距a 和带长d L （１）由表9-9（P155）查得工作情况系数A K =1.3 （２）据式（9-17）。

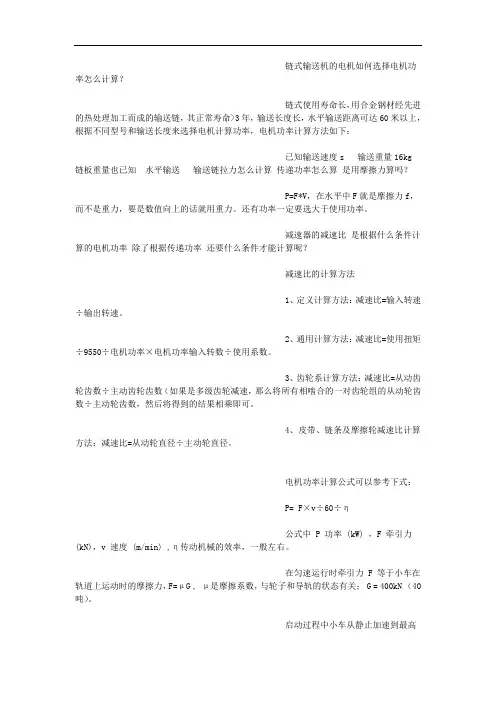

输送链电机选型计算
链式输送机的电机如何选择电机功率怎么计算？链式使用寿命长，用合金钢材经先进的热处理加工而成的输送链，其正常寿命>3年，输送长度长，水平输送距离可达60米以上，根据不同型号和输送长度来选择电机计算功率，电机功率计算方法如下：已知输送速度s 输送重量16kg 链板重量也已知水平输送输送链拉力怎么计算传递功率怎么算是用摩擦力算吗？P=F*V，在水平中F就是摩擦力f，而不是重力，要是数值向上的话就用重力。
还有功率一定要选大于使用功率。
减速器的减速比是根据什么条件计算的电机功率除了根据传递功率还要什么条件才能计算呢？减速比的计算方法1、定义计算方法：减速比=输入转速÷输出转速。
2、通用计算方法：减速比=使用扭矩÷9550÷电机功率×电机功率输入转数÷使用系数。
3、齿轮系计算方法：减速比=从动齿轮齿数÷主动齿轮齿数（如果是多级齿轮减速，那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数，然后将得到的结果相乘即可。
4、皮带、链条及摩擦轮减速比计算方法：减速比=从动轮直径÷主动轮直径。
电机功率计算公式可以参考下式：P= F×v÷60÷η公式中 P 功率 (kW) ，F 牵引力(kN)，v 速度 (m/min) ,η传动机械的效率，一般左右。
在匀速运行时牵引力 F 等于小车在轨道上运动时的摩擦力，F=μG , μ是摩擦系数，与轮子和导轨的状态有关； G = 400kN （40 吨）。
启动过程中小车从静止加速到最高速，还需要另一个加速的力， F = ma, m是小车和负载的总质量，a 是加速度，要求加速时间越短，a 越大，F 也越大。
所以牵引力还要加上这一部分。
可以把上面考虑摩擦力计算出的功率乘一个系数 k （可取～2倍）作为总功率。
k 越大，加速能力越强。
例如本例中如果取η=, μ=, k=，则P= F×v÷60÷η×k = ×400 ×60 ÷60 ÷× = kW顺便说一下，质量较大的物体加速过程可能较长，还要考虑采用什么电机，什么样的启动方式。
电机选型需要的参数及计算公式
电机选型需要的参数及计算公式电机选型一、三相异步电机输出扭矩与电机转速、功率的关系。
1、公式：T=9550P/n此公式为工程上常用的：扭矩；功率；转速三者关系的计算公式。
式中：T--扭矩；9550--常数（不必追究其来源）；P--电机的功率（KW）；n--输出的转速（转/分）注1：需要注意的是：若通过减速机计算扭矩时，要考虑齿轮传动效率损失的因素。
注2：电流I启=(4~7)I额，扭矩T启=(2~3) T额2、伺服电机扭矩计算公式:T=F*R*减速比。
例子：带动100kg的物体，R=50mm，减速比为：1：50，求伺服电机的扭矩？答案：100x9.8（重力加速度）x0.05x0.02=1.98N.M二、电机选型需要计算工作扭矩、启动扭矩、负载转动惯量，其中工作扭矩和启动扭矩最为重要。
1工作扭矩Tb计算：首先核算负载重量W，对于一般线形导轨摩擦系数μ=0.01，计算得到工作力Fb。
水平行走：Fb=μW垂直升降：Fb=W1.1齿轮齿条机构一般齿轮齿条机构整体构造为电机+减速机+齿轮齿条，电机工作扭矩Tb的计算公式为：其中D为齿轮直径。
1.2丝杠螺母机构一般丝杠螺母机构整体构造为电机+丝杠螺母，电机工作扭矩Tb 的计算公式为：其中BP为丝杠导程；η为丝杠机械效率（一般取0.9~0.95，参考下式计算）。
其中α为丝杠导程角；μ’为丝杠摩擦系数（一般取0.003~0.01，参考下式计算）。
其中β丝杠摩擦角（一般取0.17°~0.57°）。
2启动扭矩T计算：启动扭矩T为惯性扭矩Ta和工作扭矩Tb之和。
其中工作扭矩Tb 通过上一部分求得，惯性扭矩Ta由惯性力Fa大小决定：其中a为启动加速度（一般取0.1g~g，依设备要求而定，参考下式计算）。
其中v为负载工作速度；t为启动加速时间。
Ta计算方法与Tb计算方法相同。
3 负载转动惯量J计算：系统转动惯量J总等于电机转动惯量JM、齿轮转动惯量JG、丝杠转动惯量JS和负载转动惯量J之和。
电机选用计算公式及方法
电机选用计算公式及方法计算必要转矩：输送带起动时所需的转矩为最大。
先计算起动时的必要转矩。
滑动部的摩擦力F，F=μm·g=0.3×20×9.807=58.8[N]负载转矩T L=F·D/2·η+(58.8×100×10-3)/(2×0.9)=3.27[N·m]此负载转矩为减速箱输出轴的数值，因此需换算成电机输出轴的数值。
电机输出轴的必要转矩T MT M=T L/i·ηG=3.27/(60×0.66)=0.0826[N·m]=82.6[mN·m]（减速箱的传导效率ηG=0.66）按使用电源电压波动（220V±10%）等角度考虑，设定安全率为2倍。
82.6×2≈165[mN·m]起动转矩为165mN·m以上的电机，可参阅标准电机型号/性能表来选择。
电机：90YS40GV22，再选用可与90YS40GV22组合的减速箱90GK60H。
④确认负载惯性惯量：皮带·工作物的惯性惯量J m1=m1×(πM ·π·D)/60·i=(1750×π×100)/(60×60)=152. 7[mm/s]×D/ 2π)2=20×(π×100×10-3/2π)2=500×10-4[kg·m2]滚轮的惯性惯量J m2=1/8×m2×D2=1/8×1×(100×10-3)2=12.5×10-4[kg·m2]减速箱输出轴的全负载惯性惯量J=500×10-4+12.5×10-4×2=525×10-4[kg·m2]此处90GK60H的容许负载惯性惯量请参阅前述数据。
电机选型计算公式详解
电机选型计算公式详解1. 额定功率计算公式额定功率是指电机在额定工况下所能输出的功率。
一般情况下，额定功率可以通过以下公式计算：额定功率（kW）= 转矩（N·m）× 转速（rpm）÷ 9550。
其中，转矩可通过负载的要求来确定，转速则取决于电机的设计和工作条件。
由于转矩和转速单位不同，需要进行单位换算，将转速换算为弧度每秒。
2. 转矩计算公式转矩是电机输出的力矩，是电机选型中一个重要的参数。
转矩的大小取决于负载的要求和工作条件。
一般情况下，转矩可以通过以下公式计算：转矩（N·m）= 功率（kW）× 9550 ÷ 转速（rpm）。
其中，功率单位需要转换为千瓦，转速单位需要转换为弧度每秒。
3. 转速计算公式转速是电机旋转的速度，也是电机选型中需要考虑的一个重要参数。
一般情况下，转速可以通过以下公式计算：转速（rpm）= 频率（Hz）× 60 ÷ 极对数。
其中，频率是供电频率，极对数是电机的极数。
需要注意的是，该公式只适用于同步电机，而异步电机的转速会受到负载和电压等因素的影响。
4. 额定电流计算公式额定电流是指电机在额定工况下所需的电流大小。
一般情况下，额定电流可以通过以下公式计算：额定电流（A）= 额定功率（kW）× 1000 ÷ （3 × 额定电压（V）× 功率因数）。
其中，额定功率、额定电压和功率因数可以根据具体的需求确定。
以上是电机选型中常用的几个计算公式。
在实际应用中，根据具体的需求和条件，还可以使用其他的计算公式来进行电机选型。
选型过程中，除了考虑公式计算得到的参数外，还需要考虑负载要求、工作环境、电机的可靠性等因素。
因此，在进行电机选型时，不仅要熟悉计算公式，还需要综合考虑多个因素，从而选出最合适的电机型号和参数。
电机选型计算公式是进行电机选型的基础，可以根据具体的需求和工作条件，计算出电机的额定功率、转速、转矩等参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机选择、参数计算链式
选择适合的电动机并进行参数计算时，可以按照以下步骤进行：
1.确定负载特性：首先需要确定所需驱动的负载特性，包括
负载类型（例如链条）、负载重量或负载扭矩、所需转速
和运行周期等。
这些参数将对电动机的选择和参数计算产
生影响。
2.确定最大负载和转矩：通过测量或计算，确定负载的最大
力或扭矩要求。
这有助于确定所需电动机的额定转矩和功
率。
3.选择电动机类型：链条驱动通常适用于一些需要较大输出
转矩的应用，因此，有两种常见的选择：直流（DC）电动
机和交流（AC）电动机。
DC电动机在低速和高扭矩应用
方面性能较好，而AC电动机在高速和较大功率应用方面
较为常见。
4.确定额定转矩和功率：根据负载要求、工作条件和安全因
素，选择电动机的额定转矩和功率。
额定转矩一般要高于
实际负载所需的最大转矩，以确保电动机能够稳定运行。
5.考虑运行效率和环境条件：在选择电动机时，还需要考虑
运行效率和环境条件。
高效率的电动机能节省能源，而环
境条件如温度、湿度和防护等级将影响电动机的选型。
6.考虑电动机的控制方式：根据负载特性和应用需求，选择
适当的电动机控制方式，如变频控制、启动器或软起动器
等。
这有助于提供对电动机速度和扭矩的精确控制。
7.进行参数计算：根据所选电动机的类型和额定功率，经过
一些基本公式的计算，确定电动机的额定电流、额定电压和额定转速等参数。
对于链条驱动系统，还需要考虑链条的标称工作扭矩和额定功率等参数，以确保链条和电动机之间的匹配和适配。
需要注意的是，对于具体的应用和特定的工程要求，可能需要进行更详细和复杂的计算和分析。
