硅烷偶联剂处理填料工艺
硅烷偶联剂生产工艺
硅烷偶联剂生产工艺硅烷偶联剂是一种重要的有机硅中间体，常用于改进聚合物与无机填料的相容性，提高聚合物的力学性能和热稳定性。
硅烷偶联剂的生产工艺主要包括以下几个步骤。
1. 原料准备：硅烷偶联剂的主要原料是乙烯基三氯硅烷和异丙基三氯硅烷。
这两种原料可以通过工业化合成或购买获得，并经过初步纯化处理。
2. 反应体系配置：将得到的乙烯基三氯硅烷和异丙基三氯硅烷按照一定的摩尔比例混合，在适当的温度下加入溶剂，配置成反应体系。
3. 加入催化剂：在反应体系中加入适量的催化剂，用于促进硅烷偶联剂的反应。
常用的催化剂有钾碳酸盐、锌碳酸盐等。
4. 反应反应：将配置好的反应体系放入反应釜中，在所需的反应温度下进行反应，反应时间一般为数小时到数天不等。
反应温度和时间的选择要根据具体的硅烷偶联剂进行调整。
5. 精馏分离：反应结束后，将反应体系进行精馏分离，将未反应的原料和副产物分离出去，得到纯净的硅烷偶联剂。
6. 过滤、干燥和包装：将精馏得到的硅烷偶联剂进行过滤，去除杂质，然后进行干燥处理，使其达到所需的水分含量。
最后进行包装，通常采用塑料罐或塑料桶进行包装。
在硅烷偶联剂的生产过程中，需要注意以下几个关键点。
1. 反应条件的选择：合理选择反应温度和时间，确保反应能够充分进行，并达到所需的反应产率和产物质量。
不同硅烷偶联剂的反应条件会有所差异，需要根据具体情况进行调整。
2. 催化剂的选择：催化剂的选择要考虑其活性和选择性，以及对环境的安全性。
常用的催化剂有一些无毒、无污染的碱金属盐类物质。
3. 副反应的控制：硅烷偶联剂的生产过程中常伴随着一些副反应，例如聚合物的发生和畸变等。
对于副反应的控制需要严格控制反应条件和催化剂的使用量，以减少副反应的发生。
以上就是硅烷偶联剂的生产工艺及关键点的简要介绍。
通过科学合理地控制生产工艺，可以获得高质量的硅烷偶联剂，并满足不同应用领域的需求。
偶联剂及偶联剂在填料中的应用讲解
硅烷的偶联剂所形成的单 分子层。
若无机填料比表面积不明时，可确定为填料量的1%左右； 针对密度较小的填料时，用溶剂稀释使用效果更好。 热处理、干燥条件也是影响矿物表面改性效果的重要因素 。加热干燥过程实际上是矿物表面上部分氢键脱水形成共价 键的过程。如果干燥脱水不充分，残留的氢键。容易从外界 吸收水分，从而影响改性效果，进而影响复合材料的性能。
偶联剂
一、 概述
1、定义： 偶联剂是一类具有两性结构的物质，它们分子中的一部 分基团可与无机表面的化学基团反应，形成化学键合； 另一部分基团则有亲有机物的性质，可与有机分子发生 化学反应或产生较强的分子间作用，从而将两种性质截然 不同的材料牢固地结合起来，改善无机填料在聚合物基体 中的分散状态，提高填充聚合物材料的力学性能和使用性 能。
2、作用机理
（1）X基水解为羟基； （2）羟基与无机物表面存在的羟基生成氢键或脱水成醚键； （3）R基与有机物相结合。
H2O
缩合
3、水解条件
三烷氧基硅烷与水的作用是偶联作用的基础，大部分硅烷经水解 后为水溶性的，因此常用水作稀释剂配成溶液使用。
溶液的pH值对其稳定有很大影响。一般来讲，酸性和碱性都能促进水 解。 常用的酸有盐酸、醋酸、月桂酸等。但在调节酸碱性促进水解的同时， 也促进了硅醇之间的相互缩合，形成没有活性的聚合物。分子量大的缩 合物不溶于水，易从溶液中析出。对于水解产物易缩合的硅烷应在使用 前配置其水溶液。
6、常见硅烷偶联剂
KH550(γ-氨丙基三乙氧基硅烷
)
溶解性：可溶于有机溶剂，但丙酮、四氯化碳不适宜作释剂；可溶于 水。在水中水解，呈碱性。 主要应用于矿物填充的酚醛、聚酯、环氧、聚酰胺、碳酸酯等热塑性 和热固体树脂，能大幅度提高增强塑料的干湿态抗弯强度、抗压强度 、剪切强度等物理力学性能和湿态电气性能，并改善填料在聚合物中 的润湿性和分散性。
硅烷偶联剂应用现状及金属表面处理新应用
1 硅烷试剂的特征和作用机理硅烷试剂的一般结构式为:Y -R-SiX3,其中:X 是结合在硅原子上的水解性基团,如氯基、甲氧基、乙氧基、乙酰氧基等;Y 为有机官能团,如氨基,环氧基等;R 是具有饱和或不饱和键的碳链。
所以它分布在无机物与有机物界面上时,在相互没有亲和力而难以相容的界面之间起着“乳化剂”的作用[2～5] 。
由于界面现象非常复杂,单一的理论往往难以充分说明,对于硅烷试剂在界面的作用机理就有多种解释。
已经提出的关于硅烷试剂在无机物表面行为的理论主要有化学结合理论、物理吸附理论、氢键形成理论、可逆平衡理论等[4] 。
Arkies 提出的理论模式被认为是最接近实际的一种理论,硅烷试剂按这一机理在无机物表面上的反应过程如图1 所示;硅烷试剂首先接触空气中的水分而发生水解反应,进而发生脱水反应形成低聚物,这种低聚物与无机物表面的羟基形成氢键,通过加热干燥,发生脱水反应形成部分共价键,最终结果是无机物表面被硅烷覆盖。
从上述作用机理还可以看出,无机物的表面上不具有羟基时,就很难发挥出相应的作用或效果。
对于有机体系,大多数分子中都具有特定的官能团而表现出该聚合物的特性。
SA同聚合物有机宫能团发生化学反应,从而产生偶联效果,一般认为SA 对于固化过程中伴随着化学反应的热固性树脂效果最为明显,而对于缺乏反应性和极性基团的热塑性树脂效果差[5 ] 。
文献[3～5 ] 还给出了SA 与无机和有机物质的典型应用配合。
2 硅烷试剂的使用方法将硅烷试剂均匀地包覆在填料上大致可分为干法和湿法[6 ] 。
硅烷试剂的处理可根据填料的比表面积大小进行调整,一般是填料重量的1 % , 实际上处理时最好是用水、溶剂稀释后再进行使用。
最近因高速捏合机的改进及成本的降低,也有用硅烷试剂原液直接处理的。
处理后填料的干燥条件也是影响复合材料性能的重要因素之一,因为当干燥不充分时,还有许多氢键成为残留状态很容易从外部吸入水分,影响复合材料的物性。
硅烷偶联剂使用方法
硅烷偶联剂kh550使用方法硅烷偶联剂的使用方法主要有表面预处理法和直接加入法，前者是用稀释的偶联剂处理填料表面，后者是在树脂和填料预混时，加入偶联剂原液。
硅烷偶联剂配成溶液，有利于硅烷偶联剂在材料表面的分散，溶剂是水和醇配制成的溶液，溶液一般为硅烷（20%），醇（72%），水（8%），醇一般为乙醇（对乙氧基硅烷）、甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷）；因硅烷水解速度与PH值有关，中性最慢，偏酸、偏碱都较快，因此一般需调节溶液的PH值、除氨基硅烷外，其他硅烷可加入少量醋酸，调节PH值至4-5，氨基硅烷因具碱性，不必调节。
因硅烷水解后，不能久存，最好现配现用，适宜在一小时用完。
下面是一些具体应用，以供用户参考：（1）、预处理填料法：将填料放入固体搅拌机（高速固体搅拌机HENSHEL（亨舍尔）或V型固体搅拌机等），并将上述硅烷溶液直接喷洒在填料上并搅拌，转速越高，分散效果越好。
一般搅拌在10-30分钟（速度越慢，时间越长），填料处理后应在120℃烘干（2小时）。
（2）、硅烷偶联剂水溶液（玻纤表面处理剂）：玻纤表面处理剂常含有：成膜剂、抗静电剂、表面活性剂、偶联剂、水。
偶联剂用量一般为玻纤表面处理剂总量的0.3%-2%，将5倍水溶液首先用有机酸或盐将PH调至一定值，在充分搅拌下，加入硅烷直到透明，然后加入其余组份，对于难溶的硅烷，可用异丙醇助溶。
在拉丝过程中将玻纤表面处理剂在玻纤上干燥，除去溶剂及水份即可。
（3）、底面法：将5%-20%的硅烷偶联剂的溶液同上面所述，通过涂、刷、喷，浸渍处理基材表面，取出室温晾干24小时，最好在120℃下烘烤15分钟。
（4）、直接加入法：硅烷亦可直接加入“填料/树脂”的混合物中，在树脂及填料混合时，硅烷可直接喷洒在混料中。
偶联剂的用量一般为填料量的0.1%-2%，（根据填料直径尺寸决定）。
然后将加入硅烷的树脂/填料进行模型（挤出、注塑、涂覆等）。
大致的填料直径和使用硅烷的比例如下：填料尺寸使用硅烷比例60目0.1%，100目0.25%，200目0.5%，300目0.75%，400目1.0%，500目以上1.5%常用硅烷醇/水溶液所需PH值：产品名称处理时的溶剂适宜PH 值KH-550乙醇/水：9.0~10.0偶联剂是一种重要的、应用领域日渐广泛的处理剂,主要用作高分子复合材料的助剂。

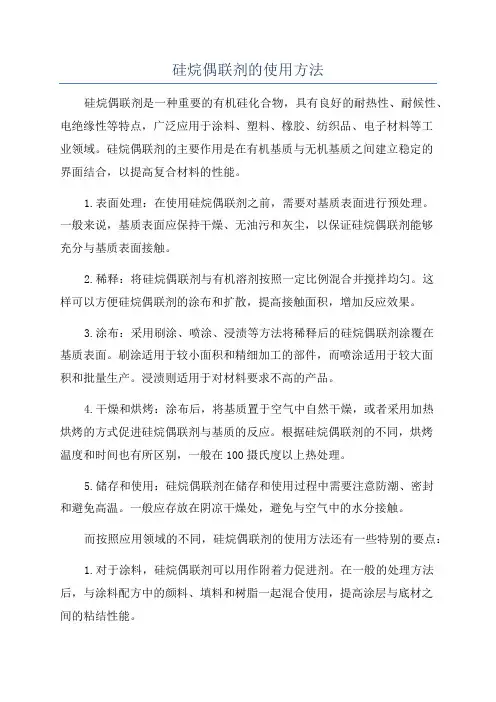

硅烷偶联剂的使用方法
硅烷偶联剂的使用方法硅烷偶联剂是一种重要的有机硅化合物，具有良好的耐热性、耐候性、电绝缘性等特点，广泛应用于涂料、塑料、橡胶、纺织品、电子材料等工业领域。
硅烷偶联剂的主要作用是在有机基质与无机基质之间建立稳定的界面结合，以提高复合材料的性能。
1.表面处理：在使用硅烷偶联剂之前，需要对基质表面进行预处理。
一般来说，基质表面应保持干燥、无油污和灰尘，以保证硅烷偶联剂能够充分与基质表面接触。
2.稀释：将硅烷偶联剂与有机溶剂按照一定比例混合并搅拌均匀。
这样可以方便硅烷偶联剂的涂布和扩散，提高接触面积，增加反应效果。
3.涂布：采用刷涂、喷涂、浸渍等方法将稀释后的硅烷偶联剂涂覆在基质表面。
刷涂适用于较小面积和精细加工的部件，而喷涂适用于较大面积和批量生产。
浸渍则适用于对材料要求不高的产品。
4.干燥和烘烤：涂布后，将基质置于空气中自然干燥，或者采用加热烘烤的方式促进硅烷偶联剂与基质的反应。
根据硅烷偶联剂的不同，烘烤温度和时间也有所区别，一般在100摄氏度以上热处理。
5.储存和使用：硅烷偶联剂在储存和使用过程中需要注意防潮、密封和避免高温。
一般应存放在阴凉干燥处，避免与空气中的水分接触。
而按照应用领域的不同，硅烷偶联剂的使用方法还有一些特别的要点：1.对于涂料，硅烷偶联剂可以用作附着力促进剂。
在一般的处理方法后，与涂料配方中的颜料、填料和树脂一起混合使用，提高涂层与底材之间的粘结性能。
2.对于塑料，硅烷偶联剂可以作为改性剂。
一般是将硅烷偶联剂与塑料原料一同加入到挤出机或注塑机中进行加工。
硅烷偶联剂会与塑料颗粒发生反应，在塑料表面形成一层致密的硅氧化物覆盖层，提高塑料的强度、硬度和耐热性能。
3.对于橡胶，硅烷偶联剂可以作为增强剂。
硅烷偶联剂与填充剂如炭黑颗粒反应生成硅氧化物覆盖层，提高填充剂与橡胶的相容性和分散性，从而改善橡胶的拉伸性能、耐磨性和耐候性。
4.对于纺织品，硅烷偶联剂可以作为阻燃剂。
硅烷偶联剂可以通过反应或吸附等方式降低纺织品的可燃性，提高纤维的防火性能，延缓燃烧速度，减少烟雾和有害气体的产生。
硅烷偶联剂的使用
硅烷偶联剂的使用方法⑴表面预处理法将硅烷偶联剂配成0.5～1%浓度的稀溶液，使用时只需在清洁的被粘表面涂上薄薄的一层，干燥后即可上胶。
所用溶剂多为水、醇、或水醇混合物，并以不含氟离子的水及价廉无毒的乙醇、异丙醇为宜。
除氨烃基硅烷外，由其它硅烷偶联剂配制的溶液均需加入醋酸作水解催化剂，并将pH值调至3.5～5.5。
长链烷基及苯基硅烷由于稳定性较差，不宜配成水溶液使用。
氯硅烷及乙酰氧基硅烷水解过程中伴随有严重的缩合反应，也不宜配成水溶液或水醇溶液使用，而多配成醇溶液使用。
水溶性较差的硅烷偶联剂，可先加入0.1～0.2%(质量分数)的非离子型表面活性剂，然后再加水加工成水乳液使用。
⑵迁移法将硅烷偶联剂直接加入到胶粘剂组分中，一般加入量为基体树脂量的1～5%。
涂胶后依靠分子的扩散作用，偶联剂分子迁移到粘接界面处产生偶联作用。
对于需要固化的胶粘剂，涂胶后需放置一段时间再进行固化，以使偶联剂完成迁移过程，方能获得较好的效果。
实际使用时，偶联剂常常在表面形成一个沉积层，但真正起作用的只是单分子层，因此，偶联剂用量不必过多。
硅烷偶联剂的使用方法主要有表面预处理法和直接加入法，前者是用稀释的偶联剂处理填料表面，后者是在树脂和填料预混时，加入偶联剂原液。
硅烷偶联剂配成溶液，有利于硅烷偶联剂在材料表面的分散，溶剂是水和醇配制成的溶液，溶液一般为硅烷（20%），醇（72%），水（8%），醇一般为乙醇（对乙氧基硅烷）、甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷）；因硅烷水解速度与P H值有关，中性最慢，偏酸、偏碱都较快，因此一般需调节溶液的P H值、除氨基硅烷外，其他硅烷可加入少量醋酸，调节P H值至4-5 ，氨基硅烷因具碱性，不必调节。
因硅烷水解后，不能久存，最好现配现用，适宜在一小时用完。
下面是一些具体应用，以供用户参考：（1）、预处理填料法：将填料放入固体搅拌机（高速固体搅拌机HE NSHE L（亨舍尔）或V型固体搅拌机等），并将上述硅烷溶液直接喷洒在填料上并搅拌，转速越高，分散效果越好。
橡胶用硅烷偶联剂
橡胶用硅烷偶联剂
橡胶用硅烷偶联剂的常见分子式为RSiX，其中R为不能水解的反应性有机官能基，如环氧基、乙烯基和甲基丙烯酸酯基等；X为可水解基团，如卤基、烷氧基、酰氧基等。
因此硅烷偶联剂既能与无机填料中的羟基又能与橡胶分子链相互作用，使两种不同性质的材料“偶联”，从而改善填充后橡胶的各种性能。
橡胶最常用的硅烷偶联剂是双【（三乙氧基硅烷基）-丙基】四硫化物、双【（三乙氧基硅烷基）-丙基】二硫化物、γ巯基丙基三甲氧基硅烷（A-189）等。
近年来美国康普顿公司开发的新一代硅烷偶联剂（3-辛酰基硫代-1-丙基三乙氧基硅烷）NXT，是硫代羧基硅烷，是为高填充白炭黑胶料而开发的，具有非常优异的性能，成为今后硅烷偶联剂发展方向。
硅烷偶联剂的一般选用原则是：聚烯烃橡胶多选用乙烯基硅烷；硫磺硫化胶多选用含硫硅烷偶联剂，如Si-69和Si-75等。
目前，使用偶联剂的方法主要有直接混合法和预处理法。
直接混合法是将硅烷偶联剂、无机填充料、橡胶按一定比例均匀混合，然后再加入其它助剂，以免阻碍偶联剂和聚合的作用，该法优点是可调节用量，但是分散效果不是很理想。
预处理法是先将硅烷偶联剂对无机填料进行表面处理，然后再加入橡胶中，根据处理方法不同又可分为干式处理法和湿式处理法。
干式处理法是在高速搅拌机中首先加入无机填料，在搅拌同时，将预先配置好的偶联剂溶液慢慢加入，并均匀分散在填料表面进行处理；湿式处理法则是在填料的制作过程中，用偶联剂处理液进行浸渍或将偶联剂添加到填料的浆液中，然后进行干燥。
偶联剂和偶联剂在填料中的应用
五、复合偶联剂
（1）铝钛复合偶联剂
铝钛复合偶联剂是以铝代替了部分作为偶联剂的中心原子，减少 了偶联剂价格较高的钛的含量，使成本得以降低。它兼具钛系、铝系 偶联剂的特点，偶联效果优于单一的钛酸酯、铝酸酯以及两者简单的 混合物。
（2）铝锆酸酯偶联剂
该类偶联剂是含铝、锆元素的有机络合物的低聚合物，铝锆酸脂类偶 联剂具有以下特点： a)价格低，其价格为硅烷偶联剂的一半左右； b)应用效果好，具有良好的水解稳定性； c)热稳定性好，可耐热到300℃；
偶联剂
一、 概述
1、定义： 偶联剂是一类具有两性结构的物质，它们分子中的一部 分基团可与无机表面的化学基团反应，形成化学键合； 另一部分基团则有亲有机物的性质，可与有机分子发生 化学反应或产生较强的分子间作用，从而将两种性质截然 不同的材料牢固地结合起来，改善无机填料在聚合物基体 中的分散状态，提高填充聚合物材料的力学性能和使用性 能。
四、其它偶联剂
（一）铝酸酯偶联剂
由福建师范大学于1985年研制，其结构与钛酸酯偶联剂类似，分子中 存在两类活性基团，一类可与无机填料表面作用；另一类可与树脂分 子缠结，由此在无机填料与基体树脂之间产生偶联作用。具有色浅、 无毒、使用方便等特点，热稳定性能优于钛酸酯偶联剂，价格仅为钛 酸酯偶联剂的一半。 铝酸酯偶联剂的用量一般为复合材料填料量的0.3%～1.0%。对于注 塑或挤出成型的塑料硬制品，为填料的1.0%左右，其他工艺成型制 品、软制品及发泡制品，用填料量的0.3%～0.5%。高比表面的填料 如氢氧化铝、氢氧化镁、白碳黑可用1.0%～1.3%。
（二）锆类偶联剂
锆类偶联剂是美国卡维东化学公司于1983年开发成功的一类偶联剂。 锆类偶联剂不仅可以促进无机物和有机物的结合，而且还可以改善填 料体系的性能。 它的特点是能显著降低填料体系的黏度，它可以抑制填充粒子间的相 互作用，降低填料体系的黏度，从而可提高体系的分散性和增加填充 量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅烷偶联剂处理填料工艺
硅烷偶联剂是一种常见的表面处理剂，广泛应用于填料工艺中。
其作用是将填料表面覆盖上一层硅氧化物（SiO2）薄膜，从
而实现填料与基质之间的良好相容性和黏附性。
硅烷偶联剂的处理工艺一般分为以下几个步骤：
1. 清洗：将填料进行清洗和处理，除去表面的杂质和油脂。
常用的清洗方法包括溶剂清洗、酸碱清洗等。
2. 选择合适的硅烷偶联剂：根据填料的性质和应用要求选择合适的硅烷类别，如氨基硅烷、甲基硅烷等。
3. 制备硅烷溶液：将选定的硅烷偶联剂溶解于适量的溶剂中，通常选用的溶剂有乙醇、丙酮等。
溶液的浓度和配比需要根据具体的填料和处理要求进行调整。
4. 浸渍处理：将填料浸泡在硅烷溶液中，保持一定时间。
浸泡时间一般在几分钟到几十分钟不等，具体时间也需要根据填料的性质和处理要求来确定。
5. 干燥：将浸泡后的填料通过烘干等方式去除溶剂，使硅烷偶联剂能够在填料表面形成均匀的硅氧化物薄膜。
通过以上处理工艺，填料的表面就能够成功地被硅烷偶联剂覆盖，从而提高填料与基质之间的相容性和黏附性。
这样可以改
善填料的分散性、增加填料与基质的结合强度，同时还可以提高填料的耐磨、耐腐蚀等性能，进一步扩大填料的应用领域。
