RTK操作说明

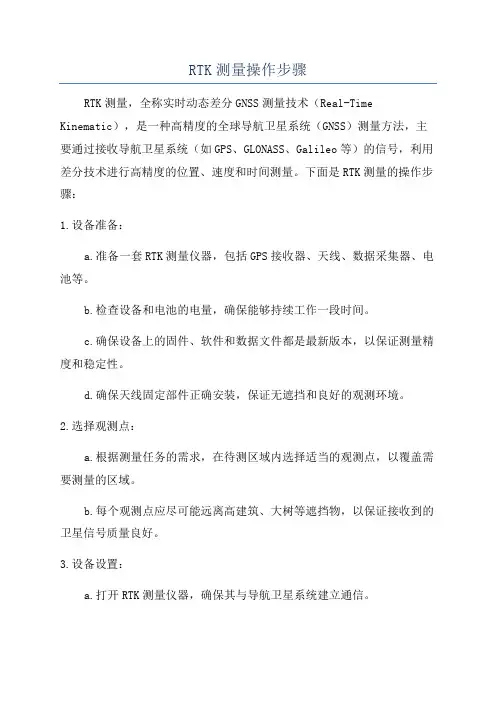

RTK测量操作步骤
RTK测量操作步骤RTK测量，全称实时动态差分GNSS测量技术（Real-Time Kinematic），是一种高精度的全球导航卫星系统（GNSS）测量方法，主要通过接收导航卫星系统（如GPS、GLONASS、Galileo等）的信号，利用差分技术进行高精度的位置、速度和时间测量。
下面是RTK测量的操作步骤：1.设备准备：a.准备一套RTK测量仪器，包括GPS接收器、天线、数据采集器、电池等。
b.检查设备和电池的电量，确保能够持续工作一段时间。
c.确保设备上的固件、软件和数据文件都是最新版本，以保证测量精度和稳定性。
d.确保天线固定部件正确安装，保证无遮挡和良好的观测环境。
2.选择观测点：a.根据测量任务的需求，在待测区域内选择适当的观测点，以覆盖需要测量的区域。
b.每个观测点应尽可能远离高建筑、大树等遮挡物，以保证接收到的卫星信号质量良好。
3.设备设置：a.打开RTK测量仪器，确保其与导航卫星系统建立通信。
b.进入设备设置界面，设置测量参数，如观测间隔、卫星系统、观测模式、坐标系等。
c.设置测量仪器的参考站坐标，在测量过程中将自动与参考站进行差分计算。
4.安装天线：a.将天线正确安装在天线固定部件上，并调整天线水平方向，以保证测量精度。
b.连接天线与测量仪器，并确保天线接收到卫星信号。
5.开始观测：a.在每个观测点，按下“开始测量”按钮，测量仪器将自动记录卫星观测数据。
b.观测过程中，保持测量仪器的稳定，避免震动和干扰，以保证观测数据的质量和准确性。
6.观测结束：a.观测时间一般为数分钟至数十分钟，根据实际需求进行设定。
b.当观测时间到达设定值时，测量仪器会自动停止观测，并保存观测数据。
c.检查观测数据的质量，并根据需要，进行后续处理和分析。
7.数据处理：a.将观测数据导入计算软件，进行数据处理和差分计算。
b.对观测数据进行质量控制，包括检查数据完整性、剔除异常值等。
c.根据差分计算结果，得到高精度的位置、速度和时间信息，并进行误差分析和评估。
RTK操作说明
RTK操作说明（S82、S86）方法1．操作：工程→新建工程→输入作业名称，选择“向导”，点击ok→选择“北京54椭球”，点击“下一步”→输入中央子午线→点击“确定”→点击“设置”→选择“其他设置”中的“移动站天线高”→输入天线高，并选择直接显示实际高程→去至少两个已知点测量84等坐标（每个点可以多测几次，比较一下选择最好的点）→点击“设置”，选择控制点坐标库，→点击“增加”→输入已知点坐标，点击“ok” →选择“从坐标管理库选点” →选择“导入”→选择扩展名为RTK(例：905.RTK) →选择与刚才输入的已知点坐标对应的84坐标→在弹出的对话框中点击“ok” →增加第二个已知点（重复增加第一个已知点的操作）→增加若干点完毕后，点击“保存”→为参数文件起一个名字→点击“确定”→点击“ok” ”→点击“应用” →点击“设置”→选择“测量参数”，“四参数设置”→察看比例尺是否接近于1（最好小数点后有5个9或者5个0）→开始测量或放样工作方法2. 工程→新建工程→输入作业名称，选择“套用”，点击ok→选择被套用的工程设置文件（例：905.ini）→点击“确定”→点击“工具”，“校正向导”→选择“基准站架在未知点”，下一步→输入当前已知点坐标及天线高，点击“校正”→检合然后开始作业。
RTK简易操作步骤（以ｓ８２为例）ＲＴＫ由两部分组成：基准站部分和移动站部分。
其操作步骤是先启动基准站，后进行移动站操做。
一．基准站部分１．架好脚架于已知点上，对中整平（如架在未知点上，则大致整平即可）。
２．接好电源线和发射天线电缆。
注意电源的正负极正确（红正黑负）。
３．打开主机和电台，主机开始自动初始化和搜索卫星，当卫星数和卫星质量达到要求后（大约１分钟），主机上的ＤＬ指示灯开始５秒钟快闪２次，同时电台上的TX指示灯开始每秒钟闪１次。
这表明基准站差分信号开始发射，整个基准站部分开始正常工作。
注意：为了让主机能搜索到多数量卫星和高质量卫星，基准站一般应选在周围视野开阔，避免在截止高度角15度以内有大型建筑物；为了让基准站差分信号能传播的更远，基准站一般应选在地势较高的位置。

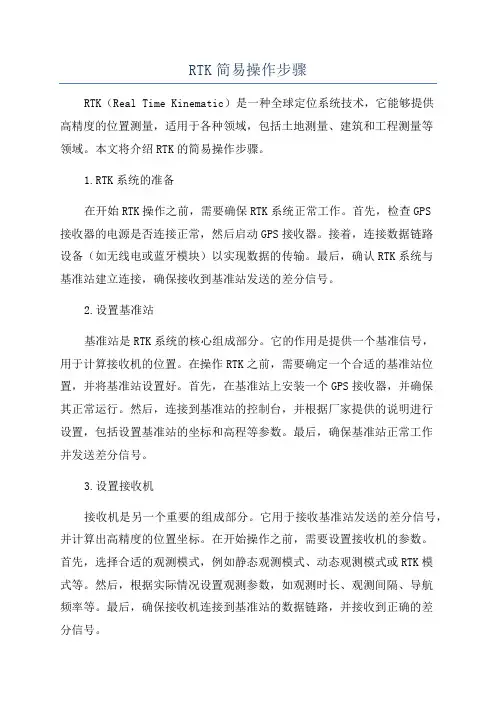

RTK简易操作步骤
RTK简易操作步骤RTK（Real Time Kinematic）是一种全球定位系统技术，它能够提供高精度的位置测量，适用于各种领域，包括土地测量、建筑和工程测量等领域。
本文将介绍RTK的简易操作步骤。
1.RTK系统的准备在开始RTK操作之前，需要确保RTK系统正常工作。
首先，检查GPS接收器的电源是否连接正常，然后启动GPS接收器。
接着，连接数据链路设备（如无线电或蓝牙模块）以实现数据的传输。
最后，确认RTK系统与基准站建立连接，确保接收到基准站发送的差分信号。
2.设置基准站基准站是RTK系统的核心组成部分。
它的作用是提供一个基准信号，用于计算接收机的位置。
在操作RTK之前，需要确定一个合适的基准站位置，并将基准站设置好。
首先，在基准站上安装一个GPS接收器，并确保其正常运行。
然后，连接到基准站的控制台，并根据厂家提供的说明进行设置，包括设置基准站的坐标和高程等参数。
最后，确保基准站正常工作并发送差分信号。
3.设置接收机接收机是另一个重要的组成部分。
它用于接收基准站发送的差分信号，并计算出高精度的位置坐标。
在开始操作之前，需要设置接收机的参数。
首先，选择合适的观测模式，例如静态观测模式、动态观测模式或RTK模式等。
然后，根据实际情况设置观测参数，如观测时长、观测间隔、导航频率等。
最后，确保接收机连接到基准站的数据链路，并接收到正确的差分信号。
4.进行RTK观测在设置完成后，即可开始进行实际的RTK观测。
首先，选择一个合适的测量点，并在接收机上记录其起始观测时间。
然后，让接收机自动进行观测，并记录导航数据。
在观测过程中，需要保持接收机与基准站的连线稳定，并确保接收机接收到足够数量和质量的卫星信号。
观测时间的长短取决于测量点的要求和实际情况。
5.后处理差分数据在观测完成后，需要对采集到的数据进行后处理。
后处理的目的是计算出更加精确的测量结果，并去除误差。
首先，使用后处理软件导入接收机记录的数据和基准站发送的差分信号，并根据相应的算法进行数据处理。
RTK具体操作过程
RTK具体操作如下：1.基准站操作：A 输入RTKN，回车，按几下Menu键，进入基准站B选择“坐标系”图标，回车：①选择“参考坐标系”，在·Datum:后，选择坐标系统WGS-84,回车；②选择“投影参数”，在·Center Mer.(Lo):后输入所选择的坐标系统的中央子午线（如103﹕33﹕00），“﹕”的输入是按住Shift键的同时，按*键；在·X-Const:后输入0；在·Y-Const:后输入500000；在·Scale(K)：后输入1;③选择“转换参数”，在·Switch:后，选择Off;④选择“七参数”，在·Switch:后，选择Off。
C选择“基准站”图标，回车：①选择“基准站坐标”，按TAB键几次，获得基准站的近似坐标值，输入Ant_H值;②选择“发射间隔”，在·Rate:后，选择1;③选择“差分模式”，在·Mode:后，选择“RTK Mode”, 在·Diff.Output:后，选择“CMR”;④选择“设置基准站”，在·Transform To WGS84:后，选择Off。
回车后选OK，之后，先选“Y”后选“N”。
这样，基准站就设置完毕。
2.移动站操作：A 输入RTKN，回车，按几下Menu键，进入移动站B 选择“坐标系”图标，回车：①选择“参考坐标系”，在·Datum:后，选择坐标系统（Beijing-54或CHINA-80）,回车；②选择“投影参数”，在·Center Mer.(Lo):后输入所选择的坐标系统的中央子午线（如105﹕00﹕00），“﹕”的输入是按住Shift键的同时，按*键；在·X-Const:后输入0；在·Y-Const:后输入500000；在·Scale(K)：后输入1;③选择“转换参数”，在·Swit ch:后，选择Off;④选择“七参数”，在·Switch:后，选择Off。
RTK操作说明(很全面很详细的)
十、线路放样---参数设置
十、线路放样---参数设置
最小值，最大值：点放样下面的圆圈提示和报警提示，当离放样点的距离小 于最大值并且选择了声音提示时，就给出声音提示。
北方向、线方向：线路放样和点放样两种方向指示模式的互相切换。 属性赋值里程：测量点时是否把里程作为属性。 显示所有放样路线：如果选择了就显示所有的放样路线。 显示标志点：如果选择了就在图中显示所有的标志点。 显示加桩点：如果选择了就在图中显示所有的加桩点。
七、碎部点测量---手动采集
七、碎部点测量---自动采集
八、点放样
八、点放样----增加放样点
八、点放样----确定放样点位
九、直线放样---增加放样直线
九、直线放样---确定直线位置
十、线路放样----线路设置
根据线路设计所 需要的设计要素按照软 件菜单提示录入后，软 件按要求计算出线路点 坐标和图形。道路设计 菜单包括两种道路设计 模式：元素模式和交点 模式
静态/GPRS/ 数据链灯 GSM指示灯
卫星/蓝 牙灯
电源灯
开关键
三、注意事项------基准站架设
基准站架设的好坏，将影响移动站工作的速度，并对移动站 测量质量有着深远的影响，因此用户注意使观测站位置具有以下 条件： 在10度截止高度角以上的空间部应没有障碍物； 邻近不应有强电磁辐射源，比如电视发射塔、雷达电视发射天线 等，以免对RTK电信号造成干扰，离其距离不得小于200m； 基准站最好选在地势相对高的地方以利于电台的作用距离； 地面稳固，易于点的保存。 用户如果在树木等对电磁传播影响较大的物体下设站，当接收机 工作时，接收的卫星信号将产生畸变，影响RTK的差分质量，使 得移动站很难FIXED。
3填写七参数设置未启用可以不填写和高程拟合参数设置未启用可以不填写最后确定工程新建完毕五参数设置作业文件名五参数设置椭球设置五参数设置投影参数设置五参数设置四参数设置五参数设置七参数设置五参数设置高程拟合参数设置六求转换参数控制点坐标库六求转换参数输入已知坐标六求转换参数增加原始点坐标六求转换参数保存及查看参数七碎部点测量手动采集七碎部点测量自动采集八点放样八点放样增加放样点八点放样确定放样点位九直线放样增加放样直线九直线放样确定直线位置十线路放样线路设置根据线路设计所需要
RTK使用操作说明
RTK使用操作说明RTK是一种高精度的实时动态定位技术，广泛应用于测绘、导航、建设和航空等领域。
本篇文章将为您介绍如何使用RTK进行测绘和导航。
首先，为了使用RTK精确定位，您需要准备以下设备：1.RTK接收机：用于接收卫星信号，并计算位置坐标。
2.基站接收机：作为测量参考点，提供精确的测量数据。
3.移动终端设备：用于接收RTK信号，并显示实时位置信息。
接下来，我们将介绍RTK的使用步骤：1.设置基站：首先，选择一个适合的位置设置基站。
通常情况下，基站应尽量远离高建筑、树木或任何可能阻碍卫星信号的物体。
确保基站接收机连接稳定的电源，并将其通过电缆与计算机或移动终端连接。
2.启动基站接收机：按照基站接收机的说明手册，启动基站接收机。
等待一段时间，直到基站接收机到足够的卫星信号并进行定位。
3.设置移动终端：确保移动终端设备已连接到RTK接收机。
根据移动终端设备的说明手册，安装并打开相关的RTK应用程序或软件。
确保移动终端设备在开放区域，以便接收到足够的卫星信号。
4.进行RTK定位：启动RTK应用程序或软件，选择合适的工作模式。
通常有固定解和浮动解两种模式。
固定解表示精度较高，浮动解表示精度较低。
根据实际需求选择合适的模式。
5.监测定位质量：在RTK应用程序或软件中，可以查看定位精度及信号质量等相关信息。
通常情况下，定位精度以厘米为单位。
如果定位精度较低，可能需要调整设备位置或进行其他操作来改善信号质量。
6.进行测绘或导航：一旦定位精度满足要求，您可以开始进行测绘或导航工作。
在移动终端设备上，您可以查看当前位置坐标、航向等相关信息。
同时，您还可以使用RTK技术提供的导航功能进行路径规划和导航操作。
总结：使用RTK进行测绘和导航是一项精确而强大的技术。
通过正确设置基站和移动终端设备，并选择合适的工作模式，您可以获得高精度的位置信息。
无论是测绘还是导航，RTK技术都能帮助您提高效率和准确性。
RTK操作说明
RTK静态软件操作说明1、新建项目（坐标系统选择、控制网等级选择）2、导入数据（文件名8位：机型号+点号+天数+次数）3、“观测数据文件”中更改“量取天线高”，量取方式为“天线斜高”4、解算基线：合格--红色不合格--灰色--重新解算（双击）--高度接截至角/历元间隔调节5、剔除卫星观测不连续数据，后重新解算基线。
6、检测闭合环和重复基线（一般基线合格，闭合环也合格）7、录入已知点坐标8、平差参数设置中（进行已知点与坐标系匹配检查前“对勾”去掉）9、网平差计算10、成果输出RTK的数据导入Txt格式下导入新建工程的Info文件夹下Txt格式中“X,Y,Z”RTK操作说明(测量、放样、动态、静态)：1、基站建立，安装各部件，两组三脚架，可不用调平。
电瓶连接：建立时，先负后正，然后开机；拆卸时，先关机，先负后正（红正黑负）。
2、移动站建立，机头、天线、架杆、手簿的连接。
3、手簿的设置：a.双击蓝牙（蓝牙管理器）—扫描设备—移动机头（4521）—串口服务—“串口/连接方向/活动…=comX/连出/否…”。
b.打开工程之星,在配置中设置：工程设置：（坐标系/天线高/存储/显示/其他），可自由编辑“坐标系（北京54、西安80）”。
仪器设置：电台设置：端口号与基站电台端口号应一致，在窗口下方信号显示基站电台端口号。
端口设置（GPS端口）：端口为蓝牙管理器中显示的端口号，波特率为115200。
c.坐标参数转换：在默认状态(WPG4)下，测量至少两个已知点（一般为四个已知点），保存后，计算转换参数，再次保存并应用。
d.校正参数：输入已知点坐标X/Y/Z,输入“杆高—1.8m”点击校正。
e. 将转换参数应用到测量点上，可得到高精度的固定解。
T20的设置操作▪BAT表示内置电池：长亮表示供电正常，闪烁表示电量不足。
▪PWR表示外接电源：长亮表示供电正常，闪烁表示电量不足。
▪BT表示蓝牙连接：当蓝牙连接上BT灯长亮。
RTK工作操作步骤
RTK工作操作步骤RTK（实时动态准确度）是一种常见的全球定位系统（GPS）技术，它能提供更高的定位精度和精确度。
下面是RTK工作操作步骤的详细解释：1.准备工作：在进行RTK测量之前，需要进行一些准备工作，包括选择适当的RTK 设备（包括基站和测量设备），确保设备的电池充满电，并确保设备正常工作。
2.设置基站：首先，要选择一个适当的位置来设置基站。
理想的基站位置应该是高且开放的，以确保信号的畅通，并且应尽量远离可能干扰信号的物体。
将基站放在三脚架上，确保其稳定且不易受到外部干扰。
3.启动基站：打开基站设备，并将其连接到电源。
然后，选择合适的设置，如坐标系统和测量单位，并确保时区和时钟设置正确。
4.基站数据记录和广播：在基站开始工作之前，需要设置要记录的数据类型和间隔，并选择要通过无线电信号广播出去的数据。
这些数据通常包括位置信息、观测值和校正数据。
5.设置移动装置：接下来，需要设置移动装置，也称为移动接收机。
确保移动装置与基站在相同的坐标系统和测量单位下工作。
在启动移动装置之前，确保其连接到移动设备上的天线，并且移动设备的设置与基站相匹配。
6.配对基站和移动装置：在移动装置启动之前，需要确保其与基站正确配对。
这通常需要在移动装置的设置菜单中输入基站的IP地址和端口号，并确保连接是正常的。
7.开始RTK测量：确认基站和移动装置已准备就绪后，即可开始进行RTK测量。
这通常包括将移动装置放置在要测量的物体或区域附近，并等待信号稳定。
8.数据处理：在进行RTK测量期间，基站将实时测量数据传输到移动装置。
移动装置将这些数据与自身的测量数据进行比较，并使用差分校正数据来计算更准确的位置。
9.结束测量：在完成测量任务后，需要关闭基站和移动装置，并保存测量数据以备后续分析。
同时，还应检查设备的电池电量，并确保其已充满电以供下次使用。
10.数据后处理：在RTK测量结束后，可以进行进一步的数据处理和分析。
这可以包括将测量数据导入GIS软件或地图制作软件，以生成详细的地图或测量报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RTK操作说明
RTK是一种高精度定位技术，通过全球定位系统（GPS）、北斗卫星导航系统、伽利略卫星导航系统等卫星系统的辅助定位，实现了高精度的测量和定位。
RTK技术在测绘、土地管理、交通运输、军事应用等领域有着广泛的应用。
本文将介绍RTK的操作说明，以便用户更好地使用该技术。
一、硬件配置
RTK系统由测量仪器、数据采集器、导航天线、电池等组成。
在使用RTK前，需要先对硬件进行配置。
首先，将数据采集器和导航天线与测量仪器进行连接。
其次，将电池插入测量仪器中并充电。
最后，将导航天线放置在开阔的场地上，保证其能够接收到卫星信号。
二、软件设置
1、基站设置
RTK测量需要至少两个测量站：一个基站和至少一个移动站。
基站负责收集卫星信号并将数据传输到数据采集器中，移动站则用于实际的测量工作。
先来对基站进行设置。
将基站放置在固定的位置，打开测量仪器并进入设置界面。
在设置界面中，选择“基站模式”并设置基站的位置。
2、移动站设置
将移动站带到需要测量的场地上，并将测量仪器打开。
在设置界面中选择“移动站模式”并设置移动站的位置。
如果需要进行差分测量，则需将基站和移动站间的基线长度设置到测量仪器中，并确保两个站已经建立通信。
三、开始测量
1、单次观测
单次观测适用于需要快速获得测量结果的场合。
在单次观测模式下，移动站会自动进行快速差分计算，输出测量结果。
在实际
操作中，可以通过界面上的实时数据显示来监测卫星信号质量以及差分修正的效果。
2、静态测量
静态测量适用于精度要求较高的场合。
静态测量需要在设置好基站和移动站位置后，进行一段时间的数据观测，并进行数据处理和差分计算后才能输出测量结果。
在进行静态测量时，需要在一定时间内保证测量站固定不动，以避免误差。
3、动态测量
动态测量适用于移动设备的测量场合。
通过动态测量，可以获得物体的运动轨迹和速度等信息。
在进行动态测量时，需要设置好移动站的测量模式，并进行数据采集和处理，最终得到测量结果。
需要注意的是，在动态测量时，应避免测量站的移动速度过快，以免影响测量精度。
四、结束测量
完成测量后，需要及时停止测量，并保存数据。
在结束测量前，应退回到设置界面，将移动站和基站从系统中删除。
在完成数据保存后，可以将硬件设备进行关闭和拆卸，以便进一步的维护和保养。
总之，RTK技术应用广泛，但是需要用户进行一定的硬件配置和软件设置才能使用。
用户在使用RTK技术时，需要根据实际场合选择合适的测量模式并按照操作说明进行操作，以获得精确的测量结果。
