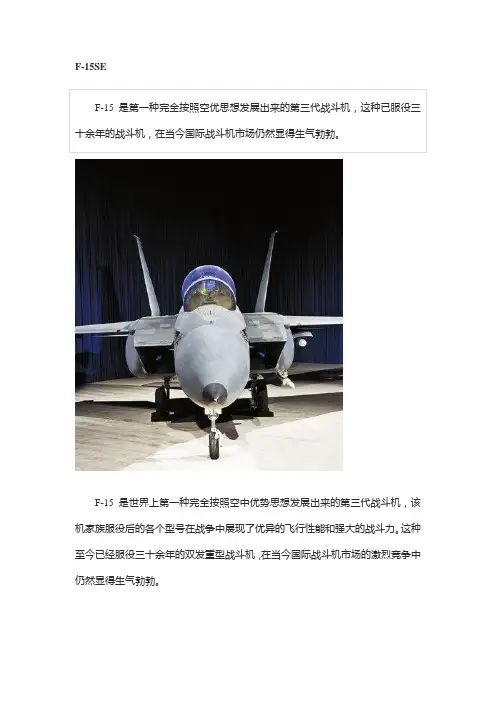

F-15SE
F-15SEF-15是世界上第一种完全按照空中优势思想发展出来的第三代战斗机，该机家族服役后的各个型号在战争中展现了优异的飞行性能和强大的战斗力。
这种至今已经服役三十余年的双发重型战斗机，在当今国际战斗机市场的激烈竞争中仍然显得生气勃勃。
美国波音公司在2009年3月17日公开展示了F-15最新改型样机，称为F-15SE“沉默鹰”。
这个机型宣称采用低信号特征的隐身技术，并且在展示样机上公开了各挂1枚AIM-120C的内部弹舱设计。
波音推出“沉默鹰”项目主要是利用F-15原有的良好设计基础，采用四代机所验证过的现代化低信号特征技术进行改进，以比较低的投入使该机具备更低的信号特征和更强的战场生存能力。
波音在合并麦道之后，获得了后者军用飞机产品的丰厚馈赠，尤其是F/A-18和F-15这两个成功的战机家族。
波音近年来在军用航空市场上非常重视F-15E改型多用途战斗机的开发，先后成功向韩国和新加坡出口F-15K和F-15SG这两个型号，证明F-15这个“老兵”在重型战斗机市场上雄风尤在。
长期在民用航空市场的拼杀，使波音公司非常擅长产品的市场开发。
波音对航空产品的包装、宣传和推广工作有着丰富的经验，这些经验对军用航空产品的开发和销售同样起到了积极的作用。
波音在合并麦道之前参与的几次美国空军战斗机竞争中全部失败，即使是兼并麦道之后参与的新一代军机项目，也屡挫于庞大的洛·马之手。
因此，在当前波音军机部门的一系列产品中，F/A-18E/F和F-15E都没有足以在新型战斗机竞争中取胜的吸引力，其致命缺陷之一就是隐身性能严重不足。
而F-15SE的出现，就是波音为适应国际先进战斗机市场上对战机隐身要求的产物，这个型号的开发使F-15这种中规中矩的三代机披上了“隐身”的外衣。
该机的出现无论是概念炒作也好，认真也罢，都使搭上隐身“末班车”的F-15在技术水平上提高了一个层次。
设计思想和技术手段解析现代隐身作战飞机的结构设计上最有代表性的特点就是内部弹舱的使用，没有这个设计的新型战斗机只能称为部分隐身设计。
F-35综合航电系统详解：比F-22更加先进
F-35综合航电系统详解：比F-22更加先进通常认为美国F-15和F-16是典型的高低搭配的第三代战斗机，而F-22和F-35则分别是它们的后继机，因此从辈分上讲F-22和F-35当属第四代战斗机。
但从开发时间和进入服役时间看，F-35要远远晚于F-22。
经过了近20年的努力，F-22最近才刚刚进入初始作战状态(IOC)，而F-35要到2010年以后才能进入现役。
由于电子技术发展迅速，更新换代周期远远短于飞机本身，这就注定了在F-35战斗机上的电子系统要比F-22更先进和具有更高的性价比。
F-35联合攻击战斗机(JSF)是一种多用途、并能服务于空军、海军和海军陆战队的多兵种作战飞机。
他最具特点的进步是开发和采用了高度综合化的航空电子系统，因而，使战斗机具有全新的作战模式。
为了满足21世纪作战需要，战斗机所最需要性能特征是什么？简而言之，就是大量采集飞机内部和飞机外部的各种数据、并对其进行融合处理，形成对战场环境的正确感知，以及实现对飞机和武器系统的智能化控制。
研制F-35的目标是取代F-16、A-10、F/A-18A/B/C/D、F-14和AV-8B，以及英国的GR-7和"海鹞"等现役战斗机。
美国空军计划采购1763架、海军和海军陆战队680架、英国皇家空军90架和皇家海军60架。
F-35共分三种型别：常规起降型(CTOL)、短距离起飞/垂直降落型(STOVL)和舰载型。
这三种型别的航空电子设备的90%以上是通用的。
虽然JSF飞机是由多国开发，但是高水平的探测传感器和电子信息的综合处理则由美国掌控。
在任务系统软件控制下的有源相控阵(AESA)将能执行电子战(EW)功能，同时，还将执行部分通信、导航和识别(CNI)的功能。
JSF的红外传感器将采用通用设计的红外探测和冷却组件。
所有关键电子系统，其中包括综合核心处理机(ICP)大量采用通用模块和商用货架产品(COTS)。
在ICP和每个传感器、CNI系统和各显示器之间的通信采用速度为2Gigabit/s的光纤总线。
lockonf15教程
lockonf15教程F-15C训练课程F-15C 简介和预置路径导航训练欢迎参加F-15C 的预置路径导航训练。
在这个训练课程中，你将要学习HUD 上显示的导航信息。
仪表面板上的导航信息与A-10A 相同，因此这方面不再复述。
带有传奇色彩的F-15C“鹰”战机是一种全天候空中优势战斗机，现代空战中从未被击败过的F-15C 也是全世界最成功的战斗机之一。
F-15C装有两台普惠公司的PW-220 涡扇发动机，单台静推力23,830 磅，最大平飞速度可达1,400 节或2.5 马赫，最大升限60,000 英尺。
F-15C的飞行、导航、和标准机载系统使用了传统仪表。
战斗传感器和武器管理通过三个显示器显示，即垂直状况显示屏（VSD）、战术电子交战系统（TEWS）和可编程武器控制系统（PACS）。
在执行任务之前，温习飞行计划并记下每个导航点和机场的需求航向、高度和速度是个好主意。
你可以把这些信息输入到这本手册最后的“check list and key reference ”部分的飞行计划文档中。
当你进入座舱开始飞行时，战机将自动的处于预置路径（Enroute）导航模式。
HUD 导航图标HUD 上有三个导航项目，飞行指挥仪（Flight Director）、导航点航向指示符（Steerpoi nt Heading Bug）、和导航信息区。
·在HUD的正中有一个“W” 型的符号，即水平线（waterline），无论何时都代表飞机的纵轴或指示飞机的机首指向。
水平线和速度矢量（Velocity Vector）之间的距离就是飞机的攻角。
·一体化的飞行指挥仪（Flight Director）提供俯仰和导航引导。
为了使用飞行指挥仪，只要操纵飞机使飞行指挥仪十字线位于HUD 的中间。
·带有倒“V”符号的航向表位于HUD 的顶端，指示当前的航向。
·导航信息区位于HUD右下角，在NAV 模式下提供所有导航点的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F-15“鹰”(Eagle)麦克唐纳•道格拉斯公司概况F-15是美国空军的主力制空战斗机，主要用于夺取战区制空权，同时也具有对地攻击能力。
1965年美国空军开始考虑研制接替F-4的以制空为主要作战任务的战斗机。
1968年9月正式发出研制超音速制空战斗机的招标。
F-15的招标要求主要内容：(1)在9150米高度以M0.9作高过载机动时机翼不产生抖振；(2)在广阔的速度范围内具有充分的能量机动能力；(3)可作洲际转场飞行；(4)可由一人操纵(单座)各种武器设备和执行各种任务；(5)机体有4000飞行小时的疲劳寿命，安全系数为4，要做16000飞行小时的疲劳试验；(6)座舱安排要利用最新技术，在近距空战格斗中要利用平视显示器；(7)使用维护标准为每飞行小时11.3人时(相当于第二次世界大战时的标准)；(8)机载设备的平均故障间隔时间要与每飞行小时11.3人时的维护标准相适应；(9)座舱有360°视界；(10)不用地面支援，靠机内设备起动发动机；(11)机体构造、电气、液压操纵系统具有高度生存性；(12)用于空战时的起飞总重约为18100千克；(13)为确保分系统、成品、机载设备的可靠性，必须采用已经批生产或预生产的，至少是经过试制验证的；(14)高空最大速度M2.5；(15)采用远距的具有下视能力的脉冲多普勒雷达。
之后按此要求美空军与9家飞机制造公司签订研究合同，1969年6月指定费尔柴尔德、麦克唐纳• 道格拉斯、北美罗克韦尔三家公司提出设计方案。
同年12月选定麦克唐纳• 道格拉斯飞机公司为飞机研制的主承包商，并签订了制造20架原型机的合同，其中两架为双座教练机，3架为供静力和疲劳试验用的机体。
F-15的第一架原型机于1972年7月首飞，1974年9月第一架生产型首飞，1974年11月开始交付部队。
早期的F-15有A、B两种型号，A为单座型，B为双座教练型。
随后，麦克唐纳•道格拉斯公司对F-15A/B做了改进设计，于1979年6月推出了F-15C/D型。
1983年，美国空军与麦克唐纳•道格拉斯公司签订了F-15“多阶段改进计划”(MSIP)的合同，该改进计划的内容包括：换装AN/APG-70火控雷达，该雷达的存储容量可达1000K，处理速度提高了两倍，更新中央计算机，使其容量增加3倍，处理速度提高两倍；机上原来的武器控制板换为与计算机相联的霍尼韦尔彩色显示屏，机上的火控系统和电子对抗系统也将进行改进，改进后的F-15具有发射新型AIM－7、AIM-9和AIM-120空－空导弹的能力。
为了使F-15具备对地攻击能力，80年代麦克唐纳•道格拉斯公司还研制了F-15E双重任务战斗机。
到1992年底停产时，麦克唐纳•道格拉斯公司共生产各型F-15 1224架(其中F-15E 209架)。
此外，日本还专利生产了172架F-15J/DJ(计划共生产223架)。
除美国、日本外，以色列和沙特阿拉伯也装备了这种飞机，至1992年底，以色列共接收了81架F-15A/B和C/D。
沙特共接收了98架F-15C/D，其中有22架是美国1990年8月的紧急援助。
1992年9月，美国又决定再向沙特出售72架F-15S型，它是F-15E的简化型，将于1995年开始交付。
1991财年，F-15单机出厂价为4287.5万美元，日本防空自卫队F-15J单机出厂价约为5320万美元(1990年币值)。
F-15的主要型别如下：F-15A 第一种生产型单座战斗机，一共生产了385架，其中装备美国空军366架(含转给以色列的24架)，出口以色列43架。
F-15B 1973年7月首次试飞。
该机是由F-15A改型的双座教练机，也可用于执行制空作战任务。
因为在原来的基本型设计时就考虑了双座改型，为加第二个座椅留出了空间，所以B型增加第二个座椅后在外形上除了座舱盖加大以外，其他与A型几乎没有什么区别。
B型的结构重量比A型约重363千克，在机载设备上除去AN/ALQ-135电子对抗设备以外，其他均与A型相同。
F-15B共生产了60架，7架出口以色列。
F-15C 由A型改进的单座战斗机，第一架F-15C于1979年2月首次飞行。
改进之处主要有：利用机内剩余空间多装内部燃油907千克；可增挂两个保形外挂油箱。
此油箱可装2211千克的JP-4燃油，也可装侦察传感器、雷达探测和干扰设备、激光标识器、微光电视设备、侦察照相机等设备。
保形外挂油箱挂在发动机进气道两侧，阻力很小，不降低飞机的载荷因数和速度极限，而且不影响其他外挂点的使用。
AIM-7F“麻雀”导弹可挂在保形油箱的转角处。
共生产488架，出口以色列24架，沙特75架。
F-15D 由F-15C改型的战斗教练机，D型与C型的差别和B型与A型的差别相同。
共生产82架，出口以色列7架，沙特23架。
F-15E “双重任务”战斗机。
共生产209架，出口沙特6架。
F-15S/MTD 短距起落先进技术验证机。
F-15J/DJ 为日本防空自卫队生产的F-15单/双座型。
计划生产223架，其中前14架在美国生产，其余的由日本三菱重工业公司生产。
F-15S 为沙特阿拉伯生产的F-15E简化型。
设计特点麦克唐纳•道格拉斯公司根据空军的战术技术要求，在F-15的设计中主要突出空战格斗性能，通过采用低翼载、大推重比来提高飞机的跨音速机动性。
在F-15的基本外形选择过程中，曾对采用固定翼还是变后掠翼，机翼的各种平面形状，单发、双发，进气道的位置，起落架的安装等进行广泛深入研究。
为了获得最小的结构重量，借助计算机对各种机翼形状进行过大量计算。
从1968年至1969年，为确定F-15的外形进行了22188小时的风洞试验。
在结构上，为了减轻重量，大量使用钛合金材料，其比重占整个结构重量的25％。
机翼F-15采用固定式上单翼，平面形状为切角三角形，不带前缘和后缘机动襟翼，选用了固定弯度的普通锥形扭转机翼来提高空战机动性。
前缘后掠角45°，展弦比为3，根梢比为4 ，相对厚度翼根处为6.6％，翼尖处为3％。
上反角1°，安装角0°。
为了选择F-15机翼，麦克唐纳•道格拉斯公司曾对107种模型进行过风洞试验和分析研究。
机翼结构为多梁抗扭盒型破损安全结构。
前梁为铝合金，后边的三根梁是钛合金的。
内侧处一整体油箱部位的下蒙皮是钛合金壁板，其余部分为铝合金机械加工整体壁板。
机翼的前、后缘，副翼和襟翼均为铝合金蒙皮的全铝蜂窝夹层结构。
在C、D型上，内侧机翼的前部和后部都扩大成整体油箱。
机翼无除冰系统。
机身座舱的视界、机头雷达罩、进气道及发动机的安排决定了F-15的机身底部外形略带弯曲。
进气道和喷管外侧装有凸出的整流罩，整流罩除用来安装机炮外，还可以起到翼根整流和安装平尾及垂尾的作用。
这个整流罩从机翼前缘根部向前伸出，大迎角时产生涡流，可推迟机翼失速和提高尾翼效率，起到边条作用。
机身背部座舱后边装一块最大开度为35°的减速板。
机身为全金属半硬壳式结构，由前、中、后三段组成。
前段包括机头雷达罩、座舱和电子设备舱，基本上是铝合金结构。
中段是与机翼连接部分，其承受大载荷的构件为钛合金件，约占此段重量的20.4％，前三个框是铝合金的，后三个框是钛合金的。
后段为发动机舱，除尾翼外，全为钛合金结构。
尾翼全动式平尾带有锯齿形前缘，大面积的双垂尾可以满足高速飞行和空战机动的需要。
平尾和垂直安定面均采用了硼纤维复合材料，它们的抗扭盒是钛合金的，蒙皮是全厚度铝夹芯和硼－环氧复合材料面板构成的蜂窝壁板。
前、后缘为全铝蜂窝结构。
方向舵的梁肋由碳纤维－环氧复合材料制成，而蒙皮由硼－环氧面板和铝夹芯构成。
起落架克利富兰气动设备公司的液压收放前三点式起落架，装有油－气减震器，均为单轮，都向前收起，古德伊尔公司的前机轮及轮胎，轮胎规格为22×6.6-10，胎压17.93×105帕(18.28公斤/厘米2)。
本迪克斯公司的主机轮，古德伊尔公司的主轮胎，轮胎规格为34.5×9.75-18，胎压23.44×105帕(23.90公斤/厘米2)。
本迪克斯公司的碳吸热刹车。
克伦公司液压气动分部的防滑刹车系统。
动力装置两台普拉特•惠特尼公司的F100-PW-100加力式涡轮风扇发动机（参见《F16完全手册》），单台最大推力为72.5千牛(7400公斤)，加力推力为111.1千牛(11340公斤)，采用二元多波系可调进气道，具有一组调节板和一个放气门。
可自动保证最佳激波位置和进气量控制。
从1989年起，新生产的F-15可换装通用电气公司的F110-GE-129涡轮风扇发动机(单台加力推力129千牛) （参见《F16完全手册》）。
机身内有4个燃油箱，左右机翼内各有一个燃油箱。
机内载油量A型为5185千克。
C型为6103千克。
此外在机身和机翼下最多还可带3个2309升副油箱。
座舱气泡形座舱盖，具有向后180°的视界，前下视角为15°，风挡为整体式，用丙烯树脂和聚碳酸脂叠层成形。
采用IC-7零－零自动弹射座椅。
系统通用电气公司的模拟式自动飞行操纵系统为2余度的高权限控制增稳系统(CAS 系统)，外加一套机械备份。
在CAS系统完全失效时，机械系统仍可保证完成飞行任务。
3套液压系统用于副翼、襟翼、方向舵、平尾和起落架收放、前轮转向和减速板等的操纵，压力为206×105帕(210公斤/厘米2)，由阿别克斯公司的发动机驱动液压泵提供动力。
液压设备研究制造公司模块式液压组件。
加雷特公司的空调系统。
电源系统由2台主交流发电机和两个变压整流器、一台应急发电机和配电器汇流条组成。
发电机为组合电源装置型，一台发电机就能向全部负载供电。
发电机由恒速传动装置驱动。
变压整流器额定值为28伏/150安。
应急用的交、直流发电机由液压马达驱动。
机载设备AN/APG-70火控雷达(C/D型，A/B型装AN/APG-63)；AN/AJN-18失事地点指示器；AN/ASH-28信号数据记录仪；AN/ASN-108姿态/方向参考系统；C-10376机内通话控制板；AN/ALQ-119电子干扰舱；AN/ALQ-135电子干扰设备；AN/ALR-56雷达告警接收机；AN/ASW-38自动驾驶仪；MX-9287A干扰抑制器；AN/APX-101敌我识别应答器；AN-APX-76敌我识别询问机；AN/ARN-112仪表着陆系统；AN/ARN-118塔康系统；AN/ASN-109惯性导航系统；OA-5639超高频测向器；AN/ASK-6中央大气数据计算机；CP-1075/AYK中央计算机；AN/AVQ-20平视显示器；AN/AWG-20火控系统；CN-1377前置计算陀螺；AN/ARC-190高频无线电通信电台；KY-58保密话音通信系统。
