桩基础工程质量控制培训资料(doc 35页)
桩基础工程施工资料
桩基础工程施工资料一、工程概况1.1 工程名称：某某大厦桩基础工程施工1.2 项目地点：某某市某某区1.3 建设单位：某某建设集团1.4 设计单位：某某设计院1.5 施工单位：某某施工集团1.6 监理单位：某某监理公司1.7 工程概况：某某大厦位于某某区，是一栋高层建筑，总建筑面积约为XXXX平方米，地上X层，地下X层，是一栋综合性商务写字楼。
由于建筑场地地质条件复杂，土层较软，所以选择桩基础作为承台系统。
二、施工方案2.1 前期准备工作根据设计要求，施工单位组织开展现场勘测和测量工作，确定桩基位置和规格，开展施工技术交底和安全教育培训，做好施工方案的制定和审核工作，明确施工进度计划和质量要求。
2.2 施工工艺（1）桩基础施工的准备工作a. 搭建施工现场临时设施，包括施工厂房、办公室、休息室等。
b. 采购及检验施工用材料，包括钢筋、混凝土、灰土等。
c. 就位设备，包括打桩机、混凝土搅拌车、输送泵等。
d. 安全消防检查，确保施工现场的安全生产。
（2）桩基础施工工艺a. 审查桩基础设计图纸和方案，确定施工技术路线和方法。
b. 开挖桩基础孔洞，根据设计要求和土层特点，确定钻孔直径和深度。
c. 钢筋加工和安装，按照设计要求和规格，进行钢筋的加工和安装。
d. 浇筑混凝土，根据设计要求和地质条件，选择合适的混凝土配合比，进行浇筑工作。
（3）质量和安全控制a. 严格按照设计要求和规范要求，进行施工质量控制。
包括施工材料的验收、施工过程中的监督和管理、施工质量检测等。
b. 加强施工现场安全管理，做好施工安全教育培训，确保施工过程中的安全生产。
2.3 施工进度安排根据设计要求和施工实际情况，合理编制施工进度计划，保证施工工程按时按质完成。
2.4 施工人员安排组织合格的施工队伍，合理分工，分工明确，确保施工质量和施工进度。
三、质量控制3.1 原材料质量监督严格按照设计要求和规范要求，对施工所用的各类材料进行质量检测和管理。
桩基工程施工质量控制要点
桩基工程施工质量控制要点一、施工前准备1.桩基工程的施工前准备是影响施工质量的重要环节。
要对地质情况进行详细勘察，确定桩基施工的土层性质、水位、地下水渗流状况等，以制定合理的施工方案。
2.施工前应细化施工图纸，明确每个工序的施工方法、工艺要求和质量标准。
3.进行充分的技术交底，确保施工人员了解施工方案和工序要求。
二、桩基施工材料质量控制1.桩材采购应符合国家标准和规范，要验收材料的合格证明，并做好材料的质量跟踪。
2.配制混凝土时应控制配合比、水灰比和拌合时间，确保混凝土强度和坍落度符合要求。
3.钢筋焊接应确保焊缝牢固、无缺陷。
三、施工质量控制1.桩基施工前要进行现场勘测，确定桩位、桩径和桩长，并记录桩长、桩位等重要参数。
2.建立桩基施工的监测体系，监测桩的沉陷和竖向位移，确保施工过程中的变形控制在规定范围内。
3.桩基施工过程中要保证土层的稳定，避免土层崩塌或松动带来不良后果。
4.结束桩基施工后，要进行质量验收，检查桩的质量、长度和位置是否满足设计和施工要求。
如有不合格的桩体，应及时拆除重做。
四、施工现场安全控制1.建立完善的施工现场安全管理制度，进行施工前的安全交底和教育培训，确保施工人员熟知安全操作规程。
2.加强现场施工安全检查，及时发现和整改存在的安全隐患。
3.确保施工现场的消防设施齐全，如灭火器、消防栓等。
五、施工质量记录和验收1.对桩基施工过程进行详细记录，包括施工日期、施工队伍、施工工艺、使用的设备和材料等。
2.桩基工程竣工后要进行终验，检查桩的数量、尺寸、质量和位置等是否满足设计和施工要求。
3.建立质量档案，将施工质量记录和验收证明等文件整理存档，方便今后的工程质量追踪和评估。
综上所述，桩基工程施工质量控制包括施工前准备、材料质量控制、施工质量控制、施工现场安全控制、施工质量记录和验收等要点。
只有严格按照标准和要求进行施工，加强监督和管理，才能确保桩基工程质量的可靠和稳定。
人工挖孔桩培训资料
人工挖孔桩培训资料一、人工挖孔桩的概述人工挖孔桩是一种通过人工挖掘成孔，然后灌注混凝土形成的桩基础形式。
它具有施工操作简单、成本较低、桩身质量易于控制等优点，在建筑工程中得到了广泛的应用。
然而，由于施工过程是在地下进行，且需要人工直接作业，存在一定的安全风险。
二、人工挖孔桩的施工工艺流程1、场地平整施工前需要对场地进行平整，清除杂物，确保施工场地的平整度和稳定性。
2、桩位放线根据设计图纸，准确放出桩位的中心线和桩径，并设置好护桩，以便在施工过程中随时进行校核。
3、井口开挖井口开挖时，应根据地质情况确定井口的尺寸和护壁的形式。
井口一般比桩径大 100-200mm，以方便施工操作。
4、护壁施工护壁一般采用钢筋混凝土结构，每挖掘1 米左右就应进行护壁施工，以保证孔壁的稳定性。
护壁的混凝土强度应符合设计要求，且护壁钢筋应与上下节护壁的钢筋连接牢固。
5、孔内挖掘孔内挖掘应按照从上到下、分层分段的顺序进行。
挖掘时应采用短柄铁锹和镐等工具，避免对孔壁造成过大的扰动。
6、孔内排水在挖孔过程中，如遇到地下水，应及时进行排水。
可以采用集水坑排水法或井点降水法等。
7、终孔验收当挖孔达到设计深度后，应进行终孔验收。
验收内容包括孔深、孔径、孔底地质情况等，确保符合设计要求。
8、钢筋笼制作与安装根据设计要求制作钢筋笼，并在孔内进行安装。
钢筋笼的安装位置应准确，且应采取可靠的固定措施，防止在灌注混凝土过程中发生移位。
9、混凝土灌注混凝土灌注前，应再次检查孔底的残渣和积水情况，并进行清理。
混凝土灌注应连续进行，分层振捣密实，确保桩身质量。
三、人工挖孔桩的施工安全注意事项1、施工前必须对施工人员进行安全教育和技术交底，让他们了解施工过程中的安全风险和防范措施。
2、孔口应设置防护栏，并悬挂警示标志，防止人员和物体掉入孔内。
3、孔内作业人员必须佩戴安全帽、安全带等防护用品，且上下孔时应使用专用的爬梯。
4、孔内照明应采用安全电压，且电线应架空或采取防护措施，防止漏电伤人。
桩基施工质量控制要点
桩基施工质量控制要点一、事前控制1、施工前应做好地质勘察工作，不要片面强调以地质钻探为主，还要注意相对地质钻探的控制。
2、桩基施工前，应做好图纸会审及设计交底工作，设计人员要向施工人员进行技术交底，使施工人员了解桩基的施工顺序和施工方法。
3、参与桩基施工的有关人员必须认真学习和熟悉地质报告、设计文件及有关技术规程，做好技术交底。
4、参与桩基施工的有关人员必须认真学习和熟悉地质报告、设计文件及有关技术规程，做好技术交底。
5、编制桩基施工组织设计，并制定相应的安全措施。
6、做好现场轴线及桩位的测量放样工作，并将成果报现场监理工程师或甲方代表签证确认。
7、做好材料进场的验收和复试工作，严格按有关规定执行。
8、做好机械设备的检查和维修保养工作，保证机械设备的完好。
9、做好安全教育和安全技术交底工作，保证安全生产。
10、建立健全各项管理制度和岗位责任制。
二、事中控制1、做好定位放线工作，并及时请甲方或监理工程师复核验收。
2、严格按操作规程进行施工，桩基工程的施工顺序应符合规范要求。
3、严格控制桩基的施工质量，对每根桩应按顺序编号，并做好施工记录和验收资料。
4、对不合格的桩应及时进行处理，并采取相应的补救措施。
5、对进场的原材料应按规定进行抽检，对不合格的材料应清除出场。
6、对隐蔽工程应按规定进行验收，并做好验收记录。
7、对施工中出现的问题应及时采取措施进行处理，并做好相应的记录。
8、对施工现场应做到文明施工，保持场地整洁。
9、对不按设计文件和规范要求施工的应及时提出整改意见，并请监理工程师或甲方代表复查整改情况。
10、对涉及结构安全的试块、试件以及有关材料，应按规定进行见证取样检测。
11、桩基工程中成孔、下钢筋笼、浇注混凝土等各分项工程应按检验批分别进行质量验收。
12、在施工过程中应做好相应的成品保护工作。
13、在施工过程中应定期对机械设备进行检查和维修保养工作，保证机械设备的正常运转。
14、在施工过程中应做好安全教育和安全技术交底工作，保证安全生产。
钻孔灌注桩质量培训记录
钻孔灌注桩质量培训记录一、前言二、培训内容1.钻孔灌注桩施工工艺（1）施工准备：包括场地平整、桩位放样、设备检查等。
（2）钻孔：根据设计要求选择合适的钻机进行钻孔，严格控制钻孔垂直度、孔径、孔深等参数。
（3）清孔：钻孔完成后，采用合适的方法清除孔底沉渣，确保孔底干净。
（4）钢筋笼制作与安装：按照设计要求制作钢筋笼，并进行安装。
（5）混凝土浇筑：采用导管法进行混凝土浇筑，确保混凝土充满整个桩身。
（6）养护：浇筑完成后，对桩顶进行覆盖，进行养护。
2.钻孔灌注桩质量要求（1）桩位偏差：垂直桩的桩位偏差应小于等于50mm，斜桩的桩位偏差应小于等于100mm。
（2）孔径偏差：钻孔灌注桩的孔径允许偏差为±50mm。
（3）钻孔垂直度：钻孔灌注桩的钻孔垂直度应小于等于1%。
（4）孔底沉渣厚度：孔底沉渣厚度应小于等于200mm。
（5）混凝土强度：钻孔灌注桩的混凝土强度应符合设计要求，且不得低于C25。
（6）钢筋笼安装：钢筋笼应按照设计要求进行制作与安装，确保位置准确、焊接牢固。
3.钻孔灌注桩验收标准（1）桩位偏差、孔径偏差、钻孔垂直度、孔底沉渣厚度等参数应符合质量要求。
（2）混凝土强度应符合设计要求，且不得低于C25。
（3）钢筋笼安装位置准确，焊接牢固。
（4）桩顶标高及桩底标高应符合设计要求。
（5）施工过程中，应按照规范要求进行质量检验，相关资料齐全。
三、培训效果通过本次培训，参训人员对钻孔灌注桩的施工工艺、质量要求、验收标准等方面有了更深入的了解。
培训过程中，大家积极提问、互动交流，解决了许多实际施工中遇到的问题。
培训结束后，参训人员表示将把所学知识运用到实际工作中，提高钻孔灌注桩的施工质量，确保工程安全。
四、总结本次钻孔灌注桩质量培训取得了良好的效果，提高了参训人员的专业技能。
今后，我们还将继续开展各类质量培训，提高施工队伍的整体素质，为我国建筑工程质量保驾护航。
同时，也希望参训人员能够将所学知识运用到实际工作中，严把质量关，为我国建筑工程事业贡献力量。

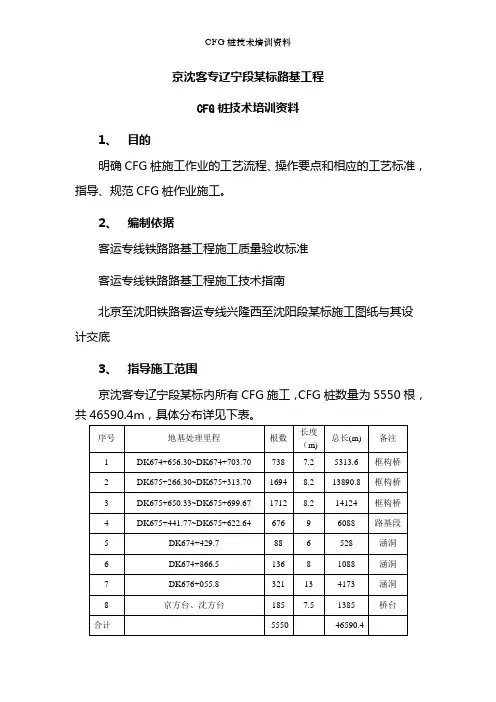

CFG桩技术培训资料1
京沈客专辽宁段某标路基工程CFG桩技术培训资料1、目的明确CFG桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范CFG桩作业施工。
2、编制依据客运专线铁路路基工程施工质量验收标准客运专线铁路路基工程施工技术指南北京至沈阳铁路客运专线兴隆西至沈阳段某标施工图纸与其设计交底3、指导施工范围京沈客专辽宁段某标内所有CFG施工，CFG桩数量为5550根，共46590.4m，具体分布详见下表。
适用的工程地质条件：⑴地层：黏土、粉质黏土、粉土、粉砂、细砂、中砂；⑵水文地质：地下水为第四系孔隙潜水，微具承压性；⑶地震度峰值加速度：0.10g。
区域内无不良地质和特殊地质。
4、设计与技术要求⑴路基段CFG桩，桩身强度等级为C20，桩径0.4m，桩间距1.6m，正方形布置，桩顶设置C35钢筋混凝土圆形桩帽，直径1.2m，厚0.35m，桩帽顶设置厚0.6m的碎石垫层，碎石垫层内铺设两层单向拉伸土工格栅（抗拉强度200KN/m）。
单桩承载力不小于220KN。
⑵涵洞、框构中桥CFG桩，桩身强度等级为C20，桩径0.4m，桩间距1.6m，正方形布置。
框构主体底板与桩顶之间设0.5m厚C40混凝土板，桩尖深入板内0.05m，板下设0.15m碎石垫层，挡墙基地设厚0.6m的碎石垫层，垫层下设桩帽，直径1.2m，0.35m厚C40钢筋混凝土。
⑶路基段CFG桩桩长9.0m，涵洞和框构中桥CFG桩须穿透软弱层至硬底，对于第四系土质地层嵌入砂类土层或硬塑粘性土深度不小于2.0m。
5、作业准备⑴技术准备①施工前熟悉施工图与工程地质、水文资料，完成相关图纸的会审工作。
②熟悉各相关的设计文件。
并组织施工人员学习和掌握所承担的CFG桩施工的目的、原理、施工工艺、技术要求、质量标准与检测方法等。
③按照要求完成三级技术交底，即项目总工程师对项目部各部室与技术人员、技术主管对作业队技术负责人、作业队技术负责人对班组长与全体作业人员的交底。
钻孔桩施工培训资料
05
钻孔桩施工安全管理与环 境保护
施工现场安全管理制度及措施
01
建立安全生产责任制
明确各级管理人员和操作人员 的安全职责，形成全员参与的
安全管理体系。
02
制定安全操作规程
针对钻孔桩施工的各个环节， 制定相应的安全操作规程，确
保施工人员严格遵守。
03
加强安全教育和培训
定期对施工人员进行安全教育 和培训，提高他们的安全意识
和操作技能。
04
实施安全检查制度
定期对施工现场进行安全检查， 及时发现和消除安全隐患。
危险源辨识与风险评估方法
危险源辨识
通过对施工现场的细致观察和分析，识别出可能导致事故发生的危 险源，如高处坠落、物体打击、机械伤害等。
风险评估
针对识别出的危险源，采用定性和定量评估方法，对其可能造成的 后果和发生概率进行评估，确定风险等级。
钻孔桩施工培训资料
目录
• 钻孔桩施工基础知识 • 钻孔桩施工设备与材料 • 钻孔桩施工工艺流程 • 钻孔桩施工质量控制要点
目录
• 钻孔桩施工安全管理与环境保护 • 钻孔桩施工实践案例分析
01
钻孔桩施工基础知识
钻孔桩定义与分类
定义
钻孔桩是通过钻孔机械在地基中钻 孔，然后灌注混凝土或钢筋混凝土 而成的桩。
钻杆与钻头
根据地质条件选择合适的钻杆和钻头，确 保钻孔的顺利进行。
泥浆泵与泥浆循环系统
用于向钻孔内注入泥浆，并维持泥浆循环， 起到冷却钻头、携带岩屑和稳定孔壁的作 用。
注浆设备
01
注浆泵
用于向钻孔内注入水泥浆或其他 注浆材料。
02
注浆管路与接头
确保注浆材料能够顺利输送到指 定位置。
桩基础工程竣工资料范本(整套)
XXXXXXXXXXXX竣工资料XXXXXXXXXXXXXX2022 年5 月26 日目录一、主要施工机械设备报审表二、工程材料/构配件/设备报审表三、桩出厂合格证四、施工组织设计(方案)报审表五、桩基础工程打桩施工方案六、技术交底记录七、施工测量放线报验单八、工程定位测量及复测记录九、预检工程记录十、工程开工报审表十一、试打桩情况记录十二、十三、十四、十五、十六、十七、十八、十九、二十、二十一、二十二、二十三、二十四、二十五、先张法预应力管桩施工记录基础打桩检验批报验单先张法预应力管桩质量验收记录桩基础分项工程报验单分项工程质量验收记录基础打桩(子分部)工程报验单桩基(子分部)工程质量验收记录桩基础工程自检报告隐蔽工程报验单隐蔽工程验收记录中间交接检验记录专项工程竣工验收记录(通用)竣工报告桩位竣工图表B1 — 5工程名称：主要施工机械设备报审表XXXXXXXXXXXXXX致XXXXXXXXXXXXXX (监理单位)下列施工设备已按施工组织设计(方案)要求进场，请核查并准予使用。
设备名称规格型号数量进场日期技术状况备注承包单位(章)：项目经理：日期：专业监理工程师审核意见：经查验：1 . 性能数量能满足施工需要的设备：(准予进场使用的设备)2 . 性能不符合施工需要的设备：(需更换后再报的设备)3 . 数量或者能力不足的设备：(需补充的设备)请你方尽快按施工进度要求，配定所需设备。
项目监理机构(章)：专业监理工程师：日期：工程材料/构配件/设备报审表表B1 — 12工程名称: XXXXXXXXXXXXXX致XXXXXXXXXXXXXX (监理单位)我方于2022 年5 月 6 日进场的工程构件数量如下 (见附件)。
现将质量证明文件及结果报上，拟用于下述部位：XXXXXXXXXXXXXX ，请予检查。
附件：1 .工程构件清单(名称、产地、规格、数量)2 .工程构件质量证明资料。
3.自检结果(复式报告等)承包单位(章)：项目经理：日期：专业监理工程师审核意见：经检查上述工程材料／构配件／设备，符合设计说明和规范的要求，准许进场，允许使用拟定部位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南阳理工学院
本科生毕业设计（论文）
学院：土木工程
专业：土木工程
学生：
指导教师：张建文
完成日期 2012 年 5 月
南阳理工学院本科生毕业设计（论文）
东方蓝海2#楼桩基础工程质量控制
Pile Foundation Engineering Quality Control of Dong Fang Lan Hai
Building
总计：毕业论文29页
表格： 3 个
插图： 6 幅
南阳理工学院本科毕业设计（论文）东方蓝海2#楼桩基础工程质量控制
Pile Foundation Engineering Quality Control of Dong Fang Lan
Hai Building
学院：土木工程
专业：土木工程
学生姓名：
学号：
指导教师（职称）：张建文（副教授）
评阅教师：
完成日期：2012年5月
南阳理工学院
Nanyang Institute of Technology
东方蓝海2#楼桩基础工程质量控制
土木工程专业夏杨
［摘要］在高层建筑中，桩基础是一种应用广泛的深基础形式，其中预应力高强混凝土管桩在高层建筑中的应用尤为常见，因此其工程质量的控制就显得特别重要。
本文首先对预应力高强混凝土桩简单的介绍，并分析了高强混凝土管桩在国内外的发展情况及前景展望。
然后结合整个施工过程，即施工前、施工中和施工后，循序渐进，一一列举了整个施工工程中各个环节出现的具体问题，同时针对这些问题，并结合工程具体情况，分析了各种质量问题的原因，给出了具体解决方案。
［关键词］桩基础；质量；控制。
