电杆尺寸数据及计算莫欣津论文《电世界》2005年4月(第四期)发布时间：2009年5月25日 22时57分)“环形钢筋混凝土电杆”（俗称水泥电杆）在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的（1/75），抱箍过大，要往里塞铁片；抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

正规架空线设计，一般查“标准图集”（比如D162）定抱箍尺寸。

但城乡大多数非专业设计、施工、维修人员手中都没有“标准图集”，而且也不熟悉使用图集（你让他们搞清楚图集，他们往往宁可等停电后爬上去测量）。

况且图集所列的，大多是典型方案。

实际上，广大用户经常要在电杆上作大量的“非标”设计安装，图集上也不方便直接查到。

另外，购买各类抱箍价格很贵，相信大多数施工人员都想自己做。

自己做除了便宜，还可以精确定制抱箍尺寸，确保安装到位和顺畅，深得广大电工青睐。

关于各类抱箍的用料，广大电工自会比照当地已有电杆确定。

单就抱箍直径（半径）的确定而言，自己计算远比查图集方便。

在此将电杆的相关尺寸和抱箍直径的计算方法奉上，以方便广大城乡电气同行。

通用计算式：一．由梢径计算底径：Φ底＝L/75＋Φ梢 (1)Φ底——电杆底端直径（mm）；L——电杆总长度（mm）；Φ梢——电杆梢直径（mm）例1．图纸标某电杆Φ150-12,求该电杆的底径。

解：已知L=12000mm；Φ梢＝150mm；Φ底＝L/75＋Φ梢＝12000/75＋150＝310mm答：底径Φ底＝310mm（注：部分普通电杆的尺寸数据参考表1）二．从电杆顶端往下任意长度处的直径：ΦLX＝LX/75＋Φ梢 (2)LX——从电杆顶端往下，所选长度（mm）；ΦLX——LX处的直径（mm）例2．某电杆Φ190-15,要在该电杆上部：距杆顶处150mm、距离杆顶600mm、1600mm、2400mm、7700 mm处分别有装置安装，求各处的抱箍半径；并求该电杆底径。

解：已知Φ梢＝190mm；LX1 =150mm；LX2 =600mm；LX3 =1600mm；LX4 =2400mm；LX5 =7700mm；LX6 =15000mm；ΦLX1＝LX1/75＋Φ梢＝150/75＋190＝192mm RLX1＝192/2＝96mmΦLX2＝LX2/75＋Φ梢＝600/75＋190＝198mm RLX1＝198/2＝99mmΦLX3＝LX3/75＋Φ梢＝1600/75＋190≈211mm RLX1＝211/2≈106mmΦLX4＝LX4/75＋Φ梢＝2400/75＋190＝222mm RLX1＝222/2＝111mmΦLX5＝LX5/75＋Φ梢＝7700/75＋190≈293mm RLX1＝293/2≈147mmΦLX6＝LX6/75＋Φ梢＝15000/75＋190＝390mm Φ底＝ΦLX6＝390mm答：各处抱箍的半径依次为：96mm；99mm；106mm；111mm；147mm；电杆底径390mm。

（注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150；如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150）三．从地表往电杆上方任意高度处的直径：ΦLS＝Φ底—（LS＋L埋）/75 (3)LS——从电杆地表处往上，所选高度（mm）；L埋——电杆埋设深度（mm）（可参考表1）ΦLS——LS处的直径（mm）；注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。

例3．有一排电杆，杆型分别为Φ190-15；Φ190-14；Φ170-12；Φ150-10。

每杆上原有一长臂路灯距离地面5米，现要将路灯统一改为短臂，降低到3.5米高度。

要求计算各杆路灯的抱箍半径。

解：已知：Φ190-15杆：Φ底1＝390mm；LS＝3500 mm； L埋1＝2500mm；Φ190-14杆：Φ底2＝377mm；LS＝3500 mm； L埋2＝2400mm；Φ190-12杆：Φ底3＝350mm；LS＝3500 mm； L埋3＝2000mm；Φ170-10杆：Φ底4＝303mm；LS＝3500 mm； L埋4＝2000mm；(注：各杆的埋深有规定，见附表1,该深度适合一般土质) 计算：Φ190-15杆：ΦLS1＝Φ底1—（LS＋L埋1）/75 ＝390—（3500＋2500）/75＝310mmΦ190-14杆：ΦLS2＝Φ底2—（LS＋L埋2）/75 ＝377—（3500＋2400）/75＝298mmΦ190-12杆：ΦLS3＝Φ底3—（LS＋L埋3）/75 ＝350—（3500＋2000）/75＝277mmΦ170-10杆：ΦLS4＝Φ底4—（LS＋L埋4）/75 ＝303—（3500＋2000）/75＝230mm答：各杆抱箍的半径依次为：155mm；149mm；139mm；115mm。

四．对已经竖立的电杆，从地表处往上，任意长度的直径速算公式：ΦLS＝Φ地表—13.3LS (4)LS——从电杆地表处往上，所选长度（米）；Φ地表——该规格电杆地表处的直径（mm），可实测（周长÷3.14）；例4．有一已经竖立的水泥电杆，杆型未知。

测得其地表处截面周长为1070mm。

为了杆上灯具设施维护方便，要做一组爬杆踏板：起始位置距离地面2.5米处，踏板彼此间距0.4米，到距离杆顶2.2米处为止。

求各踏板处的抱箍直径。

解：1. 为了知道需要多少个踏板，先要知道电杆总长，为此先要确定杆型：实测地表处周长1070mm，可算得Φ地表＝1070/3.14＝341mm。

查表可知，该杆最接近Φ190—14，但也可能是Φ190—13。

为了明确杆型，可以计算它的埋深，然后分析确定：A．假设为Φ190—13：则根据第（3）式：ΦLS＝Φ底—（LS＋L埋）/75，可导出：Φ地表＝Φ底—（0＋L埋）/75 ；L埋＝（Φ底—Φ地表）×75＝（363—341）×75＝1.65m 这里导出电杆埋深计算式：L埋＝（Φ底—Φ地表）×75 (5)地表处直径Φ地表代入实测值，计算所得埋深L埋就是实际埋深（如果杆型正确）B．假设为Φ190—14：L埋＝（Φ底—Φ地表）×75＝（377-341）×75＝2.7m分析对比A、B两种情况：如果是Φ190—13杆，则埋深只有1.65米，13米的杆埋深太浅，这不大可能；而如果是Φ190—14杆，则埋深2.77米，14米的杆埋得深一些是有可能的。

所以可近似确定：该杆型为Φ190—14杆2. 计算踏板分布在电杆上所占的区间：14—2.2—2.5—2.7＝6.6m由于第一级踏板从2.5m（距地高度）起装，所以最末级踏板的安装高度（距地）为2.5＋6.6＝9.1m各踏板距离地面的高度为：（高度每级增加400mm）LS1＝2.5m； LS2＝2.9m；LS3＝3.3m；LS4＝3.7m；LS5＝4.1m；LS6＝4.5m；LS7＝4.9m；LS8＝5.3m；LS9＝5.7m；LS10＝6.1m；LS11＝6.5m；LS12＝6.9m；LS13＝7.3m；LS14＝7.7m；LS15＝8.1m；LS16＝8.5m；LS17＝8.9m；LS18＝9.1m；由上可知共需要踏板18只。

3.计算各踏板直径：第1级踏板的抱箍直径：ΦLS1＝Φ地表—13.3 LS 1＝341-13.3×2.5＝308mm第2级踏板的抱箍直径：ΦLS2＝Φ地表—13.3 LS 2＝341-13.3×2.9＝302mm依次为：ΦLS3＝297mm；ΦLS4＝292mm；ΦLS5＝286mm；ΦLS6＝281mm；ΦLS7＝276mm；ΦLS8＝271mm；ΦLS9＝265mm；ΦLS10＝260mm；ΦLS11＝255mm；ΦLS12＝249mm；ΦLS13＝244mm；ΦLS14＝239mm；ΦLS15＝233mm；ΦLS16＝228mm；ΦLS17＝223mm；ΦLS18＝220mm；注：对于已经安装的电杆，如果要在其上增加或移动装置，最好采用公式（4）。

可以非常方便的计算上面任意高度的抱箍尺寸。

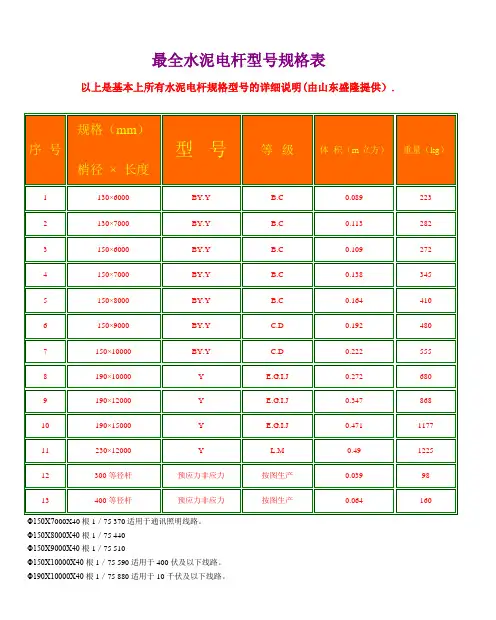

因为实测电杆地表处的周长，计算地表直径，可以排除电杆埋深不确定的因素，使数据非常准确，并且公式（4）计算简便附：表1——普通电杆的尺寸数据（部分、参考）：注：对于已经竖立的电杆：1. 由“地表直径（周长）”，可大致判断已竖立电杆的规格。

2. 由于野外的电杆基部难免有杂草或庄稼，选用：“距地表1.5米处直径（周长）”大致判断电杆规格更方便，并且不用弯腰。

细心的读者会发现：关于电杆的梢径、底径、抱箍直径、电杆总长度、埋深、部分长度等，其关系就只有一个公式：（Φ2—Φ1）/L＝1/75。

本文之所以演化出几个计算式，是为了使用方便。

并分别借助例题，试图讨论灵活运用的技巧。

作者说明：1．鉴于作者的学识有限和资料有限，文中的电杆型号参数仅供参考。

2．本文重点意图是探讨电杆各部尺寸的计算方法。

3．特别是关于电杆的埋深数据，不同的土壤、地势、气候、接线方式等均会使埋深有一些不同。

本文为计算例题方便起见，给出参考数，并非给出通用依据。

4．窍门是，可以通过在当地查看已埋设的电杆的施工图、竣工图，并结合本文介绍的围侧电杆地表处周长等方法，侦知本地电杆的常用型号、普通埋深等资料。

5．本文的参考文献：1）国标GB396-65（环形混凝土电杆）；2）《工厂配电设计手册》，水利电力出版社，1984年；3）《电气装置标准图集D162(二)》，铁道部第三设计院、冶金部北京有色冶金设计院，1975；重量1、对普通（非预应力）圆锥形钢筋混凝土12米电杆，若配筋为14/φ14，梢径190mm，根径350mm时，电杆质量1100kg。

若配筋为16/φ14，梢径190mm，根径350mm时，电杆质量1130kg。

2、预应力圆锥形钢筋混凝土12米电杆，若配筋为16/φ4.8，梢径190mm，根径350mm 时，电杆质量1000kg。

若配筋为20/φ4.8，梢径190mm，根径350mm时，电杆质量1020kg。

参考资料：《配电线路》中国电机工程学会城市供电专业委员会 P140。
