输电线路结构设计要点

输电线路结构设计要点
覆冰厚度 导、地线 杆塔 5mm 1.1 1.1 10mm 1.2 1.2 15mm 1.3 1.6 20mm及以上 1.5~2.0 1.8(2.0~2.5)
冰荷载: 轻冰区一般按无冰、5mm、10mm设计,中冰区一般按15mm、20mm
设计,重冰区一般按20mm、30mm、40mm、50mm等设计。 必要时
不均匀覆冰工况
轻冰区
所有导地线同时同向有不平衡张力,使杆塔承受最大弯矩
所有导地线同时同向有不平衡张力,使杆塔承受最大弯矩
中重冰区
所有导地线同时不同向有不平衡张力,使杆塔承受最大扭矩
不平衡张力取值
不平衡张力(最大使用张力的百分数) 冰 区 导 线 悬垂塔 地 线 导 线 耐张塔 地 线
10mm轻冰区
于27m/s。
杆塔风荷载标准值
������ ������ = W0 ∗ μz ∗ μs ∗ ������ ∗ As ∗ βz
导、地线风荷载标准值
2 ������ ������ = α ∗ W0 ∗ μz ∗ μsc ∗ βc ∗ d ∗ Lp ∗ ������ ∗ sin θ
B:覆冰风荷载增大系数,如下表所示。
可变荷载:风和冰(雪)荷载;导线、地线及拉线的张力;安装 检修的各种附加荷载、结构变形引起的次生荷载以及各种振动动
力荷载。
杆塔荷载一般分解为:横向荷载、纵向荷载和垂直荷载。 2.荷载工况
各类杆塔均应计算线路正常运行情况、断线情况、不均匀覆
冰情况、安装情况和验算工况下的荷载组合,必要时尚应验算地 震等稀有情况下的荷载组合。
为优化;
b)、三相导线位于同一水平线,塔重指标最 优;
c)、设计、加工、运行经验丰富。
酒杯型铁塔
优点:

电力线路杆塔按用途分为哪几类

电力线路杆塔按用途分为哪几类

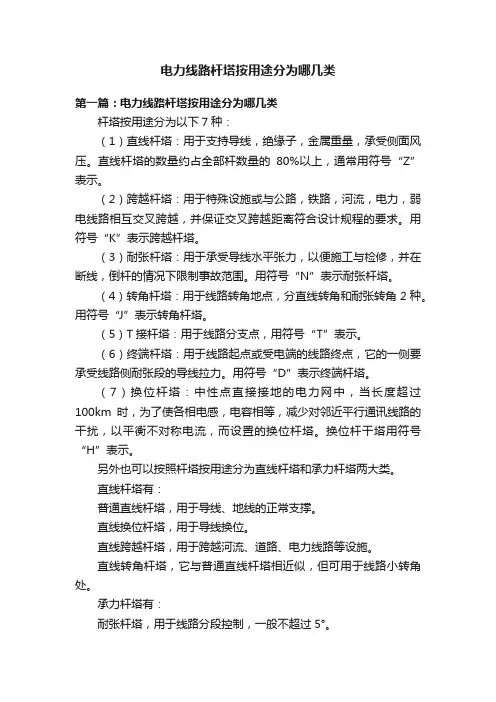

电力线路杆塔按用途分为哪几类第一篇:电力线路杆塔按用途分为哪几类杆塔按用途分为以下7种:(1)直线杆塔:用于支持导线,绝缘子,金属重量,承受侧面风压。

直线杆塔的数量约占全部杆数量的80%以上,通常用符号“Z”表示。

(2)跨越杆塔:用于特殊设施或与公路,铁路,河流,电力,弱电线路相互交叉跨越,并保证交叉跨越距离符合设计规程的要求。

用符号“K”表示跨越杆塔。

(3)耐张杆塔:用于承受导线水平张力,以便施工与检修,并在断线,倒杆的情况下限制事故范围。

用符号“N”表示耐张杆塔。

(4)转角杆塔:用于线路转角地点,分直线转角和耐张转角2种。

用符号“J”表示转角杆塔。

(5)T接杆塔:用于线路分支点,用符号“T”表示。

(6)终端杆塔:用于线路起点或受电端的线路终点,它的一侧要承受线路侧耐张段的导线拉力。

用符号“D”表示终端杆塔。

(7)换位杆塔:中性点直接接地的电力网中,当长度超过100km时,为了使各相电感,电容相等,减少对邻近平行通讯线路的干扰,以平衡不对称电流,而设置的换位杆塔。

换位杆干塔用符号“H”表示。

另外也可以按照杆塔按用途分为直线杆塔和承力杆塔两大类。

直线杆塔有:普通直线杆塔,用于导线、地线的正常支撑。

直线换位杆塔,用于导线换位。

直线跨越杆塔,用于跨越河流、道路、电力线路等设施。

直线转角杆塔,它与普通直线杆塔相近似,但可用于线路小转角处。

承力杆塔有:耐张杆塔,用于线路分段控制,一般不超过5°。

转角杆塔,改变线路前进方向。

终端杆塔,用于线路起止点,主要承受一侧张力。

换位杆塔,用于导线换位。

跨越杆塔,用于跨越河流、道路、电力线路等设施。

分岐杆塔,用于线路分支线处。

跳线安装有什么要求?(1)跳线长度的确定。

跳线弧垂由设计图纸提供,有时设计还根据耐张绝缘子串理论长度、横担宽度等计算出跳线长度,但为了更准确起见,宜用现场试比法确定跳线长度,跳线弧垂允许误差为0.1m。

(2)安装跳线绝缘子串。

宜在安装跳线前挂好跳线绝缘子串,耐张换位塔或干字型耐张转角塔带双串跳线绝缘子串时,应同时吊装,如跳线绝缘子串装有重锤,应一同吊装。

输电线路杆塔型号编制规则

输电线路杆塔型号编制规则

精心整理
输电线路杆塔型号编制规则
一、铁塔:
根据《输电线路铁塔型号编制规则》规定,铁塔产品型号由以下几部分组成:
1.
……2.
Z
J
K
3.
S
Yu
G
B
Sz
W
4.
5.
~90°转
6.呼称高度
呼称高度用数字表示最低一个横担到地面的高度。

《输电线路铁塔型号编制规则》还规定,在一般正式公文、技术文件中书写型号时必须用全称,工厂生产上的方便,可以用缩写的简称。

二、钢筋混凝土电杆
1.直线单柱电杆及A型直线电杆
2. 门型直线电杆
3. 4. N 5. S
6. B Bb
7. 30
8. 分级
(1) (2)
例如:60NA3018—30°—1电杆表示60KV ,A 型耐张电杆,300mm 等径,全高18m ,0°~30°范围转角,适用于LGJ —70、LGJ —95型导线。

附表
电压等级 杆型形状 顶径
横担型式 弯矩 全高
□□□□□□。

杆塔字母代号

杆塔字母代号

杆塔字母代号杆塔字母代号公司内部档案编码:[OPPTR-OPPT28-OPPTL98-OPPNN08]一、杆塔型号在送电线路中,用汉语拼音字母及数字代号来表示杆塔型号.1.各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源自立式可不表示。

(5)表示分级的代号同一种塔型要按荷重进行分级,其分级代号用角注数字1、2、3……表示.(6)表示高度的代号杆塔的高度是指下横担对地的距离(米),即称呼高,用数字表示。

2.工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成,示例:220ZBT1-33表示220千伏直线酒杯型铁塔,第一级,称呼高33米。

注同一条线路,其电压等级的代号可不表示。

钢筋混凝土杆型号,与铁塔型号表示方法相同,通常不写出线路电压的代号。

示例,NMeG2—21表示无拉线耐张门型混凝土杆,第二级,称呼高21米。

二、杆段的编号1.杆段的编号方法如下2.杆段铁件的编号来源:输配电设备网说明:(1)拔梢杆编号时,直径用梢径。

(2)杆型的代表符号:B——拔梢杆,D——等径杆。

(3)计量单位:长度用米表示,直径用厘米表示,标准弯矩用吨*米表示。

(4)关于杆段的接头类型及杆段铁件的类型,目前常用的有两类,即:钢板圈(用1表示)和法兰盘(用2表示)。

杆塔字母代号

杆塔字母代号

一、杆塔型号在送电线路中,用汉语拼音字母及数字代号来表示杆塔型号.1.各种代号的意义(1)表示杆塔用途分类的代号Z——直线杆塔 ZJ——直线转角杆塔 N——耐张杆塔J——转角杆塔 D——终端杆塔 F——分支杆塔K——跨越杆塔 H——换位杆塔(2)表示杆塔外形或导线、避雷线布置型式的代号S——上字型 C——叉骨型 M——猫头型 Yu——鱼叉型 V——V字型J——三角型 G——干字型 Y——羊角型 Q——桥型 B——酒杯型Me——门型 Gu——鼓型 Sz——正伞型 SD——倒伞型 T——田字型W——王字型 A——A字型(3)表示杆塔的塔材和结构(即种类)的代号G——钢筋混凝土杆T——自立式铁塔X——拉线式铁塔(不带X者为无拉线)(4)表示杆塔组立方式的代号L——拉线式来源:自立式可不表示。

(5)表示分级的代号同一种塔型要按荷重进行分级,其分级代号用角注数字1、2、3……表示.(6)表示高度的代号杆塔的高度是指下横担对地的距离(米),即称呼高,用数字表示。

2.工程中杆塔型号的表示方法(1)铁塔型号的表示方法铁塔的型号由以下六个部分组成,示例:220ZBT1-33表示220千伏直线酒杯型铁塔,第一级,称呼高33米。

注同一条线路,其电压等级的代号可不表示。

钢筋混凝土杆型号,与铁塔型号表示方法相同,通常不写出线路电压的代号。

示例,NMeG2—21表示无拉线耐张门型混凝土杆,第二级,称呼高21米。

二、杆段的编号1.杆段的编号方法如下2.杆段铁件的编号来源:输配电设备网说明:(1)拔梢杆编号时,直径用梢径。

(2)杆型的代表符号:B——拔梢杆,D——等径杆。

(3)计量单位:长度用米表示,直径用厘米表示,标准弯矩用吨*米表示。

(4)关于杆段的接头类型及杆段铁件的类型,目前常用的有两类,即:钢板圈(用1表示)和法兰盘(用2表示)。

示例:(1)拔梢杆,梢径19厘米,杆长9米,标准弯矩6.0吨·米,杆段类型“I”,接头类型为钢板圈,则杆段的编号为:B-19-09—6/I-1。

输电线路杆塔

输电线路杆塔
2020/6/30
二、杆塔的分类
2.根据杆塔使用材料不同分为: 钢筋混凝土电杆:钢筋混凝土电杆还分为普通离心制作的钢筋
混凝土电杆和预应力钢筋混凝土杆两种。
钢筋混凝土电杆 2020/6/30 等径电杆
预应力锥形砼电杆
二、杆塔的分类 2.根据杆塔使用材料不同分为:
铁塔 其他:主要包括纯钢杆、薄壁离心混凝土钢杆、四管塔、钢管 塔及抢修塔等
2020/6/30
二、杆塔的分类 3.根据杆塔是否带拉线分为:拉线杆塔和自立式杆塔。
2020/6/30
二、杆塔的分类 4.按杆塔架线的回路数分为:单回路杆塔、双回路杆塔和多
回路杆塔。
2020/6/30
三、杆塔的主要技术参数
杆塔主要技术参数有电压等级、导线型号、架空地线型号、最 大使用张力、最大使用应力、设计水平档距、设计垂直档距、代表 档距、最大使用档距、呼称高度、气象条件、杆塔总质量等 。
第一节的字母B表示拔梢杆,D表示等径杆; 第二节的数字表示梢径; 第三节的数字表示长度; 第四节的数字分子表示破坏弯矩;
分母0表示不分段,1表示分段的上段, 2表示中段,3表示下段。 如:B-19-09-7.3/1表示拔梢,梢径190mm,长9m,破坏 弯矩7.3吨米,上段;
2020/6/30
五、铁塔
2020/6/30
五、铁塔 (三)、铁塔结构与识图 2.制图的有关规定及识读图 (2)结构图图面绘法
铁塔结构应分段绘制,以便制造和加工。 分段位置一般在每节塔身和主材接头处,段 别编号由上到下,接腿编号最后进行塔 (二)铁塔的塔型
(a) (b)
(c)
(d)
(e)
(f)
(g)
(a)上字型;(b)三角型;(c)猫头型;(d)酒杯;

你真的了解输电线路的主要组成部件吗?

你真的了解输电线路的主要组成部件吗?

你真的了解输电线路的主要组成部件吗?电力杆塔是电力电杆和电力铁塔的总称。

电力杆塔的用途是支持导线和避雷线,以使导线之间、导线与避、导线与地面及交叉跨越物之间保持一定的安全距离。

电力杆塔现场水泥杆,如图所示:一、电力杆塔按材料分类一般可以按原材料分为水泥杆和铁塔两种。

1、水泥杆(钢筋混凝土杆)电杆是由环形断面的钢筋混凝土杆段组成,其特点是结构简单、加工方便,使用的砂、石、水泥等材料便于供应,并且价格便宜。

混凝土有一定的耐腐蚀性,故电杆寿命较长,维护量少。

与铁塔相比,钢材消耗少,线路造价低,但重量大,运输比较困难。

水泥杆有非预应力钢筋混凝土杆和浇制前对钢筋预加一定张力拉伸的预应力钢筋混凝土杆两种。

目前,输电线路使用较多的是非预应力杆。

2、铁塔铁塔是用型钢组装成的立体桁架,可根据工程需要做成各种高度和不同形式的铁塔。

铁塔有钢管塔和型钢塔。

铁塔机械强度大,使用年限长,维修工作量少,但耗钢材量大、价格较贵。

在变电所进出线和通道狭窄地段35~110kV可采用双回路窄基铁塔。

二、电力杆塔按用途分类按用途分为直线杆、耐张杆、转角杆、终端杆和特种杆五种。

特种杆又包括:跨越通航河流、铁路等的跨越杆,长距离输电线路的换位杆、分支杆。

1、直线杆直线杆又叫中间杆。

它分布在耐张电力杆塔中间,数量最多,在平坦地区,数量上占绝大部分。

正常情况下,直线杆只承受垂直荷重(导线、地线、绝缘子串和覆冰重量)和水平的风压。

因此,直线杆一般比较轻便,机械强度较低。

2、耐张杆耐张杆也叫承力杆。

为了防止线路断线时整条线路的直线电力杆塔顺线路方向倾倒,必须在一定距离的直线段两端设置能够承受断线时顺线路方向的导、地线拉力的电力杆塔,把断线影响限制在一定范围以内。

两个耐张电力杆塔之间的距离叫耐张段。

3、转角杆线路转角处的电力杆塔叫转角杆。

正常情况下转角杆除承受导、地线的垂直荷重和内角平分线方向风力水平荷重外,还要承受内角平分线方向导、地线全部拉力的合力。

输电线路杆塔

输电线路杆塔

代号 D F K H
第三十三页,共51页。
用途 终端塔 分支塔 跨越塔 换位塔
五、铁塔 (一)铁塔的型号
第三十四页,共51页。
五、铁塔
(一)铁塔的型号 表示铁塔组立形式代号:
L表示拉线式;自立式可不表示。 线路电压代号:110、220······表示110 kV、220kV·······。 示例:
• 导线换位的原因:导线的各种排列方式(包括等边三 角形),均不能保证三相导线的线间距离或导线对地 距离相等,因此,三相导线的电感、电容及三相阻抗 均不相等,这会造成三相电流的不平衡,这种不平衡, 对发电机、电动机和电力系统的运行以及输电线路附 近的弱电线路均会带来一系列的不良影响。为了避免 这些影响,各相线应在空间轮流地改换位置,以平衡 三相阻抗。
110NB-----110kV酒杯型耐张塔;
110ZML-----110kV拉线式猫头型直线塔;
第三十五页,共51页。
第三十六页,共51页。
五、铁塔 (二)铁塔的塔型
(a) (b)
(c)
(d)
(e)
(f)
(g)
(a)上字型;(b)三角型;(c)猫头型;(d)酒杯;(e)
鼓型;(f)干字型;(g)大跨越型 第三十七页,共51页。
大使用张力、最大使用应力、设计水平档距、设计垂直档距、代表 档距、最大使用档距、呼称高度、气象条件、杆塔总质量等 。
呼称高度是指杆塔从地面到最低层横担绝缘子悬挂点的高度。 主要由绝缘子串长、最高气温下导线弧垂、规程对地距离的要求
决定 。 H=λ+ f + h +Δh
式中 λ――绝缘子串长,m; f――导线设计最大弧垂,m; h――规程规定对地距离的最小允许距离,m; Δh――考虑各种因素预留的裕度,m;
