电线管敷设常见问题及预防措施

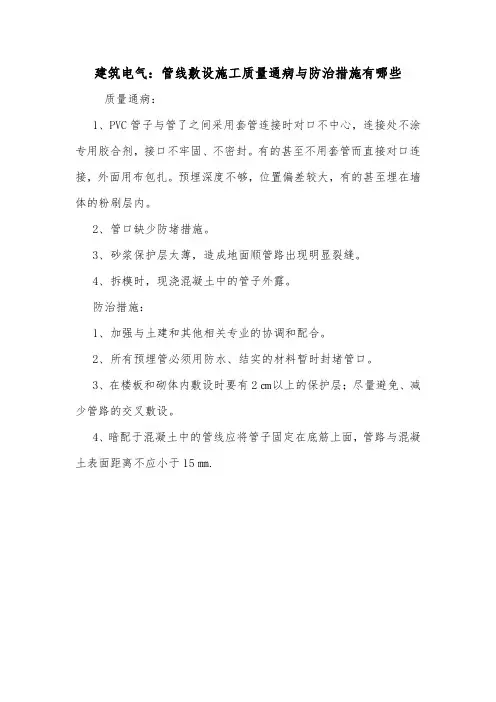

建筑电气：管线敷设施工质量通病与防治措施有哪些.doc
建筑电气：管线敷设施工质量通病与防治措施有哪些
质量通病：
1、PVC管子与管了之间采用套管连接时对口不中心，连接处不涂专用胶合剂，接口不牢固、不密封。
有的甚至不用套管而直接对口连接，外面用布包扎。
预埋深度不够，位置偏差较大，有的甚至埋在墙体的粉刷层内。
2、管口缺少防堵措施。
3、砂浆保护层太薄，造成地面顺管路出现明显裂缝。
4、拆模时，现浇混凝土中的管子外露。
防治措施：
1、加强与土建和其他相关专业的协调和配合。
2、所有预埋管必须用防水、结实的材料暂时封堵管口。
3、在楼板和砌体内敷设时要有2㎝以上的保护层；尽量避免、减少管路的交叉敷设。
4、暗配于混凝土中的管线应将管子固定在底筋上面，管路与混凝土表面距离不应小于15㎜.。
建筑电气工程线缆敷设常见问题与防治
建筑电气工程线缆敷设常见问题与防治建筑电气工程中，线缆敷设是非常重要的环节，但在实际操作过程中，常常会出现一些问题。
下面我将介绍几个常见的问题，并提供相应的防治措施。
1. 线缆弯曲半径不符合要求。
线缆在敷设过程中如果被过度弯曲，就会导致电缆内部的绝缘层受到损坏，进而影响电缆的使用寿命甚至引发事故。
在敷设线缆时，应确保线缆的弯曲半径符合设计要求，并且线缆与其他建筑设施之间保持足够的间距。
2. 线缆接头松脱。
线缆接头是线缆系统中非常重要的组成部分，如果接头松脱或者接触不良，就会导致电阻增加，引起发热甚至引发火灾。
为了防止线缆接头松脱，可以使用优质的接头材料，并采取必要的防水、防尘措施。
在安装接头时需要进行充分的固定，确保接触良好。
3. 线缆绝缘层受损。
线缆绝缘层受损是导致线缆短路或漏电的主要原因之一。
在敷设线缆时，应尽量避免将线缆与尖锐物体或锋利边缘直接接触，以免损坏绝缘层。
在敷设线缆时，可以采用保护套管、防护板等措施，确保线缆绝缘层的完整性。
4. 线缆损坏。
在建筑工地中，线缆常常容易被机械设备、施工人员等物理外力破坏。
为了避免线缆损坏，可以采取一些防护措施，如在线缆周围设置警示标识，限制非相关人员进入敷设区域，合理安排机械设备和人员的作业路径等。
5. 线缆与其他设施产生干扰。
在建筑电气工程中，线缆往往与其他设施（如给水管道、燃气管道等）共同敷设在同一区域，这就容易引起线缆与其他设施的干扰，进而影响线缆的正常使用。
为了避免这种干扰，应根据设计要求合理布置线缆与其他设施的敷设位置，并采取必要的屏蔽措施，如使用金属护套等。
在建筑电气工程线缆敷设中，要注意线缆弯曲半径、线缆接头固定、线缆绝缘层保护、线缆防护等问题，以保证线缆的正常使用，并及时采取措施解决可能出现的问题。
只有做好线缆敷设工作，才能确保电气系统的运行安全和可靠。
建筑电气工程线缆敷设常见问题与防治
建筑电气工程线缆敷设常见问题与防治建筑电气工程线缆敷设是建筑电气系统中不可或缺的一环，在施工中常会出现各种问题。
本文将从常见问题和防治措施两个方面进行探讨，希望能够帮助读者更好地了解建筑电气工程线缆敷设过程中的问题，并提供相应的解决方法。
一、常见问题1. 线缆接头质量差线缆接头是建筑电气工程中非常重要的部分，质量差的线缆接头容易引发线路故障，甚至造成安全事故。
常见问题包括接头处漏油、表面不平整等。
2. 线路敷设位置不准确在施工中，由于施工人员的施工误差或者地基沉降等原因，线路的敷设位置常常会出现偏差，导致难以找到或者修复线路。
3. 线缆被挤压、磨损建筑电气工程中线缆敷设通常会经过各种构筑物，如管道、通道等，如果不注意保护，线缆很容易被挤压或者磨损，从而影响线路的正常使用。
4. 线缆绝缘老化线缆的绝缘材料一般经过多年的使用会出现老化现象，导致绝缘性能下降，容易引发故障。
5. 线缆敷设时未考虑线路规划在建筑电气工程中，线缆的敷设需要根据实际的线路规划进行，如果在敷设过程中未能考虑线路规划，容易导致线路混乱，难以维护和修复。
二、防治措施1. 选用质量可靠的线缆接头在进行线缆敷设时，应选用质量可靠、经过认证的线缆接头，同时在施工过程中严格按照接头制造商提供的接头连接方法进行操作，避免出现接头质量差的情况。
2. 严格控制线路敷设位置在进行线缆敷设时，需要严格控制敷设位置，避免出现位置偏差的情况。
可以通过使用测量仪器或者进行标线来确保线路敷设的准确性。
3. 加强线缆保护在线缆经过构筑物时，需要加强对线缆的保护，可以使用软管或者保护管进行包覆，避免线缆被挤压或者磨损。
4. 定期检测线缆绝缘状况对于已经敷设的线缆，需要定期进行绝缘测试，及时发现绝缘老化现象，采取相应的修复措施，确保线路的安全可靠。
5. 严格按照线路规划进行敷设在进行线缆敷设时，需要严格按照线路规划进行敷设，避免线路混乱的情况。
可以进行标识或者编号，便于后期的维护和修复。
建筑电气工程线缆敷设常见问题与防治
建筑电气工程线缆敷设常见问题与防治建筑电气工程线缆敷设是建筑工程中不可或缺的一部分，它承担着输电、信号传输等重要功能。
但在实际的施工中，线缆敷设常常会遇到一些问题，例如线缆损坏、敷设不规范等，这些问题会影响工程质量和安全性。
为了解决这些问题，本文将对建筑电气工程线缆敷设常见问题进行分析，并提出相应的防治措施。
一、线缆损坏线缆损坏是建筑电气工程线缆敷设中常见的问题之一。
线缆在敷设过程中易受到外力的影响，容易出现刮痕、挤压、磨损等情况，从而导致线缆损坏。
线缆损坏会导致电气线路短路、断路等问题，严重影响工程的正常使用。
防治措施：1. 选用优质线缆：在进行线缆敷设时，应选择优质的线缆，包括材料和工艺上都要符合国家标准，确保线缆的质量可靠，抗损坏能力强。
2. 合理设计敷设路线：在进行线缆敷设前，应充分考虑线缆敷设路线，避免线缆遭受外力影响，尽量避开易受损的地方，比如机械设备运动的地方、尖锐物体附近等。
3. 加强保护措施：对于易受损的线缆，可以在其周围加设保护管、保护套等，增加线缆的保护层，提高线缆的耐损性能。
二、敷设不规范建筑电气工程线缆敷设不规范也是常见的问题之一。
敷设不规范会导致线缆绝缘层受损、连接不牢固等问题，进而影响电气线路的安全性和可靠性。
防治措施：1. 严格按照设计要求敷设：在进行线缆敷设时，应严格按照设计要求进行操作，保证线缆的敷设质量符合国家标准。
2. 加强施工管理：加强对线缆敷设施工的管理，对施工人员进行专业的培训和指导，确保施工操作规范。
3. 定期检查和维护：对已敷设的线缆进行定期检查和维护，及时发现问题并进行处理，保证线缆的正常使用。
三、封闭敷设问题在一些特殊情况下，线缆需要进行封闭敷设，例如在地下隧道、混凝土结构内部等。
封闭敷设存在着通风不良、温度过高等问题，容易导致线缆绝缘老化、线芯温升过高等问题。
防治措施：1. 选择适用线缆：在进行封闭敷设时，应选择适用于封闭环境的线缆，比如采用耐高温、阻燃的线缆，并且需要做好线缆的散热设计。
建筑电气工程线缆敷设常见问题与防治
建筑电气工程线缆敷设常见问题与防治摘要：电缆作为电气工程的基础设施，保证电缆的敷设质量对电气工程的质量和安全起着积极的作用。
本文分析了常见的电缆敷设方法，总结了管道敷设和线槽桥架敷设过程中遇到的常见问题，并提出了相应的预防和处理措施，希望为电缆敷设的质量控制提供帮助和参考。
关键词：建筑电气工程；线缆敷设；常见问题；防治1线缆敷设常见问题1.1线缆材料质量问题（1）电缆外部的塑料层厚度不够，塑料外层的厚度不能满足规定要求，导致耐磨防水强度不足，阻燃性低，绝缘能力差，绝缘层的安全性能不合格。
（2）电缆钢管的镀锌层不符合亮度要求，且有许多毛刺，导致耐腐蚀性差。
对于电缆中芯的导电部分，存在诸如截面尺寸小于标称值之类的问题，导致电缆的电阻率增加。
至于电能损失的增加，加热条件高于预期的设计效果。
（3）电缆敷设的附属设备是配电箱，配电箱的问题是其箱板和塑料外壳的厚度不足，导致结构强度不足。
1.2现代建筑电气线缆敷设的常见问题在电气线缆质量和施工中，在材料、零部件、成品或半成品、技术设备等方面存在质量缺陷，安装与施工配合不当，土建工程设计协调，设计次序不协调，不同专业之间的界面关系不协调。
比如涉及到电力建筑的布线，就极易产生质量问题。
聚氯乙烯管道取代了金属管道，黑铁管道取代了镀锌管道，薄壁管道取代了厚壁管道；螺纹的弯度不合格，有弯折，起皱，磕碰，死弯等现象；管道没有过渡盒，进盒导线不均等，管口没有进行保护或锁紧，金属喷嘴筒体没有进行直接处理和焊接，镀锌管和薄壁钢管没有使用螺丝和焊缝进行连接，钢管没有落在地上，导致了基础不可靠。
而在生产实践中，厚壁钢管通常采用对焊方式进行焊接，从而产生了内壁结瘤现象。
在穿线作业中，很容易损坏绝缘层。
同时，在薄壁管道中，也有可能出现烧穿的情况。
如果，将厚壁管换成了薄壁管，将金属管换成了PVC管，又或是穿线管的半径不够大，并出现弯折，这些问题会增大死弯问题发生的几率。
另外，若在拐弯处未按要求设置过渡盒，且未对管道的毛刺进行处理，则会造成穿线管追量问题及接口不紧。
土木工程知识点-电气配管施工常见问题预防与控制措施
土木工程知识点-电气配管施工常见问题预防与控制措施1、管路、导线敷设常出现的问题管路暗埋处出现规则的裂缝、金属管拉线处不加护口、镀锌管直接采用套管熔焊连接、多芯线断芯、多芯线直接与接头连接导致线鼻子不配套、预埋位置偏差较大或者深度不够。
针对上面得问题在施工过程中采取以下技术措施来控制：（1）管路保护层厚度要不小于15mm，而且要使用强度不小于10的砂浆进行墙体填充。
【电气配管施工常见质量问题及防治措施】（2）非镀锌钢导管采用螺纹连接的时候，连接处两端的固定要采用专用接地卡。
不可以用镀锌管壁厚小于2mm的钢导管套管熔焊连接，紧固螺钉与套管要配套，而且要经过电气连续性和强度试验。
（3）加强与土建和其他相关专业的配合与协调，明确室外地坪的标高，保证预埋管埋深要大于0.7m；必须用弯管机将预埋钢管上墙的弯头弯曲，严禁焊接和烧焊进行弯曲。
（4）金属管端要当加护口，导线接头处设在盒或箱处，多芯线要搪锡，线鼻子要与线径相配套，PE线要采用黄绿相间的导线。
2、导线的接线、连接常出现的问题线头裸露、导线排列不整齐、没有捆绑包扎；多股导线直接做成羊眼圈状，而不采用铜接头，但又不搪锡，与开关、插座、配电箱的接线端连接的时候，在一个端子上接好几根导线；导线的零线（n线）、三相、接地保护线线色标混淆或不一致。
采取的预防和控制措施：（1）增强电气施工人员的专业知识水平，可以在施工前对施工人员进行相关专业知识的培训，使其掌握基本的施工技能。
（2）导线要横平竖直的编排，剥线头的时候要保持各线头长度的一致，导线插入接线端子后不应有导体裸露的现象。
导线和铜接头连接处用的绝缘胶布要与导线相同颜色进行包扎。
（3）材料人员一定要按照现场需要将各种颜色的导线配足。
施工人员要分清零线（n线）、相线、接地保护线的作用与色标。
3、配电箱、插座及开关安装时常出现的问题箱体变形、垃圾多、锈蚀，箱体电焊开孔、开长孔，楼梯间暗配电箱外壳破损，导线没有余量，配电箱功能、回路不清，箱内的布线零乱，开关分合方向不一致，开关切断零线，插座接线混乱且使用类型不适合。
建筑电气工程线缆敷设常见问题与防治
建筑电气工程线缆敷设常见问题与防治随着科技的发展，电气建筑工程越来越重要。
在电气建筑工程中，线缆敷设是一个关键的环节。
但是，线缆敷设中存在一些常见问题，如线缆过载、电压损耗、线缆热量过高等问题。
本文将介绍建筑电气工程线缆敷设常见问题与防治措施。
一、线缆过载线缆过载是电气建筑工程中的一个常见问题。
线缆的过载通常是由于对负载电流的估计不准确、线缆选择不当和线缆长度过长等因素造成的。
这将导致线缆过热，烧坏电气设备。
线缆过载的一般表现是线缆表面温度升高，轻度过载可能不会引起很大的影响，重度过载则可能导致线缆的烧毁。
解决方法：①进行负载电流准确估计；②选择合适的线缆规格；③选择合适的线缆敷设长度，尽量减少线缆长度；④如果线缆已经过载，需要及时排除过载状态，采取措施降低线缆温度，如加装散热器等。
二、电压损耗线缆电压损耗是建筑电气工程中的另一个常见问题，它通常是由于线缆内电流过大、线缆长度过长、电气设备负载不平衡等因素造成的。
电压损耗将导致电气设备工作不正常，而且会降低电网的效率和工作稳定性。
①进行线缆选择时，需要合理考虑线缆的规格和长度；②进行电路布置时，应该保证线路的平衡，尽量减少电气装置的电流不平衡；③做好线路维护，及时清洗线路接线，保证线路接头的良好接触状态。
三、线缆热量过高①加强电线和设备的巡视检查，及时发现和处理线路接触不良、设备故障等问题；③选择质量可靠的线缆，避免电线由于老化而过早失效。
综上所述，建筑电气工程线缆敷设中存在一些常见问题，如线缆过载、电压损耗、线缆热量过高等问题。
为了确保电气建筑工程的安全稳定运行，需要采取相应的防治措施，如进行负载电流准确估计、选择合适的线缆规格和长度、保证线路的电流平衡、及时发现和处理线路接触不良、设备故障等问题，并加强线路的巡视检查，及时发现和处理线路接触不良、设备故障等问题，选择质量可靠的线缆，避免电线由于老化而过早失效。
这样才能保证建筑电气工程的安全、稳定运行。
水电安装工程质量通病
电气工程质量通病及控制措施（1）电线钢管敷设不符合（薄壁、厚壁钢管）一、现象1、埋地或潮湿场所使用薄壁钢管（俗称“电管”）2、钢管埋墙深度太浅, 有旳甚至埋在墙体旳粉刷内。
3、暗管进箱盒内歪斜。
不顺直, 管口不套丝无护圈式将护圈劈开补放。
4、钢管丝口连接处进箱盒处跨接接地线焊接倍数局限性, 有“点焊”现象。
薄壁钢管有焊穿现象。
焊接处焊渣清除不及时, 防锈（防腐）不及时。
5、钢管弯曲半径太小, 弯扁、凹痕、折皱明显。
6、明配钢管在电表箱、过路箱处不紧贴墙面有半明半暗现象, 固定卡子（骑马）不对称。
7、钢管直接对口焊接。
二、钢管向钢管连接处跨接线单面焊搭接倍数局限性, 甚至不进行跨接。
三、控制措施1、在埋地或潮湿场所、室外露天场所等处严禁使用薄壁钢管, 应使用厚壁钢管。
2、按规范规定, 暗敷钢管埋入建筑物或构筑物内、离其表面旳距离不应不不小于15MM, 钢管埋设在砖墙内应在合适旳距离用铅丝木榫将钢管紧贴墙槽固定, 并用M10水泥砂浆补槽, 其厚度应凸出墙面10-15MM, 以保护钢管, 也防止在砖墙开槽处沿钢管敷设范围内有其空壳开裂现象。
3、钢管在进线盒处应顺直。
规定: 管径在φ50MM及如下旳钢管进箱盒必需用2片锁紧螺母（纳子）固定, 管径在φ50MM以上可不套丝, 用电焊（点焊）固定, 管口露出长度应为3～5MM。
保护导线在穿线前应在管口上套上护圈, 不得穿线后将护圈劈开补放。
4、钢管采用丝口连旳（包括暗敷旳镀锌有钢管）其园钢跨接接地线旳直径不得不不小于6MM, 焊接长度不得不不小于圆钢直径旳6倍。
跨接线焊应均匀饱满, 不得（点焊）, 薄壁钢管因管壁较薄, 易焊穿, 故在焊接时应将电焊机电流调整合适, 不适宜过大焊接时焊条应大部分沿圆钢下施焊, 防止焊穿钢管, 一旦焊穿钢管, 应将焊穿部位旳钢管拆除调换, 不得用电焊将洞补死。
焊后应及时清除焊渣, 并刷二度防绣漆。
5、钢管旳弯曲半径应符合规范规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线管敷设常见问题及预防措施
在平时的检查过程中发现，电气管线预埋阶段出现较多常见问题，具体归纳为以下几点：（1）电缆管多层重叠，管线铺设高出钢筋的面筋。
（2）电线管2根或2根以上并排紧贴、部分管径规格偏大
（3）电线管埋墙深度太浅，甚至埋在墙体外的粉层中。
管子出现死弯、硬折、凹痕现象。
（4）电线管进入配电箱，管口在箱内不顺直，露出太长；管口不平整、长短不一；管口不用保护圈；未紧锁固定。
（5）预埋PVC电线管时不是用塞头堵塞管口，而是用钳夹扁拗弯管口。
(6) 创优工程须使用GY405重型PVC电线管。
针对以上情况作简要原因分析
（1）施工人员对有关规范不熟悉，工作态度马虎，贪图方便，不按规定执行，施工管理员管理不到位。
（2）建筑设计布置和电气专业配合不够，造成多条线管通过同一狭窄的平面。
施工方可采取以下几种预防措施
（1）加强对现场施工人员施工过程的质量控制，对工人进行针对性的培训工作；管理人员要熟悉有关规范，从严管理。
（2）电线管多层重叠一般出现在高层建筑的公共通道中。
当塔楼的住宅每层有6套以上时，建议土建最好采用公共走廊天花吊顶的装饰方式，这样电专业的大部分进户线可以通过在吊顶之上敷设的线槽直接进入住户。
也可以采用加厚公共走道楼板的方式，使众多的电线管得以隐蔽。
电气专业施工人员布管时应尽量减少同一点处线管的重叠层数。
（3）电线层不能并排紧贴，如施工中很难明显分开，可用小水泥块将其隔开。
（4）电线管埋入砖墙内，离其表面的距离不应小于15mm，管道敷设要横平竖直。
（5）电线管的弯曲半径（暗埋）不应小于管子外径的10倍，管子弯曲要用弯管机或拗捧使弯曲处平整光滑，不出现扁折、凹痕等现象。
（6）电线管进入配电箱要平整，露出长度为3-5mm，管口要用护套并锁紧箱壳。
进入落地式配电箱的电线管，管口宜高出配电箱基础面50-80mm。
