安全联锁系统介绍

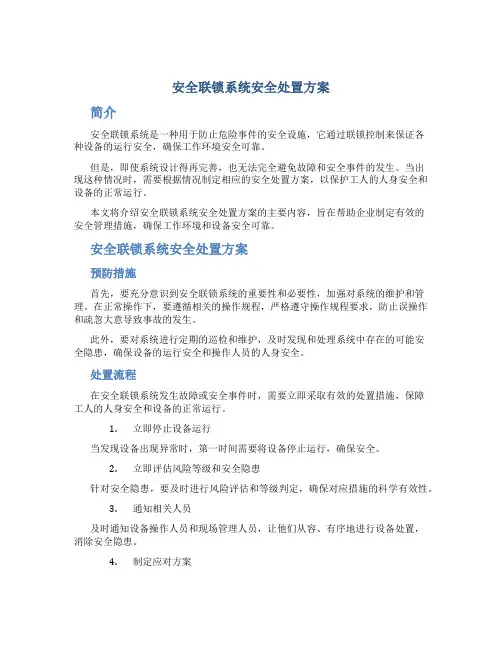

安全联锁系统安全处置方案
安全联锁系统安全处置方案简介安全联锁系统是一种用于防止危险事件的安全设施，它通过联锁控制来保证各种设备的运行安全，确保工作环境安全可靠。
但是，即使系统设计得再完善，也无法完全避免故障和安全事件的发生。
当出现这种情况时，需要根据情况制定相应的安全处置方案，以保护工人的人身安全和设备的正常运行。
本文将介绍安全联锁系统安全处置方案的主要内容，旨在帮助企业制定有效的安全管理措施，确保工作环境和设备安全可靠。
安全联锁系统安全处置方案预防措施首先，要充分意识到安全联锁系统的重要性和必要性，加强对系统的维护和管理。
在正常操作下，要遵循相关的操作规程，严格遵守操作规程要求，防止误操作和疏忽大意导致事故的发生。
此外，要对系统进行定期的巡检和维护，及时发现和处理系统中存在的可能安全隐患，确保设备的运行安全和操作人员的人身安全。
处置流程在安全联锁系统发生故障或安全事件时，需要立即采取有效的处置措施，保障工人的人身安全和设备的正常运行。
1.立即停止设备运行当发现设备出现异常时，第一时间需要将设备停止运行，确保安全。
2.立即评估风险等级和安全隐患针对安全隐患，要及时进行风险评估和等级判定，确保对应措施的科学有效性。
3.通知相关人员及时通知设备操作人员和现场管理人员，让他们从容、有序地进行设备处置，消除安全隐患。
4.制定应对方案根据实际情况，制定详细的安全处置方案。
包括应急救援方案、现场处置方案、伤亡人员救治方案等等。
5.实施处置措施在保障人身安全的前提下，采取有效措施对出现的问题进行处置，以确保设备安全和生产正常。
6.整理事故资料在事故处理完成后，要及时地对事故的处理过程进行整理和归档，以备不时之需。
需要避免的错误处理方法在安全联锁系统的故障处理中，有一些错误的处理方法需要避免，包括：1.没有有效控制危险风险和伤害；2.没有足够的实际训练来进行危险事件的处置；3.缺乏了解危险风险所需的有关知识和负责任的人员；4.没有适当的设备、工具或设施来处理危险风险。
安全联锁系统介绍ppt
电子安全联锁系统通常由电路、传感器、控制器等电子元件组成。通过设定特定 的信号和条件，电子元件相互作用，实现联锁保护。电子安全联锁系统具有反应 快、精度高、可远程控制等优点，适用于各种复杂环境。
液压安全联锁系统
总结词
液压安全联锁系统是一种以液体为介质实 现能量传递的联锁系统，通过液压部件的 相互作用，实现联锁保护。
消防安全联锁系统
应用于消防系统中，确保在火灾发生时能够及时启动消防设备并保障人员安全。
军事设施
武器控制系统安全联锁
应用于武器控制系统中，确保军事设施的安全和保密性。
战略设施安全联锁系统
应用于国家战略设施中，如核电站、战略物资储备库等，保 障设施的安全运行和国家的战略安全。
04
安全联锁系统的功能与优势
详细描述
机械安全联锁系统通常由杠杆、弹簧、偏心轮等机械部件组 成。通过设定特定的位置和姿态，机械部件相互作用，实现 联锁保护。机械安全联锁系统具有结构简单、稳定性高、寿 命长等优点，适用于各种恶劣环境。
电子安全联锁系统
总结词
电子安全联锁系统是一种以电子技术为基础的联锁系统，通过电路、传感器等电 子元件的相互作用，实现联锁保护。
程的协调性。
对安全联锁系统进行测试，确保其性能稳定、可靠、准确。
03
维护保养
1
定期对安全联锁系统进行检查、保养和维护， 确保其长期稳定运行。
2
对传感器、执行机构及控制系统进行巡检，及 时发现并处理故障或异常情况。
3
对安全联锁系统进行优化升级，提升系统的可 靠性和稳定性，降低故障率。
06
安全联锁系统的未来发展与趋势
矿山安全联锁系统
应用于矿山开采、选矿等作业场所，保障矿工的生命安全和 生产安全。
安全联锁系统介绍
执行器选型
网络通信选型
根据工艺流程要求，选择相应的执行器，如 电动阀、气动阀等。
选用可靠的工业网络通信设备，如以太网交 换机、工业总线等。
软件功能与应用
数据采集
实时采集各传感器信号，并对信号进行处 理和解析。
故障诊断
通过分析系统运行数据，对异常情况进行 诊断并发出警报。
逻辑控制
根据采集的信号及联锁逻辑，控制相应执 行器的动作。
可靠性原则
选用可靠的硬件和软件，提高系统 的稳定性。
实用性原则
设计简单易用的界面，方便用户操 作。
可维护性原则
选用易于维护的设备和系统，降低 后期维护成本。
硬件选型与配置
传感器选型
控制器选型
根据应用场景选择合适的传感器，如光电传 感器、限位传感器等。
选用高性能的工业控制器，满足实时监控和 联锁控制需求。
安全联锁系统的管理与维护
系统管理策略与制度
01
制定安全联锁系统的 管理制度
明确各级职责，建立完善的操作规程 和应急预案。
02
设立系统管理员
负责系统的日常监控、维护和管理， 确保系统正常运行。
03
定期进行安全检查
对系统进行定期的安全检查，发现并 解决潜在的安全隐患。
日常维护与保养
定期备份数据
对系统数据进行定期备份，以 防止数据丢失或损坏。
系统优化与升级
1 2
系统性能优化
根据系统运行情况，对系统性能进行优化，提 高系统响应速度和处理能力。
系统扩展与升级
根据业务需求和技术发展，对系统进行扩展和 升级，提高系统的整体性能和稳定性。
3
系统安全加固
加强系统的安全性，采取多种安全措施，防范 各类安全威胁和攻击。
化工高危工艺装置自动控制和安全联锁（三篇）
化工高危工艺装置自动控制和安全联锁化工高危工艺装置的自动控制和安全联锁是确保装置正常运行和防止事故发生的关键措施。
在自动控制和安全联锁系统的支持下，化工高危工艺装置可以实现精确的操作和监控，以及各种安全保护措施的应用，有效降低生产过程中可能出现的事故风险，保护生产人员和装置的安全。
一、自动控制系统：化工高危工艺装置的自动控制系统主要由控制器、执行器、传感器和控制回路组成。
控制器通过读取传感器信号，对装置的各个参数进行监控，并将相应的控制信号发送给执行器，使其控制装置的操作，实现对装置的自动调节和控制。
（一）控制器：控制器是自动控制系统的核心，它是通过对传感器信号进行实时采集和处理，生成相应的控制信号，对装置进行操作和调节的装置。
根据控制系统的复杂程度和不同的控制要求，控制器可以采用单一的PID控制器，也可以采用多级、多环节的控制器。
（二）执行器：执行器是控制系统的执行机构，用于根据控制器的指令对装置进行操作和调节。
一般情况下，执行器可以分为电动执行器、气动执行器和液压执行器三种类型，根据装置的特点和需要选择合适的执行器进行控制。
（三）传感器：传感器是自动控制系统的信息输入装置，用于对装置的各种参数进行检测和监测，并将检测到的信号转化为电信号，送给控制器进行处理。
常用的传感器有温度传感器、压力传感器、液位传感器、流量传感器等。
（四）控制回路：控制回路是指控制系统中实现自动调节和控制功能的回路。
根据不同的控制要求，控制回路可以分为开环控制和闭环控制两种。
开环控制指的是只根据输入信号进行控制，不对输出信号进行反馈调整，常用于对流程进行粗略控制；闭环控制则是对输出信号与期望值进行比较，通过对差值进行反馈调整，实现对装置精确的控制。
二、安全联锁系统：安全联锁系统是化工高危工艺装置中重要的安全保护措施，通过对装置的各个设备和工艺参数进行监测和控制，确保在装置正常运行和异常情况下，及时采取相应的措施，保证人员和装置的安全。
化工装置安全联锁系统设置与管理要点
化工装置安全联锁系统设置与管理要点为了保障化工装置在运行过程中的安全性和可靠性，化工企业必须采取有效的安全措施。
其中，安全联锁系统是一种常用的手段，它通过控制硬件和软件来实现对装置运行状态的监测和控制。
本文将从系统设置与管理两个方面，探讨化工装置安全联锁系统的要点。
一、系统设置要点1. 设定联锁逻辑安全联锁系统的核心是联锁逻辑的设定。
在设置联锁逻辑时，首先要对装置运行过程中可能发生的危险情况进行分析和评估，制定相应的安全规程和流程。
联锁逻辑要考虑到不同操作的先后顺序，确保装置在安全状态下运行。
2. 遵循国际标准化工装置的安全联锁系统应遵循相关的国际标准，如ISA-84（工业自动化安全系统）、IEC 61511（工业过程控制系统）。
遵循国际标准可以提高系统的稳定性和可靠性，降低事故发生的风险。
3. 控制元件选型化工装置的安全联锁系统中，控制元件的选型应根据装置的工艺特点和操作要求来确定。
常见的控制元件包括电磁阀、安全开关、传感器等。
在选型时，要考虑元件的可靠性、适用性和安全性。
4. 数据传输与处理安全联锁系统需要实时传输和处理数据，所以在系统设置中要确定数据传输的方式和协议。
常用的方式包括有线传输和无线传输，常用的协议有Modbus、Profibus等。
在选择方式和协议时，要考虑到数据传输的速度和稳定性。
二、管理要点1. 系统维护与更新化工装置的安全联锁系统需要进行定期维护，以确保系统的稳定性和可靠性。
维护工作包括对系统硬件的检查和保养、软件的升级和优化等。
此外，还需要建立健全的维护记录，及时排除存在的隐患。
2. 人员培训与管理安全联锁系统的管理还需重视人员培训和管理。
工作人员要了解系统的操作原理和使用方法，并定期进行培训，提高操作技能。
同时，要建立安全管理制度，规范人员的行为和责任，确保系统的安全运行。
3. 风险评估与控制化工装置的安全联锁系统管理中，风险评估是一项重要的工作。
通过对装置的风险进行评估和分析，可以及时发现和控制潜在的危险因素。
安全联锁系统介绍ppt
执行动作
当逻辑运算器判断出工艺过程存 在安全隐患时，安全联锁系统会 控制执行机构采取相应的动作， 如关闭阀门、停止泵、切断电源 等，确保工艺过程的安全。
安全联锁系统的基本功能
数据采集
安全联锁系统能够采集各种传感器数据，对工艺 过程进行实时监测。
故障诊断
安全联锁系统具备故障诊断功能，能够及时发现 传感器故障、执行机构故障等问题，并及时采取 相应的处理措施。
石油化工企业生产过程复杂， 涉及大量危险品和高温高压等 危险因素，因此对安全联锁系
统的需求较高。
安全联锁系统可以实现自动化 控制和紧急停车，当检测到异 常情况时可以立即采取行动，
避免事故扩大。
安全联锁系统还可以实现生产 设备的远程监控和故障诊断，
提高生产效率。
安全联锁系统在电力企业的应用
电力企业对安全联锁系统的需求也非常高，因为电力企业的生产设备和设施一旦 出现故障，可能导致大规模的停电甚至更严重的事故。
THANK YOU.
安全联锁系统的选型原则
根据工艺过程的特点选择适合的安全联锁系统类型；
根据工艺过程的操作要求选择适合的安全联锁系统的 操作方式；
根据工艺过程的安全要求选择适合的安全联锁系统的 联锁功能；
根据工艺过程的维护和调试要求选择适合的安全联锁 系统的结构形式。
04
安全联锁系统的实际应用案例
安全联锁系统在石油化工企业的应用
难以承受。
技术门槛较高
安全联锁系统的设计和开发需要 具备一定的技术实力和专业经验 ，技术门槛较高，需要专业人员 进行开发和维护。
维护难度较大
安全联锁系统的维护和升级需要专 业的技术人员和团队进行支持和维 护，对于一些企业来说可能存在一 定的难度。
安全联锁系统介绍
广泛应用于现代化工厂、机器人、 自动化生产线等领域。
液压安全联锁系统
定义
液压安全联锁系统是以液压传动 技术为基础的安全联锁系统，通 过液压缸、液压阀等液压元件实
现联锁保护功能。
特点
输出力大，响应速度快，能够实 现复杂的功能，但需要专业的液
压设备和维护技术。
应用场景
广泛应用于重型机械设备、船舶 、矿山等领域。
确保在异常情况下，能够迅速切断电源或中止危险操作，保障乘客和乘
员的安全。
03
公共设施
在公共设施领域，安全联锁系统应用于电梯、游乐设施、体育场馆等场
所，保障公众的安全。
安全联锁系统的历史与发展
历史
安全联锁系统的雏形源于早期的机械开关控制装置，随着科技的发展和工业生产 的需要，现代安全联锁系统逐渐形成和完善。
特点
安全联锁系统具有高可靠性、灵敏度和稳定性，能够及时响应并处理异常情况 ，有效预防事故的发生。
安全联锁系统的应用范围
01
工业生产
在工业生产过程中，安全联锁系统广泛应用于各种机械设备和生产线上
，如化工、石油、钢铁、造纸等行业的生产设备，以及电力、制药等行
业的生产线。
02
交通运输
在交通运输领域，安全联锁系统用于列车、船舶、飞机等交通工具上，
防止设备误操作
防止设备在未经授权 的情况下启动或操作
避免因人为错误或意 外情况引起的设备故 障
确保设备在正确的位 置、方向和条件下运 行
提高生产效率
确保设备在安全、稳定的状态 下运行，减少故障停机时间
实现自动化和远程监控，提高 设备运行效率
优化生产流程，提高整体生产 效率
保障人身安全
避免因设备故障或人为错误引起 的安全事故
安全联锁监控系统讲义
安全联锁监控系统的逻辑控制
逻辑控制是安全联锁监控系统的核心，它根据预设的 安全条件和规则，对采集到的信号进行逻辑判断，决
定是否触发联锁动作。
逻辑控制一般采用继电器、PLC（可编程逻辑控制器） 等硬件设备实现，可以通过编程实现复杂的逻辑关系 和控制策略。
逻辑控制的设计需要充分考虑各种可能的安全风险和 工况，确保系统能够快速、准确地响应各种安全事件，
维护和管理难度大
安全联锁监控系统涉及多个子系统和传感器，需要定期进 行维护和校准，同时需要建立完善的管理制度和操作规程 ，以确保系统的稳定性和可靠性。
未来发展趋势
智能化监控
随着人工智能技术的发展，安全联锁监控 系统将更加智能化，能够自动识别异常情 况和预警，减少人工干预和误操作。
物联网技术的融合
物联网技术将实现安全联锁监控系统 与生产设备之间的无缝连接和实时通 信，提高系统的集成度和可扩展性。
总结词
工业生产安全联锁监控系统案例
详细描述
工业生产过程中，安全联锁监控系统发挥着至关重要的作 用。例如，在化工厂中，安全联锁监控系统可以监测各种 化学反应过程，一旦出现异常情况，立即触发报警并采取 紧急措施，确保生产安全。
总结词
工业生产安全联锁监控系统案例
详细描述
在石油开采领域，安全联锁监控系统可以实时监测油井的 压力、温度和液位等参数，及时发现潜在的安全隐患，防 止事故发生。
安全联锁监控系统讲义
目录
CONTENTS
• 安全联锁监控系统概述 • 安全联锁监控系统的工作原理 • 安全联锁监控系统的应用场景 • 安全联锁监控系统的优势与挑战 • 安全联锁监控系统的实际案例
01 安全联锁监控系统概述
CHAPTER
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IEC61508 SIL 1 2 2 3 3 3
第二节 安全联锁系统的设计原则
❖ 安全联锁系统组成元件的设计原则
➢ 传感器的设计原则
独立原则 冗余准则 ➢ 最终执行元件的设计原则 阀门独立原则 阀门冗余准则 电磁阀配合准则 电动机启动器配合准则
第二节 安全联锁系统的设计原则
➢ 逻辑单元的设计原则
➢安全联锁预报警功能 ➢安全联锁延时 ➢第一事故原因的区别 ➢安全联锁系统的投入和切换 ➢分级安全联锁 ➢手动紧急停车 ➢安全联锁复位
第二节 安全联锁系统的设计原则
❖ 安全联锁系统设计的基本原则： 1.信号报警、联锁点的设置，动作设定值及调
整范围必须符合生产工艺的要求。 2.在满足安全生产的前提下，应当尽量选择线
路简单、元器件数量少的方案。 3.信号报警、安全联锁设备应当安装在震动小、
灰尘少、无腐蚀气体、无电磁干扰的场所。
第二节 安全联锁系统的设计原则
4.信号报警、安全联锁系统可采用有触点的继 电器线路，也可采用无触点式晶体管电路、 DCS、PLC来构造信号报警、安全联锁系统。
5.信号报警、安全联锁系统中安装在现场的检 出装置和执行器应当符合所在场所的防爆、 防火要求。
安全联锁系统的性能
安全等级
SIL 1
SIL 2
SIL 3
安全联锁系 统性能要求
平均失效率 可用度
10-1~10-2 0.9~0.99
10-2~10-3
10-3~10-4
0.99~0.999 0.999~0.9999
第二节 安全联锁系统的设计原则
安全仪表系统的逻辑结构选择表 逻辑单元结构
基本安全联所系统逻辑结逻辑结构 带自诊断的2取1安全联所系统逻辑结构 3取2带安全联所系统逻辑结构 双重化2取1带自诊断安全联所系统逻辑结构
第二节 安全联锁系统的设计原则
❖ 安全联锁逻辑结构 见图4—1中的a~f。图中N oo M，是N out of
M的缩写，中文的含义是‘M取N’。字母D表示 带自诊断功能。
各种结构适用不同的安全要求。设计过程中 需要先进行安全度分析，然后根据分析结果选 择不同逻辑结构。
第二节 安全联锁系统的设计原则
6.信号报警系统供点要求与一般仪表供电等级 相同。
第二节 安全联锁系统的设计原则
❖ 安全完整性水平
IEC-61508将过程安全所需要的安全度等级划分 为4级（SIL1- SIL4，)。
ISA-S84.01根据系统不响应安全联锁要求的概率将 安全度等级划分为3级（SIL1-SIL3）。
鉴于我国目前的实际情况，一般通过对所有事件发 生的可能性与后果的严重程度及其他安全措施的有效 性进行定性的评估，从而确定适当的安全度等级。
第四章 安全联锁系统
第一节 第二节 第三节
安全联锁系统的功能与要求 安全联锁系统的设计原则 安全联锁系统的逻辑设计及表达
第一节 安全联锁系统的功能与要求
一、安全联锁系统的基本功能和要求 ➢保证生产的正常运转、事故安全联锁 ➢安全联锁报警 ➢联锁动作和投运显示
第一节 安全联锁系统的功能与要求
二、安全联锁系统的附加功能
第三节 安全联锁系统的逻辑设计及 表达
❖逻辑功能的表达符号
‘联锁系统逻辑图’是具体的信号报警及联 锁系统逻辑关系的表达，表明工程当中各个逻 辑量之间的运算关系，各个执行机构的动作的 逻辑依据。
‘基本逻辑符号’见表4—3 ❖联锁系统逻辑图
见图4—4
第二节 安全联锁系统的设计原则
1级用于事故很少发生。如发生事故，对装置和产 品有轻微的影响，不会立即造成环境污染和人员伤亡， 经济损失不大；
2级用于事故偶尔发生。如发生事故，对装置和产 品有较大影响，并有可能造成环境污染和人员伤亡， 经济损失较大。
3级用于事故经常发生。如发生事故，对装置和产 品将造成严重的影响，并造成严重的环境污染和人员 伤亡，经济损失严重。
逻辑单元独立原则 逻辑单元冗余准则
➢ 通信接口的设计原则
第二节 安全联锁系统的设计原则
❖ 安全联锁系统安全等级的确定
➢ 风险分配的基本思想 ➢ 安全完整性水平（Safe integrality Level, SIL）计
算流程
安全完整性水平 SIL计算流程
1）风险定义； 2）风险分析； 3）风险计算； 4）风险评估。
