10kV配网自动化是指在传统的10kV交流配电网的基础上引入大量自动化设备，配合
相应的控制通信技术，构建一个实现供电质量、运行稳定性及安全可靠性更高的自动化配
电系统。
10kV配网自动化系统的建设需要从以下方面着手：
1、建立系统建模：10kV配网自动化是一个系统项目，首先必须确定集成的技术概念，技术架构和系统运行模式；
2、先进技术和设备的应用：利用先进的保护技术和自动化设备，设计电源的“智能”装备，以提高供电安全可靠性及系统运行稳定性；
3、综合网络系统设计：构建覆盖所有节点的大局优化路由，专用网络采用物联网、
无线通信等新技术，使数据及信息传输在系统内部实现快速高效；
4、全面的软件平台：实现对10kV配网自动化的引入，需要完善的软件平台，包括控
制管理软件、信息采集软件、数据处理软件、网络管理软件等。
1、设备智能等级：针对不同的设备和应用，按照自动化等级进行分类，根据实际需
要适当提高设备的智能等级；
2、应用范围：明确实施10kV自动化的规模以及自动化系统的范围，针对不同规模进
行适当调整；
3、通信拓扑：确定系统内数据和信息的传输方式，采用最佳的拓扑架构，并确保网
络的可靠性；
4、系统功能：明确各个组件的功能，按照功能划分模块，确保系统的实时处理能力
及可靠性。
总之，要实现10kV配网自动化系统的建设及规划，就必须依据项目的现状和业务需求，选择合适的技术设备，确定系统的运行模式和全面的功能，满足业务发展需求。
另外，在建设及规划过程中，也要重视安全性和实时性等方面，避免系统因为技术尚需进步而造
成的不可预知的影响。
10kV配网自动化建设的规划与设计分析
10kV配网自动化建设的规划与设计分析10kV配网自动化建设是为了提高配网系统的安全性、稳定性和可靠性。
建设需要规划和设计，并实现智能化控制和监测功能。
本文将从以下几个方面进行分析：一、规划1.配网自动化建设的目标，包括提高电网安全性、稳定性和可靠性，减少环境影响，降低运营成本，提高用户服务水平等。
2.确定建设的范围和内容，主要包括设备改造、系统集成、数据采集和处理、远程监测和控制等。
3.制定项目进度和预算，分阶段实施。
4.考虑到未来发展趋势和技术创新，设计可升级的系统架构和模块化的设备设计。
二、设计1.设备改造部分，统一更换10kV配电变压器和开关设备，安装智能控制器和传感器。
2.系统集成部分，选用合适的软件和硬件构建配网自动化控制系统。
该系统包括数据采集、通讯、控制与运算等功能，同时支持多种接口，实现与其他系统的互联。
3.数据采集和处理部分，选用合适的数据采集设备和软件，实现对配电线路状态、负荷和电能等数据采集和处理。
根据采集的数据进行分析和预测，以便对网内故障、负荷异常等进行预处理，以保证系统的稳定和可靠。
4.远程监测和控制部分，通过网络和物联网技术实现协议转换和数据传输，实现终端设备的远程监测、控制和管理。
三、关键技术2.智能控制技术：通过对电线路状态、负荷等数据的分析和预测，实现智能的控制和调节，提高电网的稳定性和可靠性。
四、应用前景配网自动化建设将为配电系统的运行和管理带来革命性的变化，是实现智能电网建设的重要环节。
配网自动化将进一步推动电力行业的数字化和智能化升级，提高了供电服务的质量和效率，为电力企业创造巨大的经济效益和社会效益。
10kV配网自动化建设的规划与设计分析
10kV配网自动化建设的规划与设计分析10kV配网自动化是利用先进的电力信息技术和通信技术，对配电网进行自动化装置的安装和全面的配网自动化管理。
其目的是提高电力供应可靠性，实现对配网设备的智能监测、控制、调度和管理，为电力系统的高效运行提供技术支撑。
1. 配网自动化的需求分析：首先要明确配网自动化建设的目的和需求。
包括提高电网安全可靠性、提高供电质量、降低线损、提高运行效率等方面的需求。
同时还需根据电力系统的特点和发展需求，确定配网自动化技术应用的范围和重点。
2. 现状分析：对现有10kV配网系统进行全面的调研和分析，包括系统的拓扑结构、设备情况、运行状态、数据采集方式等方面的情况。
通过对现状的分析，可以了解系统存在的问题和不足之处，为后续的规划与设计提供依据。
3. 技术选择与优化：根据配网自动化的需求和现有系统的情况，选择合适的自动化技术和设备。
包括自动化装置、通信设备、数据采集器等。
优化技术方案，如采用先进的通信技术、智能传感器等，提高系统的可靠性、稳定性和安全性。
4. 系统架构设计：根据配网自动化的需求和技术选择，设计系统的结构和组成部分。
包括系统级别、子系统划分、设备选型和布置等。
还需对系统的控制策略、通信网络和数据管理进行规划和设计，确保系统的高效运行和可靠性。
5. 安全性与可靠性分析：针对配网自动化系统的安全性和可靠性进行全面的分析和评估。
包括系统的故障处理能力、备份能力、数据安全保障等方面的考虑。
通过分析和评估，确定系统的安全性和可靠性要求，并采取相应的措施进行保障。
6. 经济性分析：对配网自动化建设的经济性进行分析。
包括投资成本、运维费用、系统维护成本和经济效益等方面的考虑。
通过经济性分析，确定建设方案的可行性和经济效益，为决策提供依据。
对于10kV配网自动化建设的规划与设计分析，需要从需求分析、现状分析、技术选择、系统架构设计、安全性与可靠性分析、经济性分析等方面进行全面的考虑和分析，以确保建设方案的科学性、合理性和可行性，为配网自动化的顺利实施提供支持。

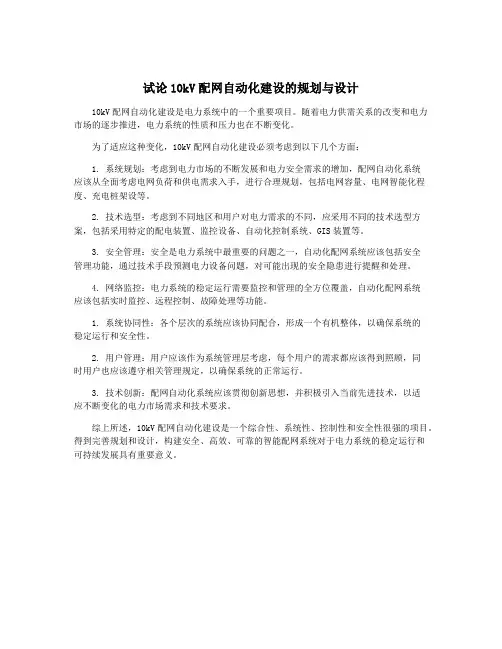

试论10kV配网自动化建设的规划与设计
试论10kV配网自动化建设的规划与设计
10kV配网自动化建设是电力系统中的一个重要项目。
随着电力供需关系的改变和电力市场的逐步推进，电力系统的性质和压力也在不断变化。
为了适应这种变化，10kV配网自动化建设必须考虑到以下几个方面：
1. 系统规划：考虑到电力市场的不断发展和电力安全需求的增加，配网自动化系统
应该从全面考虑电网负荷和供电需求入手，进行合理规划，包括电网容量、电网智能化程度、充电桩架设等。
2. 技术选型：考虑到不同地区和用户对电力需求的不同，应采用不同的技术选型方案，包括采用特定的配电装置、监控设备、自动化控制系统、GIS装置等。
3. 安全管理：安全是电力系统中最重要的问题之一，自动化配网系统应该包括安全
管理功能，通过技术手段预测电力设备问题，对可能出现的安全隐患进行提醒和处理。
4. 网络监控：电力系统的稳定运行需要监控和管理的全方位覆盖，自动化配网系统
应该包括实时监控、远程控制、故障处理等功能。
1. 系统协同性：各个层次的系统应该协同配合，形成一个有机整体，以确保系统的
稳定运行和安全性。
2. 用户管理：用户应该作为系统管理层考虑，每个用户的需求都应该得到照顾，同
时用户也应该遵守相关管理规定，以确保系统的正常运行。
3. 技术创新：配网自动化系统应该贯彻创新思想，并积极引入当前先进技术，以适
应不断变化的电力市场需求和技术要求。
综上所述，10kV配网自动化建设是一个综合性、系统性、控制性和安全性很强的项目。
得到完善规划和设计，构建安全、高效、可靠的智能配网系统对于电力系统的稳定运行和
可持续发展具有重要意义。

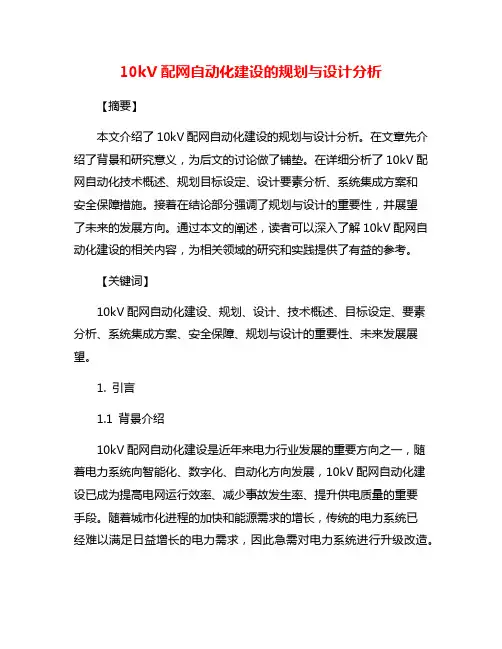

10kV配网自动化建设的规划与设计分析
10kV配网自动化建设的规划与设计分析【摘要】本文介绍了10kV配网自动化建设的规划与设计分析。
在文章先介绍了背景和研究意义，为后文的讨论做了铺垫。
在详细分析了10kV配网自动化技术概述、规划目标设定、设计要素分析、系统集成方案和安全保障措施。
接着在结论部分强调了规划与设计的重要性，并展望了未来的发展方向。
通过本文的阐述，读者可以深入了解10kV配网自动化建设的相关内容，为相关领域的研究和实践提供了有益的参考。
【关键词】10kV配网自动化建设、规划、设计、技术概述、目标设定、要素分析、系统集成方案、安全保障、规划与设计的重要性、未来发展展望。
1. 引言1.1 背景介绍10kV配网自动化建设是近年来电力行业发展的重要方向之一，随着电力系统向智能化、数字化、自动化方向发展，10kV配网自动化建设已成为提高电网运行效率、减少事故发生率、提升供电质量的重要手段。
随着城市化进程的加快和能源需求的增长，传统的电力系统已经难以满足日益增长的电力需求，因此急需对电力系统进行升级改造。
而10kV配网是连接输电网与用户之间的电力分配网，对电网的安全稳定运行起着至关重要的作用。
目前，我国电力系统面临着诸多问题，如能源供给不足、能源浪费严重等，而通过10kV配网自动化建设，可以实现对电力系统的全面优化，更好地满足不同用户的电力需求，提高供电可靠性和稳定性。
开展10kV配网自动化建设是当前电力系统发展的紧迫任务，也是推动电力行业转型升级、提高电力系统运行效率的有效途径。
在这样的背景下，开展对10kV配网自动化建设的规划与设计分析显得尤为重要和迫切。
1.2 研究意义10kV配网自动化建设对于提高配网运行效率、优化电力设备调度、提高供电质量具有重要意义。
通过引入先进的自动化技术，可以实现对10kV配网系统的远程监测、智能调度和快速故障定位，提高系统的可靠性和可用性。
配网自动化建设还可以实现对配电设备的智能控制和管理，减少供电停电率，提高电网运行效率，从而降低用户的用电成本。

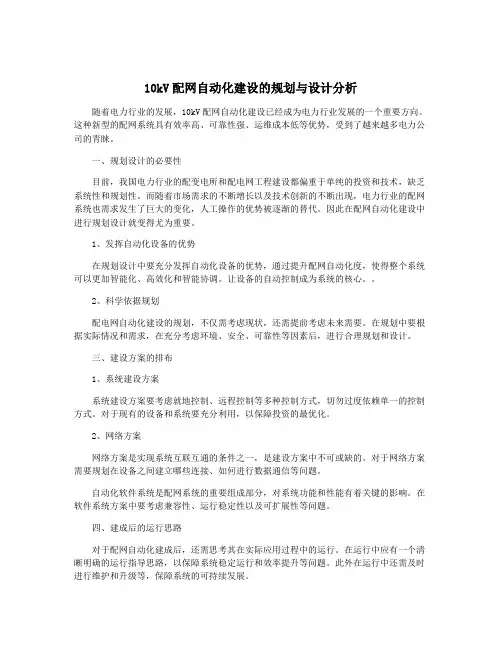

10kV配网自动化建设的规划与设计分析
10kV配网自动化建设的规划与设计分析随着电力行业的发展，10kV配网自动化建设已经成为电力行业发展的一个重要方向。
这种新型的配网系统具有效率高、可靠性强、运维成本低等优势，受到了越来越多电力公司的青睐。
一、规划设计的必要性目前，我国电力行业的配变电所和配电网工程建设都偏重于单纯的投资和技术，缺乏系统性和规划性。
而随着市场需求的不断增长以及技术创新的不断出现，电力行业的配网系统也需求发生了巨大的变化，人工操作的优势被逐渐的替代。
因此在配网自动化建设中进行规划设计就变得尤为重要。
1、发挥自动化设备的优势在规划设计中要充分发挥自动化设备的优势，通过提升配网自动化度，使得整个系统可以更加智能化、高效化和智能协调。
让设备的自动控制成为系统的核心。
2、科学依据规划配电网自动化建设的规划，不仅需考虑现状，还需提前考虑未来需要。
在规划中要根据实际情况和需求，在充分考虑环境、安全、可靠性等因素后，进行合理规划和设计。
三、建设方案的排布1、系统建设方案系统建设方案要考虑就地控制、远程控制等多种控制方式，切勿过度依赖单一的控制方式。
对于现有的设备和系统要充分利用，以保障投资的最优化。
2、网络方案网络方案是实现系统互联互通的条件之一，是建设方案中不可或缺的。
对于网络方案需要规划在设备之间建立哪些连接、如何进行数据通信等问题。
自动化软件系统是配网系统的重要组成部分，对系统功能和性能有着关键的影响。
在软件系统方案中要考虑兼容性、运行稳定性以及可扩展性等问题。
四、建成后的运行思路对于配网自动化建成后，还需思考其在实际应用过程中的运行。
在运行中应有一个清晰明确的运行指导思路，以保障系统稳定运行和效率提升等问题。
此外在运行中还需及时进行维护和升级等，保障系统的可持续发展。
综上所述，10kV配网自动化建设的规划设计至关重要，应充分发挥自动化设备的优势，科学依据规划，科学排布建设方案，保障系统在实际应用中的稳定和提升。
10kV配网自动化系统建设与规划
10kV配网自动化系统建设与规划10kV配网自动化系统是现代配电网发展的趋势，它能够实现远距离实时监测、故障定位和故障恢复等功能，提高了配电网的可靠性和安全性。
本文将介绍10kV配网自动化系统建设与规划的相关内容。
10kV配网自动化系统建设主要目标是提高配电网的运行效率和可靠性，具体目标包括：1.实现故障自动定位和快速恢复。
2.远端实时监测和控制。
3.安全监测和报警。
4.实现配网运行数据的自动采集、处理和分析。
5.优化配网负荷调配，提高运行效率。
6.实现配网的智能化管理。
10kV配网自动化系统建设方案是基于配电网硬件设备和软件系统的集成，主要包括以下几个方面：1.硬件部分（1）智能电表和智能开关。
（2）故障指示器和故障记录器。
（3）遥控终端和遥测终端。
（4）数字保护装置和自动重合闸装置。
（5）SCADA系统和通信网。
2.软件系统（1）实时调度管理软件。
（3）负荷预测和调配软件。
（4）数据采集和分析软件。
（5）配网能耗监测软件。
1.方案设计：确定自动化系统的功能需求和配套硬件和软件设备。
2.实施前准备：包括调查网络现状、绘制10kV配网电力图纸、选择可靠的通信技术和方案、进行培训等。
3.硬件设备安装：安装智能电表、智能开关、故障指示器、遥控遥测设备、保护继电器等设备，进行现场调试。
4.网络建设：构建配网自动化通信网络，建立SCADA系统，保证数据准确传输。
5.软件系统安装：安装实时调度管理软件、故障定位恢复软件、负荷预测调配软件、数据采集和分析软件等。
6.系统调试：开展实际的系统调试和试验工作，验证系统的可行性和可靠性。
7.推广和运维：推广功能和优势，达到推广效果，开展系统运维和维护。
10kV配网自动化系统规划的目标是逐步完善和改善自动化系统，以适应不断变化的需求和技术发展。
1.系统改进：包括软件和硬件设备的优化升级，以及网络通信技术的应用改进。
2.配网扩容：如有需要，可以增加配电变电站的数量，以满足新的用电需求。
10kV配网自动化系统建设与规划
10kV配网自动化系统建设与规划10kV配网自动化系统是指在10千伏（kV）电压级别下进行配电网的自动化管理和控制的系统。
它是为了提高配电网的可靠性、安全性和经济性而设计的一种电力系统。
10kV配网自动化系统主要包括以下几个方面的内容：1. 智能监测与故障诊断：通过安装监测设备，对10kV配电网进行实时监测，可以实时获取线路负荷、电流、电压等关键信息，对电网进行状态评估和故障诊断，提前发现问题并及时处理，以保证电网的安全运行。
2. 配电网自动化控制：配电网自动化控制是10kV配网自动化系统的核心，通过自动化设备（如遥控、遥信、遥测设备）对配电网进行自动控制，实现对设备的开关操作、线路的合闸分闸以及电能质量的控制等功能，提高电网运行的可靠性和效率。
3. 智能配电网优化：通过数据分析和优化算法，对10kV配电网进行智能化调度和运行优化，以实现能源的高效利用和系统的经济性。
还可以根据用户需求提供不同的电能服务，如电能质量监测和能源管理等。
4. 安全保护与自动化安全设备：为了保证10kV配电网的安全性，需要配备相应的安全保护设备，如过电压保护装置、过电流保护装置等。
这些设备可以实时监测电网的工作状态，当检测到异常情况时，会自动切断故障点，保护电网设备和用户的安全。
1. 系统可靠性和鲁棒性：配电网是供电系统中的末端环节，其可靠性和鲁棒性对整个供电系统至关重要。
在系统建设和规划中，需要考虑如何提高系统的可靠性，提高设备的故障判断和处理能力，并进行备用设备的规划，以应对电网故障和突发情况。
2. 系统的扩展性和可升级性：随着电力需求的增长和电力技术的进步，10kV配网自动化系统需要具备一定的扩展性和可升级性，能够适应未来的发展需求。
在系统建设和规划中，需要考虑未来的电力负荷增长情况，并进行系统配置和设备选择，以提高系统的扩展性和可升级性。
3. 系统的安全与隐私保护：10kV配网自动化系统中涉及大量的数据和信息传输，如何保护系统的安全和用户的隐私是系统建设和规划中需要重点考虑的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于10kV配网自动化建设的规划与设计论述
发表时间：2018-12-26T14:51:31.300Z 来源：《河南电力》2018年13期作者：龙康弟[导读] 中国的信息技术发展，自动化技术渗入到配网中，对配网的稳定运行和发展起到了重要的推动作用。
（广东电网有限责任公司湛江吴川供电局 524500）摘要：中国的信息技术发展，自动化技术渗入到配网中，对配网的稳定运行和发展起到了重要的推动作用。
10kV配网实施自动化建设，就是要将配电网络运行系统构建起来，以实现数字化技术管理能源。
当配网在计算机网络的支持下，实现系统化运行，即便是由于干扰因素而导致运行故障，也能够及时地采取有效的控制措施。
针对10kV配网自动化建设的规划与设计进行研究。
关键词：10kv；配电网；自动化建设；配网规划；配网设计
配网自动化又称DA，是利用现代通信和计算机技术，将配电网的电网结构、设备的实时运行、地理图形及用户等信息进行有效的集成，构成一个相互关联，相对完整的信息化系统。
从而实现配电网监控和管理的简单化、及时化、信息化和自动化。
我国国内的配网自动化建设起步较晚.近几年来，很多电力企业对配网自动化的设计和应用做了很多的探索。
就目前阶段而言，城农网改造的实施.因此，在构建配网自动化系统时，要进行城区电网结构的改造，使电网系统布局简单化、合理化。
1配网自动化的功能目标
近些年来，比较完整且成熟的10kV配网自动化网络系统主要由配凋自动化网SCADA、变电站集中控制中心SCC、馈线自动化系统（FA）、地理信息AM／FM／GIS系统，配电管理子系统、高级效应分析子系统（PAS）、其他综合类管理系统、接口系统等部分组成。
10kV配调调度监控和数据采集自动化网SCADA，主要实现配网实时监控和数据处理的功能。
在配网监控技术实现方面，SCADA能够根据远传数据信息、值班保修电话、自诊断故障报告分析实现系统故障自诊断、故障定位、故障隔离、负荷转移、恢复供电和现场故障检修安排、检修操作票管理、事故报告存档、事故处理信息交换等。
同时具备支持无人值班变电站的接口，实现依照功率因数、无功电流、电网电压值等实时参数，自动完成馈线保护的远方投切和闭环网络控制、定值远方切换、地理接线图与信息集成等功能。
馈线自动化（Feeder Automation）是配网馈线故障自动隔离和供电恢复系统。
FA处于正常运行状态时，实现对馈线、各种变压器的电压、电流、功率（有功功率和无功功率）、功率因数、电能量等基本参数的远方测量，对电力设备运行状态实时在线远方监视，控制电容器的运行状态，对配电网进行均衡调配，减小电网线路损耗。
在监测到馈线相间短路类型故障时，FA对故障区段自动识别辨识，并对故障区段进行断电隔离保护，同时恢复非故障区域用户的选择性供电。
高级效应分析子系统（PALS）对SCADA系统采集的运行数据进行分析计算，利用母线分析和电量计算分析，实现配电网设备联接和带电状态的网络拓扑；实现电网运行效率分析、电网调度、培训操作；利用母线负荷预测和馈线潮流计算，建立完整的实时配网状态估计网络，对电荷分配实施有效均衡配置；根据网络线路损耗、配变间负荷等参数，进行配电网络优化重构，对不同级别用户提供优质供电服务，平衡用户负荷；根据变电所和网络结构实施无功电压非优化控制。
2城市配网自动化问题调查
（1）对配网自动化系统认识和定位不清楚，缺乏统一的合理规划，没有针对配电信息量大、信息面广的特点，忽视了对其他系统的相关数据利用和整合，造成配电系统的信息缺口很大，模型不完整，需求主体缺乏完整性和准确性，导致后期的应用实用化较差。
（2）馈线自动化和配电自动化混淆，对于局部区域配网自动化关注，缺乏城市配网自动化整体规划管理，对于故障处理和故障恢复功能要求片面化，投资者投入产出比不明显。
（3）配电自动化相应的技术政策、标准、规范性文件较少，与快速发展的电力需求存在缺口的现象，电力部门、企业、政府之间缺乏有效的规划部署和协调机制，电力应用效能有待提高。
3、10kV配网自动化建设规划
3.1建立规划原则
10kv配网的覆盖范围非常广泛。
随着县级电网建设力度的加大，配网改造工程的继续，使得配电设备成为了需要重点考虑的问题。
将信息技术融人到配网中，实现配网自动化运行，除了要对配网运行的实际情况实时观察之外，还要根据工作需要，对配网自动化工作进行不断地调整和完善，以使施配网自动化运行更为稳定可靠，从而提高企业的供电服务质量。
3.2环网供电方案
10kv配网采用环网供电方案，就是将相互靠近的两条配电线路重合，构建为环网状电能传输线路，使配网的架构得到优化，而且配网呈现出网状结构。
在配网架构中，多种功能都得以实现，并有远程的计算机自动控制，不仅与通信系统建立了连接，而且还可以将配网线路中的故障清除。
3.3自动重合分段器
县级10kv配网运行中，对电闸开关的控制多会采用人工操作的方法，部分电站采用了声控的方法对电闸进行控制，或者采用感应模式控制电闸，主要目的是使电闸开关的控制更为人性化。
自动重合分段器在运行中，能够使电网的控制管理科学化运行，使得人力资源和物力资源都有所节约[3]。
在县级变电站，将自动重合闸安装，以对电闸的开关进行有效控制，可以实现电压的实时检测，只要电压通过小闸，就会被检测出来，并启动延时输电程序，或者将线路断开，以确保电流安全稳定地传输。
4、10kV配网自动化建设设计思路
4.1配网以中心主站为自动化的核心
配网运行中，中心主站持续工作，24h不间断，对配网的运行状态进行检测。
从配网自动化结构的组成情况来看，包括计算机的主机和辅机、电子监测仪、GPS时钟系统和定位系统、通信设备以及系统服务器等。
中心主站为光纤网络，不仅可以先确保数据及时传输，而且还可以启动报警系统，针对所发现的分体进行分析后，采取必要的措施予以解决，所有这些工作都是在自动化操作下完成的。
4.2配网以分区分站为自动局部中转站
配网以分区分站为自动局部中转站，主要的构成为配电站和小机箱。
分区分站在自动运行平台上运行，依赖于超大显示器、监控设备、UPS和打印机等所有的电能传输路径。
如果出于工作的需要而对电流状况进行分析，还可以将资料打印出来，并针对图纸上所显示的电流进行图纸分析。
4.3配网以直属子站作为站实时监控站
配网以直属子站作为站实时监控站，不仅要求配网运行中各个电力机械设备都能够稳定运行。
机械设备以及网络处于运行状态下，直属子站作为设备维护场所，可以及时地为电网更换零件，安排好倒班工作内容和夜班工作内容，使直属子站能够对各设备进行检查，并根据配网运行需要，而对设备进行更新。
配网工作中所获得的数据都是真实可靠的，经过使用图表的方式进行分析后，可以制定出工作报告。
针对通过实时监控而获得的配网运行状况以及所存在的问题，还可以将问题解决方案制定出来，以确保直属子站高效率运行。
5配网通信方式
配电通信系统一般可以分为两个层次，分别为配电主站到配电子站（配电汇接站）通信网络，配电子站到配电终端设备的通信网络。
其中，配电主站和配电子站（汇接站）的通信一般利用现有骨干光纤通信网；配电子站到配电终端的通信网络目前采用多种通信技术组合，包括光纤专网、无线专网、无线公网、中压配电线载波等。
6结束语
县级配网运行效率要有所提高，就要在强化配网自动化建设的同时，更充分了解配网的发展现状，根据水利电业配网的发展需要，对配网资源进行优化整合，并根据区域范围内的用电情况，对配网自动化建设以规划，以提高配网的运转效能，确保电力系统持续而稳定地运行，并能够向电能用户提供安全可靠的电能。
参考文献：
[1]庞博华.10kV配网自动化建设的规划与设计.技术与市场，2016，23.09.58+61.
[2]李振捷.10kV配网自动化建设的规划与设计思考.科技展望，2015，25.24.96.
[3]谢玉远.10kV配网自动化建设的规划与设计.技术与市场，2015，22.01.15-16.。
