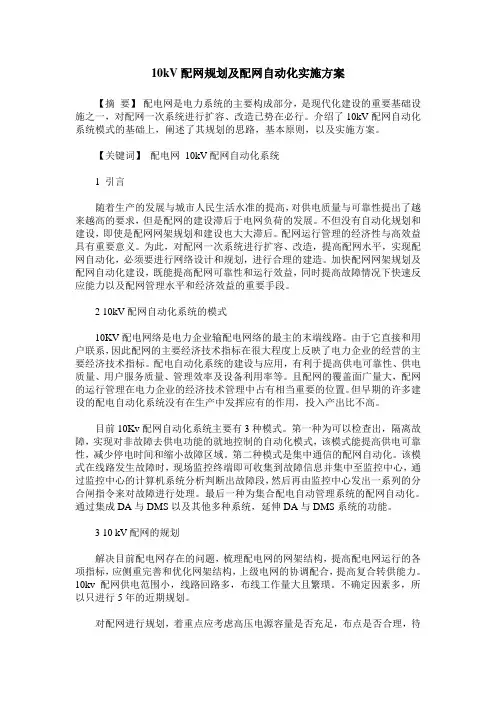

10kV配网规划及配网自动化实施方案【摘要】配电网是电力系统的主要构成部分，是现代化建设的重要基础设施之一，对配网一次系统进行扩容、改造已势在必行。
介绍了10kV配网自动化系统模式的基础上，阐述了其规划的思路，基本原则，以及实施方案。
【关键词】配电网10kV配网自动化系统1 引言随着生产的发展与城市人民生活水准的提高，对供电质量与可靠性提出了越来越高的要求，但是配网的建设滞后于电网负荷的发展。
不但没有自动化规划和建设，即使是配网网架规划和建设也大大滞后。
配网运行管理的经济性与高效益具有重要意义。
为此，对配网一次系统进行扩容、改造，提高配网水平，实现配网自动化，必须要进行网络设计和规划，进行合理的建造。
加快配网网架规划及配网自动化建设，既能提高配网可靠性和运行效益，同时提高故障情况下快速反应能力以及配网管理水平和经济效益的重要手段。
2 10kV配网自动化系统的模式10KV配电网络是电力企业输配电网络的最主的末端线路。
由于它直接和用户联系，因此配网的主要经济技术指标在很大程度上反映了电力企业的经营的主要经济技术指标。
配电自动化系统的建设与应用，有利于提高供电可靠性、供电质量、用户服务质量、管理效率及设备利用率等。
且配网的覆盖面广量大，配网的运行管理在电力企业的经济技术管理中占有相当重要的位置。
但早期的许多建设的配电自动化系统没有在生产中发挥应有的作用，投入产出比不高。
目前10Kv配网自动化系统主要有3种模式。
第一种为可以检查出，隔离故障，实现对非故障去供电功能的就地控制的自动化模式，该模式能提高供电可靠性，减少停电时间和缩小故障区域。
第二种模式是集中通信的配网自动化。
该模式在线路发生故障时，现场监控终端即可收集到故障信息并集中至监控中心，通过监控中心的计算机系统分析判断出故障段，然后再由监控中心发出一系列的分合闸指令来对故障进行处理。
最后一种为集合配电自动管理系统的配网自动化。
通过集成DA与DMS以及其他多种系统，延伸DA与DMS系统的功能。
10kV配网规划及配网自动化实施方案
10kV配网规划及配网自动化实施方案一、前言10kV配网是城市配电网络的重要组成部分，它承担着将变电站输出的高压电能通过配电变压器降压到供给用户的电能。
对10kV配网的规划和自动化实施具有重要的意义。
在本文中，我们将讨论10kV配网规划和配网自动化实施方案，以期为相关从业者提供参考和指导。
二、10kV配网规划1. 现状分析：对于城市来说，10kV配网的规划需要结合城市的用电负荷特点、变电站的分布情况以及现有的电网设施等因素进行分析，以便确定未来的配网规划目标。
2. 用电负荷预测：通过对城市用电负荷的历史数据进行分析，结合城市的发展趋势和规划目标，对未来的用电负荷进行合理的预测，从而确定未来10kV配网的负荷需求。
3. 配网容量规划：根据用电负荷预测结果，结合电网设施的技术状况和未来的需求，确定未来10kV配网的容量规划，包括变电站容量、配电变压器容量、配网线路容量等。
4. 线路布局规划：针对城市的地理环境、用电负荷分布和变电站的位置，进行合理的10kV配网线路布局规划，以确保配网线路的合理布设和互联互通。
5. 技术设备规划：根据配网容量规划和线路布局规划，确定未来10kV配网所需的各种技术设备，包括变压器、开关设备、保护设备等。
三、配网自动化实施方案1. 自动化设备选型：选择合适的10kV配网自动化设备，包括远动操作装置、遥测遥信装置、故障录波器、线路巡检机器人等，以提高配网设备的远程控制和故障检修能力。
2. 自动化系统集成：对于各种自动化设备进行系统集成，实现设备之间的数据交互和互联互通，形成一个完整的10kV配网自动化系统。
3. 远程监控和操作：通过10kV配网自动化系统，实现对配网设备的远程监控和操作，包括对线路状态、开关状态、变压器负荷等实时数据的监测和控制。
4. 故障自动定位和处理：利用故障录波器和线路巡检机器人等设备，实现对故障点的自动定位和处理，提高配网故障的快速修复能力，保障用户的电能供应稳定性。
10kV配网规划及配网自动化实施方案

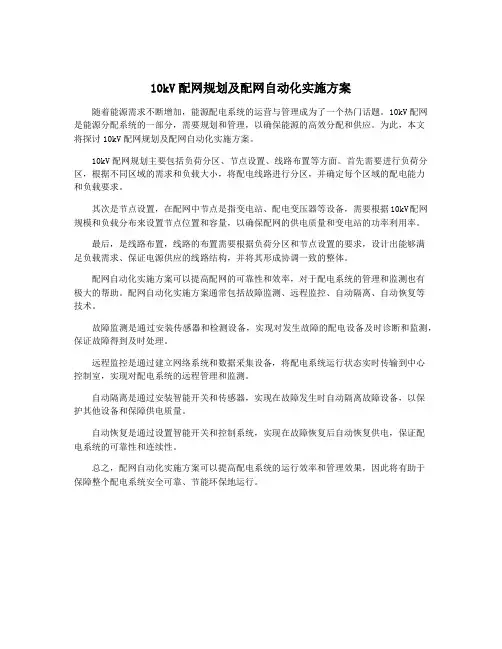

10kV配网规划及配网自动化实施方案随着能源需求不断增加，能源配电系统的运营与管理成为了一个热门话题。
10kV配网是能源分配系统的一部分，需要规划和管理，以确保能源的高效分配和供应。
为此，本文将探讨10kV配网规划及配网自动化实施方案。
10kV配网规划主要包括负荷分区、节点设置、线路布置等方面。
首先需要进行负荷分区，根据不同区域的需求和负载大小，将配电线路进行分区，并确定每个区域的配电能力和负载要求。
其次是节点设置，在配网中节点是指变电站、配电变压器等设备，需要根据10kV配网规模和负载分布来设置节点位置和容量，以确保配网的供电质量和变电站的功率利用率。
最后，是线路布置，线路的布置需要根据负荷分区和节点设置的要求，设计出能够满足负载需求、保证电源供应的线路结构，并将其形成协调一致的整体。
配网自动化实施方案可以提高配网的可靠性和效率，对于配电系统的管理和监测也有极大的帮助。
配网自动化实施方案通常包括故障监测、远程监控、自动隔离、自动恢复等技术。
故障监测是通过安装传感器和检测设备，实现对发生故障的配电设备及时诊断和监测，保证故障得到及时处理。
远程监控是通过建立网络系统和数据采集设备，将配电系统运行状态实时传输到中心控制室，实现对配电系统的远程管理和监测。
自动隔离是通过安装智能开关和传感器，实现在故障发生时自动隔离故障设备，以保护其他设备和保障供电质量。
自动恢复是通过设置智能开关和控制系统，实现在故障恢复后自动恢复供电，保证配电系统的可靠性和连续性。
总之，配网自动化实施方案可以提高配电系统的运行效率和管理效果，因此将有助于保障整个配电系统安全可靠、节能环保地运行。
10kV配网自动化系统组成和规划实施论文
10kV配网自动化系统组成和规划实施探讨摘要：城市lokv配电网络系统是一个包括变电站、10kv配电网和用户在内的运行、监控、维修、用户管理的综合管理系统。
本文主要对lokv 配电网运行管理自动化系统，包括了信息技术应用、自动化系统的组合等方面进行了探讨关键词：配网自动化运行管理信息技术【分类号】：tp3171 前言配电网络的运行管理利用信息技术自动遥控和监测高压配电线上的开关设备和线路参数，以便及时发现并消除缺陷，并实现自动隔离故障区间、以摄佳的方式恢复非故障区域供电的功能，为用户提供经济、可靠、稳定的电力供应。
信息技术主要用于设备管理、在线状态检测、用电管理等方面。
由于安全是现代电力系统运行的重要指标，因此，为保证电力系统的安全运行，必须在运行过程中不断对其进行监测、分析和控制。
以绝缘系统为例，其寿命在很犬程度上决定了整个设备的运行寿命。
电力设备的绝缘系统在负载运行过程中。
长期处于电、机械、化学和具有某些不确定性的环境等应力或者因素的作用下，不可避免将逐渐老化：在系统的薄弱环节，甚至还会导致绝缘缺陷的出现，如未能及时察觉并采取适当的修复措施，就有可能引发运行事故，造成多方嘶的损失。
2 配电自动化系统配电自动化系统山主站系统层、变电站自动化系统层或配电子站层、通信系统层和站端系统层四个层次组成。
按硬件和软件分包括以下部分：①智能开关：②通信网络：③监控、监测终端，ftu：④配网自动化scada：⑤配网自动化的基本高级应用软件：⑥sca/）a与地理信息系统（gis）的一体化⑦系统仿真软件：⑧配电工作管理系统（包括网络分析、运行管理、设备检修管理（程设计、施工管理、配电规划设计系统等）：⑨用电管理自动化（包括远程载波抄表系统、客户信息系统、负荷管理系统、用电营业管理系统、用户故障撤修系统）：⑩配电网能耗管理系统（如能耗统计分析.配电网在线经济运行和变压器负荷管理）：和其它系统的接口（mis 系统等）。
10kV配网规划及配网自动化实施方案
10kV配网规划及配网自动化实施方案1. 引言1.1 研究背景10kV配网规划及配网自动化实施是电力系统升级改造的重要内容。
随着电力需求的不断增长和新能源接入的加速，传统的配网结构已经无法满足供电稳定和智能化管理的需求。
对配网进行规划和自动化实施成为当前电力行业的重要课题。
在过去的配网规划中，往往偏重于供电负荷的容量规划，而忽视了配电网的智能化需求。
而随着智能电网技术的不断发展，10kV配网规划需要更加注重网络的可靠性、智能化和可持续性，以提高供电质量和服务水平。
配网自动化技术则是实现这一目标的重要手段，通过智能化控制和数据分析技术，提高配网运行效率和可靠性，降低运行成本，提升供电质量和用户满意度。
开展10kV配网规划和配网自动化实施研究对于提高配网运行效率、降低运行成本、提升供电质量和用户满意度具有重要意义。
本文将从配网规划方案、配网自动化技术应用、实施步骤、关键技术及设备、成本预算等方面展开讨论，为配网升级改造提供重要参考。
1.2 研究目的【研究目的】的内容应该包括以下方面：- 确定10kV配网规划及配网自动化实施方案的必要性和重要性- 分析目前10kV配网存在的问题和不足之处- 探讨通过配网规划和自动化实施可以带来的效益和改进- 寻找提高10kV配网运行效率和可靠性的途径- 为未来的10kV配网规划及配网自动化实施提供参考和指导- 解决10kV配网发展过程中可能遇到的挑战和障碍2. 正文2.1 10kV配网规划方案10kV配网规划方案是配电网建设的重要环节，直接关系到电力系统的运行效率和安全稳定。
在进行10kV配网规划时，需要考虑以下几个方面：1. 现状分析：对目前的配电网进行全面的调研和分析，包括供电范围、负荷情况、线路容量等方面的数据收集和整理。
2. 未来需求预测：根据当地经济发展情况、用电需求增长趋势等因素，对未来的配电需求进行合理的预测，为规划提供依据。
3. 网络规划：根据现状分析和未来需求预测，制定合理的10kV 配网布局和拓扑结构，确保供电可靠性和负荷合理分布。
10kV配电网自动化改造方案研究
10kV配电网自动化改造方案研究10kV配电网是城市供电系统的重要组成部分，它承担着将高压输电线路传输的电能分配到各个终端用户的任务。
随着城市规模的扩大和用电负荷的增加，传统的10kV配电网已经不能满足日益增长的用电需求和供电可靠性要求。
对10kV配电网进行自动化改造，提高其供电可靠性和运行效率是当务之急。
一、现状分析目前，我国大多数城市的10kV配电网仍然采用传统的手动操作方式，存在以下问题：1. 供电可靠性低：传统的手动操作容易出现人为操作失误，导致配电系统运行不稳定甚至出现故障。
2. 运行效率低：传统的手动操作方式需要大量的人力维护和管理，无法满足现代城市日益增长的用电需求。
3. 信息化水平低：传统的配电网缺乏信息采集和监控手段，无法实现实时数据采集和远程监控。
二、自动化改造的必要性针对以上问题，10kV配电网的自动化改造势在必行。
自动化改造将通过引入先进的智能设备和控制系统，实现以下目标：1. 提高供电可靠性：引入先进的智能设备和控制系统，减少人为操作失误，提高配电系统的稳定性和可靠性。
2. 提高运行效率：实现配电系统的自动化运行，减少人力维护和管理成本，提高运行效率和响应速度。
3. 提高信息化水平：引入先进的信息采集和监控设备，实现实时数据采集和远程监控，提高配电系统的信息化水平。
三、自动化改造方案1. 智能监控系统：引入智能监控设备和系统，实现对配电系统的实时监测和故障诊断。
通过智能监控系统，可以及时发现并处理配电系统的异常情况，提高供电可靠性。
2. 远程控制系统：引入远程控制设备和系统，实现对配电系统的远程控制和调度。
通过远程控制系统，可以实现对配电系统的远程操作和调度，提高运行效率。
3. 智能保护系统：引入智能保护设备和系统，实现对配电系统的智能保护和自动隔离。
通过智能保护系统，可以实现对配电系统的自动故障隔离和恢复，提高供电可靠性。
4. 数据采集与分析系统：引入数据采集和分析设备和系统，实现对配电系统的实时数据采集和分析。
10kV配网自动化配电系统设计
浅谈10kV配网自动化配电系统设计摘要：配网自动化就是利用通讯技术、现代电子技术以及计算机网络技术,完成配电系统的正常运行,在事故情况下,也能够实现及时保护、监测、控制和配电管理。
一般情况下,110 kv及以下电力网络属于配电网络,380/220v属于低压配电网,1 kv及以上属于中压配电网,35 kv及以上属于高压配电网。
关键词：10kv配网；自动化；配电系统设计中图分类号：tn830.1文献标识码：a 文章编号：引言：目前，配电网已从传统的架空线路为主的局面向电缆线路发展。
同时，一些结构紧凑的封闭式设备、交联聚氯乙烯绝缘电力电缆及氧化锌避雷器的广泛应用，使原有的一些电气设计尺度不能适应当前电力事业的发展需求。
电网技术的发展要求进一步加大10kv配电电气设计深度。
1.10kv开关厂的功能10 kv开关厂是变电所10kv母线的延伸。
由变电所送出较大容量的馈线至开关厂．再由10kv开关厂按用户需要送出馈线至用户。
10kv开关厂接受和重新分配10kv出线，减少高压变电所的10kv出线间隔和出线走廊。
可用作配电线路间的联络枢纽。
还可为重要用户提供双电源。
此外，配电网中10kv开关厂的合理设置，可以加强对配电网的控制，提高配电网运行及调度的灵活性，从而大大提高整个配电网供电的可靠性。
有了一定数量的开关厂。
可实现对配电网的优化调度，部分城网设备检修时。
可以进行运行方式的调整。
做到设备检修时用户不停电；当设备发生故障时．开关厂可发挥其操作灵活的优势，迅速隔离故障单元，减小停电范围。
2.补偿电容器投切控制参量选择馈线首端功率因数和电压合格率是10 kv配电网运行状况的重要考核指标，馈线首端的功率因数与线路有功负荷以及感性无功的大小、分布有关。
根据文献[3]所述方法，计算无功补偿地点和补偿容量，并在相应位置安装选定容量的能实现自动投切的补偿电容器。
根据线路运行状况——馈线首端功率因数和现场电压，动态控制补偿电容器的投切，以达到无功优化的目的。
10kV配网规划及配网自动化实施方案
10kV配网规划及配网自动化实施方案摘要：在配电网运行过程中采用先进技术对其进行全方位的管理与监控，实行无人值守模式，能有效达到电力系统中配电网自动化的目的。
电力系统中配电网的自动化是未来电力系统发展的必然趋势，也是我国经济发展的重要保障，实现电力系统配电自动化，能有效促进社会经济及国民经济的可持续发展。
关键词:10kv配网自动化；技术运营；运行管理；模式分析1.10kv配网自动化的关键技术配电终端是所有10kv配电网络自动化系统的基础，可以在运行所有数据采集、清理和运行的过程中，对所有系统进行采集、清理和输出，达系统对保证安全运行至关重要。
10kv配电网的自动端口技术主要包括以下几个方面:1.1硬件规划技术配电终端为了保证安全运行，其硬件方案也不断改进，从嵌入式微电脑芯片级计划、计划等，向主板介绍，推广了完全安全的配线终端，增加了内部存储的能量，保证了实时问题的检查。
另外，DSP的高速采样技术提高了配电终端的运行能力，提高了工作功率，保证了操作的质量。
1.2功能规划技术传统的配电终端在功能上具有统一性，是一个主要的问题制约，技术创新的过程，逐步将简化功能集成到综合功能中，不仅增加了功能的多样性，保证了配电终端的效率。
除了基本的问题检查功能外，还增加了功能规划和处理、维护、终端现场DA功能等数据的记录，不仅为提供更详细准确的数据，系统诊断更有助于破坏系统，延长系统使用寿命。
2.10kv配网自动化的关键技术风险2.1施工方案与实际不符工程建设方案在实际施工中需要提出，最大程度的结合设计与实际，但在实际施工中却与实际情况不完全一致。
在施工过程中，虽然它是完全按照施工设计方案进行的，但由于各种外部因素的影响，解决方案和实际差异影响施工质量。
例如,在工程建设的过程中,因为无法控制的因素,如气候对建筑不同程度的影响,或者因为早期的工程测量工作不到位,施工的施工方案设计与实际不符路线规划。
如果在施工设计过程中不符合实际施工，也不能随意更改，否则可能会与变更的变更相关联，导致整个项目，最终影响到10千伏配电网建设的整体质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV配网自动化建设的规划与设计
发表时间：2018-04-18T16:59:12.900Z 来源：《电力设备》2017年第33期作者：韩立德
[导读] 摘要: 中国的信息技术发展，自动化技术渗入到配网中，对配网的稳定运行和发展起到了重要的推动作用。
10 kV 配网实施自动化建设，就是要将配电网络运行系统构建起来，以实现数字化技术管理能源。
(国网海西供电公司经研所青海省格尔木市 816000)
摘要: 中国的信息技术发展，自动化技术渗入到配网中，对配网的稳定运行和发展起到了重要的推动作用。
10 kV 配网实施自动化建设，就是要将配电网络运行系统构建起来，以实现数字化技术管理能源。
当配网在计算机网络的支持下，实现系统化运行，即便是由于干扰因素而导致运行故障，也能够及时地采取有效的控制措施。
针对10 kV 配网自动化建设的规划与设计进行研究。
关键词: 10 kV; 配电网; 自动化建设; 配网规划; 配网设计
实际的运行中的10kV配电自动化系统简单说就是一个把能源管理和整体数字自动化集合在一起的一个系统，它是一个包含很广泛的系统，包括110kV变电站的10kV馈线和开关房以及用户高压室还有用户等等整个的配电系统。
在实际的使用中这个系统的作用也是非常大的，它可以做好对配电同一用户的监视和管理工作，并且还可以对同一用户进性优化运行的控制，这样以来就使得供电的可靠性能大大的增加，工作的效率得到明显的提升，同时也会节省很多成本。
在对10kV配电自动化系统的建设中有一定要严格遵守的规则即因地制宜，所谓因地制宜就是要依据当地的配电网的现状来对其进行一个整体的规划和建设，可以与配电网中的GIS系统以及远方智能控制终端相互结合使用，来完成和实现l0kV配网的自动化；接着在这个基础上可以依据一些相关的高级软件的应用来对信息管理的内容进行扩充，建立起一个有效完善的DMS系统。
1.10kV 配网自动化建设规划探讨
1.1第一阶段，建立规划原则
建立合理的配网架构是实现配网自动化的前提保证与基础，合理规划好整个配网架构和分布，是实施配网自动化的第一步。
在规划配网架构时，必须严格把握以下几点：第一，严格遵守供电法规和相关标准，分析当地实际情况，依据具体情况来开展当地的规划工作。
第二，在实施配网自动化的当地主干道采用环网接线，在线路传输时，电力设备和导线应该具有大负荷载量和负荷转移的优势特点。
第三，在安装线路时，对线路进行分段处理，分段时有效处理好负荷密度、符合性质和分段线路长度。
第四，配电设备要尽量的数字化和信息化，可操控性要强，具有远程遥控的智能系统为最佳。
1.2第二阶段，环网供电方案
实施环网供电方案，即把首尾相邻的两条线路进行重合，在两个电源中形成环网书店线路，以此优化配网架构，建立严密的“手拉手”网状排列形式结构。
此结构将多种功能重合，并由计算机进行远程操控，由通信系统装置与RTU 组合，及时清除电路故障，保证配网自动化安全运行。
1.3第三阶段，自动重合分段器
在我国现阶段，大部分电站采用的是人工手动控制电闸开关，稍微先进一点的就是声控或感应控制电闸。
电闸开关主要起保护作用，为了更科学化和人性化，采用自动重合分段器，能有效节省人力物力，使保护工作更加到位，即在变电站安装自动重合闸以控制开关，其原理是在输电线路上配置多组自动小闸或小开关，对电压进行实时检测，每一段电压故障通过小闸后，会立即检测出来，然后使线路自动断开或延时输电，有效的保证了电流的顺利输送。
1.4第四阶段，优化网络结构，提高供电质量优化网络结构，首先，利用GSM 公众无线通信技术和短信服务支撑系统（SMS）相结合的方式，进行远程数据的传输，与此同时安装电压检测仪，以此保证了电压安全负荷，确保了电压稳定，提高了供电质量。
其次，推广和应用电负荷控制系统，搭建网络通讯平台，用计算机和GPS 定位系统，实时检测用户的用电情况，保证用电环境安全。
最后，在用电较几种的公共区域安装检测终端，采集电路电压数据、了解变压器运行状况、掌握用户用电情况，根据数据和情况，及时优化配网运行。
2.10kV 配网自动化建设设计思路
2.1配网的自动化核心为中心主站
10kV 配网运行中，中心主站需要24 小时持续性运行，实时检测配网的运行状态。
配网的自动化结构主要包括计算机的主机以及计算机的辅机、通信设备、电子监测仪器、系统服务器、GPS 时钟系统和定位系统等等[4]。
中心主站所运行的是光纤网络，保证数据传输顺畅，连接有报警系统，一旦网络运行存在问题，报警系统就会启动，对故障自动分析并采取技术措施解决。
2.2配网的自动局部中转站为分区分站
10kV 配网的自动局部中转站在构成上，主要包括三个部分，即分区分站、配电站以及小机箱。
分区分站引用了自动技术，实现了自动化运行，主要运行的设备包括显示器（超大型）、在线式UPS、各种设备的监督控制系统和打印机等等。
采用自动化技术可以使电能的传输速度加快，电流的运行状况也可以准确分析。
对于这些信息，可以使用打印机将信息资料打印出来。
2.3以配网的实时监控站为直属子站
机械设备以及10kV 网络正常运行的过程中，设备的技术维护依赖于直属子站来完成，不仅发挥电网调整的作用，而且还能够根据网络需要更换零件，对各项工作合力安排。
直属子站对设备执行检查的过程中，还要根据配网运行的需要更新设备。
配网运行的过程中可以获得真实可靠的数据，用图表的表达方式将数据信息直观地呈现出来，并制定出工作报告。
针对配网运行状况可以应用自动化技术实时监控，发现问题就可以采取技术措施及时解决，保证直属子站运行效率提高。
3.总结
通过对上述的内容进行分析研究之后可以得出，建设10kV配网自动化系统的主要目的在于实现电力企业各部门的资源共享与信息共享，为配电运行、生产、营销等活动提高可靠的决策依据。
开展实际设计与建设工作时，需要综合考虑多种因素，因地制宜。
而且10kV配网自动化系统建设并非短暂的过程，只有所有工作人员形成合力，通过长期的努力才能构建一个完善的10kV配网自动化大系统。
参考文献:
[1]谢强.10kV配网自动化系统的规划及效益评估的研究[J].电子制作,2013(21):210.
[2]郭衡,吕信岳,王菲.10kV配网开闭所自动化的设计与实现[J].中国电力教育,2013(36):227-228.
[3]董奇光.一体化智能环网柜在10kV配网自动化建设中的应用[J].机电信息,2014(36):55+57.
[4]张海，徐玉琴，白嘉，等． 10 kV 配电网中性点灵活接地方式在单相金属性接地故障下的ATP 仿真及其研究［J］．继电器，2014，34( 7) : 18 － 23．
[5]毕鹏翔，刘健，张文元．配电网络重构的研究［J］．电力系统自动化，2011，25( 14) : 85 － 87．
[6]韩晓琤．对10 kV 配网自动化系统建设与规划探讨［J］．城市建设理论研究，2013( 2) : 24 － 25．。
