二极管并联电阻的作用

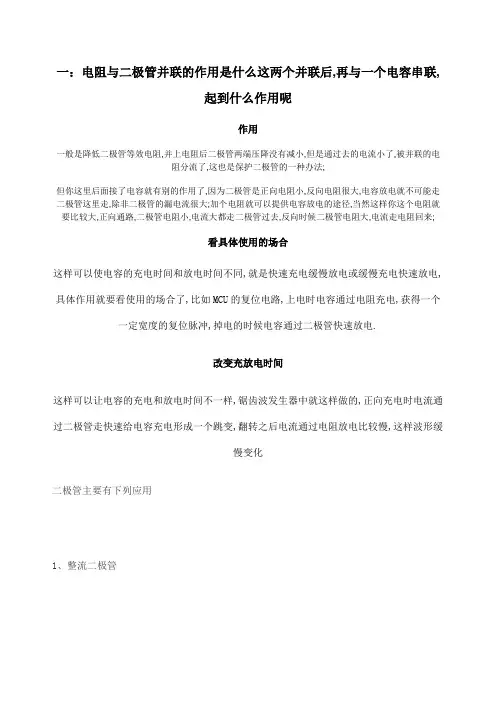

一：电阻与二极管并联的作用是什么？这两个并联后，再与一个电容

串联，起到什么作用呢？

作用

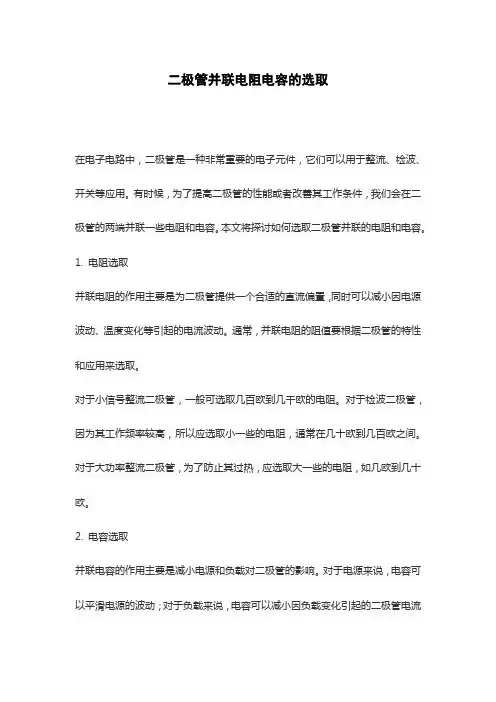

一般是降低二极管等效电阻,并上电阻后二极管两端压降没有减小,但是通过去的电流小了,被并联

的电阻分流了,这也是保护二极管的一种办法。

但你这里后面接了电容就有别的作用了，因为二极管是正向电阻小，反向电阻很大，电容放电就不可能走二极管这里走，除非二极管的漏电流很大。加个电阻就可以提供电容放电的途径,当然这样你这个电阻就要比较大,正向通路,二极管电阻小,电流大都走二极管过去,反向时候二极管电阻大,电

流走电阻回来。

看具体使用的场合

这样可以使电容的充电时间和放电时间不同,就是快速充电缓慢放电或缓慢充电快速放电,具体作用就要看使用的场合了,比如MCU的复位电路,上电时电容通过电阻充电,获得一个一定宽度的复位脉

冲,掉电的时候电容通过二极管快速放电.

改变充放电时间

这样可以让电容的充电和放电时间不一样，锯齿波发生器中就这样做的，正向充电时电流通过二极管走快速给电容充电形成一个跳变，翻转之后电流通过电阻放电比较慢，这样波形缓慢变化

二极管主要有下列应用

1、整流二极管

利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。

2、开关元件

二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。

3、限幅元件

二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。

4、继流二极管

在开关电源的电感中和继电器等感性负载中起继流作用。

5、检波二极管

在收音机中起检波作用。

6、变容二极管

使用于电视机的高频头中。

你说的应该是稳压或续流二极管,由于没有电路图,无法详细回答.
