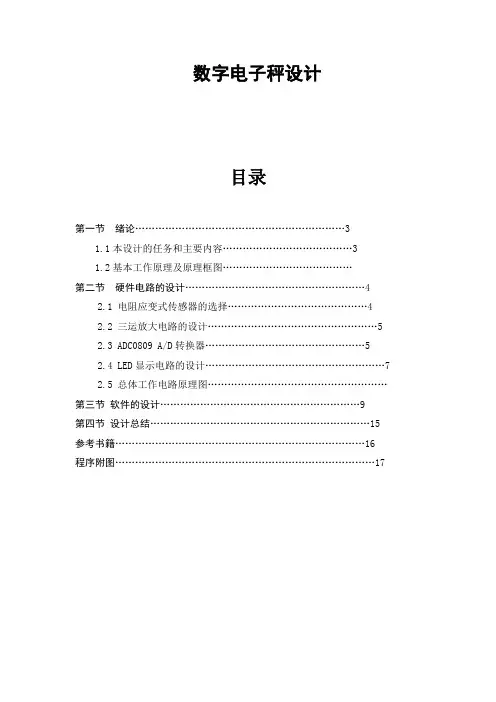

数字电子秤设计目录第一节绪论 (3)1.1本设计的任务和主要内容 (3)1.2基本工作原理及原理框图…………………………………第二节硬件电路的设计 (4)2.1 电阻应变式传感器的选择 (4)2.2 三运放大电路的设计 (5)2.3 ADC0809 A/D转换器 (5)2.4 LED显示电路的设计 (7)2.5 总体工作电路原理图......................................................第三节软件的设计 (9)第四节设计总结 (15)参考书籍 (16)程序附图 (17)数字电子秤设计第一节绪论本课程设计的电子秤以单片机为主要部件，利用全桥测量原理，通过对电路输出电压和标准重量的线性关系，建立具体的数学模型，将电压量纲（V）改为重量纲（g）即成为一台原始电子秤。
其中测量电路中最主要的元器件就是电阻应变式传感器。
电阻应变式传感器是传感器中应用最多的一种，本设计采用全桥测量电路，使系统产生的误差更小，输出的数据更精确。
而三运放大电路的作用就是把传感器输出的微弱的模拟信号进行一定倍数的放大，以满足A/D转换器对输入信号电平的要求。
ADC0809 A/D转换的作用是把模拟信号转变成数字信号，进行模数转换，然后把数字信号输送到显示电路中去，最后由显示电路显示出测量结果。
1.1本设计的任务和主要内容设计的主要内容如下：1)运用电阻应变式传感器并采用全桥测量电路2)设计一款电子秤，用LED液晶显示器显示被称物体的质量3)电路由全桥测量电桥，三运放大电路，A/D转换电路，LED显示电路4)写出详细的实验报告1.2基本工作原理及原理框图基本工作原理框图如下：图 1.2-1 基本工作原理框图电路方框图如下：图1.2-2 电路方框图第二节硬件的设计2.1 传感器的选择2.1.1 电阻应变式传感器的组成以及原理电阻应变式传感器是将被测量的力，通过它产生的金属弹性变形转换成电阻变化的元件。
简易数字电子秤课程设计
简易数字电子秤课程设计一、课程目标知识目标：1. 学生能够理解并掌握电子秤的基本原理，包括传感器工作原理、信号转换和显示输出。
2. 学生能够了解简易数字电子秤的电路组成，并识别各部分功能。
3. 学生能够运用数学知识，进行电子秤的校准和测量误差分析。
技能目标：1. 学生能够运用所学的电子知识，完成简易数字电子秤的组装和调试。
2. 学生能够通过实际操作，掌握电子秤的使用方法，并运用其进行物体的质量测量。
3. 学生能够分析和解决电子秤使用过程中可能遇到的问题，具备一定的故障排查能力。
情感态度价值观目标：1. 学生通过课程学习，培养对电子技术的兴趣，激发创新意识和实践能力。
2. 学生在学习过程中，树立团队协作意识，学会分享和交流，培养良好的沟通能力。
3. 学生能够关注电子秤在生活中的应用，认识到科技对生活的影响，提高社会责任感。
本课程针对初中年级学生，结合电子技术课程内容，注重实践操作和理论知识相结合。
通过本课程的学习，使学生能够将所学知识应用于实际生活，提高学生的实践能力和创新能力。
同时，关注学生的情感态度价值观培养，使学生在掌握知识技能的同时，形成良好的团队合作意识和责任意识。
课程目标明确、具体，便于教学设计和评估。
二、教学内容本章节教学内容主要包括以下三个方面：1. 电子秤基本原理：- 传感器工作原理，包括应变片传感器和压力传感器；- 信号转换原理，介绍模拟信号转换为数字信号的过程；- 显示输出原理，讲解数字显示技术。
2. 简易数字电子秤电路组成与功能：- 电路组成，包括传感器、信号放大电路、A/D转换器、微处理器、显示电路等；- 各部分功能，分析各组成部分在电子秤中的作用；- 教材章节：第三章“传感器及其应用”。
3. 电子秤的组装与调试：- 组装方法，介绍电子秤的组装步骤和注意事项；- 调试技巧，讲解如何对电子秤进行校准和测量误差分析；- 教材章节：第四章“电子测量与调试”。
教学进度安排：1. 第1课时：电子秤基本原理学习；2. 第2课时：简易数字电子秤电路组成与功能学习；3. 第3课时：电子秤组装实践；4. 第4课时：电子秤调试与测量误差分析。
电子秤设计与方案
START 控制 逻辑 EOC N位寄存器
锁 存 缓 存 器
二、DA
I VREF
I7 I7 R I6 2R 1 0 I6 R I5 2R 1 0 I5 R I4 2R 1 0 I4 R I3 2R 1 0 I3 R I2 2R 1 0 I2 R I1 2R 1 0 I1 R I0 2R 1 0 I0
利用：电阻应变传感器、INA163集成运放、ICL7106三位半LED 显示A/D转换器。 设计一个简单的电子秤
总设计框图
基本原理框图：
电阻应 变式 传感器
放大器 （INA163）
A/D转换器 （ICL7107）
LED显示
图（1）基本原理框图
下一节
3.1电阻应变传感器
电阻应变式传感器是将被 测量的力，通过它产生的 金属弹性形变转换成电阻 的 变化的元件。由电阻应变 片和测量线路两部分组成。 常用的电阻应变片有两种： 电阻丝应变片和半导体应 变片。
外部时钟输入电路图
RC低频振荡
总结
3.4、数码管显示部分
总结
电子秤设计方案二
整体结构
电阻应 变式 传感器 放大器 （INA163） 微处理器 （ATMega16） LCD显示 (次逼近式ADC的转换原理
VIN VN D/A转换器 VREF D7 D6 D5 D4 D3 D2 D1 D0 OE
全桥电压灵敏度：Ku=E 输出电压：Uo=E*(∆R/R)
3.2 INA163集成运 放 低噪声，低失真，仪表放大器
主要引脚说明：
1、第1、14管脚一级运放输出端。 2、第2、7、13引脚，不用将任何线路连接到NC引脚,NC引脚是为将来的需用而保留 的，一般悬空。 3、第3、12引脚外接增益电阻引脚。 4、第4、5引脚差动输入引脚。 5、第10引脚，参考电压输入端。 6、第9管脚电压输出端。
手提数字显示电子秤设计总体方案设计
手提数字显示电子秤设计1 总体方案设计手提电子称实现的原理就是利用电阻应变式传感器组成的测量电路测出物质的重量信号，拟信号的方式传送到A/D转换器。
其次，由A/D转换电路把由差动放大器电路把传感器输出的微弱信号进行一定倍数的放大，然后送A/D转换电路中。
再由A/D转换电路把接收到的模拟信号转换成数字信号，传送到显示电路，最后由显示电路显示数据。
电阻应变式传感器是实现测试与自动控制的重要环节，也是智能仪器和仪表的重要组成部分。
在测试系统中，被作为一次仪表定位，其主要特征是能准确传递和检测出某一形态的信息，并将其转换成另一形态的信息。
下图是电子称系统总体框图感应器放大滤波器电路A/D转换电路按键CPU介面电路显示器重力2 硬件部分设计2． 1 电阻应变式称重传感器电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。
由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。
2．1．1 电阻应变片电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。
它的一个重要参数是灵敏系数K。
设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。
当这根电阻丝未受外力作用时，它的电阻值为R：R = ρL/S（Ω）（2—1）当他的两端受F力作用时，将会伸长，也就是说产生变形。
设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。
此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。
对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。
我们有：ΔR = ΔρL/S + ΔLρ/S–ΔSρL/S2（2—2）用式（2--1）去除式（2--2）得到：ΔR/R = Δρ/ρ + ΔL/L–ΔS/S（2—3）另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以ΔS/S = 2Δr/r（2—4）从力学知识我们知道：Δr/r = -μΔL/L（2—5）其中，负号表示伸长时，半径方向是缩小的。
数字电子秤设计毕业论文
数字电子秤设计数字电子秤设计摘要本文主要介绍了数字电子秤的硬件电路结构及其中的原理，所设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能。
电子秤的测量范围为0-10Kg，测量精度达到 1g，有高精度，低成本的特征。
首先用传感器把重量转换成电压信号，再将电压信号放大输入A/D转换，利用A/D转换工具将模拟信号转化为数字信号，得到的数字信号传送至单片机，通过程序对信号进行处理，实现称重功能，然后将重量与键盘输入单价相乘计算出总价，并将重量和价格用LED显示出来。
关键词电子秤；称重传感器；单片机ELECTRON IC SCALE DESIGNABSTRACTThis paper mainly introduces the structure of a digital electronic scale’s the hardware circuit and its principle. The functions of a digital electronic scale are weighing, keyboard input, price calculation, display, overweight alarm. Electronic Scale is of the 0-10 Kg measurement range, 1 g measurement accuracy ,a high-precision, low-cost, portable features. Firstly, it uses weighing sensors to convert the weight signal to voltage signal, then amplifys voltage signal, input it to A / D converter; secondly A / D converter converts analog signals to digital signals, the digital signal will be sent to the microcontroller, through the process of Signal processing, the weight and price will be displayed on LED.KEY WORDS digital ；electronic scale; weighing sensor; MCU目录中文摘要 (I)英文摘要 (II)前言 (1)1. 绪论 (2)1.1研究本文的意义 (2)1.2 数字电子秤的工作原理 (2)1.3 数字电子秤性能及技术要求 (2)2. 硬件设计 (3)2.1 传感器模块 (3)2.2 A/D转换模块 (3)2.2.1 AD7705的结构 (4)2.2.3 AD7705 各引脚功能 (5)2.3 单片机模块 (6)2.4 键盘显示模块 (7)2.4.1 键盘键的功能 (7)2.4.2 键盘和显示电路 (8)2.5 过量程报警模块 (9)3. 数字电子秤软件设计 (9)3.1 系统软件设计 (10)3.2 键盘软件设计 (10)3.2.1 键盘扫描 (10)3.2.2 数字显示 (11)3.3 A/D转换程序 (11)3.4 数据处理程序 (12)3.4.1 重量转化 (12)3.4.2 价格计算 (13)4.结论 (13)参考文献 (14)附录一： (15)附录二： (19)致谢 (20)前言电子称重技术是现代称重计量和控制系统工程的重要基础之一，电子衡器经过40年的不断改进和完善，从60年代的机电结合型发展到现在的全电子型和数字化智能型。
课程设计数字电子秤设计
课程设计数字电子秤设计一、课程目标知识目标：1. 理解数字电子秤的基本原理，掌握其组成部分及功能。
2. 学会运用所学知识分析数字电子秤的电路图，并理解其中的电子元件作用。
3. 掌握数字电子秤的测量原理，能够进行简单的单位转换。
技能目标：1. 能够运用所学知识，设计简单的数字电子秤电路图。
2. 培养学生动手实践能力，能够对数字电子秤进行组装和调试。
3. 提高学生的问题解决能力，能够针对数字电子秤使用过程中出现的问题进行分析和解决。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发他们探索未知、创新实践的欲望。
2. 培养学生的团队协作精神，使他们学会在团队中共同解决问题，相互学习，共同进步。
3. 增强学生的环保意识，让他们在使用电子设备时注重节能环保，养成良好的使用习惯。
本课程针对高年级学生，结合学科特点和教学要求，将课程目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，提高学生的实际操作能力，培养他们运用所学知识解决实际问题的能力。
同时，关注学生的情感态度价值观培养，使他们在掌握知识技能的同时，形成积极向上的心态和价值观。
二、教学内容1. 数字电子秤基本原理：介绍电子秤的测量原理，包括传感器的工作原理、信号处理、显示技术等，对应教材第3章第1节。
2. 电子元件功能及电路图分析：学习电子元件如电阻、电容、二极管、三极管等在数字电子秤中的应用，分析电路图，理解各部分功能，对应教材第3章第2节。
3. 数字电子秤电路设计：根据基本原理，运用所学知识设计简单的数字电子秤电路图，包括传感器、信号放大、A/D转换、显示等部分，对应教材第3章第3节。
4. 数字电子秤的组装与调试：学习如何将设计好的电路图转化为实际电路，进行组装、调试和优化，培养动手实践能力，对应教材第4章第1节。
5. 故障分析与问题解决：针对数字电子秤使用过程中可能出现的故障，教授分析方法，引导学生运用所学知识解决问题，对应教材第4章第2节。
电子秤毕业设计
电子秤毕业设计一、引言在当今社会，电子秤作为一种重要的测量工具，广泛应用于商业、工业、农业以及日常生活等各个领域。
其高精度、快速响应和便捷操作的特点，使得它成为了不可或缺的设备。
本次毕业设计旨在设计一款功能完善、性能可靠的电子秤。
二、设计目标与要求（一）精度要求能够准确测量物体的重量，精度达到 01g 以内，满足一般商业和工业应用的需求。
（二）量程范围设计量程为 0 10kg，以适应常见物体的称重需求。
（三）显示与操作配备清晰直观的液晶显示屏，操作按键简单易懂，方便用户进行称重、去皮、单位转换等操作。
（四）稳定性与可靠性在不同环境条件下（如温度、湿度变化）能够保持稳定的测量性能，具备良好的抗干扰能力，长时间使用不易出现故障。
三、系统总体设计（一）硬件设计1、传感器选择选用高精度的电阻应变式传感器，其具有精度高、稳定性好、线性度优良等特点。
2、信号调理电路将传感器输出的微弱信号进行放大、滤波和模数转换，以获得准确的数字信号。
3、微控制器采用主流的单片机作为控制核心，负责处理传感器数据、控制显示和执行操作逻辑。
4、电源模块提供稳定的电源供应，确保系统正常工作。
（二）软件设计1、编程语言选择 C 语言进行编程，具有高效、灵活和可移植性强的优点。
2、算法实现采用均值滤波算法对采集的重量数据进行处理，提高测量精度；通过线性拟合算法对传感器的输出特性进行校准，保证测量的准确性。
四、硬件电路设计（一）传感器接口电路设计合适的接口电路，实现传感器与信号调理电路的连接，确保信号传输的稳定性和准确性。
（二）信号放大与滤波电路采用运算放大器和无源滤波器构建放大与滤波电路，将传感器输出的微弱信号放大到合适的幅度，并去除噪声干扰。
（三）模数转换电路选用高精度的 ADC 芯片，将模拟信号转换为数字信号，供单片机处理。
（四）单片机最小系统包括单片机芯片、晶振电路、复位电路等，为单片机的正常运行提供必要的条件。
（五）显示与按键电路使用液晶显示屏显示重量、单位等信息，通过按键实现操作功能。
简易数字电子称系统设计
目录1简易数字电子称系统设计概述 (1)2简易数字电子称 (2)2.1传感器电路的设计 (2)2.1.1传感器原理 (2)2.1.2设计内容 (3)2.2运算放大器的设计 (5)2.3 模拟/数字（A/D）转换电路的设计 (8)2.3.1双积分型A/D转换器 (8)2.3.2 ICL7107A/D转换器简介 (8)2.3.3 CL7107的A/D转换器的工作过程 (11)2.4数字显示电路的设计 (13)2.5电源部分的设计 (15)2.5.1 电源电路的结构及各部分作用 (15)2.5.2 参数计算 (16)2.6 电路校验 (18)3设计总电路图 (20)4设计的PCB板图 (21)5方案仿真 (22)6元件清单 (23)参考文献 (25)致谢 (26)摘要以前人们用手工称来计量物体的轻重，而如今是数字时代，数字器件的便捷逐渐取代了古老的手工称。
数字电子称根据其量程可用于许多场合，能方便地读出物体的质量，还能进行千克、市斤的转换，复位清零操作等，很多数字电子称还能直接读出物体的价格。
将压力传感器、放大电路、A/D转换器及显示电路组合起来，便能制成体积小、精度高、经久耐用的简易数字电子称。
此外，该电路稍加改造，还可演变出很多电路，如数显电流表、数字温度计等。
关键词：AD521；ICL7107；传感器；电子称AbstractBefore long, people weighted the objects with the manual name. But the present is the Digital Age, and the digital device convenience has gradually substituted for the ancient manual name. The digital electronic name acts according to its measuring range to be possible to use in many situations, and we can not only conveniently read out the object’s weight but also can carry on a kilogram in transformation, clear zero and so on. Many digital electronic name also can directly read out the object’s price. The resistance pressure transmitter, combining with the amplifying circuit, Analog to Digital converter and the digital display device then can make up a slightly volume, high precision digital electronic name. By changing the circuit a little, it can also use in many electric devices, like digital ampere meter, the digital thermometer and so on.Key words: AD521; ICL7107; resistance pressure transmitter; digital electronic name1简易数字电子称系统设计概述简易数字电子称系统是由压力传感器（电阻应变式称重传感器）、运算放大器、3位半模拟/数字（A/D）转换器、数字显示器等主要部分组成。
