您需要的3大读码器功能!
读码器工作原理
读码器工作原理
读码器是一种用于识别编码信息的设备，其工作原理主要通过光学或电磁原理实现。
一般情况下，读码器可以用于将条形码、二维码等图像形式的编码信息转换为可识别的数字或字符。
光学读码器的工作原理是通过感光元件（如光电二极管、相片传感器等）接收被读取物体上的编码信息所发出的光信号，然后将光信号转化为电信号。
这些电信号经过电路处理后，可以将光信号转换成数字或字符的形式，从而实现对编码信息的识别。
电磁读码器的工作原理则是基于电磁感应的原理。
当读码器接触到被读取物体上的编码信息时，物体上的编码信息会引起读码器中的感应线圈或传感器中的电流变化。
通过检测这种电流变化，读码器可以将编码信息转换为电信号。
然后，这些电信号可以经过处理，最终将编码信息识别为数字或字符的形式。
无论是光学读码器还是电磁读码器，在工作过程中都需要具备一定的分辨率和灵敏度，以确保能够准确识别编码信息。
读码器通常根据不同的应用需求，可以选择不同的读取方式，如单次扫描、连续扫描等。
总之，读码器通过使用光学或电磁原理，将被读取物体上的编码信息转换为数字或字符的形式，从而实现对编码信息的识别。
读码器在商业、工业等领域有着广泛的应用，为信息的快速获取和处理提供了便利。

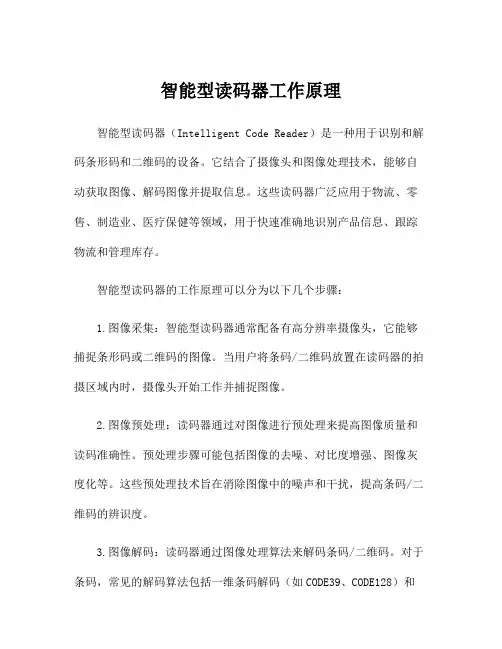

智能型读码器工作原理
智能型读码器工作原理智能型读码器（Intelligent Code Reader）是一种用于识别和解码条形码和二维码的设备。
它结合了摄像头和图像处理技术，能够自动获取图像、解码图像并提取信息。
这些读码器广泛应用于物流、零售、制造业、医疗保健等领域，用于快速准确地识别产品信息、跟踪物流和管理库存。
智能型读码器的工作原理可以分为以下几个步骤：1.图像采集：智能型读码器通常配备有高分辨率摄像头，它能够捕捉条形码或二维码的图像。
当用户将条码/二维码放置在读码器的拍摄区域内时，摄像头开始工作并捕捉图像。
2.图像预处理：读码器通过对图像进行预处理来提高图像质量和读码准确性。
预处理步骤可能包括图像的去噪、对比度增强、图像灰度化等。
这些预处理技术旨在消除图像中的噪声和干扰，提高条码/二维码的辨识度。
3.图像解码：读码器通过图像处理算法来解码条码/二维码。
对于条码，常见的解码算法包括一维条码解码（如CODE39、CODE128）和GS1 DataBar解码；对于二维码，常见的解码算法包括QR码解码、Data Matrix解码等。
读码器会将图像中的条码/二维码区域提取出来，并对其进行解码操作。
4.数据处理：一旦读码器成功解码条码/二维码，它将基于解码结果进行进一步的数据处理。
这些数据处理可能包括对解码数据的校验、分析和转换。
例如，读码器可以根据条码/二维码中的信息查询数据库并获取相关产品或物品的详细信息，然后将这些信息发送给相关系统。
5.反馈功能：智能型读码器通常具备反馈功能，可以通过蜂鸣器、LED灯或触觉反馈（如震动）等方式向用户提供解码结果的反馈。
这样，用户在使用读码器时可以直观地获知解码是否成功。
总的来说，智能型读码器通过摄像头捕捉图像，然后通过图像处理和解码算法将图像中的条码/二维码解码为可识别的信息，并进行数据处理和反馈。
这些设备凭借其高速、高精度的解码能力，成为了各个行业中重要的自动识别工具。
西克 Lector61x 图像读码器操作说明书
Lector61x 基于图像的读码器所说明的产品Lector61x制造商SICK AGErwin-Sick-Str.179183 Waldkirch, Germany德国法律信息本文档受版权保护。
其中涉及到的一切权利归西克公司所有。
只允许在版权法的范围内复制本文档的全部或部分内容。
未经西克公司的明确书面许可，不允许对文档进行修改、删减或翻译。
本文档所提及的商标为其各自所有者的资产。
© 西克公司版权所有。
版权所有原始文档本文档为西克股份公司的原始文档。
2操作说明 | Lector61x8024899/17IL/2020-04-02 | SICK如有更改，恕不另行通知内容内容1关于本文档的 (5)1.1关于操作指南的信息 (5)1.2适用范围 (5)1.3符号说明 (5)1.4更多信息 (6)2安全信息 (7)2.1按规定使用 (7)2.2违规使用 (7)2.3网络协议（IP）技术 (7)2.4责任范围 (7)2.5更改和改装 (8)2.6对专业人员和操作人员的要求 (8)2.7工作安全和特殊危险 (9)3产品说明 (11)3.1产品识别 (11)3.2供货范围 (12)3.3产品特征 (13)4运输和仓储 (17)4.1输送 (17)4.2拆封 (17)4.3运输检查 (17)4.4储存环境 (17)5装配 (18)5.1安装提示 (18)5.2安装准备 (18)5.3安装位置 (19)5.4设备的安装 (25)5.5安装读取周期传感器（可选） (26)6电气安装 (27)6.1安全性 (27)6.2接线提示 (29)6.3接线图 (30)6.4电气接口的针脚分配 (32)6.5连接设备 (33)7调试 (39)7.1使用 SOPAS ET 配置设备 (39)7.2不使用配置软件 (SOPAS ET) 通过按键配置设备 (40)7.3初次调试 (41)8024899/17IL/2020-04-02 | SICK操作说明 | Lector61x3如有更改，恕不另行通知内容8维护 (43)8.1维护计划 (43)8.2清洁 (43)9故障排除 (45)9.1一般故障、警告和错误 (45)9.2显示状态记录 (45)9.3SICK 服务 (45)9.4维修 (45)9.5退回 (45)9.6替换设备 (46)10停机 (47)10.1废弃处理 (47)11技术数据 (48)11.1特点 (48)11.2机械/电气参数 (49)11.3性能参数 (49)11.4接口 (50)11.5环境参数 (51)12配件 (52)13附件 (53)13.1欧盟合规性声明/证书 (53)13.2电缆一端敞开的电缆信号分配 (53)13.3接口模块 CDB650-204 的接口平面图 (54)13.4接口模块 CDM420-0006 的接口平面图 (63)13.5版权声明 (71)13.6网络安全提示 (71)4操作说明 | Lector61x8024899/17IL/2020-04-02 | SICK如有更改，恕不另行通知1关于本文档的1.1关于操作指南的信息本操作指南提供有关操作 SICK AG 公司设备的重要提示。
康耐视读码器设置手册PPT学习课件
第一步：选择手动曝光
第二步：设置手动曝光时间，曝光时间越短，读取条 码间隔越短，读取率越高。曝光时间应依靠现场环境 光线、条码对比度等因素设置。一般设置曝光时间为
100—200为最佳。
第三步：设置增益系数，根据现场环境光线、条码对 比度等因素设置。
2020/3/3
2020/3/3
4
三、调试读码器 1、选择读码类型
点击“读码类型”图标，选择所需读取的条码类型。
如设置触发为内部（自我），则无法更改 读码类型，需设置为手动（按钮）后，方 可更改读码类型。
2020/3/3
5
2、调整读码器焦距
点击“光线和相机设置”图标下的箭头，选择“焦点设置”
2020/3/3
ቤተ መጻሕፍቲ ባይዱ
输入读码器镜头到条码的距离（可以用尺子测量后输 入），如读码效果不理想，可适当微调。
8
4、读码器光线设置
点击“光线和相机设置”图标，选择光线设置
点击读码器红色图标4个 点，开启读码器自带光
源。
点击读码器绿色图标， 开启读码器瞄准器
2020/3/3
9
四、系统设置
点击“系统设置”图标下的箭头，选择“解码设置”
勾选相同代码不读取两次，设置后，相同信息 条码不会读取两次
10
5、硬件模式设置
读码器与产品角度一般为15°—30°为最 佳读码角度，最大角度不可超过30°。
6
3、读码器触发模式设置
点击“光线和相机设置”图标，选择触发设置
第一步：选择触发类型为 自我（内部）
第二步：设置触发间隔时间，一般为60000-80000 微秒。时间越短，触发间隔越短。
2020/3/3

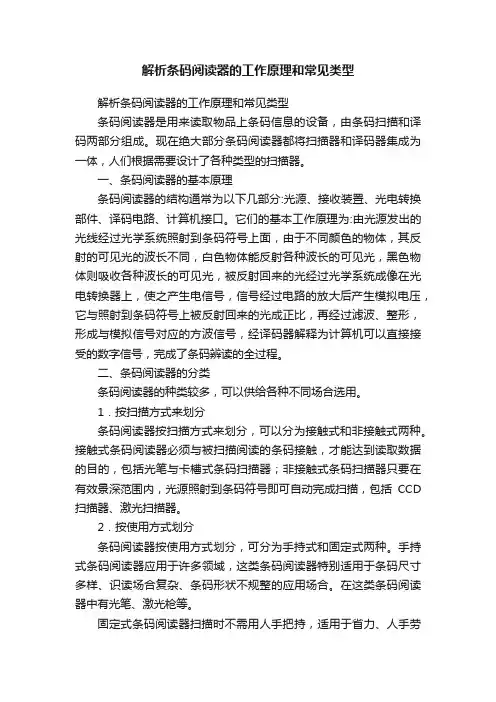

解析条码阅读器的工作原理和常见类型
解析条码阅读器的工作原理和常见类型解析条码阅读器的工作原理和常见类型条码阅读器是用来读取物品上条码信息的设备，由条码扫描和译码两部分组成。
现在绝大部分条码阅读器都将扫描器和译码器集成为一体，人们根据需要设计了各种类型的扫描器。
一、条码阅读器的基本原理条码阅读器的结构通常为以下几部分:光源、接收装置、光电转换部件、译码电路、计算机接口。
它们的基本工作原理为:由光源发出的光线经过光学系统照射到条码符号上面，由于不同颜色的物体，其反射的可见光的波长不同，白色物体能反射各种波长的可见光，黑色物体则吸收各种波长的可见光，被反射回来的光经过光学系统成像在光电转换器上，使之产生电信号，信号经过电路的放大后产生模拟电压，它与照射到条码符号上被反射回来的光成正比，再经过滤波、整形，形成与模拟信号对应的方波信号，经译码器解释为计算机可以直接接受的数字信号，完成了条码辨读的全过程。
二、条码阅读器的分类条码阅读器的种类较多，可以供给各种不同场合选用。
1．按扫描方式来划分条码阅读器按扫描方式来划分，可以分为接触式和非接触式两种。
接触式条码阅读器必须与被扫描阅读的条码接触，才能达到读取数据的目的，包括光笔与卡槽式条码扫描器；非接触式条码扫描器只要在有效景深范围内，光源照射到条码符号即可自动完成扫描，包括CCD 扫描器、激光扫描器。
2．按使用方式划分条码阅读器按使用方式划分，可分为手持式和固定式两种。
手持式条码阅读器应用于许多领域，这类条码阅读器特别适用于条码尺寸多样、识读场合复杂、条码形状不规整的应用场合。
在这类条码阅读器中有光笔、激光枪等。
固定式条码阅读器扫描时不需用人手把持，适用于省力、人手劳动强度大（如超市的扫描结算台）或无人操作的自动识别应用。
固定式扫描器有卡槽式扫描器和固定式CCD扫描器等。
3．按识读能力划分条码阅读器从原理上可分为光笔、CCD、激光和拍摄四类。
光笔与卡槽式条码扫描器只能识读一维条码。
激光条码扫描器只能识读行排式二维码（如PDF417码）和一维码。

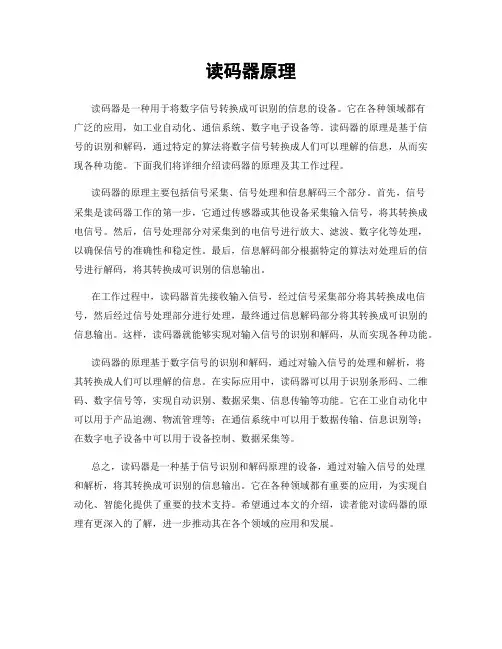

读码器原理
读码器原理读码器是一种用于将数字信号转换成可识别的信息的设备。
它在各种领域都有广泛的应用，如工业自动化、通信系统、数字电子设备等。
读码器的原理是基于信号的识别和解码，通过特定的算法将数字信号转换成人们可以理解的信息，从而实现各种功能。
下面我们将详细介绍读码器的原理及其工作过程。
读码器的原理主要包括信号采集、信号处理和信息解码三个部分。
首先，信号采集是读码器工作的第一步，它通过传感器或其他设备采集输入信号，将其转换成电信号。
然后，信号处理部分对采集到的电信号进行放大、滤波、数字化等处理，以确保信号的准确性和稳定性。
最后，信息解码部分根据特定的算法对处理后的信号进行解码，将其转换成可识别的信息输出。
在工作过程中，读码器首先接收输入信号，经过信号采集部分将其转换成电信号，然后经过信号处理部分进行处理，最终通过信息解码部分将其转换成可识别的信息输出。
这样，读码器就能够实现对输入信号的识别和解码，从而实现各种功能。
读码器的原理基于数字信号的识别和解码，通过对输入信号的处理和解析，将其转换成人们可以理解的信息。
在实际应用中，读码器可以用于识别条形码、二维码、数字信号等，实现自动识别、数据采集、信息传输等功能。
它在工业自动化中可以用于产品追溯、物流管理等；在通信系统中可以用于数据传输、信息识别等；在数字电子设备中可以用于设备控制、数据采集等。
总之，读码器是一种基于信号识别和解码原理的设备，通过对输入信号的处理和解析，将其转换成可识别的信息输出。
它在各种领域都有重要的应用，为实现自动化、智能化提供了重要的技术支持。
希望通过本文的介绍，读者能对读码器的原理有更深入的了解，进一步推动其在各个领域的应用和发展。
华睿智能相机读码器操作书教程
华睿智能相机读码器操作书教程华睿智能相机是一款功能强大的读码器，能够快速、准确地读取条形码、二维码等信息。
它的操作简单，适用于各类场景。
下面是华睿智能相机读码器的操作书教程。
一、连接华睿智能相机读码器1. 将华睿智能相机读码器插入计算机的USB接口。
2. 等待系统检测并安装驱动程序。
3. 确认读码器已成功连接。
二、打开读码器软件1. 双击桌面上的华睿智能相机读码器软件图标。
2. 等待软件加载完成。
三、调整相机参数1. 在软件界面上找到相机参数设置选项。
2. 根据实际需要，调整亮度、对比度、曝光等参数。
四、选择读取模式1. 在软件界面上找到读取模式选项。
2. 根据需要选择条形码、二维码或其他类型的码。
3. 设置码的大小范围。
五、配置读码规则1. 在软件界面上找到读码规则配置选项。
2. 配置码的格式、长度、前缀、后缀等规则。
六、开始读码1. 将要读取的码放置在相机视野范围内。
2. 点击软件界面上的读码按钮。
3. 等待读取结果显示。
七、保存读取结果1. 在软件界面上找到保存读取结果选项。
2. 选择保存的路径和文件名。
3. 点击保存按钮。
八、分析读取结果1. 打开保存的读取结果文件。
2. 分析文件中的码信息。
3. 根据需要进行后续处理。
九、断开连接1. 关闭读码器软件。
2. 安全地拔掉华睿智能相机读码器。
华睿智能相机读码器操作书教程到此结束。
希望本教程能帮助您更好地使用华睿智能相机读码器。
如果您还有其他问题，可以参考华睿智能相机读码器的用户手册或咨询客服人员。
祝您操作顺利！。
2024版康耐视机器视觉和读码器
机器视觉定义及原理定义机器视觉是一种利用计算机和图像处理技术来模拟人类视觉功能，实现对物体进行识别、测量、定位等功能的自动化检测技术。
原理机器视觉系统通过图像采集设备（如相机、扫描仪等）获取物体的图像信息，然后利用图像处理算法对图像进行分析和处理，提取出物体的特征信息，最后根据预设的规则对物体进行识别、测量、定位等操作。
01功能02应用领域读码器是一种能够读取和解码各种条形码、二维码等标识信息的设备，具有快速、准确、可靠的特点。
读码器被广泛应用于物流、仓储、生产线自动化、医疗、零售等领域，用于实现物品的自动识别、追踪和管理。
读码器功能及应用领域康耐视产品特点及优势产品特点康耐视的机器视觉和读码器产品具有高精度、高速度、高稳定性等特点，同时支持多种图像处理算法和读码协议，能够满足不同客户的需求。
优势康耐视在机器视觉和读码器领域拥有多年的技术积累和应用经验，其产品在性能、稳定性和可靠性等方面具有显著优势。
此外，康耐视还提供完善的售后服务和技术支持，确保客户在使用过程中获得最佳体验。
图像采集设备相机工业相机是机器视觉系统的核心部件，负责将目标物体转换成图像信号。
康耐视提供多种类型的相机，包括CCD和CMOS ，以满足不同应用需求。
镜头镜头用于聚焦光线并在相机传感器上形成清晰的图像。
康耐视提供多种焦距和光圈的镜头，以适应不同的工作距离和视野要求。
光源光源在机器视觉中起到关键作用，它能够提供足够的光线以突出目标物体的特征。
康耐视提供多种类型的光源，如LED、卤素灯等，以及不同的照明方式，如背光、前光、侧光等。
图像处理软件图像处理算法01康耐视的图像处理软件包含一系列先进的算法，用于图像的预处理、增强、分割、特征提取等。
这些算法能够处理各种复杂的图像问题，提高检测的准确性和效率。
图形用户界面02康耐视的图像处理软件提供直观的图形用户界面，使用户能够方便地进行参数设置、结果查看等操作。
同时，软件还支持多种编程语言和开发环境，方便用户进行二次开发和集成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DataMan 50
DataMan基于图像的读码器功能
提供行业最佳的软件算法：
• 1DMax+™算法结合正在申请专利的 Hotbars™技术，实现行业领 先的一维条码读取 • 2DMax+™算法，用于读取最棘手的DPM代码
固态设计:
• 无移动元件
性能反馈:
• 实时或通过FTP可视化
Cognex Connect ™ :
功能3：强大的软件算法
降低成本&提高产量
提供无以伦比的读取率，意味着减少“无法读取”或不合 格产品，消除了人工处理的需要。
35 | © 2013 Cognex Corporation
是否有任何问题?
不均匀照明 曲面
曲面
24 | © 2013 Cognex Corporation
仅用一个读码器即可读取任何方向的条码
25 | © 2013 Cognex Corporation
多个代码读取和输出功能
仅用一个读码器即可读取单一图像或一序列图像中 的多个代码
26 | © 2013 Cognex Corporation
基于图像的线扫描技术
成像仪 可选反射镜
光线
移动目标
8 | © 2013 Cognex Corporation
读码器技术
激光扫描仪 基于图像的线扫描 读码器
基于图像的面阵 读码器
9 | © 2013 Cognex Corporation
您所需的
大读码器功能及原因！
功能 1：可视化
看到读码器所看到的一切
激光器 成像仪
处理器
17 | © 2013 Cognex Corporation
固态设计 = 降低维护成本
18 | © 2013 Cognex Corporation
3. 强大的软件算法
独立式读码器
成像仪
处理器
20 | © 2013 Cognex Corporation
调查问题 #3
您目前是否跟踪读取率？
可视化 = 改进流程 & 减少停机时间
14 | © 2013 Cognex Corporation
调查问题 #2
您是否使用过具备可视化功能的读码器？
•是
•否
• 不确定
15 | © 2013 Cognex Corporation
2. 固态设计
无移动元件
扫描目标将光线反 射到光电池 光电池 振荡偏转镜
12 | © 2013 Cognex Corporation
可视化
在设置时显示图像
提高扫描仪读取率 最小化设置和维护时间
性能反馈和图像存档
日后审查无法读取的情形 自行快速、轻松地识别并纠正问题 减少系统停机时间 节省供应商维修费用
13 | © 2013 Cognex Corporation
您需要的 大读码器功能!
郭玉喜 大中华区ID产品经理
议程
基于图像的读码器简介
三大功能
总结
问题
2 | © 2013 Cognex Corporation
调查问题#1
您是否使用过基于图像的读码器技术？
• 是
• 否
• 不确定
3 | © 2013 Cognex Corporation
读码器技术
三大读取技术类型
• 工业连接通信套件
33 | © 2013 Cognex Corporation
总结
总结：三大功能！
功能1：可视化
以数据为导向改进流程
可视化功能允许您看到“无法读取”或不合格 的原因，以便您可以改进流程
功能2：固态设计
降低维护成本
康耐视读码器采用固态设计，意味着 无需要更换或修理的移动元件
22 | © 2013 Cognex Corporation
强大的一维算法
典型的一维算法 康耐视1DMax+算法结合Hotbars技术
噪影背景
镜面反射
强透视畸变
静区干扰
23 | © 2013 Cognex Corporation
强大的二维算法
低对比度 噪影背景
低对比度 低分辨率
歪斜和 模糊
曝光过度
强大的软件算法 = 减少返工、降低成本和 提高产量
27 | © 2013 Cognex Corporation
4. 额外功能！工业连接
工业连接
• 读码器应支持工业协议: EtherNet/IP（具有插件配置文件）、PROFINET、 MC协议、 Modbus/TCP • 可从任何连接到网络的终端访问 • 通过FTP支持直接保存图像 • 基于.NET的命令库，用于自定义用户特定的GUI（图形用 户界面）和终端界面
29 | © 2013 Cognex Corporation
工业连接 = 轻松的网络集成和通信
30 | © 2013 Cognex Corporation
Hale Waihona Puke 康耐视基于图像的读码器康耐视基于图像的读码器
DataMan 300
DataMan 503
DataMan 500
32 | © 2013 Cognex Corporation
•是
•否
• 不确定
21 | © 2013 Cognex Corporation
您为什么需要高读取率？
5,000个元件/小时 110,000 个元件/天 3850万个元件/年
99% 的读取率 99.8%的读取率 每年有385,000个无法读取 每年有77,000 个无法读取 每天需要27.5人工时进行返工 每天需要5.5人工时进行 需要3.5个操作员处理返工 返工 需要1个以下操作员处理 返工
1. 基于图像的面阵扫描系统
2. 激光扫描仪
3. 线扫描系统
5 | © 2013 Cognex Corporation
基于图像的面阵扫描读取技术
成像仪
处理器
6 | © 2013 Cognex Corporation
激光扫描技术
扫描目标将光线反 射到光电池 光电池
振荡偏转镜
激光器
7 © 2013 Cognex Corporation
