《微型计算机接口技术》复习题8
微型计算机原理与接口技术---试题
试题一（一）填空题1.RESET 信号到来后8088/86的CS 和IP 分别为_FFFF_H 和_0000_H 。
2. 在特殊全嵌套方式下，8259 可响应同级或高级中断请求。
3. CPU 与外设接口通过数据总线传送状态信号与命令信号。
4. 8255 有3 种工作方式, 其中方式2只允许A 口使用。
6. 外设端口的编址方式有I/O 端口独.立编址和I/O 端口与存储器统一编址。
8.8088/8086的AD7-AD0是地址数据复用引脚，在T1时传送__地址信号__。
9.8259A作为主片时其引脚CAS0-CAS2 的信息传送方向是_向外_。
10.RS-232C是适用于__数据终端设备DTE__和__数据通信设备DCE__间的接口。
（二）单选题1. 8086CPU寻址I/O端口最多使用(4)条地址线。
(1)8 (2)10 (3)12 (4)162. CPU执行IN指令时有效的信号组合是(1)。
(1)RD =0,IO/M =1 (2) RD =0,IO/M =0(3)WR =0,IO/M =1 (4) WR =0,IO/M =03.某计算机的字长是16位，它的存储器容量是64KB，若按字编址那么它的最大寻址范围是(2)。
(1)64K字(2)32K字(3)64KB (4)32KB4.某一SRAM芯片的容量是512×8位，除电源和接地线外，该芯片的其他引脚最少应为(4)根。
(1)25 (2)23 (3)21 (4)195.8088/8086的基本总线周期由(2)个时钟周期组成。
(1)2 (2)4 (3)5 (4)66.在8086系统中中断号为0AH，则存放中断向量的内存起始地址为(2)。
(1)0AH (2)28H (3)4AH (4)2AH7.采用两片8259A可编程中断控制器级联使用，可以使CPU 的可屏蔽中断扩大到(1)。
(1)15级(2)16级(3)32级(4)64级8.当IF=0，8088/8086CPU不响应(2)中断请求。
微机原理与接口技术考试复习题（有答案）
微机原理与接口技术考试复习题（有答案）《微型计算机原理及接口技术》试题（120分钟）一. 单项选择题（在每小题的四个备选答案中选出一个正确的1. 8086CPU芯片的外部引线中，数据线的条数为（）。
A.6条B.8条C.16条D.20条2．8086CPU工作在总线请求方式时，会让出（）。
A.地址总线B.数据总线C.地址和数据总线D.地址、数据和控制总线3．8086在执行OUT DX,AL指令时，AL寄存器的内容输出到（）上。
A．地址总线 B．数据总线 C．存储器 D．寄存器4．8086CPU的I/O地址空间为（）字节。
A．64KB B．1MB C．256B D．1024B5. 当8086CPU读I／O接口时，信号M／IO和DT／R的状态必须是（）。
A.00B.01C.10D.116. 在8088CPU中, 用于寄存器间接寻址输入输出指令的寄存器是（）。
A. AXB. BXC. CXD. DX7．两片8259A级联后可管理（）级中断。
A．15 B.16 C.32 D.648．8086中断系统中优先级最低的的是（）。
A.可屏蔽中断B.不可屏蔽中断C.单步中断D.除法出错9．CPU在执行IN AL，DX指令时，其（）。
A． IO/M为高， RD为低 B． IO/M为高， WR为低C． IO/M为低， RD为低 D． IO/M为低， WR为低10. 内存从A4000H到CBFFFH，共有（）A.124KB.160KC.180KD.224K11. 8088CPU中的CS寄存器是一个多少位的寄存器？（）。
A.8位B.16位C.24位D.32位12．地址译码器的输出一般可为接口的（）信号。
A．片选 B．数据输入 C．地址 D．控制13. 8255工作在方式0时，下面哪种说法正确（）A. A、B、C三个口输入均有锁存能力B. 只有A口输入有锁存能力C. 只有C口输入有锁存能力D. A、B、C三个口输入均无锁存能力14. 实现DMA传送，需要（）A.CPU通过执行指令来完成B.CPU利用中断方式来完成C.CPU利用查询方式来完成D.不需要CPU参与即可完成15．CPU在执行OUT DX，AL指令时，（）寄存器的内容送到地址总线上。
《微型计算机原理与接口技术》复习题
第2章指令系统及汇编语言程序设计一．选择题1．指令ADD CX，55H[BP]的源操作数的寻址方式是( D)。
(A) 寄存器寻址 (B) 直接寻址 (C) 寄存器间接寻址 (D) 寄存器相对寻址2．设(SS)=3300H，(SP)=1140H，在堆栈中压入5个字数据后，又弹出两个字数据，则(SP)=( A) 。
(A) 113AH (B) 114AH (C) 1144H (D) 1140H3．若SI=0053H，BP=0054H，执行SUB SI，BP后，则(C )。
(A) CF=0，OF=0 (B) CF=0，OF=1 (C) CF=1，OF=0 (D) CF=1，OF=14．已知(BP)=0100H，(DS)=7000H，(SS)=8000H，(80100H)=24H，(80101H)=5AH，(70100H)=01H，(70101H)=02H，指令MOV BX，[BP]执行后，(BX)=(D ) 。
(A) 0102H (B) 0201H (C) 245AH (D) 5A24H5．实模式下80486CPU对指令的寻址由( A)决定。
(A) CS，IP (B) DS，IP (C) SS，IP (D) ES，IP6．使用80486汇编语言的伪操作指令定义: VAL DB 2 DUP(1，2，3 DUP(3)，2 DUP(1，0)) 则在VAL存储区内前十个字节单元的数据是(D )。
(A) 1，2，3，3，2，1，0，1，2，3 (B) 1，2，3，3，3，3，2，1，0，1 (C) 2，1，2，3，3，2，1，0 (D) 1，2，3，3，3，1，0，1，0，17．下列四条指令都可用来使累加器清"0"，但其中不能清"进位"位的是(C ) 。
(A) XOR AL，AL (B) AND AL，0 (C) MOV AL，0 (D) SUB AL，AL8．若(AX)=96H，(BX)=65H，依次执行ADD AX，BX指令和DAA指令后，(AL)=( C)。
《微型计算机接口技术》复习资料
《微型计算机接口技术》试题（填空题）一、填空（每空1分，共40分）1．接口的基本任务是_____控制输入和输出____。
2．接口中的数据缓冲功能是指：__输出数据的锁存和输入数据的缓冲____。
3．接口中的信息通常有以下三种：_状态_、__控制___和__数据__。
4．在8086/8088系统中，I/O端口的地址采用_独立_编址方式，访问端口时使用专门的__i/o指令_____。
5．在以80X86为处理器的微机中能寻址的最大端口数为_65536_，但在早期的IBM-PC机中，由于只用了8根地址线作为I/O端口的寻址，因此其最大的寻址端口数为_256_。
6．使用80X86的CPU有两种类型的中断：_内部__和_外部__。
而后者中由8259A管理的中断又被称为_硬件中断_。
7．特殊嵌套方式与一般嵌套方式相比，其特点是：_在特殊全嵌套方式下，当处理某一级中断时，如果有同级的中断请求，则8259A也可以响应。
8．某时刻8259A的IRR寄存器中的内容是11H，说明__IR0,IR4有中断请求___；某时刻8259A的ISR 寄存器中的内容是80H，说明__IR7中断请求正在服务中___；某时刻8259A的IMR寄存器中的内容是80H，说明___IR7中断请求被屏蔽其余开放_____。
9．80X86的CPU有两条外部中断请求线__INTR__和__INTA_____。
这两条线上来的中断都属于__外部_中断。
10．ICW2命令字的功能是_中断类型号__，如果写入的ICW2为08H，则__IR0的中断类型号为08H________。
11．8253的核心功能部件是：_计数器__。
12．8253的CLKo接1.5MHz的时钟，欲使OUT0产生频率为500kHz的方波信号，则8253的计数值应为_3_，应选用的工作方式是_3_。
13．8255A有__3__种工作方式，其中只有_PA_口有2方式。
14．8255的方式选择字和PC口的置位/复位字都是写入__PC__口的，为了区别写入的两条命令，命令的_最高_位作为特征位。

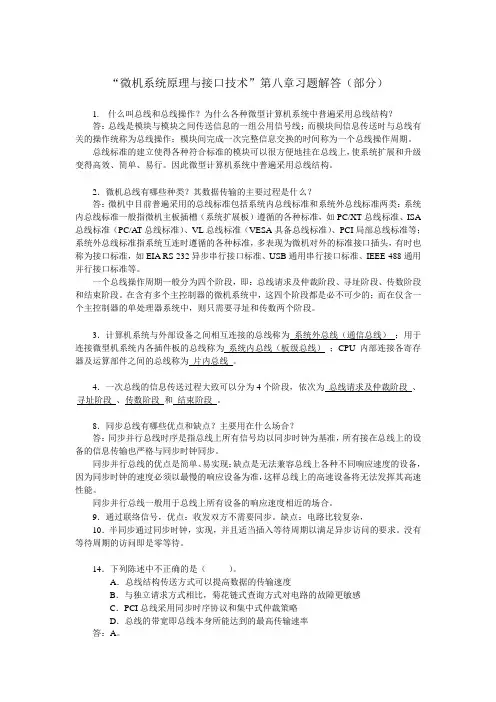

微机原理及接口第八章习题解答
“微机系统原理与接口技术”第八章习题解答（部分）1. 什么叫总线和总线操作？为什么各种微型计算机系统中普遍采用总线结构？答：总线是模块与模块之间传送信息的一组公用信号线；而模块间信息传送时与总线有关的操作统称为总线操作；模块间完成一次完整信息交换的时间称为一个总线操作周期。
总线标准的建立使得各种符合标准的模块可以很方便地挂在总线上，使系统扩展和升级变得高效、简单、易行。
因此微型计算机系统中普遍采用总线结构。
2．微机总线有哪些种类？其数据传输的主要过程是什么？答：微机中目前普遍采用的总线标准包括系统内总线标准和系统外总线标准两类：系统内总线标准一般指微机主板插槽（系统扩展板）遵循的各种标准，如PC/XT总线标准、ISA 总线标准（PC/AT总线标准）、VL总线标准（VESA具备总线标准）、PCI局部总线标准等；系统外总线标准指系统互连时遵循的各种标准，多表现为微机对外的标准接口插头，有时也称为接口标准，如EIA RS-232异步串行接口标准、USB通用串行接口标准、IEEE-488通用并行接口标准等。
一个总线操作周期一般分为四个阶段，即：总线请求及仲裁阶段、寻址阶段、传数阶段和结束阶段。
在含有多个主控制器的微机系统中，这四个阶段都是必不可少的；而在仅含一个主控制器的单处理器系统中，则只需要寻址和传数两个阶段。
3．计算机系统与外部设备之间相互连接的总线称为系统外总线（通信总线）；用于连接微型机系统内各插件板的总线称为系统内总线（板级总线）；CPU内部连接各寄存器及运算部件之间的总线称为片内总线。
4．一次总线的信息传送过程大致可以分为4个阶段，依次为总线请求及仲裁阶段、寻址阶段、传数阶段和结束阶段。
8．同步总线有哪些优点和缺点？主要用在什么场合？答：同步并行总线时序是指总线上所有信号均以同步时钟为基准，所有接在总线上的设备的信息传输也严格与同步时钟同步。
同步并行总线的优点是简单、易实现；缺点是无法兼容总线上各种不同响应速度的设备，因为同步时钟的速度必须以最慢的响应设备为准，这样总线上的高速设备将无法发挥其高速性能。

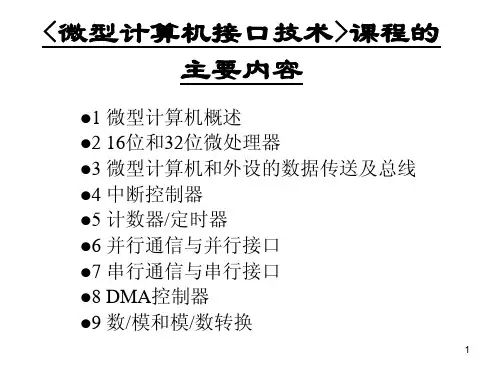

北工大微机接口总复习及练习
例、设8253的通道0~2和控制端口的地址分别为300H、 302H、304H和306H，定义通道0工作在方式3， CLK0=2MHz。试编写初始化程序，并画出硬件连线 图。要求通道0输出1.5kHz的方波，通道1用通道0的 输出作计数脉冲，输出频率为300Hz的序列负脉冲， 通道2每秒钟向CPU发50次中断请求。
从1 8259; MOV DX, 0FEE8H MOV AL, 19H OUT DX, AL MOV DX, 0FEEAH MOV AL, 90H OUT DX, AL MOV AL, 02H OUT DX, AL MOV AL, 01H OUT DX, AL 从2 8259; MOV DX, 0FEEEH MOV AL, 19H OUT DX, AL MOV DX, 0FEECH MOV AL, 0A0H OUT DX, AL MOV AL, 05H OUT DX, AL MOV AL, 01H OUT DX, AL
6
三. I/O接口与总线
【掌握】 接口的概念和作用；端口的概念；接口信号分类 （数据、状态、控制）；数据通过接口输入/输出的方式（无条 件、查询、中断、DMA）；接口的编址方式；I/O指令。 【理解】 状态口及控制口的主要信号线。 1.按传送信息分类的三总线 2.I/O地址译码 3.CPU与I/O之间传送数据的几种方式 4.何谓芯片引脚的三态能力，高阻状态意味着什么? 5.总线的概念和分类，总线标准及常用的标准总线。
2
一. 基本概念
1. 掌握微型计算机系统组成及层次结构，包括基本结构框图， 微机的主要组成部件。 2. 掌握什么是微处理器，什么是微型计算机，什么是微型计 算机系统？ 3. 掌握微机系统的主要技术参数：包括字长，存储容量，主 频，速度，配套外设，配套软件
微机原理及接口技术试题及答案精选全文完整版
《微机原理及接口技术》试卷（A ）适用专业（计算机科学与技术） 使用班级（）一、选择题（每题 1 分，共 15 分） 1. 微机中控制总线传送的是 ( )。
A.存储器和I/O 接口的地址码B.微处理器向内存储器和I/O 的命令信号C.存储器和I/O 设备向微处理器传送的状态信号D.B 和C2. 8253可编程定时/计数器，在初始化时写入的最大计数初值是 ( )。
A.0000HB.7FFFHC.65535D.FFFFH3. 在异步串行通信中引入了"波特率因子"的概念，波特率因子为16，64时，接收时钟的频率为波特率的16，64倍，引入波特率因子的目的是 ( )。
A.识别正确的起始位 B.提高接收速度 C.提高采样精度 D.三者都是4. 8086 CPU 标志寄存器共有（ ）位，其中使用7位，未使用其它位均作为CPU 指令运行后的状态信息和控制标志信息。
A. 8 B. 10 C. 16 D. 205. 8086微处理器CLK 引脚输入时钟信号是由( )提供。
A.8284 B.8288C.8287 D.82896. 最基本的读操作包含4个状态，即T 1 、T 2、T 3和T 4 ，当存储器或 I/O 设备的速度慢于CPU 速度时，在( )状态之间插入1个或几个等待状态T W 。
A. T 3和T 4 B. T 1和T 2 C. T 2和T 3 D. T 1和T 37. 在计算机与外设之间数据的传送方式分为串行传送方式和( )传送方式两类。
A.并行传送方式 B. 同步传送方式 C. 异步传送方式 D. 串/并传送方式8. 8253的( )是软件触发选通方式。
A.方式OB.方式1C.方式2D.方式4 9．串行异步通信协议中一个字符正式发送前，先发送( )低电平有效。
A.两个起始位 B ．3个起始位 C. 1.5个起始位 D ．1个起始位 10．对8255A 的C 口执行按位置位/复位操作时,写入的端口地址是（ ）。
北邮《微机原理与接口技术》期末复习题（含答案）
北邮《微机原理与接口技术》期末复习题（含答案）《微机原理与接口技术》复习题一、填空习题讲解1.计算机由运算器、控制器、存储器、输入设备和输出设备五大部分组成。
2.运算器和控制器合称为中央处理器。
3.8086CPU是由总线接口部件BIU和执行部件EU两个部件组成的。
4.根据传送的信息类型，系统总线可以分为三类：数据总线、地址总线和控制总线。
5.半导体存储器按存取方式不同，分为随机存取存储器和只读存储器（ROM）。
6.8086的存储器采用段结构方式，一个段的最大长度为64K。
7.PC机中将物理地址分为两个部分：段地址和偏移地址。
8.有效地址中可有三个地址分量，分别为位移量、基址和变址。
二、选择1.十进制数123的八位二进制补码为（A）。
A．011110112.BCD码的十进制数为（C）。
C．913.堆栈操作的特点是（B）。
B．后进先出4.8086CPU的地址总线为（B）位。
B．205.通常，一个总线周期读取一个（B）的指令代码。
B．字6.IP是由（C）修改，使它总是指向下一条待取的指令。
C．BIU7.指令MOV AX，TABLE[BX][SI]的寻址方式是（B ）。
B．相对基址变址寻址8.指令JMP BX的寻址方式是（B ）。
B．段内间接寻址9.CPU中运算器的主要功能是（D）。
D．算术运算和逻辑运算10.8086是（B）。
B．微处理器11.8086处理器有20条地址线，可寻址访问的最大存储器空间为（D）。
D．1M12.8086处理器中通常用作数据寄存器，且隐含用法为计数寄存器的是（B）。
B．CX13.微型机的存储器地址为2000H~5FFFH，存储容量为（D）KB。
D．1614.微处理器用13条地址线寻址，其寻址范围为（C）。
C．4KB15.哪些存储器在断电（或关机）后，仍保留原有信息（C）。
C．ROM,，EPROM16.8086CPU寻址I/O端口最多使用地址线（B）条。
B．10三、请写出下列指令中源操作数的寻址方式，并计算物理地址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《微型计算机接口技术》复习题8
（开卷时间：120分钟）
班级_________ 学号__________ 姓名_____________
一、填空（每空1分，共40分）
1．接口中的数据缓冲功能是指：________________________。
2．接口中的信息通常有以下三种：_____________、_____________和______________。
3．计算机与外设之间的数据传送有以下几种基本方式：______________、____________、_______________、____________________。
4．在8086/8088系统中，I/O端口的地址采用__________编址方式，访问端口时使用专门的_________________。
5．在以80X86为处理器的微机中能寻址的最大端口数为_______，但在早期的IBM-PC机中，由于只用了____根地址线作为I/O端口的寻址，因此其最大的寻址端口数为_____。
6．面向处理器的总线的优点是：_________________________。
7．USB总线的中文名为________________，它是__________芯的信号线，最多可支持________个外设。
8．使用80X86的CPU有两种类型的中断：_________和_________。
而后者中由8259A 管理的中断又被称为____________。
9．特殊嵌套方式与一般嵌套方式相比，其特点是：______________________________。
10．某时刻8259A的IRR寄存器中的内容是13H，说明_______________________________，某时刻8259A的ISR寄存器中的内容是40H，说明______________________________。
11．ICW2命令字的功能是_______________，如果写入的ICW2为08H，则_______________________________。
12．8253每个通道有有______种工作方式可供选择。
若设定某通道为方式0后，其输出引脚为_____电平；当_________后通道开始计数，______信号端每来一个脉冲______就减1；当__________，则输出引脚输出__________电平，表示计数结束。
13．8253的一个计数通道的最大计数值为___________。
如果采用BCD计数方式且为三片级联，则8253最大可计数到_______________。
14．8255的方式选择字和PC口的置位/复位字都是写入____________口的，为了区别写入的两条命令，命令的_________位作为特征位。
15．当8255A工作于1方式和2方式时，通过_______命令字使INTE允许。
16．人机接口若要显示字符“L”，在共阴极连接的LED显示器中，相应的段码是_________；
在共阳极连接的LED显示器中相应的段码是___________；
17．RS-232进行三线连接时，连接__________三个引脚。
二、简答：（每题5分，共20分）
1．设某芯片的端口地址为200H，试设计其译码电路。
2．简述分离式传输的工作过程及其优点。
3．试说明逐次逼近式A／D转换原理的工作过程。
4．假定某8位ADC输入电压范围是-5V~+5V，请求出在输入电压Vin＝1．5V、2V、3．75V、—2．5V和—4．75V时的数字量编码。
四、软、硬件设计（共40分）
1．使用8255A作为开关和共阴极LED显示器的接口，设8255A的A口连接8个开关，B 口连接8个LED指示灯，要求将A口的开关状态读入，然后送至B口控制指示灯亮、灭。
（设8255A的A口的地址为60H）
（1）试画出连接电路图。
（2）编写程序实现之。
（设8255A的控制口的地址为63H）
2．有一组发光二极管，提供高电平，二极管发光；提供低电平，二极管熄灭。
现要求8个发光二极管依次轮流点亮，每个点亮时间为500毫秒。
设8253的输入CLK=1KHz。
1）试设计完成该功能的电路。
2）请给出所用芯片的端口地址以及计数器中所赋初值。
3）编制相应的程序。
3．某系统采用DAC0832产生连续的三角波形。
（1）设V REF=5V，求该DAC的分辨率和精度各为多少？（4分）
（2）设该DAC的片选地址为300H，试画出它与CPU在单缓冲方式下的连接图（5分）
（3）编写三角波发生程序。
（5分）。
