新型内防喷工具介绍.
合集下载
2011井控装备-第八章《钻具内防喷工具》解析
井控装置教案之-钻具内防喷工具
2011井控培训课件
箭形止回阀的使用注意事项
10
箭形止回阀接在钻铤与钻杆之间。
使用前应进行额定工作压力试验， 如打不开，拆开止回阀检查一下O 形密封圈和圆锥配合面是否碰伤及 其他一些影响密封的部位。 每次使用完后，将所有零件卸开， 清洗干净，并检查是否有损伤，如 完好涂黄油以备下次使用
方钻杆旋塞阀的结构、工作原理
4
方钻杆旋塞阀工作原理
方钻杆旋塞阀是钻柱循环系统中的手动控制阀， 是防范井喷、井涌的有效工具之一。
用来封闭钻具的中心通孔与井口防喷器组配套使 用。防止井内流体沿钻柱水眼向上喷出。 方钻杆上部旋塞阀连接于水龙头下端和方钻杆上 端之间，方钻杆下部旋塞阀连接于方钻杆下端和 钻杆一端或方钻杆保护接头的上端之间。 方 钻 杆 上 、 下 旋 塞
蝶形止回阀工作原理 当钻井过程中发生井涌井 喷时，借助弹簧力及上反 循环压力迅速自动关闭其 阀孔通道，堵截钻具水眼 通道，防止井喷事故发生 确保钻井设备和人身安全。
井控装置教案之-钻具内防喷工具
2011井控培训课件
手动打开式止回阀工作原理
16
当起钻发生井涌溢流时，在打开状态很容易接到钻具上，拧开锁紧螺 栓，释放杆在弹黄作用下顶起，止回阀阀关闭。可以从容地片子下释 放接头，接钻杆或方钻杆。有效地控制钻具内井喷或溢流。
1
钻井井控装置
第八章钻具内防喷工具
井控装置教案之-钻具内防喷工具
2011井控培训课件
钻具内防喷工具
2
钻具内防喷工具概述
旋塞阀的作用
钻具内防喷工具是装在钻具管 串上的专用工具，主要用来封 闭钻具的中心通孔。 在钻井中发生溢流或井喷时， 钻具内防喷工具能防止钻井液 沿钻柱水眼向上喷出，保证水 龙带及其他装置不因高压而蹩 坏。 现场常用的钻具内防喷工具主 要有方钻杆上、下旋塞阀，钻 具止回阀等，与井口防喷器配 套使用。
钻具内防喷工具
2钻具内防喷控制装置钻井过程中，当井发生溢流井涌时，为了防止地层流体以及钻井液沿钻柱水眼向上喷出损坏水龙带而导致井喷，需要使用钻具内防喷工具来控制钻柱内压力。
钻具内防喷工具主要有方钻杆上下旋塞、钻具止回阀、钻具旁通阀等。
2.1方钻杆上、下旋塞阀方钻杆旋塞阀也叫做方钻杆考克或钻杆安全阀。
方钻杆上旋塞阀位于方钻杆的上部，左旋螺纹；方钻杆下旋塞阀位于方钻杆的下部，右旋螺纹。
上下旋塞的结构相同，都采用球阀结构，控制方式采用手控（用扳手），按要求转动90°即可以实现开关。
目前塔里木探区所使用的旋塞规格见表2.1。
表2.1 塔里木探区旋塞规格一览表方钻杆旋塞的使用要求其额定工作压力与现场防喷器工作压力级别相一致；为防止钻柱内部压力损耗，旋塞内径应大于或等于方钻杆内径；试压标准为在额定工作压力状态下进行密封试压，稳压30分钟，压降不小于0.5Mpa为合格。
旋塞主要结构如图2.1。
2.2钻具止回阀钻具止回阀是一种重要的钻具内防喷工具。
一般主要有以下几种：箭型止回阀、投入式止回阀、活门式止回阀（浮阀）、浮球式止回阀等。
2.2.1箭形止回阀产品型号表示法（SY5215-87）结构与特点这种回压阀由本体、压帽、盘根盒、密封箭、下座等组成，如图 2.2。
当发生回流时，箭形阀芯紧压阀座，液体不能通过止回阀向上流。
钻井液正常循环时，箭形阀芯落到下支座，钻井液无压降地通过止回阀。
目前塔里木探区所使用的箭型止回阀规格见表2.2。
表2.2塔里木探区箭型止回阀规格一览表2.2.2投入式止回阀投入式止回阀是一种钻柱内防喷器。
它不仅用于防喷，也可用于海上各种钻井浮动装置上切割钻杆的作业。
该工具带有一个就位接头，接在钻柱需要的部位下入井内，一便回压阀就位。
投掷式回压阀是一只重型单流阀，具有一定重量，只要投入就能自动地在就位接头处就位。
主要包括阀体、卡瓦体、牙块、堵塞器、钢球和弹簧等，其结构如图：使用方法：1.钻开高压油气层之前将就位接头接到钻柱的预计位置。
防喷器基础知识
井
球型胶芯环形防喷器
控
设
备
环 形 防 喷 器
球型胶芯环形防喷器的结构
井
关井（球型）
控
设
备 液压油进入油
缸的关闭腔，推
动活塞上行，胶芯
也上行，在顶盖的
限制作用下，胶芯
环 形 防
只能向心收缩，挤 出橡胶，封住井口
喷
器
返回井开井（球型）源自控设液压油进入
备 油缸的开启腔，
推动活塞下行，
活塞对胶芯 的挤
防喷器基础知识
Basic Knowledge of BOP
程瑞亮
Associate Professor
第四部分 液压防喷器控制系统
目录
第一部分 防喷器原理及结构 第二部分 环形防喷器 第三部分 闸板防喷器
第四部分 液压防喷器控制系统
1-旋转防喷器
1
2-环形防喷器
2
3-双闸板
3
4-四通
4
5-单闸板
胶芯寿命
短
长
长
开关一次 需油量的比值
2 中等
3 最多
1 最少
外形特征 径向小、高度高 径向大、高度低 径向、高度均小
重量
轻
稍重
特轻
国产环形防喷器的技术规范
常用锥形胶芯防喷器技术规范
型号
公称通径 最大工作 关井时耗 液控油压
压力
mm (in) MPa
S
MPa
外形尺寸 mm 外径 高度
FH23-35 230(9)
2、 耐压能力 压力等级应大于可能出现的预期井口最高 压力。
3、 类型和数量 在空井、井内有钻具、钻具外径不同等各 种情况下迅速关井。
潍坊海瑞斯-顶驱ibop内防喷器旋塞

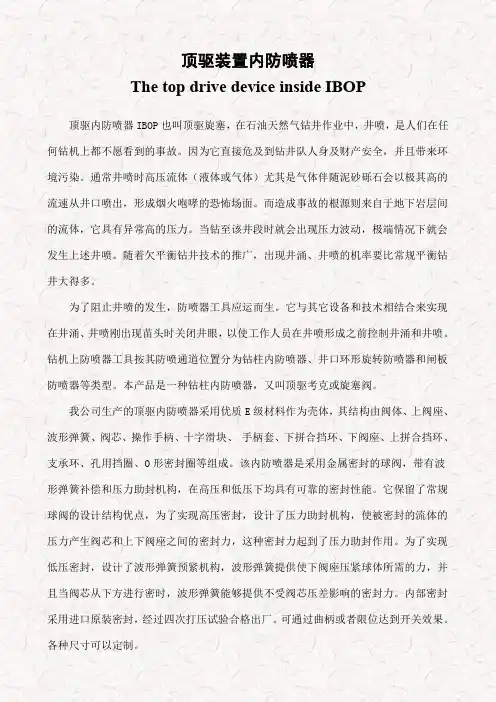

顶驱装置内防喷器The top drive device inside IBOP顶驱内防喷器IBOP也叫顶驱旋塞，在石油天然气钻井作业中，井喷，是人们在任何钻机上都不愿看到的事故。
因为它直接危及到钻井队人身及财产安全，并且带来环境污染。
通常井喷时高压流体（液体或气体）尤其是气体伴随泥砂砾石会以极其高的流速从井口喷出，形成烟火咆哮的恐怖场面。
而造成事故的根源则来自于地下岩层间的流体，它具有异常高的压力。
当钻至该井段时就会出现压力波动，极端情况下就会发生上述井喷。
随着欠平衡钻井技术的推广，出现井涌、井喷的机率要比常规平衡钻井大得多。
为了阻止井喷的发生，防喷器工具应运而生。
它与其它设备和技术相结合来实现在井涌、井喷刚出现苗头时关闭井眼，以使工作人员在井喷形成之前控制井涌和井喷。
钻机上防喷器工具按其防喷通道位置分为钻柱内防喷器、井口环形旋转防喷器和闸板防喷器等类型。
本产品是一种钻柱内防喷器，又叫顶驱考克或旋塞阀。
我公司生产的顶驱内防喷器采用优质E级材料作为壳体，其结构由阀体、上阀座、波形弹簧、阀芯、操作手柄、十字滑块、手柄套、下拼合挡环、下阀座、上拼合挡环、支承环、孔用挡圈、O形密封圈等组成。
该内防喷器是采用金属密封的球阀，带有波形弹簧补偿和压力助封机构，在高压和低压下均具有可靠的密封性能。
它保留了常规球阀的设计结构优点，为了实现高压密封，设计了压力助封机构，使被密封的流体的压力产生阀芯和上下阀座之间的密封力，这种密封力起到了压力助封作用。
为了实现低压密封，设计了波形弹簧预紧机构，波形弹簧提供使下阀座压紧球体所需的力，并且当阀芯从下方进行密时，波形弹簧能够提供不受阀芯压差影响的密封力。
内部密封采用进口原装密封，经过四次打压试验合格出厂。
可通过曲柄或者限位达到开关效果。
各种尺寸可以定制。
第六章 内防喷工具本
第二节
上部和下部方钻杆旋塞阀
其工作原理是：方钻杆旋塞阀 在方钻杆两端，通常情况下处于全 开状态，钻井液在水眼中正常循环， 当井内发生井涌或井喷而需要关闭 方钻杆旋塞阀时，只须用专用搬手 按要求转动90°即能关闭旋塞阀。 阀关闭后球阀芯的球面在井内压力 和波形弹簧的作用下与上、下阀座 的密封面紧密贴合，实现了整个水 眼通道的密封，当需要打开方钻杆 旋塞阀时，只须用专用扳手反向旋 转90°即能打开，打开旋塞阀必须在规定的压差下进行。
第二节
上部和下部方钻杆旋塞阀
钻杆旋塞阀是钻柱循环系统中的 手动阀，分为方钻杆上部旋塞阀和下 部旋塞阀。上部方钻方杆旋塞阀装于 水龙头接头下端与方钻杆之间，下部 方钻杆旋塞阀装于方钻杆下端和钻杆 上端或方钻杆保护接头上端之间。 上部和下部方钻杆旋塞阀的结构 基本相同，主要由：上接头、阀体、 上阀座、球阀芯、下阀座、球芯外壳、 旋转开关、密封环、波形弹簧、轴承 和各种密封组成。并配备专用搬手。
选用时按钻柱结构选择相应规格的联顶接头，并根 据所用钻柱的最小内径比止回阀最大外径大 1.55mm 以上选择止回阀。 快要进入油气层时，将联顶接头连接到钻铤上部， 或直接接到钻头上，当需要投入止回阀时，从方钻杆 下部卸开钻具，将止回阀的尖顶接头端向下投入钻柱 内孔中。 如果井内溢流严重 ，则应先将下部方钻杆旋塞阀关 闭，然后从下部方钻杆旋塞阀上端卸开方钻杆，将止 回阀装入旋塞阀孔中，再重新接上方钻杆，打开下部 方钻杆旋塞阀，止回阀靠自重或用泵送至联顶 接头的 止动环处自动就位，开始工作。使用完后卸下止动环 ，即可从联顶接头内取出止回阀 。
方钻杆旋塞阀的主要用途是：
1、当井内发生井涌或井喷时，钻具止回阀失灵或未装钻具止回 阀时，可以先关闭上部方钻杆旋塞阀，然后上提方钻杆关闭防 喷器，免使水龙带被蹩破； 2、上部和下部方钻杆旋塞阀一起联合使用，若上旋塞失效时， 可提供第二个关闭阀； 3、当需要在钻柱上装止回阀时，可以先关下旋塞，制止液体从 钻杆中流出。在下旋塞以上卸掉方钻杆，然后装止回阀接上方 钻杆，开下旋塞，利用泵压将止回阀送到位； 4、正常操作时，卸方钻杆前关下部方钻杆旋塞阀，可防止钻井 液溅到钻台上。 方钻杆旋塞阀选用时应保证其最大工作压力与井口防喷器组的 压力等级一致。使用前，必须仔细检查各螺纹连接部位，不得 有任何损伤或联接处松动现象，方钻杆旋塞阀在联接到钻柱上 之前，须处于“全开”状态。
新型内防喷工具介绍
企业如何抓住机遇
加强研发与创新
企业应加大研发投入，不断推出具有自主知识产 权的新型内防喷工具，提高产品竞争力。
提高品质与服务
企业应注重提高产品品质和售后服务水平，满足 客户个性化需求，提升客户满意度。
拓展市场与合作
企业应积极开拓国内外市场，寻求合作伙伴，共 同开发新产品和新技术，扩大市场份额。
感谢您的观看
化工生产
化工生产是另一个应用新型内防喷工具的重要领域。在化 工厂的生产过程中，各种化学反应会产生大量的气体和液 体，如果这些物质泄漏到环境中，将会对环境和人体健康 造成严重危害。
新型内防喷工具能够有效地控制化工生产过程中的各种流 体，防止泄漏事故的发生。例如，阀门、管道和泵等设备 可以采用新型内防喷工具进行密封和保护，确保化工生产 的安全和环保。
智能化断
通过集成传感器和智能化算法， 新型内防喷工具能够实时监测自 身状态和工作情况，及时预警和
诊断潜在问题。
人工智能
人工智能技术被应用于新型内防 喷工具的设计和优化中，以提高
工具的性能和适应性。
新型内防喷工具的未来发展方向
集成化与多功能化
未来新型内防喷工具将更加集成化和多功能化，能够满足更广泛 的应用需求。
详细描述
某石油公司采用了新型内防喷工具，成功地减少了井喷事故的发生，提高了工作效率和安全性。该工具采用了先 进的技术和材料，能够有效地防止井喷和减少泄漏，为石油开采提供了更加可靠和安全的保障。
应用案例二：某化工企业的内防喷工具应用
总结词
降低风险、提高效率
详细描述
某化工企业采用了新型内防喷工具，有效地 降低了生产过程中的风险和事故发生率，提 高了生产效率和安全性。该工具采用了特殊 的材料和设计，能够有效地防止泄漏和减少 对环境的污染，为化工生产提供了更加环保 和安全的保障。
内防喷工具经验分享
旋塞、球体、阀座
三、井喷时在用方钻杆旋塞解剖分析
上旋塞编号：9603017，是96年3月出厂产品。
三、井喷时在用方钻杆旋塞解剖分析
图中，干固泥浆充填内腔， 分析认为，该上旋塞长期 处于大半开位置使用，旋 塞球腔与钻具内泥浆窜通， 泥浆中的固相沉积充填在 球腔内，使旋塞几乎没有 旋转空间，导致开关旋塞 的摩擦阻力增大，在抢险 过程中用680公斤·米力 矩关闭未成功，上旋塞开 关的内六方孔已变成圆形， 失去传递扭力的功能。
本着“先治漏再压井”的施工原则，采取正循环泵入堵 漏泥浆堵漏，受钻头水眼影响，堵漏材料的浓度和体积受到 限制，正循环堵漏失败；然后配制浓度为40%的从环空堵漏浆 反挤堵漏。 反挤堵漏前，立压1.5-6.5MPa,套管压力6.2-6.5MPa，堵 漏施工时，关闭方钻杆下旋塞，施工中无法观察立压变化。
一、发生经过
材质及性能方面 管理及操作问题
保养及维护问题
克深7井旋塞本体断开
旋塞阀技术改进
在本体位置加向内球腔注油孔，减少泥浆进入该腔，防止泥浆
进入该腔引起腐蚀及泥浆固化后旋塞无法打开
在球阀和与本体间添加橡胶，占据泥浆位置，防止泥浆固化后
无法打开
密封面及弹簧采用进口件，阀座密封面焊接特殊合金材料（
越小，开启旋塞所需力矩越小 ，因此，在带压情况下，必须先 注平衡压，再用旋塞扳手打开旋塞
钻具内发生井喷时的关闭作业
随着旋塞的关闭所需扭矩增加，应采用专用工具实施强行关闭。
如果无法完全关闭，应迅速打开旋塞，防止旋塞刺坏
正确使用内防喷工具
旋塞 准确记录使用时间及受力状态，确定合理的使用时间 使用中，防止旋塞处于半开和半关状态 浮阀 每次起钻后，对阀芯进行检查，发现损坏及时更换，浮阀本体
内防喷工具
三、投入式止回阀
投入式止回阀拆解图
投入式止回阀与阀芯
投入式止回阀的组装
一、旋塞阀 二、箭型止回阀 三、投入式止回阀 四、浮阀 五、旁通阀
四、板式浮阀
1、壳体
2、浮阀阀芯
浮阀与阀芯
1 阀芯体 2 密封圈 3 阀座 4 阀板 5 定位针（带定位针复位弹簧） 6 减震圈 7 销子 8 复位弹簧
交变应力产生疲劳裂纹失效
一、旋塞阀 二、箭型止回阀 三、投入式止回阀 四、浮阀 五、旁通阀
二、箭形止回阀
加装顶开装置的 箭形止回阀
箭形止回阀的顶开装置
箭形止回阀的内部构造
箭 型 止 回 阀 的 组 装
箭 型 止 回 阀 的 拆 卸
一、旋塞阀 二、箭型止回阀 三、投入式止回阀 四、浮阀 五、旁通阀
阀芯的安装
试压接头
浮 阀 的 试 压
试压限位接头
一、旋塞阀 二、箭型止回阀 三、投入式止回阀 四、浮阀 五、旁通阀
五、旁通阀
钻具内防喷工具
李军刚 工程技术部井控中心
井喷的危害
内防喷工具的种类
一、旋塞阀 二、箭型止回阀 三、投入式止回阀 四、浮阀 五、旁通阀
一、旋塞阀
旋塞阀开关
旋塞阀组装
旋塞阀关闭后扳手及试压接头
旋塞阀台肩面超声波探伤
磁粉荧光探伤
密封刺坏失效 阀座锈蚀严重
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）钻具球形泄压止回阀
主要规格与技术参数：
规 格型 号 外径 mm
球阀 通径 mm
额定 工作压 力 MPa
球阀额定 开启压差 MPa
联接螺纹 扣 型 API
长度 mm
质量 Kg
பைடு நூலகம்
外观 颜色
兰色 橙色 橙色 红色 橙色
FQXZ 121
120.70
48
35
70
70 105
≤10
NC38 （311X310） NC50 （411X410） 51/2″FH （521X520）
泥浆 流出
图4 钻具球形泄压止回阀 球阀关闭压井循环示意图
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀性能结构特点 1. 具有泄压、防喷和循环压井功能。独特的浮动球阀机 构，可方便地打开球阀，泄压对扣；关闭球阀，防止井喷；
球阀浮动，实施循环压井。
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀性能结构特点 2.具有高强度、抗硫化性能。钻具球形泄压止回阀本体 采用 API 标准规定的高强度钢材，零部件采用抗硫化应力裂 纹的特殊金属材料制造，加工精度高，确保其应用石油钻探
520
27
FQXZ 168
168.28
60
≤10
656
79
FQXZ 178
177.80
70
62 105 ≤12
580
68
红色
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀型号选择 1.直径选择：据钻进时井内钻具的接头外径，选择相等或
接近的钻具球形泄压止回阀的外径。
（可提供121/140/159/168/178/203等规格）
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀功能创新点
目前，钻井现场井喷抢险用的旋塞阀（又称方钻杆旋塞
）在常开情况下，虽然过流面积很大，能够抢接上实施内关 井。但是只能实现截止，不能止回。当工况需要旋塞阀进入 转盘面以下之前， 就 必须使其处于常开状态。这样，等于钻 柱上没有内防喷工具。为了解决这个问题，现场往往在旋塞
状态），即可阻断钻具内油气。
图3 钻具球形泄压止回阀 球阀关闭防喷示意图
泥浆 流入
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀原理
3.循环压井功能 压井时，关闭球阀后的钻具 球形泄压止回阀，球阀在钻井 液压力作用下自动下移（呈单 流阀状态），可实施循环压井。 需要时，钻具球形泄压止回阀 上部可连接钻具入井，有利于实 施压井作业和其它工况的处理。
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀型号选择 2.扣型选择：根据井内在用钻杆的接头螺纹扣型，选择钻
具球形泄压止回阀的螺纹扣型。（可提供API标准的NC38～
NC50和51/2″FH等扣型，或根据用户要求加工)
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀型号选择 3.压力级别选择：根据油气层压力或已装井口的封井器压
力等级，选择钻具球形泄压止回阀的压力等级(可提供35、70
新型内防喷工具介绍
2012年2月
主要产品 一、HA-FQXZ钻具球形泄压止回阀 二、HA-FJXZ钻具箭形泄压止回阀
三、新型钻柱防喷接头（浮阀）
新型内防喷工具介绍
钻具泄压止回阀概述 为方便现场操作和确保井控安
全，无锡浩安科技发展有限公司研
制生产了一种新型内防喷工具—钻 具泄压止回阀。
新型内防喷工具介绍
钻具泄压止回阀概述 优点：
1.可以方便地控制内防喷工具流道的开
启。 2.通过调节控制旋纽，可打开压井通道， 方便压井施工。 3.球形泄压止回阀可以带压开关。在钻 具内压差不大于10-12MPa时，一个人用配 套扳手可实现关闭（或开启）操作。
新型内防喷工具介绍
钻具泄压止回阀概述
技术关键： 1.结构紧凑，不增加工具的整体重量，井口容易 对扣。
由本体、操作杆、定位销、球阀、控制销与弹簧总成所组成。
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀原理 当起钻或接单根发生溢流时， 将钻具球形泄压止回阀与井口钻 具联接（钻具球形泄压止回阀在 开启状态）。
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀原理
1.泄压功能 钻具球形泄压止回阀在其球阀
阀之上再接一个止回阀。
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀功能创新点： 《钻具球形泄压止回阀》在上锁（常开）状态下过流面 积大，在管内井喷时能泄压、抢接上；在解锁（常闭）状态 下又是止回阀，可随钻具入转盘面以下。它上锁是旋塞阀，
解锁时是止回阀。一阀具有双重功能。
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀适用场合
▲钻具球形泄压止回阀在正常钻进时，应放置在钻台规
定的位置（靠司钻操作台）备用。
▲当起钻作业至钻杆或接单根发生溢流或井涌时，可迅 速将钻具球形泄压止回阀联接在井口钻具上。使用专用扳手 将球阀关闭，可接方钻杆循环压井或下钻至预定井深实施其 它作业。
新型内防喷工具介绍
井控安全工具的优良品质。
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀性能结构特点 3.具有较高开启压差、密封可靠的性能。钻具球形泄压 止回阀的控制部件采用高科技密封装置，确保了耐压与密封
的可靠性。钻具内压差在不超过10-12MPa时，可实现方便关
闭或开启。
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀性能结构特点 4. 耐温范围大。采用特殊密封材料，耐温范围为 -50℃ ～+190℃，可适应高寒和高温条件下的现场作业。
开启的状态下，与井口钻具对扣连
接，钻具内溢流、井涌的流体可经 球阀通孔排泄。
液气 流向
图2 钻具球形泄压止回阀 开启泄压示意图
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀原理
2.止回功能 钻具球形泄压止回阀与井 口钻具螺纹联接成功后, 使用 专用扳手顺时针方向旋转控制
液气 流向
销90°，关闭球阀（呈单流阀
2.最小的水力阻力设计，便于井口顺利对扣联接，
并尽可能减少水力冲蚀，提高使用寿命。 3.操作安全、控制可靠。 4.优化密封的可靠性，有效提高耐冲蚀性能。 5.增加泄压功能后，不降低工具的整体强度。 6.具有较大的通径，适宜使用复合堵漏材料作业。
新型内防喷工具介绍
（一）钻具球形泄压止回阀
FQXZ-钻具球形泄压止回阀主要结构
主要规格与技术参数：
规 格型 号 外径 mm
球阀 通径 mm
额定 工作压 力 MPa
球阀额定 开启压差 MPa
联接螺纹 扣 型 API
长度 mm
质量 Kg
பைடு நூலகம்
外观 颜色
兰色 橙色 橙色 红色 橙色
FQXZ 121
120.70
48
35
70
70 105
≤10
NC38 （311X310） NC50 （411X410） 51/2″FH （521X520）
泥浆 流出
图4 钻具球形泄压止回阀 球阀关闭压井循环示意图
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀性能结构特点 1. 具有泄压、防喷和循环压井功能。独特的浮动球阀机 构，可方便地打开球阀，泄压对扣；关闭球阀，防止井喷；
球阀浮动，实施循环压井。
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀性能结构特点 2.具有高强度、抗硫化性能。钻具球形泄压止回阀本体 采用 API 标准规定的高强度钢材，零部件采用抗硫化应力裂 纹的特殊金属材料制造，加工精度高，确保其应用石油钻探
520
27
FQXZ 168
168.28
60
≤10
656
79
FQXZ 178
177.80
70
62 105 ≤12
580
68
红色
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀型号选择 1.直径选择：据钻进时井内钻具的接头外径，选择相等或
接近的钻具球形泄压止回阀的外径。
（可提供121/140/159/168/178/203等规格）
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀功能创新点
目前，钻井现场井喷抢险用的旋塞阀（又称方钻杆旋塞
）在常开情况下，虽然过流面积很大，能够抢接上实施内关 井。但是只能实现截止，不能止回。当工况需要旋塞阀进入 转盘面以下之前， 就 必须使其处于常开状态。这样，等于钻 柱上没有内防喷工具。为了解决这个问题，现场往往在旋塞
状态），即可阻断钻具内油气。
图3 钻具球形泄压止回阀 球阀关闭防喷示意图
泥浆 流入
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀原理
3.循环压井功能 压井时，关闭球阀后的钻具 球形泄压止回阀，球阀在钻井 液压力作用下自动下移（呈单 流阀状态），可实施循环压井。 需要时，钻具球形泄压止回阀 上部可连接钻具入井，有利于实 施压井作业和其它工况的处理。
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀型号选择 2.扣型选择：根据井内在用钻杆的接头螺纹扣型，选择钻
具球形泄压止回阀的螺纹扣型。（可提供API标准的NC38～
NC50和51/2″FH等扣型，或根据用户要求加工)
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀型号选择 3.压力级别选择：根据油气层压力或已装井口的封井器压
力等级，选择钻具球形泄压止回阀的压力等级(可提供35、70
新型内防喷工具介绍
2012年2月
主要产品 一、HA-FQXZ钻具球形泄压止回阀 二、HA-FJXZ钻具箭形泄压止回阀
三、新型钻柱防喷接头（浮阀）
新型内防喷工具介绍
钻具泄压止回阀概述 为方便现场操作和确保井控安
全，无锡浩安科技发展有限公司研
制生产了一种新型内防喷工具—钻 具泄压止回阀。
新型内防喷工具介绍
钻具泄压止回阀概述 优点：
1.可以方便地控制内防喷工具流道的开
启。 2.通过调节控制旋纽，可打开压井通道， 方便压井施工。 3.球形泄压止回阀可以带压开关。在钻 具内压差不大于10-12MPa时，一个人用配 套扳手可实现关闭（或开启）操作。
新型内防喷工具介绍
钻具泄压止回阀概述
技术关键： 1.结构紧凑，不增加工具的整体重量，井口容易 对扣。
由本体、操作杆、定位销、球阀、控制销与弹簧总成所组成。
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀原理 当起钻或接单根发生溢流时， 将钻具球形泄压止回阀与井口钻 具联接（钻具球形泄压止回阀在 开启状态）。
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀原理
1.泄压功能 钻具球形泄压止回阀在其球阀
阀之上再接一个止回阀。
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀功能创新点： 《钻具球形泄压止回阀》在上锁（常开）状态下过流面 积大，在管内井喷时能泄压、抢接上；在解锁（常闭）状态 下又是止回阀，可随钻具入转盘面以下。它上锁是旋塞阀，
解锁时是止回阀。一阀具有双重功能。
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀适用场合
▲钻具球形泄压止回阀在正常钻进时，应放置在钻台规
定的位置（靠司钻操作台）备用。
▲当起钻作业至钻杆或接单根发生溢流或井涌时，可迅 速将钻具球形泄压止回阀联接在井口钻具上。使用专用扳手 将球阀关闭，可接方钻杆循环压井或下钻至预定井深实施其 它作业。
新型内防喷工具介绍
井控安全工具的优良品质。
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀性能结构特点 3.具有较高开启压差、密封可靠的性能。钻具球形泄压 止回阀的控制部件采用高科技密封装置，确保了耐压与密封
的可靠性。钻具内压差在不超过10-12MPa时，可实现方便关
闭或开启。
新型内防喷工具介绍
（一）钻具球形泄压止回阀 钻具球形泄压止回阀性能结构特点 4. 耐温范围大。采用特殊密封材料，耐温范围为 -50℃ ～+190℃，可适应高寒和高温条件下的现场作业。
开启的状态下，与井口钻具对扣连
接，钻具内溢流、井涌的流体可经 球阀通孔排泄。
液气 流向
图2 钻具球形泄压止回阀 开启泄压示意图
新型内防喷工具介绍
（一）钻具球形泄压止回阀
钻具球形泄压止回阀原理
2.止回功能 钻具球形泄压止回阀与井 口钻具螺纹联接成功后, 使用 专用扳手顺时针方向旋转控制
液气 流向
销90°，关闭球阀（呈单流阀
2.最小的水力阻力设计，便于井口顺利对扣联接，
并尽可能减少水力冲蚀，提高使用寿命。 3.操作安全、控制可靠。 4.优化密封的可靠性，有效提高耐冲蚀性能。 5.增加泄压功能后，不降低工具的整体强度。 6.具有较大的通径，适宜使用复合堵漏材料作业。
新型内防喷工具介绍
（一）钻具球形泄压止回阀
FQXZ-钻具球形泄压止回阀主要结构
