建筑电气工程验收作业指导书
《建筑电气工程施工质量验收规范》GB50303_2011
建筑电气工程施工质量验收规范Code of acceptance of construction quality of electrical installationin building1 总则1.0.1 为了加强建筑工程质量管理，统一建筑电气工程施工质量的验收，保证工程质量，制定本规范。
1.0.2 本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收，适用电压等级为10kV及以下。
1.0.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。
1.0.4 建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。
1.0.5 建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。
2 术语2.0.1 布线系统 wiring system一根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。
如果需要，布线系统还包括封装电缆（电线）或母线的部件。
2.0.2 电气设备 electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。
2.0.3 用电设备 current-using equipment将电能转换成其他形式能量（例如光能、热能、机械能）的设备。
2.0.4 电气装置 electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。
2.0.5 建筑电气工程（装置） electrical installation in building为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。
2.0.6 导管 conduit在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引入。
建筑电气工程施工质量验收细则
建筑电气工程施工质量验收细则1. 引言建筑电气工程是指在建筑物内部进行的与供电、照明、通信、安防等相关的电气安装工程。
为了确保建筑电气工程能够达到设计要求并符合相关标准，需要进行施工质量验收。
本文档主要介绍建筑电气工程施工质量验收的细则。
2. 施工准备阶段验收2.1 施工组织设计在施工前，需要对施工组织设计进行验收，包括施工方案、施工进度计划等。
施工方案应包括施工方法、工艺流程、安全措施等内容，施工进度计划应合理安排施工工期和资源。
验收时需要检查施工方案是否符合设计要求，施工进度计划是否合理可行。
施工图纸是建筑电气工程的重要依据，应经过审查合格才能进行施工。
验收时需要检查施工图纸是否符合设计要求，包括电路连接、设备布置、管道走向等。
2.3 施工材料验收施工材料是建筑电气工程的核心组成部分，质量的好坏直接影响到工程的安全性和可靠性。
验收时需要检查施工材料是否符合相关标准和规范，包括电缆、开关插座、电器设备等。
3. 施工过程阶段验收3.1 施工过程记录施工过程记录是对施工过程的实时监测和记录，可以及时发现和纠正问题。
验收时需要检查施工过程记录是否完整准确，包括施工日志、施工记录等。
施工质量检查是对施工质量的定期检查，可以及时发现和整改质量问题。
验收时需要检查施工质量检查记录是否完整准确，包括线路连接、设备安装、接地等。
3.3 施工现场管理施工现场管理是保证施工质量的重要环节，包括材料存放、设备保护、安全措施等。
验收时需要检查施工现场管理是否符合相关规定，如施工区域是否清洁整齐、施工安全措施是否到位等。
4. 完工阶段验收4.1 完工图纸验收施工完工后，需要进行完工图纸验收。
验收时需要检查完工图纸是否与施工图纸一致，包括电路连接、设备布置等。
4.2 收工验收在收工前，需要对建筑电气工程进行全面验收。
验收时需要检查施工质量是否符合设计要求，包括线路连接是否牢固、设备运行是否稳定等。
5. 验收结果处理根据建筑电气工程的验收结果，可以采取相应的处理措施。
建筑电气工程施工质量验收规范(DOCX 46页)
第一章编制依据一、编制依据1．按国家、行业及自治区现行的有关工程建设标准、标准、规程及相关的法律、法规执行。
建筑电气工程施工质量验收标准?GB50303－20021.“顾客至上、效劳满足〞的原那么。
施工组织设计编制过程中始终贯彻这一原那么，充分研究施工图纸，结合考察现场情况的根底上，依据工程特性和客瞧要求，全方位配合业主和总包单位做好工程各项任务，制定组织完善、方案周密、安排合理、方案可靠的施工组织设计。
2.“高质量、高标准、满足工期要求〞的原那么。
确保实现业要紧求的工期、质量前提下，尽可能的提高工程质量标准、缩短施工工期。
3.充分研究现场施工环境，妥善处理施工组织与周边接口咨询题，周密安排交通疏解和地下管线保卫，使施工对周边环境的妨碍最小化。
4.“平安第一、以人为本〞的原那么。
平安目标明确、治理到位、制度完善，强调生命平安为第一，采取有效的平安生产技术措施，确保施工全过程平安。
第二章工程概况1.工程编号：0730-166022NM0134/01-042.工程名称：薛家湾供电局2021年中小修施工工程第四标段3.工程概况：南郊35kV变电站打井50米、东郊35kV变电站打井85米4.建设地点：准格尔旗二．工期要求和质量标准1.工期要求：合同中约定。
2.质量标准：符合国家、招标人验收标准。
第三章工程治理机构与施工部署1.为保证到达平安、优质、高效的预期目标，针对本工程的具体特点，我公司组成强有力的工程领导班子和施工队伍。
工程经理部设治理和技术人员约12人。
2.工程经理部下面分设职能治理部门和专业施工队，由工程经理、技术负责人、工程副经理直截了当负责治理。
要害部位的施工技术由我单位具有多年施工经验的人员进行技术指导。
3.工程治理组织机构见附图。
工程经理部是组织实施工程的领导核心，担负着组织、指挥、协调、操纵、决策、筹划等一系列要害性工作，尤其在施工单位由劳务生产型向技术密集生产经营型开展的今天，更有不可替代的作用。
成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装
xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。
4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。
施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。
（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。
（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。
（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。

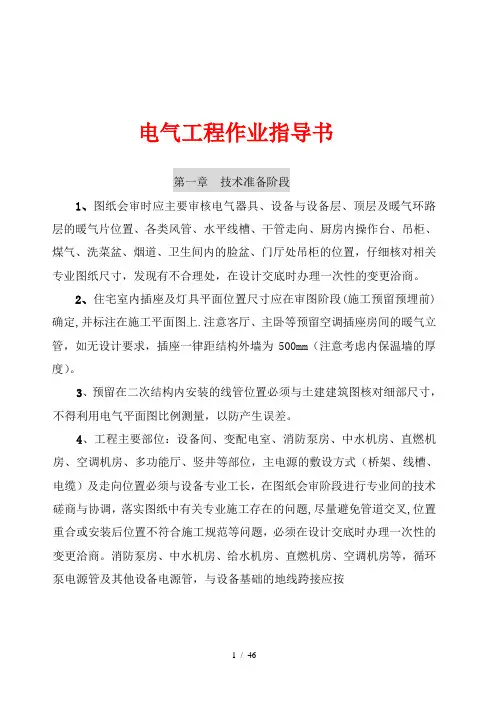

电气工程作业指导书
电气工程作业指导书第一章技术准备阶段1、图纸会审时应主要审核电气器具、设备与设备层、顶层及暖气环路层的暖气片位置、各类风管、水平线槽、干管走向、厨房内操作台、吊柜、煤气、洗菜盆、烟道、卫生间内的脸盆、门厅处吊柜的位置，仔细核对相关专业图纸尺寸，发现有不合理处，在设计交底时办理一次性的变更洽商。
2、住宅室内插座及灯具平面位置尺寸应在审图阶段(施工预留预埋前)确定,并标注在施工平面图上.注意客厅、主卧等预留空调插座房间的暖气立管，如无设计要求，插座一律距结构外墙为500mm（注意考虑内保温墙的厚度）。
3、预留在二次结构内安装的线管位置必须与土建建筑图核对细部尺寸，不得利用电气平面图比例测量，以防产生误差。
4、工程主要部位：设备间、变配电室、消防泵房、中水机房、直燃机房、空调机房、多功能厅、竖井等部位，主电源的敷设方式（桥架、线槽、电缆）及走向位置必须与设备专业工长，在图纸会审阶段进行专业间的技术磋商与协调，落实图纸中有关专业施工存在的问题,尽量避免管道交叉,位置重合或安装后位置不符合施工规范等问题，必须在设计交底时办理一次性的变更洽商。
消防泵房、中水机房、给水机房、直燃机房、空调机房等，循环泵电源管及其他设备电源管，与设备基础的地线跨接应按“2005年92DQ13-1(46页)”做法施工。
5、为确保管路走向合理，施工前对标准层暗敷设的管路绘制实际走向管线的翻样图，做到标准层强弱电管路走向一致、做法一致，设备原件的位置统一，管线最大程度走近距离。
6、图纸会审后，对各设备间、变配电室、强弱电竖井线槽桥架及插接母线必须做走向、标高翻样图，厂家确定后，要求厂家根据实际现场情况进行二次翻样，翻样图未审定前不得进行加工，材料进场时按照翻样图进行验收，减少浪费，翻样图作为加工施工订货及现场的原始依据。
特此强调，强电竖井落地配电柜及配电柜计量柜，电源进线建议采用下进线方式。
7、依据图纸竖井轴线、配电柜的位置、配电柜的尺寸，在本层地面预留预埋与电缆匹配的钢套管，套管要做地线跨接。
2020年(建筑电气工程)电气作业指导书最终稿
（建筑电气工程）电气作业指导书最终稿目录10T以上行车检修作业指导书 (4)银氮Φ1200电炉检修作业指导书 (7)中压软启动（水阻）检修作业指导书 (10)银氮Φ1000合成电炉检修作业指导书 (12)静电除焦检修作业指导书 (15)静电除焦塔上升压变压器检修作业指导书 (17)静电除焦控制柜检修作业指导书 (19)低压异步电机现场检修作业指导书 (21)高压柜（电机柜）运行中二次测量回路检修作业指导书 (23)低压母线带电检修作业指导书 (25)GCK或MNS配电柜检修作业指导书 (27)全厂联系信号检修作业指导书 (29)110KV主变带电检修作业指导书 (31)GG1A高压开关柜一次回路检修作业指导书 (33)PGL或GGD配电柜检修作业指导书 (35)KYN29高压开关柜机构故障检修作业指导书 (37)直流整流屏整流模块检修作业指导书 (39)外线检修作业指导书 (41)异步电动机电机更换轴承 (44)110KV主变检修作业指导书 (47)110KV宜化变电站主变压器大修三措 (52)主变运行中二次回路检修作业指导书 (54)110KV少油断路器检修作业指导书 (56)直流回路检修作业指导书 (58)发电机励磁机检修作业指导书 (59)发电机励磁柜检修作业指导书 (61)10KV电缆检修作业指导书 (62)烧碱整流装置一次回路检修作业指导书 (64)烧碱整流装置二次回路检修作业指导书 (66)烧碱纯水装置检修作业指导书 (68)烧碱35KV整流变柜一次回路检修作业指导书 (70)烧碱35KV整流变柜二次回路检修作业指导书 (72)烧碱整流装置联锁回路检修作业指导书 (73)同步机励磁柜检修作业指导书 (75)发电机运行中碳刷检修作业指导书 (77)110KV主变检修作业指导书 (79)高压电量计量装置校验作业指导书 (81)高压电动机试验作业指导书 (83)车间变压器检修作业指导书 (85)高压电动机保护装置校验作业指导书 (87)车间变压器保护装置校验作业指导书 (89)高压电动机保护装置检修作业指导书 (91)车间变压器检修作业指导书 (93)110KV固定式FS6断路器二次回路检修作业指导书 (95)高压同步电机定子检修作业指导书 (97)立式凉水塔风机检修作业指导书 (100)变频器检修作业指导书 (102)低压设备测量回路检修作业指导书 (104)股份甲醇Φ1000电炉检修作业指导书 (106)可控硅调压器检修作业指导书 (109)同步电机滑环检修作业指导书 (111)高压电机运行中二次回路检修作业指导书 (113)XGN2高压开关柜一次回路检修 (115)车间变压器运行中二次回路检修作业指导书 (117)萝茨机联锁检修作业指导书 (119)车间油浸式变压器检修作业指导书 (121)10T以上行车检修作业指导书1. 危害辨识1.1 垂直爬梯，栏杆，平台可能腐蚀。
220kV输电线路验收标准化作业指导书(定稿)
输电线路验收标准化作业指导书
220kV输电线路竣工验收标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：20 年月日时至20 年月日时
XX电力公司
1、范围:
本指导书适用于220kV输电线路竣工验收作业。
2、引用文件:
电力设施保护条例及实施细则1998年国务院发布
DL/T 741-2010 《架空输电线路运行规程》
GB 50545-2010 《110～750kV架空输电线路设计规范》
国家电网安监〔2009〕664号《国家电网公司电力安全工作规程（线路部分）》GB 50233-2005 《110-500kV架空电力线路施工及验收规范》
DL/T 5168-2002 《110-500kV架空电力线路工程施工质量及评定规程》220kV线路设计图纸、设计变更、设计图纸纪要及相关文件
3、验收前准备:
4、作业卡:
4.1 现在验收组作业卡:。
电气调试作业指导书(2篇)
电气调试作业指导书2.1安全措施2.1.1在进行电气试验时，应正确穿戴和使用相应的电气绝缘用具，电气绝缘用具应定期检查鉴定。
2.1.2试验接线、仪表初始状态、表计倍率及零位等应正确无误。
试验结束后充分放电后，及时拆除试验用接线及仪表。
2.1.3电气调试过程应有专人指挥，专人操作。
试送电必须由两人执行，对设备较熟悉者担任监护人。
2.1.4送电合闸按照电源侧、刀闸、负荷开关、设备的顺序（断电操作顺序相反）依次进行操作，不得带负荷拉刀闸。
所有电气元件外壳、盖应安装齐全。
2.1.5送电试运转时，非工作人员一律不得进入施工现场，所有供电系统设施上应有明显警示标识。
2.1.6试验及操作场所按规定配备消防器材，防止火灾事故的发生。
2.1.7使用锡锅搪锡时，保持操作场所通风，并防止人员烫伤。
2.2环保措施2.2.1采用符合《民用建筑工程室内环境污染控制规范》GB5032521规定的材料。
2.2.2制定节约水电措施，节约水电能源。
2.2.3线皮、线头等固体废弃物集中存放，及时清理。
2.2.4使用液压钳时，防止漏油情况发生。
电气调试作业指导书（2）1. 简介电气调试是指对电气系统进行检测、修复和确认的过程。
在工程项目中，电气调试是项目完成后的最后一项工作，目的是确保电气系统的正常运行和安全性。
本指导书将介绍电气调试的基本原理、步骤和注意事项。
2. 基本原理电气调试的基本原理是通过测试电气系统的各种元件和设备，确认其正常工作和连接情况。
调试过程中，需要使用各种测试仪器和设备，如万用表、电压表、电流表、电力负载箱等。
通过这些设备的测量和分析，可以判断电路的电压、电流、功率、频率等参数是否正常。
3. 调试步骤3.1 准备工作在进行电气调试之前，需要做好准备工作。
首先，明确电气系统的设计要求和功能需求，并了解电气图纸和设备的连接方式。
其次，准备好所需的调试仪器和设备，并确保它们的工作正常。
3.2 检查供电系统第一步是检查供电系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑电气工程验收作业指导书
第一节材料控制
1、室内电线导管采用的塑料绝缘导管型号和规格必须符合国家标准和设计要
求，并有产品合格证和复检报告。
2、室内电线采用导管敷设，电线型号和规格必须符合国家标准和设计要求，并
有产品合格证和复检报告。
3、开关、插座、普通灯具及附件的型号和规格必须符合设计要求，并有产品合
格证和产品认证标志。
4、对开关、插座的电气和机械性能应进行现场抽样检测，检测规定为：
⑴不同极性带电部件间的电气间隙和爬电距离不小于3mm。
⑵绝缘电阻值不小于5MΩ。
5、灯具所用灯泡的功率应符合安装说明要求。
第二节过程监控
一、开关安装
1.注意进开关的导线是否是相线，线从颜色上判定，通电后可用电笔验证。
2.注意开关通断位置是否一致，以保证使用方便及维修人员的安全
3.注意开关边缘距边缘的距离及开关地面的高度是符合设计要求及规范要求。
二、插座安装
1.用试电笔或其它专用工具、仪表，抽查插座的接线位置是否符合规范要求。
也可根据接地（PE）或接零线（PN）、零线（N）、相线的色标要求查验插座接线位置是否正确。
通电时再用工具、仪表确认。
2.注意插座间的接地（PE）或接零线（PN）有无不按规范要求进行串联连接的现象，若发现应及时提出督促整改。
3.注意强电插座与弱电插座的配合，尽量靠近，且标高一致，以便使用方便、整齐、美观。
4.注意暗装的插座面板应紧贴墙面，四周无缝，安装牢固，表面光滑整洁、无脆裂，划伤。
5.注意同室内同一标高的插座是否相差明显，应及时整改。
三、灯具安装
本工程的交搂标准是：房间和客餐厅及阳台均为25W灯泡，厨房、卫生间为吸顶灯。
1.嵌入铝扣天花的灯具应固定在专设的框架上，电源线不应贴近灯具外壳。
固定灯罩的边框边缘应紧贴在天花上，矩形灯具的边缘应与顶棚的装饰直线平行。
入灯具对称安装时，纵横中心轴线应在同一条直线上，偏斜不应大于5mm。
2.一般灯具的安装高度应高于2.5m。
灯具安装应牢固，固定灯具采用25mm
长的木螺丝，数量不少于2个。
灯具超过3kg的，应考虑使用高强膨胀螺丝固定。
3.厨卫的吸顶灯位应在铝扣天花安装时，根据吸顶灯的尺寸做好留洞。
第三节验收标准
一、验收标准：
《建筑电气工程施工质量及验收规范》（GB50303-2002）
二、验收要求
1、每户应设置分户配电箱，配电箱内应设漏电断路器，漏电动作电流应不大
于30mA，有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。
2、导线的敷设应按装饰设计规定进行施工，线路的短路保护、过负荷保护、
导线截面的选择，低压电气的安装应按国家现行标准和上海市有关规定进行。
3、室内布线除通过空心楼板外均应穿管敷设，并采用绝缘良好的单股铜芯导线。
穿管敷设时，管内导线的总截面积不应超过管内径截面积的40%，管内不得有接头和扭结。
导线与电话线、闭路电视线、通信线等不得安装在同一管道中。
4、照明及电热负荷线径截面的选择应使导线的安全载流量大于该分路内所有电器的额定电流之和，各分路线的容量不允许超过进户线的容量。
5、接地保护应可靠，导线间和导线对地间的绝缘电阻值应大于0．5MΩ。
6、进户的PVC塑料导线管的管壁厚度应不小于1.2mm。
7、电暖器安装不得使用普通插座，不得直接安装在可燃构件上，卫生间插座宜选用防溅式。
8、插座离地面应不低于200 mm。
线盒内导线应留有余量，长度宜为150 mm，接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳，照明灯开关距地高度宜为1．3mm，开关不宜装在门后。
9、吊平顶内的电气配管，应按明配管的要求，不得将配管固定在平顶的吊架或龙骨上。
灯头盒、接线盒的设置应便于检修，并加盖板。
使用软管接到灯位的，其长度不应超过lm。
软管两端应用专用接头与接线盒，灯具连接牢固。
金属软管本身应做接地保护。
各种强、弱电的导线均不得在吊平顶内出现裸露。
三、验收项目
四、验收要求和方法
1、工程竣工后应向业主提供线路走向位置尺寸图，并按上述要求逐一进行验收，需隐蔽的电气线路应在业主验收合格后方可进行隐蔽作业。
2、面向电源插座的相线和零线位置为右相左零，有接地孔的插座，其地线插
孔应为上方位置，接地应可靠。
开关插座应安装牢固。
采用目测和手动的方法检查，并采用电路测试的专用工具检验插座上的相线、零线和地线位置是否符合要求。
第四节通病防治。
