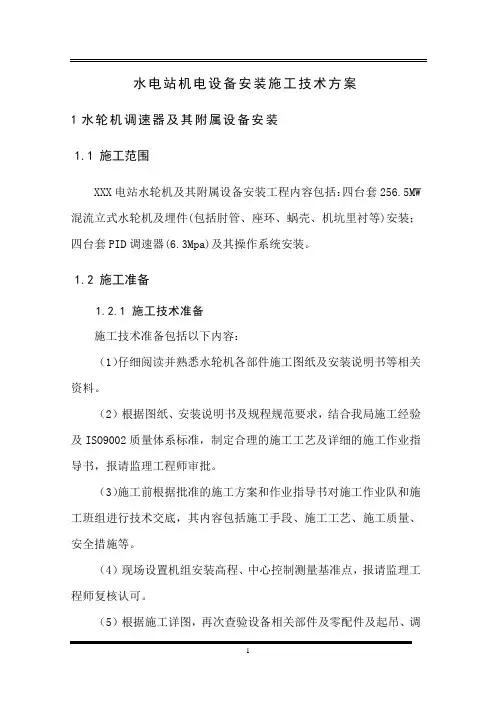

水电站机电设备安装施工技术方案
水电站机电设备安装施工技术方案1水轮机调速器及其附属设备安装1.1 施工范围XXX电站水轮机及其附属设备安装工程内容包括：四台套256.5MW 混流立式水轮机及埋件(包括肘管、座环、蜗壳、机坑里衬等)安装；四台套PID调速器(6.3Mpa)及其操作系统安装。
1.2 施工准备1.2.1 施工技术准备施工技术准备包括以下内容：（1）仔细阅读并熟悉水轮机各部件施工图纸及安装说明书等相关资料。
（2）根据图纸、安装说明书及规程规范要求，结合我局施工经验及ISO9002质量体系标准，制定合理的施工工艺及详细的施工作业指导书，报请监理工程师审批。
（3）施工前根据批准的施工方案和作业指导书对施工作业队和施工班组进行技术交底，其内容包括施工手段、施工工艺、施工质量、安全措施等。
（4）现场设置机组安装高程、中心控制测量基准点，报请监理工程师复核认可。
（5）根据施工详图，再次查验设备相关部件及零配件及起吊、调整、紧固、测试专用工器具是否到货完整、充分、无缺陷，办理相关设备和材料出库、领料手续。
设备的工地到货检验报请监理工程师和供货商代表共同参加，并作记录签字认可后入库管理。
（6）焊工在工地通过实际考核合格后上岗。
1.2.2 水轮机安装程序水轮机安装程序见下框图1.3 尾水管里衬安装XXX电站尾水管分为锥管、肘管、扩散段三部分,肘管分15节，锥管分三节，工地组合焊接，锥管壁厚为25mm，肘管和扩散段壁厚为20mm，进人门布置在▽306.10层，锥管上游侧。
尾水管里衬安装按下述步骤进行：组装→扩散段就位→肘管安装、调整加固→扩散段调整对接焊接→整体加固及验收→砼浇注→锥管安装。
尾水管各节组装将根据可运输尺寸提前在成套露天库进行。
1.3.1肘管安装根据电站实际情况，在扩散段下部支墩上敷设QU80的钢轨，用于平移和对接扩散段各段。
见附图8-1所示。
将扩散段依次吊放到轨道上，并逐节水平拖运至尾水洞中，留出肘管安装位置。
肘管吊装就位后，用钢琴线拉好X、Y方向基准坐标线，确定高程基准点，－Y方向坐标线延伸至尾水扩散段末节。
水库机电安装施工方案
一、工程概况本工程为某水库机电安装工程，主要内容包括水力机械及其辅助设备安装、中低压配电设备安装、桥机、启闭机及电动葫芦安装、闸门设备安装等。
工程总投资约1200万元，计划工期从2023年6月开工至2026年6月完工。
二、施工准备1. 组织机构：成立施工项目组，明确项目经理、技术负责人、安全负责人等各岗位人员的职责。
2. 技术准备：组织具有丰富工程管理和施工经验的技术人员，进行图纸会审、深化设计工作，协调机电各专业的布置，提供土建预留预埋的综合图，提出材料计划、劳动力计划、施工机具需求计划。
3. 材料设备：根据施工图纸和工程量清单，采购各类材料、设备，确保质量符合国家标准。
4. 施工场地：对施工现场进行勘察，了解地形、地质、气候等条件，制定针对性的安全措施。
三、施工方法及工艺1. 水力机械及其辅助设备安装：按照施工图纸和设备技术要求，进行设备吊装、就位、固定、接线、调试等环节的操作。
2. 中低压配电设备安装：按照《电气装置安装工程低压电器施工及验收规范GB50254-96》等相关规范，进行配电设备的安装、调试和验收。
3. 桥机、启闭机及电动葫芦安装：按照设备技术要求和施工规范，进行设备的安装、调试和验收。
4. 闸门设备安装：按照《水工建筑物闸门设计规范SL 74-2013》等相关规范，进行闸门设备的安装、调试和验收。
四、施工进度计划1. 施工前期：完成施工组织设计、施工方案编制、人员培训、材料设备采购等工作。
2. 结构施工阶段：主要做好预埋预留和防雷接地工作。
3. 主体工程阶段：进行水力机械及其辅助设备安装、中低压配电设备安装、桥机、启闭机及电动葫芦安装、闸门设备安装等工作。
4. 竣工验收阶段：完成工程验收、资料整理、工程移交等工作。
五、质量控制1. 严格执行国家及行业相关施工规范和标准。
2. 对施工过程中出现的质量问题，及时分析原因，制定整改措施。
3. 对施工人员进行质量控制培训，提高施工人员质量意识。
机电设备安装工程施工方案设计
本工程为某水电站机电设备安装工程，位于贵州省黔东南苗族侗族自治州锦屏县境内，是沅水干流15个梯级电站中的第二级，电站为I等工程，工程规模为大（I）型。
工程主要包括地下引水发电系统、主副厂房、母线洞、主变开关洞、尾水调压井、尾水洞、电缆竖井、尾水闸门竖井、施工支洞、进厂交通洞、主排风洞、母线排风洞及竖井、排水廊道等地下建筑物和进水口、尾水出口、出线平台等地面建筑物。
二、施工方案设计1. 施工顺序（1）土建工程完成后，进行地下厂房区主副厂房、母线洞、主变开关洞、尾水调压井、尾水洞、电缆竖井、尾水闸门竖井、施工支洞、进厂交通洞、主排风洞、母线排风洞及竖井、排水廊道等地下建筑物的施工。
（2）地面建筑物（进水口、尾水出口、出线平台）施工。
（3）引水发电系统设备安装。
（4）电气设备安装。
2. 施工方法及施工工艺（1）地下建筑物施工地下建筑物施工采用明挖法，分阶段进行。
首先进行基坑开挖，然后进行基础施工，包括混凝土浇筑、钢筋绑扎等。
接着进行地下建筑物的主体结构施工，包括地下厂房、母线洞、主变开关洞、尾水调压井、尾水洞、电缆竖井、尾水闸门竖井、施工支洞、进厂交通洞、主排风洞、母线排风洞及竖井、排水廊道等。
（2）地面建筑物施工地面建筑物施工采用现浇混凝土结构，分阶段进行。
首先进行基坑开挖，然后进行基础施工，包括混凝土浇筑、钢筋绑扎等。
接着进行主体结构施工，包括进水口、尾水出口、出线平台等。
（3）引水发电系统设备安装引水发电系统设备安装主要包括引水洞、厂房系统和尾水系统。
引水洞采用一机一洞引水的布置方式，尾水系统采用2机共用一个调压井和一条尾水隧洞的布置型式。
设备安装过程中，严格按照设备安装规范进行，确保设备安装质量。
（4）电气设备安装电气设备安装主要包括发电机、变压器、开关设备、电缆等。
设备安装过程中，严格按照电气安装规范进行，确保设备安装质量。
3. 质量保障措施（1）严格执行国家、行业及地方相关标准和规范。
（2）加强施工过程中的质量控制，确保施工质量。
水电站厂房机电设备安装工程施工准备工作方案
水电站厂房机电设备安装工程施工准备工作方案第一节准备工作1.1.1.作好施工调查工作1.1.1.1气象调查(1)掌握气象资料，以便综合组织全过程的均衡施工，制定雨季、冬季、大风天气、下雪天气的施工措施。
(2)掌握电站位置地形，确定更合理的电站场平整的施工方案，减少水土流失。
1.1.1.2各种物质资源和技术条件的调查由于施工所需物质资源品种多，数量大，故应对各种物质资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系，落实供需要求。
1.LL作好施工图纸的学习施工图纸是施工的主要依据，图纸完成后我们将立即组织图纸自审工作，形成文字记录，协助相关单位组织图纸会审。
由技术部门协助项目组有关人员认真学习图纸，并进行自审、会审工作，以便正确无误地施工。
(1)通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。
(2)进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，掌握了解图纸中的细节。
(3)组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。
质量标准，准确掌握设计图纸中的细节。
I.1.3.做好前期技术交底工作(1)作好技术交底工作，对各分部分项工程、工种、工序的施工方案(作业设计)交底，同时对本工程应注意的安全、文明施工和周围的环境情况同步交底。
(2)通过三级技术交底(技术负责人一施工员一施工班组长一班组工人)，最后落实到责任班组长和作业人员，重点强调对作业班组人员的交底。
(3)对于重要分部分项工程，由项目技术负责人组织对班组交底。
II第二节物资条件准备III 1.物资材料的准备(1)根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。
(2)根据材料需用量计划，做好材料的申请、送检、订货和采购工作，使计划得到落实。
(3)组织材料按计划进场，并作好登记、保管工作。
1.1.2施工机械准备根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需用量计划,组织施工机具设备需用量计划的落实,确保按期进场。
最新版水电站机电设备安装工程施工组织设计方案
最新版水电站机电设备安装工程施工组织设计方案第一章工程施工特性1.1 工程概况**水电站位于**地区特克斯河中游巩留县境内。
坝高105m，坝长362m,水库正常蓄水位▽995.00m，为不完全多年调节水库，电站总装机容量为320MW。
坝后式电站地面厂房内装4台混流式水轮发电机组，单机容量80MW。
水电站四台发电机布置于地面主厂房内，主厂房长127m，其中安装间长35.1m。
副厂房布置于主厂房上游侧，中控室布置于副厂房左侧，即安装间上游侧，四台主变布置于副厂房外上游侧。
主厂房电气设备主要布置于发电机层（▽919.5m）和水轮机夹层（▽914.0m）。
水轮机夹层布置的主要电气设备为发电机主引出线、中性点引出线及接地装置、电压互感器柜等。
发电机主引出线及电流互感器位于第Ⅱ象限，相间距1000mm，中性点引出线及电流互感器位于第Ⅲ象限。
主回路封闭母线从发电机出口至主变压器低压侧套管的连接。
其中离相封闭母线穿过风罩伸至机坑内与发电机引出线连接，主引出线及中性点引出线的电流互感器有两组布置于风罩上的封闭母线内。
电压互感器柜由封闭母线厂成套。
励磁变选用带标准封闭母线接线端子的单相变压器。
电压互感器柜、励磁变柜和中性点接地消弧线圈柜放置在水轮机夹层（▽914.0m），机旁盘放置在发电机层（▽919.5m）主厂房上游侧立柱边。
电站的其它主要电气设备分三层布置在副厂房内，▽914.0m布置主回路断路器、电压互感器柜、励磁变、低压厂用干式变及电缆廊道。
▽919.5m 布置高压负荷开关柜、高压厂用干变、高低压盘柜及通风机室、高压试验室、工具间等。
▽929.1m为GIS室。
▽919.5m户外布置四台主变并公用一个事故油坑。
▽941.10m布置220kV户外出线设备。
厂用电设备分3个房间布置，10kV高压开关柜室位于2#、3#机组段间，0.4kV低压开关柜分别布置在靠近1#机和4#机位置。
一次副厂房在1#机段设有5×3.5m吊物孔位置。
水利工程机电设备安装方案
水利工程机电设备安装方案一、引言水利工程是国家基础设施建设的重要组成部分，其中机电设备是水利工程的核心部分，其安装与运行对于水资源的开发与利用具有重要意义。
本文将针对水利工程机电设备的安装进行详细的方案介绍，以期为水利工程建设提供指导。
二、机电设备安装前准备1. 设备验收与确定安装位置在机电设备安装前，需要对设备进行验收，确保设备完好无损，并根据设计要求确定设备的安装位置。
同时需要对安装现场进行勘测，确认安装空间是否符合设备尺寸和功能要求。
2. 确定安装流程与计划根据设备的具体情况确定安装流程和计划，包括设备吊装、连接、调试等过程的安排，确保安装工作按照规定顺利进行。
3. 安装工程材料准备准备安装所需的材料，包括吊装设备、连接管件、螺栓螺母、电缆等，确保安装现场具备必要的设备和工具。
三、机电设备安装工作流程1. 设备吊装根据设备的吊装要求，采用合适的吊装设备和方法，将设备安全地吊装到指定的位置上，并固定好。
2. 设备连接将设备与管线、电缆等进行连接，确保连接紧密、无漏水、无断电等情况。
3. 接地与绝缘对设备进行接地和绝缘处理，确保设备的安全运行。
4. 调试与检测对安装完成的设备进行调试和检测，确认设备运行正常，性能达到设计要求。
四、机电设备安装后工作1. 设备试运行安装完成后，进行设备的试运行，持续观察设备运行状况，发现问题及时处理。
2. 设备安全保护设备安装完成后，需要加强对设备的安全防护工作，包括安全标识、防护罩安装等，确保设备运行期间不发生意外。
3. 设备运行监测对设备进行运行监测，保持设备运行情况的了解，发现问题及时处理，确保设备的长期稳定运行。
五、机电设备安装质量控制1. 安装过程的质量检查在安装过程中，需要不断进行质量检查，确保各个环节的工作质量符合要求。
2. 安装后的质量评估对于安装完成后的设备，需要进行质量评估，对设备的安装质量进行总结和评价，为今后的类似工程提供参考。
3. 安装过程中的问题处理在安装过程中，遇到问题需要及时处理，不能让问题影响整个安装进程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电站大坝机电设备安装工程施工方案
1.1 左岸接地及电气安装工程
1.1.1 概述
（1）工程范围
①接地系统：包括坝前左岸边坡接地网、23#～43#坝段坝体内全部接地体以及23#～43#坝段坝顶全部接地体（含2#电梯机房内接地体）的敷设。
②电气预埋件：包括23#～43#坝段坝体内所有电缆沟内电缆支架预埋件、23#～43#坝段坝顶电缆沟内电缆支架预埋件及灯柱预埋件、坝基集水井泵房、2#放空底孔、4#、5#、6#泄洪中孔及4#、5#泄洪表孔闸门启闭机室内电缆埋管及电气设备预埋件的埋设。
③照明工程：包括23#～43#坝段内所有闸门启闭机室、楼梯间、坝基集水井泵房及廊道照明器具和照明分电箱的安装、照明线路的敷设。
照明线路保护管采用阻燃硬塑料管明敷。
④电梯预埋件埋设及开孔工程：2#电梯井道及机房内所有电气预埋件的埋设、孔洞的预留。
⑤供电工程
坝顶配电室全部形成前，23#～43#坝段内全部永久用电负荷和永久照明负荷的供电。
（2）工程量
①接地系统工程量见表13-1。
表13-1 接地系统工程量表
②电气预埋件工程量见表13-2。
表13-2 电气预埋件工程量表
③照明工程量见表13-3。
表13-3 照明工程量表
④工频接地电阻测量1项
⑤电梯预埋件及接地工程量见表13-4。
表13-4 电梯预埋件及接地工程量
表
⑥临时供电工程
800kV A箱式变电站1套
（3）工程特点
①本项工程点多面广，设备多、隐蔽项目也多。
②与土建交叉作业多，施工将配合土建施工同步进行，需要与土建工作密切配合。
③施工工期相对较长。
（4）施工布置
①施工设备、电气设备及施工材料放置在施工营地的仓库内。
②预埋件制作在本标钢衬加工厂制作。
（5）资源计划
①施工人员见表13-5。
表13-5 施工人员表
②主要施工工器具
主要施工工器具见表13-6。
表13-6 主要施工工器具表
1.1.2 施工技术措施
（1）接地系统
①安装程序
安装程序见图13-1。
②安装技术措施
a. 由于接地工作涉及面广、部位多、设备多、隐蔽项目也多，为保证安装质量和防止遗漏，隐蔽工程的施工将配合土建施工同步进行，设备及设备构架接地安装将随各部位的设备或设备构架的安装同时进行。
b. 所有接地线、接地体的固定及连接型式，将按照设计图纸的要求进行施工。
c. 接地体（线）的焊接采用搭接焊时，搭接长度将按如下规定：
扁钢为其宽度的2倍（至少3个棱角边焊接）。
圆钢为其直径的6倍。
圆钢与扁钢连接时，其长度为圆钢直径的6倍。
扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除在接触部位两侧进行焊接外，应以钢带弯成的弧形（或直角形）卡子与钢管（或角钢）补强焊接。
③接地的涂色规定
a. 明敷的接地线表面应涂以15～100mm宽度相等的绿色和黄色相间的条纹。
b. 中性点的明设接地导线及扁钢应涂以淡蓝色标志。
④接地施工工艺
接地线采用搭接焊接，其焊接工艺如下：
a. 连接时应先清除连接件表面的脏污。
b. 按规范及设计图纸确定搭接方式和搭接长度。
c. 先点焊固定。
d. 经检查后再施焊。
e. 焊接完毕后清除焊渣。
f. 检查合格后按要求刷漆和标识。
⑤接地线过水工结构分缝时，按设计图纸要求穿套管保护。
⑥接地电阻应符合设计要求。
（2）电气预埋件工程
①施工程序
电气预埋件施工程序见图13-2。
②安装技术措施
a. 按照设计图纸要求制作电气预埋件。
b. 按照设计图纸要求安装电气预埋件，其高程、中心控制在设计、规范允许的范围内。
c. 电气预埋件应固定牢固。
d. 专人负责预埋件安装工作，保证不出现漏埋、错埋。
图13-2 电气预埋件施工程序图
（3）照明工程
①施工程序
照明工程施工程序见图13-3。
②安装技术措施
a. 照明配电箱安装
按设计要求的位置安装照明配电箱，固定牢固，接地可靠。
安装前测量照明配电箱的绝缘电阻，阻值应大于0.5M
Ω。
配电箱安装稳固，油漆完整。
配电箱回路标志正确、清晰。
配电箱安装垂直，允许偏差不大于3mm；底边与地面距离应大于或等于1.5m。
b. 管路及电线安装
明敷配管的基本原则是要求做到“横平竖直、美观大方、弯曲适度、连接平滑、供电可靠、安全第一”，固定牢固。
按设计要求进行穿线，管内导线不得有接头和扭接，绝缘无损伤。
导线穿管时，用力适当，电线不打折，导线截面及材质符合设计要求。
管内导线总截面积不大于管截面积的40%。
照明配电盘的配线应符合国标电气盘柜二次配线的工艺要求。
安装灯具前要对所有导线进行绝缘测试并做好记录，保证导线绝缘电阻在0.5MΩ以上。
电气照明的接线应牢固，电气接触应良好，需接地的灯具、开关、插座的金属外壳应接“PE”接地线与“N”零线不得混淆。
c. 灯具及开关、插座安装
所有器件安装前要进行外观检查：灯具、开关、插座的
本体及其配件应齐全、无机械损伤、变形、油漆脱落等缺陷。
灯具、开关、插座安装平整、牢固、位置正确、高度符合要求，暗开关、插座紧贴墙面，成排灯具、开关、插座偏差符合要求。
安装应符合设计要求，保证美观，牢固可靠，事故照明与工作照明应有明显区别标志。
插座极性正确，开关应装在相线回路且工作可靠。
荧光灯或其它气体放电灯具的附件配套规格要一致。
灯具安装时，搭设活动脚手架和升降梯，并和装修同步进行。
灯头盒、接线盒的设置应便于检修，并加盖板，各种导线都严禁在吊顶内裸露。
吊顶上的灯具安装应有加强龙骨架或专用吊架。
（4）工频接地电阻测量
①试验标准
根据GB50150《电气设备安装工程电气设备交接试验标准》和GB50169《电气装置安装工程接地装置施工及验收规范》的要求，在接地网敷设完成后，电站接地网进行接地电阻测量。
②测量原理及措施
a. 接地电阻测量原理图如图13-4所示，按常规方法，在接地网(N) 外布置电流辅助接地极(C)和电压辅助接地极
(P) ，向接地网注入电流Io测量接地网内指定点A与P点的电位差Uap，根据欧姆定理可求得接地网的接地电阻。
按要求，电流辅助极距接地网边缘选3～5D，电压辅助极距接地网边缘2～3D，D为接地网的最大对角线长度。
两线的夹角宜大于30度。
b. 根据本电站接地网具体布置，按图13-4所示布置试验接线和电压接地极、电流接地极等。
c. 测量之前，仔细检查接地是否正确，各种仪表的量程是否满足测量要求。
图13-4 接地电阻测量原理接线图。
