燃气管道带气碰口作业方案(马鞍卡开口)
2023年天然气管道安装工程碰口作业方案
2023年天然气管道安装工程碰口作业方案一、项目概述2023年天然气管道安装工程是一项重大的基础设施建设项目，旨在为当地提供稳定的能源供应。
该项目包括天然气管道的铺设、安装和碰口作业等工作。
本方案将重点介绍碰口作业方案，确保碰口作业的安全和顺利进行。
二、作业准备1. 人员组织：根据作业要求，组织合适的工作人员进行碰口作业，包括焊工、操作工、质检人员等。
确保所有人员具备相关的资质证书和经验。
2. 设备准备：准备好碰口作业所需的工具和设备，包括管材切割机、焊接设备、起重设备等。
确保设备的运行状况良好，并定期进行检修和维护。
3. 材料准备：准备好所需的管材和焊接材料，并进行质量检查，确保材料符合安全标准和施工要求。
4. 现场布置：根据施工图纸和安全要求，合理布置碰口作业现场，并设置必要的警示标志和防护设施。
确保施工现场整洁、安全。
三、作业流程1. 管道准备：首先，对待碰口的两段管道进行准备工作，包括清洗管道内部、除去污垢和锈蚀物等。
同时，检查管道的尺寸和质量，确保符合施工要求。
2. 管道安装：将待碰口的两段管道与周围管道进行连接，并进行测量，确保连接部位的尺寸和角度符合要求。
然后，进行预热，并使用适当的焊接材料进行焊接。
焊接完成后，对焊缝进行质量检查，确保焊缝牢固。
3. 碰口检测：对焊接完成的碰口进行检测，包括X射线检测、超声波检测和涡流检测等。
确保碰口的质量符合相关标准和要求。
4. 碰口调整：如发现碰口存在问题，进行碰口调整和修正。
如果问题无法解决，在修复之前，临时封堵该碰口，避免危险。
5. 防腐处理：对焊接完成的碰口进行防腐处理，确保管道的使用寿命和安全性。
选择合适的防腐材料和方法进行处理。
6. 清理现场：作业完成后，对作业现场进行清理，清除废弃材料和设备，并做好安全标识和防护设施的拆除工作，确保施工现场整洁和安全。
四、安全措施1. 安全培训：对参与作业的人员进行安全培训，包括作业规范、安全操作要求和应急处理等方面的内容。
燃气管道带气碰头施工方案
燃气管道带气碰头施工方案随着城市的发展，人们生活水平的提高，燃气行业的发展，我们要实现高质量发展，不仅需要安全稳定的供气保障，更需要让市民满意。
而现在城市里的燃气管道一般都是地下埋在地下，管道埋深比较大，受各种原因的影响都比较大。
有部分区域的燃气管道在埋设时只有一条，如果在这之前进行焊接和敷设会对整体工期造成影响。
因此我们要采取带气碰头的施工方式才能保证不耽误城市建设和人民生活。
本次工程主要涉及两个区域，一个是燃气管道上穿越道路，另外一个是燃气管网。
管道穿越道路工程为：天然气管道穿越G5、G9、绕城高速公路等道路时，需要进行碰头施工。
碰头施工通常采用焊接法解决，用铁锹或者其他器具反复进行操作，焊接完成后就进入碰头点对管线进行敷设（一般采用两次或多次施工）。
碰头点处距离高压线较近、有高压线经过时需采取保护措施。
通过以上方式对管线进行碰头施工后就可以保障广大居民基本生活用气了（目前大多数是天然气管道）。
一、现场勘查本次施工所处区域是一条已建道路，距离我们所需的地面1米左右。
现场环境比较恶劣，四周杂草较多，因此施工前必须做好相应的防护措施。
本次现场有一段正在进行燃气管道碰头处挖开的坑道，长约50米左右，坑内布满了杂草及腐殖土。
由于本次燃气泄漏点距离坑道较近且已挖开过一段时间，因此现场对坑内积水进行了清理。
坑内水位较高且四周杂草丛生且坑壁很薄并且已被雨水冲刷干净。
坑道底部还残留着少量的燃气颗粒、残渣以及少量燃气管道残留物等污染物。
坑道周围有部分未开发区域和未建房屋正在装修之中，所以坑道周围未发现明显异常情况。
坑道长度约1 m左右，坑道底部积存一定数量的渣土和腐殖土等杂质后，坑道上方存在较强可燃气体含量及可燃气体扩散条件，存在较大范围有毒气体浓度泄露风险。
坑道外侧为一小径绿化地带，该绿化地带内种植了大量景观树木及花卉，同时路边有几处绿化带中放置了木质花盆和盆栽等植物，此区域存在较大范围气体泄漏隐患。
同时由于该区域是一个老旧小区且周边居民众多，且用气高峰期为上午十点至下午五点之间。

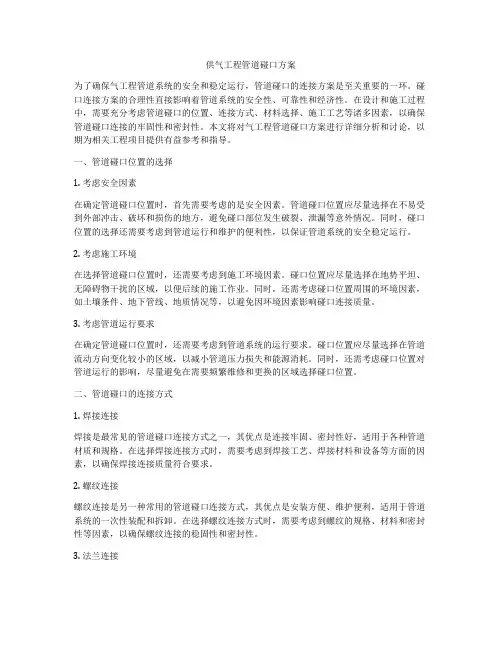

供气工程管道碰口方案
供气工程管道碰口方案为了确保气工程管道系统的安全和稳定运行，管道碰口的连接方案是至关重要的一环。
碰口连接方案的合理性直接影响着管道系统的安全性、可靠性和经济性。
在设计和施工过程中，需要充分考虑管道碰口的位置、连接方式、材料选择、施工工艺等诸多因素，以确保管道碰口连接的牢固性和密封性。
本文将对气工程管道碰口方案进行详细分析和讨论，以期为相关工程项目提供有益参考和指导。
一、管道碰口位置的选择1. 考虑安全因素在确定管道碰口位置时，首先需要考虑的是安全因素。
管道碰口位置应尽量选择在不易受到外部冲击、破坏和损伤的地方，避免碰口部位发生破裂、泄漏等意外情况。
同时，碰口位置的选择还需要考虑到管道运行和维护的便利性，以保证管道系统的安全稳定运行。
2. 考虑施工环境在选择管道碰口位置时，还需要考虑到施工环境因素。
碰口位置应尽量选择在地势平坦、无障碍物干扰的区域，以便后续的施工作业。
同时，还需考虑碰口位置周围的环境因素，如土壤条件、地下管线、地质情况等，以避免因环境因素影响碰口连接质量。
3. 考虑管道运行要求在确定管道碰口位置时，还需要考虑到管道系统的运行要求。
碰口位置应尽量选择在管道流动方向变化较小的区域，以减小管道压力损失和能源消耗。
同时，还需考虑碰口位置对管道运行的影响，尽量避免在需要频繁维修和更换的区域选择碰口位置。
二、管道碰口的连接方式1. 焊接连接焊接是最常见的管道碰口连接方式之一，其优点是连接牢固、密封性好，适用于各种管道材质和规格。
在选择焊接连接方式时，需要考虑到焊接工艺、焊接材料和设备等方面的因素，以确保焊接连接质量符合要求。
2. 螺纹连接螺纹连接是另一种常用的管道碰口连接方式，其优点是安装方便、维护便利，适用于管道系统的一次性装配和拆卸。
在选择螺纹连接方式时，需要考虑到螺纹的规格、材料和密封性等因素，以确保螺纹连接的稳固性和密封性。
3. 法兰连接法兰连接是较为复杂的管道碰口连接方式之一，其优点是适用于大直径、高压力的管道系统，连接性能稳定可靠。
马鞍带气方案
化工厂1#家属院带气作业方案一、概述（1）、本次带气作业为中压，操作点位于化工厂1#家属院门前已建de250中压管线上，由于化工厂1#家属院已经验收完毕并要求通气，因此新建de90中压管线拟与已建de250中压管线连接。
（2）、连接时采用电熔焊接方式用1个de250*90*250电熔鞍形三通和1个de90*90电熔套筒对中压管线进行连接。
（3）、本次带气作业为中压。
二、降压（放散）程序（1）本次带气不需要降压（放散），在化工厂门前已建de250中压管线上用马鞍三通进行带气作业。
（2）本次带气作业对其它燃气用户无影响。
（3）作业现场对环境无影响。
三、施工操作程序（1）操作坑准备：3m(长)*1m（宽）*1.5m（深）（2）所需设备、工具：PE管电熔焊机、手锯、专用刮刀、灭火器、发电机、夹具。
（3）作业现场人员安排：由****施工安装，安全运营中心负责管道天然气安全放散和置换通气。
（4）作业前质量保证措施：所需管材合格证齐全，设备完好，人员操作按作业指导书进行。
四、带气作业操作步骤用de250*90*250电熔鞍型三通连接原理：电熔鞍型连接，是将电熔鞍型管件用夹具固定在待接支管的主管道上，通过鞍型管件融合面上电熔丝的加热，使主管和管件的融合面熔化，冷却后即溶解牢固。
熔接结束后，再用专用钻具对主管道进行钻孔。
①表面处理：在管道的熔接表面用专用的鞍型刮刀削刮清理，以保证熔接面清洁。
②安装固定：将鞍型管件安在经过处理的熔接面上，并用专用夹具固定。
③接线：将温控器的插头与鞍型管件插座接通。
④熔接：打开温控器的电源电源按钮，通电熔接。
⑤冷却：熔接面经过一段时间冷却后即熔接牢固。
⑥钻孔：卸下鞍型管件的管帽，装上与夹具配套的钻孔工具，在主管道上钻孔。
⑦拆卸; 卸下夹具和钻孔工具，复装管帽，鞍型管件的电熔操作即结束。
五、置换、检漏程序放散置换时放散点数量根据现场条件来定，但管道末端（化工厂家属院16#楼新建调压箱）必须设置放散点，放散管应避开居民住宅、明火、高压架空电线等场所，当无法避开居民住宅等场所时，应采取相应防护措施；放散管应高出地面2米以上；用燃气直接置换空气时，其置换时的燃气压力宜小于5000 Pa；置换前应在起点段安装压力表，在末端放散管上安装取样管；置换放散时应有专人负责监控压力及取样检测；管道通气后，应对新通气管进行全线检查。
燃气工程碰口方案
燃气工程碰口方案引言燃气工程中，碰口方案的设计十分重要。
一个合理的碰口方案能够确保燃气管道的安全运行，同时也能提高施工效率。
本文将介绍燃气工程碰口方案的一般原则和注意事项。
一、碰口方式燃气工程的碰口方式主要有焊接、螺纹连接和法兰连接等。
根据具体情况选择合适的连接方式。
1. 焊接方式焊接是一种常见且可靠的连接方式。
在燃气工程中，常用的焊接方法有手工电弧焊、气焊和埋弧焊等。
焊接接头的质量直接关系到燃气管道的安全性，因此在焊接过程中必须严格按照相关技术规范执行，确保焊接接头的强度和密封性。
2. 螺纹连接方式螺纹连接是一种简单、易操作的连接方式。
适用于小口径和低压的燃气管道。
在螺纹连接过程中需要使用密封胶带或者润滑剂，确保连接紧密且不漏气。
3. 法兰连接方式法兰连接是一种常用的连接方式，适用于大口径和高压的燃气管道。
法兰连接具有结构简单、可靠性高的特点，但安装过程比较复杂，需要使用螺栓进行紧固，同时还需要注意选择合适的密封垫片，确保连接处不漏气。
二、碰口设计原则在进行燃气工程碰口方案设计时，需要遵循以下原则：1. 安全原则碰口方案的设计必须满足燃气管道的安全运行要求。
对于高压、大口径的燃气管道，碰口的强度和密封性尤为重要，必须确保接头能够承受相应的压力和温度，且不会发生泄漏。
2. 经济原则碰口方案的设计应考虑到成本因素，尽量采用经济且可行的连接方式。
在选择碰口方式时，需要综合考虑施工难度、材料费用、维护成本以及后期扩展等因素，找到最合适的平衡点。
3. 可维护性原则碰口方案应考虑到燃气管道的后期维护和检修。
设计时应留出足够的操作空间，方便对接头进行维护和更换。
对于暗埋管道，可以考虑设置检修口，方便后期的检查和修复。
三、碰口方案注意事项在确定具体的碰口方案时，还需要注意以下几点：1. 材料选择选择合适的材料对于碰口的质量和可靠性至关重要。
根据燃气的性质和压力等级，选择对应的管材和接头材料。
同时，还需要确保材料具有良好的耐腐蚀性和耐高温性，以防止管道的腐蚀和老化。
燃气管道带气碰口作业方案(马鞍卡开口)
****燃气管道带气碰口作业施工方案****燃气管道安装工程已经施工完毕，并且压力试验合格，已具备碰口条件。
应临****公司的要求，由我单位对新建中压De**管道与已建中压De**燃气管道进行带气碰口作业*处。
施工地点：****施工现场指挥：****对接碰口安全措施：1、参加对接碰口的操作人员必须穿符合防爆要求的工作衣、鞋，使用合格的防爆工具，手机必须处于关闭状态。
严禁携带任何可能引起火花的物品。
2、严禁吸烟，严禁明火检漏，各放散点操作人员至少要有两人以上，一人操作，一人监护，严禁独自操作。
3、放散点周围30m范围内严禁存在任何火源，无关人员不得围观，每个放散点配两具干粉灭火器做准备。
4、在放散点周围，要防止燃气进入下水道、暖气沟内。
发生意外情况时，不要惊慌，要迅速切断气源，并及时向指挥长汇报，防止事故扩大。
5、遇大风天气时，应注意下风侧的安全措施。
具体施工方案如下：１、以待碰口处为中心设置５＊５米隔离带，安排专人看护。
操作人员：**２、备好消防器材、消防沙、电源、电熔焊机等设备和材料。
３、开挖工作坑。
操作人员：**。
４、操作方案如下：找到已建De**中压管道，擦拭干净待连接的De**管道，使两管线在同一直线上，然后固定马鞍卡，用电熔套筒连接马鞍卡与新建De**中压管线，并按规范操作施工。
操作人员：**。
5、待管道连接完毕并自然冷却后，从调压箱进口打压进行压力实验，确保焊口连接完好（不漏气），操作人员：**。
6、压力试验合格后，用止气夹夹住一处马鞍卡出口处管道，用专用扳手缓慢旋转另一个马鞍卡割刀开孔，完毕取出割刀，封闭盖帽，用肥皂水检查是否漏气，如果漏气直接进入第7步骤，不再开另一马鞍卡；如果不漏气，重复以上操作步骤，开启另一处马鞍卡，封闭盖帽，之后缓慢松开止气夹，用肥皂水检查是否漏气，如果漏气直接进入第7步骤，操作人员；**。
7、用肥皂水检漏盖帽封堵是否漏气，如发现漏气，关闭上游**主控阀门，同时通知以下社区及工商业用户停气：**；然后将该电熔旁通鞍型锯掉，按操作要求用电熔套筒将De*****三通与已建燃气管道连接好。
天然气管道安装工程碰口作业方案
天然气管道安装工程碰口作业方案1. 碰口作业的重要性房屋使用天然气作为能源的需求越来越大，天然气管道安装工程的质量和安全性显得尤为重要。
碰口作业是整个管道安装工程中至关重要的一步，其质量直接关系到管道的完整性和安全性。
2. 碰口作业前的准备工作在进行碰口作业之前，需要进行详细的准备工作，确保整个过程的顺利进行。
首先，需要检查所有材料和工具的质量和完好度，确保其可以满足工程需要。
其次，需要对现场进行详细的勘测和测量，确定管道的准确位置和长度，以及其他可能的障碍物。
最后，需要准备好足够数量和合适类型的焊接材料和设备，以及保护措施，如防火毯、灭火器等。
3. 碰口作业的步骤碰口作业需要按照一定的步骤进行，以确保工程的质量和安全性。
首先，需要进行焊缝的准备工作，包括清理焊缝表面的污垢、涂抹焊接剂等。
然后，进行焊接操作，根据具体情况选择合适的焊接方法，如手工电弧焊、气焊等。
在焊接过程中，需要控制好焊接热度和焊接速度，以及焊接材料的使用量。
最后，进行焊后处理，包括焊缝的清理、涂抹防腐剂等，以确保焊接部位的完整性和耐久性。
4. 碰口作业中的安全考虑碰口作业是一项涉及高温和可燃材料的工作，因此安全性的考虑尤为重要。
首先，需要确保现场通风良好，以防止积聚的天然气引发爆炸。
其次，需要对所有工作人员进行安全培训，了解相关操作规范和应急预案。
此外，还需要戴上适合的个人防护装备，如防火服、护目镜、手套等。
同时，现场应设立明显的警示标志，确保周围人员的安全。
5. 碰口作业的质量控制为了确保碰口作业的质量，需要进行一系列的质量控制措施。
首先，需要对焊接材料的质量进行检测，确保其符合相关标准和规范。
其次，需要定期检查焊接设备和工具的状态和性能，及时更换损坏或老化的设备。
还需要对焊缝进行非破坏性检测，如超声波检测、射线检测等，以确保焊缝的质量和完整性。
最后，还需要进行工程验收，确保整个碰口作业的质量和安全性。
总结：天然气管道安装工程碰口作业是非常关键的一步，其质量和安全性直接关系到整个工程的可靠性和持久性。
2023年天然气管道安装工程碰口作业方案
2023年天然气管道安装工程碰口作业方案____年天然气管道安装工程碰口作业方案一、背景与目标天然气管道安装工程是一个庞大而复杂的工程项目，而碰口作业是其中一个关键的环节。
碰口作业的质量直接关系到天然气管道的安全运行和工程的成功完成。
因此，我们制定本方案旨在确保碰口作业的安全高效进行，达到项目的建设目标。
二、作业环境与特点1.施工区域：施工区域涉及不同地貌和地质条件，包括山区、平原和城市地区等。
2.气候条件：气候条件的复杂性也会对碰口作业造成一定的影响，包括温度、湿度和降水等。
3.人员：碰口作业涉及的人员包括管道施工人员、质量监督人员和安全监督人员等。
三、前期准备工作1.技术准备：根据工程要求，在施工前培训施工人员技术，确保熟悉施工工艺和碰口作业的要求。
2.资源准备：准备必要的工程设备、工具、材料和消防设备等，以满足作业需求。
3.作业计划：根据工程进度制定详细的作业计划，包括碰口位置、作业时间、人员配置和安全措施等。
四、碰口作业的步骤1.准备工作：（1）开展必要的安全教育和培训，确保施工人员熟悉作业安全要求和操作规程。
（2）清理施工区域，并设置必要的警示标识和安全提示牌，确保施工现场的安全。
（3）准备好所需的管道材料和施工设备，并进行必要的检验和试验。
2.现场勘测：（1）对碰口作业区域进行详细勘测，了解管道走向、地质条件和地下设施，并制定相应的施工方案。
（2）根据勘测结果调整碰口位置，确保碰口质量和施工安全。
3.碰口准备：（1）根据工程要求先进行管道切割和面对面准备，确保碰口的精确度和质量。
（2）对碰口面进行清理和除锈处理，保证碰口的焊接质量。
4.焊接作业：（1）根据焊接规程和焊接工艺进行焊接作业，确保焊缝的质量和强度。
（2）进行焊缝的无损检测，确保焊接质量符合要求。
（3）保持焊缝的清洁和干燥，防止焊缝的氧化和腐蚀。
5.检验验收：（1）对碰口的焊缝进行严格的检验和验收，确保焊缝的质量和符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气管道带气碰口作业方案(马鞍卡开口)
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
****燃气管道带气碰口作业施工方案
****燃气管道安装工程已经施工完毕，并且压力试验合格，已具备碰口条件。
应临****公司的要求，由我单位对新建中压De**管道与已建中压De**燃气管道进行带气碰口作业*处。
施工地点：****
施工现场指挥：****
对接碰口安全措施：
1、参加对接碰口的操作人员必须穿符合防爆要求的工作衣、鞋，使用合格的防爆工具，手机必须处于关闭状态。
严禁携带任何可能引起火花的物品。
2、严禁吸烟，严禁明火检漏，各放散点操作人员至少要有两人以上，一人操作，一人监护，严禁独自操作。
3、放散点周围30m范围内严禁存在任何火源，无关人员不得围观，每个放散点配两具干粉灭火器做准备。
4、在放散点周围，要防止燃气进入下水道、暖气沟内。
发生意外情况时，不要惊慌，要迅速切断气源，并及时向指挥长汇报，防止事故扩大。
5、遇大风天气时，应注意下风侧的安全措施。
具体施工方案如下：
１、以待碰口处为中心设置５＊５米隔离带，安排专人看护。
操作人员：**
２、备好消防器材、消防沙、电源、电熔焊机等设备和材料。
３、开挖工作坑。
操作人员：**。
４、操作方案如下：找到已建De**中压管道，擦拭干净待连接的De**管道，使两管线在同一直线上，然后固定马鞍卡，用电熔套筒连接马鞍卡与新建De**中压管线，并按规范操作施工。
操作人员：**。
5、待管道连接完毕并自然冷却后，从调压箱进口打压进行压力实验，确保焊口连接完好（不漏气），操作人员：**。
6、压力试验合格后，用止气夹夹住一处马鞍卡出口处管道，用专用扳手缓慢旋转另一个马鞍卡割刀开孔，完毕取出割刀，封闭盖帽，用肥皂水检查是否漏气，如果漏气直接进入第7步骤，不再开另一马鞍卡；
如果不漏气，重复以上操作步骤，开启另一处马鞍卡，封闭盖帽，之后缓慢松开止气夹，用肥皂水检查是否漏气，如果漏气直接进入第7步骤，操作人员；**。
7、用肥皂水检漏盖帽封堵是否漏气，如发现漏气，关闭上游**主控阀门，同时通知以下社区及工商业用户停气：**；然后将该电熔旁通鞍型锯掉，按操作要求用电熔套筒将De*****三通与已建燃气管道连接好。
待管道连接完毕并自然冷却后，缓慢打开上游阀门，用肥皂水认真检
查焊口，确保焊口连接完好（不漏气），然后通知以上停气用户恢复供
气。
若不合格，按第7步骤焊接三通要求重复操作。
操作人员；**
8、检验合格后，然后人工回填沙工作坑至管顶50cm处敷设警示带，
工作坑要回填夯实，严格执行城镇燃气输配工程施工及验收规范CJJ33—2005回填要求。
操作人员：**。
9、完工后，清理好施工现场，撤去防护带。
**公司
**年**月**日。
