DC-DC电感选择
DCDC 电路中电感的选择
DC/DC 电路中电感的选择在开关电源的设计中电感的设计为工程师带来的许多的挑战。
工程师不仅要选择电感值，还要考虑电感可承受的电流，绕线电阻，机械尺寸等等。
本文专注与解释：电感上的DC 电流效应。
这也会为选择合适的电感提供必要的信息。
理解电感的功能电感常常被理解为开关电源输出端中的LC 滤波电路中的L（C 是其中的输出电容）。
虽然这样理解是正确的，但是为了理解电感的设计就必须更深入的了解电感的行为。
在降压转换中（Fairchild 典型的开关控制器），电感的一端是连接到DC 输出电压。
另一端通过开关频率切换连接到输入电压或GND。
在状态1 过程中，电感会通过（高边“high-side”）MOSFET 连接到输入电压。
在状态2 过程中，电感连接到GND。
由于使用了这类的控制器，可以采用两种方式实现电感接地：通过二极管接地或通过（低边“low-side”）MOSFET 接地。
如果是后一种方式，转换器就称为“同步（synchronus）”方式。
现在再考虑一下在这两个状态下流过电感的电流是如果变化的。
在状态1 过程中，电感的一端连接到输入电压，另一端连接到输出电压。
对于一个降压转换器，输入电压必须比输出电压高，因此会在电感上形成正向压降。
相反，在状态 2 过程中，原来连接到输入电压的电感一端被连接到地。
对于一个降压转换器，输出电压必然为正端，因此会在电感上形成负向的压降。
我们利用电感上电压计算公式：V=L(dI/dt)因此，当电感上的电压为正时（状态1），电感上的电流就会增加；当电感上的电压为负时（状态2），电感上的电流就会减小。
通过电感的电流如图2 所示：通过上图我们可以看到，流过电感的最大电流为DC 电流加开关峰峰电流的一半。
上图也称为纹波电流。
根据上述的公式，我们可以计算出峰值电流：其中，ton 是状态1 的时间，T 是开关周期（开关频率的倒数），DC 为状态1 的占空比。
警告：上面的计算是假设各元器件（MOSFET 上的导通压降，电感的导通压降或异步电路中肖特基二极管的正向压降）上的压降对比输入和输出电压是可以忽略的。
dcdc 电路 共模电感
dcdc 电路共模电感dcdc电路中的共模电感是一种非常重要的元件，它在电路中起着关键的作用。
本文将从共模电感的定义、原理、应用以及选型等方面进行详细阐述。
我们来了解一下共模电感的定义。
共模电感是指在直流-直流转换器（DC-DC转换器）中用于滤除共模噪声的电感。
共模噪声是指同时作用于电路两个输入端的噪声信号，它们具有相同的幅度和相位。
共模电感的主要作用是阻止共模噪声进入电路，从而保证电路的正常工作。
接下来，我们来了解一下共模电感的工作原理。
共模电感的工作原理基于电感的特性。
当共模噪声进入电路时，共模电感会产生反向的电流，从而抵消共模噪声。
共模电感的大小取决于电路的设计和要求，一般来说，共模电感的阻抗应与电路输入端的负载匹配。
共模电感在电路中有着广泛的应用。
首先，它常用于直流-直流转换器中，用于滤除共模噪声。
在高频电路中，共模电感也常被用于滤波器和功率放大器中，起到抑制共模噪声的作用。
此外，共模电感还常被用于干扰抑制、电源线滤波、通信设备、医疗设备等领域。
在选用共模电感时，需要考虑一些关键因素。
首先是电感值的选择，通常选择的电感值应能满足电路的要求。
其次是电感的尺寸和结构，要根据电路的空间和布局要求来选择合适的尺寸和结构。
此外，还需要考虑电感的性能参数，如电感的电流、频率响应等。
最后，还需要考虑电感的可靠性和成本等因素。
总结起来，共模电感在dcdc电路中是一种非常重要的元件。
它能够有效滤除共模噪声，保证电路的正常工作。
共模电感的工作原理是利用电感的特性，通过产生反向电流来抵消共模噪声。
在选用共模电感时，需要考虑电感值、尺寸、性能参数以及可靠性和成本等因素。
通过合理选择和应用共模电感，可以提高电路的性能和稳定性，减少噪声对电路的干扰。
浅谈开关电源输出电感的设计
――DC/DC 电路中电感的选择原文：Fairchild Semiconductor AB-12：Insight into Inductor Current 下载翻译：frm（注：只有充分理解电感在DC/DC电路中发挥的作用，才能更优的设计DC/DC电路。
本文还包括对同步DC/DC及异步DC/DC概念的解释。
）本文PDF文档下载简介在开关电源的设计中电感的设计为工程师带来的许多的挑战。
工程师不仅要选择电感值，还要考虑电感可承受的电流，绕线电阻，机械尺寸等等。
本文专注于解释：电感上的DC电流效应。
这也会为选择合适的电感提供必要的信息。
理解电感的功能电感常常被理解为开关电源输出端中的LC滤波电路中的L（C是其中的输出电容）。
虽然这样理解是正确的，但是为了理解电感的设计就必须更深入的了解电感的行为。
在降压转换中（Fairchild典型的开关控制器），电感的一端是连接到DC输出电压。
另一端通过开关频率切换连接到输入电压或GND。
在状态1过程中，电感会通过（高边“high-side”）MOSFET连接到输入电压。
在状态2过程中，电感连接到GND。
由于使用了这类的控制器，可以采用两种方式实现电感接地：通过二极管接地或通过（低边“low-side”）MOSFET接地。
如果是后一种方式，转换器就称为“同步（synchronus）”方式。
现在再考虑一下在这两个状态下流过电感的电流是如果变化的。
在状态1过程中，电感的一端连接到输入电压，另一端连接到输出电压。
对于一个降压转换器，输入电压必须比输出电压高，因此会在电感上形成正向压降。
相反，在状态2过程中，原来连接到输入电压的电感一端被连接到地。
对于一个降压转换器，输出电压必然为正端，因此会在电感上形成负向的压降。
我们利用电感上电压计算公式：V=L(dI/dt)因此，当电感上的电压为正时（状态1），电感上的电流就会增加；当电感上的电压为负时（状态2），电感上的电流就会减小。

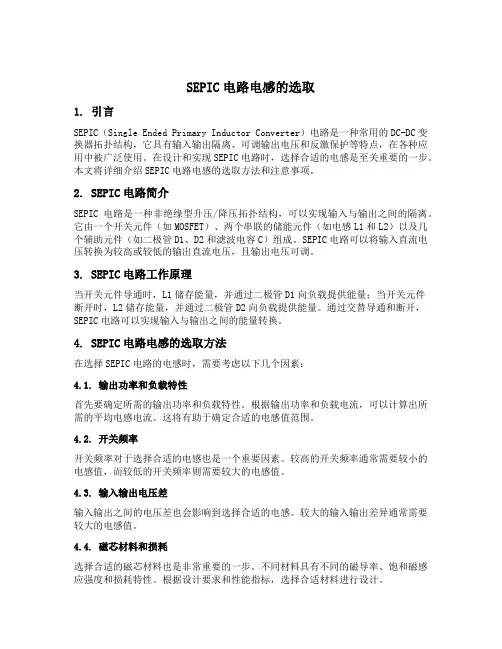

sepic电路电感的选取
SEPIC电路电感的选取1. 引言SEPIC（Single Ended Primary Inductor Converter）电路是一种常用的DC-DC变换器拓扑结构，它具有输入输出隔离、可调输出电压和反激保护等特点，在各种应用中被广泛使用。
在设计和实现SEPIC电路时，选择合适的电感是至关重要的一步。
本文将详细介绍SEPIC电路电感的选取方法和注意事项。
2. SEPIC电路简介SEPIC电路是一种非绝缘型升压/降压拓扑结构，可以实现输入与输出之间的隔离。
它由一个开关元件（如MOSFET）、两个串联的储能元件（如电感L1和L2）以及几个辅助元件（如二极管D1、D2和滤波电容C）组成。
SEPIC电路可以将输入直流电压转换为较高或较低的输出直流电压，且输出电压可调。
3. SEPIC电路工作原理当开关元件导通时，L1储存能量，并通过二极管D1向负载提供能量；当开关元件断开时，L2储存能量，并通过二极管D2向负载提供能量。
通过交替导通和断开，SEPIC电路可以实现输入与输出之间的能量转换。
4. SEPIC电路电感的选取方法在选择SEPIC电路的电感时，需要考虑以下几个因素：4.1. 输出功率和负载特性首先要确定所需的输出功率和负载特性。
根据输出功率和负载电流，可以计算出所需的平均电感电流。
这将有助于确定合适的电感值范围。
4.2. 开关频率开关频率对于选择合适的电感也是一个重要因素。
较高的开关频率通常需要较小的电感值，而较低的开关频率则需要较大的电感值。
4.3. 输入输出电压差输入输出之间的电压差也会影响到选择合适的电感。
较大的输入输出差异通常需要较大的电感值。
4.4. 磁芯材料和损耗选择合适的磁芯材料也是非常重要的一步。
不同材料具有不同的磁导率、饱和磁感应强度和损耗特性。
根据设计要求和性能指标，选择合适材料进行设计。
4.5. 预估电感值根据以上因素，可以预估出合适的电感值范围。
在实际设计中，可以选择最接近的标准电感值，并进行实际测试和调整。
dcdc 电感额定电流和饱和电流
当它到DCDC转换器时，导电器的额定电流就像它的超级英雄力量一样——这是需要考虑的关键参数！引流器的额定电流基本上是它能处理的最大电流，而不会发出暴风雨，并获得所有的饱和。
这对于确保DCDC转换器像魅力一样工作，而不将可怜的导师煎熬，是非常重要的。
制造商通常会指定这种超级英雄的评级，当你为DCDC转换器设计挑出导师时，这是个大问题。
额定电流可以指：峰值电流或RMS
电流，选择一个带有额定电流的导电器，其方式高于应用程序中的最
大预期电流，这一点极为重要。
毕竟，你想要你的超级英雄导师拯救这一天，而不是逃避掩护！不要轻描淡写地评分，伙计们。
您的DCDC 转换器稍后会感谢你的！
除了额定电流外，导电器的饱和电流也是设计DCDC转换器时要考虑
的另一个重要问题。
饱和电流是导电器饱和，无法再存储能量的电流
水平。
当这种情况发生时，导电器的导电性会下降很多，这可能会搅
乱DCDC转换器的工作。
选择一个具有饱和电流的导电器，这比它
在现实生活中看到的最大电流要高，所以它不会饱和。
制造商通常会告诉你饱和电流是什么，当你为你的DCDC转换器选择一个导电器时，这是个大问题。
在考虑为DC—DC转换器设计选择一个导电器时，必须将评估额定电流和饱和电流作为关键参数。
额定电流在不屈服于饱和状态下划定导
电器最大电流容量，而饱和状态电流则表示饱和状态的发生点。
设计
者有义务选择一个具有额定和饱和电流且大大超过应用程序预期最大电流的导电器，从而确保稳定的性能，避免开始饱和。

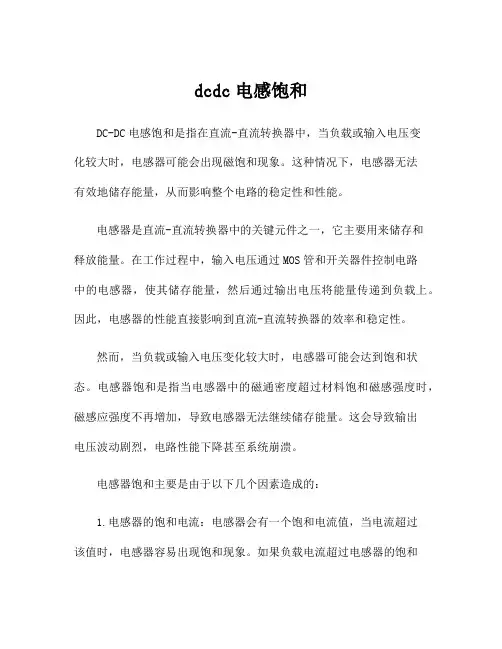

dcdc电感饱和
dcdc电感饱和DC-DC电感饱和是指在直流-直流转换器中，当负载或输入电压变化较大时，电感器可能会出现磁饱和现象。
这种情况下，电感器无法有效地储存能量，从而影响整个电路的稳定性和性能。
电感器是直流-直流转换器中的关键元件之一，它主要用来储存和释放能量。
在工作过程中，输入电压通过MOS管和开关器件控制电路中的电感器，使其储存能量，然后通过输出电压将能量传递到负载上。
因此，电感器的性能直接影响到直流-直流转换器的效率和稳定性。
然而，当负载或输入电压变化较大时，电感器可能会达到饱和状态。
电感器饱和是指当电感器中的磁通密度超过材料饱和磁感强度时，磁感应强度不再增加，导致电感器无法继续储存能量。
这会导致输出电压波动剧烈，电路性能下降甚至系统崩溃。
电感器饱和主要是由于以下几个因素造成的：1.电感器的饱和电流：电感器会有一个饱和电流值，当电流超过该值时，电感器容易出现饱和现象。
如果负载电流超过电感器的饱和电流，将导致电感器无法有效地储存能量，进而影响整个电路的稳定性。
2.磁芯材料的选择：电感器中的磁芯材料会直接影响到磁通密度的饱和程度。
常见的磁芯材料有铁氧体、铁氟龙、高频粉末等。
不同的磁芯材料具有不同的饱和磁感应强度，选择合适的磁芯材料可以降低电感器饱和的风险。
3.输入电压的波动：输入电压的波动也会引起电感器饱和。
当输入电压变化较大时，电感器中的磁通密度可能超出磁芯材料的饱和磁感应强度，导致电感器饱和。
为了解决电感器饱和问题，可以采取以下措施：1.选择合适的磁芯材料：根据具体的应用需求选择合适的磁芯材料，以确保电感器能够承受所需的工作电流和电压。
2.优化电路设计：合理设计电路拓扑结构，减小电感器的工作电流和磁通密度。
采用合适的电容器和滤波电路，可以减小输入电压的波动，降低电感器饱和的风险。
3.使用多级转换器：采用多级转换器可以分散电感器的工作电流，从而降低电感器的饱和风险。
多级转换器中的每个电感器所承受的工作电流较小，可以更好地防止电感器的饱和现象。
如何选择适合的电感
如何选择适合的电感电感是一种常见的电子元件，广泛应用于各种电路中。
选择适合的电感对于电路的正常运行至关重要。
本文将介绍如何选择适合的电感，并给出一些建议。
一、了解电感的基本概念和特性电感是指电流变化时所产生的自感电动势，通常由线圈或线圈组成。
电感的单位是亨利（H），常用的子单位有微亨（μH）和纳亨（nH）。
电感的特性包括电感值、品质因数、最大电流等。
二、确定电感的使用环境和要求在选择适合的电感之前，需要了解电路的使用环境和对电感的要求。
比如工作频率范围、电流大小、容忍功率损耗等。
只有明确这些要求，才能更好地选择适合的电感。
三、选择合适的电感类型1. 通用型电感：通用型电感适用于大部分一般性电路，具有较好的频率响应和磁饱和特性。
在选择时，需要根据要求确定合适的电感值和容忍功率损耗。
2. 高频电感：高频电感适用于工作频率较高的电路，具有较低的内阻和较小的耦合电容。
在选择时，需要考虑电感的高频响应和磁芯材料的磁导率。
3. 低频电感：低频电感适用于工作频率较低的电路，通常具有较高的电感值和较高的耦合电容。
在选择时，需要考虑电感的低频特性和磁芯材料的饱和电流。
四、选择适当的电感参数1. 电感值：根据电路的需求确定合适的电感值，可以通过仿真软件或实验验证得到。
一般来说，电感值越大，电感所储存的能量越多，但也会增加电感本身的大小和成本。
2. 容忍功率损耗：不同的电感具有不同的功率损耗特性。
在选择时，需要根据电路的功率需求和效率要求来确定合适的容忍功率损耗。
3. 最大电流：电感的最大电流是指电感能够承受的最大电流值。
在选择时，需要根据电路的工作电流来确定合适的最大电流。
五、考虑其它因素除了上述参数外，还有一些其他因素需要考虑：1. 尺寸和重量：根据电路的空间限制和重量要求，选择适合的电感尺寸和重量。
2. 成本：根据预算确定合适的电感。
3. 可靠性：选择可靠性较高的品牌和供应商。
六、参考实例以下是一些常见应用场景下的电感选择建议：1. 高频应用：对于高频应用，建议选择高频电感，具有较低的内阻和较小的耦合电容。
dcdc电感计算
dcdc电感计算
计算DC-DC电感的数学模型可以使用以下公式：
L = (V_out_max - V_out_min) * (1 - D) / (I_out_max * f)
其中：
L 是所需的电感值（单位：亨利）。
V_out_max 是所需的输出电压的最大值（单位：伏特）。
V_out_min 是所需的输出电压的最小值（单位：伏特）。
D 是开关器件的占空比（即开关周期内导通时间的比例）。
I_out_max 是所需的输出电流的最大值（单位：安培）。
f 是开关频率（单位：赫兹）。
需要注意的是，这只是一个基本的数学模型，实际的电感值可能受到其他因素的影响，例如电感的品质因数（Q因数）、磁芯材料等。
因此，在实际设计中，建议参考供应商提供的规格表和设计指南，以获得更精确的电感选择和计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电感在开关电源的设计中电感的设计为工程师带来的许多的挑战。
工程师不仅要选择电感值，还要考虑电感可承受的电流，绕线电阻，机械尺寸等等。
本文专注与解释：电感上的DC 电流效应。
这也会为选择合适的电感提供必要的信息。
理解电感的功能电感常常被理解为开关电源输出端中的LC 滤波电路中的L（C 是其中的输出电容）。
虽然这样理解是正确的，但是为了理解电感的设计就必须更深入的了解电感的行为。
在降压转换中（Fairchild 典型的开关控制器），电感的一端是连接到DC 输出电压。
另一端通过开关频率切换连接到输入电压或GND。
在状态1 过程中，电感会通过（高边“high-side”）MOSFET 连接到输入电压。
在状态2 过程中，电感连接到GND。
由于使用了这类的控制器，可以采用两种方式实现电感接地：通过二极管接地或通过（低边“low-side”）MOSFET 接地。
如果是后一种方式，转换器就称为“同步（synchronus）”方式。
现在再考虑一下在这两个状态下流过电感的电流是如果变化的。
在状态 1 过程中，电感的一端连接到输入电压，另一端连接到输出电压。
对于一个降压转换器，输入电压必须比输出电压高，因此会在电感上形成正向压降。
相反，在状态2 过程中，原来连接到输入电压的电感一端被连接到地。
对于一个降压转换器，输出电压必然为正端，因此会在电感上形成负向的压降。
我们利用电感上电压计算公式：V=L(dI/dt)因此，当电感上的电压为正时（状态1），电感上的电流就会增加；当电感上的电压为负时（状态2），电感上的电流就会减小。
通过电感的电流如图2 所示：通过上图我们可以看到，流过电感的最大电流为DC 电流加开关峰峰电流的一半。
上图也称为纹波电流。
根据上述的公式，我们可以计算出峰值电流：其中，ton 是状态1 的时间，T 是开关周期（开关频率的倒数），DC 为状态1 的占空比。
警告：上面的计算是假设各元器件（MOSFET 上的导通压降，电感的导通压降或异步电路中肖特基二极管的正向压降）上的压降对比输入和输出电压是可以忽略的。
如果，器件的下降不可忽略，就要用下列公式作精确计算：同步转换电路：异步转换电路：其中，Rs 为感应电阻阻抗加电感绕线电阻的阻。
Vf 是肖特基二极管的正向压降。
R 是Rs 加MOSFET 导通电阻，R=Rs+Rm。
电感磁芯的饱和度通过已经计算的电感峰值电流，我们可以发现电感上产生了什么。
很容易会知道，随着通过电感的电流增加，它的电感量会减小。
这是由于磁芯材料的物理特性决定的。
电感量会减少多少就很重要了：如果电感量减小很多，转换器就不会正常工作了。
当通过电感的电流大到电感实效的程度，此时的电流称为“饱和电流”。
这也是电感的基本参数。
实际上，转换电路中的开关功率电感总会有一个“软”饱和度。
要了解这个概念可以观察实际测量的电感Vs DC 电流的曲线：当电流增加到一定程度后，电感量就不会急剧下降了，这就称为“软”饱和特性。
如果电流再增加，电感就会损坏了。
注意：电感量下降在很多类的电感中都会存在。
例如：toroids，gapped E-cores 等。
但是，rodcore 电感就不会有这种变化。
有了这个软饱和的特性，我们就可以知道在所有的转换器中为什么都会规定在DC 输出电流下的最小电感量；而且由于纹波电流的变化也不会严重影响电感量。
在所有的应用中都希望纹波电流尽量的小，因为它会影响输出电压的纹波。
这也就是为什么大家总是很关心DC 输出电流下的电感量，而会在Spec 中忽略纹波电流下的电感量。
为开关电源选择合适的电感电感是开关电源中常用的元件，由于它的电流、电压相位不同，所以理论上损耗为零。
电感常为储能元件，也常与电容一起用在输入滤波和输出滤波电路上，用来平滑电流。
电感也被称为扼流圈，特点是流过其上的电流有“很大的惯性”。
换句话说，由于磁通连续特性，电感上的电流必须是连续的，否则将会产生很大的电压尖峰。
电感为磁性元件，自然有磁饱和的问题。
有的应用允许电感饱和，有的应用允许电感从一定电流值开始进入饱和，也有的应用不允许电感出现饱和，这要求在具体线路中进行区分。
大多数情况下，电感工作在“线性区”，此时电感值为一常数，不随着端电压与电流而变化。
但是，开关电源存在一个不可忽视的问题，即电感的绕线将导致两个分布参数(或寄生参数)，一个是不可避免的绕线电阻，另一个是与绕制工艺、材料有关的分布式杂散电容。
杂散电容在低频时影响不大，但随频率的提高而渐显出来，当频率高到某个值以上时，电感也许变成电容特性了。
如果将杂散电容“集”为一个电容，则从电感的等效电路可以看出在某一频率后所呈现的电容特性。
当分析电感在线路中的工作状况或者绘制电压电流波形图时，不妨考虑下面几个特点：1. 当电感L 中有电流I 流过时，电感储存的能量为：E＝0.5×L×I2 (1)2. 在一个开关周期中，电感电流的变化(纹波电流峰峰值)与电感两端电压的关系为：V＝(L×di)/dt (2)由此可看出，纹波电流的大小跟电感值有关。
3. 就像电容有充、放电电流一样，电感器也有充、放电电压过程。
电容上的电压与电流的积分(安·秒)成正比，电感上的电流与电压的积分(伏·秒)成正比。
只要电感电压变化，电流变化率di/dt 也将变化；正向电压使电流线性上升，反向电压使电流线性下降。
计算出正确的电感值对选用合适的电感和输出电容以获得最小的输出电压纹波而言非常重要。
从图1 可以看出，流过开关电源电感器的电流由交流和直流两种分量组成，因为交流分量具有较高的频率，所以它会通过输出电容流入地，产生相应的输出纹波电压dv=di×RESR。
这个纹波电压应尽可能低，以免影响电源系统的正常操作，一般要求峰峰值为10mV~500mV。
图1：开关电源中电感电流。
纹波电流的大小同样会影响电感器和输出电容的尺寸，纹波电流一般设定为最大输出电流的10%~30%，因此对降压型电源来说，流过电感的电流峰值比电源输出电流大5%~15%。
降压型开关电源的电感选择为降压型开关电源选择电感器时，需要确定最大输入电压、输出电压、电源开关频率、最大纹波电流、占空比。
下面以图2 为例说明降压型开关电源电感值的计算，首先假设开关频率为300kHz、输入电压范围12V±10%、输出电流为1A、最大纹波电流300mA。
图2：降压型开关电源的电路图。
最大输入电压值为13.2V，对应的占空比为：D＝Vo/Vi＝5/13.2＝0.379 (3)其中，Vo 为输出电压、Vi 为输出电压。
当开关管导通时，电感器上的电压为：V＝Vi－Vo＝8.2V (4)当开关管关断时，电感器上的电压为：V＝-Vo－Vd＝-5.3V (5)dt＝D/F (6)把公式2/3/6 代入公式2 得出：升压型开关电源的电感选择对于升压型开关电源的电感值计算，除了占空比与电感电压的关系式有所改变外，其它过程跟降压型开关电源的计算方式一样。
以图3 为例进行计算，假设开关频率为300kHz、输入电压范围5V±10%、输出电流为500mA、效率为80%，则最大纹波电流为450mA，对应的占空比为：D＝1－Vi/Vo＝1－5.5/12＝0.542 (7)图3：升压型开关电源的电路图。
当开关管导通时，电感器上的电压为：V＝Vi＝5.5V (8)当开关管关断时，电感器上的电压为：V＝Vo＋Vd－Vi＝6.8V (9)把公式6/7/8 代入公式2 得出：请注意，升压电源与降压电源不同，前者的负载电流并不是一直由电感电流提供。
当开关管导通时，电感电流经过开关管流入地，而负载电流由输出电容提供，因此输出电容必须有足够大的储能容量来提供这一期间负载所需的电流。
但在开关管关断期间，流经电感的电流除了提供给负载，还给输出电容充电。
一般而言，电感值变大，输出纹波会变小，但电源的动态响应也会相应变差，所以电感值的选取可以根据电路的具体应用要求来调整以达到最理想效果。
开关频率的提高可以让电感值变小，从而让电感的物理尺寸变小，节省电路板空间，因此目前的开关电源有往高频发展的趋势，以适应电子产品的体积越来越小的要求有了上面对电感的认识，下面就作开关电源的分析与应用：楞次定律相关内容：在直流供电的时候,由于线圈的自感作用,线圈将产生一个自感电动势,此电动势将阻碍线圈电流的增加,所以在通电的一瞬间,电路电流可以认为是0,此时电路全部压降全落在线圈上,然后电流缓慢增加,线圈端电压缓慢下降直到为零,暂态过程结束在转换器的开关运行中,必须保证电感不处在饱和状态,以确保高效率的能量存储和传递。
饱和电感在电路中等同于一个直通DC 通路,故不能存储能量,也就会使开关模式转换器的整个设计初衷功亏一篑。
在转换器的开关频率已经确定时,与之协同工作的电感必须足够大,并且不能饱和。
开关电源中的电感确定：开关频率低，由于开和关的时间都比较长，因此为了输出不间断的需要，需要把电感值加大点，这样可以让电感可以存储更多的磁场能量。
同时，由于每次开关比较长，能量的补充更新没有如频率高时的那样及时，从而电流也就会相对的小点。
这个原理也可以用公式来说明：L=（dt/di）*uLD＝Vo/Vi，降压型占空比D＝1- Vi/Vo，升压型占空比dt＝D/F ，F＝开关频率di＝电流纹波所以得L＝D*uL /（F*di），当F 开关频率低时，就需要L 大一点；同意当L 设大时，其他不变情况下，则纹波电流di 就会相对减小在高的开关频率下，加大电感会使电感的阻抗变大，增加功率损耗，使效率降低。
同时，在频率不变条件下，一般而言，电感值变大，输出纹波会变小，但电源的动态响应（负载功耗偶尔大偶尔小，在大小变化之间相应慢）也会相应变差，所以电感值的选取可以根据电路的具体应用要求来调整以达到最理想效果问题：电感啸叫：基本理念是听觉范围内的谐波才会被听到.但是一般开关电源开关频率只要不在20K范围内,其谐波含量均不会引起较大噪声.但是这个理论是基于开关电源开关频率比较稳定的情况下. 所以说,如果开关电源占空比不稳定,其产生的谐波就有可能在20K 之内并且幅度较大,这样就能引起听觉效应.解决方法有两个：一、从根本解决,占空比的不稳定一般是控制环路的小信号被噪声干扰.DC/DC 的占空比需要调节到很稳定；二、如果是电感响,也有可能是磁芯的磁滞伸缩引起的.可对电感浸胶。
