大学物理实验示波器的调整及使用中国地质大学长城学院
示波器的调节和使用
示波器的调节和使用示波器是一种用来观察和分析电信号的仪器，它可以显示信号的波形、幅度、频率和相位等信息。
在电子工程、通信工程、自动化控制等领域中广泛应用。
本文将详细介绍示波器的调节和使用。
一、示波器调节：1.校准示波器：示波器使用前需要进行校准，以保证显示的准确性。
通常要校准时间基准、垂直灵敏度、触发电平等参数。
具体校准步骤需参照示波器的使用说明书。
2.调节时间基准：示波器的时间基准决定了波形在水平方向上的显示。
一般示波器可以调节水平的扫描速率，通过调节扫描速率可以放大或缩小波形的显示范围。
另外可以调节时间基准的位置，使波形居中或偏移显示。
3.调节垂直灵敏度：示波器的垂直灵敏度决定了波形的纵向放大倍数。
可以通过调节垂直灵敏度来放大或缩小波形的幅度。
一般示波器的垂直灵敏度有固定值和可调节两种，可根据需要选择合适的灵敏度。
4.调节触发电平：示波器的触发电平决定了波形触发的时机，当波形的电平超过或低于设定的触发电平时，示波器开始采集波形数据并显示。
触发电平的调节对于获取稳定的波形显示很重要，一般示波器的触发电平可以通过旋钮调节，并配有可调节的电平刻度。
5.调节触发模式：示波器的触发模式决定了波形触发的方式。
常见的触发模式有自由运行、单次、外部触发等。
自由运行模式是连续触发，示波器会不间断地显示波形。
单次模式是只触发一次，示波器会在触发后显示波形并停止触发。
外部触发是通过外部信号来触发。
二、示波器使用：1.连接信号源：首先需要将示波器与需要检测的信号源连接，可以使用探头或直接连接信号源的输出端口。
在连接时要注意正负极性的对应，以免引起短路或损坏设备。
2.调节时间基准：根据需要调节示波器的时间基准，使波形的显示范围合适，可以通过扫描速率和位置来调节。
3.调节垂直灵敏度：根据需要调节示波器的垂直灵敏度，使波形的幅度显示合适。
可以通过旋钮或按钮来调节。
4.调节触发电平：根据需要调节示波器的触发电平，以确保波形的稳定显示。
大学物理仿真实验具体操作指导
大学物理仿真实验具体操作指导示波器的调整和使用1.主窗口打开用示波器测时间仿真实验，主窗口如下：2.正式开始实验（1）操作界面如下：（2）测示波器校准信号周期连接示波器CH1和示波器校准信号。
校准信号为周期1KHz,峰峰值为4V的对称方波信号。
双击示波器，打开示波器调节界面：在示波器调节窗口中，左键单击示波器开关，打开示波器，进行示波器调节和校准。
调节电平旋钮，是信号稳定调节示波器聚焦旋钮和辉度旋钮使示波器显示屏中的信号清晰，调好后如下图。
调节CH1幅度调节旋钮和CH1幅度微调旋钮，校准信号显现为峰峰值为4V。
调节示波器时间灵敏度旋钮和扫描微调旋钮，校准信号周期显示为1KHz,调好后如下图。
至此，示波器校准结束（3）正式开始实验调节示波器时间灵敏度旋钮，使0.1 ms/cm。
界面如下：调节示波器时间灵敏度旋钮，使0.2 ms/cm。
界面如下：调节示波器时间灵敏度旋钮，使0.5 ms/cm。
界面如下：（4）选择信号发生器的对称方波接y输入(幅度和y轴量程任选)，信号频率为200Hz～2kHz(每隔200Hz测一次)，选择示波器合适的时基，测量对应频率的厘米数、周期和频率首先按照校准CH1的方法对CH2进行校准。
连接示波器CH2和信号发生器双击实验平台上示波器和信号发生器，打开示波器和信号发生器调节界面左键单击信号发生器“开关”按钮，打开信号发生器，信号频率为200Hz～2kHz(每隔200Hz测一次)，调节信号频率，波形选择对称方波，选择示波器合适的时基，调节时间灵敏度旋钮，使信号满屏，测量对应频率的厘米数、周期和频率。
同时把示波器中的方式拨动开关调到CH2档上频率为200Hz（周期为5ms）时，界面图如下：(5) 选择信号发生器的非对称方波接Y轴，频率分别为200，500，1K，2K，5K，10K，20K，（Hz），测量各频率时的周期和方波的宽度。
以信号发生器的频率为x轴，示波器频率为y轴，作y-x曲线。

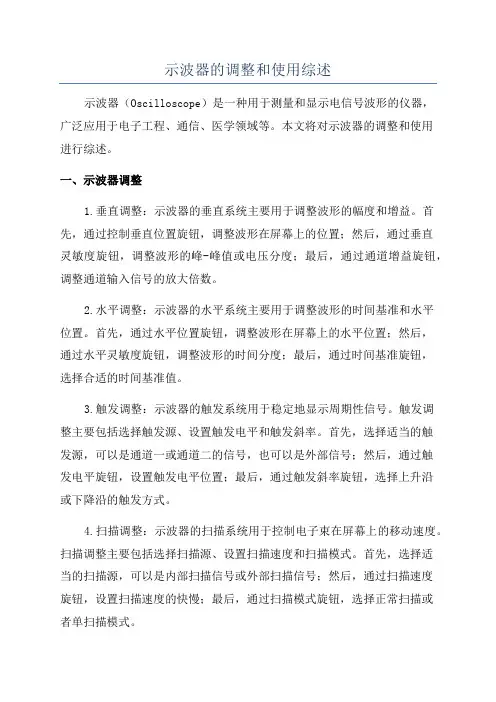

示波器的调整和使用综述
示波器的调整和使用综述示波器（Oscilloscope）是一种用于测量和显示电信号波形的仪器，广泛应用于电子工程、通信、医学领域等。
本文将对示波器的调整和使用进行综述。
一、示波器调整1.垂直调整：示波器的垂直系统主要用于调整波形的幅度和增益。
首先，通过控制垂直位置旋钮，调整波形在屏幕上的位置；然后，通过垂直灵敏度旋钮，调整波形的峰-峰值或电压分度；最后，通过通道增益旋钮，调整通道输入信号的放大倍数。
2.水平调整：示波器的水平系统主要用于调整波形的时间基准和水平位置。
首先，通过水平位置旋钮，调整波形在屏幕上的水平位置；然后，通过水平灵敏度旋钮，调整波形的时间分度；最后，通过时间基准旋钮，选择合适的时间基准值。
3.触发调整：示波器的触发系统用于稳定地显示周期性信号。
触发调整主要包括选择触发源、设置触发电平和触发斜率。
首先，选择适当的触发源，可以是通道一或通道二的信号，也可以是外部信号；然后，通过触发电平旋钮，设置触发电平位置；最后，通过触发斜率旋钮，选择上升沿或下降沿的触发方式。
4.扫描调整：示波器的扫描系统用于控制电子束在屏幕上的移动速度。
扫描调整主要包括选择扫描源、设置扫描速度和扫描模式。
首先，选择适当的扫描源，可以是内部扫描信号或外部扫描信号；然后，通过扫描速度旋钮，设置扫描速度的快慢；最后，通过扫描模式旋钮，选择正常扫描或者单扫描模式。
二、示波器使用1.连接信号源：将待测信号源与示波器的输入端连接，可以通过插座或者夹子等接入方式，确保信号源能够正常输入示波器。
2.设置垂直系统：首先，通过垂直灵敏度旋钮选择合适的范围，以便将信号峰-峰值显示在屏幕上；然后，通过通道增益旋钮调整输入信号的放大倍数；最后，通过垂直位置旋钮调整波形在屏幕上的位置。
3.设置水平系统：首先，通过水平灵敏度旋钮选择合适的时间分度，以便观测信号的周期；然后，通过时间基准旋钮选择合适的时间基准值；最后，通过水平位置旋钮调整波形在屏幕上的水平位置。
示波器的调整和使用实验报告
示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。
它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。
本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。
一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。
首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。
接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。
2. 触发调整触发是示波器稳定显示波形的关键。
在进行触发调整前，需选择适当的触发源和触发方式。
通常情况下，选择外部触发源，并将触发方式设置为边沿触发。
然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。
3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。
首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。
然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。
水平调整主要是调节波形的时间基准和位置。
首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。
然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。
二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。
首先，将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如直流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
2. 测量交流电压示波器也可以用来测量交流电压。
与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如交流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
3. 测量频率和周期示波器可以用来测量信号的频率和周期。
首先，将示波器的输入通道连接到待测信号源。
然后，选择合适的触发源和触发方式。
大学物理实验报告 示波器
大学物理实验报告示波器大学物理实验报告：示波器引言在大学物理实验中，示波器是一种重要的仪器，用于测量和显示电信号的波形。
它在电子学、通信、电力等领域中发挥着重要作用。
本实验旨在通过对示波器的使用和原理的了解，掌握示波器的基本操作技能，并进一步认识电信号的特性。
一、示波器的基本原理示波器是一种电子测量仪器，能够以波形的形式显示电信号的幅度、频率、相位等特性。
它的基本原理是利用电子束在荧光屏上扫描形成图像。
示波器的主要组成部分包括电子枪、偏转系统、时间基准、触发电路和显示屏。
二、示波器的基本操作1. 示波器的开机与调节首先，将示波器与电源连接，并打开电源开关。
然后，调节亮度、对比度和聚焦度，使显示屏上的波形清晰可见。
2. 示波器的通道设置示波器通常具有多个通道，可以同时测量多个信号。
在本实验中，我们将使用单通道示波器。
首先，将信号源与示波器的输入端连接。
然后，调节示波器的通道开关，选择要测量的通道。
3. 示波器的触发设置触发电路是示波器中一个重要的功能，它用于控制示波器何时开始扫描信号。
在本实验中，我们将使用自由运行触发模式。
首先，调节触发电路的阈值，使其与输入信号的幅度相匹配。
然后，选择触发源，通常为信号源的同步输出。
4. 示波器的时间基准设置时间基准是示波器中用于确定时间轴刻度的参考信号。
在本实验中，我们将使用内部时间基准。
首先，选择合适的时间基准模式，如连续或单次。
然后，调节时间基准的时间/频率刻度，使其适应所测量的信号。
5. 示波器的测量功能示波器通常具有多种测量功能，如幅度、频率、相位等。
在本实验中，我们将主要关注信号的幅度测量。
使用示波器的测量功能，可以直接读取信号的峰值、峰峰值、平均值等参数。
三、示波器的应用示波器在科学研究、工程实践和教学中具有广泛的应用。
以下是一些常见的应用领域：1. 电子学和通信在电子学和通信领域，示波器常用于测量和分析电路中的信号波形。
它可以帮助工程师诊断和解决电路故障，优化电路设计。
示波器使用大学物理实验报告示范及数据处理
《示波器的使用》实验报告物理实验报告示范文本：包含数据处理李萨如图【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3．观察李萨如图形。
【实验仪器】1、双踪示波器 GOS-6021型 1台2、函数信号发生器 YB1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。
[实验原理]示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
示波管结构简图示波管内的偏转板2、扫描与同步的作用如果在X 轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在Y 轴偏转板上加正弦电压，而X 轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如图如果在Y 轴偏转板上加正弦电压，又在X 轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
由此可见：（1）要想看到Y 轴偏转板电压的图形，必须加上X 轴偏转板电压把它展开，这个过程称为扫描。
如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。
（2）要使显示的波形稳定，Y 轴偏转板电压频率与X 轴偏转板电压频率的比值必须是整数，即：n f f xy = n=1,2,3,示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。
大学物理实验示波器的使用
大学物理实验示波器的使用示波器是大学物理实验中最重要的仪器之一，它可以实时地显示电信号随时间的变化情况，从而使实验成果的收集更加准确和简单。
以下是关于大学物理实验示波器的使用的详细介绍。
1. 示波器的简介示波器是以图像的形式显示电信号的仪器。
它包括一个电子枪、一个聚焦系统、一个偏转系统、一个荧光屏和观察系统。
在示波器中，电信号经过放大和偏转之后，使得电子束在荧光屏上扫描出一幅图像。
示波器有两种类型：模拟示波器和数字示波器。
模拟示波器是使用模拟电路的示波器，它们具有以下优点：高速度、高分辨率、高精度、低噪声等。
数字示波器是使用数字芯片和数字处理器的示波器。
它们具有以下优点：使用方便、自动测量、存储和显示、更多的测量功能等。
2. 示波器使用的步骤要使用示波器进行测量，需要遵循以下步骤：步骤一：将示波器的电源线插入电源插座，然后按下电源开关，等待示波器运行正常。
步骤二：使用正确的探头，将被测量的电路连接到示波器的输入端。
示波器的输入端有两个：通道A和通道B。
如果您想测量两个电路，可以使用通道A和通道B，可以同时观察两个通道的波形。
步骤三：调整示波器的控制面板以获得所需的波形。
示波器的控制面板有许多选项，例如：触发方式、扫描方式、扫描速率等。
例如，如果您想测量一个方波信号，您需要调整示波器的触发方式和扫描方式，以使波形更好地显示在屏幕上。
步骤四：读取示波器屏幕上显示的波形。
示波器显示的波形可以是连续波形或单次波形。
在观察波形时，要注意读取峰值、频率、相位等参数，以获得更多有关电路的信息。
3. 示波器的测量技巧为了获得更准确的测量结果，需要遵循以下示波器测量技巧：技巧一：调整示波器的灵敏度和扫描速率，以使信号的波形更清晰地显示在屏幕上。
技巧二：使用不同的触发方式和触发电平，以使信号的波形更容易被示波器捕获和显示。
技巧三：使用示波器的自动测量功能，以快速获得波形的峰值、频率、相位等参数。
技巧四：选择正确的探头和合适的电阻，以避免对电路的负载或干扰。
实验示波器的调节与使用
实验⽰波器的调节与使⽤实验⼆、⽰波器的调整与使⽤【实验⽬的】（1）了解⽰波器的结构和⼯作原理。
（2）熟悉⽰波器各旋钮功能。
（3）掌握⽰波器的基本调整⽅法。
（4）掌握⽤⽰波器观测信号的波形，学会⽤⽰波器测量电压、周期和频率。
【⽰波器的原理】（注意:有下划线的）⽰波器显⽰随时间变化的电压，将它加在电极板上，极板间形成相应的变化电场，使进⼊这个变化电场的电⼦运动情况随时间作相应地变化，从⽽通过电⼦在荧光屏上运动的轨迹反映出随时间变化的电压。
1. ⽰波器的结构⽰波器由⽰波管、衰减放⼤输⼊系统、扫描信号发⽣器、触发同步系统和电源供给系统五个基本部分组成。
（1）⽰波管。
⽰波管主要由电⼦枪、偏转系统和荧光屏三个部分组成。
⽰波管是⼀个全密封度真空的玻璃壳管，其结构如图3.9.1所⽰。
（要作图）①电⼦枪。
电⼦枪由灯丝F 、阴极K 、栅极G 、第⼀阳极A 1和第⼆阳极A 2组成。
阴极K 是⼀个表⾯涂有氧化物的⾦属圆筒，被点燃灯丝F 加热后向外发射电⼦，产⽣电⼦流。
栅极G 是⼀个顶端有⼀⼩孔的⾦属圆筒，套在阴极外⾯，它的电位⽐阴极低，对阴极射来的电⼦起控制作⽤，只有速度较⼤的电⼦才能穿过栅极⼩孔。
因此，通过调节栅极电位，可以改变通过栅极的电⼦数⽬，即控制电⼦到达荧光屏上的数⽬，⽽打在荧光屏的电⼦数⽬越多，则荧光屏上的光迹越亮。
⽰波器⾯板上的“辉度”调节旋钮就是起这—作⽤的。
阳极A 1与A 2由开有⼩孔的圆筒组成。
阳极电位⽐阴极电位⾼得多，电⼦流通过该区域可获得很⾼的速度，同时阳极区的不均匀电场还能将由栅极过来散开的电⼦流聚焦成⼀窄细的电⼦束，因此改变阳极电压可以调节电⼦束的聚焦程度。
⽰波器⾯板上的“聚焦”旋钮起这⼀作⽤。
②偏转系统。
偏转系统由两对相互垂直的可加电压的⾦属平板组成，即X 偏转板和Y 偏转板。
在两对偏转板上加上电压，当电⼦束通过偏转板时，在电场⼒的作⽤下发⽣偏转，即改变光点在荧光屏上的位置。
设计时保证了荧光屏上X ⽅向和Y ⽅向光点的位移正⽐于两对偏转板上所加的电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
fY NfX
fY : 被测信号频率
f X : 扫描信号频率
3. 双踪示波器
双踪示波器，就是可以同时显示两个输入信号波形 的示波器。它有两路相同的Y轴信号处理电路（放大、
衰减和触发），分别称为CH1（Y1）、CH2（Y2）。
4.李萨如图形：
如果纵偏加正弦电压，横偏也加正弦电压，当两列正弦波信 号的频率成简单整数比时，合成的图形将是一条如图所示的闭合 曲线，称为李萨如图形。
3、如何用示波器测量两正弦信号的相位差？(选做)
四、实验内容
1 、观察三种波形，并测量其峰峰电压值、 周期和频率。
•将信号发生器输出的交流信号，由示波器Y端输入，调节 电平旋钮使图形稳定；调节分度值旋钮，使图形大小适中。 • 读出图形纵方向波峰到波谷所占的方格数N及电压的档 位D。读出图形水平方向波峰到波峰所占的方格数M及时间 的档位F。
交流电的峰峰值电压
1．了解示波器的主要结构和显示波形的基本原理。 2．学习和掌握用示波器观察波形以及测量电压、周期
和频率的方法。 3．学习用李萨如图形测量频率的方法。
二、实验仪 器
函数信号发生器
双踪示波 器
三、实验原理
示波器是电子测量中一种最常用的仪器，它能够直接 观测和显示被测信号。例如可以直接观测一个脉冲信号的前 沿、脉宽、上冲、下冲等参数，这是其它测量仪器很难做到 的。
示波器由下列四部分组成
1. 电子示波管；
2. 扫描、同步装置；
3. 放大部分（X轴放大和Y轴放大）； 4. 电源部分
1. 电子示波管
示波管左端为一电子枪，加热后连续发射电子束。 电子束经高压电场加速后打在右端的荧光屏上，屏上 的荧光物质发光形成一亮点。在电子枪和荧光屏间装 有两对相互垂直的平行板，称为偏转板。如果板上加 有电压，则电子束通过偏转板时受正电极吸引，受负 电极排斥，从而使电子束在荧光屏上的亮点位置也跟 着改变。所以偏转板是用来控制亮点位置的。
2. 示波器显示波形的原理
（1） 扫描作用
（2）触发扫描（同步）
扫描电路在被测脉冲信号或与之有一定关系的外来脉冲 信号的触发下，产生扫描电压，经过一定时间后又自动 恢复到起始状态，完成一次扫描，然后等待下一个脉冲 的到来，再重新进行一次扫描。
由于扫描的起点由触发信号控制，每次显示的波形必定 重合，图象必然稳定，现代通用示波器一般都有触发扫
大学实验物理示波器
示波器的调整及使用
示波器是一种常用的电子学仪器。可 以观察电压随时间变化的波形，并能测量 电压、周期等电学量的数值。因此示波器 在科研、教学及应用技术等很多领域用途 极为广泛。
本实验的目的在于使同学们对示波器 的工作原理有初步了解，并能正确使用它， 以给今后经常应用打下基础。
一、实验目的
uppND(V)
交流电的周期 交流电的频率
TMF (s)
f1 T ( Βιβλιοθήκη z )（1）正弦波 （2）方波 （3）三角波
2、测量正弦波的有效电压
U有效UPP2 2 (V)
3、利用李萨如图形测量频率
返回
五、思考题
1、如果打开示波器电源后，看不到扫描线也看不到光点， 可能有那些原因？
2、当Y轴输入端有信号，但屏上只有一条水平线时，是什么 原因？应如何调节才能使波形沿Y轴展开？
