大体积混凝土施工技术措施(7)
大体积混凝土施工措施
大体积混凝土施工措施
本工程基础筏板厚达2.5m，为防止大体积砼产生裂缝，保证大体积砼的浇筑质量，施工时，要严格按以下措施组织施工：
1、尽量采用低水化热水泥，如矿渣水泥，以降低水泥水化热；
2、采用高强水泥以减少水泥用量，水泥强度不低于42.5；
3、掺加粉煤灰，粉煤灰作为掺合料的显著特点是水化热低，和易性好。
使用前，要跟据相关规定对粉煤灰进行细度检测，控制掺和比例与操作程序，保证混凝土拌合物的均匀性。
4、掺加泵送缓凝剂，降低水灰比，已达到减少水泥用量、降低水化热的目的。
施工中要加强监控，以保证对混凝土的其他性能不起有害作用。
缓凝时间初步定位6-8小时。
5、本次基础筏板砼浇捣采用3台HBT-60B砼输送泵，分3路浇捣，详细浇捣路线见附图。
混凝土分层浇捣，每层厚度300-500，按“分段定点，一个坡度，薄层浇铸，循序渐进，一次到顶”的斜面分成的方法。
采用插入式振捣器，插点间距和振捣时间应按施工规范要求执行，带最上一层混凝土浇筑完成20-30min后进行二次复捣。
6、砼表面处理。
由于泵送砼的塌落度及流动性大，最后一次砼振捣后，表面有较厚一层水泥浆层，混凝土硬化时很容易产生干缩裂缝，为此，应对混凝土表面进行处理。
通常在混凝土初凝前1-2小时用粒径10-20mm碎石均匀铺撒在混凝土表面，刮平、拍实，并用木抹子收光拉毛。

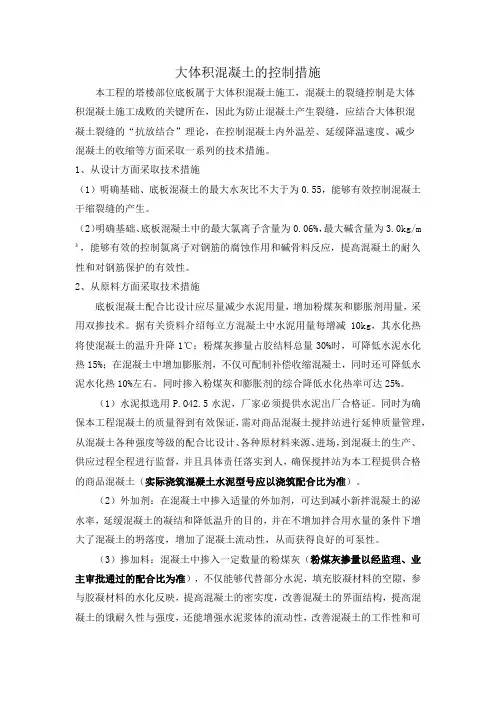

大体积混凝土的控制措施
大体积混凝土的控制措施本工程的塔楼部位底板属于大体积混凝土施工，混凝土的裂缝控制是大体积混凝土施工成败的关键所在，因此为防止混凝土产生裂缝，应结合大体积混凝土裂缝的“抗放结合”理论，在控制混凝土内外温差、延缓降温速度、减少混凝土的收缩等方面采取一系列的技术措施。
1、从设计方面采取技术措施（1）明确基础、底板混凝土的最大水灰比不大于为0.55，能够有效控制混凝土干缩裂缝的产生。
（2）明确基础、底板混凝土中的最大氯离子含量为0.06%，最大碱含量为3.0kg/m ³，能够有效的控制氯离子对钢筋的腐蚀作用和碱骨料反应，提高混凝土的耐久性和对钢筋保护的有效性。
2、从原料方面采取技术措施底板混凝土配合比设计应尽量减少水泥用量，增加粉煤灰和膨胀剂用量，采用双掺技术。
据有关资料介绍每立方混凝土中水泥用量每增减10kg，其水化热将使混凝土的温升升降1℃；粉煤灰掺量占胶结料总量30%时，可降低水泥水化热15%；在混凝土中增加膨胀剂，不仅可配制补偿收缩混凝土，同时还可降低水泥水化热10%左右。
同时掺入粉煤灰和膨胀剂的综合降低水化热率可达25%。
（1）水泥拟选用P.O42.5水泥，厂家必须提供水泥出厂合格证。
同时为确保本工程混凝土的质量得到有效保证，需对商品混凝土搅拌站进行延伸质量管理，从混凝土各种强度等级的配合比设计、各种原材料来源、进场，到混凝土的生产、供应过程全程进行监督，并且具体责任落实到人，确保搅拌站为本工程提供合格的商品混凝土（实际浇筑混凝土水泥型号应以浇筑配合比为准）。
（2）外加剂：在混凝土中掺入适量的外加剂，可达到减小新拌混凝土的泌水率，延缓混凝土的凝结和降低温升的目的，并在不增加拌合用水量的条件下增大了混凝土的坍落度，增加了混凝土流动性，从而获得良好的可泵性。
（3）掺加料：混凝土中掺入一定数量的粉煤灰（粉煤灰掺量以经监理、业主审批通过的配合比为准），不仅能够代替部分水泥，填充胶凝材料的空隙，参与胶凝材料的水化反映，提高混凝土的密实度，改善混凝土的界面结构，提高混凝土的饿耐久性与强度，还能增强水泥浆体的流动性，改善混凝土的工作性和可泵性，降低混凝土中的水泥水化热量。
大体积混凝土浇筑施工控制措施(全文)
大体积混凝土浇筑施工控制措施(全文)范本一：大体积混凝土浇筑施工控制措施一、进场前准备工作1. 确定施工计划及进场时间；2. 查看施工现场环境，针对现场情况进行技术探讨和方案评估，并制定详细的施工方案；3. 检查混凝土材料的供应情况，确保材料的质量和数量满足施工需要；4. 调查并确定施工现场的通风情况，确保施工过程中的通风良好；5. 根据施工现场情况，制定施工安全计划，并进行必要的安全培训。
二、施工准备工作1. 混凝土浇筑前的设备准备：确保混凝土泵车、搅拌机等设备的性能良好，检查设备是否完好、安装固定牢固；2. 混凝土浇筑前的模板准备：检查模板的质量，确保模板的稳定性和平整度；3. 混凝土浇筑前的地面处理：检查地面的平整度和承重能力，做好地面处理；4. 混凝土浇筑前的模板防护：对模板进行防护，防止混凝土渗透；5. 混凝土浇筑前的钢筋安装：按照设计要求进行钢筋的安装，确保钢筋的强度和稳固性；6. 混凝土浇筑前的管道安装：确保各类管道的安装质量，保证施工过程中的顺利进行。
三、混凝土浇筑工艺控制1. 混凝土配比的合理性：根据设计要求，合理调整混凝土的配比，确保混凝土的强度和稳定性；2. 混凝土浇筑的进度控制：根据施工计划和施工现场情况，合理安排混凝土的浇筑进度，确保施工的连续性和质量；3. 混凝土浇筑的浇灌方式：根据混凝土的性质和浇筑部位的要求，选择合适的浇灌方式，确保混凝土的紧密度和稳定性；4. 混凝土浇筑的震捣控制：根据混凝土的性质和浇筑部位的要求，控制震捣的力度和时间，确保混凝土的密实性和均匀性；5. 混凝土浇筑的防渗控制：根据施工现场的情况，选择合适的防渗措施，防止混凝土的渗透和泄漏；6. 混凝土浇筑的温控措施：根据混凝土的性质和施工环境的温度，控制混凝土的温度，确保混凝土的质量和强度。
四、混凝土浇筑施工质量控制1. 混凝土浇筑后的养护措施：根据混凝土的性质和养护期要求，制定合理的养护方案，确保混凝土的早期强度和稳定性；2. 混凝土浇筑后的收尾工作：对浇筑完成后的混凝土进行检查和清理，确保施工场地的整洁和安全；3. 混凝土浇筑后的质检工作：对浇筑完成后的混凝土进行质量检测，确保混凝土的质量符合设计要求；4. 混凝土浇筑后的验收工作：根据施工合同和设计要求，组织混凝土的验收，确保施工过程和质量的合规性。

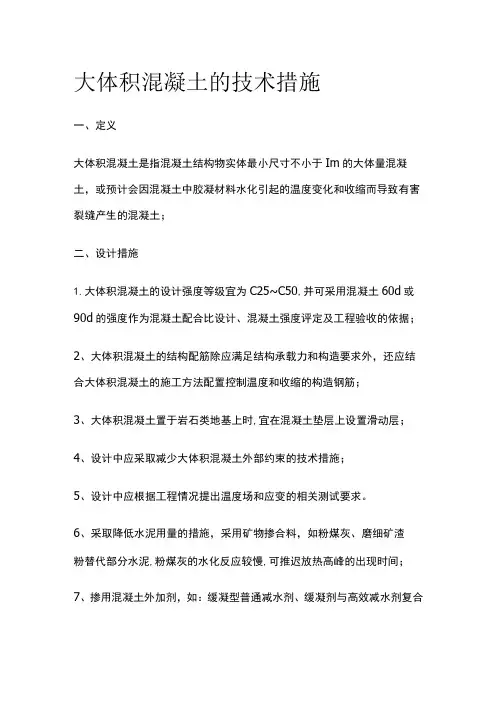

大体积混凝土的技术措施
大体积混凝土的技术措施一、定义大体积混凝土是指混凝土结构物实体最小尺寸不小于Im的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土；二、设计措施1.大体积混凝土的设计强度等级宜为C25~C50,并可采用混凝土60d或90d的强度作为混凝土配合比设计、混凝土强度评定及工程验收的依据；2、大体积混凝土的结构配筋除应满足结构承载力和构造要求外，还应结合大体积混凝土的施工方法配置控制温度和收缩的构造钢筋；3、大体积混凝土置于岩石类地基上时,宜在混凝土垫层上设置滑动层；4、设计中应采取减少大体积混凝土外部约束的技术措施；5、设计中应根据工程情况提出温度场和应变的相关测试要求。
6、采取降低水泥用量的措施，采用矿物掺合料，如粉煤灰、磨细矿渣粉替代部分水泥,粉煤灰的水化反应较慢,可推迟放热高峰的出现时间；7、掺用混凝土外加剂，如：缓凝型普通减水剂、缓凝剂与高效减水剂复合而成的缓凝型高效减水剂，达到延缓混凝土的凝结时间；8、采用水化热低的水泥，应选用水化热低的通用硅酸盐水泥，3d水化热不宜大于250kJ/kg z7d水化热不宜大于280kJ/kg;当选用52.5强度等级水泥时，7d水化热宜小于3OOkJ/kg;9、配合比设计，大体积混凝土配合比设计，除应符合现行行业标准《普通混凝土配合比设计规程》JGJ55的有关规定外，尚应符合下列规定：1）当采用混凝土60d或90d强度验收指标时，应将其作为混凝土配合比的设计依据；2）混凝土拌合物的坍落度不宜大于18Omm;3）拌合水用量不宜大于170kg/m3;4）粉煤灰掺量不宜大于胶凝材料用量的50%,矿渣粉掺量不宜大于胶凝材料用量的40%;粉煤灰和矿渣粉掺量总和不宜大于胶凝材料用量的50%; 5）水胶比不宜大于0.45;6）砂率宜为38%~45%。
二、施工措施1.大体积混凝土施工前，应对混凝土浇筑体的温度、温度应力及收缩应力进行试算，并确定混凝土浇筑体的温升峰值，里表温差及降温速率的控制指标，制定相应的温控技术措施。
大体积混凝土施工方案及技术措施
大体积混凝土施工方案及技术措施1.大体积混凝土的重点和难点分析大体积混凝土与普通钢筋混凝土相比，具有结构厚，体积大，钢筋密、混凝土数量多、工程条件复杂和施工技术要求高的特点，在混凝土硬化期间水泥水化过程中所释放的水化热所产生的温度变化和混凝土收缩，以及外界约束条件的共同作用，而产生的温度应力和收缩应力，是导致大体积混凝土结构出现裂缝的主要因素。
因此，除了必须满足普通混凝土的强度、刚度、整体性和耐久性等要求外，大体积最重要就是如何控制其温度变形裂缝的发生和开展。
由于大体积混凝土工程条件比较复杂，施工情况各异，混凝土原材料品质的差异较大，因此控制温度变形裂缝就不是单纯的问题，而是涉及到构造要求、混凝土配合材料组成和其物理力学指标，施工工艺、养护方法等方面的综合影响因素。
2.大体积混凝土施工的应对和浇筑措施2.1 为了防止混凝土的有害裂缝的发生，同时有效控制表面裂缝的发展，本工程大体积混凝土在施工方法上拟采取整体水平分层浇筑、分层捣实的方法(但必须保证上下层混凝土在初凝之前结合好，不致形成施工冷缝)，同时在混凝土内掺加优质高效抗裂膨胀剂方法，优化混凝土配合比，采用低热化的水泥、掺加优质粉煤灰和减水剂，减少水泥用量，延缓混凝土初凝时间，增长混凝土的散热时间，同时降低混凝土的出管温度加强混凝土养护，以达到控制混凝土内外温差、减少混凝土变形，防止有害裂缝的发生和开展。
2.2 本工程大体积混凝土全部采用商品混凝土，为满足混凝上浇筑的连续性，避免出现施工冷缝，必须选择生产量大质优的商品混凝土生产厂家供应混凝土，精心组织施工，混凝土供应量满足施工需求，浇筑时间内不间断供应混凝土，同时在浇筑混凝土前.应组织至少一台高速的泵机进行配合施工，以确保混凝土连续输送施工，保证混凝土施工质量。
2.3 混凝土的输送主要采用泵送，塔吊运输为辅，如承台、基础梁、梁混凝土采用泵送浇筑，对结构柱、剪力墙混凝土采用泵送与塔吊运输浇筑，所以浇筑大面积、大方量混凝土时，施工设备必须具备齐全。
大体积砼施工技术及质量控制措施
大体积砼施工技术及质量控制措施摘要：随着建筑业的快速发展，施工过程中常涉及到大体积砼的问题，由于其具有体积较大、结构厚、钢筋密等特点，因此对施工技术提出了更高的要求，只有重视大体积砼的施工问题，避免裂缝的产生，才能确保施工质量。
关键词：大体积砼施工技术质量控制大体积砼是指其最小断面的尺寸仍大于1000mm以上的砼结构，大体积砼施工技术与施工质量、工程造价、结构安全等密切相关。
因此，本文将对大体积砼的施工技术相关问题进行分析与阐述。
一、大体积砼的施工方法1、分块浇筑法：为了尽量避免大体积砼内外的温差问题，在进行施工过程中宜采取分块浇筑法。
分块浇筑法又可以分为水平分段浇筑与竖向分层浇筑两种方式，其中分层浇筑又可分为全面分层、分段分层及斜面分层三种方式。
在竣工时间较充足的情况下，可以将大体积砼的结构采取分层多次浇筑，各施工层之间的结合均按照施工缝来处理，也就是薄层浇筑技术，这种技术能充分散发砼内的水化热。
在施工过程中，应注意每道程序的间歇时间，如果间歇的时间太长，会影响竣工，同时也会使原来的砼对新浇筑砼产生约束力，进而会在上下层砼结合面产生难以发现的裂缝；如果间歇的时间过段，则可能正处在下层砼的升温阶段，表面温度高，再覆盖上层砼，就不利于下层砼的散热，也可能造成上层砼的沉降问题，提高裂缝的可能性。
2、二次振捣技术：二次振捣技术，对提高砼的抗裂性具有重要作用，大量的施工实践表明，对已经完成浇筑但尚未凝固的砼加强二次振捣工作，能有效避免砼由于水平钢筋下部产生的水分及空隙等，以此提高钢筋与砼之间的凝聚力，避免由于砼沉降而产生裂缝，并能以此降低砼内微裂的现象，提高砼的密实度，并增强砼的抗压强度约10％一20％，有效防止裂缝产生。
3、优化大体积砼的搅拌：在传统的大体积砼搅拌过程中，水分会与湿润的石子表面直接接触，在砼逐渐成形或静置的过程中，水就会向水泥砂浆和石子的界面集中，最终在石子表面形成水膜层。
在砼已经硬化后，由于存在水膜层，就会造成界面的过度层趋向疏松多孔化，减弱了硬化水泥砂浆和石子之间的粘结性，进而成为砼结构中最薄弱的环节，对砼的抗压力及其他学性能造成不良影响。
大体积混凝土施工措施
大体积混凝土质量标准及质量保证措施（一）大体积混凝土裂缝产生原因及采取的措施1、大体积混凝土的结构特性1.1升温和降温阶段混凝土内部的应力变化混凝土浇筑后，水泥放出大量的水化热积聚在混凝土体内，由于体积大不易散热，混凝土体内的温度显著升高，而混凝土表面散热较快，引起混凝土内外温差，在升温阶段混凝土内部产生压应力，表面产生拉应力。
混凝土体内升温后，随着散热，体内温度逐渐下降而产生收缩；混凝土内部的拌和水的水化和蒸发，以及混凝土的胶质体的胶凝作用，又促使混凝土硬化时的收缩，这两种收缩的同时，由于受到自身结构和基底面的约束，产生收缩应力（拉应力），如超过此龄期混凝土的极限抗拉强度，即产生收缩裂缝。
1.2表面和收缩裂缝的内在联系收缩裂缝有时会贯穿全断面，是结构破坏裂缝。
表面裂缝虽不属于结构破坏裂缝，但可以削弱断面、产生应力集中的现象，有助于收缩裂缝的开展，也不容忽视。
1.3裂缝产生的规律1.3.1温差和收缩较大，越容易开裂，裂缝越宽、越密。
1.3.2温度变化和收缩的速度越快，越容易开裂。
1.3.3地基对结构的约束作用越大，越容易开裂。
1.3.4温度变化梯度越大，承受均匀温差收缩的厚度越小，越容易开裂。
2、大体积混凝土温度裂缝控制对策2.1降低温度应力为了降低混凝土的温度应力，要求严格控制其温度的变化。
从防止混凝土出现温度裂缝前采取措施。
2.2降低混凝土内部最高温升，减少总降温差。
2.3提高混凝土表面温度，降低混凝土内部温差，减少温度梯度。
2.4延缓混凝土的降温速率，充分发挥混凝土的徐变特征。
根据上述三要素，可以采取以下具体措施：3、大体积混凝土工程施工前，宜对施工阶段大体积混凝土浇筑体的温度、温度应力及收缩应力进行试算，并确定施工阶段大体积混凝土浇筑体的温升峰值、里表温差及降温速率的控制指标，制定相应控技术措施。
4、混凝土浇筑体表面与大气温差不宜大于20℃。
大体积混凝土施工前，应做好各项施工前准备工作，查询天气预报，并于当地气象台、站联系，掌握近期气象情况，必要时应增添相应的技术措施。
建筑工程底板大体积混凝土浇筑及振捣施工要点及技术措施
建筑工程底板大体积混凝土浇筑及振捣施工要点及技术措施1.施工准备：在开始浇筑混凝土之前，需要进行充分的施工准备工作。
包括清理施工区域，确保基础表面平整、牢固，并清除任何松散物质和污垢，将基床打湿并修整好。
2.布置模板：根据设计要求和施工方案，布置好底板的模板。
模板应牢固，并能承受混凝土的压力和振动，确保施工过程中不会发生模板变形和移位。
3.混凝土材料：选择合适的水泥、骨料和掺合料，确保混凝土的强度和耐久性。
按照设计比例和施工要求，进行材料的搅拌和配制。
4.施工过程控制：在混凝土浇筑过程中，要严格控制施工过程。
避免混凝土浇注过快或过慢，以免产生孔洞或夹杂物。
要保持浇筑层的均匀和连续性。
5.振捣施工：振捣是混凝土施工中非常重要的一步。
通过振动，可以使混凝土充分流动，排除气泡和空隙，提高混凝土的密实性和强度。
振捣时要均匀、连续，并避免过分振捣。
6.环境控制：在混凝土浇筑和振捣施工过程中，要注意环境控制。
避免在极端高温或低温条件下施工，以免影响混凝土的硬化和强度发展。
在高温天气下，要采取适当的遮阳措施，防止混凝土过早干燥和开裂。
7.养护措施：混凝土浇筑完后，要进行适当的养护。
养护期间要保持底板表面湿润，防止水分过早蒸发，严禁踩踏和碰撞底板。
根据混凝土配方和环境条件，确定养护期限，确保混凝土的早期强度发展。
总结起来，底板大体积混凝土浇筑及振捣施工是一项复杂而重要的工序。
在施工过程中，需要做好施工准备，控制混凝土材料和施工过程，合理进行振捣施工，严格控制环境和养护条件。
只有做到这些，才能确保底板混凝土的质量和使用寿命，为建筑的稳定性和安全性提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大体积混凝土施工技术措施(7)
大体积混凝土施工技术措施（七）
为确保大体积混凝土施工质量，除要满足强度等级、抗渗要求，关键要严格控制混凝土在硬化过程中水化热引起的内外温差，防止因温度应力而造成混凝土产生裂缝。
以绍兴交通银行大厦地下工程为例，该工程地下1层，地上18层，基坑面积约3500平方米，基坑深5米，局部7米。
为保证地下室大体积混凝土施工质量，主要采取了如下技术措施。
优选材料，控制混凝土浇筑温度。
尽量缩短混凝土的运输时间，合理安排浇筑顺序，及时卸料；在浇筑前，用水冲洗模板降温；泵管用麻布包裹，以防日光暴晒升温。
保证混凝土浇筑质量。
浇筑采用“一个坡度、层层浇筑、一次到顶”的方针。
根据混凝土泵送时形成的坡度，在上层与下层布置两道振捣点。
第一道布置在混凝土卸料点，主要解决上部振实；第二道布置在混凝土坡角处，确保下部混凝土的密实。
先振捣料口处混凝土，以形成自然流淌坡度，然后全面振捣。
为提高混凝土的极限拉伸强度，防止因混凝土沉落而出现裂缝，减少内部微裂，提高混凝土密实度，还采取二次振捣法。
在振捣棒拨出时混凝土仍能自行闭合而不会在混凝土中留孔洞，这时是施加二次振捣的合适时机。
由于泵送混凝土表面水泥较厚，在浇筑两小时至6小时后，先用长刮尺按标高刮平，然后用木抹反复搓压数遍，使其表面密实，在初凝前用铁板压光。
既能较好地控制混凝土表面龟裂，又能减少混凝土表面水分散发。
加强混凝土的养护及测温工作。
为防止混凝土内外温差过大，造成温度应力大于同期混凝土抗拉强度而产生裂缝，应根据当时的施工情况和环境气温，采用了“蓄水法”进行混凝土养护。
具体做法是：先在混凝土表面覆盖双层麻袋，浇水湿润。
待混凝土初凝后，在基础周围砌挡水，蓄水深10厘米，养护28天。
为及时掌握混凝土内部温度与表面温度的变化值，在基础内埋设测温点20个，深度分别设在板中及距表面10厘米处，分别测量中心最高温度和表面温度，测温管均露出混凝土表面12厘米。
测温工作在混凝土浇筑完毕后开始进行，测温频率按持续28天考虑。
具体安排是：前三天，每两小时测温1次；4天至8天，每4小时测温1次；9天至15天，每6小时测温1次；16天至20天，每12小时测温1次；21天至28天，每24小时测温1次。
从测温曲线图中可以看出，基础混凝土浇筑后，中心最高温度发生在第四天，最高温度55.1摄氏度。
混凝土中心与表面温度升降基本同步上升，在前10天温差始终保持在8摄氏度至12摄氏度左右，远远低于不安全温差25摄氏度，后18天温差保持在3摄氏度左右，说明温差控制理想。
该工程基础底板混凝土养护期满后，通过检查，混凝土内实外光，质量良好，经检查未发现温度裂缝，可见完善的养护及选料等措施等起到了良好效果。
感谢您的阅读！。
