智能电网远程抄表系统
2.2.6上位机软件设计
智能抄表系统中的上位机主要用于系统设置,并且可以实时显示电 能数据和虚拟拓扑。系统设置时，根据网络系统的掉线灵敏度和电能 数据采集时间间隔，合理设计自动识别协调器和用户终端节点掉线， 打开串口，操作上位机软件上的连接按钮，可模拟显现出智能抄表系 统的网络拓扑结构和节点图。另外，上位机软件在显示网络拓扑结构 时，可提供传感器运行曲线的查看功能，电力企业通过分析智能抄表 系统中传感器的实时数据情况，进行电能分配和调整，提高电力资源 的利用率。
智能电网远程抄表系统
1 传统抄表 2 智能电网远程抄表系统 3 远程抄表系统在智能电网中的设计与实现 4 总结
传统抄表
1.1传统抄表的流程
①准备抄表所需工具 ②出行抵达目的地 ③抄表 ④记载及上报数据 ⑤数据保存
1.2传统抄表的不足之处
以往的抄表工作主要是由工作人员负责，通过对具体数据 的统计来观察电力分配，这种方式往往给工作人员带来很大的 难度，并且最终计算的精确度极易受到多种客观因素的影响， 诸如天气状况以及错抄漏抄等因素都可能会对最终费用计算结 果产生影响。不仅严重损坏了用电用户的利益，同样给电力单 位带来不好的影响。
2.1.1 概念
（1）智能电网概念： 智能电网是物联网技术的典 型行业应用，它通过传感器把各种设备、资产连接到 一起，从而对信息进行整合分析，以此来降低成本， 提高效率，提高整个电网的可靠性，使运行和管理达 到最优化。
智能电网的基本组成
2.1.1 概念
（2）智能电网远程抄表系统概念：
智能电网中，能够自动采集用户的用电负荷情况，然后 通过通信方式，由信道自动将所记录的数据和用户信息 传输回电力管理中心，并可通过自动处理数据，完成对 用户电能量的计费以及管理的系统，称为远程自动抄表 系统。
远程抄表系统在智能电网中 的设计与实现
3.远程抄表系统在智能电网中的设计与实现
• 3.1 实现系统的设计 • 3.2 实现系统的功能 • 3.3 实现系统的作用
3.1 实现系统的设计
• 远程抄表系统是建立在集成的、高速双向通信网络的基础上,通过 先进的设备技术、先进的控制方法以及先进的决策支持系统技术 的应用。
（2）集中器
收集各采集器的数据，并进行处理、储存，同时能通过无线网络和中心 管理平台进行数据交换。
2.2. 远程无线智能抄表系统
• 1、概念 • 2、ZigBee技术 • 3、6、上位机软件设计
2.2.1 概念
无线传感器网络是由大量的静止或者移动的传感器节点以自 组织和多跳的方式构成的无线网络。
3.3 实现系统的作用
• 通过远程抄表系统，电力企业可以精确地知道用户的 用电规律，从而对需求和供应进行平衡，比如在电力 供应的高峰期或是需求超过供给的时候，电力企业设 置不同的分时电价，鼓励家庭和企业将高耗电设备或 机器安排在非高峰时段运转。
• 远程抄表系统对接智能电网管理系统配套用户门户网 站后，用户通过加密的账号登录该网站后，可以看到 自己的电量消费情况、分布式发电装置产生的电量、 蓄电池的剩余可运行的时间等。
而智能抄表技术的出现和发展，使其在电能使用管理方面 有了很大的进步，能够实现抄表数据的智能量化管理，全方位 实现数据的准确采集。电力单位能够准确得知用户的用电信息， 实现用电的优化管理。
智能电网远程抄表系统
2.1认识智能电网远程抄表系统
• 2.1.1概念 • 2.1.2过程 • 2.1.3组成 • 2.1.4结构
2.2.5协调器节点设计
协调器节点接通电源后进行初始化，判断接 收的信息是否是建立连接请求,如果是，将该 终端节点添加到系统列表，分配合适的网络 地址，发送响应信息。智能抄表系统中的协 调器对接收的信息进行解析，如果判断接收 的信息是抄表数据包，通过串口进行显示， 便于电力企业和用户实时查询用电信息。
传感器节点是无线传感网络里面基本的组成部分。传感器节
点主要包括的是数据采集模块、数据处理模块、控制模块、无线
通信模块以及供电模块等，因此无线传感网络中的节点集传感与
驱动控制、计算存储及通信于一体。 数据采集模块
数据处理模块
控制模块
无线通信模块
供电模块
传感器点结构图
2.2.2 ZigBee技术
ZigBee是一种成本和功耗都很低的低速率短距离无线接入技术。 它是一种与蓝牙相类似的新兴的短距离无线技术（典型通信距 离75m，并可通过增加功率放大模块的方式提高通信距离），主 要用于传感控制应用。 具有如下特点：
2.1.2 过程
（1）将电表上显示的数值正确识别 出来，并将该数值正确传送到主控计 算机；
（2）主控计算机直接抄读现场用户 电表读数，可进行批量或个别选择抄 读，自动保存抄读的历史数据； （3）对抄收到的电表数据进行统计、 计费、双地址储存，并形成详细的用 电档案；
典型智能电网远程抄表系统 智能电网远程抄表系统
3G、4G
3G、4G
3G、4G
2.1.3 组成
2.1.4 系统结构
系统由主站及装设在居民小区的单相智能电表、采集器、路由器和集中 器构成。集中器与采集器间采用ZigBee无线传感器网络通信，路由器在集中 器与采集器间起数据路由作用。硬件方面上，最主要的两部分就集中器和采 集器。
（1）采集器
采集器通过RS-485总线最多挂接32台单相智能电表。采集器实现的主要 功能有：实现对智能电表的小时冻结、日冻结、月冻结和瞬时电量等数据的 采集及存储;记录与各电表间的通信状态;记录各种事件;对电表进行对时;响应 集中器的数据要求及参数设置命令。
在智能电网中，远程抄表系统的设计与实现，不仅可以使 得智能电网的管理任务和数据误差得以减少，而且还能够 加强与用户之间的互动,并且能够将用户的需求及时反映到 电网的运行控制中，最终能够使得电力资源得以合理的 配置，这样做不仅可以节约一定的电力，而且使得成本得 以降低，最终促使整个智能电网向着信息化、自动化以及 互动化的方向发展。
• 它主要包括五个部分: • (1)数据采集模块； • (2)数据传输模块； • (3)数据管理处理分析统计模块； • (4)Web服务器； • (5)支户端。
3.2 实现系统的功能
•
其系统具有以下主要功能:
3.2.1自动抄表：远程自动或无线抄表，应用范围广，操作方便，避免人工抄表浪费工时，不准确、 不及时、不经济的缺点。 3.2.2故障查询：批量采用抄表系统后抄表系统的维护成为一个大问题。因此抄表系统具有智能诊断 的功能，不但能够准确、迅速地找到故障，而且能够指导维修人员迅速排除故障。 3.2.3数据采集方便实时：采集数据更方便，更频繁。如每日的用量数据、每月平均用量、年内平均 用量数据、年内最大用量数据；还有如表计安装时间、型号、维护次数、更换信息、异常数据信息 等等。 3.2.4数据查询：实时显示电表的显示值，及时了解统计用电量，尽可能的节省电力配合节约用电措 施，实施节电用电考核管理。 3.2.5数据分析：系统自动计算用电量，数据库进行分析、统计，计算每天、每月的数字和用电走势, 提供曲线图和报表，为生产计划提供参考依据。
①
数据传 输速率 低
② 功耗低
③
数据传 输可靠
④
网络容 量大
⑤
自动动 态组网、 自主路 由
⑥ 兼容性
⑦ 安全性
⑧
实现成 本低
2.2.3 软件设计
在无线智能抄表系统中，ZigBee技术采用星型的网络结构,协调 器直接和用户终端节点实现通信，极大地提高了智能抄表系统 的通信速率和质量。
ZigBee技术在智能抄表系统中的应用，用户终端电能采集设备 和协调器建立连接后，定时发送抄表数据,然后协调器将数据再 传输给智能抄表系统的PC机，在整个过程中，协调器可发挥显 示抄表数据、接收数据、建立网络连接的功能。
终端节点
终端节点 终端节点
协调节点
终端节点 终端节点
终端节点
终端节点
2.2.4终端节点设计
终端节点接通电源后，首先进行初始化，然 后向智能抄表网络系统中发送请求，协调器 发出响应请求，终端节点收到响应后再向协 调器发送建立连接的请求，当协调器正确处 理连接响应后，终端节点入网成功，协调器 和终端节点之间建立数据通信连接通道。
总结
近年来,我国经济快速发展，各个领域的电力需求大幅上涨， 传统的抄表技术存在很多弊端，已经难以满足我国电网发展要 求，智能抄表技术结合多种现代化科学技术,特别基于ZigBee 技术的无线智能抄表系统，在未来发展过程中，应加大研究力 度,进一步完善和优化ZigBee无线智能抄表系统设计,推动我国 智能电网智能抄表技术的可持续发展。
远程抄表原理
远程抄表原理
远程抄表原理是通过无线通信技术实现对电、水、气等公共设施的抄表操作。
其基本原理是将传感器安装在被测量的仪表上，用于采集仪表的读数，并将读数转换为数字信号。
通过无线模块将数字信号传输给远程服务器或控制中心。
具体而言，远程抄表系统包括三个主要组成部分：传感器、数据采集器和数据传输器。
首先，传感器安装在被测仪表上，用于实时采集仪表的读数。
传感器可以根据被测设备的类型而不同，例如电表可以使用光电传感器，水表可以使用压力传感器，气表可以使用流量传感器等。
其次，数据采集器用于接收传感器发送的读数，并将其转换为数字信号。
数据采集器通常包括微控制器和模数转换器，它可以对传感器采集到的模拟信号进行数字化处理，然后将其存储在内部存储器中。
最后，数据传输器将数字信号通过无线通信技术传输给远程服务器或控制中心。
数据传输器可以使用各种无线通信技术，如GPRS、NB-IoT、LoRa等。
通过与数据采集器配合工作，数
据传输器可以实现将采集到的读数传输给远程服务器。
整个远程抄表系统通过对传感器的实时读数采集和无线数据传输，实现了对公共设施的远程抄表。
这种无需人工干预的抄表方法提高了效率，减少了人力成本，并提供了准确和及时的数
据供应。
对于公共设施管理部门和用户来说，远程抄表系统能够提供更方便、快速且准确的抄表服务。
人工智能技术在电力行业中的应用——智能电表
人工智能技术在电力行业中的应用——智能电表随着科技的不断进步，人工智能（AI）技术正在广泛应用于各个领域，而电力行业也不例外。
智能电表是智能电网建设的重要组成部分，在电力行业中有着广泛的应用。
本文将探讨智能电表在电力行业中的应用，以及它所带来的益处和挑战。
智能电表是什么？智能电表，又称数字电表或远程抄表系统，是能够自动读取并记录电力用量的电表。
与传统电表不同的是，智能电表使用先进的通讯技术，包括无线通讯、电力载波通讯和互联网通讯技术，实现电能计量、远程数据采集、远程预付费、远程控制和各种电能质量分析等功能。
智能电表的应用智能电表在电力行业中的应用非常广泛，以下列举几个典型的应用场景。
1. 实现电能计量传统电表通常需要人工抄表，过程繁琐、费时费力，而智能电表可以实现远程自动抄表，减少了人力成本和误差。
2. 远程数据采集智能电表重要的功能之一是远程数据采集，即通过通信网络，将电表所采集的数据实时传输到中心服务器，供电力公司和用户进行实时查询和分析，从而及时了解电力使用情况。
3. 远程预付费电力行业中，传统的预付费方式往往需要用户到营业厅进行充值，使用不便。
智能电表采用在线预付费方式，用户可以通过网站、手机APP等多种渠道进行预付费，充值过程方便快捷，同时也降低了营业厅员工的工作量。
4. 远程控制智能电表的远程控制功能可以实现对用户用电设备的远程开关控制，使得电力公司可以迅速控制用户用电，并根据实际用电情况进行合理调控，从而更好地维护电力网络稳定运行。
智能电表的益处智能电表的应用带来了很多益处，以下列举几点。
1. 节省成本传统抄表方式需要耗费大量人力，而智能电表的远程自动抄表方式可以省去人力成本，同时方便了用户的水、电、气的抄表，以及让抄表数据更新更快更准确，有效减少了人工统计成本。
2. 提高效率智能电表可以实现电能计量和远程数据采集，节省了人力资源，有效提高了工作效率。
同时电力公司也可以根据智能电表所采集的数据进行实时预警，防止事故发生，提升了电网应急处理能力。
远程抄表系统解决方案
1.技术方案本项目所要求的软件系统应按照三层结构的原则，将本文件所描述的业务功能和相关需求进行集中、统一的规划和整合，使本系统成为一体化的、信息资源充分共享的综合性的业务处理平台，为客户提供个性化的服务，具备满足未来业务发展需要、满足实时处理的能力。
1.1总体技术要求本系统应确保系统正常运行所需的管理、运营、维护等有关的全部软件，并是成熟的最新版本的软件系统。
•先进性系统具有一定的先进性，考虑到较长时期内的需求，在较长一段时间内不落后。
•实用性系统具备最佳的实用性，切实解决电业部门的需求，满足实用化运行要求。
•开放性系统立足于现有系统，采用当今最新技术和最广泛、流行、成熟的有关标准、协议及其相关产品，使系统具有良好的开放性、可扩展性，硬件、软件按模块化方式设计，可根据系统扩展的需要进行灵活配置。
•灵活性系统支持多种规约和通信手段，以支持多厂家设备的接入，适应网络技术的发展；可支持多种数据采集方式，接收不同来源的数据，以支持电力市场运营结算所需的大量的、复杂的数据采集和处理要求•可扩展性系统采用网络结构方式，充分考虑了用户今后变电站规模及功能扩展的需要。
随变电站规模和系统的扩大、采集点的增多，通过增加系统厂站数目和采集点数目就可完成，不影响系统的可靠性和稳定性。
系统具备硬、软件的扩充功能，支持系统结构的扩展和功能的升级，系统所提供的支持软件能支持用户进一步开发应用软件，以期实现原系统的增值。
•安全性系统具备完善的安全保密措施和用户权限管理功能，确保作到严格防止非法入侵和严禁对原始数据的修改，计算数据的修改必须在规定的权限范围内进行。
其次，系统可检测数据的有效性和合理性，对检查结果进行修改并做相应标记，然后进行统计分析和考核结算。
整个平台系统主节点、分节点均采用双机热备的方式，避免某个网络某台服务器或前置机异常而造成整个系统停止运行的弊端，保证了系统安全可靠的运行。
•连续性系统保证全年365*24小时都提供连续服务，并确保数据的完整性。
基于单片机的远程智能电表抄表系统设计
基于单片机的远程智能电表抄表系统设计远程抄表技术是一个集电能表数据采集、传输、存储、共享等功能于一体,以达到为客户、电力企业的电费、计量等数据应用部门服务的自动化系统。
本文以当前电能计量与抄表系统的发展背景为依据,提出了基于单片机的远程智能抄表系统。
自动抄表改变了以往人工抄表的服务方式,实行无人查表,由物业管理公司或供给公司在控制中心集中抄收,避免了因人工抄表所造成的错抄、漏抄、估抄、抄表时间跨度大、工作效率低、存在安全隐患等弊端。
既节省了人力物力,也提高了安全性。
本文主要设计完成了以AT89C52单片机为控制核心,具有电量测量和数据通信功能的智能型电能表,为了实现智能电能表的各种功能,在硬件设计中采用了多种芯片,并提出了多种基于单片机的自动抄表系统网络结构。
硬件设计主要设计模块如下：(1)智能电能表计量模块中的单相电量计量芯片ADE7755和三相电量计量芯片ATT7026与单片机的接口电路。
(2)数据采集器、数据集中器接口电路设计。
在软件设计部分主要实现了智能电能表的主程序和部分重要功能程序流程设计。
在最后对系统的干扰进行了分析,并在硬件和软件上提出了抗干扰措施,着重分析了智能电能表误差产生的来源和误差调整的方法。
远程抄表系统介绍
远程抄表系统远程抄表：是指利用和机、传感等技术自动读取和处理表计数据，将城市居民的用水、电、气信息加以综合处理的系统。
自动抄表技术使各水、电、气公司及物业管理部门从根本上解决了入户抄表收费给用户和抄表人员带来的麻烦，避免了许多不必要的纠纷。
准确而便捷的收费系统，不但能提高管理部门的工作效率，也适应用户对用水、用电、用气缴费的需求。
一.远程自动抄表系统概述现在最常见的远程自动抄表系统是采用分线制集中抄表方式，即由采集器定时顺序采集来自多路分线连接的水、电、气表信号并进行数据处理、存储，各采集器之间采用总线制连接，最后连接至计算机。
其典型特点是各户表通过分户线连接至采集器位置。
系统一般分为四层次结构；现场采集器、服务器（区域管理器）、通信控制器、管理器中心，部分产品还会附带一个掌抄器。
系统结构如下图所示：1．现场采集仪器：完成对现场表具输出数据的采集，一般一个采集器可以对多个基表进行采集。
但是目前支持一个采集器对几种不同种类的基表同时进行采集的产品不是很多。
2．服务器（区域管理器）：以多机通信方式采集数据采集器中的表数据，然后进行处理、存储，并通过通信总线与总控制室的系统管理中心的计算机相连。
一个服务器可以连接几十个数据采集器（视系统通信方式定）。
3．通信控制器：连接服务器与管理中心的计算机对信号进行协议转换。
4．管理中心：管理中心由多媒体计算机和系统管理软件组成。
安装在物业管理中心处。
可以通过借口连接至营销系统。
可以借助internet技术，将管理中心的计算机与电力、水、煤气或其他代收费部门的网络相连接实现网上抄收，上网用户可以在线查询自己的费用情况，方便实用，并可扩展到电子商务，实现网上付费。
二．电力远程抄表1、当前表端获取数据方式人们知道，要将机械表转换为数字表，都必需将机械转动的角度（角位移）转换为可计数的信号。
最原始的转换是利用机械触点开关以形成脉冲。
在上世纪八十年代，光电技术逐步普及，得到了广泛应用。

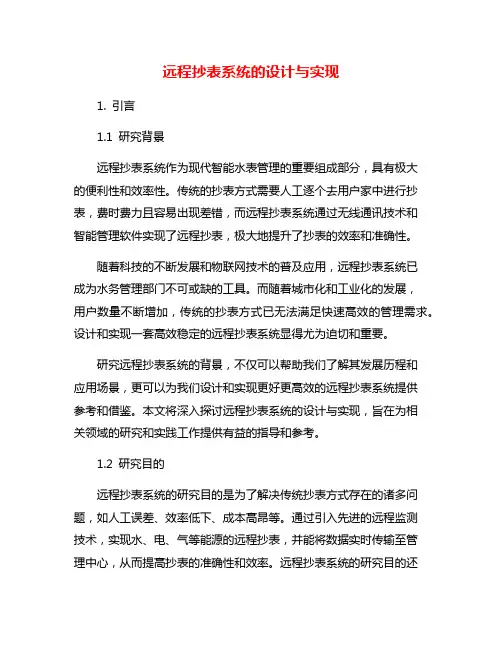

远程抄表系统的设计与实现
远程抄表系统的设计与实现1. 引言1.1 研究背景远程抄表系统作为现代智能水表管理的重要组成部分，具有极大的便利性和效率性。
传统的抄表方式需要人工逐个去用户家中进行抄表，费时费力且容易出现差错，而远程抄表系统通过无线通讯技术和智能管理软件实现了远程抄表，极大地提升了抄表的效率和准确性。
随着科技的不断发展和物联网技术的普及应用，远程抄表系统已成为水务管理部门不可或缺的工具。
而随着城市化和工业化的发展，用户数量不断增加，传统的抄表方式已无法满足快速高效的管理需求。
设计和实现一套高效稳定的远程抄表系统显得尤为迫切和重要。
研究远程抄表系统的背景，不仅可以帮助我们了解其发展历程和应用场景，更可以为我们设计和实现更好更高效的远程抄表系统提供参考和借鉴。
本文将深入探讨远程抄表系统的设计与实现，旨在为相关领域的研究和实践工作提供有益的指导和参考。
1.2 研究目的远程抄表系统的研究目的是为了解决传统抄表方式存在的诸多问题，如人工误差、效率低下、成本高昂等。
通过引入先进的远程监测技术，实现水、电、气等能源的远程抄表，并能将数据实时传输至管理中心，从而提高抄表的准确性和效率。
远程抄表系统的研究目的还包括提升能源管理的智能化水平，为用户提供更加便捷的服务体验，降低企业的运营成本，同时为环保节能事业做出贡献。
通过本研究，可以进一步推动远程抄表技术的发展，提升其在能源管理领域的应用价值，推动行业发展。
【字数：131】1.3 研究意义远程抄表系统的设计与实现在当前社会中具有重要的意义。
远程抄表系统的推出可以极大地提高抄表效率和准确性，降低人力资源成本，提高工作效率。
通过远程抄表系统的应用，可以实现智能化管理和监控，及时发现和解决问题，提高供水、供电等公共设施的运行效率和质量，确保用户的正常使用。
远程抄表系统的推广应用也有利于推动科技进步，促进信息化建设，推动传统行业向现代化转型升级。
远程抄表系统的研究与应用具有重大的社会意义和经济效益，在提高行业发展水平、促进社会进步和节约资源方面具有重要的推动作用。
远程抄表系统的设计与实现
远程抄表系统的设计与实现远程抄表系统是一种通过网络实现抄表信息获取的系统，其设计与实现需要考虑以下几个方面。
一、系统需求分析1. 系统功能需求：远程抄表系统应该具备抄表、查询、统计、报警等功能。
通过网络实现抄表数据的自动收集、传输和存储，以及报警等功能，方便管理部门实时监控设备运行状态。
2. 系统性能需求：应该满足高并发、高可靠性、低时延、可扩展性等性能要求。
3. 系统安全需求：应该具备严格的安全措施，防止数据泄露、篡改等恶意行为。
4. 系统用户需求：应该具备友好的用户界面，方便使用者使用。
同时还需要考虑设备厂家和水电等管理部门的需求。
二、系统设计1. 系统架构设计：远程抄表系统采用分布式系统架构，包括前端采集系统、传输层和后台数据中心。
前端采集系统负责数据采集和控制，传输层负责数据的传输和存储，后台数据中心负责数据处理、统计和报警。
2. 系统设计原则：应该采用面向对象的设计原则，实现高内聚、低耦合的系统设计。
另外应该采用可重用性、可维护性、可扩展性等设计原则。
3. 系统硬件设计：应该选用高性能、低功耗、稳定可靠的硬件设备，具备良好的安全性和可维护性。
4. 系统软件设计：应该采用跨平台、模块化、并发性好以及易于扩展的软件开发工具。
具体可以选用Java、Python或C++等编程语言进行系统开发。
三、系统实现1. 前端采集系统：选用传感器和电子表等设备，采用数字化输出方式，并利用集成电路和单片机等技术，实现设备信息的实时采集和异地传输。
2. 传输层实现：在前端采集设备和后台数据中心之间搭建传输层，通过网络传输数据。
具体实现可以采用ZigBee、GPRS、3G、4G等技术。
3. 后台数据中心实现：数据中心包括数据存储、处理、分析和统计，以及报警等功能。
数据处理采用多线程技术，能够同时处理多个数据请求。
报警功能采用短信或邮件方式，通过提醒方式实现对设备管理的有效监控。
4. 安全措施实现：保证数据的安全性采用信息加密、数字签名等技术。
远程抄表系统、远程抄表系统方案
表具管理
通信卡管理
五
06 权限管理版块
角色设置
操作员设置
● 创建、删除、修改操作员信息 姓名、 部门、 电话 管理类型 ......
● 创建、删除、修改管理角色 超级管理员、 管理员、 浏览用户 ......● 为不同角色分配使用权限
1、兼容多种无线抄表方式。2、监测用户用水过程数据。3、及时发现用水异常情况。4、对表具进行科学管理。5、通过数据分析可发现配表、漏失等诸多问题。
完美解决！
一
服务器
抄表员计算机
手机近距离抄表抄表中心源自GPRS/CDMA远程抄表
433MHz/GPRS接力抄表
二
系统组成
抄表方式和抄表设备的选择
抄表方式
抄表设备的介绍
◆ 可抄脉冲(PI)、串口(RS232/RS484)输出的流量仪表。◆ 采用433MHz 无线传输数据。◆ 历史记录存储。◆ 电池供电，电池寿命2-5年。◆ 防水、防潮，防护等级IP68。◆ 通信距离：空旷环境下传输距离＞2.5千米； 表井内向地面传输距离＞150米。
设备名称
设备图片
适用条件
人工智能抄表
手机无线抄表设备
1、水表/流量计安装在表井内。2、抄表员每月定期到现场抄表。
远程自动抄表
电池供电GPRS/CDMA抄表终端
1、水表/流量计安装在表井内。2、表井内GPRS/CDMA信号质量好。
市电/太阳能供电GPRS/CDMA抄表终端
1、水表/流量计安装在表井外。2、具备市电或太阳能供电条件。
三
抄表设备
1、电池供电433MHz抄表终端
抄表设备
DATA-6218
◆ 可抄脉冲(PI)、模拟量(AI)、串口(RS232/RS484)输出的流量仪表。◆ 采用GPRS/CDMA无线传输数据。◆ 大容量数据存储。◆ 电池供电，电池寿命1-5年。◆ 防水、防潮，防护等级IP68。◆ 工作模式：定时抄表、定时上报。
远程抄表系统方案
远程抄表系统方案1、设计标准1）DL/T645-1997 《国家电网电表通信协议规约》2）DL/T698 《国家电网多功能电表通信协议规范》3）GB/T 18460.1 《预付费售电系统总则》4）IEEE802.11b/g标准《无线网络规范》5）DL/T614 《多功能电能表设计规范》6）Q/GDW356 《国家电网公司企业标准》7）GB/17215.321-20082、系统设计2.1系统结构图远程抄表管理系统该远程抄表系统主要由智能电表、485转TCP/IP 转换器、公网、服务器（管理软件）、客户羰等部分组成。
其中智能电表通过485协议与485转TCP/IP 转换器相连。
485转TCP/IP 转换器通过公网与服务器相连。
上层管理软件对应用进行管理。
本系统在硬件上由客户端、服务器、485转TCP/IP 转换器和智能电表等组成： 1）服务器：用来发送监测中心计算机的指令和接收控制器传输的电度表的信息，通过网络通信接口送入计算机，为客户端服务。
2）采集终端（485转TCP/IP 转换器）：通过485转TCP/IP 转换器来转换信号与服务器相连。
3）客户端：人工操作设备，用来采集智能电表，同时向电表发送各种指令。
4）智能电表：智能计量与管理用户的用电情况，通过485接口与采集器连接传送数据。
5）针对村、乡的组网可以采用移动4G 、无线、有线设备进行数据的传输。
6）针对市、省可采用光纤的组网方式。
2.2软件体系结构该平台采用基于SOA+PaaS 的典型应用架构，可承载智能采集方面的扩展性应用，平台架构示意图如下：云资源管理基础设施层（RFID+传感）数据层（数据库引擎、Hadoop+Hive 与Cassandra ）中间层（中间件+WEB 服务）应用表现层信息安全管理路网仿真管理…User RequirementApplication System应用 系统运维中心用户1.平台即服务：PaaS2.软件即服务：SaaS服务模式Web Service用户数据中心行业用户互联网用户基于SOA+PaaS 的车联网®公共服务平台（可承载RFID 和其他感知应用）Web Service3.设施即服务：IaaS运维配置管理网络传输层平台支撑省、市、乡镇范围的新一代智能远程抄表系统应用，其主体为运维中心。
远程抄表系统设计方案
远程抄表系统设计方案目录一、系统概况 (5)二、远程抄表系统方案 (6)三、总的系统构成 (9)四、产品实物图 (10)五、DCGLW2-TQ201R型无线采集器 (10)六、远程抄表管理中心软件说明 (10)一、系统概况随着供电自动化以及城乡电网改造的不断深入，涉及到千家万户和用电大户的电能量管理和抄表计费已成为电力部门关心和重视的热点问题，尽管目前已有通过各种有线，红外，无线等通讯方式，对电能量进行管理和各种表计数据进行抄录，但在具体应用和项目实施过程中，都遇到数据抄录不稳定，施工困难，费用高昂等问题。
我公司长期从事电力自动化，GPRS远程数据通讯等产品的研制和开发，针对目前电力部门电能量管理和表计数据抄录，远程编程、校时存在的问题，提出了GPRS远程电能量管理和表计数据抄录系列方案，采用先进的计算机网络技术和无线数据通讯技术，完成各种数据和控制信号的双向传输。
本系列方案在同龙电、三星、恒通、威胜、浩宁达、华立、ABB、斯伦贝谢的产品配套使用，以及电力自动化项目改造过程中，获得用户广泛好评。
我公司采用了业内最先进的GPRS技术、及主研制的三级自动中继路由电台、与国内多家电表厂家合作推出了基于GPRS远程抄表系统，有着性能可靠、运行费用低廉、功能齐全的优点。
已经在国内多家电业局开通运行，反映良好。
二、GPRS远程抄表系统方案GPRS远程抄表系统是针对电表的抄表工作而设计的一个大规模的远程抄表通讯网络系统。
它溶合了业内最先进的GPRS技术，结合了本公司多年来GPRS远程抄表的经验，以及多年来的GPRS数据传输经验，是一套造价及运行费用低廉、组网方便、可扩展性强的大型GPRS远程抄表系统。
该系统由中心数据后台计算机、中心后台软件、中心数据库服器、GPRS 服务器、DCGL321-ZPG8201型电能采集终端、带RS485接口的电能表、以及手抄器。
该GPRS远程抄表系统适用于对一个城市区域或城市小区的电表进行全自动远程抄表管理。
