数显脉搏测试仪课程设计报告
最新脉搏测试仪设计报告
脉搏测试仪设计报告摘要：本系统以ST12C5A60S2单片机为核心，利用红外线发射二极管和接收二极管作为信号检测传感器，通过LM324信号放大电路，最终使用四位一体数码管作为显示器件。
系统利用红外对管将人体心脏跳动使血管中血液饱和程度的变化将引起光的强度发生的变化，红外接收二极管的电流也跟着改变，导致红外发射管输出脉冲信号，经过由LM324构成的放大电路将脉冲信号放大整形，传送至单片机进行信号计算处理，最后将数据结果送到数码管进行显示。
由此来对人体心率的数据进行测量。
关键词：ST12C5A60S2、红外线发射二极管、接收二极管、LM324、MY3641AHAbstract：The system is based on the ST12C5A60S2 single-chip microcomputer as the core, with the infrared emitting diode and receive diode as sensor, signal amplifier circuit with LM324 as the core device, with 2MY3641AH four in one as a digital control display device. Through infrared to control the human beating heart vascular blood saturation degree of change will cause the light intensity changes, the infrared receiving diode current also change, resulting in the infrared emission tube output pulse signal, after which is composed of LM3243stage amplifying circuit amplifies the pulse signal is transmitted to the single chip microcomputer, signal processing, finally the data sent to the digital tube display. According to the data measured on human heart rate.Key words: ST12C5A60S2, infrared emitting diode, receiving diode, LM324, MY3641AH目录1. 设计目标2. 设计总体框图一、系统方案论证二、理论分析与计算三、电路与程序设计3.1 硬件电路设计3.1.1 控制器ST12C5A60S23.1.2 信号采集电路3.1.3 信号放大、整形电路3.1.4 单片机处理电路3.1.5 数码显示电路3.2 软件程序设计3.2.1 主程序流程3.2.2 定时器中断程序流程3.2.3 INT中断程序流程3.2.4 显示程序流程四、系统测试结果分析1．测试使用的仪器设备2．测试方法3．测试数据4．测试结果分析五、心得体会六、参考资料附录1：硬件设计图1. 设计目标1） 设计一个脉搏测试仪；2） 能显示30~300次的脉搏跳懂次数； 3） 能绘制出测试变化波形。
数显脉搏测试仪课程设计 精品

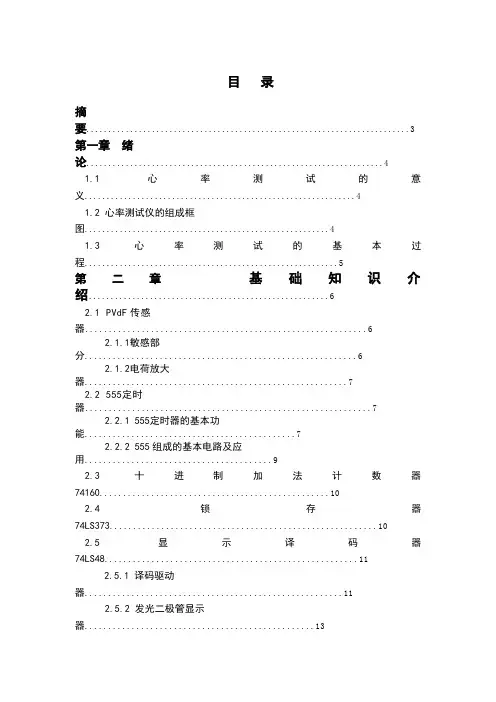

目录摘要 (3)第一章绪论 (4)1.1 心率测试的意义 (4)1.2 心率测试仪的组成框图 (4)1.3 心率测试的基本过程 (5)第二章基础知识介绍 (6)2.1PVdF传感器 (6)2.1.1敏感部分 (6)2.1.2电荷放大器 (7)2.2555定时器 (7)2.2.1 555定时器的基本功能 (7)2.2.2 555组成的基本电路及应用 (9)2.3 十进制加法计数器74160 (10)2.4 锁存器74LS373 (10)2.5 显示译码器74LS48 (11)2.5.1 译码驱动器 (11)2.5.2 发光二极管显示器 (13)2.6 数值比较器74LS85 (13)2.6.1 74LS85的逻辑功能图和引脚图 (13)2.6.2 74LS85实现的逻辑功能 (14)第三章电路设计 (15)3.1 传感器模块 (15)3.1.1 传感器的选择 (15)3.2 放大模块 (15)3.2.1 放大电路 (15)3.3 整形模块 (16)3.3.1 电路图 (16)3.3.2 电压比较器 (17)3.3.3 单稳态触发器 (17)3.4 计数模块 (17)3.4.1 计数电路 (17)3.4.2 设计说明 (17)3.5 定时模块 (17)3.5.1 电路设计 (17)3.5.2 计算说明 (17)3.6 译码显示模块 (18)3.6.1 设计电路图 (18)3.7 数值比较模块 (1)3.7.1 设计电路图 (19)3.7.2 比较原理说明 (19)3.8 报警模块 (20)3.8.1 报警电路........................................................20.3.8.2 工作原理 (20)第四章电路综合 (21)4.1 整体电路介绍 (21)4.2 整个电路工作过程 (21)第五章总结 (22)参考文献 (23)附图............................................................................ (24)毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
数显式脉搏计数器.
课程设计数显式脉搏测试仪设计班级学号学生姓名指导教师课程设计任务书课程名称数字逻辑课程设计课程设计题目数显式脉搏测试仪设计课程设计的内容及要求：一、设计说明与技术指标设计一个数显式脉搏测试电路，技术指标如下：①测试时间为1分钟。
②实时显示脉搏数，1分钟时停止，并提醒。
③利用脉冲或者正弦波模拟脉搏传感器输出。
④要求用数码管显示时间。
二、设计要求1．在选择器件时，应考虑成本。
2．根据技术指标，通过分析计算确定电路和元器件参数。
3．画出电路原理图（元器件标准化，电路图规范化）。
三、实验要求1．根据技术指标制定实验方案；验证所设计的电路，用multisim软件仿真。
2．进行实验数据处理和分析。
四、推荐参考资料1. 彭介华.电子技术课程设计指导[M].北京：高等教育出版社2. 孙梅生，李美莺，徐振英. 电子技术基础课程设计[M]. 北京：高等教育出版社3. 梁宗善. 电子技术基础课程设计[M]. 武汉：华中理工大学出版社4. 童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年五、按照要求撰写课程设计报告成绩评定表：指导教师签字：年月日一、概述随着人们生活水平的提高，心脏疾病的发病率呈上升趋势，已成为威胁人类身体健康的杀手之一，因为心脏病的发作具有突发性和随机性，所以为患者进行实时的测量监控已成为必然的趋势。
随着电子科技的不断发展，生命科学和信息科学的结合越来越紧密，许多研究人员都投身于人类的健康事业中。
心率：用来描述心动周期的专业术语，是指心脏每分钟跳动次数，已第一声为准，心电信号是一种非常弱且频率较低的一种信号，一般幅值在0.05 到 5 毫伏之间，频率在0.05 到100HZ 之间，脉搏波：人体心室周期的收缩和舒张，导致主动脉的收缩和舒张，是血流压力---波的形式从主动脉根部开始沿着动脉系统传播，这种波称为脉搏波。
脉搏波所呈现的形态强度，速率和节律等方面的综合信息，反应出许多生理的血流特征，而心率的测量是一种评价人生理状况很好的方法。
数字脉搏计课程设计报告
天津大学电力电子课程设计报告课题名称：数字脉搏计实验人：自动化1班淦智权同组人：自动化1班李得铭2014年12月25日一、设计任务及要求：设计、组装一个数字脉搏计。
（1）用十进制数字显示被测人体的脉搏每分钟跳动的次数，测量范围为20~200次/分。
（2）在短时间（5秒、15秒）内测量出每分钟的脉搏数。
（3）测量误差±4次/分。
（4）锁定每分钟的脉搏数，分别要求：①显示计数过程，并保持计数结果。
手动清零。
②不显示计数过程，锁存为计数结果。
自动清零，自启动计数。
注：5S和15S由开关控制。
二、电路设计方案及原理(一)总方案原理图：对于方案选择，由提供的PPT上的方案的原理框图，我们决定按该框图进行分析，不过在每个框图部分实现会有多种方案并进行有计划的结合实际的改造。
1、模拟信号处理（设计并仿真）对于脉搏信号的放大、滤波、整形部分采用 MultiSim或PSPICE仿真实现。
脉搏信号放大器（仿真）输入：1mV、1.2Hz输出：能够驱动CMOS数字芯片性能指标：电压增益：大于1000倍通频带：0.15Hz —30Hz仿真要完成的主要任务：功能分析、指标测量。
2、给定条件实验箱一台：直流电源、面包板、连续脉冲信号等元器件：锁相环 CD4046计数器（可预置数的4位二进制计数器） CD4526计数器（二——十进制同步加计数器） CD4518计数器/分频器（14位二进制串行计数器/分频器） CD4060译码器 74LS48数码管 LG5011AH(实验箱上74LS48已与数码管连接好）缓冲器（反相器）电阻、电容若干数电实验中常用芯片三、各单元部分设计及电路实现(一)仿真阶段对于仿真部分的要求题目要求如下：输入：1mV、1.2Hz；电压增益：大于1000倍；通频带：0.15Hz—30Hz我们采用的multisim仿真，仿真阶段有三个部分，分别是：放大，滤波及整形。
放大是要将采集到的微小的脉搏信号放大成可读取的信号；滤波是为了滤去杂波；整形是为了将正弦信号转化为方波，方便计数1、放大部分对于放大，我们用的是最基础的放大器放大方法，由于电压增益大于1000，我们决定放大3000倍，采用三个LM324器件，进行10*10*30三级放大，具体参数见下图。
数字脉搏计 实验报告
数字脉搏计课程设计实验报告【设计任务与要求】1、要求用十进制数显示被测人体脉搏每分钟跳动的次数，测量范围30～160次/min；2、要求在短时间内（5s、15s）测出脉搏数/每分钟；3、测量范围要求在±4次/min以内；4、要求锁定每分钟脉搏数，将测量结果通过数码管出来，共分为显示计数过程，不显示技术过程两种方案；5、要求采用手动清零、自动清零（自启动）两种方式。
【课程方案原理框图】【课程方案】1、信号发生与采集将脉搏跳动信号传感器转换为与此相对应的电脉冲信号；2、放大电路把传感器的微弱电流放大，微弱电压放大，采用高输入阻抗的非门进行放大；3、低通滤波滤除空气中的高频，只让低频脉冲信号通过。
对脉搏信号进行采集的时候，空气中交流工频干扰最大，根据有源滤波原理将其滤除。
4、整形电路可用两个非门组成的施密特触发器对放大后的信号进行整形；5、定时电路用555定时器组成多谐振荡器，达到5s、15s的精确计时；6、通过计数、译码、显示读出脉搏数，并以十进制数的形式由数码管显示出来。
数码管采用共阴数码管。
【单元电路设计与参数计算】1、信号发生与采集：通过陶瓷压电传感器对脉搏进行采样收集。
2、放大与滤波电路：将5mV的正弦信号放大为5V的正弦信号，即差模电压增益为1000。
图示为用LM324设计的同相放大器，其输出信号，Vi 为幅值为5mV 的输入信号。
则另：倍。
，即正弦信号放大了可得10001000,321,33≈=Ω==Ω=Vi VoAv K R R M RVi R R Vo )131(+=左图为二阶低通滤波器电压增益随频率变化曲线，在f=f o 之后随f 增加，增益急剧下降，从而达到低于f 频率通过的效果图示为二阶压控电压源低通滤波电路其实质是通带增益接近1的同相比例放大电路和滤波电路整合而成，通带增益A vP =451R R +≈1，截止频率为RCf π21=，令nF C C K R R 80021,176==Ω==，则f ≈200Hz 。
数显式脉搏测试仪
*＊＊＊大学电子课程设计———数显式脉搏测试仪学院：专业、班级:姓名：学号:指导老师：2014年1２月电子实习目录一实习设计目得、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、3二设计引言以及设计概述…………………………………………………………３1引言2概述3目得4意义５要求6内容7要解决得主要问题三设计方案得论证（理论依据与多种方案得分析比较) (4)四设计画出总得原理框图,简述工作原理 (7)五设计各单元模块，阐述工作原理 (8)（参数计算选择、元件功能、芯片引脚功能、线路连接、工作原理、验证过程)1 传感器…………………………………………………………………………８２放大与整形……………………………………………………………………９3 倍频电路………………………………………………………………………１4 定时电路 (1)０5 计数译码显示…………………………………………………………………１2六调试各单元模块（调试原理与调试方法) (15)1放大电路测试 (1)５2倍频电路测试 (16)3、定时电路测试…………………………………………………………………１74、电路整体性能测试 (18)七绘制总原理图，详细阐述工作原理 (18)八心得体会…………………………………………………………………………２2九参考文献 (22)一、实习设计目得实习就是对学生运用所学专业理论知识与实践操作技能得一次检验,使学生得到一次全面、系统得实践训练,以巩固所学得理论知识,加强实际操作、独立工作与解决实际问题得能力.同时,培养严谨求实、团结协作、吃苦耐劳、遵守纪律得良好作风，通过设计实习可达到以下目得:（１)加深对所学理论知识得理解，更熟练掌握基本理论,且将理论与实际相结合。
脉搏测试仪报告
脉搏测试仪工作原理本设计采用单片机AT89C51为控制核心，实现脉搏测量仪的基本测量功能。
脉搏测量仪硬件框图如下图2.1 所示：图 2.1 脉搏测量仪的工作原理当手指放在红外线发射二极管和接收三极管中间，随着心脏的跳动，血管中血液的流量将发生变换。
由于手指放在光的传递路径中，血管中血液饱和程度的变化将引起光的强度发生变化，因此和心跳的节拍相对应，红外接收三极管的电流也跟着改变，这就导致红外接收三极管输出脉冲信号。
该信号经放大、滤波、整形后输出，输出的脉冲信号作为单片机的外部中断信号。
单片机电路对输入的脉冲信号进行计算处理后把结果送到液晶显示。
光电传感器的原理根据朗伯一比尔(Lamber —Beer)定律，物质在一定波长处的吸光度和他的浓度成正比。
当恒定波长的光照射到人体组织上时，通过人体组织吸收、反射衰减外部中断信号光电传感器 低通放大器 比较器和振荡器单片机 AT89C51数码显示电路 外部晶振后，测量到的光强将在一定程度上反映了被照射部位组织的结构特征[7]。
脉搏主要由人体动脉舒张和收缩产生的，在人体指尖组织中的动脉成分含量高，而且指尖厚度相对其他人体组织而言比较薄，透过手指后检测到的光强相对较大，因此光电式脉搏传感器的测量部位通常在人体指尖。
手指组织可以分成皮肤、肌肉、骨骼等非血液组织和血液组织，其中非血液组织的光吸收量是恒定的，而在血液中，静脉血的搏动相对于动脉血是十分微弱的，可以忽略。
因此可以认为光透过手指后的变化仅由动脉血的充盈而引起的，那么在恒定波长的光源照射下，通过检测透过手指的光强将可以间接测量到人体的脉搏信号[7]。
光电传感器的结构传感器由红外发光二级管和红外接收三极管组成。
采用GaAs红外发光二极管作为光源时，可基本抑制由呼吸运动造成的脉搏波曲线的漂移。
红外接收三极管在红外光的照射下能产生电能，它的特性是将光信号转换为电信号。
在本设计中，红外接收三极管和红外发射二极管相对摆放以获得最佳的指向特性。
数字脉搏测试仪课程设计
数字脉搏测试仪课程设计一、课程目标知识目标：1. 学生能理解数字脉搏测试仪的工作原理，掌握其操作方法和使用步骤。
2. 学生能够描述脉搏的基本概念，了解正常脉搏的数值范围。
3. 学生掌握通过数字脉搏测试仪进行简单健康监测的数据分析方法。
技能目标：1. 学生能够正确使用数字脉搏测试仪进行脉搏测量，并准确记录数据。
2. 学生通过实践操作，培养动手能力，提高观察、分析、解决问题的能力。
3. 学生通过小组合作，提高沟通协调能力和团队合作精神。
情感态度价值观目标：1. 学生培养对科学探究的兴趣，增强学习生物、物理等学科的热情。
2. 学生关注自身健康，养成良好的生活习惯，提高健康意识。
3. 学生在小组合作中，学会尊重他人，培养关爱他人的情感。
课程性质：本课程为跨学科综合实践课程，结合生物、物理等学科知识，以数字脉搏测试仪为载体，开展实践活动。
学生特点：学生为八年级学生，具备一定的科学知识基础，好奇心强，喜欢动手实践，但需引导培养团队合作意识。
教学要求：注重理论与实践相结合，关注学生个体差异，激发学生学习兴趣，培养动手能力和解决问题的能力。
通过课程目标分解，使学生在实践中达成具体学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 理论知识：- 脉搏的基本概念与测量方法；- 数字脉搏测试仪的原理与结构；- 正常脉搏数值范围与健康分析。
教学大纲：对应教材《生物》第八章《人体生理》第二节“心血管系统的组成与功能”，《物理》第十二章“电子技术基础”相关内容。
2. 实践操作：- 数字脉搏测试仪的使用方法与操作步骤；- 实际操作中如何正确测量脉搏；- 数据记录与分析方法。
教学大纲：实践操作部分与教材《生物》实践活动“探索人体生理奥秘”相关内容相结合。
3. 应用拓展：- 脉搏监测在生活中的应用；- 健康生活与疾病预防；- 小组合作探讨数字脉搏测试仪的改进与创新。
教学大纲：结合教材《综合实践活动》中关于科技创新与应用的相关内容。
