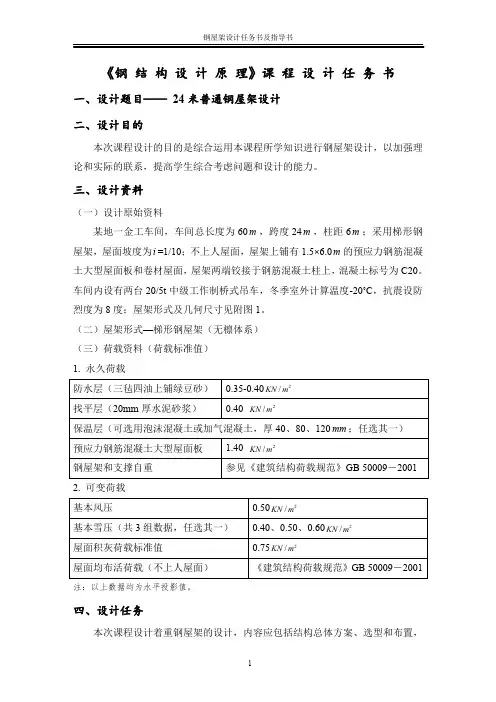

钢结构课程设计指导书
预应力混凝土连续梁桥现浇支架设计主要步骤
一、基本数据与参数
1、自重：钢筋混凝土G s＝26.5kN/m3
钢材G s＝78.5kN/m3；
竹胶板G s＝8.5kN/m3；
木材G s＝4.5kN/m3；
2、钢材弹性模量E s＝2.06×105MPa；
竹胶板弹性模量E s＝7.5×103MPa；
木材弹性模量E s＝8.5×103MPa；
3、强度：钢材f＝215MPa(t<16mm)；
f＝215MPa(16mm 竹胶板顺长度方向f＝70 MPa； 竹胶板横向f＝50 MPa； 木材顺纹弯曲应力f＝15MPa； 二、荷载计算和组合 1、新浇筑混凝土重量26.5kN/m3根据容重进行计算 注：混凝土超方按5%考虑，混凝土浇筑时冲击系数按1.1考虑。 2、模板系统按150kg/m2考虑 3、施工荷载 3.0kN/m2 4、荷载组合系数 永久荷载分项系数取1.2，可变荷载分项系数取1.4. 5、荷载分析方法：根据荷载不同将箱梁进行区域划分，可分为翼缘板区域、 腹板区域和底板区域。 三、受力分析 1.底模板竹胶板及方木按受弯构件计算，可按多跨连续梁计算。根据强度及刚度条件（L/400）确定间距及跨度。 注：多跨连续梁内力系数表见附件1。 2.碗扣式支架（介绍见附件2）钢管立杆为轴心受压杆件（上端简支，下端固定），不承受弯矩，横杆将各根立杆联系在一起，起到减少立杆计算长度的作用。 3.门洞处梁柱式支架纵梁为受弯构件，按简支梁进行计算，立柱为轴心受压构件，纵梁的挠度限值为L/400。 四、碗扣式钢管支架设计 1.钢管立柱和横杆布置 根据各荷载区域荷载大小不同进行布置 2.按轴心受压构件进行计算 ○1立杆的稳定性应按下列公式计算： ○2计算立杆段的轴向力设计值N，应按下列公式计算： N=1.2N G1k +1.4N Qk 式中N ——脚手架结构自重标准值产生的轴向力； Gk N ——施工荷载标准值产生的轴向力总和 Qk ○3立杆计算长度l 应按下式计算： =h +2a l 式中 a——为立杆伸出顶层水平杆长度 h——立杆步距，一般可选择0.6,1.2,1.8m。 3、脚手架剪刀撑布置 五、门洞处梁柱式支架设计 （一）纵梁设计 1、内力计算 纵梁按支承于钢柱上的简支梁计算内力 2、截面选择 1）初步拟定截面高度h； 2）根据抗剪要求及经验公式确定腹板厚度 t； w 3）根据抗弯要求及局部稳定要求确定翼缘宽度b和厚度t。 3、截面验算 包括强度、刚度、整体稳定及局部稳定计算。 4、主梁翼缘连接焊缝计算 1）取单位长度的焊缝计算； T； 2）作用在两条焊缝上的力为水平剪力h 3）计算两条焊缝上的剪应力不超过角焊缝的强度设计值。 5、腹板加劲肋设计 1）根据规范要求及梁的截面尺寸判断应设置何种加劲肋；2）按构造要求假定加劲肋间距； 3）根据规范上局部稳定的验算公式验算腹板的局部稳定性。 （二）立柱设计 1.截面选择 根据轴心受压构件稳定的要求选定钢管型号 2.截面检算 包括强度、稳定和刚度计算。（三）柱头柱脚设计 附件1：碗扣式脚手架简介： 参考实例： 钢结构课程设计例题 －、设计资料 某一单层单跨工业长房。厂房总长度为120m，柱距6m，跨度为27m。车间内设有两台中级工作制桥式吊车。该地区冬季最低温度为－20℃。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。屋面活荷载标准值为0.6kN/㎡，雪荷载标准值为0.75kN/㎡，积灰荷载标准值为0.5kN/㎡。 屋架采用梯形钢屋架，其两端铰支于钢劲混凝土柱上。柱头截面为400mm ×400mm，所用混凝土强度等级为C20。 根据该地区的温度及荷载性质，钢材采用Q235―A―F，其设计强度f=215kN/㎡,焊条采用E43型，手工焊接。构件采用钢板及热轧钢劲，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度：Lo=27000－2×150=26700mm，端部高度：h=2000mm（轴线处），h=2015mm（计算跨度处）。 二、结构形式与布置 屋架形式及几何尺寸见图1所示。 图1 屋架形式及几何尺寸 屋架支撑布置见图2所示。 符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆） 图2 屋架支撑布置图 三、荷载与内力计算 1.荷载计算 荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值 放水层（三毡四油上铺小石子）0.35kN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40kN/㎡保温层（120mm厚泡沫混凝土）0.12*6=0.70kN/㎡ 预应力混凝土大型屋面板 1.40kN/㎡ 钢屋架和支撑自重0.12+0.011×27=0.417kN/㎡管道设备自重0.10 kN/㎡ 总计 3.387kN/㎡可变荷载标准值 雪荷载0.75kN/㎡ 积灰荷载0.50kN/㎡ 总计 1.25kN/㎡ 永久荷载设计值 1.2×3.387=4.0644 kN/㎡（由可变荷载控制） 可变荷载设计值 1.4×1.25=1.75kN/㎡ 2.荷载组合 设计屋架时，应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦节点荷载P=(4.0644+1.75) ×1.5×6=52.3296 kN 组合二全跨永久荷载+半跨可变荷载 屋架上弦节点荷载 P=4.0644×1.5×6=36.59 kN 1 P=1.75×1.5×6=15.75 kN 2 组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载 P=0.417×1.2×1.5×6=4.5 kN 屋架上弦节点荷载 3 P=(1.4×1.2+0.75×1.4) ×1.5×6=24.57 kN 4 3.内力计算 本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数，见表1。由表内三种组合可见：组合一，对杆件计算主要起控制作用；组合三，可能引起中间几根斜腹杆发生内力变号。如果施工过程中，在屋架两侧对称均匀铺设面板，则可避免内力变号而不用组合三。 贵州大学高等教育自学考试实践考试 钢结构课程设计 课程代码：02443 题目：单层工业厂房屋盖结构——梯形钢屋架设计 年级：2 0 1 3 级 专业：建筑工程 层次：本科 姓名：张伟 准考证号：21001181132 衔接院校：贵州大学 指导老师：张筱芸 完成日期： 2015. 4. 24 附件：设计资料 1、设计题目：《单层工业厂房屋盖结构——梯形钢屋架设计》 2、设计任务及参数： 第五组： 某地一机械加工车间，长84m，跨度24m，柱距6m，车间内设有两台40/10T中级工作制桥式吊车，轨顶标高18.5m，柱顶标高27m，地震设计烈度7度。采用梯形钢屋架，封闭结合，1.5×6m预应力钢筋混凝土大型屋面板（1.4KN/m2），上铺100mm厚泡沫混凝土保温层（容重为1KN/m3），三毡四油（上铺绿豆砂）防水层（0.4KN/m2），找平层2cm厚（0.3KN/m2），卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm。钢材选用Q235B，焊条采用E43型。屋面活荷载标准值0.7KN/m2，积灰荷载标准值0.6KN/m2， 3、设计任务分解 学生按照下表分派的条件，完成梯形钢屋架设计的全部相关计算和验算及构造设计内容。 表-3 4、设计成果要求 在教师指导下，能根据设计任务书的要求，搜集有关资料，熟悉并应用有关规范、标准和图集，独立完成课程设计任务书（指导书）规定的全部内容。 1）需提交完整的设计计算书和梯形钢屋架施工图。 2）梯形钢屋架设计要求：经济合理，技术先进，施工方便。 3）设计计算书要求：计算依据充分、文理通顺、计算结果正确、书写工整、数字准确、图文并茂，统一用A4纸书写（打印）。 A、按步骤设计计算，各设计计算步骤应表达清楚，写出计算表达式及必要的计算过程，对数据的选取应写明判断依据。 B、计算过程中，必须配以相应的计算简图。 C、对计算结果进行复核后，为保证施工质量且方便施工，应按规范要求对计算结果进行调整并写明依据。 4）梯形钢屋架施工图共两张，图纸绘制的要求：布图合理，版面整齐，图线清晰，标注规范，符合规范/图集要求。 钢结构课程设计 班级： 姓名： 学号：2 指导老师： 2012年12月30日 梯形钢屋架课程设计 一、设计资料 （1） 题号72，屋面坡度1：10，跨度30m ，长度102m ，，地点：哈尔滨，基本 风压：0.45kN/m 2,基本雪压：0.45 kN/m 2。该车间内设有两台200/50kN 中级工作制吊车，轨顶标高为8.000m 。 （2） 采用1.5m ×6m 预应力混凝土大型屋面板，80mm 厚泡沫混凝土保护层， 卷材屋面，屋面坡度i=1/10。屋面活荷载标准值0.7kPa ，血荷载标准值为 0.1 kN/m 2，积灰荷载标准值为0.6 kN/m 2。屋架绞支在钢筋混凝土柱上，上柱截面为400mm ×400mm 。 （3） 混凝土采用C20，，钢筋采用Q235B 级，焊条采用 E43型。 （4） 屋架计算跨度：l 0=30m-2×0.15m=29.7m （5） 跨中及端部高度：采用无檩无盖方案。平坡梯形屋架，取屋架在30m 轴 线处的端部高度m h 210.20=',屋架的中间高度h=3.710（为lo/8）。屋架跨 中起拱按500/0l 考虑，取60mm 。 二、结构形式与布置 屋架形式及几何尺寸如下图： 梯形钢屋架支撑布置如下图： 1、荷载计算 屋面荷载与雪荷载不会同时出现，计算时取较大值进行计算，故取屋面活荷载0.7 kN/m 2进行计算。 屋架沿水平投影面积分布的自重（包括支撑）按经验公式2(0.120.011)/k g l kN m =+计算，跨度单位为米（m ）。荷载计算表如下： 荷载名称 标准值（kN/m 2） 设计值（kN/m 2） 预应力混凝土大型屋面板 1.4 1.4×1.35=1.89 三毡四油防水层 0.4 0.4×1.35=0.54 找平层(厚20mm) 0.2×20=0.4 0.4×1.35=0.54 80厚泡沫混凝土保护层 0.08×6=0.48 0.48×1.35=0.648 屋架和支撑自重 0.12+0.011×030=0.45 0.45×1.35=0.608 管道荷载 0.1 0.1×1.35=0.135 永久荷载总和 3.23 4.361 屋面活荷载 0.7 0.7×1.4=0.98 积灰荷载 0.6 0.6×1.4=0.84 可变荷载总和 1.3 1.82 设计屋架时，应考虑以下三种荷载组合 （1） 全跨永久荷载+全跨可变荷载： kN F 629.5565.1)82.1361.4(=??+= （2） 全跨永久荷载+半跨可变荷载 全跨节点永久荷载： kN F 249.3965.1361.41=??= 半跨节点可变荷载： kN F 38.1665.182.12=??= （3）全跨屋架（包括支撑）自重+半跨屋面板自重+半跨屋面活荷载 全跨节点屋架自重： kN F 47.565.1608.03=??= 半跨接点屋面板自重及活荷载： kN F 83.2565.1)98.089.1(4=??+= （1）、（2）为使用节点荷载情况，（3）为施工阶段荷载情况。 4、内力计算 屋架在上述三种荷载组合作用下的计算简图如下: 《钢结构》课程设计任务书 中国矿业大学银川学院 土木工程教研室 2013年11月 一、设计资料 1. 基本资料 某单跨单层厂房，跨度L=18m，长度42m，柱距6m，厂房内无吊车、无振动设备，梯形屋架铰接于混凝土柱上，屋面坡度i=1/10，无檩屋盖体系，采用1.5×6.0m预应力混凝土屋面板（考虑屋面板对屋架在平面外的支撑作用）。钢材采用Q235-B，焊条采用E43型，手工焊。柱网布置如图1所示、屋架支撑系统布置图如图2所示。 图1 柱网布置图 （a） （b） （c） 图2 屋架支撑布置图 （a）屋架上、下弦支撑布置图 （b）1-1剖面图；（c）2-2剖面图 2. 屋架形式及几何尺寸 如图3所示。 图3 屋架形式及几何尺寸 3. 屋面荷载及内力系数 （1）永久荷载（标准值） 三毡四油防水层0.40 kN/m2 水泥砂浆找平层0.40 kN/m2 保温层0.20 kN/m2 预应力混凝土屋面板（1.00 +0.001×本人学号后三位数）kN/m2 (例如：学号为070807110190，则屋面板荷载为：1.00+0.001×190=1.19kN/m2) 屋架及支撑自重0.12+0.011L=0.318kN/m2 （2）可变荷载（标准值） 屋面活荷载：按学号选取（参见下表）；雪荷载：0.30kN/m2 屋面活荷载的取值 (kN/m2) 如图4所示。 图4 屋架内力系数 （a）全跨单位荷载作用下各杆件的内力值 （b）半跨单位荷载作用下各杆件的内力值 二、设计内容 1. 完成一份钢屋架计算书。用A4纸手写，加统一格式封皮装订，见附件1。计算书内容必须包括： （1）钢屋架荷载计算； （2）杆件内力的计算和组合； （3）杆件截面的选择和验算； （4）主要节点设计（至少完成一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点的设计，节点设计内容包括节点板、加劲肋及连接焊缝）。 2. 绘制一份钢屋架施工图。用空白的A2绘图纸手绘，采用统一的图签栏，如图5所示。建议杆件轴线比例采用1:20，节点（包括杆件截面、节点板和小零件）比例采用1:10。当屋架对称时，可仅绘制半榀屋架的施工图。施工图内容必须包括： （1）施工图的说明； （2）材料表； （3）屋架简图； （4）屋架立面图； 中南大学土木工程学院土木工程专业（本科） 《钢结构基本原理》课程设计任务书 题目：钢框架主次梁设计 姓名： 班级： 学号： 一、设计规范及参考书籍 1、规范 （1）中华人民共和国建设部. 建筑结构制图标准（GB/T50105－2001） （2）中华人民共和国建设部. 房屋建筑制图统一标准（GB/T50001－2001） （3）中华人民共和国建设部. 建筑结构荷载规范（GB5009－2010） （4）中华人民共和国建设部. 钢结构设计规范（GB50017－2003） （5）中华人民共和国建设部. .钢结构工程施工质量验收规范（GB50205-2001） 2、参考书籍 （1）沈祖炎等. 钢结构基本原理，中国建筑工业出版社，2006 （2）毛德培. 钢结构，中国铁道出版社，1999 （3）陈绍藩. 钢结构，中国建筑工业出版社，2003 （4）李星荣等. 钢结构连接节点设计手册（第二版），中国建筑工业出版社，2005 （5）包头钢铁设计研究院 中国钢结构协会房屋建筑钢结构协. 钢结构设计与计算（第二版）， 机械工业出版社，2006 二、设计构件 某多层图书馆二楼书库楼面结构布置图如图，结构采用横向框架承重，楼面活荷载标准值2.02kN mm （单号）、5.02kN mm （双号），其中12班竖向梁跨度取值：学号1~10为8m 、学号11~20为10m ；学号21~为12m ；其中13班水平向梁跨度取值：学号1~10为9m 、学号11~20为11m ；学号21~为13m ；。楼面板为120mm 厚单向实心钢筋混凝土板，荷载传力途径为：楼面板－次梁－主梁－柱－基础。设计中仅考虑竖向荷载和活载作用，框架梁按连续梁计算，次梁按简支梁计算。其中框架柱为焊接H 型钢，截面尺寸为H600×300×12×18，层高3.5m 。 三、设计内容要求 （1）设计次梁截面CL-1（热轧H 型钢）。 （2）设计框架主梁截面KL-1（焊接工字钢）。 （3）设计框架主梁短梁段与框架柱连接节点，要求采用焊缝连接，短梁段长度一般为0.9～ 1.2m 。 （4）设计框架主梁短梁段与梁体工地拼接节点，要求采用高强螺栓连接。 （5）设高计次梁与主梁工地拼接节点，要求采用强螺栓连接。 钢结构课程设计指导书 （梯形钢屋架） 土木工程学院钢结构教研室 钢结构课程设计指导书 绪言课程设计目的要求 课程设计是一个重要的教学过程，是对学生知识和能力的总结。要求学生通过钢结构课程设计，进一步了解钢结构的结构型式、结构布置和受力特点，掌握钢结构的计算简图、荷载组合和内力分析，掌握钢结构的构造要求等。要求在老师的指导下，参考已学过的课本及有关资料，综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行整体钢结构设计计算，并绘制钢结构施工图。 第一节 钢结构课程设计题目 一、设计题目 某24m跨度车间钢屋架设计。 二、 设计任务 1、选择钢屋架的材料 2、确定屋架形式及几何尺寸 3、屋盖及支撑的布置 4、钢屋架的结构设计 5、绘制钢屋架施工图及材料表 三、 设计资料 某厂一金工车间跨度24m，长度为90m，柱距6m，内设两台50/5t中级工作制桥式吊车，设防烈度为7度。屋面采用1.5×6.0m大型屋面板。20mm厚水泥砂浆找平，上铺80mm厚泡沫混凝土保温层；三毡四油防水层，上铺小石子。屋面坡度i=1/10。屋面活荷载标准值0.7kN/m2，雪荷载标准值0.5 kN/m2，积灰荷载标准值0.3 kN/m2。屋架铰接于钢筋混凝土柱上，上柱截面b×h=400×400mm，混凝土强度等级为C20。 第二节 钢屋架设计计算 一、材料选择 根据荷载性质，钢材可采用Q235-A.F，要求保证屈服强度、抗拉强度、伸长率、冷弯试验及碳、硫、磷含量合格。屋架连接方法采用焊接，焊条可选用 E43型，手工焊。 二、屋架形式及几何尺寸 因屋面采用混凝土大型屋面板，屋面坡屋i＝1／10，故宜采用梯形屋架。 屋架计算跨度应取l。=l-2×150=24000-300=23700mm。 屋架端部高度H。与屋架中部高度及屋面坡度相关，我国常将H。取为1.8～2.1m等较整齐的数值，以利多跨屋架时的屋面构造。可取H。=1990mm。 为使屋架上弦只受节点荷载，腹杆体系采用节间为3m的人字形式，屋面板传来的荷载，正好作用在节点上，使之传力更好。 屋架跨中起拱l／500 ，可取50mm。 三、支撑布置 根据车间长度，屋架跨度，荷载情况，以及吊车设置情况，宜布置三道上、下弦横向水平支撑，垂直支撑和系杆，屋脊节点及屋架支座处沿厂房通长设置刚性系杆，屋架下弦沿跨中通长设一道柔性系杆。凡与支撑连接的屋架可编号为GWJ—2，其它编号均为GWJ—l。 四、荷载和内力计算 1、荷载计算 屋面活荷载与雪载一般不会同时出现，可取其中较大者进行计算。 屋架沿水平投影面积分布的自重（包括支撑）可按经验公式计算。 荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，所以各荷载均按水平投影面积计算。 2．荷载组合 设计屋架时，应考虑以下三种荷载组合： （1） 全跨永久荷载+全跨可变荷载 （2） 全跨永久荷载+半跨可变荷载 （3） 全跨屋架与支撑自重+半跨屋面板自重+半跨屋面活荷载 3. 内力计算 按图解法、解析法、电算法均可计算屋架各杆内力。 先求出单位荷载作用于各节点时的内力，即内力系数，然后可求出当荷载作用于全跨及半跨各节点时的杆件内力，并求出三种荷载组合下的杯件内力．取其中不利内力（正、负最大值）作为设计屋架的依据。可列表计算。 跨中附近斜腹件的内力发生变号，由于考虑了施工阶段荷载的不利分布。 钢屋架设计计算 一、设计资料 屋面采用梯形钢屋架、预应力钢筋混凝土屋面板。钢屋架两端支撑于钢筋混凝土柱上（砼等级C20）。钢屋架材料为Q235钢，焊条采用E43型，手工焊接。该厂房横向跨度为24m，房屋长度为240m，柱距（屋架间距）为6m，房屋檐口高为2.0m，屋面坡度为1/12。 二、屋架布置及几何尺寸 屋架几何尺寸图 屋架计算跨度=24000-300=23700mm。 屋架端部高度H0=2000mm。 二、支撑布置 三、荷载计算 1、荷载 永久荷载 预应力钢筋混凝土屋面板（包括嵌缝） 1500N/m2 =1.5 KN/m2 屋架自重（120+11×24）=0.384 KN/m2 防水层 380N/m2 =0.38 KN/m2 找平层2cm厚 400N/m2 =0.40 KN/m2 保温层 970N/m2 =0.97 KN/m2 支撑自重 80N/m2 =0.08 KN/m2 小计∑3.714 KN/m2 可变荷载 活载 700N/m2=0.70 KN/m2 以上荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，所以各荷载均按水平投影面积计算。 永久荷载设计值：1.2×3.714=4.457kN/m2 可变荷载设计值：1.4×0.7=0.98kN/m2 2、荷载组合 设计屋架时，应考虑以下三种荷载组合： （1）全跨永久荷载+全跨可变荷载 屋架上弦节点荷载：P=（4.457+0.98）×1.5×6=48.93kN （2）全跨永久荷载+半跨可变荷载 屋架上弦节点荷载：P1=4.457×1.5×6=40.11kN P2=0.98×1.5×6=8.82kN （3）全跨屋架与支撑+半跨屋面板+半跨屋面活荷载 全跨屋架和支撑自重产生的节点荷载：P3=1.2×（0.384+0.08）×1.5×6=5.01kN 作用于半跨的屋面板及活载产生的节点荷载：取屋面可能出现的活载 P4=（1.2×1.5+1.4×0.7）×1.5×6=25.02kN 以上1），2）为使用阶段荷载组合;3）为施工阶段荷载组合。 四、内力计算 按力学求解器计算杆件内力，然后乘以实际的节点荷载，屋架要上述第一种荷载组合作用下，屋架的弦杆、竖杆和靠近两端的斜腹杆内力均达到最大值，在第二和第三种荷载作用下，靠跨中的斜腹杆的内力可能达到最大或发生变号，因此，在全跨荷载作用下所有杆件的内力均应计算，而在半跨荷载作用下，仅需计算近跨中的斜腹杆内力，取其中不利内力（正、负最大值）作为屋架的依据。具体计算见图屋架各杆内力组合见表。 全跨荷载布置图 1.设计资料： ................................................................ 错误！未定义书签。 2.结构形式与布置 ............................................................ 错误！未定义书签。 3.荷载计算 .................................................................. 错误！未定义书签。 4.内力计算 .................................................................. 错误！未定义书签。 附件：设计资料 1、设计题目：《单层工业厂房屋盖结构——梯形钢屋架设计》 2、设计任务及参数： 第五组： 某地一机械加工车间，长84m ，跨度24m ，柱距6m ，车间内设有两台40/10T 中级工作制桥式吊车，轨顶标高18.5m ，柱顶标高27m ，地震设计烈度7度。采用梯形钢屋架，封闭结合，1.5×6m 预应力钢筋混凝土大型屋面板（1.4KN/m 2 ），上铺100mm 厚泡沫混凝土保温层（容重为1KN/m 3 ），三毡四油（上铺绿豆砂）防水层（0.4KN/m 2 ），找平层2cm 厚（0.3KN/m 2 ），卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm 。钢材选用Q235B ，焊条采用E43型。屋面活荷载标准值0.7KN/m 2 ，积灰荷载标准值0.6KN/m 2 ，雪荷载及风荷载见下表，7位同学依次按序号进行选取。 活载KN/m 2 1 2 3 4 5 6 7 基本雪压 0.30 0.75 0.10 0.20 0.45 0.50 0.35 基本风压 0.35 0.60 0.25 0.55 0.30 0.50 0.45 3、设计任务分解 学生按照下表分派的条件，完成梯形钢屋架设计的全部相关计算和验算及构造设计内容。 表-3 4、设计成果要求 在教师指导下，能根据设计任务书的要求，搜集有关资料，熟悉并应用有关规范、标准和图集，独立完成课程设计任务书（指导书）规定的全部内容。 1）需提交完整的设计计算书和梯形钢屋架施工图。 2）梯形钢屋架设计要求：经济合理，技术先进，施工方便。 3）设计计算书要求：计算依据充分、文理通顺、计算结果正确、书写工整、数字准确、图文并茂，统一用A4纸书写（打印）。 A 、按步骤设计计算，各设计计算步骤应表达清楚，写出计算表达式及必要的计算过程，对数据的选取应写明判断依据。 B 、计算过程中，必须配以相应的计算简图。 C 、对计算结果进行复核后，为保证施工质量且方便施工，应按规范要求对计算结果进行调整并写明依据。 4）梯形钢屋架施工图共两张，图纸绘制的要求：布图合理，版面整齐，图线清晰，标注规范，符合规范/图集要求。 单层工业厂房屋盖结构——梯形钢屋架设计 1.设计资料：（1）某地一机械加工车间，长84m ，跨度24m ，柱距6m ，车间内设有两台40/10T 中级工作制桥式吊车，轨顶标高18.5m ，柱顶标高27m ，地震设计烈度7度。采用梯形钢屋架，封闭结合，1.5×6m 预应力钢筋混凝土大型屋面板（1.4KN/m 2 ），上铺100mm 厚泡沫混凝土保温层（容重为1KN/m 3 ），三毡四油（上铺绿豆砂）防水层（0.4KN/m 2 ），找平层2cm 厚（0.3KN/m 2 ），卷材屋面，屋面坡度i=1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm 。钢材选用Q235B ，焊条采用E43型。屋面活荷载标准值0.7KN/m 2 ，积灰荷载标准值0.6KN/m 2 ，雪荷载及风荷载见下表。 活载KN/m 2 1 2 3 4 5 6 7 基本雪压 0.30 0.75 0.10 0.20 0.45 0.50 0.35 基本风压 0.35 0.60 0.25 0.55 0.30 0.50 0.45 （2）屋架计算跨度 )(7.233.0240 m l =-= （3）跨中及端部高度：设计为无檩屋盖方案，采用平坡梯形屋架，端部高度 mm h 19000=中部高度 中南大学 《钢结构基本原理》 课程设计 设计名称：钢框架主次梁设计 专业班级：土木1112班 姓名：周世超 学号： 指导老师：龚永智 设计任务书 （一）、设计题目 某钢平台结构（布置及）设计。 （二）、设计规范及参考书籍 1、规范 （1）中华人民共和国建设部. 建筑结构制图标准[S]（GB/T50105－2001） （2）中华人民共和国建设部. 房屋建筑制图统一标准[S]（GB/T50001－2001） （3）中华人民共和国建设部. 建筑结构荷载规范[S]（GB5009－2001）（4）中华人民共和国建设部. 钢结构设计规范[S]（GB50017－2003）（5）中华人民共和国建设部. 钢结构工程施工质量验收规范[S]（GB50205-2001） 2、参考书籍 （1）沈祖炎等. 钢结构基本原理[M]. 中国建筑工业出版社，2006 （2）毛德培. 钢结构[M]. 中国铁道出版社，1999 （3）陈绍藩. 钢结构[M]. 中国建筑工业出版社，2003 （4）李星荣等. 钢结构连接节点设计手册（第二版）[M]. 中国建筑工业出版社，2005 （5）包头钢铁设计研究院?中国钢结构协会房屋建筑钢结构协. 钢结构设计与计算（第二版）[M]. 机械工业出版社，2006 （三）、设计内容 某多层图书馆二楼书库楼面结构布置示意图如图一所示，结构采用横向框架承重，楼面板为120mm厚的单向实心钢筋混凝土板。荷载的传力途径为：楼面板—次梁—主梁—柱—基础，设计中仅考虑竖向荷载与动荷载的作用。框架按照连续梁计算，次梁按照简支梁计算。其中框架柱为焊接H型钢，截面尺寸为H600X300X12X18，楼层层高取3.9米 采用的钢材为Q345，焊条为E50 柱网尺寸9 ×9，永久荷载5，活荷载10 活荷载分项系数为1.4 恒荷载分项系数为1.2 （四）、设计内容要求 1)验算焊接H型钢框架柱的承载能力，如不满足请自行调整 2)设计次梁截面CL-1（热轧H型钢）。 3)设计框架主梁截面KL-1（焊接工字钢）。 4)设计框架主梁短梁段与框架柱连接节点，要求采用焊缝连接，短 钢结构课程设计计算书 专业：土木工程 班级：土木094 姓名：王忠涛 学号：099044411 指导教师：贾冬云 安徽工业大学 建筑工程学院 土木工程系 《钢结构设计》课程设计计算书 1.设计资料 某车间厂房总长度约为108m。车间设有两台30吨中级工作制吊车。车间无腐蚀性介质。该车间为单跨双坡封闭式厂房，屋架采用三角形桁架式钢屋架即芬克式屋架，屋架下弦标高为9m，其两端铰支于钢筋混凝土柱上，上柱截面尺寸为400㎜×400㎜，混凝土强度等级为C20。屋面采用彩色压型钢板加保温层屋面，C型檩条，檩距为1.5m~2.2m。屋面恒荷载(包括屋面板、保温层、檩条、屋架及支撑等)水平投影标准值为0.50kN/㎡。屋面活荷载标准值为0.30kN/㎡。不考虑积灰荷载、风荷载。雪荷载0.4kN/㎡，不考虑全垮积雪不均匀分布情况。结构重要性系数为γ0=1.0。屋架采用Q235B钢，焊条采用E43型。 2.屋架形式和几何尺寸 屋架形式采用芬克式屋架屋面坡度1/3 屋架几何尺寸如下图： 屋架形式和几何尺寸 3.支撑布置 上、下弦横向水平支撑设置在厂房两端和中部，并在相应开间的屋架跨中设置垂直支撑，在其余开间的屋架上弦跨中设置一道通长的刚性细杆，下弦跨中设置一道通长的柔性细杆，上弦横向水平支撑在交叉点处与檩条相连；下弦横向水平支撑与上弦横向水平支撑设置在同一柱间内。支撑的布置见下图。 上弦支撑布置图 下弦支撑布置图 纵向支撑布置图 檩条布置图 4.荷载计算 （1）永久荷载标准值： 屋面恒荷载标准值G k=0.50 kN/m2 屋面活荷载标准值Q k=0.30 kN/m2。 屋面雪荷载标准值S k=0.4 kN/ m2。 （2）上弦的集中荷载和节点荷载永久值。 檩条支承于上弦节点，屋架坡度为a=arctg1/3=18.4o′，檩距为1.975m。 上弦节点恒荷载水平投影标准值：P1=0.5×7.2×1.975=7.11 KN； 上弦节点雪荷载水平投影标准值：P2=0.4×7.2×1.975=5.69KN。 由檩条传给屋架上弦节点的恒荷载如图 钢结构课程设计 学生姓名： 学号： 所在学院：机电工程学院 专业班级： 指导教师： 2013年7月 《钢结构设计》课程设计任务书 1. 课程设计题目普通钢屋架设计 2. 课程设计的目的和要求 课程设计的目的是加深学生对钢结构课程理论基础的认识和理解，并学习运用这些理论知识来指导具体的工程实践，通过综合运用本课程所学知识完成普通钢屋架这一完整结构的设计计算和施工图的绘制等工作，帮助学生熟悉设计的基本步骤，掌握主要设计过程的设计内容和计算方法，培养学生一定的看图能力和工程图纸绘制的基本技能，提高学生分析和解决工程实际问题的能力。 3. 课程设计内容和基本参数（各人所取参数应有不同） （1）结构参数：屋架跨度18m，屋架间距6m, 屋面坡度1／10 （2）屋面荷载标准值（kN/m2） （3）荷载组合1）全跨永久荷载＋全跨可变荷载 2）全跨永久荷载＋半跨可变荷载 （4）材料钢材Q235B.F，焊条E43型。 屋面材料采用1.5m×6.0m太空轻质大型屋面板。 4. 设计参考资料（包括课程设计指导书、设计手册、应用软件等） （1）曹平周，钢结构，科学文献出版社。 （2）陈绍蕃，钢结构（下）房屋建筑钢结构设计，中国建筑工业出版社。 5. 课程设计任务 完成普通钢屋架的设计计算及施工图纸绘制，提交完整规范的设计技术文档。 5.1设计说明书（或报告） （1）课程设计计算说明书记录了全部的设计计算过程，应完整、清楚、正确。 （2）课程设计计算说明书应包括屋架结构的腹杆布置，屋架的内力计算，杆件的设计计算、节点的设计计算等内容。 5.2技术附件（图纸、源程序、测量记录、硬件制作） （1）施工图纸应包括杆件的布置图、节点构造图，材料明细表等内容。 （2）图面布置要求合理，线条清楚，表达正确。 5.3图样、字数要求 （1）课程设计计算说明书应装订成一册，包括封面、目录、课程设计计算说明书正文、参考文献等部分内容。 （2）课程设计计算说明书可以采用手写。 （3）施工图纸要求采用AutoCAD绘制或者手工绘制。 6. 工作进度计划（19周～20周） 山东建筑大学 课程设计（论文）任务书 题目：某化工车间钢屋盖设计 课程：钢结构设计课程设计 院（部）：土木工程学院 专业：土木工程 班级：土木辅修2013级 学生姓名： 学号： 设计期限：2015年5月4~15日 指导教师： 教研室主任： 院长(主任)： 关于学生课程设计（论文）质量的有关要求 为了进一步加强学生课程设计（论文）的质量，对土木学院所有专业的课程设计（论文）制定以下要求： 1、学生应高度重视课程设计（论文）工作，严格要求自己，自觉遵守学习纪律和各项规章制度。 2、课程设计（论文）过程中，尊敬老师，团结互助，虚心学习，勤于思考，敢于实践，勇于创新，按指导教师的要求，保质保量的按时完成课程设计（论文）任务。 3、课程设计（论文）期间，实行考勤制度，一般不准请假，确因特殊情况需要请假时，须按照学校有关规定执行。学生缺勤（包括病、事假）累计超过课程设计时间1/3以上者，取消答辩资格，不予评定成绩，须重新补做。 4、必须独立完成课程设计（论文），一旦发现套用和抄袭他人成果者，按作弊论处。对学习不努力、不认真、敷衍了事、回避指导，未完成各阶段任务及严重违纪者，指导教师有权不让其参加答辩。 5．课程设计说明书（论文）撰写规范 课程设计说明书（论文）要求用A4纸排版，上下左右边距各留20mm，说明书（论文）中的计量单位、制图、制表、公式、缩略词和符号应遵循国家的有关规定。 6、学生课程设计存档要求 (1)学生设计资料必须装入课程设计专用袋（各班统一到教务室领取），要求详细填写班级、学 号、姓名、课程设计名称及档案袋里所有的资料内容。 (2)档案袋里课程设计资料排放顺序： 课程设计（论文）任务书（单放不装订） 按课程设计（论文）封面、设计（论文）说明书内容其中包括（目录、正文、参考文献、附录）等次序左侧装订成册（封面上填写的各项内容要与任务书上的内容一致）。 设计图纸（按学号从小到大排列整齐）。 (3)资料上交时间： 课程设计结束后两天内以班为单位交给辅导教师，不得延长上交时间。 以上资料整理好后，交由指导教师评阅。 土木工程学院 《钢结构》（钢屋架）课程设计任务书 湖北工业大学工程技术学院土木系 结构教研室 2013年11月 一、设计资料 某单跨单层厂房，跨度L=24m，长度54m，柱距6m，厂房内无吊车、无振动设备，屋架铰接于混凝土柱上，屋面采用1.5×6.0m太空轻质大型屋面板。钢材采用Q235-BF，焊条采用E43型，手工焊。柱网布置如图1所示， 杆件容许长细比：屋架压杆[λ]=150，屋架拉杆[λ]=350。 二、屋架形式及几何尺寸 如图2所示。 三、荷载 1. 永久荷载（标准值） 大型屋面板（0.50 +0.001*本人学号后三位数）kN/m2 （例如：学号为070807110190，则屋面板荷载为：0.50+0.001*190=0.69kN/m2） 防水层0.10kN/m2 屋架及支撑自重0.15kN/m2 悬挂管道0.05kN/m2 2.可变荷载（标准值） 屋面活荷载按学号选取（参见下表）；雪荷载0.30kN/m2 屋面活荷载的取值 (kN/m2) 四、课程设计要求 1. 掌握钢屋架荷载的计算； 2. 掌握杆件内力的计算和组合，杆件的计算长度、截面形式，截面选择及构造要求， 填板的设置及节点板的厚度； 3. 掌握普通钢屋架节点设计的原则和要求，主要节点的设计及计算和构造；掌握钢 屋架施工图的内容和绘制。 五、课程设计进度安排 1拱50 图2 24米跨屋架几何尺寸 117 图3 24米跨屋架全跨单位荷载作用下各杆件的内力值 A a c e g g 'e 'c 'a '+3.480 .000-6.25- 9.04-9.17-7.38-6.09-7.38-4.49 -2.470.00 0.00 -6.53 -3.14 +0.71 +1.55+1.39 +1.56 +1.80 +2.12+4.76 +1.90 -0.45 -2.47 -1.53 -1.75 -2.03 -2.34 -1.0-1.0-1.00.00+0.970.000.00-0.5+8.0+9.34+8.44+5.31+6.73+3.53+1. 25B C D E F G H I H 'G 'F 'E 'D 'C 'B 'A '0.51.01.01.01.01.01.01.01.0i 图4 24米跨屋架半跨单位荷载作用下各杆件的内力 钢结构课程设计示例 附录A 梯形钢屋架设计示例 －、设计资料 某一单层单跨工业长房。厂房总长度为120m，柱距6m，跨度为18m。车间内设有两台中级工作制桥式吊车。该地区冬季最低温度为－20℃。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。上铺120mm厚泡沫混凝土保温层和三毡四油防水层等。屋面活荷载标准值为0.7kN/㎡，雪荷载标准值为0.5kN/㎡，积灰荷载标准值为0.75kN/㎡。 屋架采用梯形钢屋架，其两端铰支于钢劲混凝土柱上。柱头截面为400mm×400mm，所用混凝土强度等级为C20。 根据该地区的温度及荷载性质，钢材采用Q235B，其设计强度f=215kN/㎡,焊条采用E43型，手工焊接。构件采用钢板及热轧钢劲，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度：Lo=18000-2×150=17700mm，端部高度：h=2000mm（轴线处），h=2015mm（计算跨度处）,中部高度2900mm。 二、结构形式与布置 屋架形式及几何尺寸见图A-1所示。 图A-1 屋架形式及几何尺寸 屋架支撑布置见图B-2所示。 符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆） 图A-2 屋架支撑布置图 三、荷载与内力计算 1.荷载计算 荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值 防水层（三毡四油上铺小石子）0.35kN/㎡ 找平层（20mm厚水泥砂浆）0.02×20=0.40kN/㎡ 保温层（120mm厚泡沫混凝土）0.12×6=0.70kN/㎡ 预应力混凝土大型屋面板 1.40kN/㎡ 钢屋架和支撑自重0.12+0.011×18=0.318kN/㎡ 管道设备自重0.10 kN/㎡ 总计 3.068kN/㎡ 可变荷载标准值 雪荷载0.75kN/㎡ 积灰荷载0.50kN/㎡ 总计 1.25kN/㎡ 永久荷载设计值 1.2×3.387=4.0644 kN/㎡（由可变荷载控制） 可变荷载设计值 1.4×1.25=1.75kN/㎡ 2.荷载组合 设计屋架时，应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦节点荷载P=(4.0644+1.75) ×1.5×6=52.3296 kN 组合二全跨永久荷载+半跨可变荷载 P=4.0644×1.5×6=36.59 kN 屋架上弦节点荷载 1 P=1.75×1.5×6=15.75 kN 2 组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载 P=0.417×1.2×1.5×6=4.5 kN 屋架上弦节点荷载 3 P=(1.4×1.2+0.75×1.4) ×1.5×6=24.57 kN 4 3.内力计算 本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数，见表A-1。 由表内三种组合可见：组合一，对杆件计算主要起控制作用；组合三，可能引起中间几根斜腹杆发生内力变号。如果施工过程中，在屋架两侧对称均匀铺设面板，则可避免内力变号而不用组合三。 《钢结构》课程设计指导书 中国地质大学长城学院 一、课程教学目标 钢结构课程设计是土木工程专业教学计划中一个重要的实践教学环节，通过课程设计使学生了解钢屋盖设计的一般程序和内容，为毕业后从事实际设计工作奠定基础；巩固钢结构课程中所学内容并应用于课程设计中；掌握钢屋架施工图的表达方法和制图规定；学习书写结构计算书；学习运用规范及有关技术资料。 二、教学内容基本要求及学时分配 （一）课程设计题目：梯形钢屋架课程设计 （二）设计内容： 1．确定屋架形式及屋架几何尺寸 2．屋盖支撑体系布置设计 3．屋架设计计算：包括荷载及内力计算、杆件截面的设计、节点设计。 4．编写结构设计计算书一份； 5．绘制屋架施工图一张〔3号图纸〕。 （三）设计进度（周六、周日除外） 第一日：布置设计任务，阅读设计任务书，借阅参考资料，屋盖支撑布置，确定屋架尺寸，布置腹杆； 第二至三日：荷载计算，荷载组合，内力计算； 第四至五日：杆件截面设计计算； 第六日：节点设计计算； 第七至八日：绘制施工图（电子绘制）； 第九日：整理结构计算书； （四）设计要求 1．计算书封面统一格式，有目录页并编写详细目录；正文要求书写工整，必要的图表不可缺少，注明所用参考文献。 2．按照制图规定绘制屋架施工图。 一、主要教学环节 （一）设计步骤 1．设计计算资料 2．屋架形式及屋架几何尺寸的确定 3．屋架及屋盖支撑的布置 屋架上、下弦横向水平支撑沿抗震缝分开的两部分的端柱间设 置，当山墙采用封闭结合及考虑构件统一化，亦可将房屋两端的横向水平支撑设置在第二柱间。下弦纵向水平支撑根据具体情况可不设置，竖向支撑布置在横向水平支撑所在柱间，沿屋架两端及屋脊处共设三道，系杆亦沿屋架两端及屋脊处通长设置三道。凡与支撑连接的屋架编号为GWJ —2，其它编号为GWJ —1。 4．荷载和内力计算 ① 荷载汇集：永久荷载包括屋架和支撑自重、大型屋面板自重、 保温层、防水层、找平层等自重；可变荷载包括屋面活荷、雪荷载，取两者之间的大值，风荷载及积灰荷载不考虑。 ② 荷载组合： 使用阶段：全跨永久荷载＋全跨可变荷载 全跨永久荷载＋半跨可变荷载 施工阶段：全跨屋架和支撑自重＋半跨屋面板重＋半跨屋面活荷 ③ 内力计算〔不考虑起拱〕： 本设计采用图解法计算内力。应用图解法求得单位荷载作用于全 跨及半跨各节点的各杆内力，即内力系数，然后可求出当荷载作用于 2 2 1 1 1—1 2—2 屋架上弦支撑布置 G W J —2 G W J —2 G W J —1 G W J —1 G W J —2 G W J —2 图1 土建专业 钢结构 课程设计 钢结构课程设计 一、课程设计的性质和任务 《钢结构》是土木工程专业的重要专业课，为了加强学生对基本理论的理解和《钢结构》设计规范条文的应用，培养学生独立分析问题和解决问题的能力，必须在讲完有关课程内容后，安排2周的课程设计，以提高学生的综合运用能力。课程设计又是知识深化、拓宽的重要过程，也是对学生综合素质与工程实践能力的全面锻炼，是实现本科培养目标的重要阶段。通过课程设计，着重培养学生综合分析和解决问题的能力以及严谨、扎实的工作作风。为学生将来走上工作岗位，顺利完成设计任务奠定基础。 课程设计的任务是，通过进一步的设计训练，使学生熟悉钢结构基本构件的设计和构造设计的基本原理和方法，具备一般钢结构设计的基本技能；能够根据不同情况，合理地选择结构、构造方案，熟练地进行结构设计计算，并学会利用各种设计资料。 二、课程设计基本要求 课程设计是综合性很强的专业训练过程，对学生综合素质的提高起着重要的作用。基本要求如下： 1、时间要求。一般不少于2周； 2、任务要求。在教师指导下，独立完成一项给定的设计任务，编写出符合要求的设计说明（计算）书，并绘制必要的施工图。 3、知识和能力要求。在课程设计工作中，能综合应用各学科的理论知识与技能，去分析和解决工程实际问题，使理论深化，知识拓宽，专业技能得到进一步延伸。通过毕业设计，使学生学会依据设计任务进行资料收集、和整理，能正确运用工具书，掌握钢结构设计程序、方法和技术规范，提高工程设计计算、理论分析、技术文件编写的能力，提高计算机的应用能力。 三、课程设计的内容 《钢结构》课程设计的选题要符合教学基本要求，设计内容要有足够的深度，使学生达到本专业基本能力的训练。对学习好、能力强的学生，可适当加深加宽。 题目：钢屋架设计 采用平面钢屋架作为设计题目。设计内容包括：屋架内力计算、屋架杆件设计；节点设计；施工图绘制以及材料用量计算等。 完成的设计成果包括：结构设计计算书一份，施工图1~3张（2号）。 钢结构课程设计例 题 钢屋架设计计算 一、设计资料 屋面采用梯形钢屋架、预应力钢筋混凝土屋面板。钢屋架两端支撑于钢筋混凝土柱上（砼等级C20）。钢屋架材料为Q235钢，焊条采用E43型，手工焊接。该厂房横向跨度为24m，房屋长度为240m，柱距（屋架间距）为6m，房屋檐口高为2.0m，屋面坡度为1/12。 二、屋架布置及几何尺寸 屋架几何尺寸图 屋架计算跨度=24000-300=23700mm。 屋架端部高度H0= mm。 二、支撑布置 三、荷载计算 1、荷载 永久荷载 预应力钢筋混凝土屋面板（包括嵌缝）1500N/m2=1.5 KN/m2 屋架自重（120+11×24）=0.384 KN/m2 防水层 380N/m2 =0.38 KN/m2 找平层2cm厚 400N/m2 =0.40 KN/m2 保温层 970N/m2 =0.97 KN/m2 支撑自重 80N/m2 =0.08 KN/m2 小计∑3.714 KN/m2 可变荷载 活载 700N/m2=0.70 KN/m2 以上荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，因此各荷载均按水平投影面积计算。 永久荷载设计值：1.2×3.714=4.457kN/m2 可变荷载设计值：1.4×0.7=0.98kN/m2 2、荷载组合 设计屋架时，应考虑以下三种荷载组合： （1）全跨永久荷载+全跨可变荷载 屋架上弦节点荷载：P=（4.457+0.98）×1.5×6=48.93kN （2）全跨永久荷载+半跨可变荷载 屋架上弦节点荷载：P1=4.457×1.5×6=40.11kN P2=0.98×1.5×6=8.82kN （3）全跨屋架与支撑+半跨屋面板+半跨屋面活荷载 全跨屋架和支撑自重产生的节点荷载：P3=1.2×（0.384+0.08）×1.5×6=5.01kN 作用于半跨的屋面板及活载产生的节点荷载：取屋面可能出现的活载 P4=（1.2×1.5+1.4×0.7）×1.5×6=25.02kN 以上1），2）为使用阶段荷载组合;3）为施工阶段荷载组合。 四、内力计算 按力学求解器计算杆件内力，然后乘以实际的节点荷载，屋架要上述第一种荷载组合作用下，屋架的弦杆、竖杆和靠近两端的斜腹杆内力钢结构课程设计参考示例
