液压自动卷圆机作业指导书(1)
液压自动卷圆机作业指导书
一、目的
为了保证操作的标准化，达到一定的操作要求。
二、性能与用途
YTLYZJ-700液压自动卷圆机可以用于各类金属薄板卷成圆筒状。
本机采用先进的液压二辊成型技术，卷制的零件圆度精确，操作方便，精确可靠，加工效率高，广泛应用于摩托车、汽车、机械、化工、消防器材、电机制造业和其他各个领域。
三、技术参数
输入电源 380 50HZ
额定负载持续率连续
额定容量 4KW
液压调整范围 3Mpa——6Mpa
工件厚度 0.8㎜——2.0㎜
工件直径Ф78㎜——Ф320 ㎜
工件最大长度 700㎜
四、操作方法
（一）机床调整
1、现将油箱内加满46#液压油，然后接上电源后，注意电动机旋转方向与箭头方向一致，否则油泵不出油。
2、压力调整：打开压力表开关，将胶辊上升，顶住上辊（主轴），然后调整油泵上部螺钉，调好合适压力，用螺母锁紧。
3、限位调整：将上升限位和下降限位调整到合适的位置。
下降限位一定要使下辊下降到底，上升限位一定要使下辊顶紧上滚筒。
4、下辊水平调节。
首先将下辊左、右两个油缸上部的节流阀按箭头方向开到最大。
（1）上升不平：调整左面油缸上部的节流阀。
如左面上升太快，将此节流阀关小（见阀上箭头所示方向）；如左面上升太慢，将此节流阀开大（一般开大为逆时针转，关小为顺时针转），逐步调整，使上升水平。
（2）下降不平：调整右面油缸（减速箱一侧）下部的节流阀。
如右面下降太快，将此节流阀关小（见阀上箭头所示方向）；如右面下降太慢，将此节流阀开大（一般开大为逆时针转，关小为顺时针转），逐步调整使下降水平。
（二）手动操作：
开机时合上电气箱内Q1、Q2、Q3、Q4空气开关。
将面板上“手动∕自动”按钮转到“手动”位置，并调整好上升、下降接近开关。
1、将“门开∕关”按钮转到关位置，门扣关上，套住上辊。
2、将“升∕降”按钮放“升”位，胶辊上升，顶紧上辊。
3、插入要卷圆的工件。
4、将“轧辊启∕停”按钮放停止位。
5、将“升∕降”按钮放“降”位，胶辊下降。
6、将“门开∕关”按钮放开位，门扣打开。
7、手工取出工件。
（三）自动操作。
卷取机作业指导书(1)
卷取机作业指导书(1)卷取机作业指导书引言概述：卷取机是一种常见的工业设备，广泛应用于纸张、塑料薄膜、金属板等行业中。
为了确保卷取机的正常运行和操作的安全性，本篇文章将为您提供一份卷取机作业指导书。
该指导书将分为五个部分，分别是：机器操作准备、卷取机的启动与停止、卷取机的操作注意事项、卷取机的故障处理以及卷取机的维护保养。
一、机器操作准备1.1 清理工作区域：在操作卷取机之前，首先要确保工作区域内没有杂物和障碍物，以免影响操作过程中的安全性和效率。
1.2 检查机器设备：仔细检查卷取机的各个部件是否完好无损，如紧固件是否松动、电源线是否接触良好等。
同时，检查卷取机的刀具和刀片是否锋利，并进行必要的更换。
1.3 确保操作人员安全：在操作卷取机之前，操作人员应穿戴好安全装备，如安全帽、防护眼镜、耳塞等，以确保工作过程中的人身安全。
二、卷取机的启动与停止2.1 启动卷取机：按照机器的操作说明书，正确操作卷取机的启动开关，确保机器能够正常启动。
在启动过程中，要注意观察机器是否有异常声音或振动，如有异常应立即停止操作并检查原因。
2.2 停止卷取机：在完成卷取任务后，应按照机器的操作说明书，正确操作卷取机的停止开关，将机器停止运行。
同时，要注意等待机器完全停止后，再进行下一步操作。
2.3 紧急停止：在遇到紧急情况时，需要立即停止卷取机的运行。
可以通过按下紧急停止按钮或拉动急停开关来实现。
操作人员应熟悉紧急停止装置的位置，并在必要时及时使用。
三、卷取机的操作注意事项3.1 控制卷取速度：根据卷取物料的特性和要求，调整卷取机的转速。
过高或过低的转速都可能导致卷取不均匀或卷取不良，影响产品质量。
3.2 控制张力：在卷取过程中，要确保适当的张力，以避免松紧不均或过紧造成的问题。
可以通过调整张力装置或张力控制器来实现合适的张力控制。
3.3 定期检查卷取物料：在卷取过程中，要定期检查卷取物料的质量和状态，如有异常应及时处理。

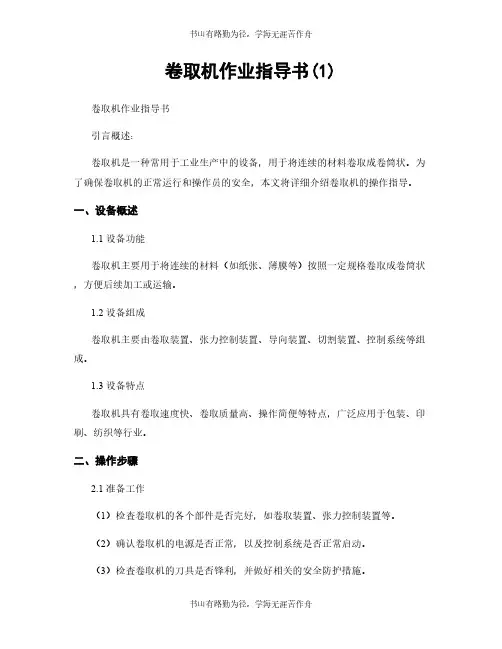

卷取机作业指导书(1)
卷取机作业指导书(1)卷取机作业指导书引言概述：卷取机是一种常用于工业生产中的设备，用于将连续的材料卷取成卷筒状。
为了确保卷取机的正常运行和操作员的安全，本文将详细介绍卷取机的操作指导。
一、设备概述1.1 设备功能卷取机主要用于将连续的材料（如纸张、薄膜等）按照一定规格卷取成卷筒状，方便后续加工或运输。
1.2 设备组成卷取机主要由卷取装置、张力控制装置、导向装置、切割装置、控制系统等组成。
1.3 设备特点卷取机具有卷取速度快、卷取质量高、操作简便等特点，广泛应用于包装、印刷、纺织等行业。
二、操作步骤2.1 准备工作（1）检查卷取机的各个部件是否完好，如卷取装置、张力控制装置等。
（2）确认卷取机的电源是否正常，以及控制系统是否正常启动。
（3）检查卷取机的刀具是否锋利，并做好相关的安全防护措施。
2.2 材料加载（1）将待卷取的材料放置在卷取机的进料装置上，并确保材料的位置正确。
（2）调整导向装置，使材料能够顺利进入卷取装置，并保持稳定的张力。
2.3 卷取操作（1）启动卷取机，调整卷取速度和张力控制装置，以适应材料的特性。
（2）观察卷取过程中的张力变化，根据需要进行调整，确保卷取质量。
（3）当卷取到预定长度或达到预设数量时，及时停止卷取机，并做好记录。
三、安全注意事项3.1 人员安全（1）操作人员应穿戴好防护装备，如安全帽、防护眼镜等。
（2）禁止在卷取机运行时靠近卷取装置，以免发生意外伤害。
3.2 设备安全（1）定期检查卷取机的各个部件是否正常，如电源线、刀具等。
（2）禁止在卷取机运行时进行维修或调整，必要时应切断电源并通知维修人员。
3.3 火灾防范（1）卷取机操作过程中，应保持机器周围的环境整洁，防止杂物堆积。
（2）定期清理卷取机的滚筒和导向装置，防止杂物积聚引发火灾。
四、常见故障及处理方法4.1 卷取不均匀（1）检查卷取装置是否调整正确，如卷取张力是否均匀。
（2）检查导向装置是否调整正确，如材料是否偏移。

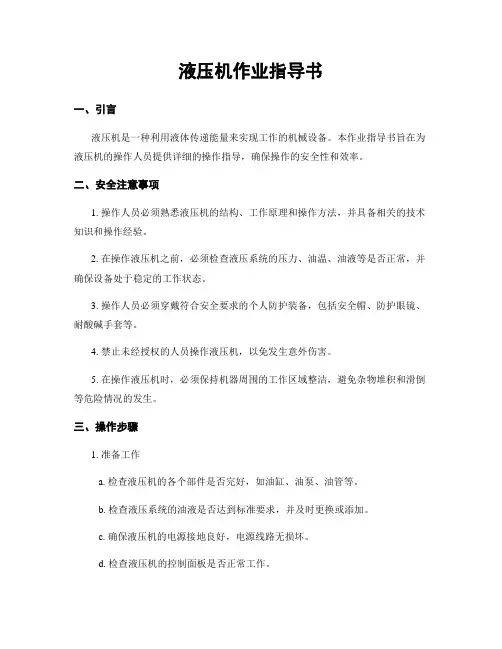

液压机作业指导书
液压机作业指导书一、引言液压机是一种利用液体传递能量来实现工作的机械设备。
本作业指导书旨在为液压机的操作人员提供详细的操作指导，确保操作的安全性和效率。
二、安全注意事项1. 操作人员必须熟悉液压机的结构、工作原理和操作方法，并具备相关的技术知识和操作经验。
2. 在操作液压机之前，必须检查液压系统的压力、油温、油液等是否正常，并确保设备处于稳定的工作状态。
3. 操作人员必须穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、耐酸碱手套等。
4. 禁止未经授权的人员操作液压机，以免发生意外伤害。
5. 在操作液压机时，必须保持机器周围的工作区域整洁，避免杂物堆积和滑倒等危险情况的发生。
三、操作步骤1. 准备工作a. 检查液压机的各个部件是否完好，如油缸、油泵、油管等。
b. 检查液压系统的油液是否达到标准要求，并及时更换或添加。
c. 确保液压机的电源接地良好，电源线路无损坏。
d. 检查液压机的控制面板是否正常工作。
2. 启动液压机a. 打开液压机的电源开关，待液压机进入待机状态。
b. 按照液压机的启动顺序，依次打开油泵、油缸等设备。
c. 检查液压机的压力表和油温表，确保压力和温度在正常范围内。
3. 进行作业a. 根据作业需求，调整液压机的工作参数，如压力、速度等。
b. 将待加工的工件放置在液压机的工作台上，并调整工件的位置和角度。
c. 通过操纵液压机的控制面板，启动液压机进行加工作业。
d. 在作业过程中，注意观察液压机的工作状态，如压力、速度、震动等，及时调整和处理异常情况。
4. 完成作业a. 在作业完成后，关闭液压机的油泵和油缸等设备。
b. 关闭液压机的电源开关，断开电源供应。
c. 清理液压机的工作区域，清除工件残留物和杂物。
d. 检查液压机的各个部件是否正常，如有异常情况，及时进行维护和修复。
四、常见故障处理1. 液压机无法启动a. 检查电源线路是否正常连接。
b. 检查电源开关是否打开。
c. 检查电源是否正常供应。

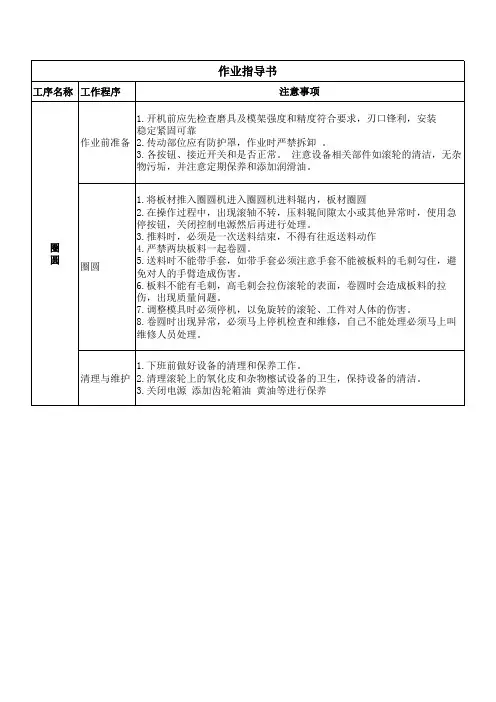

卷圆作业指导上书
工序名称 工作程序 注意事项
1.开机前应先检查磨具及模架强度和精度符合要求，刃口锋利，安装 稳定紧固可靠 作业前准备 2.传动部位应有防护罩，作业时严禁拆卸 。 3.各按钮、接近开关和是否正常。 注意设备相关部件如滚轮的清洁，无杂 物污垢，并注意定期保养和添加润滑油。 1.将板材推入圈圆机进入圈圆机进料辊内，板材圈圆 2.在操作过程中，出现滚轴不转，压料辊间隙太小或其他异常时，使用急 停按钮，关闭控制电源然后再进行处理。 3.推料时，必须是一次送料结束，不得有往返送料动作 4.严禁两块板料一起卷圆。 5.送料时不能带手套，如带手套必须注意手套不能被板料的毛刺勾住，避 免对人的手臂造成伤害。 6.板料不能有毛刺，高毛刺会拉伤滚轮的表面，卷圆时会造成板料的拉 伤，出现质量问题。 7.调整模具时必须停机，以免旋转的滚轮、工件对人体的伤害。 8.卷圆时出现异常，必须马上停机检查和维修，自己不能处理必须马上叫 维修人员处理。
圈 圆
圈圆
1.下班前做好设备的清理和保养工作。 清理与维护 2.清理滚轮上的氧化皮和杂物檫试设备的卫生，保持设备的清洁。 3.关闭电源
卷取机作业指导书(1)简版
卷取机作业指导书(1)卷取机作业指导书引言概述：卷取机是一种用于将卷材卷取成卷筒形状的设备，广泛应用于纸张、塑料薄膜、金属箔等行业。
为了保证卷取机的正常运行和操作人员的安全，编写一份详细的卷取机作业指导书是非常必要的。
本文将从五个大点来阐述卷取机的作业指导。
正文内容：1. 卷取机的基本操作1.1 准备工作：清理工作区域，检查设备是否正常运行，确认卷材材质和规格。
1.2 开机操作：按照设备操作手册的要求，打开电源开关，启动卷取机，调整卷取机的速度和张力。
1.3 卷取操作：将卷材放置在卷取机上，调整卷取机的定位装置，确保卷材的位置和张力均匀。
1.4 关机操作：停止卷取机的运行，关闭电源开关，清理工作区域，做好设备的维护保养工作。
2. 卷取机的故障排除2.1 卷材偏斜：检查卷材的位置和张力，调整定位装置和张力控制系统。
2.2 卷材断裂：检查张力控制系统，调整张力控制装置，确保张力适中。
2.3 卷材松紧不一：检查张力控制系统，调整张力控制装置，确保卷材张力均匀。
2.4 卷材卷取不饱满：检查卷取机的速度和张力，调整卷取机的参数，确保卷材卷取饱满。
2.5 其他故障：根据设备操作手册的要求，进行相应的故障排除。
3. 卷取机的安全操作3.1 穿戴个人防护用品：操作人员必须穿戴好安全帽、防护眼镜、防护手套等个人防护用品。
3.2 熟悉设备操作手册：操作人员应详细阅读设备操作手册，了解设备的安全操作流程。
3.3 定期维护保养：定期对卷取机进行维护保养，清理设备内部和外部的杂物，确保设备的正常运行。
3.4 注意安全距离：操作人员在操作卷取机时，要保持一定的安全距离，避免发生意外伤害。
3.5 紧急停机：在发生紧急情况时，操作人员应立即按下紧急停机按钮，停止卷取机的运行。
4. 卷取机的操作技巧4.1 熟悉卷材的特性：了解卷材的材质、规格和特性，根据不同的卷材进行相应的操作调整。
4.2 控制卷取速度：根据卷材的材质和规格，调整卷取机的速度，确保卷取的效果。

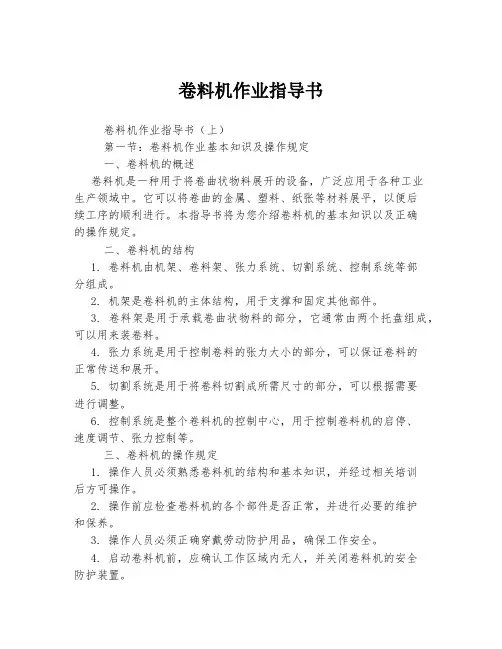

卷料机作业指导书
卷料机作业指导书卷料机作业指导书（上）第一节：卷料机作业基本知识及操作规定一、卷料机的概述卷料机是一种用于将卷曲状物料展开的设备，广泛应用于各种工业生产领域中。
它可以将卷曲的金属、塑料、纸张等材料展平，以便后续工序的顺利进行。
本指导书将为您介绍卷料机的基本知识以及正确的操作规定。
二、卷料机的结构1. 卷料机由机架、卷料架、张力系统、切割系统、控制系统等部分组成。
2. 机架是卷料机的主体结构，用于支撑和固定其他部件。
3. 卷料架是用于承载卷曲状物料的部分，它通常由两个托盘组成，可以用来装卷料。
4. 张力系统是用于控制卷料的张力大小的部分，可以保证卷料的正常传送和展开。
5. 切割系统是用于将卷料切割成所需尺寸的部分，可以根据需要进行调整。
6. 控制系统是整个卷料机的控制中心，用于控制卷料机的启停、速度调节、张力控制等。
三、卷料机的操作规定1. 操作人员必须熟悉卷料机的结构和基本知识，并经过相关培训后方可操作。
2. 操作前应检查卷料机的各个部件是否正常，并进行必要的维护和保养。
3. 操作人员必须正确穿戴劳动防护用品，确保工作安全。
4. 启动卷料机前，应确认工作区域内无人，并关闭卷料机的安全防护装置。
5. 按照操作界面的指示，调节卷料机的速度和张力，并注意观察卷料展开的情况。
6. 在操作过程中，严禁用手或其他物体接触到卷料机的运动部件。
7. 发现异常情况时，应立即停止卷料机，并进行故障排除。
如无法解决，应及时向维修人员报告。
第二节：卷料机作业过程及应急处理方法一、卷料机的作业过程1. 将卷料放置在卷料架上，并调整好卷料的位置，使其能够平稳地通过卷料机。
2. 打开卷料机的电源开关，并将控制系统调至待机状态。
3. 按照操作规定，调节好卷料机的速度和张力。
4. 启动卷料机，观察卷料是否正常展开。
5. 在卷料展开过程中，及时观察卷料的情况，并根据需要进行相应的调整。
6. 卷料展开完成后，及时关闭卷料机，并将卷料取下。
液压机作业指导书
液压机作业指导书一、引言液压机是一种利用液体传递能量的机械设备，广泛应用于各个行业中，如冶金、建造、航空等。
为了确保液压机的安全运行和操作人员的安全，本作业指导书旨在提供详细的操作指导和安全注意事项。
二、液压机的基本原理液压机的工作原理基于帕斯卡定律，即在一个封闭的容器中，施加在任何一个点上的压力，都会均匀地传递到容器的各个部份。
液压机通过液压油的压力传递来实现加压、挤压、弯曲、拉伸等工艺操作。
三、液压机的组成部份1. 液压动力系统：包括液压油箱、液压泵、液压阀等。
2. 工作部件：包括油缸、活塞、活塞杆等。
3. 控制系统：包括控制阀、压力表、传感器等。
四、液压机的操作步骤1. 准备工作：检查液压油的油位和质量，确保液压机处于正常工作状态。
2. 调整工作参数：根据工件的尺寸和要求，调整液压机的工作压力、速度等参数。
3. 安装工件：将待加工的工件放置在液压机工作台上，并确保工件的稳定性和正确位置。
4. 操作液压机：根据工艺要求，打开液压机的电源开关，启动液压泵，调节控制阀实现所需的工艺操作。
5. 监控加工过程：通过压力表、传感器等监控设备，实时监测液压机的工作状态，确保加工过程的稳定性和安全性。
6. 完成加工任务：待加工工件达到要求后，住手液压机的工作，关闭电源开关，及时清理工作台和液压机设备。
五、液压机的安全注意事项1. 操作人员必须经过专门的培训，了解液压机的工作原理和操作规程。
2. 在操作液压机前，必须戴上符合标准的安全防护装备，如安全帽、护目镜、防护手套等。
3. 在操作过程中，严禁随意接触液压机的运动部件，以免造成伤害。
4. 在进行维护和保养时，必须先切断液压机的电源，并等待其彻底住手运行后才干进行操作。
5. 定期检查液压机的液压油质量和油位，确保液压机的正常工作。
6. 当液压机浮现异常情况时，如压力异常、温度过高等，应即将住手操作，并及时通知维修人员进行检修。
六、液压机的维护保养1. 定期更换液压油，并保持油品的清洁度和质量。
卷圆机安全操作规程
1、适用作业范围本安全操作规程适用于公司的卷圆机的作业。
2、风险辨识分析卷圆机电气系统可能会引发触电事故。
3、操作前的准备3.1 操作人员检查设备开关、按钮功能是否正常。
3.2 正确穿戴防护用品，女工长发必须带帽o3.3传动及滑行面需加注润滑油脂，设备运转灵活可靠方可下一步操作。
3. 4清理设备前后障碍物，机器前方禁止站人。
4、操作中的防范3.1 手及身体其它部位靠近滚轴最近不超过20M o4. 2机器发生异常，立即停机检查，待故障排除后方可继续操作。
1、应急情况处理4.1 若物件受阻，应立即停机，检查原因，排除故障后才能开机；4.2 发生伤害后，马上切断电源，抢救伤员、保护现场。
6、操作后的收尾6.1清除机器上的油污和杂物。
6.2清理周边环境。
施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。
2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。
4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。
不许私自用火，严禁酒后操作。
5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。
6、穿硬底鞋不得进行登高作业。
7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。
9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。
10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。
液压机作业指导书
液压机作业指导书一、概述液压机是一种利用液体传动能力来实现工作的机械设备。
其主要由供液系统、执行系统、电气控制系统、工作台等组成。
液压机具有压力大、力矩大、稳定性好等特点，广泛应用于金属加工、塑料成型、压力试验等领域。
二、安全注意事项1. 操作之前，必须确保液压机的供电开关处于关闭状态，以免意外启动。
2. 严禁使用损坏或破损的液压机进行作业，必要时进行维修或更换零部件。
3. 在操作过程中，应戴好安全帽、手套、护目镜等个人防护装备，以确保作业人员的安全。
4. 严禁将手或其他物体伸入液压机的运动部件中，以免造成意外伤害。
5. 当发现液压机出现异常声音、漏液、电气故障等问题时，应立即停机检查，并由专业人员进行维修。
三、操作步骤1. 打开液压机的供电开关，确保液压机处于待机状态。
2. 将待加工工件放置在工作台上，并按照要求加工好工件的固定装置。
3. 调整液压机的操作模式和操作参数，如压力、速度等。
4. 根据工艺要求，选择合适的模具，并固定在液压机的工作台上。
5. 进行装夹操作，确保工件被牢固地夹住，并且与模具接触均匀。
6. 开始启动液压机，进行加工操作。
在加工过程中，注意观察工件的加工状态，调整参数以获得最佳加工效果。
7. 加工完成后，将液压机的操作模式切换为停机状态，并关闭供电开关。
8. 清理工作台、模具和液压机，及时清除加工过程中产生的废料和杂物。
9. 对液压机进行日常维护保养，包括清洗、润滑、紧固等，以确保液压机的正常工作。
四、常见故障及排除方法1. 液压机运动不稳、速度慢或运动不灵敏：检查液压系统中的油液是否不足或不清洁，及时更换或加注合适的油液。
2. 液压机压力不稳或无法达到设定值：检查液压系统中的压力调节装置是否失效，及时更换或维修。
3. 液压机漏液严重：检查液压系统中的密封件是否破损或老化，及时更换密封件。
4. 液压机电气系统故障：检查电气控制系统中的电源、触点、保险丝等元件是否正常，及时修复或更换。
液压机作业指导书
液压机作业指导书一、引言液压机是一种利用液体传递压力来实现工作的机械设备。
本指导书旨在为液压机的操作人员提供详细的作业指导，以确保操作的安全和高效。
二、液压机概述液压机由液压系统、机械结构和电气控制系统组成。
液压系统通过液压油的压力来驱动活塞或者液压缸，实现工作过程。
机械结构包括机架、工作台、活塞和模具等部份。
电气控制系统用于控制液压机的运行和保护。
三、液压机的安全操作1. 操作人员应熟悉液压机的结构和工作原理，并严格按照操作手册进行操作。
2. 在操作前，检查液压机的各个部件是否完好，液压油是否充足，电气系统是否正常。
3. 穿戴适当的个人防护装备，如安全帽、护目镜、防护手套等。
4. 在操作过程中，严禁将手或者其他物体伸入液压机的工作区域。
5. 操作人员应保持专注，不得进行与操作无关的交谈或者其他分散注意力的行为。
6. 在液压机工作期间，禁止进行维修、调整或者清洁工作。
四、液压机的操作步骤1. 打开液压机的电源开关，并确保液压机处于住手状态。
2. 检查液压油的油位，并根据需要进行加油。
3. 根据作业要求，选择合适的模具，并将其安装到液压机的工作台上。
4. 将待加工的工件放置在模具上，并调整好位置。
5. 调整液压机的工作参数，如压力、速度等，以满足加工要求。
6. 按下液压机的启动按钮，启动液压机。
7. 观察液压机的工作情况，确保加工过程中工件的稳定和质量。
8. 加工完成后，住手液压机的运行，并进行必要的清理和维护。
五、液压机的维护保养1. 定期检查液压机的液压油，保持其清洁和充足。
2. 定期清理液压机的工作台和模具，确保其表面光滑，无杂物。
3. 定期检查液压机的电气系统，确保其正常工作。
4. 定期检查液压机的机械结构，如活塞、机架等，发现问题及时修复或者更换。
5. 在液压机长期不使用时，应将其电源断开，并进行适当的封存和保护。
六、液压机的故障排除1. 在液压机浮现故障时，应即将住手操作，并切断电源。
