第五章透镜及其应用
物理人教版(2024)八年级上册第五章透镜及其应用-5.1 透镜 课件
课后探究
为了防止森林火灾，在森林里不允许随地丢弃装 有液体的透明饮料瓶，这是为什么呢？你能通过 本堂课所学的知识解释一下吗？
*
下课
*
凸透镜的主光轴和光心
1．主光轴：通过两个球面球心的直线。（主轴） 2．光心：光心是主光轴上的一点， 通过这点的光线穿过透镜时方向不变。
光心
主光轴
O
C1
C2
凹透镜的主光轴和光心
1．主光轴：通过两个球面球心的直线。(主轴) 2．光心：光心是主光轴上的一பைடு நூலகம்， 通过这点的光线穿过透镜时不改变方向。
光心
主光轴
测凸透镜焦距
【合作探究】你有什么办法知道凸透镜的焦距是多少？
测凸透镜焦距的方法
A.把凸透镜正对太阳光。
B.再把一张纸放在它的另一 侧,来回
f
移动，使纸上的光斑最小、最亮。
C.用刻度尺测量该光斑到凸透镜的距
离就是该透镜的焦距。
测凸透镜焦距
三条特殊光线
F
F
F
F
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通过焦点，经凹透镜 折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。 对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
课堂小结
1．两种透镜：凸透镜和凹透镜； 2．几个基本概念: 光心、主光轴、焦点、焦距； 3．透镜对光线的作用：
凸透镜对光线有会聚作用, 又叫会聚透镜。
凹透镜对光线有发散作用, 又叫发散透镜。 能力要求： 1、会从外形和聚散光特点区分两种不同的透镜； 2、知道凸透镜对光的会聚作用和凹透镜对光的发散作用； 3、会画两种透镜三条特殊的光路图.
第五章透镜及其应用
第五章《透镜及其应用》笔记（修改稿5）一、基础部分：1、光学镜分为两类：面镜（有反射面，光线不透过）和透镜（光线透过透镜）。
入射光线射向面镜，要发生反射现象，入射光线和反射光线都在反射面同一侧，比如：平面镜、凸面镜（也叫凸镜，汽车观后镜）、凹面镜（也叫凹镜）三者都发生反射现象，都遵守反射定律。
入射光线射向透镜，要透过透镜发生折射现象，入射光线透过透镜和折射光线在透镜的两侧，比如：凸透镜、凹透镜两者都发生折射现象，都遵守折射定律。
2、凸透镜对光有会聚作用，又叫会聚透镜；凹透镜对光有发散作用，又叫发散透镜。
3、平行光线透过凸透镜会聚于一点，称为焦点，用F表示。
凸透镜有两个实焦点，凹透镜有两个虚焦点。
焦点到凸透镜光心的距离叫做焦距，用 f 表示。
透镜越厚，折光能力越强，焦距越小。
4、凸透镜成像规律：理解熟记下表，结合上图熟悉物距、像距、一倍焦距、二倍焦距。
物体到凸透镜距离（物距u）像的情况像距V生活中的实例倒立正立放大缩小实像虚像物距大于2倍焦距（u＞2f）倒立缩小实像异侧，2f＞V＞f照相机、摄像头、眼睛、监控、人脸识别、航拍、偷拍物距等于2倍焦距（u=2f）倒立等大实像异侧，V =2f 当u=2f,V=2f可算焦距物距在2倍焦距和焦距之间（2f＞u＞f）倒立放大实像异侧，V＞2f 投影仪、幻灯机、放映机物距等于焦距（u=f）折射光线为平行光线，不能会聚一点，不能成像，但获得平行光源物距小于焦距（u＜f）正立放大虚像物和像同侧放大镜、老花镜、目镜、水珠5、口诀：1倍焦距分虚实；2倍焦距分大小。
即大于1倍焦距的成实像；大于2倍焦距的成缩小的像。
6、实像与虚像的区别：所有实像都是倒立的，所有虚像都是正立的；所有实像都能用光屏接收，所有虚像光屏都接收不到；实像是实际光线会聚而成的，虚像是实际光线的反向延长线会聚的。
看到实像和虚像都有光线进入人的眼睛。
7、成实像时，当物距减小时，像和像距都变大；当物距增大时，像和像距都变小。
2024年人教版八年级物理上册第五章 透镜及其应用透镜
第1节透镜教材分析一、课标分析认识凸透镜的会聚作用和凹透镜的发散作用。
二、内容和地位分析透镜是照相机、投影仪、望远镜等光学仪器的重要组成部分,透镜对光的作用是准确理解透镜的成像规律的基础,能否掌握透镜对光的作用是学生今后能否学好光学的关键,是本章的核心内容。
学情分析学生在思维方面,喜欢动手动脑,对直观内容比较感兴趣,但欠缺对问题的深入思考及理性化的思维过程。
教学目标1.能正确区分凸透镜和凹透镜。
2.能在图中标出凸透镜的主光轴、光心、焦点和焦距。
3.能说出凸透镜对光起会聚作用、凹透镜对光起发散作用。
核心素养1.通过观察凸透镜对光的会聚作用和凹透镜对光的发散作用的演示实验,培养学生的观察能力,学会观察事物的本质特征,培养学生的概括、归纳能力。
2.通过对如何利用凸透镜产生平行光的讨论和演示实验,培养学生运用物理知识解决实际问题的能力。
重点难点重点:透镜对光的作用。
难点:透镜对光的作用的原理。
教学过程续表探究活动1:教师让学生观察凸透镜和凹透镜。
教师提问:你观察到的这两个透镜各有什么特点?1.定义(1)中间厚、边缘薄的透镜,叫作凸透镜。
(2)中间薄、边缘厚的透镜,叫作凹透镜。
并思考。
一个中间厚个两边厚。
探究活动2:鉴别桌上的近视镜、老花镜各是什么镜。
2.基本概念(1)主光轴:透镜上通过两个球面球心的直线叫作主光轴。
(2)光心:主光轴上有个特殊的点,通过这个点的光传播方向不变,这个点叫作光心。
注意:①每个透镜有且只有一个主光轴。
②光心一定在主光轴上。
③光心位于透镜的中心。
④通过光心的光线并不会发生偏折,即它的传播方向不会发生改变。
例1识别下列透镜,并归类。
(1)属于凸透镜的是;它们的共同特点是。
(2)属于凹透镜的是;它们的共同特点是。
并思考、回答:近视镜是凹透镜,老花镜是凸透镜。
学生在教师的引导下认识主光轴、光心的概念,牢记注意事项。
学生练习,并回答。
使学生加深对主光轴和光心的理解。
及时强化学生的学习效果,巩固知识。
人教版八年级上册物理《第五章：透镜及其应用》教案【五篇】
【导语】尽快地掌握科学知识，迅速提⾼学习能⼒,为⼤家准备了⼈教版⼋年级上册物理《第五章：透镜及其应⽤》教案【五篇】，希望对⼤家有所帮助！ §5—1透镜 教学⽬标： 1、知识和技能 了解什么是凸透镜，什么是凹透镜，了解透镜的焦点、焦距。
了解凸透镜和凹透镜对光的作⽤。
2、过程和⽅法 观察凸透镜对光的会聚作⽤和凹透镜对光的发散作⽤。
3、情感、态度、价值观 能保持对⾃然界的好奇，初步领略⾃然现象的美好与和谐。
重、难点： 焦点、焦距的定义。
透镜对光的折射作⽤。
教学器材： 激光源、各种透镜 教学课时：2课时 教学过程： ⼀、前提测评： 完成光路图： 空⽓玻璃 ⽔空⽓ ⼆、导学达标： 引⼊课题：我们经常⽤到⼀些玻璃器件。
如：眼镜、照相机的镜头，它们有什么作⽤？ 进⾏新课： 1、透镜：⼀些玻璃做的透明的器件（实物观察） 凸透镜：中间厚、边缘薄的透镜 凹透镜：中间薄、边缘厚的透镜（图3.1-1⽰） 2、透镜的做法： 主光轴：连接圆⼼的直线 光⼼：透镜的中⼼光⼼在主光轴上。
通过光⼼的光线传播⽅向不改变 3、透镜对光的折射作⽤： （1）、凸透镜对光有会聚作⽤，⼜叫会聚透镜。
（2）、凹透镜对光有发散作⽤，⼜叫发散透镜。
4、焦点和焦距： 焦点：与主光轴平⾏的光线通过凸透镜后会聚到⼀点，叫凸透镜的焦点。
焦点有⼏个？ 焦距：焦点到光⼼的距离。
单位是什么？ 5、凹透镜的焦点和焦距 6、两种透镜上能画三条特殊的光线 三、达标练习：完成物理套餐中的本节内容。
⼩结：根据板书，总结本节内容，明确重、难点。
课后活动：完成课本练习。
写出⽇常⽣活中你见到的透镜。
教学后记：对光⼼、主光轴的知识进⾏补充。
会聚、发散的结论。
§5—2⽣活中的透镜 教学⽬标： 1、知识和技能 了解透镜在⽇常⽣活中的应⽤。
2、过程和⽅法 经历制作模型照相机的过程，了解照相机的成像原理。
能简单描述凸透镜成实像与虚像的主要特征。
人教版(2024)八年级上册物理+第五章透镜及其应用 复习课件
显微镜
显微镜 ：
目镜： 靠近眼睛的凸 透镜。
物镜： 靠近被观察物体的 凸透镜。
物镜 ：物体成一个放大的实像 目镜 ：象一个放大镜，将像再次放大
望远镜
物镜 ：远处的物体在焦点 附近成实像
目镜 : 象一个放大镜，将 像再次放大
天文望远镜 ：
目镜：靠近眼睛的凸透镜。 物镜：靠近被观测物体的凸透镜。
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更明亮。
注意： 1.蜡烛、凸透镜、光屏应调整在同一直线上。
2.烛焰的中心、凸透镜的中心、光屏的中心 应调整在同一高度。
凸透镜成像规律及应用（口诀）（实验）
序号 条件
特点
像
应用
1 u＞2f
倒立、缩小、实像
f＜v＜2f 照相机
2 u=2f
倒立、等大、实像
v=2f
测焦距
3 f＜u＜2f 倒立、放大、实像
v＞2f
焦距 焦点到光心的距离
凹透镜 概念 中间薄边缘厚
光学性质 发散
U>2f f<v<2f 倒立缩小的实像
特点 U=2f v=2f 倒立等大的实像
凸透镜成像
f<U<2f v>2f 倒立放大的实像
U=f
不成像
U<f
正立放大的虚像
规律 一焦分虚实二焦分大小物近像远像变大（实）物近像近
像变小（虚）
照相机 利用U>2f 倒立缩小的实像的原理
过虚焦点。
光线，折射后平行 于主光轴。
如何测量凸透镜的焦距？
答: 将凸透镜正对着太阳光，再把一 张白纸放在它 的另一侧，来回移动，直到纸上的光斑变得最 小、最亮。测量出这个最小、最亮的光斑到凸 透镜的距离就是凸透镜的焦距。

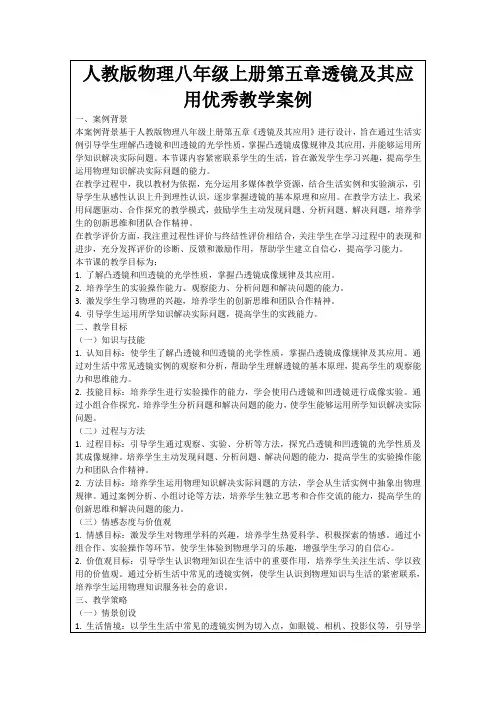

人教版物理八年级上册第五章透镜及其应用优秀教学案例
2.实验现象导入：通过展示一系列透镜成像实验，如凸透镜成实像、成虚像等，引发学生的好奇心，激发学生的探究欲望。
3.问题导入：提出与透镜相关的问题，如“为什么眼镜能矫正视力？”、“凸透镜和凹透镜有何不同？”等，引导学生思考，激发学生的学习动力。
2.同伴评价：学生之间相互评价，给予同伴在实验操作、思考问题等方面的反馈，促进共同进步。
3.教师评价：教师对学生的学习过程和成果进行评价，关注学生在知识掌握、能力培养、情感态度等方面的表现，充分发挥评价的诊断、反馈和激励作用。通过评价，帮助学生建立自信心，提高学习能力。
四、教学内容与过程
（一）导入新课
4.凸透镜的应用：介绍凸透镜在生活中的应用，如相机、投影仪等，引导学生理解凸透镜的实际意义。
（三）学生小组讨论
1.分组讨论：将学生分成若干小组，每个小组讨论凸透镜成像规律的应用场景，如相机、眼镜等。
2.分享与交流：小组成员相互分享自己的观点和发现，进行讨论和交流，促进知识的共享和互补。
3.问题解决：小组合作解决教师提出的问题，如“如何判断凸透镜成像的性质？”等，培养学生的合作能力和解决问题的能力。
2.价值观目标：引导学生认识物理知识在生活中的重要作用，培养学生关注生活、学以致用的价值观。通过分析生活中常见的透镜实例，使学生认识到物理知识与生活的紧密联系，培养学生运用物理知识服务社会的意识。
三、教学策略
（一）情景创设
1.生活情境：以学生生活中常见的透镜实例为切入点，如眼镜、相机、投影仪等，引导学生关注透镜在生活中的应用，激发学生的学习兴趣。
（四）总结归纳
1.教师引导：教师引导学生总结本节课的主要内容和知识点，帮助学生梳理思路，形成知识体系。
第五章透镜及其应用课件人教版八年级上册物理
5．检修工人在查看线路密集的电路板时，为了看清线路 的连接情况，常透过一个较大的透镜进行观察，这个透镜 是凸透镜，工人看到的是放大的___虚____(选填“实”或 “虚”)像，电路板到透镜的距离应__小__于__1_倍__焦__距__；检修 时还用到了照明灯，这是为了照亮__电__路__板____(选填“透 镜”或“电路板”)。
4．人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信 息的。该摄像机镜头相当于___凸___透镜，它的成像与 _照__相__机___(选填“照相机”“投影仪”或“放大镜”)相 似，所成的是_缩__小___(选填“放大”“缩小”或“等大”) 的实像，已知镜头焦距为f，人脸到镜头的距离应大于 __2_f___。
-14-
3．如图是张老师利用手机直播网课的情景。手机的镜头 相当于_凸__透___镜，当手机取景框内只看到电子白板时，为 了让同学们同时看到两边黑板上板书的文字，手机应该 _远__离___(选填“远离”或“靠近”)黑板，黑板上文字所成 的像是_缩__小___(选填“放大”或“缩小”)的像。
-15-
-34-
1．如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆 船的情形，由此可以判断出小明视力存在的问题以及所戴 眼镜的镜片类型是( B ) A．远视眼 凸透镜 B．近视眼 凹透镜 C．远视眼 凹透镜 D．近视眼 凸透镜
-35-
2．图中a、b是同一人的两幅照片，b图中他拿的眼镜( B ) A．属于凸透镜，可用于矫正近视眼 B．属于凸透镜，可用于矫正远视眼 C．属于凹透镜，可用于矫正远视眼 D．属于凹透镜，可用于矫正近视眼
-36-
3．用凸透镜制作简易望远镜，对望远镜工作原理分析， 错误的是( D ) A．望远镜的目镜成的是正立、放大的虚像 B．望远镜的两个透镜，可以用老花镜的镜片来代替 C．远处的物体经过物镜成的像落在目镜焦点以内 D．望远镜的物镜成的是倒立放大的实像
第五章 透镜及其应用知识点
第五章透镜及其应用凸透镜：对光具有会聚作用，所有又叫会聚透镜。
凹透镜：对光具有发散作用，所以又叫发散透镜。
2，焦点与焦距凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做凸透镜的焦点，用F表示。
凸透镜的两侧各有一个焦点，焦点到光心的距离叫做焦距，两侧的焦距相等，用f表示。
凹透镜能使与主光轴平行的光通过它后变得发散，且这些发散的光线的反向延长线相交在主光轴上的一点，这一点叫做凹透镜的焦点，它是虚焦点，不是实际光线会聚的点。
3，透镜的三条特殊光线凸透镜的三条特殊光线。
平行主光轴，经过焦点或从焦点出发，经过光心。
凹透镜的三条特殊光线。
平行主光轴，斜射向凹透镜另一侧虚焦点，经过光心。
4，需要利通特殊光线作图根据射入光线和射出光线判断透镜的类型，透镜是利用光的折射，折射满足光路可逆这个条件。
二透镜的应用1，照相机基本构造及应用镜头：一般由一组透镜组成，相当于一个凸透镜。
胶片：相当于光屏，机壳相当于暗室，胶片上面涂有一层对光敏感的物质。
调焦环：可以调节镜头到胶片的距离，在胶片上生成清晰的像。
光圈环：可以控制从镜头射入光的多少，光圈上标的数字越小，光圈越大，进入镜头的光就越多。
快门：可以控制曝光的时间，数字表示时间的倒数。
原理：镜头相当于一个凸透镜，来自物体的光经过照相机镜头后会聚在胶片上，形成一个缩小的像。
三实像和虚像1,凸透镜的成实像的原理照相机和投影机所成的像，是光通过凸透镜会聚形成的，如果把感光胶片放在像的位置上，就能记录下所成的像，这种像叫做实像。
2，凸透镜成虚像的原理凸透镜成虚像时，通过凸透镜射出的光没有会聚，只是人眼逆着出射光的方向看去，感到光是从放置四，凸透镜成像规律1，物距：物到透镜光心的距离叫物距，用u表示。
,像距：像到透镜光心的距离叫像距，用v表示。
2，凸透镜的成像规律a,u>2f ,成倒立、缩小的实像，f<u<2f 烛焰从2倍焦距外向两倍焦距靠近时，物距的变化值大于相距的变化值，反之亦然；b,u=2f,成倒立、等大的实像，v=2fc, f<u<2f，成倒立、放大的实像，v>2f 烛焰从2倍焦距到1倍焦距是物距的变化值小于相距的变化值，反之亦然；d, u<f,成正立、放大的虚像，烛焰越靠近焦点，像越大；相距的变化值要大于物距的变化值；e,万能公式 1/u +1/v =1/f;问题点：1，如果找焦距？2，如何测焦距？3，如何画凸透镜和凹透镜的三条特殊光线？4，照相机，投影仪，放大镜的图像如何画？5，凸透镜成像实验时要求：a,实验器材蜡烛，凸透镜，光屏，刻度尺，光具座;b,凸透镜，烛焰，光屏三者的中心处于同一高度；c,三者处于同一高度的目的使烛焰成的实像在光屏的中央；d,光屏上没有像时的原因有一是三者不在同一高度；二是，烛焰处于焦点或者焦距以内；e,调整器材高度时，应点燃蜡烛后调整三者在同一高；f，凸透镜有成像的作用，投影仪的平面镜有改变光路的作用；凹面镜有会聚光线反射并成像的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高昌区第一中学
复习目标：
（1）了解透镜的焦点、焦距；知道会聚作用 和发散作用；会画凸、凹透镜三条特殊光路 （2）知道凸透镜的成像规律及应用 （3）了解实像和虚像的特点
新疆七年中考习题练习：
一、选择、填空
1．艾力同学在做“研究凸透镜成像规律”的实 验，当他把蜡烛移到距离透镜34 cm的地方时， 在光屏上观察到如右图所示的像，则该凸透镜的 焦距可能是 （ ）
二. 作图和探究
1. 如图所示，光线AO射向凸透镜，请你画出穿过 凸透镜的折射光线。 2.请画出图中两条光线通过凸透镜后射出的光线 （F为透镜的焦点，O为透镜的光心）。
3. 如图所示中F为凸透镜L的焦点， 为凸透镜主 光轴，AB为射向凸透镜且过焦点的光线，在凸透 镜的右侧有一半丽镜MN和主光轴 相交45°角。请 画出经凸透镜折射后和经平面镜反射后的完整光 路。
在同一高度，其目的是
；
（3）当烛焰距离凸透镜25cm时，移动光屏使
光屏上成倒立、
的实像，生活中的
就是利用这个原理制成的；
（4）接下来将蜡烛向凸透镜方向移动，若在 光屏上还能得到清晰的像，应将光屏______ 凸透镜（选填“靠近”或“远离”）。
默写凸透镜成像规律
A．10 cm B．20 cm C．30 cm D．40cm
2．家用放大镜（凸透镜）成放大的像时（ ）
A．一定是实像
B．一定是虚像
C．像距一定大于物距 D．像距一定小于焦距
3．近视眼是晶状体对光的偏折能力
变
（选填“强”或“弱”），使来自远
处某点的光会聚在视网膜
（选填“前”
或“后”）．
4．人眼的晶状体相当于凸透镜．当人观察物 体时．物体在视网膜上所成的像是倒立 的实像，近视眼应配戴由 透镜制成的眼 镜进行矫正．
4、请在图中完成 物体AB经凸透镜成像的光 路图。
5、如图是光线通过凹透镜后的折射光线，作 出入射光线．
6.在探究“凸透镜成像规律”实验中：
（1）如图1所示，可知该凸透镜的焦距
为 cm；知识和经验告诉我们也可以用______
____
___的方法测量焦距。
（2）如图2所示，应将光屏向
（填“上”
或“下”）调整，使烛焰、凸透镜、光屏的中心
