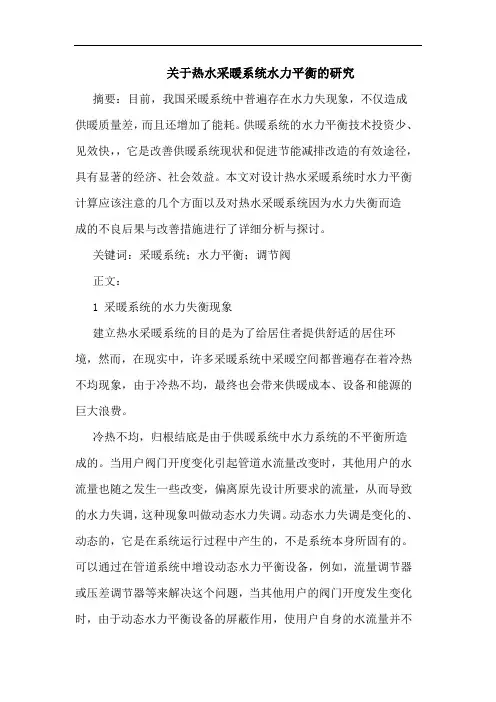

关于热水采暖系统水力平衡的研究
关于热水采暖系统水力平衡的研究摘要：目前，我国采暖系统中普遍存在水力失现象，不仅造成供暖质量差，而且还增加了能耗。
供暖系统的水力平衡技术投资少、见效快，，它是改善供暖系统现状和促进节能减排改造的有效途径，具有显著的经济、社会效益。
本文对设计热水采暖系统时水力平衡计算应该注意的几个方面以及对热水采暖系统因为水力失衡而造成的不良后果与改善措施进行了详细分析与探讨。
关键词：采暖系统；水力平衡；调节阀正文：1 采暖系统的水力失衡现象建立热水采暖系统的目的是为了给居住者提供舒适的居住环境，然而，在现实中，许多采暖系统中采暖空间都普遍存在着冷热不均现象，由于冷热不均，最终也会带来供暖成本、设备和能源的巨大浪费。
冷热不均，归根结底是由于供暖系统中水力系统的不平衡所造成的。
当用户阀门开度变化引起管道水流量改变时，其他用户的水流量也随之发生一些改变，偏离原先设计所要求的流量，从而导致的水力失调，这种现象叫做动态水力失调。
动态水力失调是变化的、动态的，它是在系统运行过程中产生的，不是系统本身所固有的。
可以通过在管道系统中增设动态水力平衡设备，例如，流量调节器或压差调节器等来解决这个问题，当其他用户的阀门开度发生变化时，由于动态水力平衡设备的屏蔽作用，使用户自身的水流量并不随之发生改变，此时，末端设备流量不会互相干扰，可以使供暖系统实现动态水力平衡。
定流量水力平衡系统也是采暖系统设计中比较常见的水力系统，在运行的过程中供暖系统各处的水流量基本保持恒定值。
对于那些完全定流量系统，仅仅存在静态水力失调，不会产生动态水力失调的现象，因此，只需在特定的部位安装静态水力平衡设备就可实现水力平衡。
2 水力失调的原因分析导致热水供暖系统水力失衡的原因是多方面的，首先，在系统设计上，用户系统各立支管环路或网路分支环路之间的阻力损失未能在设计流量分配下达到平衡状态，在供暖系统开始运行时并没有进行很好的初调节，而且在系统运行过程中，分支环路和热用户的流量也可能会发生变化，如果系统中任何一个散热设备或者热用户的流量发生变化，都会引起其他散热设备或者热用户的流量发生一些变化，另外，还有供暖系统的扩容改造等，这些情况都是难免的，它们都会导致供暖系统的流量重新分配，导致水力失衡的现象。
对暖通空调水力平衡浅析
对暖通空调水力平衡浅析摘要:在建筑物暖通空调工程中 ,水力平衡的调节是个重要的课题。
水力平衡又分为静水力平衡和动态水力平衡两种 ,水力平衡的实现将有助于工程的完善 ,同时保证全系统的正常运行。
关键词:水力;平衡; 系统;流量abstract: in the hvac engineering building, hydraulic balance regulation is a very important issue. hydraulic balance and divided into static hydraulic balance and dynamic hydraulic balance two kinds, the realization of the hydraulic balance will help to the improvement of the project, and at the same time guarantee the normal operation of the whole system.keywords: hydraulic; balance; system; flow中图分类号：tu831.3+5文献标识码：a 文章编号：在建筑物暖通空调水系统中，水力失调是最常见的问题。
由于水力失调导致系统流量分配不合理，某些区域流量过剩，某些区域流量不足，造成某些区域冬天不热、夏天不冷的情况，系统输送冷、热量不合理，从而引起能量的浪费，或者为解决这个问题，提高水泵扬程，但仍会产生热（冷）不均及更大的电能浪费。
一、水力失调和水力平衡的各种类型1.1静态水力失调和静态水力平衡由于各种原因导致的系统管道特性阻力数比与设计要求管道特性阻力数比值不一致 ,从而使系统各用户的实际流量与设计要求流量不一致 ,引起系统的水力失调 ,叫做静态水力失调。
静态水力失调是稳态的、根本性的，是系统本身所固有的 ,是当前我国暖通空调水系统中水力失调的重要因素。
《空调工程(第3版)》第八章课后习题答案
第8章空调水系统1.开式循环和闭式循环水系统各有什么优缺点?答：（1）开式循环系统优点: 该系统与蓄冷水池连接比较简单(当然蓄冷水池本身存在无效耗冷量)。
缺点：①水泵扬程高(除克服环路阻力外, 还要提供几何提升高度和末端资用压头), 输送耗电量大; ②循环水易受污染, 水中总含氧量高, 管路和设备易受腐蚀; ③管路容易引起水锤现象。
（2）闭式循环系统优点: ①水泵扬程低, 仅需克服环路阻力, 与建筑物总高度无关, 故输送耗电量小; ②循环水不易受污染, 管路腐蚀程度轻; ③不用设回水池, 制冷机房占地面积减小,但需设膨胀水箱。
缺点：系统本身几乎不具备蓄冷能力, 若与蓄冷水池连接, 则系统比较复杂。
2.两管制、四管制及分区两管制水系统的特点各是什么?答：两管制系统构造简单, 布置方便, 占用建筑面积及空间小, 节省初投资。
运行时冷、热水的水量相差较大。
缺点是该系统内不能实现同时供冷和供热。
四管制系统的优点是: ①各末端设备可随时自由选择供热或供冷的运行模式, 相互没有干扰, 所服务的空调区域均能独立控制温度等参数; ②节省能量, 系统中所有能耗均可按末端的要求提供, 不像三管制系统那样存在冷、热抵消的问题。
四管制系统的缺点是: ①投资较大(投资的增加主要是由于各一套水管环路而带来的管道及附件、保温材料、末端设备、占用面积及空间等所增加的投资), 运行管理相对复杂; ②由于管路较多, 系统设计变得较为复杂, 管道占用空间较大。
由于这些缺点, 使该系统的使用受到一些限制。
分区两管制的基本特点是根据建筑内负荷特点对水系统进行分区, 当朝向对负荷影响较大时, 可按照朝向进行分区; 各朝向内的水系统仍为两管制, 但每个朝向的主环路均应独立提供冷水和热水供、回水总管, 这样可保证不同朝向的房间各自分别进行供冷或供热。
分区两管制系统与现行两管制系统相比, 其初投资和占用建筑空间与两管制系统相近,在分区合理的情况下调节性能与四管制系统相近, 可实现不同区域的独立控制。
暖通空调系统水力平衡的简述
暖通空调系统水力平衡的简述摘要：随着社会经济的快速发展及人们生活水平的不断提高，暖通空调成为人们生活中的一类重要设备，在四季中能为人们提供更加舒适的温湿度。
在暖通空调水系统中，水力平衡是确保流量在各个区域合理分配的关键，但是在暖通空调系统实际使用中，水力失衡却也是一个常见的问题，不仅给人们的生活带来极大的不便，而且容易造成电力资源浪费及影响设备的使用寿命。
因此，暖通空调系统水力失衡是人们非常重视的一个问题关键词：暖通空调水系统；水力平衡；平衡调节1水力平衡概述对于建筑的暖通空调系统，如果在运行过程中，因为某一或部分用户的制冷或制热需求的改变而使系统网路的流量分配与各热用户所要求的流量偏离，造成各用户的供冷供热量不符合要求，这种现象就是的水力失调。
相对而言，水力平衡就是说在暖通空调制冷或制热过程中，系统内任何一个用户制冷制热需求的改变都不会给系统中其他的用户制冷制热带来影响，即系统水力稳定性强。
在空调行业中，通常运用水力稳定系数来衡量暖通空调水力平衡的程度，水力稳定系数用y来表示。
y值是暖通系统中热用户的规定流量与工况变化后可能达到的最大流量的比值，y值越大，就说明设计越成功，y值过小，用户的制冷制热要求就难以得到保证。
2水力失调和水力平衡的分类2.1静态水力失调和静态水力平衡静态水力失调是一种暖通空调系统自带的、稳态的、根本性的失调现象，这种水力失调情况的出现主要是由于系统管道特性阻力数偏离设计要求管道特性阻力数而造成的，而系统管道特性阻力数比是受到设计、施工、设备材料等多因素影响的。
静态水力失调是暖通空调系统中水力失调的重要原因，这种情况下，暖通空调系统中用户的实际流量与设计要求的流量很难实现一致。
目前，针对静态水力失调现象，通常采用在管道系统中增设平衡设备（水力平衡阀）的方法来解决，水力平衡阀可以有效调节管道系统特性阻力数比值，使其与设计要求管道特性阻力数比值一致，这种情况下，如果系统总流量达到设计流量，各末端设备流量均同时达到设计流量，系统实现静态水力平衡。
热水供暖系统循环水泵的选择
的平衡控制能力很强 ， 热源可以进行质调节，也 可以采用量调节，但造价太高，且只能用于一次
调节，也可用量调节。但需要专用仪器设备和专
业技术人员来操作，很复杂，不易普及。用手动
热水循环水泵 ，当水温＜ ０ ，循环水量 调节阀及普通阀门平衡控制的热网可以采用质调 ８＂ Ｃ 筑不要采用 常压锅炉扬升供 暖系统。以免水泵 不大时 ，可选用Ｉ 型泵 ；当循环 流量较大时 ， 节，也可采用量调节。但此类阀平衡能 力很差， Ｓ 很难平衡， 也使得运行调节变得不可能。 扬程增加使 电耗增加 ； 五是 选水泵时 ，因水泵 可选Ｓ 型双吸泵 。对水温较高或静压值较高的场 热网 锅炉时要考虑 系统 的节能 。建议三层以上的建 ： 规格 系列所限 ，很难选到流 量，扬程完全一致 合 ． 可选用Ｒ型热水循环泵。
造成循 环水 泵容量偏 大的原 因主要 有以下 ： 明确规 定 ： 于采用集 中质调节的供热 系统 ， 对 几点 ：一是有的设计人 员没有认真计算热负荷 ： 环水 泵的 总流 量应 不低 于 系统的 总设 计流 循 和系统阻力 ，尤其是外网和锅炉房的阻 力，采 量 ；扬程 不应 小于系统的总压力损失 ，即循环 用估算方法 ，为保险起见 ，估算值过大 ，使选 泵的流量和扬程 不必另加富裕量 。集 中质调 的 的水泵流量和扬程加大很多 ；二是有的 系统运 供热 系统 ，多数 处于 小温差 ，大流量的工况下 行后没有进 行认真的初调节 ，一旦系统 出现水 运行 ，经济上是 不合理 的。而采用分阶段改变 种振 荡会非常严重甚至系统不能工作。因安装条 力失调，有人认为是水泵容量不够 ，而盲 目换 流量的 质调节 的运行 方式 ，可大量节约循环水 件要求高，造价高，因此只能用于一次 网， 由 且
供热管道系统的水力平衡分析与优化
供热管道系统的水力平衡分析与优化作为一名工程专家和国家专业的建造师，我将就供热管道系统的水力平衡分析与优化这一主题展开论述。
供热管道系统的水力平衡是保证供热系统高效运行和能源利用的关键环节，它涉及到供热系统的管道网络、泵站、阀门等设备的设计、调试和维护。
首先，水力平衡是指在供热系统中各个支路或节点的流量与压力合理分配的状态，包括主管道和支管道的流量平衡以及各个支路的压力平衡。
流量平衡是指在供热管道系统中，通过合理的调节泵的转速和阀门的开度，使各个支路的流量达到设计要求，避免出现流量过大或过小的情况。
压力平衡是指在供热管道系统中，通过控制泵站的压力、调节阀门的开度以及安装补偿措施，保证各个支路的压力维持在设计范围内，避免出现压力过高或过低的情况。
其次，供热管道系统的水力平衡分析与优化需要综合考虑各种因素，如管道长度、管径、支路数目、流体介质、水泵性能、阀门参数等。
在设计阶段，需要依据供热系统的规模、设备参数、供热负荷等因素，通过水力计算方法和模拟软件等进行水力平衡分析。
通过对管道系统中各个节点的流速、流量、压力等参数进行分析，可以确定各个支路的流量和压力，进而选择合适的泵站和阀门，确保系统达到预期的供热效果。
再次，供热管道系统的水力平衡优化可以通过多种方式实现。
一方面，可以通过合理选取管道材料和管径，减少管道阻力，提高流经管道的流量，从而降低能耗。
另一方面，可以采用分区控制、变频调速等措施，根据不同地区的供热需求，灵活调节各个支路的流量和压力，提高供热系统的运行效率。
此外，还可以通过优化泵站和阀门的布置方式，减少泵站能耗和阀门压力损失，提高系统的稳定性和可靠性。
最后，供热管道系统的水力平衡分析与优化需要在设计、安装和运行维护各个阶段进行全过程管理。
设计阶段需要充分考虑系统的水力特性和变化情况，合理选择设备和控制策略。
安装阶段需要注意管道的施工质量和防止漏水等问题。
运行维护阶段需要定期检查和维护泵站、阀门等设备，及时处理系统中出现的故障和异常情况。
空调水系统中应用平衡阀需注意的问题
空调水系统中应用平衡阀需注意的问题作者：肖维祥来源：《硅谷》2009年第15期[摘要]平衡阀应用在空调水系统中应当在选型、安装、调试运行等方面注意一些问题。
[关键词]平衡阀水力失调静态动态开度直管段修正中图分类号:TM5文献标识码:A文章编号:1671-7597(2009)0810119-01一、前言在空调水系统中水力失调的现象是普遍存在的,一方面由于设计、施工、设备材料等原因导致的系统管道特性阻力数比值与设计要求管道特性阻力数比值不一致,从而使系统各用户的实际流量与设计要求流量不一致,引起系统的静态水力失调。
另一方面当用户阀门开度变化引起水流量改变时,其它用户的流量也随之发生改变,偏离设计要求流量,从而导致的动态水力失调。
静态水力失调是稳态的、根本性的,是系统本身所固有的,是当前我国暖通空调水系统中水力失调的重要因素。
动态水力失调是动态的、变化的,它不是系统本身所固有的,是在系统运行过程中产生的。
对于空调水系统存在的静态和动态水力失调,通过在管道系统中增设静态水力平衡阀对系统管道特性阻力数比值进行调节,使其与设计要求管道特性阻力数比值一致,系统总流量达到设计流量时,各末端设备流量均同时达到设计流量,系统实现静态水力平衡。
以及利用动态水力平衡阀的屏蔽作用,使其自身的流量不随其他用户阀门开度发生变化而变化,实现系统的动态平衡。
因此平衡阀在空调水系统的水力平衡中具有很好的调节作用,也是保证空调系统正常运行必不可少的重要部件。
平衡阀与其它阀门相比,主要有以下特点和优点:1.理想的调节性能;2.理论流量特性曲线为等百分比特性曲线;即在阀门前后压差不变的情况下,流量与开度大体上成线性关系;3.有精确的开度指示;4.有开度锁定装置;5.阀体上有两个测压小孔,用软管与智能仪表连接,可以方便地显示阀门前后的压差及流经阀门的流量。
尽管平衡阀具有很多优点和特点,但它在空调水系统的应用还存在不少问题。
如果这些问题解决不好,其特点和优点就不能充分显现出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水力失调及其解决途径
水力失调分为静态水力失调和动态水力失调。
由于设计、施工、设备材料等原因导致的系统管道特性阻力数比值与设计要求管道特性阻力数比值不一致，从而使系统各用户的实际流量与设计要求流量不一致，引起的水力失调，叫做静态水力失调。
静态水力失调是稳态的、根本性的，是系统本身所固有的，是暖通空调水系统中水力失调的重要因素。
通过在管道系统中增设静态水力平衡阀，在暖通空调工程水私通初调试时对系统管道特性阻力数比值进行调节，使其与设计要求管道特性阻力数比值一致，此时当系统总流量达到设计流量时，各末端设备流量均同时达到设计流量。
因此，对于一个调试合格的系统，在运行过程中是不存在静态水力失调的。
系统实际运行过程中当某些用户阀门开度变化引起水流量改变时，系统的压力产生波动，其它用户的流量也随之发生改变，偏离系统要求流量，从而导致水力失调，叫做动态水力失调。
动态水力失调是动态的、变化的，它不是系统本身固有的，是在系统运行过程中产生的。
通过在管道系统中增设动态水力平衡设备，当其他用户阀门开度发生变化时，通过动态水力平衡设备的屏蔽作用，使自身的流量并不随之发生变化，末端设备流量不互相干扰。
因此，选择合理的动态水平衡设备，可以消除系统运行过程中的动态水力失调。
常用的动态水力平衡设备有：动态平衡电动二通阀、动态平衡电动调节阀、电动压差旁通控制系统、自力式压差调节阀、固定式动态流量调节阀等。
定流量系统和变流量系统水力平衡设备的选用
定流量系统是指系统中不含任何动态阀门，系统在初调试完成后阀门开度无须作任何变动，系统各处流量始终保持恒定。
定流量系统主要适用于末端设备无须通过流量来进行调节的系统，如末端风机盘管采用三速开关调节风速、空气箱采用变风量调节温度的空调系统以及系统要求较低、只需气候补偿器调节供暖水温即可满足基本需要的供暖系统等。
定流量系统只存在静态水力失调，不存在动态水力失调，因此只需在相关部位安装静态水力平衡阀即可。
通常在系统机房集水器以及关键的垂直、水平回水支管上安装静态水力平衡阀。
由于人们对暖通空调系统品质要求以及节能意识的不断提高，变流量水力系统在暖通空调工程中占据越来越重要的位置。
变流量系统在运行过程中各分支环路的流量是随着外界环境负荷的变化而变化的。
由于暖通空调工程在一年运行的大部分时间均处于部分负荷运行工况，因此变流量系统大部分时间系统流量都是低于设计流量的。
因此这种系统是实时、灵敏、高效、节能的。
变流量系统一般既存在静态水力失调，也存在动态水力失调，因此必须选择相应的水利平衡设备来实现系统的水力平衡。
具体的说，就是既要安装静态水力平衡阀，又要选择合理的动态水力平衡设备。
一、平衡阀产品的分类：
1、静态水力平衡阀
2、动态流量平衡阀
固定流量型
流量现场可调型
3、动态平衡电动阀
动态平衡电动调节阀
动态平衡电动二通阀
4、压差调节器
二、欧文托普水力平衡产品介绍：
静态水力平衡阀固定式动态流量平衡阀动态平衡电动二通阀动态平衡电动调节阀流量调节器压差调节器。
