轴系结构设计实验指导与参考答案图
实验四轴系结构设计与分析实验
实验四轴系结构设计与分析实验实验１轴系结构设计实验指导书一、实验目的熟悉并掌握轴系结构设计中有关轴的结构设计、滚动轴承组合设计的基本方法。
二、实验设备1、创意组合式轴系结构设计与分析实验箱。
实验箱由8类40种168件零件组成，能方便的组合出数十种轴系结构方案。
具有开设轴系结构设计和轴系结构分析两大项实验功能，对培养和提高学生的机械设计能力、机械结构能力及机构创新能力的具有明显的效果。
2、绘图工具铅笔、三角板等。
三、实验内容与要求1、指导教师根据下表可以选择性安排每组的实验内容( 实验题号)或学生自行确定实验方案。
2、进行轴的结构设计与滚动轴承组合设计。
每组学生根据实验题号的要求，进行轴系结构设计，解决轴承类型选择,轴上零件定位固定轴承安装与调节、润滑及密封等问题。
3、绘制轴系结构装配图。
4、每人编写实验报告一份。
四、实验步骤1、明确实验内容，理解设计要求。
2、复习有关轴的结构设计与轴承组合设计的内容与方法(参看教材有关章节)。
3、构思轴系结构方案(1)根据齿轮类型选择滚动轴承型号。
(2)确定支承轴向固定方式(两端固定；一端固定、一端游动)。
(3)根据齿轮圆周速度(高、中、低)确定轴承润滑方式(脂润滑、油润滑)。
(4)选择轴承端盖形式(凸缘式、嵌入式)并考虑透盖处密封方式(毡圈、皮碗、油沟等)。
(5)考虑轴上零件的定位与固定，轴承间隙调整等问题。
(6)绘制轴系结构方案示意图。
4、组装轴系部件根据轴系结构方案，从实验箱中选取合适零件并组装成轴系部件、检查所设计组装的轴系结构是否正确。
5、绘制轴系结构草图。
6、将所有零件放入实验箱内的规定位置。
7、写出实验报告。
班级：日期：实验目的实验内容实验题号已知条件实验结果轴系结构装配图（附3号图）轴系结构设计说明（说明轴上零件的定位固定，滚动轴承的安装、调整、润滑与密封方法）实验２轴系结构分析实验指导书实验目的熟悉并掌握轴、轴上零件的结构形状及功用、工艺要求和装配关系；熟悉并掌握轴及轴上零件的定位与固定方法；了解轴承的类型、布置、安装及调整方法，以及润滑和密封方式。
轴系结构设计与分析实验报告
轴系结构设计与分析实验报告
一、实验目的
1)深入了解轴系部件的结构形式、轴上零件的结构形状、工业要求装配关系及其
作用；
2)熟悉掌握轴、轴上零件的固定（周向固定、轴向固定）及定位方法；
3)了解轴承的类型、布置安装及密封方式调整方法。
二、实验结果
1）绘制直齿圆柱齿轮轴系结构装配简图（轴系7）
a)该轴系所选择的轴承类型是调心球轴承轴承的润滑方式为油润滑，采用
皮碗密封；适用于重（冲击载荷）（重、中等、轻）载荷高速度的场合。
b)说明齿轮如何实现轴向固定、周向固定；
齿轮9：由于齿轮与轴的径向尺寸相差不大，故采用一体化固接方式。
轴承8：外圈与轴端密封压盖2、内圈与轴肩实现轴向固定；内圈与轴的配合、外圈与轴承座的配合实现周向固定。
轴承8：外圈与端盖13、内圈与轴肩实现轴向固定；内圈与轴的配合、外圈与轴承座的配合实现周向固定。
结构15:紧定螺钉11联接同时实现轴向固定与周向固定。
c)该轴系能否承受轴向载荷？如果能在图中标出该轴系能承受的轴向载荷的方向；如果有轴向载荷，该轴向载荷能否很大？
调心球轴承主要承受径向载荷，也可承受不大的、任意方向的轴向载荷。
轴向载荷会使滚子变成单列，影响轴承寿命，因此轴向载荷不能过大，或应尽量避免轴向载荷。
d)该轴系结构如何对轴上零件进行轴向调整？
旋转螺旋结构15使轴移动从而产生轴向运动，从而对轴上零件进行轴向调整。
轴的结构设计作业参考答案
轴的结构设计作业（5）1、图中为用一对角接触球轴承支承的轴系部件，轴承外圈窄边相对安装。
试按示例○I所示找出其他错误（不少于7处）。
注：不考虑轴承润滑、倒角和圆角；示例：○I—缺少调整垫片。
②此处不需用键联接；③转动件与静止件直接接触；④此处应有密封；⑤精加工面过长，不便于轴承装拆；⑥套筒厚度太大，轴承无法拆卸；⑦轴段的长度与轮毂宽度一样长，套筒顶不住齿轮；⑧右端轴承无轴向固定。
2、分析图示轴系结构设计的错误，用数字标出并说明错误原因。
注：不考虑轴承润滑、倒角和圆角。
示例：①—右端端盖与箱体间缺少调整垫片，无法调整轴承间隙（2）角接触球轴承单个使用；（3）左端轴承处轴肩过高，轴承无法拆卸（4）齿轮周向定位键过长，套筒无法装入（5）套筒项不住齿轮（6）轴伸与透盖直接接触（7）透盖无密封（8）左端端盖与箱体端面之间无垫片．无法调整轴承的游隙（9）联轴器周向未固定（10）联轴器轴向未固定（11）轴右端精加工面过长．装配轴承不便（12）箱体端面的加工面与非加工面没有分开3分析图示齿轮轴轴系结构设计的错误，用数字标出并说明错误原因，至少10处。
数字标注与说明不匹配不得分。
（注：不考虑轴承润滑、倒角和圆角）。
1.左（右）端盖与箱体端面之间无调整垫片2.左边轴承定位轴肩高于轴承内圈3.齿轮周向定位键过长，套筒无法装入4.套筒顶不住齿轮5.右边轴承定位轴肩高于轴承内圈6.轴伸与透盖直接接触7.透盖无密封8.轴右端精加工面过长．装配轴承不便9.联轴器轴向和端盖接触10.联轴器无键槽，无法装入11.两个键应布置在同一水平线上12.最右边挡圈和轴端接触，不一定能固定联轴器8、试分析齿轮、轴、轴承部件组合设计的错误结构，并改正之。
齿轮用油润滑，轴承用脂润滑1.轴承盖和轴见有间隙，且有密封毡圈。
2.套筒高度太高，无法拆轴承，厚度应低于轴承内圈高度。
3.与之论配合的轴段应短于轮毂长度，确保套筒压住齿轮端面。
4.半联轴器在轴上没有轴向定位，且配合轴径长度应比半联轴器孔长短1~2mm。

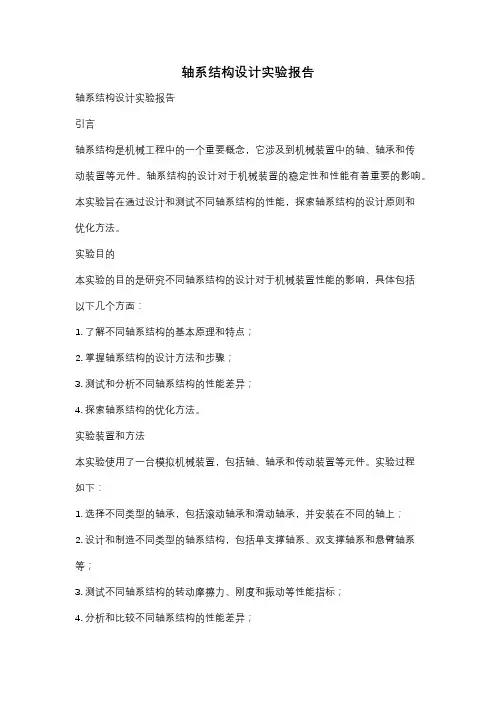

轴系结构设计实验报告
轴系结构设计实验报告轴系结构设计实验报告引言轴系结构是机械工程中的一个重要概念，它涉及到机械装置中的轴、轴承和传动装置等元件。
轴系结构的设计对于机械装置的稳定性和性能有着重要的影响。
本实验旨在通过设计和测试不同轴系结构的性能，探索轴系结构的设计原则和优化方法。
实验目的本实验的目的是研究不同轴系结构的设计对于机械装置性能的影响，具体包括以下几个方面：1. 了解不同轴系结构的基本原理和特点；2. 掌握轴系结构的设计方法和步骤；3. 测试和分析不同轴系结构的性能差异；4. 探索轴系结构的优化方法。
实验装置和方法本实验使用了一台模拟机械装置，包括轴、轴承和传动装置等元件。
实验过程如下：1. 选择不同类型的轴承，包括滚动轴承和滑动轴承，并安装在不同的轴上；2. 设计和制造不同类型的轴系结构，包括单支撑轴系、双支撑轴系和悬臂轴系等；3. 测试不同轴系结构的转动摩擦力、刚度和振动等性能指标；4. 分析和比较不同轴系结构的性能差异；5. 根据实验结果，进行轴系结构的优化设计。
实验结果和讨论通过实验测试和数据分析，我们得到了以下结果和讨论：1. 不同类型的轴承对轴系结构的性能有着显著的影响。
滚动轴承具有较小的摩擦力和较高的刚度，适用于高速和高负荷的工况；而滑动轴承具有较大的摩擦力和较低的刚度，适用于低速和低负荷的工况。
2. 不同类型的轴系结构对机械装置的性能也有着显著的影响。
单支撑轴系具有较大的刚度和较小的振动，适用于要求较高精度和稳定性的工况；双支撑轴系具有较小的刚度和较大的振动，适用于要求较高速度和动态响应的工况；悬臂轴系则适用于较小负荷和较简单的工况。
3. 轴系结构的优化设计需要综合考虑不同性能指标之间的矛盾和平衡。
例如，在追求较大刚度的同时，需要注意振动的控制和减小摩擦力的影响。
结论通过本实验，我们深入了解了轴系结构的设计原理和方法，并通过实验测试和数据分析，探索了不同轴系结构的性能差异和优化设计。
我们发现不同类型的轴承和轴系结构对机械装置的性能有着重要的影响，需要根据具体工况和要求进行选择和设计。

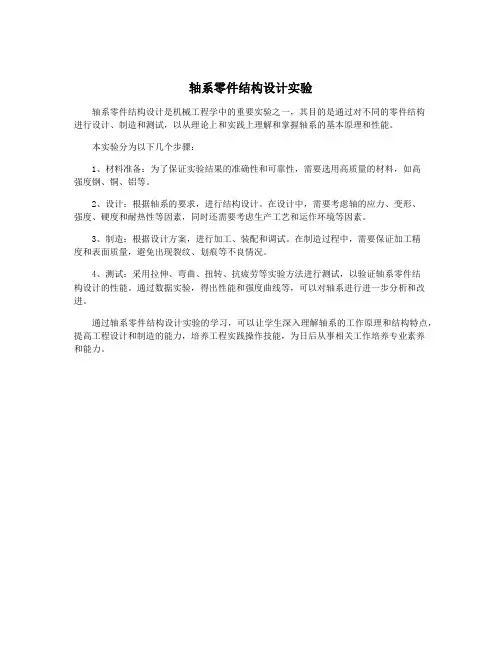

轴系零件结构设计实验
轴系零件结构设计实验
轴系零件结构设计是机械工程学中的重要实验之一，其目的是通过对不同的零件结构
进行设计、制造和测试，以从理论上和实践上理解和掌握轴系的基本原理和性能。
本实验分为以下几个步骤：
1、材料准备：为了保证实验结果的准确性和可靠性，需要选用高质量的材料，如高
强度钢、铜、铝等。
2、设计：根据轴系的要求，进行结构设计。
在设计中，需要考虑轴的应力、变形、
强度、硬度和耐热性等因素，同时还需要考虑生产工艺和运作环境等因素。
3、制造：根据设计方案，进行加工、装配和调试。
在制造过程中，需要保证加工精
度和表面质量，避免出现裂纹、划痕等不良情况。
4、测试：采用拉伸、弯曲、扭转、抗疲劳等实验方法进行测试，以验证轴系零件结
构设计的性能。
通过数据实验，得出性能和强度曲线等，可以对轴系进行进一步分析和改进。
通过轴系零件结构设计实验的学习，可以让学生深入理解轴系的工作原理和结构特点，提高工程设计和制造的能力，培养工程实践操作技能，为日后从事相关工作培养专业素养
和能力。

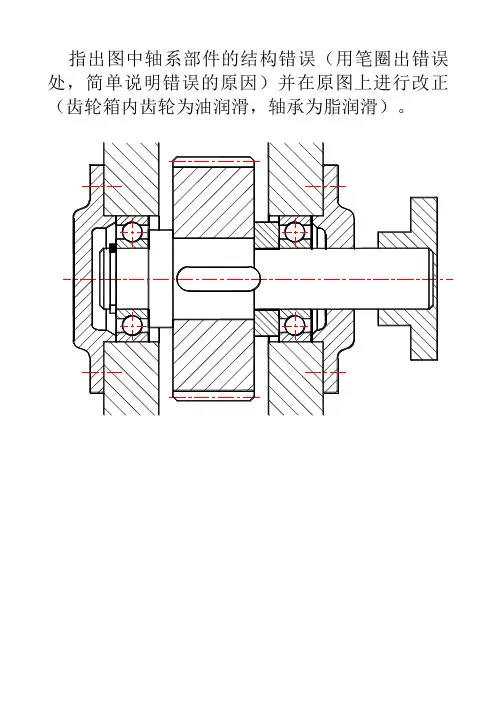

轴系结构例题(含答案)
指出图中轴系部件的结构错误（用笔圈出错误
1、轴系及轴上零件的固定
（1）联轴器没有轴向固定；
（2）联轴器无周向固定；
（3）套筒轴向固定齿轮不可靠，该轴段长应小于齿轮宽度；
（4）弹性挡圈为多余零件；
2、转动件与静止件的关系
（5）轴与轴承盖接触；
（6）套筒外径太大与外圈产生接触；
3、零件的结构工艺性
（7）联轴器孔不应为盲孔，应打通；
（8）箱体装轴承端盖面的加工面积过大；
（9）轴承盖无退刀槽；
4、装拆与调整
（10）缺少台阶，轴承装拆不便；
（11）轴肩过高，轴承无法拆卸；
（12）缺调整垫片，无法调整轴承间隙；
（13）键太长，套筒无法装；
（14）整体式箱体不便装拆；
5、润滑与密封
（15）轴与轴承盖之间缺少密封；
（16）缺少挡油环。
机械设计实验指导书---轴系结构设计实验
轴系结构设计与分析实验指导书徐双满洪建平编王青温审机械工程实验教学中心2011年2月轴系结构设计与分析实验指导书一、工程应用与问题的提出轴系结构是机械系统的重要组成部分，也是机械设计课程教学的重点内容。
由于轴系结构设计涉及的加工工艺、装配工艺方面的问题较多，实践性较强。
为提高教学质量，强化轴系结构设计能力的训练，开展轴系结构设计实验是很有必要的。
任何回转机械大多都有轴系结构，轴系结构设计在机械设计中很重要，如何根据轴的回转要求、决定轴系组成及支撑解决方案;根据功能要求决定轴系的总体组成结构；轴上零件的轴向定位、周向定位设计，是机械设计的重要环节。
为了设计出合理的的轴系，有必要熟悉常见的轴系结构。
通过实验可以熟悉和掌握轴的结构和轴承组合结构设计的基本要求，不仅加深对课堂上所学知识的理解与记忆，还可以对同学进行技法训练，培养工程实践技能，为后面的综合课程设计训练打好基础，还可以培养同学的创新意识。
上图1所示为一典型的轴系组成结构示意图例。
二．实验目的1．深入了解及认识轴系部件的结构形式，熟悉零件的结构形状、工艺、作用；2．熟悉和掌握轴的结构设计和轴承组合设计的基本要求和设计方法；3．对所设计的组成方案，进行组装与测绘等操作的动手技能的训练。
三．实验设备与工具1．组合式轴系结构设计分析实验箱实验箱所提供的零件，能进行圆柱齿轮轴系，小圆锥齿轮轴系及蜗杆轴系结构设计，实验箱内有齿轮类、轴类、套筒类、端盖类、支座类、轴承类及连接件等8类100多个零件，见表1、表2。
300mm钢板尺、游标卡尺、内外卡钳、铅笔、三角板、活扳手、小橡胶锤等。
四．实验要求及方法1．了解轴系系统的组成熟悉轴向、周向定位的常见方法，对照实物研究零件的各部位名称与功能特点。
2．设计方案及操作每名同学从所给出的4项轴系功能题目中选择不少于2项，并完成零件的选择、组成方案的初步设计、修改与优化、组装、必要的测绘等操作。
根据所给硬件及设计方案，现场作出设计草案；提出轴系组成方案，组合出合理的轴系部件。
实验二、轴系结构设计实验
实验二、轴系结构设计实验一、实验目的1熟悉常用轴系零部件的结构；2、掌握轴的结构设计基本要求；3、掌握轴承组合结构设计的基本方法。
二、实验设备①各种轴；②轴上零件：齿轮、蜗杆、带轮、联轴器、轴承、轴承座、端盖、套杯、套筒、圆螺母、止退垫圈、轴端挡板、轴用弹性垫圈、孔用弹性垫圈、螺钉、螺母等。
③工具包括活搬手、游标卡尺、胀钳。
④铅笔、三角尺等绘图工具自备。
三、概述轴系结构是机械的重要组成部分，也是机械设计课程的核心教学内容。
由于轴系结构设计的问题多、实践性强、灵活性大，因此既是教师讲授的难点，也是学生学习中最不易掌握的内容。
本实验通过学生自己动手，经过装配、调整、拆卸等全过程，不仅可以增强学生对轴系零部件结构的感性认识，还能帮助学生深入理解轴的结构设计、轴承组合结构设计的基本要领，达到提高设计能力和工程实践能力的目的。
四、实验内容1每组同学根据轴系简图装配轴系部件；2、分析并测绘部件，在简图上标出零、部件尺寸；3、编写实验报告，并画出轴系部件装配草图。
五、实验步骤①根据轴系结构设计装配草图，选择相应的零件实物，按装配工艺要求顺序装在轴上，完成轴系结构设计；②分析轴系结构方案的合理性。
分析时应考虑以下问题：a.轴上各键槽是否在同一条母线上；b.轴上各零件是否处于指定位置；c.轴上各零件的轴向、周向固定是否合理、可靠，如防松、轴承拆卸等；d.轴系能否实现回转运动，运动是否灵活；e.轴系沿轴线方向的位置是否确定，轴向力能否传到机座上；f.轴系的轴向位置是否需要调整，需要时，如何调整。
③在确认实际装配结构无误时，测绘各零件的实际尺寸（底板不测绘，轴承座只测量轴向宽度）；④将实验零件放回箱内，排列整齐，工具放回原处；⑤在实验报告上，按1 ：1比例完成轴系结构装配图（只标出各段轴的直径和长度，公差配合及其余尺寸不标注，零件序号、标题栏可省略）。
注意：因实验条件限制，本实验忽略过盈配合的松紧程度、轴肩过渡圆角及润滑等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴系结构的分析与测绘
一、实验目的
1.通过拼装和测绘,熟悉并掌握轴的结构设计以及轴承组合设计
的基本要求和方法.
2.了解并掌握轴系结构的基本形式,熟悉轴、轴承和轴上零件的结构、功能和工艺要求．掌握轴系零、部件的定位和固定、装配与调整、润滑与密封等方面的原理和方法.
二、实验内容
1。
根据选定的轴系结构设计实验方案，按照预先画出的装配草图进行轴系结构拼装.检查原设计是否合理，并对不合理的结构进行修改。
2.测量一种轴系各零、部件的结构尺寸,并绘出轴系结构的装配图，
标注必要的尺寸及配合,并列出标题栏及明细表.
三、实验设备和用具
1.模块化轴段(可组装成不同结构形状的阶梯轴)。
2。
轴上零件：齿轮、蜗杆、带轮、联轴器、轴承、轴承座、端盖、套杯、套筒、圆螺母、轴端挡板、止动垫圈、轴用弹性挡圈、孔用弹性挡圈、螺钉、螺母等。
3。
工具：活搬手、胀钳、内、外卡钳、钢板尺、游标卡尺等。
四、实验步骤
1. 利用模块化轴段组装阶梯轴,该轴应与装配草图中轴的结构尺寸一致或尽可能相近．
2．根据轴系结构设计装配草图,选择相应的零件实物，按装配工艺要求顺序装到轴上,完成轴系结构设计。
3。
检查轴系结构设计是否合理，并对不合理的结构进行修改。
合理的
轴系结构应满足下述要求:
１)轴上零件装拆方便,轴的加工工艺性良好。
2）轴上零件固定(轴向周向）可靠。
4.轴系测绘
１)测绘各轴段的直径、长度及轴上零件的相关尺寸。
2)查手册确定滚动轴承、螺纹联接件、键、密封件等有关标准件的尺寸。
5。
绘制轴系结构装配图
1）测量出的各主要零件的尺寸，对照轴系实物绘出轴系结构装配图.
2）图幅和比例要求适当（一般按1:1)，要求结构清楚合理,装配关系正确,符合机械制图的规定．
3)在图上标注必要的尺寸，主要有:两支承间的跨距，主要零件的配合尺寸等。
4）对各零件进行编号。
并填写标题栏及明细表(标题栏及明细表可参阅配套教材《机械设计课程设计》)。
轴系结构的装拆、测绘与分析实验报告
专业班级姓名实验时间
一、实验目的
二、实验内容
三、实验设备和用具
四、进入实验室之前应完成的作业
1。
从轴系结构设计实验方案表（表1２－2）中选择设计实验方案号。
2.根据实验方案规定的设计条件写出需要哪些轴上零件:
3。
绘出轴系结构设计装配草图（参考教材图的形式)，并注意以下几点:
1)设计应满足轴的结构设计、轴承组合设计的基本要求,如轴上零件的固定、装拆、轴承间隙的调整、密封、轴的结构工艺性等;(暂不考虑润滑问题）;
2）标出每段轴的直径和长度,其余零件的尺寸可不标注。
