塔吊附着安装方案.doc
塔吊附墙安装方案
QTZ63(TC5610Z)塔式起重机附墙顶升、加节施工方案一、工程概况:工程名称：监理单位：工程地址：建筑面积：平方米，建筑物高度米，不在塔吊安装自由高度之内，需安装一道附墙满足施工要求。
以下是#塔吊的附墙、顶升加节方案。
二、编制依据：1、国家颁布的《建设工程安全生产管理条例》和其他现行工程建设方面的有关法律、法规，以及其他相关单位关于工程建设方面的规定；2、国家现行的有关钢筋混凝土施工及质量验收规范、规程和技术标准；3、塔吊的相关操作规程及安装、拆除规范要求和厂家说明书要求4、我公司相关的安全操作规程要求和类似工程的施工和管理经验。
（一）、塔吊安装附墙概况表:塔吊型号QTZ63建筑高度m安装位置附墙与建筑物距离m塔机安装高度m附墙道数一道附墙附墙道数附墙高度安装时间第一道m年月日三、预埋件的安装：附墙拉杆与建筑物固定点的预埋板预埋，预埋圆钢尺寸参照塔吊附墙件尺寸，待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。
四、附墙框与拉杆的选用：附墙框采用塔机原厂生产的附墙框和拉杆,附着装置由框梁和三根内撑杆组成,框梁由Ｍ24螺栓、螺母、垫圈紧固成附着框架,附着框架靠建筑物两顶点处有三根撑杆的端部有连接耳座与建筑物附着处铰接。
五、附墙的安装工具和防护用品见下表：序号名称规格型号单位数量1专用扳手扭力扳手套22活动扳手10、12寸把43大锤16磅把44奶子锤 2.5磅把45橇杆 1.2-1.5m根46替打大、中、小把37电工仪表万用表套18白棕绳50mφ16mm 根29千斤头15mφ17mm根410千斤头8mφ13.5mm根211安全帽顶2012安全帽根613绝缘套双2014手套双2015铁丝若干16垫木若干六、作业人员的分工安排：具体人员分工如下：组 长：安全员：技术负责：安装人员：地面辅助人员：人。
塔机必须由持有操作证的人员进行作业，作业前组长必须落实安装人员的工作,安排并组织全体人员学习安全知识，作好安全技术交底。
塔吊附着方案
附着安装专项方案一、编制依据1、《塔式起重机设计规范》（GBT3811-2008）2、塔机平面布置图、建筑物立面图和各层结构施工图3、《塔式起重机安全规程》（GB5144-2006）4、《建筑起重机械安全监督管理规定》（建设部166号令）5、《建筑施工高处作业安全技术规范》（JGJ80-2016）6、《建筑机械使用安全技术规程》（JGJ33-2012）二、工程概况1、工程概况1.1工程名称：1.2工程地点：1.4结构形式：框剪结构1.5塔式起重机安装单位：建设单位：总包单位：建筑层数地上主体30层，共4栋，框架剪力墙结构。
当塔机工作高度超过上表中的初始安装高度时，必须对塔机进行锚固（附着），附着后方可加节顶升。
三、附着安装前的准备工作1、附着安装条件1.1塔吊各部件制作完成，质量验收合格；1.2预埋件周围混凝土强度达到100%；2、安装前准备工作2.1使用单位准备工作2.1.1作业面防护：在附着下面1.2m处搭设操作平台，操作平台搭设应符合国家规范。
2.1.3在安装时保证在塔机安装警戒范围内无闲人出入，不得有交叉作业现象存在。
2.1.4指定专人和出租单位进行接口，及时协调当天的施工问题。
2.1.5配备符合安全要求的专用三级配电箱，并距塔机中心不大于3m。
2.2施工技术准备工程部技术人员必须提前进行现场实地勘测，仔细地考虑在附着安拆过程中可能碰到的问题，制定切实可行的施工方案，对疑难问题及时同施工单位项目部沟通，共同商讨解决对策，确保施工顺利安全的进行。
附着安装前塔机的检查、维护。
3、安装人员分工及组织机构该机构由现场负责人、安全员、操作司机、电工及塔机安装人员组成。
3.1人员安排及责任分工现场负责人：负责整个项目的实施，保证质量、安全处于受控状态。
项目技术负责人：负责安装方案的审核工作。
安装负责人：负责安装全过程中的组织安排和协调，负责安装前的安全技术交底及安装过程中的检查和监督。
安全负责人：负责整个项目的实施，按照工地安全检查规定对安装过程进行安全监督，并负责协调工地的安全工作。
塔吊安装附着施工方案
塔吊安装附着施工方案一、引言塔吊是现代建筑施工中常见的起重设备，它的安装附着施工方案对于保障施工安全和效率至关重要。
本文将介绍塔吊安装附着施工的相关方案，包括前期准备、安装步骤、安全注意事项等内容，旨在帮助施工方保障施工顺利进行。
二、前期准备在进行塔吊安装附着施工前，需要做好充分的前期准备工作。
具体包括以下几个方面： 1. 选择安装位置：根据建筑施工需要确定塔吊的安装位置，确保周围无遮挡物，安全距离符合要求。
2. 施工平面准备：清理施工平面，确保平整、结实，以保证塔吊的稳固安装。
3. 检查设备完整性：确认塔吊各部件完好无损，必要时进行维修更换。
4. 确定附着方式：根据具体情况确定塔吊的附着方式，可以选择地脚螺栓固定、附墙夹固定等方式。
三、安装步骤1. 安装基础1.在地面上标出塔吊的安装位置，根据要求挖掘基础坑，保证基础深度和尺寸符合要求。
2.将基础筏板放入坑中，根据设计要求浇筑混凝土，待混凝土达到强度后，进行基础验收。
3.安装地脚螺栓或附墙夹，确保基础与附着点牢固连接。
2. 安装塔身1.拆卸塔吊主体结构，依次安装塔身各部件，注意吊装过程中的平衡和稳固。
2.通过螺栓等方式将各部件连接固定，确保塔身结构稳定可靠。
3. 安装头部1.安装塔吊的头部组件，包括起升机构、回转机构等，确保各部件之间的连接正确紧固。
2.调整各部件位置，使其符合设计要求，并进行头部结构的验收。
四、安全注意事项1.施工过程中严格遵守安全操作规程，穿戴好安全防护装备，严禁趴工、蹲工等行为。
2.在安装过程中，严格按照设计要求和操作规范进行操作，不得随意调整或更改结构。
3.注意检查塔吊各部件连接是否牢固，发现问题及时处理，确保安装质量。
4.安装完成后，进行塔吊的调试和验收，确保设备正常运行。
五、结论塔吊安装附着施工方案是保障施工安全和有效进行的重要环节，施工方需严格按照相关规范和安全要求进行施工。
通过本文介绍的方案，相信可以为塔吊安装工作提供一定的参考和帮助，减少安装施工中的风险，提高工作效率。
塔吊附着方案
目录1 编制依据 (1)1.1 编制说明 (1)1.2 编制依据 (1)2 工程概况 (2)3 施工部署 (2)4 作业工艺 (4)4.1 预埋件安装 (4)4.2 附墙架选用 (5)4.3 安装工具选用 (6)4.4 作业人安排 (6)4.5 附墙安装程序 (7)4.6 顶升作业 (8)4.7 塔吊升高完毕后检查、调整，验收工作 (10)5 安全注意事项 (10)6 计算书 (11)6.1 1#塔吊附着计算计算书 (11)6.2 2#塔吊附着计算计算书 (17)6.3 3#塔吊附着计算计算书 (23)6.4 5#塔吊附着计算计算书 (29)6.5 6#附着计算计算书 (36)7 附图： (43)7.1 附着平面布置图 (43)7.2 附着高度示意图 (46)1编制依据1.1编制说明为保证xxx八期工程施工现场的5台TC6010塔机的各级顶升满足塔机使用说明书中附着高度及自由高度的要求，错开群塔高度，落实群塔防碰撞措施，保证塔吊作业安全，特编制本方案1.2编制依据（1）《特种设备安全监察条例》（（2009修正）国务院令第549号）（2）《建筑起重机械安全监督管理规定》（中华人民共和国建设部令第166号）（3）《起重机械安全监察规定》（国家质量监督检验检疫总局令第92号）（4）《建筑施工安全检查标准》（JGJ59-99）（5）《建筑机械使用安全技术规程》（JGJ33—2001）（6）《塔式起重机安全规程》（GB5144-2006）（7）《建筑施工塔式起重机安装、使用、拆除安全技术规程》JGJ196-2010（8）《起重机械安全规程》GB6067-85（9）《建筑起重机械安全评估技术规程》JGJT1879-2009（10）xxx八期工程塔吊基础平面布置图（11）xxx八期工程施工图纸（12）TC6010-6型自升式塔式起重机使用说明书2工程概况深业xxx八期项目，位于广东省惠州市惠城古塘坳片区金榜南地块，占地面积约102996.0平方米，本期总建筑面积约160112.57平方米。

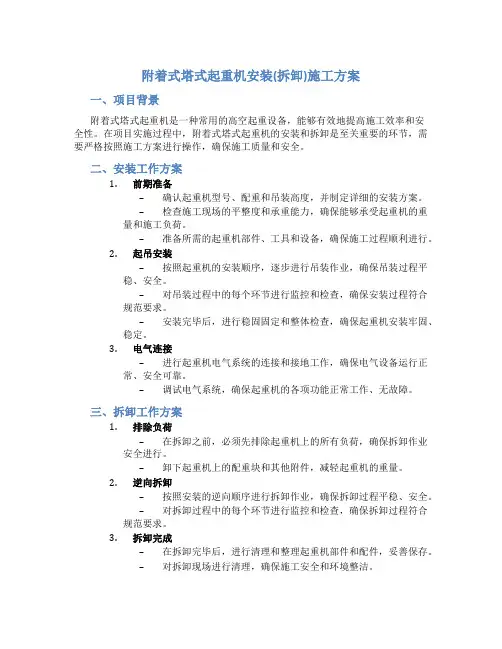

附着式塔式起重机安装(拆卸)施工方案
附着式塔式起重机安装(拆卸)施工方案一、项目背景附着式塔式起重机是一种常用的高空起重设备，能够有效地提高施工效率和安全性。
在项目实施过程中，附着式塔式起重机的安装和拆卸是至关重要的环节，需要严格按照施工方案进行操作，确保施工质量和安全。
二、安装工作方案1.前期准备–确认起重机型号、配重和吊装高度，并制定详细的安装方案。
–检查施工现场的平整度和承重能力，确保能够承受起重机的重量和施工负荷。
–准备所需的起重机部件、工具和设备，确保施工过程顺利进行。
2.起吊安装–按照起重机的安装顺序，逐步进行吊装作业，确保吊装过程平稳、安全。
–对吊装过程中的每个环节进行监控和检查，确保安装过程符合规范要求。
–安装完毕后，进行稳固固定和整体检查，确保起重机安装牢固、稳定。
3.电气连接–进行起重机电气系统的连接和接地工作，确保电气设备运行正常、安全可靠。
–调试电气系统，确保起重机的各项功能正常工作、无故障。
三、拆卸工作方案1.排除负荷–在拆卸之前，必须先排除起重机上的所有负荷，确保拆卸作业安全进行。
–卸下起重机上的配重块和其他附件，减轻起重机的重量。
2.逆向拆卸–按照安装的逆向顺序进行拆卸作业，确保拆卸过程平稳、安全。
–对拆卸过程中的每个环节进行监控和检查，确保拆卸过程符合规范要求。
3.拆卸完成–在拆卸完毕后，进行清理和整理起重机部件和配件，妥善保存。
–对拆卸现场进行清理，确保施工安全和环境整洁。
四、总结附着式塔式起重机的安装和拆卸是起重设备使用中最关键和复杂的工作之一，需要严格按照施工方案进行操作。
只有在安全可靠的基础上完成安装和拆卸过程，才能确保施工的高效进行和工程的顺利实施。

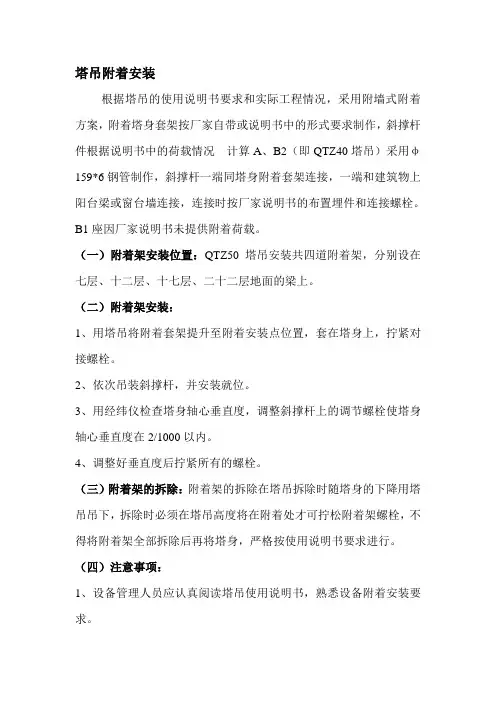

塔吊附着
塔吊附着安装根据塔吊的使用说明书要求和实际工程情况，采用附墙式附着方案，附着塔身套架按厂家自带或说明书中的形式要求制作，斜撑杆件根据说明书中的荷载情况计算A、B2（即QTZ40塔吊）采用φ159*6钢管制作，斜撑杆一端同塔身附着套架连接，一端和建筑物上阳台梁或窗台墙连接，连接时按厂家说明书的布置埋件和连接螺栓。
B1座因厂家说明书未提供附着荷载。
（一）附着架安装位置：QTZ50塔吊安装共四道附着架，分别设在七层、十二层、十七层、二十二层地面的梁上。
（二）附着架安装：1、用塔吊将附着套架提升至附着安装点位置，套在塔身上，拧紧对接螺栓。
2、依次吊装斜撑杆，并安装就位。
3、用经纬仪检查塔身轴心垂直度，调整斜撑杆上的调节螺栓使塔身轴心垂直度在2/1000以内。
4、调整好垂直度后拧紧所有的螺栓。
（三）附着架的拆除：附着架的拆除在塔吊拆除时随塔身的下降用塔吊吊下，拆除时必须在塔吊高度将在附着处才可拧松附着架螺栓，不得将附着架全部拆除后再将塔身，严格按使用说明书要求进行。
（四）注意事项：1、设备管理人员应认真阅读塔吊使用说明书，熟悉设备附着安装要求。
2、塔吊附着架和墙体及套架处的连接构造严格按塔吊使用说明书的要求加工、安装，不得改变。
4、附着架安装前塔身的最大自由高度应小于使用说明书的要求。
5、安装时操作人员应遵守高空作业的有关要求，系好安全带，严禁酒后上岗，五级以上大风停止作业。
（五）附着架斜撑杆受力计算：根据塔吊使用说明书中附着点处给出的荷载为水平79.8KN，垂直91.2KN，将其当作一根杆件受力，并按外侧的长杆进行轴心受压计算：合力为121.2KN，按最不利的外侧的杆6.4米，拟选用φ159*6钢管，i=5.42 A=28.84cm2 λ=6.4*100/5.42=118 查表得ψ=0.464 N/ψ/A=121.2*1000/0.464/2884=90.6N/mm2＜215 符合要求。
塔吊附着固定安装方案
塔吊附着固定安装方案
1、本工程主体已完工至六层进入7层施工，为保证施工安全应在5层部位高度20.7米部位安装附着固定塔吊。
2、该工程主体在年月层主体工程完工，没有安装预埋件。
3、工程主体设计要求，没有柱，只有剪力墙200㎜厚，固定附着强度不够，应固定在15轴至18轴之间。
纵向A轴有梁400㎜×200毫米㎜，楼板设3个固定点楼板，厚为150㎜，砼强度等级C30。
4、附着钢管穿过阳台栏板，板厚80㎜，附着管直径∅133无缝钢管，长度5.4m二根,5.9 m一根。
5、附着固定点每个件设24个螺丝，四根。
固定钢板厚度16㎜，下面是10㎜厚度钢板，双层固定，符合使用要求。
塔吊安装附墙施工方案
一、工程概况本工程为某高层建筑项目，建筑面积为XX平方米，建筑高度为XX米，结构形式为剪力墙结构。
为确保施工安全和提高施工效率，本项目将采用塔吊进行施工。
根据施工现场实际情况，制定以下塔吊安装附墙施工方案。
二、编制依据1. 《建筑起重机械安全监督管理规定》；2. 《塔式起重机安全规程》；3. 国家现行相关标准、规范；4. 施工现场实际情况。
三、施工准备1. 施工人员：组织一支具有丰富经验的塔吊安装和拆卸队伍，并对其进行了安全教育和培训；2. 施工材料：准备好塔吊安装所需的各种材料，如塔吊基础、附着杆、支撑杆、连接件等；3. 施工设备：确保施工设备齐全，如汽车吊、吊车、卷扬机等；4. 施工图纸：熟悉施工图纸，了解塔吊安装和附墙的具体要求。
四、施工工艺1. 塔吊基础施工（1）根据设计图纸，确定塔吊基础的位置、尺寸和埋深；（2）进行塔吊基础的开挖，确保基础稳定；（3）对基础进行平整、夯实；（4）安装塔吊基础，并进行验收。
2. 塔吊安装（1）将塔吊组件运至施工现场；（2）根据施工图纸，安装塔吊过渡节、套架、回转支撑、塔尖、平衡臂、起重臂等；（3）进行塔吊的组装和调试；（4）验收塔吊安装质量。
3. 塔吊附墙施工（1）根据设计图纸，确定塔吊附墙的位置和高度；（2）在建筑物上安装附着杆和支撑杆；（3）将塔吊附着杆与建筑物上的附着杆连接；（4）对塔吊附墙进行固定，确保其稳定；（5）验收塔吊附墙质量。
五、施工安全管理1. 严格执行国家有关建筑起重机械安全管理的法律法规和标准；2. 加强施工人员的安全教育和培训，提高安全意识；3. 施工现场设置安全警示标志，防止意外事故发生；4. 定期对塔吊进行安全检查和维护，确保其安全运行。
六、施工进度安排1. 塔吊基础施工：XX天；2. 塔吊安装：XX天；3. 塔吊附墙施工：XX天。
七、结语本方案针对高层建筑项目塔吊安装附墙施工，旨在确保施工安全和提高施工效率。
在施工过程中，严格按照施工方案执行，确保工程质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
儋州中南. 西海岸1.2 期16#.17#.18#
楼工程
塔吊附着施工方
案
编制：
审核：
审批：
编制单位：江西建工第二建筑责任有限公司编制时间：二○一二年六月三十日
、编制依据
1、国家有关塔机安装的技术标准和规范、规程；
2、随机的使用、拆装说明书等；
3、塔机安拆方案及相关技术资料；
4、其他关于塔机拆装的技术资料。
二、安装工具及设备
（一）必需工具：
1．重型套筒扳手
2．常用工具（活动扳手、锂鱼钳、螺丝刀、撬杠）
3．吊索吊具
4．铁锤
5．麻绳
6．安全带
7．钳工工具（锉刀、手锯等）
（二）设备：
1、电焊机 2 、气割设备
三、劳动组织
本工程在附着锚固过程中，按规定要求配备相关人员，以保证附着锚固安全，人员配
备情况如下：
四、附墙（着）装置
1、安装位置
根据本工程的实际情况和特点，塔机附墙锚固于楼层框架梁内或顶板，梁内或顶
板内
预埋钢板，附着撑杆与预埋钢板进行满焊相连，附墙装置由三根水平布置的撑杆和一组套在标准节主弦杆上的附着架组成，三根撑杆应布置在同一水平面内。
安装附墙装置的套数由起升高度加以确定，每道附墙安装后，附墙以上塔机的自由起升高度不得高于25m，布置方式如下图。
图中杆件1与杆件2、杆件3隔层交换方向。
2、附墙撑杆的布置附墙撑杆布置见下图。
图中的安装尺寸a 和b 按标准位置
a=6m,b=4m，允许范围：a=5.5～7m。
图A 为理想安装状态；图B为撑杆倾斜安装状态，倾斜安装时各道撑杆必须交错倾斜，撑杆倾斜的允许范围c 不大于200mm。
附墙支点位置表
序号
支点离地面高度
标准位置允许的范围
1 25 22～25
2 45 42～45
3、撑杆与建筑物的连接撑杆应通过连接板及预埋螺栓与建筑物可靠地连接。
4、附着锚固前的准备和检查：
（1）检查附着框架，附着杆及附着支座等结构件应无变形、开焊、裂纹，附着杆长度符合附着要求，螺栓、销轴、垫铁等紧固件齐全。
（2）检验建筑物上附着部位混凝土强度（预埋锚固件的框架梁所浇灌的混凝土达到规定强度后方可使用），检查附着点结构尺寸是否符合安装要求。
5、操作要点
（1）、应用经纬仪调整塔身轴线，使塔机处于以塔身轴线为中心的平衡状态, 且使臂
架等效于与附着方向垂直的位置。
（2）、调节螺杆外侧桁架四角钢等型钢可靠焊接。
（3）、将预埋钢板及螺栓表面混凝土残留物清除干净，与附着杆件可靠焊接。
（4）、附着杆件锚固完毕后进行标准节的顶升，将标准节顶升至预顶高度，紧固螺栓，将标准节固定。
6、附着锚固完成后的重点检查：
（1）附着框架在标准节的安装位置是否符合原厂技术规定。
（2）检验附着框架和标准节是否相对固定稳固，框架和标准节之间应无松动，各固定点螺栓紧固可靠，销轴无松旷，垫铁、契块等紧固件齐全可靠，符合技术规定。
（3）附着杆的布置方式、水平面角度和垂直面角度应符合原厂技术要求。
（4）附着杆各节之间，附着杆和附着支座以附着框架之间连接紧固可靠，符合技术规定。
（5）建筑物附着点的墙体结构应和附着支座连接牢固，螺栓、销轴等连接件紧固可
靠。
（6）锚固完毕顶升到预顶高度后，应检查锚固点到起重铰点的自由高度应符合原厂技术要求。
标准节的组合方式符合技术规定。
五、技术要求及注意事项
1 、因附墙杆只能受拉、受压，而不能受弯，故其长度应能调整，一般调整范围为200mm 为宜；
2 、附着框安装上塔身中部有水平腹杆处, 上下偏移不超过200mm最, 上一个附着架内安装内撑杆。
3、安装和拆卸附着杆，必须使塔式起重机处于以塔身轴线为中心的平衡状态，安装完成后，应用经纬仪测量塔身垂直度，在最高锚固点以下垂直度允许偏差为2‰。
4 、安装每一道附着杆，都不得任意加高塔身，必须保证在附着前，使起重机的自由高度符合使用说明书中的规定。
拆卸塔身时，应配合降低塔身进度拆除锚固装置，要做到随落随拆，在拆卸附着杆时，必须先降落塔身，使塔式起重机在拆除这道附着杆后形成的自由高度符合使用说明书的规定。
5、附着撑杆与附着框架、连接支座之间的连接，以及附着框架与塔身顶杆的连接必须可靠。
附着状态的塔机，每3 道中间应有一道与塔身放松，以减小塔身额外负荷。
运行后应经常检查有否发生松动，并及时调整。
六、安全措施：
1、安装作业必须按规定规程进行，风速不大于60KM/H。
2、安装过程中工作人员必须系好安全带、戴好安全帽。
3、要确定安装好和调试好各种限位保护、安全装置。
附着锚固工作完成之前，禁止一切操作。
