根据mapgis高程点或线进行土方量分析
MapGIS在土地整理土方测量中的应用
MapGIS在土地整理土方测量中的应用摘要：随着城市进程的加快，我国加强了土地资源整理和开发力度，为了有效提高土地整理水平和质量，需要做好土方工程测量工作，在传统的土地整理土方测量中，测绘数据不精准，导致工程成本较高，对此需要积极应用MapGIS软件，利用软件功能和性能优势，大范围进行数据测量、模型构建，以此提高工程测量水平。
对此本文主要浅谈MapGIS在土地整理土方测量中的应用，以此为我国土地规划和整理提供软件支持。
关键词：MapGIS；土地整理；土方测量；应用引言：在土地整理工程中，土方测量发挥着重要的作用，土方测量的精准性和完整性直接关系着工程量清单、土方工程费用的高低，对此需要确保土方工程量测量精准，以此提高计算水平，最终确保工程规划设计科学、工程总投资效益稳定。
早期土方测量方法主要有方格网法、等高线法、断面法、高程计算法，随着信息技术的发展，自动测量技术不断成熟，MapGIS软件逐渐被广泛应用到了土地整理土方测量中，通过数据分析、数据处理来创建数字地面模型，以此精准计算土方量。
1.土方测量中概述在土地整理中，土方工程量测量是非常重要的，其直接关系着工程投资收益、工程费用支出、工程建设数据，对此需要科学规划设计图纸，并根据整个工程现场实际情况精准测量，细化土方运输、土方挖填、平整度等参数，以此确保土地整理工程顺利完成，最终满足工程体系构建基本要求。
当前土方测量常用的方法主要有方格网法、等高线法、断面法、高程法几种，其中方格网法主要应用在大范围土方测量中，该方法可以将测量区域划分成为不同的网格，通过高程面绘制成为多个四棱柱，通过计算四棱柱体积、高程面数值等得出最终的土方量。
等高线法主要应用在地势变化大的土方测量中，先划分出等高线地块，将等高线地块当做台体进行计算。
断面法主要应用在地形复杂的土方测量中，先将场地划分成为不同的断面，通过计算断面体积来得出最终的土方量。
高程法一般对特定距离的观测点高程平均值进行计算，将计算后的土方高程和场地面积相乘以此得出最终的土方量，该方法误差较大，无法精准进行工程造价分析[1]。

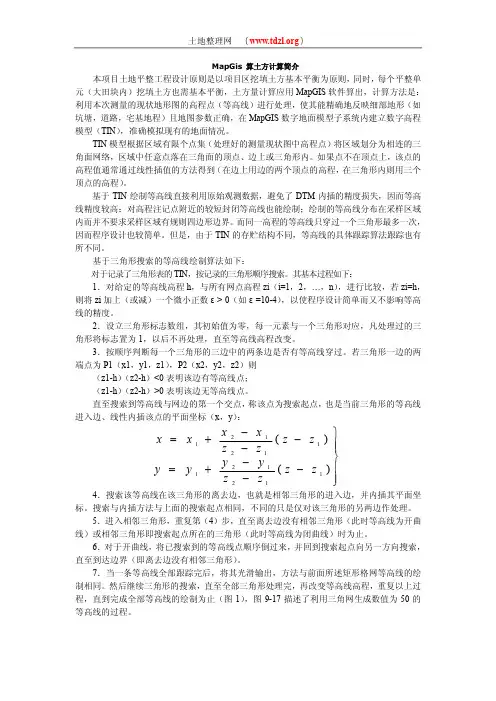

MapGis 算土方计算简介
MapGis 算土方计算简介本项目土地平整工程设计原则是以项目区挖填土方基本平衡为原则，同时，每个平整单 元（大田块内）挖填土方也需基本平衡，土方量计算应用 MapGIS 软件算出，计算方法是： 利用本次测量的现状地形图的高程点（等高线）进行处理，使其能精确地反映细部地形（如 坑塘，道路，宅基地程）且地图参数正确，在 MapGIS 数字地面模型子系统内建立数字高程 模型（TIN ），准确模拟现有的地面情况。
TIN 模型根据区域有限个点集（处理好的测量现状图中高程点）将区域划分为相连的三 角面网络，区域中任意点落在三角面的顶点、边上或三角形内。
如果点不在顶点上，该点的 高程值通常通过线性插值的方法得到（在边上用边的两个顶点的高程，在三角形内则用三个 顶点的高程）。
基于 TIN 绘制等高线直接利用原始观测数据，避免了 DTM 内插的精度损失，因而等高 线精度较高；对高程注记点附近的较短封闭等高线也能绘制；绘制的等高线分布在采样区域 内而并不要求采样区域有规则四边形边界。
而同一高程的等高线只穿过一个三角形最多一次， 因而程序设计也较简单。
但是，由于 TIN 的存贮结构不同，等高线的具体跟踪算法跟踪也有 所不同。
基于三角形搜索的等高线绘制算法如下：对于记录了三角形表的TIN ，按记录的三角形顺序搜索。
其基本过程如下：1．对给定的等高线高程 h ，与所有网点高程 zi （i=1，2，…，n ），进行比较，若 zi=h ， 则将 zi 加上（或减）一个微小正数 ε > 0（如 ε =104），以使程序设计简单而又不影响等高 线的精度。
2．设立三角形标志数组，其初始值为零，每一元素与一个三角形对应，凡处理过的三 角形将标志置为 1，以后不再处理，直至等高线高程改变。
3．按顺序判断每一个三角形的三边中的两条边是否有等高线穿过。
若三角形一边的两 端点为 P1（x1，y1，z1），P2（x2，y2，z2）则（z1h ）（z2h ）<0 表明该边有等高线点；（z1h ）（z2h ）>0 表明该边无等高线点。
采集数字高程模型利用ARCGIS计算土方的方法探讨
采集数字高程模型利用 ARCGIS计算土方的方法探讨摘要利用无人机倾斜摄影，自动实景三维建模及在三维立体模型下采集特征线，生成现状数字高程模型与规划后数字高程模型对比，快速精准的计算出测区的土方量，本文浅谈以南宁三塘为案例，基于无人机倾斜摄影测量，建立数字高程模型（DEM）,利用ARCGIS来计算土方。
关键词：数字高程模型 ARCGIS计算土方引言在工程项目中公路、铁路，水利建设、城市规划等，土方测量的计算是工程测量的一个重要步骤。
它是施工前的涉及阶段必须对土石方量进行计算，土方的精确度直接关系到工程的费用预算和方案优选。
因此准确、快速直观的计算土方量对每个工程项目具有重要意义。
1数字高程模型的概念及原理1.1数字高程模型概念数字高程模型，即通过有限的地形高程数据实现对地面地形的数字化模拟（即地形表面形态的数字化表达）。
是用一组有序数值阵列形式表示地面高程的一种实体地面模型，它是在高斯投影平面上，有规则网格点的平面坐标（X,Y）及高程（Z）组成的数据集，描述了该区域地貌形态的空间分布。
1.2生成数字高程模型特征线的特点特征线就是表达地形形状的特征地性线，精准的贴住地形，所构成的三角网内部不能嵌入地形中或浮在地形上，与实际地形不符，偏离实际地形，导致数字搞成模型（DEM）精度超限或者（DEM）错误1.3DEM获取方法1.3.1摄影测量采集法通过航空、航天、地面摄影、无人机低空航拍获取影像，建立立体模型，在立体模型上由人工识别，测量地物的三维空间坐标，采集特征地性线，或以附加地形特征数据和粗DEM为基础，按项目精度要求所需进行修测。
对采集数据处理、内插获得DEM。
1.3.2合成孔径雷达干涉测量法（InSAR）INSAR 是利用雷达系统获取同一区域两幅SAR影像所提供的相位信息进行干涉处理，并由干涉相位来获取地表的高程信息，从而建立区域的数字高程模型。
一对SAR数据的相干相位信息直接影响着DEM的精度。
MapGIS在土地整理土方量计算中的应用_以湖南省祁东县黄土铺镇军民村为例
挖 方 回 填 //m3 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 182.73 22.30 205.02
填 方 回 填 //m3 24.06 495.98 281.98 0.00 0.00 0.00 0.00 0.00 0.00 0.00 802.03
设计高程 150.61 150.61 150.61 150.61 150.61 150.61 150.61 150.61 150.61 150.61 150.61
3187
块的挖填高度为：H1－Ha、H2－Ha、……、Hn－Ha。 根据土 方平衡原则，填挖方量总和应等于零，即：
S1（H1－Ha）＋S2（H2－Ha）＋……＋Sn（Hn－Ha）＝0 Ha＝ S1H1+S2H2+……＋SnHn
S1+S2+……＋Sn
平整后的田面高程 Ha 计算出来后， 即可逐个 求出各田块的填高或挖深值，并计算出土方量。 以 某田块为例计算如表 1。
土地平整工程是土地整理项目的核心内容，其 投资约占总投资的 50％，土方量的大小与土地平整 的投资直接相关，因而准确快速地计算土方量对开 展土地规划设计、施工设计、控制总投资及分配资 金 具 有 十 分 重 要 的 意 义 ［1］。
土方量计算的方法有多种，传统的计算方法有 方格网法、散点法、横断面法 等 ［2］，随 着 计 算 机 技 术 的发展，一些软件也被应用到土方量计算中，各种 方法都在其原有基础上有了一定的拓展和延伸，选 择不同的土地平整土方量计算方法，其结果就会有 一定差异，因此选择合理的计算方法不仅可以保证 工程方案的顺利实施，也可以作为土地平整工程中 类似土方量计算的参考和借鉴，同时对工程的资金 投入和资金的合理分配也有重要意义。
GIS中的工程中的土方、纵坡
工程中的土方、纵坡、剖面图数据：ex14.mxd结果要求：1）用现状等高线和设计等高线计算工程中的填挖方2）用现有的二维要素生成剖面图技术流图：用现状等高线生成地面模型用设计等高线生成地面模型用TIN计算工程中的填挖方用栅格计算工程中的填挖方将二维要素转化为三位要素产生剖面图产生临时剖面图实验步骤：1）打开ArcMap加载原始数据ex.mxd.2)打开Data Frame Properties,设置地图参数，如下图所示。
3）选择3D Analyst /Options,设置相关参数，如图所示。
4）在3D Analyst/Create/Modify TIN /Create TIN From Features,并且设置相关参数，5）重新设置tin的图层显示，用slope分类显示地表。
6）在3D Analyst/Create/Modify TIN /Create TIN From Features,并且设置相关参数，创建tin2.7)重新设置tin的图层显示，用slope分类显示地表.8)下图为tin2的分类图。
9）计算工程填挖方，在3D Analyst/Surface analysis/Cut/Fill.下图为结果图。
10）为了得到更为详细的填挖方信息，可以将TIN转化为栅格数据，在3D Analyst/Convert/TIN to Raster，在如下中设置参数。
11）Spatial Analyst/Options，做栅格基本信息的设置。
12）打开Spatial Analyst/Raster Calculator，计算设计高程和设计高程之差。
13）结果如图所示。
利用二维线状要素生成剖面图实验步骤：1）加载数据如图所示。
2）打开3D Analyst /Convert/Feature to 3D。
3）用选择工具选择一条道路，点击3D Analyst工具条上的Create Profile Graph，结果如图所示。
根据mapgis高程点或线进行土方量分析
根据mapgis高程点或线进行土方量分析
首先准备MapGIS格式的等高线或者高程点（含有高程属性）、需计算土方量的区块（没有的话可以鼠标指定区域），之后按如下步骤进行操作：
1、MapGIS主菜单--空间分析--DTM分析
2、文件——打开数据文件——线/点数据文件
3、处理点线--高程点/线栅格化--参数设置对话框--选择网格DX和网格DY的大小（越小越精确，运行也越慢）——选择等高线高程属性项--选择栅格化文件的名字和路径
4、打开生成的栅格化文件.grid
5、打开模型应用菜单下的蓄积量\表面积计算对话框--勾起选取工作区中区域--指定要计算土方量的区文件--确认--设计高程--计算土方量。
另外，也可以同时计算多个区块和鼠标指定区域的挖填方，具体步骤如下：
1、计算土方量的区文件添加一个字段，为每个区块输入设计高程值
2、打开栅格化文件的同时打开区文件
3、在处理点线菜单下，选择“区蓄积量/表面积计算”选择“计算所有区”，在打开的对话框中选择设计高程字段，点击确定即计算了所有区的挖填方；
4、保存区文件；
5、在MapGIS编辑子系统下打开这个区文件，察看其属性，就有了每个区块的挖填方量。
arcgis算土方的方法
arcgis算土方的方法在ArcGIS中计算土方的方法可以包括以下步骤：1. 打开野外测量好的高程文件，选中需要计算土方的范围线，在左侧“特性”的“标高”中改为“-”（规划土方量标高）。
2. 打开ArcMap，加载高程点。
直接使用加载的高程点或者转换为shape点文件格式都可以，打开属性表高程字段为“Elevation”。
3. 打开“ArcToolbox”工具箱，打开“3D Analyst/数据管理/TIN/创建TIN”。
4. 打开“创建TIN”对话框，填写好相应的参数，在“高度字段”中选择“Elevation”，点击“确定”。
5. 重复上述步骤，完成规划后地形创建TIN。
6. 将TIN转栅格，打开“ArcToolbox”工具箱，打开“3D Analyst/转换/由TIN转出/TIN转栅格”。
7. 打开“TIN转栅格”对话框，填写好相应的参数，点击“确定”。
此外，如果原始数据是las点云数据，则需要进行以下操作：1. 创建las数据集。
2. 将las转为栅格，其他参数默认即可，只是采样值这一栏需要注意。
尽量与填挖方之前的高程采样栅格一样或者更小。
如果不一样ArcGIS也可以计算，只是准确度差点。
3. 一般原始数据都会比填挖方范围要大，因此我们需要裁剪，可以用按腌膜裁剪工具。
4. 重复1、2、3步骤计算出填挖方之前的las数据，然后选择填挖方工具。
填挖方之前和之后的栅格表面利用第3步骤生成的数据，便会得到输出栅格。
输出的栅格中有volume体积这一属性便是填挖方数据。
需要注意的是：填挖方前后的坐标系一定要是统一投影坐标系；填挖方之后可能会有很多volume项，右击该字段选择统计即可。
以上步骤仅供参考，可以查阅ArcGIS软件使用说明或请教专业人士获取更多帮助。
MapGIS在土地整治项目土方量计算中的应用
浅谈MapGIS在土地整治项目土方量计算中的应用摘要：随着gis技术的发展，mapgis等gis软件在土地整治项目中的运用也越来越广泛，目前mapgis已成为土地整治项目设计中的一个重要工具。
本文在前人成果的基础上，探讨了mapgis在土地整治项目土方量计算中的应用，在实现土方量计算自动化的同时兼顾土方数据的准确性。
关键词：mapgis；土地整治；土方量1 前言土地整治是指在一定区域内，按照土地利用总体规划及土地整治规划确定的目标和用途，采取工程和生物措施，对农用地、居民点和工矿废弃地、未利用土地进行田、水、路、林、村综合整治，以增加耕地面积，提高耕地质量为目的，改善农村生产、生活条件与生态环境的活动。
土地平整工程是土地整治项目最重要的工程之一，是指为满足灌排及机耕需要，综合考虑表土保护因素而进行的土方挖填与调配等使田面平整的一系列工程措施的总称，其最重要的核心工程量就是土方量。
土方量的计算大多采用gis或cass软件，mapgis就是其中精度较高且比较常用的一种。
mapgis是中国具有完全自主知识版权的地理信息系统，实现了遥感处理与gis的融合，是支持空中、地上、地表、地下全空间真三维一体化的gis开发平台。
随着mapgis的发展和推广，其在土地整治设计中的应用也越来越广泛。
借助mapgis软件，可将土地整治项目实测地形图转化为基于三角网（tin）的数字高程模型（dem）计算土方量。
2 土方量的计算方法2.1土方量的计算规则（1）土地平整工程设计是以挖填土方基本平衡为原则，以农田水利设计的合理、优化为目标。
（2）由于mapgis软件模型与实际地形的误差，结合实际情况，田块间调配土方在30m3左右的属于挖填平衡。
2.2计算模型土方量计算应用mapgis软件，利用测量的现状地形图的高程点（等高线）进行处理，使其能精确地反映土地平整前（现状）的细部地形（如田丘，坑塘，宅基地等），在mapgis数字地面模型子系统内建立基于三角网（tin）的数字高程模型（dem），算出设计高程和土方量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首先准备MapGIS格式的等高线或者高程点（含有高程属性）、需计算土方量的区块（没有的话可以鼠标指定区域）
1、MapGIS主菜单--空间分析--DTM分析
2、文件——打开数据文件——线/点数据文件
3、处理点线--高程点/线栅格化--参数设置对话框--选择网格DX和网格DY的大小（越小越精确，运行也越慢）——选择等高线高程属性项--选择栅格化文件的名字和路径
4、打开生成的栅格化文件.grid
5、打开模型应用菜单下的蓄积量\表面积计算对话框--勾起选取工作区中区域--指定要计算土方量的区文件--确认--设计高程--计算土方量。
也可以同时计算多个区块和鼠标指定区域的挖填方：
1、计算土方量的区文件添加一个字段，为每个区块输入设计高程值
2、打开栅格化文件的同时打开区文件
3、在处理点线菜单下，选择“区蓄积量/表面积计算”选择“计算所有区”，在打开的对话框中选择设计高程字段，点击确定即计算了所有区的挖填方；
4、保存区文件；
5、在MapGIS编辑子系统下打开这个区文件，察看其属性，就有了每个区块的挖填方量。
