模具设计基础知识
压铸模具设计基础知识
压铸模具设计基础知识一、概述压铸模具是用于压铸工艺的模具，在金属、塑料等材料的制品生产过程中起到关键作用。
压铸模具的设计质量直接影响产品的质量和生产效率。
本文将介绍压铸模具设计的基础知识，包括设计原则、材料选择、结构设计等内容。
二、设计原则1.功能性原则压铸模具应该符合产品的设计要求，能够满足产品的结构、尺寸、表面质量等要求。
设计过程中需要充分考虑产品的功能性需求，确保模具能够满足生产要求。
2.可制造性原则在设计压铸模具时，需要考虑到模具的加工工艺和生产成本。
设计应尽量简化，避免复杂的结构和加工工艺，以降低生产成本。
3.可靠性原则压铸模具在长期使用中需要具有稳定可靠的性能。
设计中需要考虑模具的寿命、耐磨性等因素，确保模具能够长时间稳定运行。
4.易维护性原则模具在使用过程中可能会有损坏或磨损，设计时需要考虑模具的易维护性，便于维修和更换受损部件。
三、材料选择压铸模具的材料选择直接影响模具的寿命和性能。
常用的模具材料包括工具钢、合金钢、硬质合金等。
在选择材料时需要考虑以下因素：1.硬度模具材料应具有足够的硬度和强度，能够抵抗压力和磨损，确保模具的稳定性和寿命。
2.热稳定性压铸过程中温度较高，模具材料需要具有良好的热稳定性，不易变形或烧损。
3.耐磨性压铸模具在长期使用中会有磨损，需要选择耐磨性好的材料，延长模具的使用寿命。
4.耐蚀性部分压铸过程中会有化学物质接触，模具材料需要具有良好的耐腐蚀性，避免腐蚀损坏。
四、结构设计压铸模具的结构设计直接影响产品质量和生产效率。
在设计时需要考虑以下因素：1.分型设计合理的分型设计能够提高产品的成型效率和质量，减少缺陷产生。
分型设计应考虑产品的结构特点和成型过程中的收缩变形。
2.冷却系统设计冷却系统设计影响压铸过程中的温度控制和冷却速度，直接影响产品的组织和性能。
设计时应考虑冷却系统的布局和冷却介质的选择。
3.排气系统设计在压铸过程中需要排除模具内的气体，避免气泡和气孔产生。

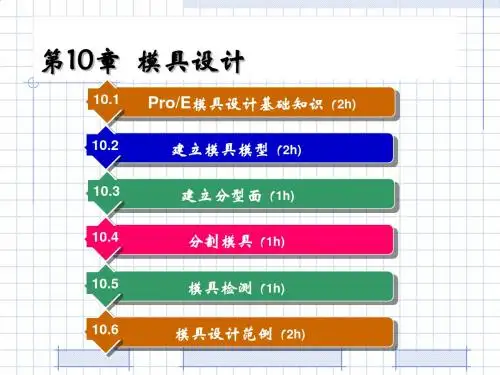

模具设计基础知识培训PPT(34张)
10.1.3 模具设计的基本流程
1．建立或调入设计模型，形成模具设计的参考模型 2．模型检验：对参考模型进行拔模斜度检测、厚度检测等 3．建立工件：用来定义所有模具元件体积的 4．在模具模型上创建缩水率：可以等向或非等向增加在指定特征尺寸上 5．加入模具装配特征，设计浇道系统 6．定义分型面及模块体积 7．建立模具实体元件：抽取完成的模块体积，将曲面几何转换为实体几何 8．填充模具型腔，建立浇注件：利用工件体积减去抽取的模具元件体积 9．模拟开模，并进行干涉检测 10．装配模座元件，并进行所有元件的细部设计
10.2.3 设置收缩率
2．按比例收缩 【By Scaling（按比例）】表示允许相对于某个坐标系按比例收缩零件几何，并 且可以分别指定x、y和z坐标的不同收缩率。在模具模块中应用按比例收缩时， 其仅作用于参考零件几何，而不影响设计模型。 选择【SHRINKAGE（收缩）】→【Shrink Info（收缩信息）】，将弹出“信息窗 口”并显示设计模型的收缩信息。
已建立有曲面特征时，选择【Feature(特征)】→【Cavity Assem(型腔组件)】→ 【Surface(曲面)】命令，利用“面组曲面”菜单可增加分型面的曲面或者对已有 分型面的曲面特征进行编辑。
模具设计基础知识
设计知识点1.压边圈和气垫的关系气垫使用行程=压边圈行程+空行程（最小20-25）。
有预加速还需考虑预加速行程2.在设计拉延模的时候:（1）气垫台距离压料面边界20—30mm.并保证调压垫处于型面中间（2）压边圈边缘距离压边圈随行筋200mm。
缸4. 压料芯行程的确定弹簧行程的选择聚氨酯氮气缸选择比实际行程大,防止极限使用。
5. 压料芯行程的确定（1）压料芯需在工作内容触料之前10mm压料6。
拉延模时候，如压边圈上无产品，压边圈与下模要有3mm 的让空;有产品要墩死7. 气顶长度尽量应小于2倍直径，若大于2倍直径则倒斜柱或两两相连.气顶孔要比气顶柱单边大15mm，加工的话单边大10mm.8. 调压垫块与墩死应尽可能在同一Z轴方向上,具体做法与任务书一致。
9. 调压垫块间距保持在400左右,要均匀分布。
10。
拉延中的导板尺寸及位置(1）导板的安装位置约在凸模长度方向的1/6处.（2）导板导向面的宽度约占凸模长度的1/5-1/4，修边冲孔时为1/4-1/6。
（3)导板高度>压边圈行程+ 30%。
（4)导板安装面要凸出分模线3～5mm，便于加工。
（5）插铣刀分50、63、80三种,长度分别为300、350（400）、500，加工极限分别为290、340(390)、490，80刀仅限于粗加工，精加工用50和63刀。
另400长63刀并不保证车间有，有时候不买二。
修边、冲孔1.隐冲的4项基本原则(一定要记住)(1）有隐冲时的压料芯必须用导柱导向。
（2）有隐冲时压料芯必须加盖板（有时用聚氨酯卸料组件）盘起p262(3）压料芯和下模之间要有凸凹垫块(上凹下凸）。
作用：导向防止冲头折断（4)压料芯z方向行程必须比机构行程大。
2。
废料刀比坯料线长15mm。
3。
锻块加工去量2mm 即可,备料时型面及刃口多备5mm,其余不多备料4。
修边模压料芯行程25-30mm（刃入提前接触10mm）。
仅为参考，实际设计时请提前计算5。

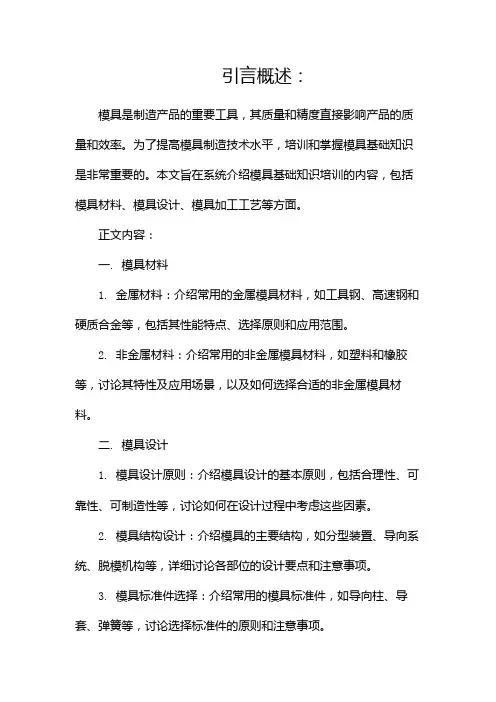

模具基础知识培训培训资料(7)
引言概述：模具是制造产品的重要工具，其质量和精度直接影响产品的质量和效率。
为了提高模具制造技术水平，培训和掌握模具基础知识是非常重要的。
本文旨在系统介绍模具基础知识培训的内容，包括模具材料、模具设计、模具加工工艺等方面。
正文内容：一. 模具材料1. 金属材料：介绍常用的金属模具材料，如工具钢、高速钢和硬质合金等，包括其性能特点、选择原则和应用范围。
2. 非金属材料：介绍常用的非金属模具材料，如塑料和橡胶等，讨论其特性及应用场景，以及如何选择合适的非金属模具材料。
二. 模具设计1. 模具设计原则：介绍模具设计的基本原则，包括合理性、可靠性、可制造性等，讨论如何在设计过程中考虑这些因素。
2. 模具结构设计：介绍模具的主要结构，如分型装置、导向系统、脱模机构等，详细讨论各部位的设计要点和注意事项。
3. 模具标准件选择：介绍常用的模具标准件，如导向柱、导套、弹簧等，讨论选择标准件的原则和注意事项。
三. 模具加工工艺1. 模具加工工艺流程：介绍模具加工的一般流程，包括毛坯加工、精密加工和热处理等，讨论每个环节的工艺要点和注意事项。
2. 数控加工技术：介绍数控加工在模具加工中的应用，包括数控铣削、数控车削和数控电火花等，讨论数控加工技术的优势和适用范围。
3. 模具质量控制：介绍模具加工质量控制的方法和手段，包括检验设备、检验方法和检验标准等，讨论如何保证模具的质量和精度。
四. 模具使用与维护1. 模具使用注意事项：介绍在模具使用过程中的注意事项，如装卸模具、调试模具和保养模具等，讨论如何避免模具损坏和延长模具使用寿命。
2. 模具维护保养：介绍模具的常规维护和保养工作，包括清洁模具、润滑模具和防锈处理等，讨论如何保持模具的良好状态和使用性能。
五. 模具创新与发展1. 模具设计创新：介绍模具设计的创新方向和方法，包括模具CAD设计、模具CAE分析和模具CAM制造等，讨论如何应用新技术和新方法提高模具设计效率和质量。

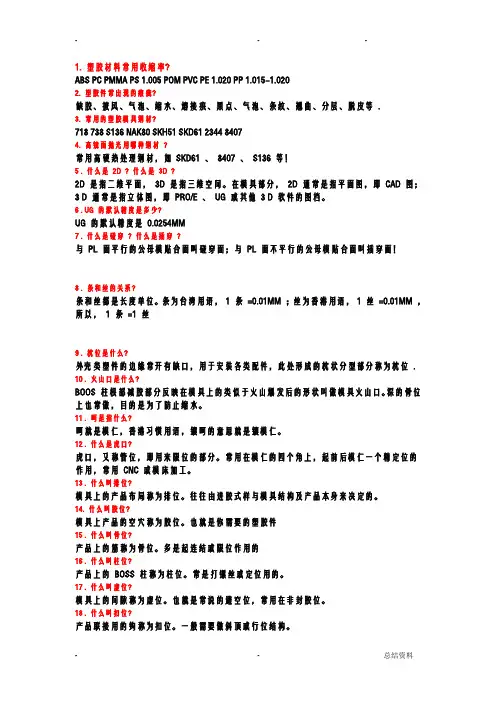

模具设计基础知识(新手必看)
1. 塑胶材料常用收缩率？ABS PC PMMA PS 1.005 POM PVC PE 1.020 PP 1.015-1.0202. 塑胶件常出现的瘕疵？缺胶、披风、气泡、缩水、熔接痕、黑点、气泡、条纹、翘曲、分层、脱皮等.3. 常用的塑胶模具钢材？718 738 S136 NAK80 SKH51 SKD61 2344 84074. 高镜面抛光用哪种钢材?常用高硬热处理钢材，如SKD61 、8407 、S136 等！5 . 什么是2D ？什么是3D ？2D 是指二维平面，3D 是指三维空间。
在模具部分，2D 通常是指平面图，即CAD 图；3 D 通常是指立体图，即PRO/E 、UG 或其他3 D 软件的图档。
6 . UG 的默认精度是多少？UG 的默认精度是0.0254MM7 . 什么是碰穿? 什么是插穿?与PL 面平行的公母模贴合面叫碰穿面；与PL 面不平行的公母模贴合面叫插穿面！8 . 条和丝的关系？条和丝都是长度单位。
条为台湾用语，1 条=0.01MM ；丝为香港用语，1 丝=0.01MM ，所以，1 条=1 丝9 . 枕位是什么？外壳类塑件的边缘常开有缺口，用于安装各类配件，此处形成的枕状分型部分称为枕位. 10 . 火山口是什么？BOOS 柱根部减胶部分反映在模具上的类似于火山爆发后的形状叫做模具火山口。
深的骨位上也常做，目的是为了防止缩水。
11 . 呵是指什么？呵就是模仁，香港习惯用语，镶呵的意思就是镶模仁。
12 . 什么是虎口？虎口，又称管位，即用来限位的部分。
常用在模仁的四个角上，起前后模仁一个精定位的作用，常用CNC 或模床加工。
13 . 什么叫排位？模具上的产品布局称为排位。
往往由进胶式样与模具结构及产品本身来决定的。
14. 什么叫胶位？模具上产品的空穴称为胶位。
也就是你需要的塑胶件15 . 什么叫骨位？产品上的筋称为骨位。
多是起连结或限位作用的16 . 什么叫柱位？产品上的BOSS 柱称为柱位。
模具设计基础知识
模具设计基础知识模具，在现代工业生产中扮演着至关重要的角色，它就像是一个神奇的工具，能够将各种原材料塑造成我们所需要的形状和结构。
而模具设计，则是决定模具质量和性能的关键环节。
接下来，让我们一起走进模具设计的世界，了解一些基础知识。
一、模具的定义与分类首先，我们要明白什么是模具。
简单来说，模具是一种用来成型物品的工具，它通过特定的形状和结构，使原材料在一定的工艺条件下发生变形，从而获得所需的产品。
模具的分类方式多种多样。
按照成型材料的不同，可以分为金属模具和非金属模具。
金属模具常见的有冲压模具、压铸模具等；非金属模具则包括塑料模具、橡胶模具等。
从成型工艺来分，有注塑成型模具、挤出成型模具、压缩成型模具等等。
每种成型工艺都有其独特的特点和适用范围。
二、模具设计的流程模具设计可不是一拍脑袋就能完成的，它有着一套严谨的流程。
第一步，产品分析。
设计师需要对所要生产的产品进行详细的分析，包括产品的形状、尺寸、精度要求、使用性能等。
这一步就像是医生给病人做诊断，要把产品的“病症”搞清楚。
第二步，确定模具结构。
根据产品的特点和生产要求，选择合适的模具结构。
比如是采用单腔模具还是多腔模具，是使用三板式结构还是两板式结构。
第三步，模具材料的选择。
模具材料的性能直接影响模具的使用寿命和产品质量。
要考虑材料的硬度、耐磨性、韧性等因素。
第四步，设计模具的各个零部件。
这包括型腔、型芯、滑块、顶针等。
每个零部件的尺寸和形状都要经过精确计算和设计。
第五步，进行模具的装配设计。
确保各个零部件能够准确无误地装配在一起，并且在工作过程中能够稳定运行。
第六步，模具的调试和优化。
在模具制造完成后，需要进行试模和调试，发现问题及时进行优化和改进。
三、模具设计中的重要参数在模具设计中，有一些关键的参数需要特别关注。
首先是收缩率。
由于材料在成型过程中会发生收缩，所以在设计模具时要考虑到这一因素，对模具尺寸进行相应的补偿。
其次是脱模斜度。
为了使成型后的产品能够顺利从模具中脱出，需要在模具表面设计一定的脱模斜度。
模具基本知识
模具基本知识目录一、1 模具概述 (2)1.1 模具定义 (2)1.2 模具分类 (3)1.3 模具在工业中的作用 (5)二、2 模具材料 (6)2.1 模具材料的种类及性能特点 (6)2.2 模具材料的选择原则 (8)2.3 模具材料的使用与维护 (8)三、3 模具设计基础 (9)3.1 模具设计的基本流程 (10)3.2 模具设计的主要参数 (12)3.3 模具设计的常用方法 (13)四、4 模具制造工艺 (14)4.1 模具制造的基本流程 (16)4.2 模具制造的主要设备 (17)4.3 模具制造的质量控制 (18)五、5 模具检测与维修 (19)5.1 模具检测的方法与标准 (21)5.2 模具故障的诊断与修复 (22)5.3 模具寿命的预测与延长 (23)六、6 模具应用实例分析 (24)6.1 注塑模设计实例分析 (26)6.2 冲压模设计实例分析 (27)6.3 铸造模设计实例分析 (28)七、7 模具行业发展趋势与前景展望 (29)一、1 模具概述模具是工业生产中用于生产各种零件的专用工具，它的主要功能是将熔融的金属或塑料等材料压制成所需形状和尺寸的零件。
模具广泛应用于汽车、电子、家电、医疗、航空航天等领域，对提高产品的质量和降低生产成本具有重要意义。
模具的基本结构包括上模、下模、定位系统、冷却系统、加热系统等部分。
上模和下模分别用于成型产品的上半部分和下半部分，定位系统用于确保上模和下模的准确对接，冷却系统用于降低模具温度，防止模具过热损坏，加热系统用于在生产过程中对模具进行加热。
随着科技的发展，模具制造技术也在不断进步，从传统的手工制造逐渐向数字化、智能化方向发展。
主要的模具制造方法有数控加工、电火花加工、线切割加工等。
这些新技术的应用不仅提高了模具的制造精度和效率，还降低了生产成本，为工业生产带来了更多的便利。
1.1 模具定义模具是一种特殊的工艺装备，用于在特定条件下对原材料进行加工以制造出所需的产品或零部件。
模具设计基础知识
模具加工工艺流程开料：前模料、后模模料、镶件料、行位料、斜顶料；开框：前模模框、后模模框；开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位；钻孔、针孔、顶针；行位、行位压极；斜顶复顶针、配顶针；其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、运水；省模、抛光、前模、后模骨位；细水结构、拉杆螺丝拉钩、弹簧淬火、行位表面氮化；修模刻字。
模具设计知识一、设计依据尺寸精度与其相关尺寸的正确性。
根据塑胶制品的整个产品上的具体要和功能来确定其外面质量和具体尺寸属于哪一种：外观质量要求较高，尺寸精度要求较低的塑胶制品，如玩具；功能性塑胶制品，尺寸要求严格；外观与尺寸都要求很严的塑胶制品，如照相机。
脱模斜度是否合理。
脱模斜度直接关系到塑胶制品的脱模和质量，即关系到注射过程中，注射是否能顺利进行：脱模斜度有足够；斜度要与塑胶制品在成型的分模或分模面相适应；是否会影响外观和壁厚尺寸的精度；是否会影响塑胶制品某部位的强度。
二、设计程序对塑料制品图及实体（实样）的分析和消化：A、制品的几何形状；B、尺寸、公差及设计基准；C、技术要求；D、塑料名称、牌号E、表面要求型腔数量和型腔排列：A、制品重量与注射机的注射量；B、制品的投影面积与注射机的锁模力；C、模具外形尺寸与注射机安装模具的有效面积，（或注射机拉杆内间距）D、制品精度、颜色；E、制品有无侧轴芯及其处理方法；F、制品的生产批量；G、经济效益（每模的生产值）型腔数量确定之后，便进行型腔的排列，即型腔位置的布置，型腔的排列涉及模具尺寸，浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件及型芯的设计、热交换系统的设计，以上这些问题又与分型面及浇口位置的选择有关，所以具体设计过程中，要进行必要的调整，以达到比较完美的设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

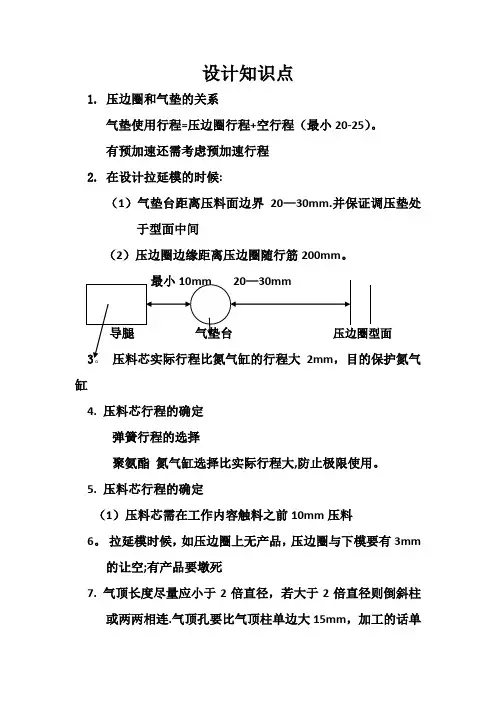

设计知识点
1.压边圈和气垫的关系
气垫使用行程=压边圈行程+空行程（最小20-25）。
有预加速还需考虑预加速行程
2.在设计拉延模的时候：
（1）气垫台距离压料面边界20-30mm。
并保证调压垫处于型面中间
（2）压边圈边缘距离压边圈随行筋200mm。
3.压料芯实际行程比氮气缸的行程大2mm，目的保护氮气缸
4. 压料芯行程的确定
弹簧行程的选择
聚氨酯氮气缸选择比实际行程大，防止极限使用。
5. 压料芯行程的确定
（1）压料芯需在工作内容触料之前10mm压料
6. 拉延模时候，如压边圈上无产品，压边圈与下模要有3mm
的让空；有产品要墩死
7. 气顶长度尽量应小于2倍直径，若大于2倍直径则倒斜柱
或两两相连。
气顶孔要比气顶柱单边大15mm，加工的话
单边大10mm。
8. 调压垫块与墩死应尽可能在同一Z轴方向上，具体做法与
任务书一致。
9. 调压垫块间距保持在400左右，要均匀分布。
10. 拉延中的导板尺寸及位置
（1）导板的安装位置约在凸模长度方向的1/6处。
（2）导板导向面的宽度约占凸模长度的1/5-1/4，修边冲孔时
为1/4-1/6.
（3）导板高度>压边圈行程+ 30%。
（4）导板安装面要凸出分模线3~5mm，便于加工。
（5）插铣刀分50、63、80三种，长度分别为300、350（400）、500，加工极限分别为290、340（390）、490，80刀仅
限于粗加工，精加工用50和63刀。
另400长63刀并
不保证车间有，有时候不买
二.修边、冲孔
1.隐冲的4项基本原则（一定要记住）
（1）有隐冲时的压料芯必须用导柱导向。
（2）有隐冲时压料芯必须加盖板（有时用聚氨酯卸料组件）盘起p262
（3）压料芯和下模之间要有凸凹垫块（上凹下凸）。
作用：导向
防止冲头折断
（4）压料芯z方向行程必须比机构行程大.
2.废料刀比坯料线长15mm。
3.锻块加工去量2mm 即可，备料时型面及刃口多备5mm，
其余不多备料
4.修边模压料芯行程25-30mm（刃入提前接触10mm）。
仅
为参考，实际设计时请提前计算
5.修边镶块下随形筋要让进去5mm
6.冲孔位置压料芯区域付型偏置20-30mm。
下模符型比压料芯单边大5mm以上
7.凹模套需与型面仿形加工，摆放时需高处型面至少0.1mm
8.滑料道上的过桥宽度要≥150 ，保证强度；滑料道与过桥的高度距离要＞150，保证流料
9.弯板修边镶块上的销堵的大小直径40的圆，总高度40mm。
锻块或整形翻边镶块如高度大于40就不用起台10.镶块厚度25mm。
11.废料刀的刃口方向
工艺线
三.翻边、整形
1.翻边、整形块要至少大出工艺线10mm。
四.标准通项
1.压力源（弹簧聚氨酯）布置规则(布置之前，先把机床放
上防止筋的位置与T型槽重叠)。
也可布置马蹄筋
2.压料芯设计步骤：
先用分模线做随形筋及刃口，其余部分以直筋相连。
3. 导板的设计要求
（1）在设计压料芯上的导板的时候，走刀的时候用直径
80mm的圆测(63刀加工最快)。
（2）导板和滑配面之间的关系，需过刃10mm（比导板长
10mm）。
4. 导腿宽度：180-240mm之间，具体参考模具长度及宽度
5. 模具导向方式（也要看侧向力是否大？）
成型类：导腿导向，起防侧向力左右
修冲类：导柱导向，起提高模具导向精度作用
成型+修冲类：导腿导向+导柱导向
导板导向的精度在5-8道之间。
导柱导向的精度在3-5道之间。
6. 设计顺序，从里向外做，避免重复工作
7. 先做基准面，一定要保证加工面整5整10.
8. 只有压料芯刃口处让10mm，上模下模只让5mm。
最终目
的为不干涉
9. 弹性元件要尽量靠近刃口处工作部分，布局要合理
10. 侧销宽度为压料芯宽度的1/4-1/6。
尽量靠两侧
11. 筋之间距离为300-400mm.
12. 下模大镶块最小高度为60mm左右。
13. 导腿与导柱安装面之间的距离为50mm。
在不干涉的情
况下可减小
14. 导柱导套的选择：
当有导板时，导板要比导柱提前40mm刃入。
当没有导板时，导柱要比行程大60mm（即提前60进入导套）
导柱、导套的布置为止应注意，导套下安装孔.
15. 做对称部件时要注意防反。
16. 若手工取料，如有托料架，托起最少30mm；如无托料
架，需设置扣手槽。
17. 大型模具下模大镶块定位键尽量采用32*100规格
18. 导腿长度至少占整体宽度的1/2
导腿刃入量，保证导腿导板在上模触料之前刃入40mm.
19. 受力处必须有筋支撑，如调压垫、蹲死垫。
上下模面筋
要与机床T型槽避开或做马蹄筋，拉延中分模线以内上
摸本体，凸模，下模座筋要对应，导板下最好有筋支撑。
20.两筋之间最大350，一般在300左右。
底空型空深度最好小于2.5倍底空宽度。
21.大型模具减重孔的设计方法:
22.流水孔距离最低的两个面各1mm即可。
优选直径50mm
圆形孔。
23.传感器位置，选择型面比较平滑的对角位置，传感器的
面距离型面5-10mm。
安装面以整5整10为准。
24.键槽的大小:一般根据设计任务书.
25.吊耳后的筋根据吊耳的大小来确定筋的宽度，多大吊耳
多厚的筋。
一般都是60mm的筋可满足强度要求
26.侧销和安全侧销之间的间距最小为40mm。
27.压料芯的偏置面型面50即可，非型面40即可
28.隐冲机构下要添加付型区，压料芯和下模位置都要付型。
29．铸造性能：深度是尺寸的2.5倍。
30. 螺钉帽以上需让空螺钉帽高度+5-10mm
五．二维图
A0-平面图
A3-轴测图、首页A4-非标图。
