氮化硅陶瓷材料的制备及应用
多晶硅生产用氮化硅陶瓷材料_概述及解释说明
多晶硅生产用氮化硅陶瓷材料概述及解释说明1. 引言1.1 概述本文主要探讨多晶硅生产过程中使用的氮化硅陶瓷材料。
随着现代科技的快速发展，多晶硅作为一种重要的半导体材料，在光电子、电子信息和太阳能等领域具有广泛应用。
而在多晶硅的生产过程中，氮化硅陶瓷材料被广泛应用，以提高工艺效率和产品质量。
1.2 文章结构文章将按照以下结构展开论述。
首先，在“2. 多晶硅生产用氮化硅陶瓷材料的概述”部分，介绍多晶硅生产的重要性，并详细探讨氮化硅陶瓷材料在多晶硅生产中的应用及其特点与优势。
接着，在“3. 氮化硅陶瓷材料的制备方法和工艺流程”部分，将介绍传统和先进的氮化硅陶瓷制备方法，并简要概述工艺流程。
在“4. 多晶硅生产用氮化硅陶瓷材料的性能考察与分析”部分，将对该材料的物理性能、化学性能和结构性能进行综合考察和分析。
最后，在“5. 结论与展望”部分，将总结研究成果并展望氮化硅陶瓷材料在多晶硅生产中的未来发展前景以及实际应用前景。
1.3 目的通过本文的撰写，旨在全面介绍多晶硅生产过程中所使用的氮化硅陶瓷材料。
通过对其概述、制备方法、工艺流程以及性能考察与分析的探讨，可以更好地了解该材料在多晶硅生产中的重要作用和优势。
同时，通过对未来发展前景和实际应用前景的展望，为相关领域的科研人员提供新思路和参考，促进相关技术和产业的进一步发展。
2. 多晶硅生产用氮化硅陶瓷材料的概述2.1 多晶硅生产的重要性多晶硅是一种重要的半导体材料，广泛应用于太阳能电池、集成电路和光纤等领域。
在多晶硅的生产过程中，需要使用到一种高温耐腐蚀、高强度和高密度的陶瓷材料作为反应容器和保护层。
氮化硅陶瓷材料因其优异的物理性能以及良好的化学稳定性而被广泛选用。
2.2 氮化硅陶瓷材料在多晶硅生产中的应用氮化硅陶瓷材料在多晶硅生产中有多种应用。
首先，它可以作为反应容器，在高温条件下承受精确控制的化学反应过程。
其次，氮化硅陶瓷材料还可以作为衬底或者保护层，提供对多晶硅棒或片子的支撑和防护功能。
氮化硅的性质与应用

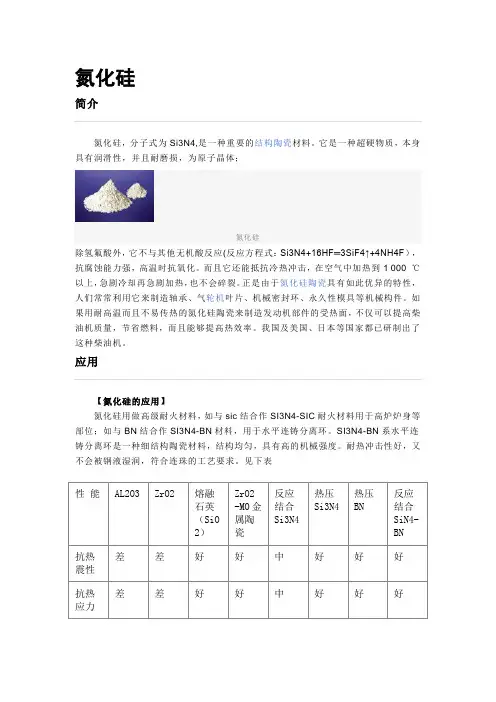

氮化硅简介氮化硅，分子式为Si3N4,是一种重要的结构陶瓷材料。
它是一种超硬物质，本身具有润滑性，并且耐磨损，为原子晶体；氮化硅除氢氟酸外，它不与其他无机酸反应(反应方程式：Si3N4+16HF═3SiF4↑+4NH4F），抗腐蚀能力强，高温时抗氧化。
而且它还能抵抗冷热冲击，在空气中加热到1 000 ℃以上，急剧冷却再急剧加热，也不会碎裂。
正是由于氮化硅陶瓷具有如此优异的特性，人们常常利用它来制造轴承、气轮机叶片、机械密封环、永久性模具等机械构件。
如果用耐高温而且不易传热的氮化硅陶瓷来制造发动机部件的受热面，不仅可以提高柴油机质量，节省燃料，而且能够提高热效率。
我国及美国、日本等国家都已研制出了这种柴油机。
应用【氮化硅的应用】氮化硅用做高级耐火材料，如与sic结合作SI3N4-SIC耐火材料用于高炉炉身等部位；如与BN结合作SI3N4-BN材料，用于水平连铸分离环。
SI3N4-BN系水平连铸分离环是一种细结构陶瓷材料，结构均匀，具有高的机械强度。
耐热冲击性好，又不会被钢液湿润，符合连珠的工艺要求。
见下表更多信息物理性质相对分子质量140.28。
灰色、白色或灰白色。
六方晶系。
晶体呈六面体。
密度3.44。
硬度9~9.5，努氏硬度约为2200，显微硬度为32630MPa。
熔点1900℃（加压下）。
通常在常压下1900℃分解。
比热容为0.71J/(g·K)。
生成热为-751.57kJ/mol。
热导率为16.7W/(m·K)。
线膨胀系数为2.75×10-6/℃(20~1000℃)。
不溶于水。
溶于氢氟酸。
在空气中开始氧化的温度1300~1400℃。
比体积电阻，20℃时为1.4×105 ·m,500℃时为4×108 ·m。
弹性模量为28420~46060MPa。
耐压强度为490MPa（反应烧结的）。
1285摄式度时与二氮化二钙反应生成二氮硅化钙，600度时使过渡金属还原，放出氮氧化物。
氮化硅陶瓷的应用领域

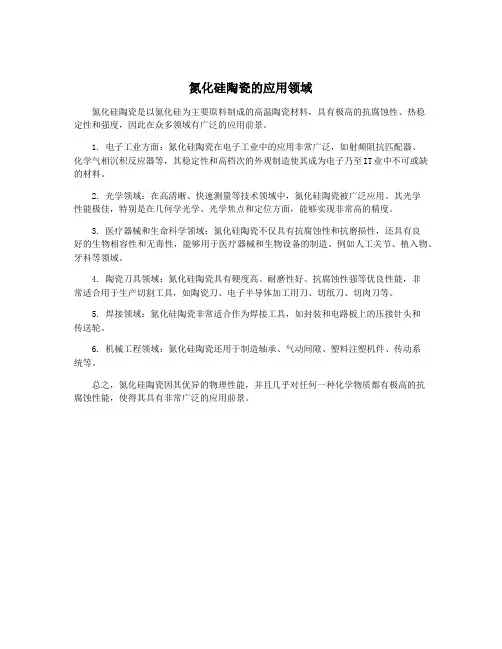

氮化硅陶瓷的应用领域
氮化硅陶瓷是以氮化硅为主要原料制成的高温陶瓷材料，具有极高的抗腐蚀性、热稳
定性和强度，因此在众多领域有广泛的应用前景。
1. 电子工业方面：氮化硅陶瓷在电子工业中的应用非常广泛，如射频阻抗匹配器、
化学气相沉积反应器等，其稳定性和高档次的外观制造使其成为电子乃至IT业中不可或缺的材料。
2. 光学领域：在高清晰、快速测量等技术领域中，氮化硅陶瓷被广泛应用。
其光学
性能极佳，特别是在几何学光学、光学焦点和定位方面，能够实现非常高的精度。
3. 医疗器械和生命科学领域：氮化硅陶瓷不仅具有抗腐蚀性和抗磨损性，还具有良
好的生物相容性和无毒性，能够用于医疗器械和生物设备的制造。
例如人工关节、植入物、牙科等领域。
4. 陶瓷刀具领域：氮化硅陶瓷具有硬度高、耐磨性好、抗腐蚀性强等优良性能，非
常适合用于生产切割工具，如陶瓷刀、电子半导体加工用刀、切纸刀、切肉刀等。
5. 焊接领域：氮化硅陶瓷非常适合作为焊接工具，如封装和电路板上的压接针头和
传送轮。
6. 机械工程领域：氮化硅陶瓷还用于制造轴承、气动间隙、塑料注塑机件、传动系
统等。
总之，氮化硅陶瓷因其优异的物理性能，并且几乎对任何一种化学物质都有极高的抗
腐蚀性能，使得其具有非常广泛的应用前景。
氮化硅材料的制备与优化

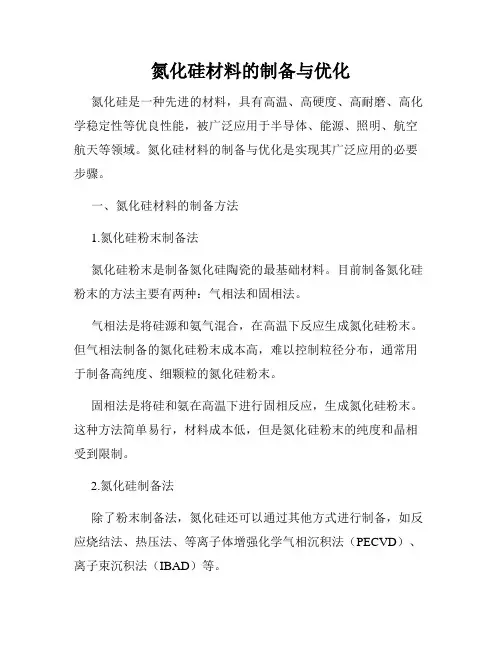

氮化硅材料的制备与优化氮化硅是一种先进的材料，具有高温、高硬度、高耐磨、高化学稳定性等优良性能，被广泛应用于半导体、能源、照明、航空航天等领域。
氮化硅材料的制备与优化是实现其广泛应用的必要步骤。
一、氮化硅材料的制备方法1.氮化硅粉末制备法氮化硅粉末是制备氮化硅陶瓷的最基础材料。
目前制备氮化硅粉末的方法主要有两种：气相法和固相法。
气相法是将硅源和氨气混合，在高温下反应生成氮化硅粉末。
但气相法制备的氮化硅粉末成本高，难以控制粒径分布，通常用于制备高纯度、细颗粒的氮化硅粉末。
固相法是将硅和氨在高温下进行固相反应，生成氮化硅粉末。
这种方法简单易行，材料成本低，但是氮化硅粉末的纯度和晶相受到限制。
2.氮化硅制备法除了粉末制备法，氮化硅还可以通过其他方式进行制备，如反应烧结法、热压法、等离子体增强化学气相沉积法（PECVD）、离子束沉积法（IBAD）等。
* 反应烧结法：将氮化硅粉末与其他添加剂混合后，在高温下进行烧结得到氮化硅陶瓷。
该法制备的氮化硅陶瓷密度高、硬度大，但是制备周期长、成本高。
* 热压法：将氮化硅粉末以及其他添加剂加热至一定温度，随后利用高压使粉末烧结，形成氮化硅陶瓷。
与反应烧结法相比，热压法的制备周期短、精度高，但成本仍然相对较高。
* PECVD法：该法通过等离子体对硅源和氨气反应生成氮化硅薄膜。
PECVD法制备的薄膜具有良好的光学、电学、力学性能，可以应用于光学涂层、电子器件等领域。
* IBAD法：该法通过电子束或离子束轰击氮化硅陶瓷基板并沉积氮化硅薄膜，可以制备高质量、高均匀性的氮化硅陶瓷基板和薄膜。
二、氮化硅材料的优化设计除了制备方法，氮化硅材料的优化设计也是提高其性能的重要方法。
氮化硅的优化设计主要包括以下几个方面：1.控制晶相晶相是氮化硅材料的一个重要性能指标。
硅-氮化硅体系共有3种晶相：α-氮化硅，β-氮化硅和δ-氮化硅。
α-氮化硅具有高硬度、高熔点、低膨胀系数等优良性能。
但是，α-氮化硅的加工难度大，易出现裂纹；β-氮化硅制备成本低，加工性良好；δ-氮化硅的抗裂纹性能最好，但硬度较低。
【精品文章】氮化硅微粉的制备方法及应用现状
氮化硅微粉的制备方法及应用现状
氮化硅（Si3N4）是重要的陶瓷结构材料，具有密度和热膨胀系数小、硬度大、弹性模量高以及热稳定性、化学稳定性和电绝缘性好等特点，此外，它还耐腐蚀、抗氧化，具有表面摩擦系数小等优点，广泛应用于冶金，化工，机械，航空，航天及能源等领域。
一、氮化硅微粉的制备方法
1、硅粉直接氮化法
该方法采用化学纯的硅粉（分析纯：95%以上）在NH3，N2+H2或N2气氛中直接与氮反应实现，其反应方程式如下：
硅粉直接氮化合成Si3N4微细粉的优点是工艺流程简单，成本低。
缺点是该方法反应慢。
需较高的反应温度和较长的反应时间，制备的Si3N4粒径分布较宽，需要进一步经过粉碎、磨细和纯化才能达到质量要求。
2、SiO2还原氮化法
将SiO2的细粉与碳粉混合后，通过热还原首先生成SiO，然后SiO再被氮化生成块状的Si3N4。
总的化学反应式为：
SiO2还原氮化法的特点是原料来源丰富，反应产物是疏松粉末，与硅粉氮化产物不需要进行粉碎处理，从而避免了杂质的重新引入，所以用该法制得Si3N4粉末粒型规整，粒度分布窄。
3、液相法
液相法的化学反应式如下：
该方法关键在于制备纯的硅亚胺。
SiCl4和NH3为放热放映，常温下很容易反应。
所以工艺上要求控制反应速度和除净副产物。
采用这种方法生。
【精品文章】一文了解氮氧化硅材料制备方法及应用
一文了解氮氧化硅材料制备方法及应用
氮氧化硅材料主要有氮氧化硅复合陶瓷、氮氧化硅薄膜材料及介孔氮氧化硅材料，氮氧化硅（Si2N2O）复合陶瓷具有抗热震、抗氧化、高致密度和优异的力学性能及化学稳定性等优点，是一种性能优异高温结构材料；氮氧化硅薄膜具有折射率可控、薄膜应力可调和在室温及可见光范围内光致发光的性质，广泛应用于集成电路、光学器件、光波导材料、非易失性存储器及离子传感器等领域。
一、氮氧化硅复合陶瓷
为了改善氮化硅陶瓷韧性差的问题，Si3N4陶瓷基础上加入SiO2高温生成Si2N2O，合成Si3N4/Si2N2O复合陶瓷。
氮氧化硅复合陶瓷制备方法主要有原位烧结法、凝胶注模和硅溶胶浸渗法。
氮氧化硅复合陶瓷
1、原位烧结法
原位烧结法制备氮氧化硅复合陶瓷是以Y2O3和Al2O3作为烧结助剂，通过液相烧结非晶纳米Si3N4陶瓷粉体，经过原位反应成功合成了细晶
Si3N4/Si2N2O复合陶瓷。
其反应方程式如下：
4 Si3N4＋3O2 → 6Si2N2O＋2N2
目前，原位烧结技术是合成氮氧化硅复合材料较为常用的方法，一般采用Y2O3和Al2O3作为烧结助剂，经过一步原位反应，合成需要的复合材料。
该方法优点是：易于操作，工艺过程简单。
缺点是但是原位反应通常在高温下进行，成本较高，而且复合材料中成分含量不易控制。
氮氧化硅粉体SEM图片。
氮化硅陶瓷粉末
氮化硅陶瓷粉末氮化硅陶瓷粉末，是一种具有优异性能的陶瓷材料，广泛应用于高温、高压和耐腐蚀等极端环境中。
本文将从氮化硅陶瓷粉末的性质、制备工艺、应用领域等方面进行阐述。
一、氮化硅陶瓷粉末的性质氮化硅陶瓷粉末具有许多优异的性质，如高硬度、高强度、优异的耐磨性、耐腐蚀性和耐高温性等。
它的硬度接近于金刚石，仅次于碳化硅陶瓷。
同时，氮化硅陶瓷粉末具有优异的导热性能，其导热系数远高于普通陶瓷材料，可达到100-200 W/(m·K)。
此外，它还具有良好的绝缘性能和较低的热膨胀系数，能够在高温环境下保持稳定的性能。
氮化硅陶瓷粉末的制备主要通过高温反应法进行。
一种常用的制备方法是将硅粉和氨气在高温下进行反应，生成氮化硅粉末。
在制备过程中，需要严格控制反应温度和气氛，以确保反应的进行和产物的纯度。
三、氮化硅陶瓷粉末的应用领域氮化硅陶瓷粉末由于其优异的性能，在多个领域得到广泛应用。
首先，在电子行业中，氮化硅陶瓷粉末可用于制备高导热性的散热器和散热模块，有效降低电子元器件的温度，提高其工作性能和寿命。
其次，在机械工程领域，氮化硅陶瓷粉末可用于制备高硬度和耐磨性的零部件，如轴承、密封件和切削工具等。
此外，氮化硅陶瓷粉末还可应用于化学工业、医疗器械和航空航天等领域，用于制备耐腐蚀、耐高温的设备和零部件。
氮化硅陶瓷粉末是一种具有优异性能的陶瓷材料，广泛应用于高温、高压和耐腐蚀等极端环境中。
它的制备工艺相对简单，但需要严格控制反应条件以确保产物的纯度。
在电子、机械、化工等领域中，氮化硅陶瓷粉末发挥着重要的作用，为各行各业提供了高性能的材料解决方案。
随着科学技术的不断发展，相信氮化硅陶瓷粉末将在更多领域展现其巨大的潜力和价值。
氮化硅陶瓷牙科修复材料研究进展
氮化硅陶瓷牙科修复材料研究进展摘要：氮化硅陶瓷牙科修复材料作为一种新型高性能陶瓷牙科修复材料已经引起广泛关注。
其优点包括高硬度、高强度、高温度稳定性、良好的生物相容性等。
本文综述氮化硅陶瓷牙科修复材料的制备及应用领域，着重介绍了其在全瓷牙修复、全口修复、种植修复、颜色修复、外科修复和辅助设备制作等方面的应用。
同时，还对当前研究中存在的问题及未来研究方向进行了分析和探讨。
关键词：氮化硅陶瓷；牙科修复材料；研究一、氮化硅胶瓷的基本特性1. 化学成分和微观结构特性：氮化硅陶瓷是由氮化硅（Si3N4）颗粒和玻璃相组成的复合材料。
其中，氮化硅晶体的晶粒尺寸一般为0.5~3μm，玻璃相的成分包括硅酸盐和氧化铝。
氮化硅陶瓷具有高硬度，高抗磨性、高强度、高耐热性、低密度、低热膨胀系数、优异的绝缘性能和化学稳定性。
2. 物理力学性能：氮化硅陶瓷具有极高的硬度（达到20GPa以上）、优异的抗弯强度、抗压强度和断裂韧性。
其力学性能取决于氮化硅晶体和玻璃相之间的相互作用，因此，材料的制备方法和烧结工艺对其力学性能有很大影响。
3. 生物相容性：氮化硅陶瓷在医学领域应用广泛，如人工关节、牙科种植体等医疗器械中均有使用。
其生物相容性良好，不会引起明显的毒性反应和排斥反应，而且能够促进骨细胞的附着和生长，有利于修复和再生骨组织。
然而，其使用仍需谨慎，需要充分考虑材料的生物相容性、力学性能和制备工艺等因素。
二、氮化硅陶瓷牙科修复材料的优缺点氮化硅陶瓷牙科修复材料被广泛应用于牙科修复领域，并受到了牙医和患者的认可。
以下是氮化硅陶瓷牙科修复材料的优缺点。
（一）优点1. 良好的生物相容性：氮化硅陶瓷材料具有良好的生物相容性，不引起过敏、溶解或其他不良反应。
2. 良好的美观性：氮化硅陶瓷材料具有良好的透明度和颜色稳定性，与牙齿自然相似，可以有效地改善牙齿的外表美观度。
1 北京中医药大学东直门医院口腔科3. 良好的力学性能：氮化硅陶瓷材料具有良好的强度和硬度，可以承受牙齿的咬合力和咀嚼力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氮化硅陶瓷材料的制备及应用
氮化硅，子式为Si3N4,是一种重要的结构陶瓷材料。
它是一种超硬物质，本身具有润滑性，并且耐磨损，为原子晶体；高温时抗氧化。
而且它还能抵抗冷热冲击，在空气中加热到1 000 ℃以上，急剧冷却再急剧加热，也不会碎裂。
正是由于氮化硅陶瓷具有如此优异的特性，人们常常利用它来制造轴承、气轮机叶片、机械密封环、永久性模具等机械构件。
如果用耐高温而且不易传热的氮化硅陶瓷来制造发动机部件的受热面，不仅可以提高柴油机质量，节省燃料，而且能够提高热效率。
我国及美国、日本等国家都已研制出了这种柴油机
一、材料的制备
Si3N4 陶瓷的制备技术在过去几年发展很快,制备工艺主要集中在反应烧结法、热压烧结法和常压烧结法、气压烧结法等类型. 由于制备工艺不同,各类型氮化硅陶瓷具有不同的微观结构(如孔隙度和孔隙形貌、晶粒形貌、晶间形貌以及晶间第二相含量等). 因而各项性能差别很大 . 要得到性能优良的Si3N4 陶瓷材料,首先应制备高质量的Si3N4 粉末. 用不同方法制备的Si3N4 粉质量不完全相同,这就导致了其在用途上的差异,许多陶瓷材料应用的失败,往往归咎于开发者不了解各种陶瓷粉末之间的差别,对其性质认识不足. 一般来说,高质量的Si3N4 粉应具有α相含量高,组成均匀,杂质少且在陶瓷中分布均匀,粒径小且粒度分布窄及分散性好等特性. 好的Si3N4 粉中α相至少应占90%,这是由于Si3N4 在烧结过程中,部分α相会转变成β相,而没有足够的α相含量,就会降低陶瓷材料的强度.
1、反应烧结法( RS)
是采用一般成型法,先将硅粉压制成所需形状的生坯,放入氮化炉经预氮化(部分氮化)烧结处理,预氮化后的生坯已具有一定的强度,可以进行各种机械加工(如车、刨、铣、钻). 最后,在硅熔点的温度以上;将生坯再一次进行完全氮化烧结,得到尺寸变化很小的产品(即生坯烧结后,收缩率很小,线收缩率< 011% ). 该产品一般不需研磨加工即可使用. 反应烧结法适于制造形状复杂,尺寸精确的零件,成本也低,但氮化时间很长.
2、热压烧结法( HPS)
是将Si3N4 粉末和少量添加剂(如MgO、Al2O3、MgF2、Fe2O3 等) ,在1916 MPa以上的压强和1600 ℃以上的温度进行热压成型烧结. 英国和美国的一些公司采用的热压烧结Si3N4 陶瓷,其强度高达981MPa以上. 烧结时添加物和物相组成对产品性能有很大的影响. 由于严格控制晶界相的组成,以及在Si3N4 陶瓷烧结后进行适当的热处理,所以可以获得即使温度高达1300 ℃时强度(可达490MPa以上)也不会明显下降的Si3N4系陶瓷材料,而且抗蠕变性可提高三个数量级. 若对Si3N4 陶瓷材料进行1400———1500 ℃高温预氧化处理,则在陶瓷材料表面上形成Si2N2O相,它能显著提高Si3N4 陶瓷的耐氧化性和高温强度. 热压烧结法生产的Si3N4 陶瓷的机械性能比反应烧结的Si3N4 要优异,强度高、密度大. 但制造成本高、烧结设备复杂,由于烧结体收缩大,使产品的尺寸精度受到一定的限制,难以制造复杂零件,只能制造形状简单的零件制品,工件的机械加工也较困难.
3、常压烧结法( PLS)
在提高烧结氮气氛压力方面,利用Si3N4 分解温度升高(通常在N2 = 1atm气压下,从
1800℃开始分解)的性质,在1700———1800℃温度范围内进行常压烧结后,再在1800———2000℃温度范围内进行气压烧结. 该法目的在于采用气压能促进Si3N4 陶瓷组织致密化,从而提高陶瓷的强度.所得产品的性能比热压烧结略低. 这种方法的缺点与热压烧结相似.
4、气压烧结法( GPS)
近几年来,人们对气压烧结进行了大量的研究,获得了很大的进展. 气压烧结氮化硅在1 ～10MPa气压下, 2000℃左右温度下进行. 高的氮气压抑制了氮化硅的高温分解. 由于采用高温烧结,在添加较少烧结助剂情况下,也足以促进Si3N4晶粒生长,而获得密度> 99%的含有原位生长的长柱状晶粒高韧性陶瓷. 因此气压烧结无论在实验室还是在生产上都得到越来越大的重视. 气压烧结氮化硅陶瓷具有高韧性、高强度和好的耐磨性,可直接制取接近最终形状的各种复杂形状制品,从而可大幅度降低生产成本和加工费用. 而且其生产工艺接近于硬质合金生产工艺,适用于大规模生产.
二、材料的应用
对于Si3N4以及Sialon陶瓷烧结体，现已提供了一种不用形成复合材料而保持单一状态的、利用超塑性进行成型的工艺，并提供了一种根据该工艺成型出的烧结体。
把相对密度在95%以上、线密度对于烧结体的二维横截面上的50μm的长度在120～250范围内的氮化硅及Sialon烧结体；在1300～1700℃的温度下通过拉伸或压缩作用使其在小于10-1/秒的应变速率下发生塑性形变从而进行成型。
成型后的烧结体特别在常温下具有优异的机械性能
Si3N4 陶瓷是一种重要的结构材料,它是一种超硬物质,本身具有润滑性,并且耐磨损;除氢氟酸外,它不与其他无机酸反应,抗腐蚀能力强,高温时抗氧化. 而且它还能抵抗冷热冲击,在空气中加热到1, 000℃以上,急剧冷却再急剧加热,也不会碎裂. 正是由于Si3N4 陶瓷具有如此优异的特性,人们常常利用它来制造轴承、气轮机叶片、机械密封环、永久性模具等机械构件. 如果用耐高温而且不易传热的氮化硅陶瓷来制造发动机部件的受热面,不仅可以提高柴油机质量,节省燃料,而且能够提高热效率. 我国及美国、日本等国家都已研制出了这种柴油机.
利用Si3N4 重量轻和刚度大的特点,可用来制造滚珠轴承、它比金属轴承具有更高的精度,产生热量少,而且能在较高的温度和腐蚀性介质中操作. 用Si3N4 陶瓷制造的蒸汽喷嘴具有耐磨、耐热等特性,用于650℃锅炉几个月后无明显损坏,而其它耐热耐蚀合金钢喷嘴在同样条件下只能使用1 - 2个月.由中科院上海硅酸盐研究所与机电部上海内燃机研究所共同研制的Si3N4 电热塞,解决了柴油发动机冷态起动困难的问题,适用于直喷式或非直喷式柴油机. 这种电热塞是当今最先进、最理想的柴油发动机点火装置. 日本原子能研究所和三菱重工业公司研制成功了一种新的粗制泵,泵壳内装有由11个Si3N4 陶瓷转盘组成的转子. 由于该泵采用热膨胀系数很小的Si3N4 陶瓷转子和精密的空气轴承,从而无需润滑和冷却介质就能正常运转. 如果将这种泵与超真空泵如涡轮———分子泵结合起来,就能组成适合于核聚变反应堆或半导体处理设备使用的真空系统.
以上只是Si3N4 陶瓷作为结构材料的几个应用实例,相信随着Si3N4 粉末生产、成型、烧结及加工技术的改进,其性能和可靠性将不断提高,氮化硅陶瓷将获得更加广泛的应用. 近年来,由于Si3N4 原料纯度的提高, Si3N4 粉末的成型技术和烧结技术的迅速发展,以及
应用领域的不断扩大, Si3N4 正在作为工程结构陶瓷,在工业中占据越来越重要的地位. Si3N4 陶瓷具有优异的综合性能和丰富的资源,是一种理想的高温结构材料,具有广阔的应用领域和市场,世界各国都在竞相研究和开发. 陶瓷材料具有一般金属材料难以比拟的耐磨、耐蚀、耐高温、抗氧化性、抗热冲击及低比重等特点. 可以承受金属或高分子材料难以胜任的严酷工作环境,具有广泛的应用前景. 成为继金属材料、高分子材料之后支撑21世纪支柱产业的关键基础材料,并成为最为活跃的研究领域之一,当今世界各国都十分重视它的研究与发展,作为高温结构陶瓷家族中重要成员之一的Si3N4 陶瓷,较其它高温结构陶瓷如氧化物陶瓷、碳化物陶瓷等具有更为优异的机械性能、热学性能及化学稳定性. 因而被认为是高温结构陶瓷中最有应用潜力的材料.
可以预言,随着陶瓷的基础研究和新技术开发的不断进步,特别是复杂件和大型件制备技术的日臻完善, Si3N4 陶瓷材料作为性能优良的工程材料将得到更广泛的应用.
化工材料0901
金肯晗
200944363。
