梁板的配筋计算方法
梁板配筋的计算
以问答的形式来表达
问：
作用在板上的荷载总值为4.84KN/m平方
现浇板计算：内力弯矩=6.59KNM
板配钢筋：As=M*1000000/（210*80*0.9）=436mm平方,M=6.59KNM
括号里的数值代表什么我不明白。
选实配钢筋为：一级钢筋10@150,面积为523mm平方。这是怎么计算出来的？梁配筋计算：
板传来：16KN/m
梁自重：0.25*0.5*25*1.2=3.75KN/m 0.25、0.5、25、1.2各代表什么？
梁内力M=0.125*20*6的平方=90KNM
梁配钢筋：As=90000000/(310*0.9*460)=701mm平方,括号里的数值代表什么？实配钢筋为：4二级钢筋18,钢筋面积为1017mm平方。这是怎么计算出来的。
答：
这是使用89年版《混凝土结构设计规范》计算的一道实例题，计算方法是用该规范附录三中的“矩形截面受弯承载力计算系数表”进行计算的。该附录给出的计算公式是：As=M÷（γ×f1×h）。
式中：As—受拉钢筋面积；M—作用的弯矩；f1—钢筋的设计强度；h－构件截面的有效高度；γ—系数。系数γ是根据系数a从附录三中表格查得的。系数a= M÷（f2×b×h^2）。式中：f2—混凝土的设计强度；b—构件截面的宽度；h^2—构件截面的有效高度h的平方（原公式中符号有脚标，这里无法输入故省略）。现在逐条回答你的问题：
1.板配钢筋：As=M*1000000/（210*80*0.9）=436mm平方, 括号里的数值代表什么？
括号里的210—Ⅰ级钢筋的设计强度（即公式中的f1）；80—构件截面的有效高度（即公式中的h）（这里是等于板厚减去保护层厚度）；0.9—计算系数（即公式中的γ，可以作为经验系数）。
2. 选实配钢筋为：一级钢筋10@150,面积为523mm平方。这是怎么计算出来的？
Φ10@150表示板内配筋为Φ10间距150mm，面积为523平方毫米是指一米宽的配筋总面积（计算时板宽度是按一米计算的），计算方法是：Φ10钢筋的单根截面积为78.5平方毫米，则总面积为1000÷150×78.5=523。（因未完全理解你问题的要点，这段也许是多余的。）
实配钢筋面积与计算所需钢筋面积的关系，一般相差在正负5%以内都是允许的，但要满足规范中最小配筋率的规定，如不满足则要加大实配钢筋的面积。（可能这个是你问题的要点。）
计算需要436平方毫米，实配523平方毫米，是偏于安全的。89年规范规定的受弯构件的最小配筋率为0.15%～0.2%（与混凝土强度等级有关）
3. 梁自重：0.25*0.5*25*1.2=3.75KN/m 0.25、0.5、25、1.2各代表什么？
0.25—梁的截面宽度；0.5—梁的截面实际高度；25—钢筋混凝土容重，每立方米25KN；1.2—荷载分项系数，静载取1.2。
4. 梁配钢筋：As=90000000/(310*0.9*460)=701mm平方,括号里的数值代表什么？
同板的计算公式一样：310—Ⅱ级钢筋的设计强度（即公式中的f1）；460—构件截面的有效高度（即公式中的h）；0.9—计算系数（即公式中的γ）。
5.实配钢筋为：4二级钢筋18,钢筋面积为1017mm平方。这是怎么计算出来的？与第3条的问题相同，但有本题中梁、板的实配钢筋都有些偏大，可能是考虑施工技术条件等因素故意地提高了安全系数，这在实际设计中也是常有的。
89年版的《混凝土结构设计规范》（GBJ10-89）现已作废，现在的有效版本是《混凝土结构设计规范》（GB10-2002），新标准与旧标准有较大的区别，其中对混凝土和钢筋的设计强度都进行了修改，也取消了原标准中附录三的表格。所以建议你在看书时一定要注意书的出版时间和计算时使用的标准版本，否则有些内容就不好理解了。

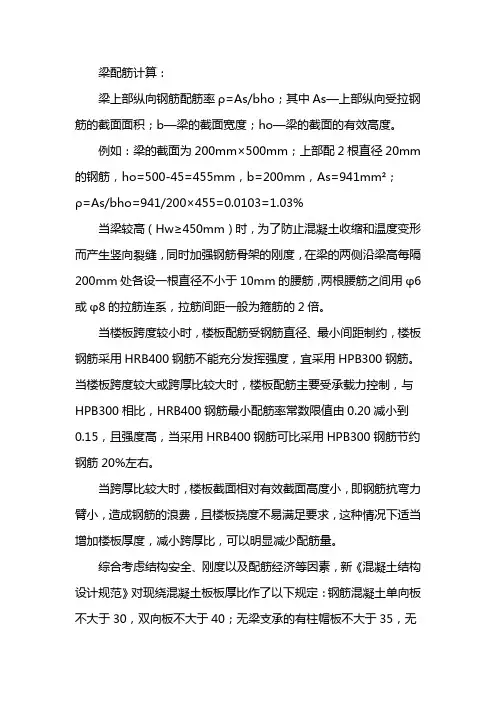

总结：1、看到上面的计算钢筋面积和实配钢筋面积不一样，我认为它们的关系是实配钢筋面积是要大于计算钢筋面积的，且实配钢筋面积是以计算钢筋面积为参考，它们之间一般是控制在5%之内，如果有特殊要求要提高钢筋的安全系数，则要提高实配钢筋面积。
2、配筋的截面面积除以梁（或板）的截面面积为配筋率。

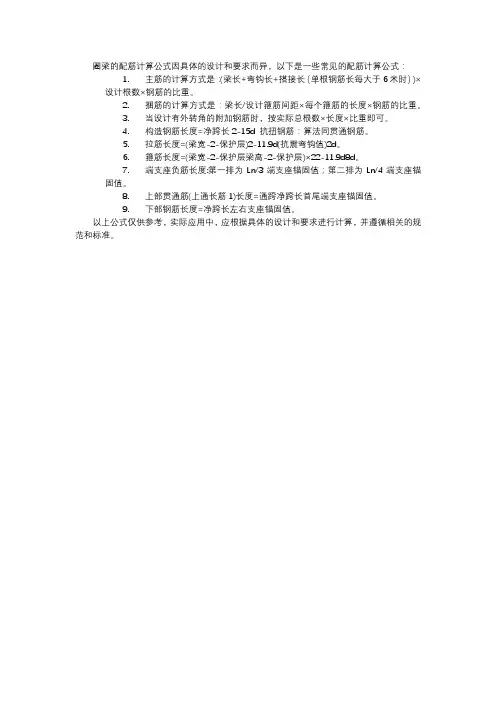

怎么计算梁的配筋图的钢筋用量
梁 梁的平面表示方法： 集中标注- 1、梁编号 2、截面尺寸 3、箍筋 4、上部贯通筋或架立钢筋 5、侧面纵向构造钢筋或受扭钢筋 6、梁顶面标高高差 原位标注 7、梁支座上部筋 8、梁下部钢筋 9、吊筋、附加钢筋及构造钢筋 钢筋公式 上部通长筋：长度＝净跨长+左支座锚固+右支座锚固 当hc-保护层(直锚长度)>=LaE时，取Max(LaE ,0.5hc＋5d) 当hc-保护层(直锚长度) 第一排长度=左或右支座锚固+净跨长/3 第二排长度=左或右支座锚固+净跨长/4 如有第三排筋伸入跨内1/5，如果一共两排,第一排为通长筋,则第二排按LN/3计算 中间支座负筋长度 上排长度=2*净跨长/3+支座宽 下排长度=2*净跨长/4+支座宽 注：净跨长为左右较长的跨 架立筋长度＝净跨-左负筋伸入长度-右负筋伸入长度+ 150*2 注：当贯通筋和架立筋同时存在时，搭接值取150MM。 构造筋长度=净跨长+2*15d 抗扭筋长度=净跨长+2*锚固长度 拉筋长度=梁宽-2*保护+2*1.9d+2*max(10d,75mm) 根数=【(净跨长-50*2)/非加密间距*2+1】*排数 当梁宽≤350时，拉筋直径为6mm；梁宽>350时，拉筋直径为8mm。拉筋间距为非加密区箍筋间距的两倍。当设有多排拉筋时，上下两排拉筋竖向错开设置。 下部钢筋 下部通长钢筋长度=净跨长+左支座锚固+右支座锚固 下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长 下部非通长钢筋长度=净跨长+左支座锚固+右支座锚固 箍筋长度=(梁宽-保护层*2 +梁高-保护层)*2+1.9d*2+max(10d,75mm)*2 梁板钢筋的下料长度 =梁板的轴线尺寸-保护层（一般25）+上弯勾尺寸180度弯勾= 90度弯勾＝ 45度弯勾＝ 再咸去度量差：３０度时取＼ 45度＼６０度1d＼９０度２d＼ 135度３d 如果是一般的施工图纸按上面的方法就可以算出来如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了 箍筋的长度：外包长度+弯勾长度-6d 弯勾长度6加100\8加120\10加140 箍筋个数=梁构件长度-(２５保护层)*2／箍筋间距+1 矩形箍筋下料长度计算公式 箍筋下料长度=箍筋周长+箍筋调整值（表1） 式中箍筋周长=2（外包宽度+外包长度）； 外包宽度=b-2c+2d； 外包长度=h-2c+2d； b×h=构件横截面宽×高； c——纵向钢筋的保护层厚度； d——箍筋直径。 箍筋调整值见表1。 2．计算实例 某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。 解：外包宽度= b-2c+2d =250-2×25+2×6=212（mm） 外包长度=h-2c+2d =500-22×25+2×6=462（mm） 箍筋下料长度=箍筋周长+箍筋调整值 =2（外包宽度+外包长度）+110（调整值） =2（212+462）+110=1458（mm） ≈1460（mm）（抗震箍） 错误计算方法1： 箍筋下料长度=2（250-2×25）+2（500-2×25）+50（调整值） =1350（mm）（非抗震箍）错误计算方法2：箍筋下料长度=2（250-2×25）+2（500-2×25）=1300（mm） 梁柱箍筋的下料，在施工现场，如果给钢筋工一个总长＝2b+2h-8c+的公式，钢筋工不是太欢迎；如果将梁的已知保护层直接代入公式，使表达方式简单一些，钢筋工就容易记住。 譬如，当次梁的4面保护层均为25mm时， 箍筋直径为圆8，我们有：箍筋总长＝2b+2h+12mm； 箍筋直径为圆10，我们有：箍筋总长＝2b+2h+65mm； 箍筋直径为圆12，我们有：箍筋总长＝2b+2h+118mm； 箍筋直径为圆14，我们有：箍筋总长＝2b+2h+171mm。 譬如，当主梁支座顶面保护层为55mm，其余3面保护层为25mm时，箍筋直径为圆8，我们有：箍筋总长＝2b+2h－48mm； 箍筋直径为圆10，我们有：箍筋总长＝2b+2h+5mm； 钢筋混凝土单向板肋梁楼盖课程设计计算书 一、设计资料 某建筑现浇钢筋混凝土楼盖，建筑轴线及柱网平面见图1。层高4.5m。楼面可变荷载标准值5kN/m2，其分项系数。楼面面层为30mm厚现制水磨石，下铺70mm厚水泥石灰焦渣，梁板下面用20mm厚石灰砂浆抹灰梁、板混凝土均采用C25级；钢筋直径≥12mm时，采用HRB335钢，直径<12mm，采用HPB235钢。 二、结构布置 楼盖采用单向板肋形楼盖方案，梁板结构布置及构件尺寸见图1。 图1 单向板肋形楼盖结构布置 三、板的计算 板厚80mm。板按塑性内力重分布方法计算，取每m宽板带为计算单元，有关尺寸及计算简图如图2所示。 图2 板的计算简图 1.荷载计算 30mm现制水磨石 m2 70mm水泥焦渣 14kN/ m3×0.07m＝ kN/ m2 80mm钢筋混凝土板25kN/ m3×0.08m＝2 kN/ m2 20mm石灰砂浆 17kN/ m3×0.02m＝ kN/ m2 恒载标准值g k＝ kN/ m2 活载标准值q k＝ kN/ m2 荷载设计值 p ＝×+×＝ kN/ m 2 每米板宽 p ＝ kN/ m 2.内力计算 计算跨度 板厚 h ＝80mm ，次梁 b×h＝200mm×450mm 边跨l 01＝2600－100－120+80/2＝2420mm 中间跨l 02＝2600－200＝2400mm 跨度差（2420 3.配筋计算 b ＝1000mm ，h ＝80mm ，h 0＝80－20＝60mm ，f c ＝ N/mm 2, f t = N/mm 2, f y =210 N/mm 2 对轴线②~④间的板带，考虑起拱作用，其跨内2截面和支座C 截面的弯矩设计值可折减20%，为了方便， 其中ξ均小于，符合塑性内力重分布的条件。 281 0.35%100080 ρ= =?>min 1.270.2%45450.27%210t y f f ρ==? =及 板的模版图、配筋图见图3 。板的钢筋表见下表。 怎么计算梁的配筋图的钢筋用量 梁 梁的平面表示方法： 集中标注- 1、梁编号 2、截面尺寸 3、箍筋 4、上部贯通筋或架立钢筋 5、侧面纵向构造钢筋或受扭钢筋 6、梁顶面标高高差 原位标注 7、梁支座上部筋 8、梁下部钢筋 9、吊筋、附加钢筋及构造钢筋 钢筋公式 上部通长筋：长度＝净跨长+左支座锚固+右支座锚固 当hc-保护层(直锚长度)>=LaE时，取Max(LaE ,0.5hc＋5d) 当hc-保护层(直锚长度) 配式钢筋混凝土简支T 型梁桥设计工程计算 课程设计书 一、课题与设计资料 （一）设计资料 1、装 （1）桥面净空 净—8+2×1m 人行道 （二）设计荷载 公路－II 级和人群荷载标准值为32m kN （三）主梁跨径和全长 标准跨径：墩中心距离)； 支座中心距离)； 主梁全长：主梁预制长度)。 （四）材料 1）主梁、横隔梁： 钢筋：主钢筋采用Ⅱ级钢筋，其它用钢筋采Ⅰ用级钢筋 混凝土：C30（容重为25KN/m3） 2）桥面铺装：沥青混凝土（容重为23KN/m3）混凝土垫层C25（容重为23KN/m） 3）人行道：人行道包括栏杆荷载集度6KN/m （五）缝宽度限值：Ⅱ类环境（允许裂缝宽度0.02mm）。 （六）设计依据及参考资料 ①《公路桥涵设计通甩规范》（JTGD60－2004） ②《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62－2004） ③《桥梁工程》，姚玲森主编，人民交通出版社，北京。 ④《桥梁计算示例集—混凝土简支梁（板）桥》，易建国主编，人民 交通出版社，北京。 ⑤《结构设计原理》，沈浦生主编。 ⑥《结构力学》 二、设计内容 （一）主梁 1.恒载内力计算； 1.1恒载集度 主梁： m kN g /85.1425)]22.098.1(2 18 .012.05.122.0[1=?-?++?= 横隔梁： m kN g /132.25 .1952518.0)22.098.1()218 .012.020.1(2=???-?+- = 人行道和栏杆：m kN g /2.15 6 3== 桥面铺装：m kN g /368.05 23 0.102.0230.106.04=??+??= 作用于主梁上的全部恒载集度： 35.17368.0132.285.144321=++=+++=g g g g g KN/m 1.2恒载内力 跨中截面 m kN l l g l gl M ?=??-???=??-?= 667.82445.1925.1935.1725.195.1935.172142221 1/4跨截面 m kN l l l g M ?=-??=-??= 50.618)45.195.19(45.1935.1721)4(421 kN l l g Q 58.84)25.194 1 5.19(35.1721)241(21=??-??=?-= 支点截面 0=M kN Q 16.169)205.19(35.172 1 =?-??= 钢筋符号表示方法及试图方法 一、箍筋表示方法： ⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10 钢筋混凝土梁计算 一、设计要求: C30 结构安全等级: 一级 混凝土强度等级: C30 钢筋等级: HRB335 弯矩设计值M＝150.000000（kN-m） 矩形截面宽度b＝250.0（mm） 矩形截面高度h＝500.0（mm） 钢筋合力点至截面近边的距离a＝35.0（mm）二、计算参数: 根据设计要求查规范得: ◇重要性系数γ0＝1.1 ◇混凝土C30的参数为: 系数α1＝1.00 系数β1＝0.80 混凝土轴心抗压强度设计值fc＝14.3（N/mm2） 混凝土轴心抗拉强度设计值ft＝1.43（N/mm2） 正截面混凝土极限压应变εcu＝0.00330 ◇钢筋HRB335的参数为: 普通钢筋抗拉强度设计值fy＝300（N/mm2） 普通钢筋弹性模量Es＝2.0（×100000N/mm2） 三、计算过程: ◇截面有效高度: h0＝h－a＝465.0（mm） ◇相对受压区高度计算: ξb＝β1／（1＋fy／Es／εcu）＝0.550 ξ＝1－√￣［1－2×γ0×M／（α1×fc×b×h0×h0）］＝0.243 ξ≤ξ b ◇钢筋截面面积计算: As＝α1×fc×b×h0×ξ／fy＝1208.0（mm2） ◇配筋率验算: 规范要求最小配筋率ρmin＝取大者（0.2％，45×ft／fy％）＝0.21（%） As≥ρmin×b×h＝262.5（mm2） ─────单筋矩形截面受弯构件正截面配筋计算书─────C15二级 一、设计要求: 结构安全等级: 二级 混凝土强度等级: C15 钢筋等级: HRB335 弯矩设计值M＝150.000000（kN-m） 矩形截面宽度b＝250.0（mm） 1.已知：某办公楼采用装配式砖混结构，如下图所示，其楼面为30mm 厚的水磨石（自重为223/m kN ），120mm 预应力空心板（面荷载为 2.03/m kN ），板底刷20mm 厚白灰砂浆（自重为173/m kN ），大梁支承在240砖墙上，试设计大梁L-1，并画出其配筋图。 解： （1）确定计算简图及其截面尺寸和内力图 工程要求梁在支承端处不得有竖向和水平方向的位移，梁另一端可以有微小的转动，并且在温度变化时，可以自由伸缩，为了反映上述情况，梁采用一端为不动铰支座，另一端为可动铰支座的标准简支梁，如下图所示。梁的截面尺寸为b ×h=250×500mm （自重为253/m kN ）。 （2）荷载计算 1）恒载：30mm 厚的水磨石 2/66.02203.0m kN =? 120mm 厚预应力空心板 2 /0.2m kN 板底刷20mm 白灰砂浆 2 /34.01702.0m kN =? 恒载设计值：2/504.32.1)34.0266.0(m kN =?++ 2）活载设计值：2/8.24.12m kN =? q 计算简图 3）梁上总的荷载设计值（线荷载）q 梁的自重：m kN /75.32.1255.025.0=??? （3）内力计算 取mm l 51000= 跨中弯矩设计值 m kN ql M ?=??==82.791.555.2481 81220 支座边缘处建立设计值 m kN ql V n ?=??==66.5986.455.242 1 21 （4）正截面承载力计算（计算系数） 518 .0112.0106.0211211=<=?--=--=b s ξαξ，满足要求 防止少筋：%2.0%445.0)%460 25062 .511(min 0=>=?== ρρbh A s ，满足要求 选配钢筋： 受力筋 4C 14 架立筋2C 12 （5）斜截面承载力计算 1）复核梁截面尺寸 kN V kN bh f c c 66.5913.4114602503.14125.025.00=>=????=β，则截面尺寸足够 2）验算是否需要按计算配置箍筋 kN V kN bh f t 66.5912.11546025043.17.07.00=>=???=，应按构造配置箍筋 选配箍筋为双肢箍：2=n ，C 6@300（2 13.28mm A sv =） （6）L-1平面图和断面图 课程设计 课程名称：混凝土结构课程设计 设计题目：整体式混凝土单向板肋梁楼盖设计 班级：20130211 学号：20130211** 姓名： 指导教师： 完成时间：2016.5.30 哈尔滨工程大学教务处制 目录 1.设计资料 (3) 2.楼盖梁格布置及截面尺寸确定 (4) 3.板的设计 (5) 3.次梁的设计 (8) 4.主梁的设计 (14) 5．参考文献 (21) 整体式单向板肋梁楼盖设计 1.设计资料 （1）设计任务 某多层工业厂房，拟采用钢筋混凝土整体式单向板肋形楼盖，标准层建筑平面图如图2所示。 1）采用现浇钢筋混凝土单向板肋梁楼盖。 2）进行板、次梁和主梁的承载力计算。要求板、次梁的内力按塑性内力重分布方法计算;主梁内力按弹性理论计算，主梁支座负弯矩考 虑调幅，调幅值15%。 3）绘制结构施工图：板平面配筋图、板剖面配筋图；次梁及主梁配筋图。 (2)楼面做法：厂房楼盖四周支承在砖砌体墙上；楼面面层用20mm 厚水泥砂浆抹面（容重为20kN/m 3），板底及梁用20mm 厚混合砂浆粉底（容重为17kN/m 3）。 图1 楼面做法 （3）选用材料：钢筋除主梁和次梁的主筋采用HRB335级钢筋'2300/y y f f N mm ==外，其余均为HPB300级钢筋'2 270/y y f f N mm ==。混凝土强度等级为 C302214.3/, 1.43/c t f N mm f N mm ==。 图2 建筑平面图布置 （4）楼面均布可变荷载标准值为6.5kN/m；建筑物的结构安全级别为Ⅱ级，重要性 系数 01.0 γ=。 2.楼盖梁格布置及截面尺寸确定 楼盖尺寸为（21.6×30）m，如果梁下不设钢筋砼柱，主梁跨度21.6米，截面尺寸太大，因此在设计中主梁下设置柱子，拟定尺寸（400×400）mm，主梁横向布置，次梁沿纵向布置，整体现浇肋形楼盖结构平面布置图如附图3所示。梁、板支承长度为：板120 mm，次梁240 mm，主梁360 mm。按板周边支撑条件，将板区分为中间区格板（4)、边区格板(B、C)和角区格板(D)。梁、板尺寸确定如下。 （1）确定主梁的跨度为7.2m，次梁的跨度为6m，主梁每跨内布置两根次梁，板的跨度为2.4m，这样主梁的弯矩图较为平缓。 （2）估计梁、板尺寸： 1）按高跨比条件，要求板的厚度h≥L/30≥2400/30＝80mm，对工业建筑的楼板，要求h≥80mm，所以取板厚取h=80mm。 2）次梁截面尺寸： 高度应满足h=L/18～L/12= （1/18～1/12）x6000=333～429.7mm，取h=400mm，截面宽b=(l/2～l/3)h，取b=200mm。 3）主梁截面尺寸 高度应满足h=L/14～L/8＝（1/12～1/8）x7200=600～900mm，取h=700mm，截面宽度取为b=300mm。 图3 结构平面布置图 梁 摘要： 本文总结了8*8m、6*6m 梁的线荷载设计值、梁的宽度、高度取值、梁箍筋肢距及复 合箍筋、梁弯矩算法、梁钢筋根数、定量性分析不同跨度、截面大小梁的配筋、梁的抗剪能力，总结了梁的配筋公式及设计中要注意的要点、腰筋、剪力墙连梁、pkpm 建模及梁的布置方法。 本文章总结于：刘铮“建筑结构设计快速入门”、朱炳寅“建筑结构设计问答与分析”、“建筑地基基础设计方法及实例分析”、郁彦“高层建筑结构概念设计”、杨星“pkpm 结构 软件从入门到精通”、钢结构论坛、文献以及网上别人经验总结。共13 页。 注：本文中的一些估计并不精确，可能存在一定或较大的误差，估计荷载大小，只是 为了在设计时，心中有底，更好的去进行概念设计。在估计过程中有些公式表达得并不清楚，可以直接看结果。 2011-11-20---12-28 1.荷载： 1.1：例 假设一个8m*8m 的框架，传给梁的荷载标准值为15 2 kN / m ，沿x 方向设置一根次梁，分割成2 个同样大小的双向板，则单边板传给主梁的线荷载标准值为22.5 KN /m，如果 是两边都有板，则主梁的线荷载标准值为45 KN /m.设计值为56 KN /m（包括填充墙）；假设一个6m*6m 的框架，传给梁的荷载标准值为15 2 kN / m ，沿x 方向设置一根次梁，分割成2个同样大小的双向板，，则单边板传给主梁的线荷载标准值为16.9 KN /m，如果是两边都有板，则主梁的线荷载标准值为34 KN /m.设计值为42 KN /m（包括填充墙. 1.2.定量分析: 1.2.1.假设120 厚板，活荷载为3.5，梁300*800mm，填充墙高度3m，240 厚墙时，柱 子尺寸8m*8m，中间设一道次梁时，梁线荷载设计值为：（1.2*（0.12*25+2）+1.4*3.5）*1.5m *2+1.2*5.24*3m *0.7+25*0.3*0.8=52 KN /m 120 厚墙时：（1.2*（0.12*25+2）+1.4*3.5）*1.5m *2+1.2*2.96*3m =25*0.3*0.8=50 KN /m 1.2.2.假设120 厚板，活荷载为3.5，梁250*600mm，填充墙高度3m，240 厚墙时，柱 子尺寸6m*6m，中间设一道次梁时，梁线荷载设计值为：（1.2*（0.12*25+2）+1.4*3.5）*1.125m *2+1.2*5.24*3m *0.7+25*0.25*0.6=42 KN /m 120 厚墙时：（1.2*（0.12*25+2）+1.4*3.5）*1.125m *2+1.2*2.96*3m +25*0.25*0.6=40KN /m。 1.2.3.总结： 一般来说，大跨度（8m）梁上线荷载设计值（包括自重，填充墙等）可以用50 KN /m 来估计；6m 跨度梁的线荷载设计值可以用40 KN /m来估计，以上估计荷载设计值均考虑了双向板传递给梁的荷载。 一般3m 高填充墙传递给梁的线荷载设计值在10-15 KN /m范围内，可以用13 KN /m来近似估计；300*800 的梁自重线荷载为6 KN /m ,250*600 的梁线荷载为 4 KN /m；梁上线荷载设计值超过了40 KN /m就可以认为是较大荷载，梁的截面应该 取大值。梁上线荷载设计值时，可以近似按每平方18 2 kN / m 的荷载大小传递给梁。 超全面的圈梁、梁、板钢筋计算公式 圈梁钢筋很简单的,分主筋和箍筋两部分 主筋计算:(梁长弯钩长搭接长(单根钢筋长每大于6米时))*设计根数*钢筋的比重 箍筋计算:梁长/设计箍筋间距*每个箍筋的长度*钢筋的比重 设计有外转角的附加钢筋时,按实际总根数*长度*比重就行啦 钢筋计算公式 一、梁 (1) 框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋(上通长筋1)长度=通跨净跨长首尾端支座锚固值 2、端支座负筋 端支座负筋长度:第一排为Ln/3 端支座锚固值; 第二排为Ln/4 端支座锚固值 3、下部钢筋 下部钢筋长度=净跨长左右支座锚固值 以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题: 支座宽≥Lae且≥0.5Hc 5d,为直锚,取Max{Lae,0.5Hc 5d }。 钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc 5d,为弯锚,取Max{Lae,支座宽度-保护层15d }。 钢筋的中间支座锚固值=Max{Lae,0.5Hc 5d } 4、腰筋 构造钢筋:构造钢筋长度=净跨长2×15d 抗扭钢筋:算法同贯通钢筋 5、拉筋 拉筋长度=(梁宽-2×保护层) 2×11.9d(抗震弯钩值) 2d 拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/ 2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。 6、箍筋 箍筋长度=(梁宽-2×保护层梁高-2×保护层)*2 2×11.9d 8d 箍筋根数=(加密区长度/加密区间距1)×2 (非加密区长度/非加密区间距-1) 1 注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8 d。 7、吊筋 吊筋长度=2*锚固(20d) 2*斜段长度次梁宽度2*50,其中框梁高度>800mm 夹角=6 0° ≤800mm 夹角=45° 二、中间跨钢筋的计算 1、中间支座负筋 中间支座负筋:第一排为:Ln/3 中间支座值Ln/3; 第二排为:Ln/4 中间支座值Ln/4 注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度: 第一排为:该跨净跨长(Ln/3 前中间支座值) (Ln/3 后中间支座值); 第二排为:该跨净跨长(Ln/4 前中间支座值) (Ln/4 后中间支座值)。 钢筋混凝土单向板肋梁楼盖课程设计计算书设计实例 淮阴工学院 混凝土结构基本原理实训课程 课程名称：混凝土结构基本原理 设计题目：钢筋混凝土单向板肋梁楼盖 专业层次：土木工程 ________ 班级：土木 1134 ____ 姓名：赫新荣 学号： 指导老师：何卫忠 __ 2 0 1 月 钢筋混凝土单向板肋梁楼盖课程设计计算书 1、设计资料 1.1、楼面的活荷载标准值为6.0kN/m2 1.2、楼面面层用20mm厚水泥砂浆抹面（3 γ=），板底及梁用 KN m 20/ 15mm厚石灰砂浆抹底（3 γ=）；,梁板天花板混合砂浆抹灰 17/ KN m 15mm. 1.3、材料选用： （1）、混凝土：C30 （2）、钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋能够采用Ⅰ级。 2、平面结构布置： 2.1、确定主梁的跨度为6.0m,次梁的跨度为5.7m,主梁每跨内布置两根 次梁,板的跨度为2.0m。楼盖结构布置图如下： 楼盖结构布置图 2.2、按高跨比条件，当1 5040 h l mm ≥ =时，满足刚度要求，可不验算挠度。对于工业建筑的楼盖板，要求h ≥80mm ，取板厚h ＝80mm 2.3、次梁的截面高度应满足 h ＝( 12 1 ～181)L ＝(317～475)mm ，取h ＝ 400mm 。则b ＝(2 1～3 1)h ＝(133～200)mm ，取b ＝200mm 。 2.4、主梁的截面高度应该满足h ＝(8 1～ 14 1 )L ＝(429～750)mm ，取h ＝ 600mm 。则b ＝(2 1～3 1)h ＝(200～300)mm ，取b ＝250mm 。 3、板的设计（按塑性内力重分布计算）： 3.1、荷载计算： 板的恒荷载标准值： 取1m 宽板带计算： 楼面面层用20mm 厚水泥砂浆抹面 0.02×20＝0.4 kN ／m 80mm 钢筋混凝土板 0.08×25＝2.0 kN ／m 15mm 板底混合砂浆 0.015×17＝0.255 kN ／m 恒载： g k ＝2.655 kN ／m 活载： q k ＝6×1＝6 kN ／m 恒荷载分项系数取1.2；因为工业建筑 楼盖且楼面活荷载标准值大于m kN /0.4，因此活荷载分项系数取 1.3。于是板的 设计值总值： q g +=k k q g 3.12.1+ =10.986 3.2、板 手工计算钢筋公式大全 第一章梁 第一节框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。 以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？ 现在我们来总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。（如下图所示） 7、吊筋 吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45° 二、中间跨钢筋的计算 1、中间支座负筋 中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3； 第二排为Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度： 第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）； 第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。 其他钢筋计算同首跨钢筋计算。 三、尾跨钢筋计算 网络教育学院 《钢筋混凝土结构课程设计》 题目：海天厂房单向板设计 学习中心：浙江电大仙居学院奥鹏学习中心[22] 专业：土木工程 年级： 2012 年春季 学号： 学生：张奇 指导教师： 1 基本情况 本章需简单介绍课程设计的内容，包括厂房的尺寸，板的布置情况等等内容。 一、设计资料 海天多层厂房为多层内框架结构，一层平面如图所示，露面周边支撑于外墙，采用现浇钢筋混凝土单向板，烧结承重多孔砖砌体承重外墙，钢筋混凝土内柱尺寸为400×400㎜。 1.楼面做法 20厚水泥砂浆地面，钢筋混凝土现浇板，20厚混合砂浆抹底。 2.荷载 楼面等效均布活荷载标准值为7KN/㎡，水泥砂浆容重为20KN/㎡，混合砂浆容重为17KN/㎡，钢筋混凝土容重为25KN/㎡. 永久荷载的分项系数按照永久荷载效应控制的组合，取为；活荷载的分项系数为。 3.材料 混凝土楼板采用 C25，梁内受力钢筋为 HRB400级，板内钢筋及箍筋为 HPB235 级。 二、楼板结构平面布置及截面尺寸确定 主梁沿横向布置，次梁按纵向布置。 主梁的跨度为6M，次梁跨度为6M，主梁每跨内布置两根次梁，板的跨度为 2M,l 2/l 1 ==3 按照单向板设计。 按高跨比条件，要求板的厚度h≥2000×1/40=50㎜，对工业建筑的楼板要求h≥80㎜，取板厚为80㎜。 次梁截面高度要求h= l 0/18 ~l /12 =6000 /18 ~ 6000 /12= 333 ~ 500 ,考虑到 楼面的活荷载比较大，取h=450 mm .截面宽度取为b=200mm 。 主梁截面高度要求 h= l 0/15 ~l /10= 6000 /15 ~ 6000 /10 =400 ~ 600 mm ，取 h=600mm。截面宽度取为 b=300mm 。楼板的结构平面布置图见图2 钢筋混凝土单向板肋梁楼盖课程设计任务书 一、设计题目及目的 题目：某工业厂房车间的整体式钢筋混凝土单向板肋梁楼盖设计。 目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。 2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。 3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。 4、了解并熟悉现浇梁板的有关构造要求。 5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。 6、学会编制钢筋材料表。 二、设计内容 1、结构平面布置图：柱网、主梁、次梁及板的布置 2、板的强度计算（按塑性内力重分布计算） 3、次梁强度计算（按塑性内力重分布计算） 4、主梁强度计算（按弹性理论计算） 5、绘制结构施工图 （1）结构平面布置图（1：200） （2）板的配筋图（1：50） （3）次梁的配筋图（1：50；1：25） （4）主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图 （5）钢筋明细表及图纸说明 三、设计资料 1、楼面的活荷载标准值为9.0kN/m2 2、楼面面层水磨石自重为0.65kN/m2,梁板天花板混合砂浆抹灰15mm. 3、材料选用：（1）、混凝土：C25 （2）、钢筋：主梁及次梁受力筋用HRB335级钢筋，板内及梁内的其它钢筋可以采用HPB235级。 现浇钢筋混凝土单向板肋梁楼盖设计计算书 一、结构平面结构布置： 1、确定主梁的跨度为m 0.5,主梁每跨内布置两根次梁,板的跨度为 6.6,次梁的跨度为m 2.2。楼盖结构布置图如下： m 2、按高跨比条件，当mm l h 5540 1 =≥ 时，满足刚度要求，可不验算挠度。对于工业建筑的楼盖板，要求mm h 80≥，取板厚mm h 80=。 3、次梁的截面高度应满足 121(=h ～278()181=L ～mm )417，取mm h 400=；则2 1 (=b ～ 133()3 1 =h ～mm )200，取mm b 200=。 4、主梁的截面高度应该满足81(=h ～440()141=L ～mm )660，mm h 400=，则2 1 (=h ～ 200()31 =h ～mm )300，取mm b 250=。 二、板的设计（按塑性内力重分布计算）： 1、荷载计算： 板的恒荷载标准值： 取1m 宽板带计算： 钢筋混凝土单向板肋梁楼盖设计 摘要：本文介绍了钢筋混凝土单向板肋梁楼盖设计，是土木工程学生设计学习的＂居家良药＂． 关键词：单向板肋梁楼盖设计 1．设计资料 本设计为一工业车间楼盖，采用整体式钢筋混凝土单向板肋梁楼盖，楼盖梁格布置如图T-01所示，柱的高度取9m，柱子截面为400mm×400mm。 （1）楼面构造层做法：20mm厚水泥砂浆面层，20mm厚混合砂浆顶棚抹灰。 （2）楼面活荷载：标准值为8kN/m2。 （3）恒载分项系数为1.2；活荷载分项系数为1.3（因为楼面活荷载标准值大于4kN/m2）。 （4）材料选用： 混凝土：采用C20（,）。 钢筋：梁中架立钢筋、箍筋、板中全部钢筋采用HPB235（）。 其余采用HRB335（）。 2．板的计算。 板按考虑塑性内力重分布方法计算。 板的厚度按构造要求取。次梁截面高度取 ，截面宽度，板的尺寸及支承情况如图T-02所示。 （1）荷载： 恒载标准值： 20mm水泥砂浆面层； 80mm钢筋混凝土板； 20mm混合砂浆顶棚抹灰； ； 恒载设计值； 活荷载设计值； 合计； 即每米板宽设计承载力。 （2）内力计算： 计算跨度： 边跨； 中间跨； 跨度差，说明可以按等跨连续板计算内力。取1m宽板带作为计算单元，其计算简图如图T-03所示。 各截面的弯矩计算见表Q-01。 ,(根据钢筋净距和混凝土保护层最小厚度的规定，并考虑到梁、板常用的钢筋直径(梁设为20mm,板设为10mm),室内正常环境(即一类环境)的截面有效高度h。 和梁板的高度h有以下关系: 对于梁: h。=h-35mm (一排钢筋) 或 h。=h-60mm (两排钢筋)；对于板 h。=h-20mm 、h。=h-(最小保护层厚度+d/2) ，其中最小保护层厚度依据环境类别和混凝土强度等级定， d 为纵向受力钢筋的直径。一般的，对于梁可取20，板可取10),各截面的配筋计算见表Q-02。 中间板带②～⑤轴线间，其各区格板的四周与梁整体连接，故各跨跨中和中间支座考虑板的内拱作用，其弯矩降低20%。 3．次梁的计算。 次梁按考虑塑性内力重分布方法计算。 取主梁的梁高，梁宽。 荷载： 钢筋混凝土结构与砌体结构 课程设计 学生姓名： 学号： 指导教师： 所在学院：土木工程学院 专业：工程造价 2016年6月 目录 1 设计资料 (1) 2 板的设计 (1) 2.1 荷载 (2) 2.2 内力计算 (2) 2.3 截面承载力计算 (3) 3 次梁设计 (3) 3.1 荷载 (4) 3.2 内力计算 (4) 3.3 截面承载力计算 (5) 4 主梁计算 (6) 4.1 荷载 (7) 4.2 内力计算 (7) 4.3 截面承载力计算 (11) 4.4 主梁吊筋计算 (13) 参考文献 (13) 多层工业厂房单向板肋梁楼盖 1 设计资料 某多层工业厂房设计使用年限为50年，安全等级为二级，环境类别为一类。结构形式采用框架结构，其中梁柱线刚度比均大于3。楼盖采用钢筋混凝土现浇单向板肋梁楼盖，厂房底层结构布置图见图1。楼面做法、边梁、墙、及柱的位置关系见图2。 图1 底层结构布置图 楼面活荷载标准值8kN/m 2，楼面面层为20mm 水泥砂浆，梁板的天棚抹灰为20mm 厚混合砂浆。材料选用混凝土：采用C30（f c =14.3 N/mm 2）钢筋：梁的受力纵筋采用HRB335级钢筋（f y =300 N/mm 2），其余采用HRB300级钢筋（f y =270 N/mm 2）。 2 板的设计 板按塑性内力重分布方法设计。按刚度条件板厚要求取h=L/30=2000/30≈67mm ，工业厂房楼面最小厚度为70mm ，取板厚h=80mm 。取次梁截面高度h=450mm （L/18=6000/18=333mm ～L/12=6000/12=500mm ）,截面 宽度b=200mm(h/2.5=450/2.5=180mm ～h/2=450/2=225mm)，主梁和次梁采用HRB335 级， 梁板配筋的计算 以问答的形式来表达 问： 作用在板上的荷载总值为4.84KN/m平方 现浇板计算：内力弯矩=6.59KNM 板配钢筋：As=M*1000000/（210*80*0.9）=436mm平方,M=6.59KNM 括号里的数值代表什么我不明白。 选实配钢筋为：一级钢筋10@150,面积为523mm平方。这是怎么计算出来的？梁配筋计算： 板传来：16KN/m 梁自重：0.25*0.5*25*1.2=3.75KN/m 0.25、0.5、25、1.2各代表什么？ 梁内力M=0.125*20*6的平方=90KNM 梁配钢筋：As=90000000/(310*0.9*460)=701mm平方,括号里的数值代表什么？实配钢筋为：4二级钢筋18,钢筋面积为1017mm平方。这是怎么计算出来的。 答： 这是使用89年版《混凝土结构设计规范》计算的一道实例题，计算方法是用该规范附录三中的“矩形截面受弯承载力计算系数表”进行计算的。该附录给出的计算公式是：As=M÷（γ×f1×h）。 式中：As—受拉钢筋面积；M—作用的弯矩；f1—钢筋的设计强度；h－构件截面的有效高度；γ—系数。系数γ是根据系数a从附录三中表格查得的。系数a= M÷（f2×b×h^2）。式中：f2—混凝土的设计强度；b—构件截面的宽度；h^2—构件截面的有效高度h的平方（原公式中符号有脚标，这里无法输入故省略）。现在逐条回答你的问题： 1.板配钢筋：As=M*1000000/（210*80*0.9）=436mm平方, 括号里的数值代表什么？ 括号里的210—Ⅰ级钢筋的设计强度（即公式中的f1）；80—构件截面的有效高度（即公式中的h）（这里是等于板厚减去保护层厚度）；0.9—计算系数（即公式中的γ，可以作为经验系数）。 2. 选实配钢筋为：一级钢筋10@150,面积为523mm平方。这是怎么计算出来的？ Φ10@150表示板内配筋为Φ10间距150mm，面积为523平方毫米是指一米宽的配筋总面积（计算时板宽度是按一米计算的），计算方法是：Φ10钢筋的单根截面积为78.5平方毫米，则总面积为1000÷150×78.5=523。（因未完全理解你问题的要点，这段也许是多余的。） 实配钢筋面积与计算所需钢筋面积的关系，一般相差在正负5%以内都是允许的，但要满足规范中最小配筋率的规定，如不满足则要加大实配钢筋的面积。（可能这个是你问题的要点。） 构件配筋的简单操作 一、梁配筋（纵筋、箍筋、腰筋、扭筋、吊筋） （梁纵筋以三级钢计算，梁箍筋以一级钢计算，截面为350x700mm）： 图中G0.7-0.7为梁箍筋配筋面积，单位为cm2。前一个0.7表示箍筋加密区面积，后一个0.7表示箍筋非加密区面积。 以350mm宽的梁需要配四肢箍为例：箍筋加密区为0.7x2/4=0.35 cm2,表示加密区箍筋单肢需要的面积为0.35 cm2。箍筋非加密区为0.7/4=0.175cm2, 表示非加密区箍筋单肢需要的面积为0.175cm2。所以配置8@100/200(4)。 图中12-0-11，12-0-14为梁上部纵筋配筋面积，单位为cm2。梁支座处面筋应取两数值中的大值。以图中为例11 cm2和12 cm2就应该取12cm2配筋，配筋时查钢筋公称截面面积表。图中8-5-8，7-7-7为梁下部纵筋配筋面积，单位为cm2。梁下部纵筋应取三数值中的大值。以图中为例第一跨处梁就应该配8cm2，第二跨处梁就应该配7cm2，配筋时查钢筋公称截面面积表。 当梁抗扭需要时，会出现图中数值VT字样，如VT1-0.1，VT1需要均衡的加到梁四周需要的纵筋中去，面积为cm2。配筋时查钢筋公称截面面积表。 0.1表示表示抗扭箍筋沿周边布置的单肢箍面积最小值，不必与Asv 或者Asv0 再相加，只要梁截面最外侧的箍筋单肢面积不小于此值即可 梁箍筋计算示意： 二、板配筋（板配筋以三级钢计算）: 图中板块中间横竖向数字240为板底筋配筋面积，单位为mm2。查每米板宽度配筋面积表得可配：8@200 （251 mm2>240 mm2）。 图中板块边横竖向数字为板支座负筋配筋面积，单位为mm2。配筋时取每边板支座负筋处两数值的大值，配筋时方法同板底筋配筋面积，查每米板宽度配筋面积表。 三、柱配筋（柱纵筋和箍筋均按三级钢计算）: 图中（0.19）为柱的轴压比。 图中2.6为柱子角筋的面积，单位为cm2，按照单偏压计算时候不需要按2.6 cm2配置角筋，按照双偏压计算事应该取不小于2.6cm2配置角筋。（计算时按照单偏压计算，双偏压验算，双偏压计算无定解）配筋时查钢筋公称截面面积表。 图中12和14为柱包含角筋计算面积时柱单侧所需的纵筋，单位为cm2。配筋时查钢筋公称截面面积表。 图中G1.5-0.3为柱所需箍筋，单位为cm2。 1.5表示柱箍筋加密区的面积，为X向和Y 向的较大值。计算为1.5/柱子箍筋肢数=柱单肢箍所需面积，配筋时查钢筋公称截面面积表。 0.3表示柱箍筋非加密区的面积，计算同柱子加密区方法。 图中1.8表示梁柱节点核心区所需要的箍筋面积，单位为cm2。计算同柱子加密区方法。梁板钢筋的下料长度计算及例题
