传真机的基础知识和组成结构原理

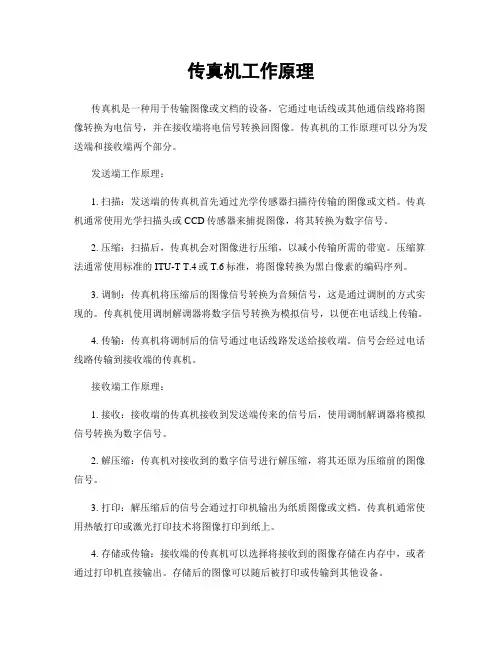

传真机工作原理
传真机工作原理传真机是一种用于传输图像或文档的设备，它通过电话线或其他通信线路将图像转换为电信号，并在接收端将电信号转换回图像。
传真机的工作原理可以分为发送端和接收端两个部分。
发送端工作原理：1. 扫描：发送端的传真机首先通过光学传感器扫描待传输的图像或文档。
传真机通常使用光学扫描头或CCD传感器来捕捉图像，将其转换为数字信号。
2. 压缩：扫描后，传真机会对图像进行压缩，以减小传输所需的带宽。
压缩算法通常使用标准的ITU-T T.4或T.6标准，将图像转换为黑白像素的编码序列。
3. 调制：传真机将压缩后的图像信号转换为音频信号，这是通过调制的方式实现的。
传真机使用调制解调器将数字信号转换为模拟信号，以便在电话线上传输。
4. 传输：传真机将调制后的信号通过电话线路发送给接收端。
信号会经过电话线路传输到接收端的传真机。
接收端工作原理：1. 接收：接收端的传真机接收到发送端传来的信号后，使用调制解调器将模拟信号转换为数字信号。
2. 解压缩：传真机对接收到的数字信号进行解压缩，将其还原为压缩前的图像信号。
3. 打印：解压缩后的信号会通过打印机输出为纸质图像或文档。
传真机通常使用热敏打印或激光打印技术将图像打印到纸上。
4. 存储或传输：接收端的传真机可以选择将接收到的图像存储在内存中，或者通过打印机直接输出。
存储后的图像可以随后被打印或传输到其他设备。
传真机在工作过程中，还需要考虑以下因素：1. 传输速度：传真机的传输速度通常以bps（每秒位数）或ppm（每分钟页数）来衡量。
速度取决于传真机的硬件性能和通信线路的质量。
2. 传输质量：传真机的传输质量受到多种因素的影响，如传输线路的噪声、压缩算法的效率以及打印机的打印质量等。
3. 兼容性：传真机需要遵循ITU-T标准，以确保与其他传真机的兼容性。
不同的传真机可能使用不同的压缩算法和传输协议，但它们必须能够相互通信。
总结：传真机通过扫描、压缩、调制和传输的过程将图像或文档转换为电信号，并在接收端将电信号转换回图像。

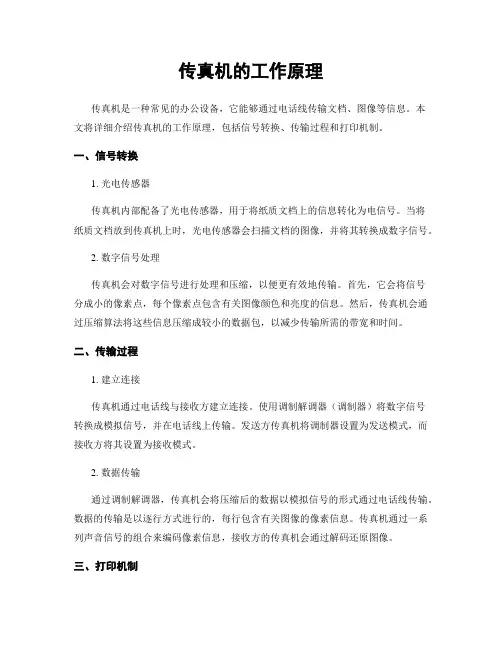

传真机的工作原理
传真机的工作原理传真机是一种常见的办公设备，它能够通过电话线传输文档、图像等信息。
本文将详细介绍传真机的工作原理，包括信号转换、传输过程和打印机制。
一、信号转换1. 光电传感器传真机内部配备了光电传感器，用于将纸质文档上的信息转化为电信号。
当将纸质文档放到传真机上时，光电传感器会扫描文档的图像，并将其转换成数字信号。
2. 数字信号处理传真机会对数字信号进行处理和压缩，以便更有效地传输。
首先，它会将信号分成小的像素点，每个像素点包含有关图像颜色和亮度的信息。
然后，传真机会通过压缩算法将这些信息压缩成较小的数据包，以减少传输所需的带宽和时间。
二、传输过程1. 建立连接传真机通过电话线与接收方建立连接。
使用调制解调器（调制器）将数字信号转换成模拟信号，并在电话线上传输。
发送方传真机将调制器设置为发送模式，而接收方将其设置为接收模式。
2. 数据传输通过调制解调器，传真机会将压缩后的数据以模拟信号的形式通过电话线传输。
数据的传输是以逐行方式进行的，每行包含有关图像的像素信息。
传真机通过一系列声音信号的组合来编码像素信息，接收方的传真机会通过解码还原图像。
三、打印机制1. 接收信号处理接收方传真机接收到信号后，将其送入打印机。
传真机会将模拟信号转换为数字信号，并进行解码和还原图像。
打印机随后会将图像打印在纸张上。
2. 打印输出传真机内部的打印机使用墨粉或墨水来将图像打印在纸张上。
打印机会在纸张上依次打印每一行像素，并以此方式逐渐还原整个图像。
打印机通常具有不同分辨率和打印速度的设置选项，以满足用户的需求。
综上所述，传真机的工作原理主要涉及信号转换、传输过程和打印机制。
通过光电传感器将纸质文档转换为数字信号，传真机通过电话线将信号传输给接收方，并通过解码和打印机制来还原图像并打印出来。
传真机的工作原理使其成为一种快速、便捷的信息传输工具，广泛用于办公环境中。
传真机
3、按照传真机打印方式的不同，可分为喷墨式传真机、热转印传真机、 激光传真机。 喷墨式传真机打印方式同一般喷墨打印机，也是利用墨水打印，可使 用一般纸张记录与接收资料；热转印传真机使用类似复写方式的加热转印 原理，是利用色带打印，可以使用普通纸进行打印。激光传真机打印方式 同一般激光打印机利用墨粉打印。
生成数据 信号 发送
对数字信 息压缩
扫描图像 送入电话 网传输
调制成模 拟信号
开始接收 解调成数 字信号 解压数字信号 成图开信号 打印输出
传真机组成部分：
1，文件输送系统： 用来输送文件，包括了电机、走纸机构、稿件检测等单元。 2，扫描系统： 将图象进行分解并转换为电信号。分为电荷耦合器件（CCD）和接触式图 象传感器（CIS）两种。 3，主板（数字板）： 现在的传真机电路集成度非常高，通常都将视频处理、量化、编码、压缩、 信号的调制解调、各接口电路、电机的驱动、控制等做在一块电路板上。 4，网络板（模拟板）： 控制传真和电话的切换、振铃、摘机检测、信号电平调整等功能。、
2、按照传真机记录方式的不同，可分为感热纸传真机和普通纸传真机。 感热纸传真机是使用热感头，在特殊纸张以加热打印的方式接收文件及资 料。普通纸记录方式又可分为：热传导方式、激光静电复印方式、喷墨记录方 式、LED记录方式。因所使用的感热纸仅有单面涂布化学材料，故又可分为内 感式传真机和外感式传真机。感热纸传真机的优点是成本较低，缺点是文件保 存时间不长，一段时间后文件上的文字或图形会越来越淡。而普通纸传真机可 使用一般普通纸、回收纸，其缺点是成本稍高，但文件可长期保存。
优点: 可直接传真到普通纸张上，便于长久保存。
缺点: 耗材使用快，而且很多都没有用上
30米 50米 60米 70米 120米
传真机工作原理
传真机工作原理传真机是一种能够将纸质文件转换成电子信号并通过电话线传输的设备。
它在商业和个人领域广泛应用，使得文件的传输变得更加便捷和高效。
下面将详细介绍传真机的工作原理。
一、传真机的组成部分传真机主要由以下几个组成部分构成：1. 扫描器：用于将纸质文件转换成电子信号。
扫描器通过光学传感器将图像信息转化为数字信号，然后传送给传真机的处理部分。
2. 处理部分：负责对扫描得到的图像信号进行处理。
处理部分包括图像处理芯片、编解码器等，它们能够对图像进行压缩、解压缩和编码等操作。
3. 调制解调器：负责将处理后的图像信号转换成模拟信号，并通过电话线传输。
调制解调器将数字信号转换成模拟信号进行传输，同时也能够将接收到的模拟信号转换成数字信号供传真机处理。
4. 打印机：用于将接收到的电子信号转换成纸质文件。
打印机通过喷墨或激光等技术将电子信号转换成打印在纸张上的图像。
二、传真机的工作流程传真机的工作流程可以分为发送和接收两个过程。
1. 发送过程：（1）将待传输的纸质文件放置在传真机的扫描器上。
（2）扫描器将纸质文件转换成图像信号。
（3）处理部分对图像信号进行处理，包括压缩和编码等操作。
（4）处理后的图像信号通过调制解调器转换成模拟信号。
（5）模拟信号通过电话线传输到接收方。
（6）接收方的传真机将接收到的模拟信号转换成数字信号。
（7）处理部分对接收到的数字信号进行解码和解压缩等操作。
（8）解码后的数字信号通过打印机转换成纸质文件。
2. 接收过程：（1）传真机的调制解调器接收到发送方传输的模拟信号。
（2）调制解调器将模拟信号转换成数字信号。
（3）处理部分对接收到的数字信号进行解码和解压缩等操作。
（4）解码后的数字信号通过打印机转换成纸质文件。
三、传真机的工作原理传真机的工作原理主要涉及到扫描、压缩、编码、解码、解压缩和打印等过程。
1. 扫描：传真机的扫描器通过光学传感器将纸质文件上的图像转换成数字信号。
扫描过程中，光学传感器会扫描纸张上的每一个像素点，并将其转换成数字信号。
传真机
传真机的主要技术指标
1.分辨率 2.主扫描速度和副扫描速度 3.有效扫描宽度 4.传送时间与传送速度 5.灰度等级 6.编码方式
分辨率
• 水平方向:扫描点的尺寸，G3：8像素/m m • 垂直方向: • 扫描线密度-垂直方向上单位长度内扫描 线条数
• 标准：3.85线/mm • 精细：7.7线/mm • 超精细：15.4线/mm
2.3.1 机械系统
图2-4 传真机的热敏头
检测热敏头工作温度
24V 逻辑控制信号来自主板
2.3.1 机械系统
图2-5 切纸装置
直流电动机,轴上有涡轮
切纸刀：一片动片+一片静片
切纸时：电动机带动蜗杆旋转，与蜗杆啮合的涡轮带动切纸刀动片动作完成切纸
切纸
在切纸过程中，与涡轮同轴的凸轮外缘压下传 感器压柄，开关电气接点处于闭合状态，切纸 完毕，接点断开。
• 2、激光式普通纸传真机（也称为激光一体机）：激光式普 通纸传真机是利用碳粉附着在纸上而成像的一种传真机，其工作 原理主要是利用机体内控制激光束的一个硒鼓，凭借控制激光束 的开启和关闭，从而在硒鼓产生带电荷的图象区，此时传真机内 部的碳粉会受到电荷的吸引而附着在纸上，形成文字或图像图形。
• 3、喷墨式普通纸传真机（也称为喷墨一体机）：喷墨式传 真机的工作原理与点矩阵式列印相似，是由步进马达带动喷墨头 左右移动，把从喷墨头中喷出的墨水依序喷布在普通纸上完成列 印的工作。
记录纸的输送
原理
• 纸仓盖传感器：打开纸仓盖后，传感器的电接点断 开，传感器输出高电平，CPU报警“COVER OPEN” 或者是“CHECK COVER”如果放好记录纸并盖好纸 仓盖,开关的接点闭合,发出纸仓盖已盖好的信 息,LCD屏上通常显示时间
传真机工作原理详细介绍
传真机工作原理详细介绍传真机是一种用于传输文档和图片的设备，它通过电话线将纸质文档转化为电子信号，并传输给接收方的传真机，接收方的传真机再将电子信号转化为纸质文档。
下面将详细介绍传真机的工作原理。
一、传真机基本原理传真机的工作原理主要包括扫描、编码、传输和打印四个步骤。
1. 扫描：传真机使用一种称为CCD（Charge Coupled Device）的器件来扫描纸质文档。
CCD包含数百个光敏单元，它们能够将光信号转化为电压信号。
当纸张在传真机上通过时，CCD扫描纸张并将其转化为数字信号。
2. 编码：传真机将扫描得到的数字信号进行编码。
编码的目的是为了将图像信息转化为能够传输的数字信号。
传真机通常采用一种称为MH（Modified Huffman）的编码方式，它将扫描得到的图像数据进行压缩，以减小传输所需的宽带。
3. 传输：编码后的数字信号将通过电话线传输给接收方的传真机。
传真机使用调制解调器（Modem）将数字信号转化为模拟信号，然后通过电话线传输。
在传输过程中，电话线上的模拟信号将被接收方的传真机的调制解调器转化为数字信号。
4. 打印：接收方的传真机接收到数字信号后，将其解码为图像数据。
然后，传真机使用打印头将图像数据打印到纸张上，生成与原始文档相同的纸质副本。
二、传真机细节原理在传真机的工作过程中，还有一些细节原理需要了解。
1. 扫描分辨率：传真机的扫描分辨率决定了扫描到的图像的清晰度。
一般来说，传真机的扫描分辨率在200-400 dpi之间。
较高的扫描分辨率会导致传输所需的时间增加。
2. 文件格式：传真机一般使用TIFF（Tagged Image File Format）格式来存储扫描到的图像数据。
TIFF是一种常用的无损压缩图像格式，可以保留高质量的图像细节。
3. 传输速率：传真机的传输速率通常以bps（Bits Per Second）为单位。
较高的传输速率意味着传输所需的时间更短。
传真机的传输速率受到电话线质量和信号压缩程度的影响。
传真机基础培训
传真机基础培训一、介绍传真机是一种用来传输纸质文档的设备，通过电话线将纸质文档扫描成数字形式，再将数字传输到接收方的传真机上，并通过打印机将数字文件打印出来。
传真机在很多机构和企业中仍然被广泛使用，因此掌握传真机的基础知识对于提高工作效率和沟通效果非常重要。
本文档将介绍传真机的基本原理、操作方法以及常见的故障排除。
二、传真机的工作原理1.图像传输：传真机通过扫描纸质文档，将文档转换为数字图像。
这一步需要传真机内部的光学传感器来捕捉图像，并将其转换为数字形式。
2.信号传输：传真机使用电话线将数字图像转换为音频信号进行传输。
传真机将数字图像编码为一系列音频脉冲，通过电话线将脉冲发送给接收方的传真机。
3.信号接收：接收方的传真机接收到来自发送方的信号，并将其解码为数字图像。
4.打印输出：接收方的传真机将解码后的数字图像发送给打印机，通过打印机将图像打印出来。
三、传真机的操作方法使用传真机可以完成以下操作：1.发送传真：–将要发送的文档放在传真机的纸盘上。
–输入接收方的传真号码。
–按下发送按钮或相应的功能键开始传真发送。
2.接收传真：–确保传真机连接到电话线，并处于接收状态。
–当传真机接收到传真信号时，自动接收并打印传真文件。
3.复制文档：–将要复制的文档放在传真机的纸盘上。
–按下复制按钮或相应的功能键开始文档复制。
四、传真机常见故障排除传真机在使用过程中可能会遇到一些常见的故障，下面是对这些故障的排除方法：1.无法发送传真：–确保传真机已连接到电话线，并且电话线没有故障。
–检查传真号码是否正确输入。
–检查纸盘内是否有纸张，并确保纸张正常加载。
2.无法接收传真：–确保传真机已连接到电话线，并且电话线没有故障。
–检查传真机是否处于接收状态。
–检查纸盘内是否有足够的纸张，并确保纸张正常加载。
3.打印质量差：–检查传真机的打印头是否需要清洁，如有需要，请按照厂商提供的清洁指南进行清洁。
–检查传真机的墨盒或碳带是否需要更换，如有需要，请更换新的墨盒或碳带。
传真工作原理
传真工作原理
传真是一种用于传输文本和图像的通信技术。
其工作原理可以简述如下：
1. 传真机由发送和接收两个部分组成。
发送部分包括电子扫描器、传真模块和传真模式选择器，而接收部分包括传真机和打印机。
2. 发送方将要传输的文本或图像放在传真机的扫描台上。
发送部分的电子扫描器利用光电二极管将文本或图像分成一行一行的像素，并将其转换为电信号。
3. 经过转换后的数字信号进入传真模块。
传真模块将信号进行压缩，以减少传输所需的带宽。
然后，模块将数字信号转换为模拟信号，以适应传真通信的要求。
4. 发送方的传真机通过电话线将模拟信号传输给接收方的传真机。
5. 接收方的传真机通过电话线接收模拟信号，并将其转换为数字信号。
6. 数字信号经过解压缩后，被传输到接收方的传真机的打印机部分。
7. 接收方的打印机将数字信号转换为图像或文本，并将其打印出来。
通过以上的步骤，发送方的文本或图像可以被传输给接收方，并在接收方的传真机上打印出来。
整个传真过程是基于模拟信号和数字信号之间的转换以及信号的传输和解压缩来实现的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
▪ 学习内容
1.
了解传真机的基础知识和组成结构原理。
2.
了解三类传真机安装调试、保养维护常识。
3.
掌握传真机基本维修的操作方法和分析处理常见故障的技能。
三类传真机的主要功能特点
1. 使用功能 2. 通信功能 3. 特殊功能 4. 自动检测功能 5. 三类传真机的主要特点 • （1）在话路上传送一页A4幅面文件，约需1min； • （2）操作简单，传输多种文字、图像、照片等； • （3）即时记录、存储，提高消息传输的实时性，易于实现通信的自
动化； • （4）可靠性强，个别信号的差错不会造成整个传真的差错； • （5）虽然三类传真机传输的是数据信号，但是它要将数据信号通过
调制解调器转换成模拟信号，利用公共电话交换网传输。公共电话交 换网虽然比较便宜，但是也存在着传输信道参数变化大、干扰大、接 续时间长、利用率不高等缺点。
传真机的维护保养
佳能FAX-750型传真机的操作面板
三类传真机的常见故障类型
▪ 1．操作不当引起故障 ▪ 2．设备不清洁引起故障 ▪ 3．电路中的元器件损坏引起故障 ▪ 4．机械零件磨损或失效引起故障 ▪ 5．接插件接触问题引起故障
三类传真机基本检修思路
▪ ① 掌握故障现象。首先了解和观察故障状况，直观检查是否有异常 现象，如果传真机还能打印，赶快打印错误报告（Error Report）、 系统报告（System Report）、维修报告（Service Report），如果 不能打印了，则检查是否有Service Call，或查看维修功能中的Error Code（进入维修模式参见维修手册）；如果传真机没有显示，并且 什么反应也没有，只能从电源、主控板、操作面板、连接线路等逐一 检查，应小心地测试，以免加剧损坏的状况。
传真机收、发常见故障的分析处理
3．传真机发送正常但不能自动接收 4．传真机自动接收正常但不能人工接收或不能发送 5．传真机时好时坏、传输速率降低 6．传真机发送、接收质量都不好 7．传-FAX智能路由传真系统
▪ ② 分析和诊断故障来源。通过对故障现象的了解、观察、直观检查 和经过测试结果的分析，可判断故障发生的范围、部位。
▪ ③ 查找故障原因。根据故障的现象和故障范围、部位的分析，基本 能够找出故障发生的原因，并区分出是电路原因还是机械方面的原因。
▪ ④ 进行故障排除。在经过上述的分析检测过程之后，可根据实际的 故障情况，采用实用于该故障特点的故障排除方法进行检修、修理或 更换故障的组件、元器件，直到完全将故障排除。
（1）保持良好的工作环境。 （2）保持设备的清洁。 （3）注意防止雷电。
三类传真机的基本组成
三类传真机基本工作原理
三类传真机安装的基本要求
▪ （1）开箱注意事项。 ▪ （2）传真机对安装环境的要求。 ▪ （3）传真机对电话传输信道的要求。 ▪ （4）传真机安装和调试。
佳能FAX-750型传真机
▪ ⑤ 记录检修过程。应做好检修故障的详细记载，为以后检修提供参 考资料。
传真机收、发常见故障的分析处理
1．传真机通信不正常
传真机与电话连接方式
传真机收、发常见故障的分析处理
2．传真机通信单向 （1）调制解调器部分损坏造成通信单向。调制解调器在传真机的通信中起 着非常重要的作用，发送时调制器部分工作；接收时解调器部分工作，一 旦传真机只能收不能发，一般是调制器部分有问题。同理，如果只能发不 能收，一般是解调部分有问题。通常在遇到这类现象时，更换调制解调器 可恢复正常。 （2）网络控制板有问题造成传真机通信单向。 （3）传真机发送电平太低造成发送不良。传真机出厂时电平一般都设置在 规定值上。实际进入公共电话网的传真机，其发送电平是可调的。由于传 真机某些电路参数的变化，有可能使其发送能力下降造成发送失败，此时 可以适当调高传真机发送电平，试验一下发送情况是否有所好转。如果传 真机经发送电平调整后发送正常了，说明确实是传真机发送能力减退，最 好能找邮电部门检测一下，因为发送电平不宜私自调整，以免调得太高而 干扰电话网的正常运转。
