三、四等水准观测手薄自制03

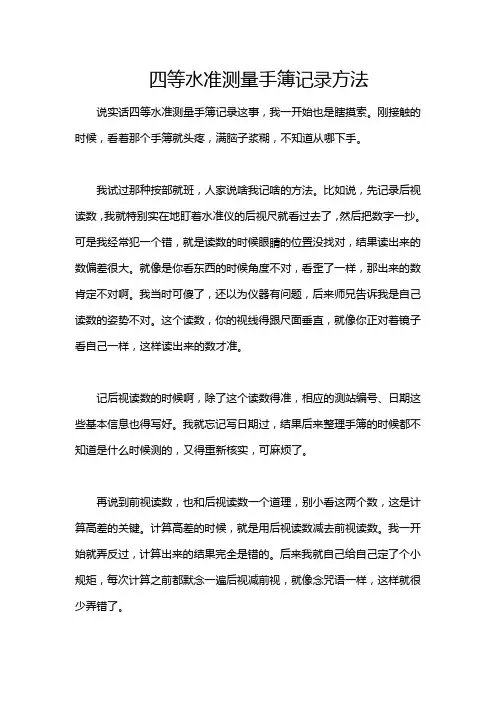

四等水准测量手簿记录方法
四等水准测量手簿记录方法说实话四等水准测量手簿记录这事，我一开始也是瞎摸索。
刚接触的时候，看着那个手簿就头疼，满脑子浆糊，不知道从哪下手。
我试过那种按部就班，人家说啥我记啥的方法。
比如说，先记录后视读数，我就特别实在地盯着水准仪的后视尺就看过去了，然后把数字一抄。
可是我经常犯一个错，就是读数的时候眼睛的位置没找对，结果读出来的数偏差很大。
就像是你看东西的时候角度不对，看歪了一样，那出来的数肯定不对啊。
我当时可傻了，还以为仪器有问题，后来师兄告诉我是自己读数的姿势不对。
这个读数，你的视线得跟尺面垂直，就像你正对着镜子看自己一样，这样读出来的数才准。
记后视读数的时候啊，除了这个读数得准，相应的测站编号、日期这些基本信息也得写好。
我就忘记写日期过，结果后来整理手簿的时候都不知道是什么时候测的，又得重新核实，可麻烦了。
再说到前视读数，也和后视读数一个道理，别小看这两个数，这是计算高差的关键。
计算高差的时候，就是用后视读数减去前视读数。
我一开始就弄反过，计算出来的结果完全是错的。
后来我就自己给自己定了个小规矩，每次计算之前都默念一遍后视减前视，就像念咒语一样，这样就很少弄错了。
还有个比较容易忽略的点就是基辅分划的记录。
这就像是给你的读数上了个双保险一样。
基辅分划的读数要准确记录，而且它们之间的差值是有规定范围的，如果不在这个范围，那就可能是读数或者仪器出问题了。
我有次就没注意这个差值，差点就出错了，幸好后来复查的时候发现了。
在记录的时候，字可得写清楚，我的字算不上多好看，但是我尽量写得工整，不然回头整理数据的时候，自己都认不出来自己写的啥。
我就有一次抄录数据的时候，自己写的7像1，差点把整个数据都搞错了，可把我吓出一身冷汗。
再有就是转点的记录，这个是很重要的衔接点哦。
每个转点相关的数据都要详细记录，转点的高程计算也是关键。
这就像接力赛一样，前一段的数据要准确无误地传递到下一段，要是转点这里出问题了，那后面的数据就全乱套了。
三等、四等水准测量(教程)
三、四等水准测量三、四等水准测量所使用的水准仪，其精度应不低于DS 3型的精度指标。
水准仪望远镜放大倍率应大于30倍，符合水准器的水准管分划值为20’’/2mm 。
三、四等水准测量的技术指标及观测要求参见表1。
表1 三、四等水准测量的技术指标及观测要求注：表中L 、K 均表示路线长度，以Km 为单位。
一、 观测方法三、三、四等水准测量主要采用双面水准尺观测法，除各种限差有所区别外，观测方法大同小异。
在每一测站上，首先安置仪器，如超限，则需移动前视尺或水准仪，以满足要求。
然后按下列顺序进行观测，并计入三（四）等水准测量手簿中（表2）。
（1） 读取 视尺 面读数：下丝（1），上丝（2），中丝（3）。
（2） 读取 视尺 面读数：中丝（4），下丝（5），上丝（6）。
（3） 读取 视尺 面读数：中丝（7）。
（4） 读取 视尺 面读数：中丝（8）。
测得上述8个数据后，随即进行计算，如果符合规定要求，可以迁站继续施测；否则应重新观测，直至所测数据符合规定要求后，才能迁到下一站。
二、测站计算与校核测站上的计算有下面几项（表2）。
1.视距部分(9)= [(1)－(2)] × 100 （式中“100”为视距乘常数，下同）(10)= [(5)－(6)] × 100(11)= (9)－(10) （绝对值不应超过2m）(12)= 本站的(11)＋前站的(12)（绝对值不应超过5m）2.高差部分(13) = K1＋(3)-(8)（绝对值不应超过2mm）(14) = K2＋(4)-(7)（绝对值不应超过2mm）上两式中的K1和K2分别为两水准尺的黑、红面的起点读书差，亦称尺常数或起点差。
表2观测所用双面（黑、红面）水准尺的尺常数为：K1=4.787m、K2=4.687m。
尺常数的作用是检核黑、红面观测读数是否正确。
(16)= (3)－(4)(17)= (8)－(7)(15)=(16)-[(17)±0.100] = (13)－(14)（绝对值不应超过3mm）由于两水准尺的红面起始读数相差0.100m，即4.787m与4.687m之差，因此，红面测得的实际高差应为(17)±0.100。
四等水准测量填写示例及计算说明
班级名称：路线名称：计算者姓名：
四等水准点高程计算表
水准路线示意图
计算说明
1.注意计算表格中的数据取位，相关取位要求参考表中每个数据取位，这就是正确取位；
2.此路线为闭合路线，高差闭合差计算方法为：1
n
h i i
f h ==
∑， 高差闭合差限差计算公式为：限=20L h f ±限h h f f ≤，此次水准路线测量为合格；
3.改正数计算原理是以每个测段路线长度为权，反号分配高差闭合差，改正数计算公式为：
1
n
i h i V f ==-∑ 1
h i i n
i i
f V S S ==-
⋅∑ ，每个改正数要求精确到0.001m ，采用四舍五入的方法取舍，经
过取舍和调整，最后一定确保
1
n
i h i
V f ==-∑，这样才说明计算正确；
4.从已知1号点开始计算，最后再次闭合到1号点，确保计算闭合，即等于72.000m
四等水准测量手薄
班级：路线编号：观测者：记录者：
四等水准点高程计算表
班级名称：路线名称：计算者姓名：。
三四等水准测量方法
三等、四等水准测量方法三等、四等水准测量常用于小地区测绘地形图和施工测量的高程基本控制。
1、观测程序以DS3型水准仪及双面水准尺在一个测站上的观测步骤为例：（1）瞄准后视水准尺黑面，精平，读取上、下视距丝和中丝读数，记入记录表2-2中（1）、（2）、（3）；（5）、（6）；（3）瞄准前视水准尺红面，读取中丝读数，记入记录表中（7）；（4）瞄准后视水准尺红面，读取中丝读数，记入记录表中（8）。
这样的观测顺序简称为“后-前-前-后”，其优点是可以减弱仪器下沉误差的影响。
概括起来，每个测站共需读取8个读数，并立即进行测站计算与检核，满足三等、四等水准测量的有关限差要求后方可迁站。
2、测站的计算与校核（1）视距部分视距等于下丝读数与上丝读数的差乘以100。
后视距：（9）=100×[（1）-（2）]前视距：（10）=100×[（4）-（5）]计算前、后视距差（11）：（11）=（9）-（10），对于四等水准测量，（11）不得超过5m。
计算前、后视距离累积差（12）：（12）=上站（12）+本站（11），对于四等水准测量，（12）不得超过10m。
（2）水准尺读数检核同一水准尺黑面与红面读数差的检核：K1=（13）=（7）-（6）K1=（14）=（8）-（3）Ki为双面水准尺的红面分划与黑面分划的零点差（常数，为4.687m或4.787m）。
三等水准测量不得大于2mm，四等水准测量不得大于3mm。
（3）高差计算与校核按前、后视水准尺红、黑面中丝读数分别计算该站高差：黑面高差：（15）=（3）-（6）红面高差：（16）=（8）-（7）红黑面高差之差：（17）=（15）-（16）=（14）-（13）（17）应为100mm（原因是：使用配对的水准尺，尺常数相差100mm）。
如果观测没有误差，对于四等水准测量，（17）与100mm的误差不得超过5mm。
红黑面高差之差在容许范围以内时取其平均值，作为该站的观测高差：（18）=｛（15）+[（16）±100mm]｝/2上式计算时，当（15）＞（16），100mm前取正号计算；当（15）＜（16），100mm前取负号计算。
水准测量手薄
BM.3H =799.375mBM.4H =800.464m
10
TP6
1379
BM.1
13050074Σ来自44675308
-0841
h=-0841
计算验核
Σ －Σ = 4467-5308=-0841
H =799.635m
（1）、计算高差、闭合差及容许值
高差：计算如上表所示。
闭合差：f =Σ =H －H =799.635-799.610=25㎜
f =±12 =±12 =±38㎜
显然， ＜ ，满足规范要求。
（2）、调整闭合差
闭合差的调整是按边长或测站数成正比例且凡符号计算各测段的高差改正数，然后计算各测段的改正后高差。
根据本闭合回路的特点，调整BM.2、BM.3、BM.4的高程。
调整如下：V =－ ×3 -8㎜V =－ ×2 -5㎜
V =－ ×5 -12㎜
(3)调整后个水准点的高差
水准测量手薄
复核李明武观测员记录员
日期2011年2月24日天气晴天仪器DS 微倾式水准仪
测站
点号
后视读数/mm
前视读数/mm
高差/mm
备注
1
BM.1
已知水准点
H = m
TP1
2
TP1
TP2
3
TP2
BM.2
Σ
计算验核
4
BM.2
TP3
5
TP3
BM.3
Σ
计算验核
6
计算验核
9
TP5
1482
TP6
1298
0184

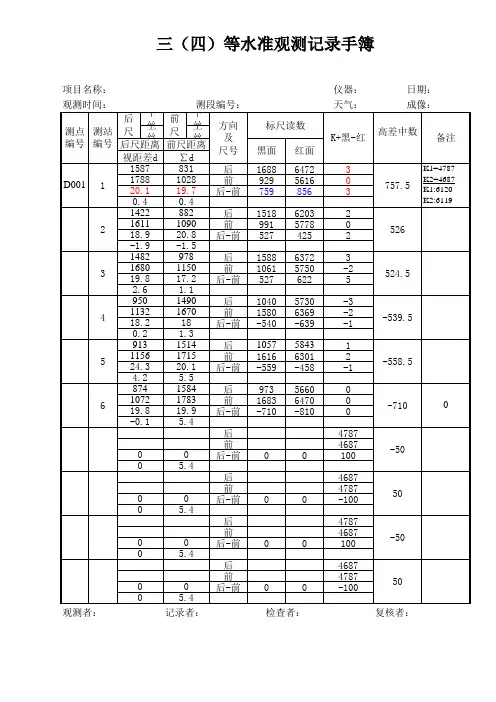

三四等水准观测手簿及计算(例)
5750 622
-2 5
524.5
2.6
6.5
950
1490
后 1040 5730
-3
10
1132 18.2
1670 18
前 1580 后-前 -540
6369 -639
-2 -1
-539.5
0.2
6.7
913
1514
后 1057 5843
1
11
1156 24.3
1715 20.1
前 1616 后-前 -559
6203 5778 425
6372 5750 622
5730 6369 -639
5843 6301 -458
5660 6470 -810
0
0
0
0
0
0
0
0
检查者：
仪器： 天气：
日期： 成像：
K+黑-红
高差中数
备注
3 0 3
2 0 2
3 -2 5
-3 -2 -1
1 2 -1
0 0 0
4787 4687 100
天气：
成像：
后下前下 测点 测站 尺 上 尺 上 编号 编号 后尺距离 前尺距离
视距差d ∑d
方向 及 尺号
标尺读数 黑面 红面
K+黑-红 高差中数
备注
1587
831
后 1688 6472
3
D001 7
1788 20.1
1028 19.7
前
929
后-前 759
5616 856
0 3
0.4
5.8
757.5
0
后-前 0
三、四等水准测量步骤
三、四等水准测量步骤三、四等水准测量控制测量除了要完成平面控制测量外，还要进行高程控制测量。
小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。
一、三、四等水准测量(leveling)的技术要求1、高程系统：三、四等水准测量起算点的高程一般引自国家一、二等水准点，若测区附近没有国家水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。
2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。
三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。
3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。
4、三、四等及五等水准测量的精度要求和技术要求列于表中。
二、三、四等水准测量的观测方法三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。
一般采用一对双面尺。
1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑-红-红）（1）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。
（2）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。
（3）照准前视尺红面，精平，读取中丝读数，记为（7）（4）照准后视尺红面，精平，读取中丝读数，记为（8）这四步观测，简称为“后一前一前一后(黑一黑一红一红)”，这样的观测步骤可消除或减弱仪器或尺垫下沉误差的影响。
对于四等水准测量，规范允许采用“后一后一前一前（黑一红一黑一红)”的观测步骤。
2、一个测站的计算与检核：观测记录参看书本表7-11。
①视距的计算与检核后视距 (9)=[(1)—(2)]X100m前视距 (10)=[(4)—(5)]Xl00m 三等≯75m，四等≯l00m前、后视距差 (11)=(9)—(10) 三等≯3m，四等≯5m前、后视距差累积(12)=本站(11)+上站(12) 三等≯6m，四等≯l0rn②水准尺读数的检核同一根水准尺黑面与红面中丝读数之差：前尺黑面与红面中丝读数之差 13)=(6)十K—(7)后尺黑面与红面中丝读数之差 (14)=(3)十K—(8) 三等≯2mm，四等≯3mm(上式中的K为红面尺的起点数，为4．687m或4．787m)③高差的计算与检核黑面测得的高差 (15)=(3)—(6)红面测得的高差（16)=(8)—(7)校核：黑、红面高差之差(17)=(15)—[(16)±0．100]或 (17)=(14)—(13) 三等≯3mm，四等≯5mm高差的平均值（18)= [（15)+(16)±0．100]/2在测站上，当后尺红面起点为4．687m，前尺红面起点为4．787m时，取十0．100，反之，取—0．100。
三四等水准测量记录薄
仪器记录表重要问题记载表页数问题摘要处理结果或意见处理者编号记载由某号水准点至某号水准点或与路线页数联测之三角点其它点的往测或反侧（标出图幅分幅线、水准路线、点位号数及路线联测之三角点或其它点）水准观测说明与规范(一)观测方法1、三等水准测量采用中丝读数法进行往返测。
当使用有光学测微器的水准仪和线条式铟瓦水准标尺观测时，也可进行单程双转点观测。
2、四等水准测量采用中丝读数法进行单程观测。
支线必须往返测或单程双转点观测。
(二)设置测站要求三、四等水准测量采用尺台作转点尺承。
观测应在标尺分划线成像清晰稳定时进行，若成像欠佳，应酌情缩短视线长度。
测站的视线长度、视线高度等按表1规定执行。
表1 （单位：m）(三)测站观测程序和方法1、三等水准测量每测站照准标尺分划顺序为：a. 后视标尺黑面（基本分划）；b. 前视标尺黑面（基本分划）；c. 前视标尺红面（辅助分划）；d. 后视标尺红面（辅助分划）。
2、四等水准测量每测站照准标尺分划顺序为：a. 后视标尺黑面（基本分划）；b. 后视标尺红面（辅助分划）；c. 前视标尺黑面（基本分划）；d. 前视标尺红面（辅助分划）。
3、一测站的操作程序：a. 首先整置仪器竖轴至垂直位置（望远镜绕竖轴旋转时，水准气泡两端分离不大于1cm）；b. 将望远镜对准后视尺黑面，用倾斜螺旋导水准气泡准确居中，按视距丝和中丝精确读定标尺读数（四等观测可不读上、下丝读数，直接读距离）；c. 照准前视尺黑面，按b款操作；d. 照准前视尺红面，按b款操作，此时只读中丝读数；e. 照准后视尺红面，按d款操作。
使用单排分划的铟瓦标尺观测时，对单排分划进行两次照准读数，代替基辅分划读数。
4、自动安平水准仪的操作程序与气泡式水准仪相同。
每测站观测前，首先将概略整平水准气泡导至中央，然后按规定顺序照准标尺进行读数。
转镜水准仪的操作程序，应按规定顺序照准标尺，而将黑面和红面分划的观测分别在两个镜位（或摆位）进行。
三等水准测量注意事项和记录手簿样本
三等水准测量注意事项和记录手簿样本水准测量是水文测验的基础工作，是做好测验工作的前提，直接影响测验工作的质量，测量过程中应注意以下问题。
三等水准测量要求较高，需使用不低于国内水准仪系列的S3以上级别的水准仪。
水准尺、水准仪使用前，应进行相应等级的全面检验与校正。
水准标尺应采用双面水准尺，如受条件限制，可采用单面水准尺按一镜双高法施测。
观测顺序按“后、前、前、后”的顺序进行。
允许视线长度应小于等于75m，单站前后视距不等差应小于等于2m，测段累计前后视距不等差应小于等于5m，使用自动安平水准仪测量时更应注意此项要求。
采用中丝读数法测量时，同尺黑红面读数差应小于2mm，同站黑红面所测高差只差应小于3mm。
三等水准测量应读记至1mm，计算平均高差取至0.5mm，视距差和视距取至0.1m。
每一个测段的往测和返测，其仪器站数均应为偶数。
由往测转向返测时，两水准尺必须互换位置，以消除由于水准尺产生的误差。
在计算高程时，中间转点的高程不必计算，只计算需要复测和引测的各水准点高程，需要复测和引测的各水准点高程由引据水准点计算，不必用中间转点高程推算。
需要复测和引测的各水准点高程记至mm，采用“四舍六入”法进行取舍计算。
往测和返测均应计算累加检和成果。
12号尺必须记为4787mm，并应为往测第一个仪器站的后视观测尺(返测时必须换尺)，13号尺必须记为4687mm。
工作间歇时，应选择两个坚实可靠的固定点作为间歇点，进行双测。
在间歇点上做上标记，间歇后应进行检测。
测量完成后，需进行闭合差计算，我局各测站水准点引测点引测距离均在1公里以内，闭合差必须控制在12mm以内。
水准测量成果超限时，应重测。
若在本站检查发现后应立即重测，若迁站后才检查发现，则应从水准点或符合限差要求的测段或间歇点开始重测。
往返测各水准点高程均应进行闭合差改正计算。
闭合差改正计算可按仪器站数的比例进行反号分配。
δi = -(ni/n)*Δhδi——闭合差改正数ni——某个测段的仪器站数n——总的仪器站数Δh——高差闭合差表6-12 三（四）等水准测量手薄自BM2至BM7时间 8：00—9：00 观测者×××日期 1999.6.9 天气晴记录者×××仪器型号 S3210036 呈像清晰稳定（1）视距部分后距（9）=[（1）－（2）]×100前距（10）=[（4）－（5）] ×100后、前视距差（11）=[（9）－（10）]，绝对值不超过2m。
三等、四等水准测量(教程)
三、四等水准测量三、四等水准测量所使用的水准仪，其精度应不低于DS 3型的精度指标。
水准仪望远镜放大倍率应大于30倍，符合水准器的水准管分划值为20’’/2mm 。
三、四等水准测量的技术指标及观测要求参见表1。
表1 三、四等水准测量的技术指标及观测要求注：表中L 、K 均表示路线长度，以Km 为单位。
一、 观测方法三、三、四等水准测量主要采用双面水准尺观测法，除各种限差有所区别外，观测方法大同小异。
在每一测站上，首先安置仪器，如超限，则需移动前视尺或水准仪，以满足要求。
然后按下列顺序进行观测，并计入三（四）等水准测量手簿中（表2）。
（1） 读取 视尺 面读数：下丝（1），上丝（2），中丝（3）。
（2） 读取 视尺 面读数：中丝（4），下丝（5），上丝（6）。
（3） 读取 视尺 面读数：中丝（7）。
（4） 读取 视尺 面读数：中丝（8）。
测得上述8个数据后，随即进行计算，如果符合规定要求，可以迁站继续施测；否则应重新观测，直至所测数据符合规定要求后，才能迁到下一站。
二、测站计算与校核测站上的计算有下面几项（表2）。
1.视距部分(9)= [(1)－(2)] × 100 （式中“100”为视距乘常数，下同）(10)= [(5)－(6)] × 100(11)= (9)－(10) （绝对值不应超过2m）(12)= 本站的(11)＋前站的(12)（绝对值不应超过5m）2.高差部分(13) = K1＋(3)-(8)（绝对值不应超过2mm）(14) = K2＋(4)-(7)（绝对值不应超过2mm）上两式中的K1和K2分别为两水准尺的黑、红面的起点读书差，亦称尺常数或起点差。
表2观测所用双面（黑、红面）水准尺的尺常数为：K1=4.787m、K2=4.687m。
尺常数的作用是检核黑、红面观测读数是否正确。
(16)= (3)－(4)(17)= (8)－(7)(15)=(16)-[(17)±0.100] = (13)－(14)（绝对值不应超过3mm）由于两水准尺的红面起始读数相差0.100m，即4.787m与4.687m之差，因此，红面测得的实际高差应为(17)±0.100。
