灯具驱动中电解电容鼓包的原因分析
电容鼓包专业术语
电容鼓包专业术语电容鼓包说的是电解电容。
鼓包的直接原因是电容内部气压升高致表面鼓起，即鼓包。
导致电容内部压升高的原因是使用不合理,比如使用的环境温度过或电容上的纹波电流超过规格值，使电容内部的温度上升，进而使电解液气化，一但电解液短时间内气化，其内部压力就会增加，使电容鼓包，严重一点的话还会冲破防爆阀。
鱼泡网-全国最大的电工招工平台电容鼓包的最主要的原因是因为电源内的温度过高,超过电容承受温度，而普通电源采用的是液态电解电容，在高温时，电容内的液体气化，令电容外壳承受的压力增加，从而产生鼓包。
而温度高，与电源转换效率有很大关系，当转换效率高时，电源损耗电源小，产生的热量也就低，不容易出现高温，其次，与散热有关,如不少高端电源使用了自启停风扇，可以根据电源温度，调整风扇转速，这就能够让电源维持在一个较低的温度下，自然电容也不容易出问题。
电子电器产品中电容鼓包甚至爆炸，常有发生。
究其原因大由以下几点：1、极性接反了。
这种情况常见于维修过程，缘于粗心大意。
电路板上没有标明电容的极性，或者换元器时粗心大意了,将电容的两个极，反接于电路中，即负极接在了高电位，正极接到了低电位处。
此时，电解电容的耐压值会大幅下降。
通电后，漏电会急剧增大，导致其内部发热鼓包甚至于发生爆炸。
鱼泡网-全国最大的电工招工平台2、耐压不够耐压值，是电解电容容量之后的，位居第二的重要参数。
电解电容的使用，耐压值必须要留有20%以上的余地(富余量)。
不能说此处的电压为25v,你就选用耐压25v的电解。
更不允许实际使用值大于电解电容的标称耐压值。
3、由于长期使用，尤期是在温度较高的环境场合使用，使其电解液减少或干沽，导致其耐压下降4、电解电容本身存在质量问题。
亦即先天不足。

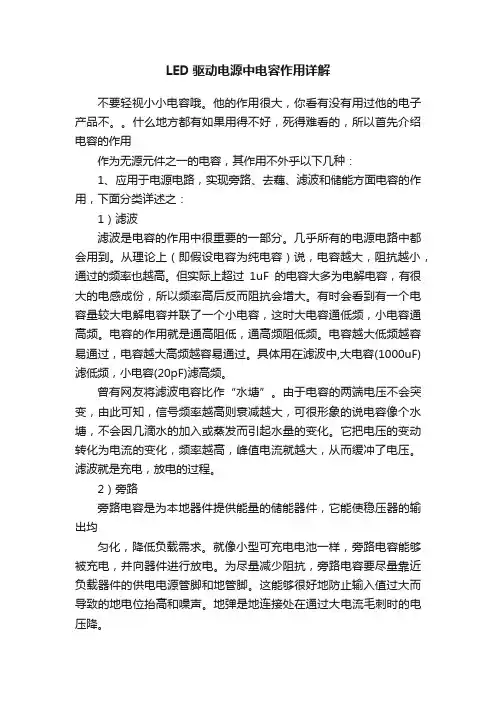

LED驱动电源中电容作用详解
LED驱动电源中电容作用详解不要轻视小小电容哦。
他的作用很大，你看有没有用过他的电子产品不。
什么地方都有如果用得不好，死得难看的，所以首先介绍电容的作用作为无源元件之一的电容，其作用不外乎以下几种：1、应用于电源电路，实现旁路、去藕、滤波和储能方面电容的作用，下面分类详述之：1）滤波滤波是电容的作用中很重要的一部分。
几乎所有的电源电路中都会用到。
从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。
但实际上超过1uF的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。
有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。
电容的作用就是通高阻低，通高频阻低频。
电容越大低频越容易通过，电容越大高频越容易通过。
具体用在滤波中,大电容(1000uF)滤低频，小电容(20pF)滤高频。
曾有网友将滤波电容比作“水塘”。
由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。
它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。
滤波就是充电，放电的过程。
2）旁路旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。
就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。
为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。
这能够很好地防止输入值过大而导致的地电位抬高和噪声。
地弹是地连接处在通过大电流毛刺时的电压降。
3）去藕去藕，又称解藕。
从电路来说，总是可以区分为驱动的源和被驱动的负载。
如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作。
铝电解电容鼓包原因
铝电解电容鼓包原因铝电解电容，这个小小元件，在咱们电子世界里可是个不可或缺的角色。
但有时候，它们也会闹点小脾气，比如“鼓包”。
这鼓包啊，就像是电容给自己吹了个大气球，看起来圆滚滚的，挺招人注意。
那么，这铝电解电容为啥会鼓包呢？咱们今天就来聊聊这个话题。
首先啊，咱们得知道，铝电解电容里头是有电解液的。
这电解液就像是电容的血液，给它提供着源源不断的能量。
但是呢，这血液也有个脾气，那就是怕热。
一旦温度升高，电解液就开始不安分了，它会膨胀，就像咱们喝饱了水的小肚子，圆鼓鼓的。
这膨胀到一定程度，电容的外壳可就受不了啦，于是就出现了鼓包现象。
所以啊，咱们在使用铝电解电容的时候，可得注意给它降降温，别让它热得受不了。
再来说说另一个原因，那就是电容受到了浪涌电流或电压的冲击。
这就像是电容突然遇到了个大浪头，被拍得晕头转向。
这时候，电容内部的阳极铝箔上的氧化膜就可能受到破坏，铝箔中的铝就直接暴露在电解液中了。
电解液里头可是有水分的，这一接触，嘿，化学反应就开始了。
修复后的阳极铝箔上面会重新覆盖一层氧化膜，但这过程中会产生氢气。
氢气多了，电容里头就像吹满了气球的房间，自然就要鼓起来了。
所以啊，咱们在使用电容的时候，得注意它的额定电压和额定纹波电流，别让它超负荷工作。
还有啊，电容用得时间长了，也会自然老化。
就像咱们人一样，年龄大了，身体各方面机能都会下降。
电容也是这样，用得久了，电解液就会减少，耐压能力也会下降。
这时候，电容就容易鼓包，甚至出现其他问题。
所以啊，咱们在选择电容的时候，得选质量好的，用得久的那种。
当然啦，电容鼓包也不一定就是它自己的问题。
有时候，系统电压过高，或者系统谐波比较大，也可能导致电容内部发生故障，从而鼓包。
这就像咱们人在恶劣环境下容易生病一样，电容在恶劣的电气环境下也容易出问题。
所以啊，咱们在使用铝电解电容的时候，可得小心谨慎。
得注意给它降温，别让它超负荷工作，还得选质量好的。
只有这样，咱们才能让这些小小元件在电子世界里安心工作，为咱们的电子设备保驾护航。
电解电容 鼓包
电解电容鼓包
电解电容鼓包是指电解电容器出现异常情况时可能出现的现象。
电解电容器的结构是由两极板之间以电解液浸泡的电介质构成的，所以当电容器内部发生故障引起电解液的剧烈蒸发或产生气体时，会导致电容器外部出现鼓包的现象。
这种鼓包通常是由于电解液中的气体过多或电解液发生异常反应所引起的。
电解电容鼓包可能会导致一些安全隐患，例如鼓包容易破裂，从而释放出高压电解液，造成人身伤害或设备损坏。
因此，一旦发现电解电容器出现鼓包现象，应立即停止使用并采取相应的安全措施，例如切断电源和隔离电容器，以防止意外发生。
为了避免电解电容鼓包的发生，应选择质量可靠的电容器，遵循正确的电容器使用规范，避免超过电容器额定电压或温度范围。
另外，定期检查电容器的外观和性能，并在发现异常情况时及时更换。

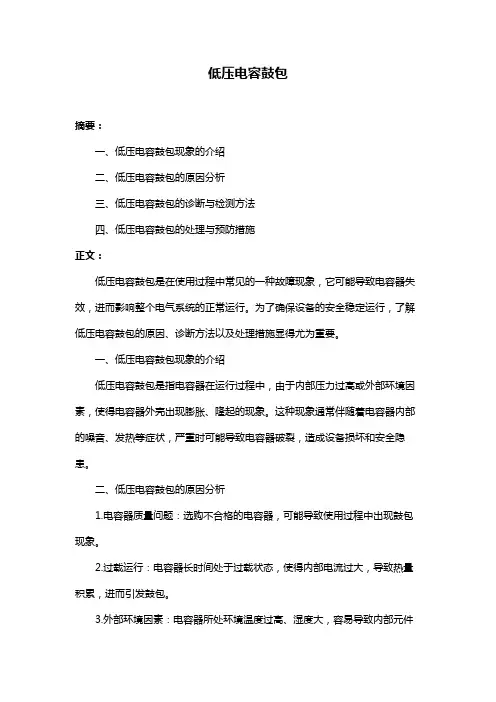

低压电容鼓包
低压电容鼓包摘要：一、低压电容鼓包现象的介绍二、低压电容鼓包的原因分析三、低压电容鼓包的诊断与检测方法四、低压电容鼓包的处理与预防措施正文：低压电容鼓包是在使用过程中常见的一种故障现象，它可能导致电容器失效，进而影响整个电气系统的正常运行。
为了确保设备的安全稳定运行，了解低压电容鼓包的原因、诊断方法以及处理措施显得尤为重要。
一、低压电容鼓包现象的介绍低压电容鼓包是指电容器在运行过程中，由于内部压力过高或外部环境因素，使得电容器外壳出现膨胀、隆起的现象。
这种现象通常伴随着电容器内部的噪音、发热等症状，严重时可能导致电容器破裂，造成设备损坏和安全隐患。
二、低压电容鼓包的原因分析1.电容器质量问题：选购不合格的电容器，可能导致使用过程中出现鼓包现象。
2.过载运行：电容器长时间处于过载状态，使得内部电流过大，导致热量积累，进而引发鼓包。
3.外部环境因素：电容器所处环境温度过高、湿度大，容易导致内部元件受损，从而引发鼓包。
4.缺乏维护：电容器长时间未经维护，可能导致内部灰尘积累、元件老化等问题，进而引发鼓包。
三、低压电容鼓包的诊断与检测方法1.观察法：通过观察电容器外观，检查是否有隆起、破损等现象。
2.测量电容器容量：使用万用表等仪器，测量电容器的容量，与标准值进行对比，判断是否存在鼓包现象。
3.检测电容器内部元件：通过对电容器进行拆解，检查内部元件是否有损坏、老化等问题。
四、低压电容鼓包的处理与预防措施1.选购合格产品：在选购电容器时，应选择质量可靠、信誉良好的品牌，确保设备安全运行。
2.合理使用：避免电容器长时间处于过载状态，遵循设备使用说明书，确保电容器在额定范围内工作。
3.定期维护：定期对电容器进行清洁、检查，确保其内部元件完好无损。
4.加强监控：对电容器的工作状态进行实时监控，发现异常及时处理。
通过以上措施，可以有效降低低压电容鼓包的发生概率，确保设备的安全稳定运行。

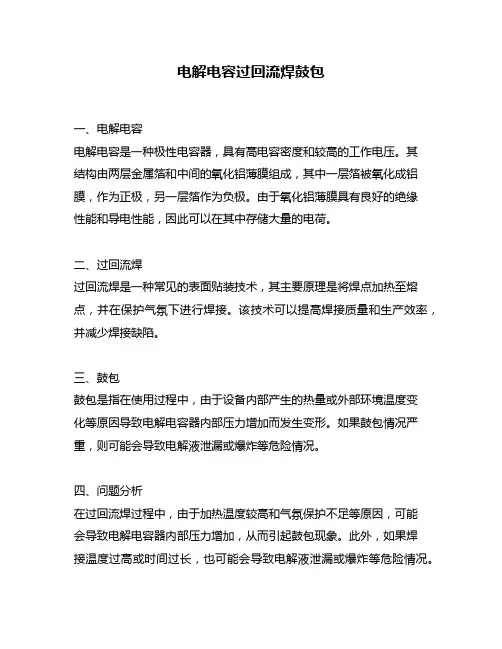

电解电容过回流焊鼓包
电解电容过回流焊鼓包一、电解电容电解电容是一种极性电容器，具有高电容密度和较高的工作电压。
其结构由两层金属箔和中间的氧化铝薄膜组成，其中一层箔被氧化成铝膜，作为正极，另一层箔作为负极。
由于氧化铝薄膜具有良好的绝缘性能和导电性能，因此可以在其中存储大量的电荷。
二、过回流焊过回流焊是一种常见的表面贴装技术，其主要原理是将焊点加热至熔点，并在保护气氛下进行焊接。
该技术可以提高焊接质量和生产效率，并减少焊接缺陷。
三、鼓包鼓包是指在使用过程中，由于设备内部产生的热量或外部环境温度变化等原因导致电解电容器内部压力增加而发生变形。
如果鼓包情况严重，则可能会导致电解液泄漏或爆炸等危险情况。
四、问题分析在过回流焊过程中，由于加热温度较高和气氛保护不足等原因，可能会导致电解电容器内部压力增加，从而引起鼓包现象。
此外，如果焊接温度过高或时间过长，也可能会导致电解液泄漏或爆炸等危险情况。
五、解决方案1. 选择合适的电解电容器：在进行过回流焊前，需要选择具有较高耐热性和耐压性的电解电容器。
同时，应注意选择正规厂家生产的产品，并严格按照产品说明书进行使用。
2. 控制焊接温度和时间：在进行过回流焊时，应控制好加热温度和时间，避免过高或过长的加热时间导致电解液泄漏或爆炸等危险情况。
同时，在焊接过程中应保证气氛保护充足，避免氧化铝薄膜受到损害。
3. 检查焊点质量：在完成焊接后，应对焊点进行检查，并确保其质量符合要求。
如果发现鼓包现象或其他异常情况，则应及时更换电解电容器，并进行相关维修处理。
4. 提高设备散热性能：为了避免设备内部温度过高导致电解电容器鼓包，可以采取一些措施提高设备的散热性能。
例如，增加散热器数量或改进散热器结构等。
六、总结在进行过回流焊时，应注意选择合适的电解电容器，并控制好焊接温度和时间。
同时，在完成焊接后应对焊点进行检查，并及时更换出现问题的电解电容器。
通过以上措施，可以有效避免电解电容器鼓包等安全问题的发生。
电容鼓包的原因和处理方法
电容鼓包的原因和处理方法嘿，你问电容鼓包的原因和处理方法？那咱就来好好聊聊。
电容为啥会鼓包呢？一个原因可能是过压了。
就像你给气球吹太多气，气球就会爆掉一样，电容要是承受的电压太高，也会受不了，然后就鼓包了。
比如说，电路中突然出现了一个很高的电压脉冲，电容可就遭罪了。
还有可能是过热。
如果电容周围的环境温度太高，或者它自己工作的时候发热太厉害，也会鼓包。
就像你在大太阳底下晒太久会中暑一样，电容太热了也会出问题。
另外呢，电容质量不好也有可能鼓包。
要是买了个便宜的、质量差的电容，说不定用不了多久就鼓包了。
就像你买了双便宜的鞋子，可能穿几天就坏了。
那要是电容鼓包了咋办呢？首先得把它换了。
就像你衣服破了个大洞，就得换件新衣服一样。
找个同型号的、质量好的电容换上，可别随便找个电容就安上去，不然可能还会出问题。
在换电容之前，最好检查一下电路，看看是不是有什么问题导致电容鼓包。
要是不把问题解决了，换了新电容可能还会鼓包。
就像你生病了，得找到病因才能治好病。
换电容的时候要小心点，别把其他零件弄坏了。
就像你修自行车的时候，不能把车胎修好了，链条又弄断了。
我给你讲个事儿吧。
我有个朋友，他的电脑突然开不了机了。
他打开机箱一看，发现有个电容鼓包了。
他也不知道咋回事，就去电脑店找人修。
人家师傅检查了一下，说是电容质量不好，加上电脑用的时间长了，发热厉害，就鼓包了。
师傅给他换了个新电容，还清理了一下电脑里的灰尘，让散热更好。
从那以后，他的电脑就又能正常使用了。
所以啊，电容鼓包可能是过压、过热或者质量不好。
处理方法就是换个新电容，还要检查电路，小心操作。
只要你注意这些，就能解决电容鼓包的问题。
加油吧！。
低压电容鼓包
低压电容鼓包摘要：1.低压电容鼓包现象介绍2.低压电容鼓包原因分析3.低压电容鼓包对电路的影响4.如何预防和解决低压电容鼓包问题正文：低压电容鼓包是一种常见的电路故障现象，它主要表现为电容表面出现膨胀、隆起或破裂。
这种现象可能是由于电容材料老化、电路设计不合理、工作环境恶劣等多种原因导致的。
低压电容鼓包不仅影响电路的正常工作，还可能对电路设备造成损害。
因此，了解低压电容鼓包的原因及解决方法具有重要意义。
低压电容鼓包的原因有很多，主要包括以下几点：1.电容材料老化。
电容在长时间使用过程中，其内部的介质材料会因为温度、湿度、电压等因素逐渐老化，导致电容性能下降，出现鼓包现象。
2.电路设计不合理。
如果电路设计中电容选型不当，或者电容工作电压超过其额定电压，都可能导致电容鼓包。
此外，电路中其他元件的故障也可能导致电容承受过高的电压，从而出现鼓包现象。
3.工作环境恶劣。
电容在高温、高湿、强磁场等恶劣环境中工作，也可能导致其性能下降，出现鼓包现象。
低压电容鼓包对电路的影响主要表现在以下几个方面：1.电容性能下降。
鼓包的电容会导致其容量减小、损耗增大，从而影响电路的稳定性和工作性能。
2.电路故障。
电容鼓包可能导致电路中出现断路、短路等故障，进一步影响电路的正常工作。
3.设备损坏。
电容鼓包后，其内部的介质材料可能泄漏，对电路设备造成损害。
为了预防和解决低压电容鼓包问题，可以采取以下措施：1.选择合适的电容。
在电路设计阶段，应根据实际工作条件选择合适的电容，确保其工作电压、容量等参数满足电路需求。
2.控制工作环境。
对电容的工作环境进行有效控制，避免高温、高湿、强磁场等恶劣环境对电容造成损害。
3.定期检查。
对电路设备进行定期检查，发现电容鼓包现象及时进行处理，避免故障扩大。
4.加强电路保护。
通过加装保护电路、选用耐压性能好的电容等措施，提高电路的抗干扰能力，降低电容鼓包的风险。
总之，低压电容鼓包是一种常见的电路故障现象，对电路的正常工作和设备安全构成威胁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灯具驱动中电解电容鼓包的原因分析
摘要：电解电容作为灯具驱动中较常失效的器件之一，本文通过一个失效分析案例，分析电解电容鼓包的原因。
关键词：灯具驱动；电解电容；鼓包；失效分析
一、案例背景
需方向供方购买电解电容，并委托其他工厂将电解电容加上其他部件加工成驱动电源，用于自己的灯具上，在将灯具销售给客户后，客户反映在使用3-5个月甚至一年后，便出现约20%灯具驱动中电解电容鼓包故障现象，最终造成灯具频闪或死灯。
需方认为电解电容鼓包是供方提供的电解电容存在质量问题所致，供方则认为是需方灯具的设计方案存在问题使灯内温度过高或灯具中其他元器件所导致。
为了查明情况，我们对灯具驱动中电解电容鼓包的原因进行失效分析。
二、失效分析
1）从外观上观察失效灯具驱动，发现失效灯具驱动中电解电容均有鼓包现象。
2）对鼓包电解电容和未使用灯具驱动中的电解电容进行电性参数测试，发现鼓包电解电容较未使用的电解电容，电容量均偏低，阻抗均偏大，损耗角正切均偏大。
3）对鼓包电解电容和未使用灯具驱动中的电解电容进行拆解观察，均未发现电解电容结构和元件的异常。
4）对未使用灯具驱动中的电解电容进行外观观察，未发现明显外力导致电解电容损伤的痕迹。
5）对未使用灯具驱动中的电解电容进行GB/T 5993-2003密封性试验，9个样品中2个出现连续气泡，不符合标准要求。
6）对未使用灯具驱动中的电解电容进行耐压测试，测得耐压值均大于500V。
7）对灯具中电解电容的电和温度测试，测得电解电容工作电压最大值320V，低于额定工作电压400V；未检测到反向电压；测得纹波电流最大值为581mA,小
于电解电容规格书中最大纹波电流750mA的要求；测得工作温度最大值为81.7℃，远低于电解电容上标记的最大工作温度105℃；测得电解电容环境温度最大值为63.7℃，远低于电解电容承认书中的最大环境温度130℃。
三、结论
首先，从外观上看，失效灯具驱动中电解电容均有鼓包现象。
其次，最为重要的是，密封试验不符合GB/T 5993-2003的要求，说明电解
电容存在密封性能不良的问题。
电解电容器的密封性能不良，会造成电解液的缓
慢挥发、漏液，电容量衰减变小，损耗变大，电解液干涸，产品最终鼓包失效。
再次，从电解电容电性参数测试结果亦与电解电容密封性能不良所导致的现
象吻合。
最后，灯具中电解电容的电和温度测试结果说明，可排除施加过电压、施加
反向电压、纹波电流过大、环境温度过高等使用不当造成电解电容鼓包的可能，
即可基本排除灯具的设计方案存在问题使灯内温度过高或灯具中其他元器件所导
致的可能。
综上所述，灯具驱动中电解电容鼓包的原因应是电解电容的密封性能不良。
作者简介：李茂文（1986-），男，籍贯：广东梅州，学历：本科，职称：
工程师，研究方向：电子元件、轻工电器方面的产品质量鉴定，灯具检测，触电
事故原因分析，机械事故原因分析。
参考文献：
1）GB/T 2693-2001《电子设备用固定电容器第1部分：总规范》；
2）GB/T 5993-2003《电子设备用固定电容器第4部分：分规范固体和非固体电解质铝电容器》。
