3.2 开关柜装配1、总则本作业指导书规定了低压配电产品的装配的内容与要求，适用于本组织生产的各类低压配电产品如：开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2、设备和工具2.1 设备：弯排机、50KVA 试验变压器、平衡电桥、搪锡炉、台钻等。
2.2 工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。
3、装配规范3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。
3.1.1 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。
3.1.2 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。
检验方法：手执门锁轻轻推拉，移动量不超过2 mm。
3.1.3 门与门及门与框架之间的缝隙检验：门与门之间的缝隙均匀差小于1000 mm为1 mm,大于1000 mm为1.5 mm,门与门框之间缝隙均匀差小于1000 mm为2 mm,大于1000 m为2.5 m。
3.1.4 壳体焊接应牢固,焊缝应光洁均匀,不应有焊穿、裂缝、咬边、溅渣、气孔等现象,焊药皮应清除干净。
3.1.5 壳体表面处理后,漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。
3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料,必须符合认证产品要求和顾客图纸的要求,在不影响产品内在质量要求的前提下, 可以征得顾客同意并得到相关批准进行认证规定范围内的代用。
3.2.2 元器件必须采用取得强制性产品认证的厂家生产的合格产品,非认证产品不得使用。
3.2.3 产品上的所有指示灯和按钮颜色应符合GB/T 4025-2003 的规定,或符合原理图或接线图的规定。
3.2.4 所有元器件应按照其制造规定的安装使用条件进行安装使用, 其倾斜度不大于5°,必须保证开关的电弧对操作者不产生危害,手动操作的元器件,操作机构应灵活,无卡阻现象。
3.2.5 所有元器件均应牢固的固定在骨架或支架上,每个元器件应标注醒目的符号,使用的符号或代号必须与原理图或接线图一致。
3.2.6 辅助电路导线的端头与元器件连接时,必须穿导线号码管,标号应正确清楚、完善牢固、有永久的附着力,标号必须与接线图标号一致。
★3.2.7 按装的元件应操作方便, 操作时不受到空间的妨碍, 不能触及到带电体。
★ 3.2.8 安装在同一支架（安装板、安装框架）上的电器元件、单元和外接导线的端子的布置应使其在安装、接线、维修和更换时易于接近。
尤其是外部接线端子应位于地面安装成套设备基础面上方至少0.2m ，并且，端子的安装应使电缆易于与其连接。
必须在成套设备内进行调整和复位的元件应是易于接近的。
对于地面安装的成套设备，由操作人员观察的指示仪表不应安装在高于成套设备基础面2m 处。
操作器件，如手柄、按钮等等，应安装在易于操作的高度上；其中心线一般不应高于成套设备基础面2m 。
★ 3.2.9 开关器件和元件应按照制造商说明书（使用条件、飞弧距离、隔弧板的移动距离等等）进行安装满足电器元件产品说明书的要求，例如，满足飞弧距离，电气间隙和爬电距离的要求。
★ 3.2.10 保证一、二次线的制作、安装距离，发热元件应置于开关柜的上方，且应与绝缘导线保持一定得距离。
3.2.11 同一批次的相同产品的装配应一致。
3.2.12 元件或附件安装在相应的支架或安装板上，再将支架或安装板装在箱体上；或直接安装在箱体上。
准确测量、调整安装位置后将其紧固，调整时不得重击零部件和电器元件。
3.2.13 组装所用紧固件、金属件的防护层不得脱落、生锈。
螺钉选择要与元件上的孔相配。
紧固后螺钉露出螺母3-5 个螺距，其螺栓的拧紧力矩见表1。
3.2.14 组装时要充分考虑接地连续性，箱体内任意两个金属部件通过螺栓连接时如有绝缘层均应采用相应规格的接地垫圈，并注意将接地垫圈齿面接触零部件表面，以划破绝缘层。
3.2.15 安装因震动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。
3.2.16 对于有操作手柄的元件应将其调整到位，不得有卡阻现象。
3.2.17 装配后将元件上拆下的紧固件、保险芯、开关盖、把手、灭弧罩等全部安装好。
12．将母线、元件上预留给顾客接线用的螺栓拧紧。
3.2.18 各种防护板应安装到位。
表1 螺栓的拧紧力矩螺纹直径mm 拧紧力矩Nmi n 川4 0.7 1.2 1.25 0.8 2.0 2.06 1.2 2.5 3.08 2.5 3.5 6.010 - 4.0 10.012 - - 14.014 - - 19.016 - - 25.020 - - 36.024 - - 50.0注：第i列：适用于拧紧时不突出孔外的无头螺钉和不能用刀口宽度大于螺钉根部直径的螺刀拧紧的其他螺钉；第n列：适用于用螺丝刀拧紧的螺钉和螺母；第川列：适用于比螺丝刀更好的工具来拧紧的螺钉和螺母。
3.2.19 电器元器件装配后电气间隙和爬电距离应不小于表2 规定表2额定绝缘电压ui(V)电器间隙(伽) 爬电距离(伽)63A 及以下大于63A 63A 及以下大于63Aui < 60 3 5 3 560 v ui < 300 5 6 6 8300 v ui < 660 8 10 10 12.5★3.2.20 各类元器件的安装要求如下：3.2.20.1 框架式低压断路器(1 )架式低压断路器相对比较重，一般宜安于屏后的下方，并应采用机械强度较大的角钢作为安装板。
( 2)将开关体按使用说明书的要求装置在开关柜底座里，摇动操作手柄使本体能在导轨中前后滑动，开关的三相主触头及辅助电路的滑动触头能随之接通与断开，使接通、试验、断开三个位置符合说明书要求。
( 3)应通电检查各脱扣器是否灵活，合、分闸是否灵活可靠。
3.2.20.2 塑料外壳式低压断路器。
(1) 塑料外壳式低压断路器打开外壳才能进行安装，要防止外壳的机械损坏，它的接线通过接线螺杆实现，应注意其接线螺杆与屏板孔的爬电距离，避免造成绝缘强度不够而短路。
(2) 断路器上端留有足够的飞弧距离，具体参照各型号规格产品的使用说明书。
(3) 塑壳断路器进线端的相间隔弧板必须装牢固，以免在合闸或承受短路电流时造成相间飞弧故障。
(4) 低压断路器的静触头(上进线端)应与电源引进的导线或母线相连，而接到用电设备的导线或母线应接到下出线端上。
3.2.20.3 接触器类(1) 检查产品的铭牌及线圈上的技术数据是否符合图纸要求。
(2) 接触器触头部分应平整，不应有金属碎屑烧伤的痕迹，触头的接触应紧密，各触头分合闸顺序且正确，触头表面不应有油污。
(3) 大中容量接触器动作时吸合力较大,将对周围怕震的电器产生不利影响,安装时必须考虑,一般将其安装在屏后下部。
(4) 中小容量接触器采用瓦片型接触片压紧导线,接线时一定要把导线压紧。
(5) 接触器灭弧罩与金属器件距离应符合规定要求。
3.2.20.4 熔断器类(1) 用相同电压等级兆欧表测量熔断器底座的绝缘电阻，阻值不小于1M 欧姆。
(2) 选择与孔径相符合的螺钉，紧固时不要用力过大，熔断器底座垫有橡胶衬垫或弹性纸衬垫。
(3) RL1 型熔断器，为保证更换熔断体，旋出瓷帽后螺纹不带电，在接线时电源线接于下接线端即1 号端子，用电设备应接于上接线即2号接线端子。
(4) 接线时一个端子两根导线间应采用铜片隔离并将弹簧垫压平，以减少接触电阻，使其导电性能良好。
3.2.20.5 热继电器安装：热继电器应垂直安装，调整和复位的热继电器元件安装在易于接近的地方；盖板向上，严禁倒装。
热继电器的整定电流选择要与被保护电路的电流相匹配。
3.2.20.6 电力电容器(1) 检查电容器外壳质量，瓷瓶不应有裂纹和缺口,引出线端连接用的垫圈、螺母齐全,充油电容器箱不应有膨胀和漏油现象。
(2) 电容器分层安装,层间距离不小于50mm 。
处在同一水平的电容器间距，制造厂无规定时，间距不小于100mm 。
(3) 电容器必须采用多股软导线连接,且不应使电容器绝缘瓷瓶受力。
(4) 电容器的外壳必须可靠接地。
3.2.20.7 端子的安装:(1) 端子排应无损坏、固定牢固、绝缘良好，便于更换且方便接线，离地距离宜大于350 毫米。
(2) 强、弱电端子应分开布置，当有困难时，应有明显标志并设端子隔开或设加强绝缘隔板。
(3) 电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端子。
试验端子应接触良好。
接线端子应与导线截面匹配，不允许小端子配大截面导线。
3.2.20.8 电流互感器安装(1) 用相同电压等级兆欧表测量互感器绝缘电阻，阻值不小于1M 欧姆。
(2) 用万用表检查二次线圈是否完好,二次线圈不得开路,互感器外壳及二次线圈一端必须接地。
(3) 各相电流互感器的中心线一般应安装在同一平面上，并与开关出线在同一垂直线上，穿心式电流互感器母线应位于孔中心的位置，不应使互感器受到外力，且注意互感器安装方向，不得装反。
3.3 紧固件的使用3.3.1 用以固定元器件及压线紧固螺钉应拧紧，无打滑及损坏镀层现象，并有防松措施，拧紧后螺纹露出螺母或套扣的固定板长度2-5 牙。
不接线的螺钉也应拧紧。
3.3.2 用以与壳体连接的元器件应采用爪型垫片，以保证与壳体接触良好，符合保护电路连续性的要求。
3.4 一次绝缘软母线3.4.1 一次绝缘软母线的选择应满足回路额定电流的要求，其绝缘等级应大于各配电装置的绝缘等级，一般采用黑色铜芯导线。
3.4.2 软母线在配线时应拉紧挺直行线应平直齐牢，整齐美观，尽量减少重叠交叉。
3.4.3 软母线可以在硬母线平弯机上进行弯曲,其弯曲半径不得软母线绝缘直径的三倍,但导线线芯和绝缘都不能损坏.3.4.4 根据铜芯绝缘导线的线芯截面来选择相应的接线鼻，独股线直接连接，不用接线鼻，4伽2以下的BVR线也可以采用线头搪锡的方法而不采用接线鼻。
3.4.5 根据接线鼻的尺寸，用电工刀削去导线两头的绝缘层，误差不超过+（1.5~2 ）伽。
导线削除绝缘层后，在导线芯表面不得有明显的划痕，以免弯曲时导线断裂，削去绝缘层后，应将线芯表面的污物和氧化层除去，以保证接触良好。
3.4.6 将导线线芯插入接线鼻的圆管中，用压模或冷压钳压接，压接牢固，但线芯与接线鼻接触处，不得有明显的变形，然后进行搪锡。
整个导线电阻不大于同样规格长度导线电阻值的110~120% 。
3.4.7 多根绝缘导线并列在接线鼻铜管中压接时，伸入铜管的裸露部分应尽可能短，绝缘处不整齐度小于1伽。
电气工程安装规范
电气工程安装规范一、引言电气工程安装是一项复杂的技术工作，涉及到电力设备的选型、安装和连接等多个环节。
为了确保电气设备的正常运行和人身安全，制定一套适用的电气工程安装规范是必要且重要的。
二、电气设备选型1. 功率因数：根据工程需求，选用功率因数适中的电气设备，以保证电能的有效利用和降低能源浪费。
2. 额定电压：根据供电系统的电压标准，选用额定电压与供电系统匹配的电气设备，以确保设备正常运行，并降低电气设备因电压不匹配而造成的损坏风险。
3. 额定电流：根据负载需求和供电系统能力，选用适当的额定电流的电气设备，以确保电流不超过电气设备的额定负荷，避免设备过载和损坏。
三、电气设备安装1. 安装位置：按照要求确定电气设备的安装位置，在充分考虑设备运行和维护的前提下，避免与其他设备或障碍物相互干扰。
2. 设备固定：对电气设备进行合适的固定，确保设备在运行过程中不会产生震动或松动，以减少设备故障的风险。
3. 连接线路：电气设备之间的连接线路必须按照规定进行安装，确保连接的牢固和可靠，避免电气线路短路或触电等危险情况。
4. 接地保护：对电气设备进行有效的接地保护，以减少设备因电流泄露或其他故障产生的触电风险。
四、电气设备维护1. 定期巡检：定期对电气设备进行巡检，检查设备是否存在松动、腐蚀、磨损等问题，并及时采取维修或更换措施，确保设备正常运行。
2. 清洁保养：定期对电气设备进行清洁保养，清除附着在设备表面的灰尘、油污等杂质，以维持设备的正常散热和运行效率。
3. 绝缘测试：定期对电气设备的绝缘进行测试，确保设备的绝缘性能符合要求，避免因绝缘破损而导致的电气事故发生。
五、安全注意事项1. 操作规程：制定合理的操作规程，指导安装人员进行电气设备的安装和维护，以确保操作的安全和正确性。
2. 安全警示：在场所显眼位置设置安全警示标识，提醒人员注意电气设备的危险性，增强安全意识。
3. 培训教育：对安装和维护电气设备的人员进行必要的培训和教育，提高他们的专业水平和安全意识。
电气安装规范
前言本文根据我公司目前得实际情况, 制订出得符合我公司电气安装方面得文件。
包括: 一般规定、布线规范、元件安装规范及标识规范。
本文得编写就是为保证我公司产品电器得安装质量, 促进施工安装技术得进步。
确保设备安装后得安全运行。
电气安装员应按此标准执行。
也可作为检验电气安装得通用标准。
脏鳕塢億陕锇碱。
1.总则1.1为保证得安装质量, 促进施工安装技术得进步, 确保设备安装后得安全运行, 制定本规范。
1.2本规范适用于交流50HZ额定电压1200V及以下、直流额定电压为1500V及以下且在正常条件下安装与调试试验得通用电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器得安装与验收。
飲镇欄盏顯檜领。
1、3电器得安装, 应按已批准得设计进行施工。
1.4电器得运输、保管, 应符合现行国家有关标准得规定；当产品有特殊要求时, 应符合产品技术文件得要求。
1.5设备到达现场后, 应及时做下列验收检查:1.5.1包装与密封应良好。
1、5.2技术文件应齐全, 并有装箱清单。
1.5、3按装箱清单检查清点, 规格、型号、应符合设计要求；附件、备件应齐全。
1.5.4按本规范要求做外观检查。
1.6施工中得安全技术措施, 应符合国家现行有关安全技术标准及产品技术文件得规定。
1、7设备安装完毕投入运行前, 应做好防护工作。
1、8电器得施工及验收按本规范得规定执行外, 尚应符合国家现行有关标准、规范得规定。
2.一般规定2.1 电器安装前得检查, 应符合下列要求:2.1、1设备铭牌、型号、规格, 应与被控制线路或设计相符。
2.1.2外壳、漆层、手柄应无损伤或变形。
2.1.3内部仪表、灭弧罩、瓷件、胶木电器应无裂纹或伤痕。
2.1.4螺丝应拧紧。
2、1、5具有主触头得低压电器, 触头接触应紧密, 接触两侧得压力应均匀。
牆崗閏蕎痨鹫绞。
2.1.6附件应齐全、完好。
2、2 电器得固定, 应符合下列要求：2、2、1电器根据其不同得结构, 可采用支架、金属板、绝缘板固定。
电气安装规范要求
电气安装规范要求以下是电气安装的一些规范要求，以确保安装的电气设备符合安全标准和操作要求。
1. 电气设备选择- 在选择电气设备时，应根据项目需求、环境条件和安全标准来确定相应的电气设备。
- 所选设备应具备合适的额定电压、额定电流和工作环境温度范围。
2. 电气设备安装- 安装电气设备时，应按照设备制造商提供的安装指南进行操作。
- 所有设备和配件的安装应符合国家电气安装标准和相关法规要求。
- 安装应避免电气设备直接暴露在潮湿、尘土或腐蚀性气体的环境中。
3. 电气线缆安装- 电气线缆的安装应采用合适的线缆槽、绝缘套管或金属管等保护措施。
- 线缆应安装在保护罩或固定托架上，以防止机械损坏。
- 线缆应避免过度拉伸或扭曲，以保证其良好的连接性能和电气绝缘。
4. 电气接线和连接- 所有电气接线和连接应使用合适的电气连接器和绝缘材料。
- 接线应按照电气图纸和接线图进行正确连接，并进行必要的测试和验证。
- 接线点应保持干净、干燥，并注意防止短路和电气火灾的风险。
5. 地线和接地系统- 所有电气设备应具备良好的接地系统，以确保人身安全和设备保护。
- 接地电阻应符合国家标准，并进行定期检查和测试。
- 地线和接地系统应避免与其他电气线路或导体接触。
6. 电气安全检查- 安装完电气设备后，应进行全面的电气安全检查，确保设备的正常运行和安全性。
- 检查包括电气设备的外观、接线、绝缘等方面。
- 各设备和线路应进行必要的标识和标示，以方便维护和故障排查。
以上是电气安装的规范要求，希望能够帮助您进行电气设备的安全安装和运行。
若有任何问题，请及时咨询相关专业人士。
电气安装规范
电气安装规范引言：电气安装是各行业中至关重要的一环，其合理性和规范性直接影响到电力设备的正常运行和使用安全。
在这篇文章中，我们将探讨电气安装的相关规范和标准，从而确保电气设备的高效运行和安全性。
一、电气安装前的准备工作在进行电气安装之前，需要进行一系列的准备工作，以确保安全和顺利进行。
首先是对安装场所的认真检查和评估，包括环境条件、电源供应和设备所需的空间。
其次是准备必要的安装工具和设备，包括导线、插座、开关等，并确保它们符合相关的质量标准。
二、电气设备的选择和安装在选择和安装电气设备时，必须根据工作环境和需求来进行合理的选择。
首先是要确保选用的设备符合国家标准和相应的行业规范，这样才能保证其性能和安全性。
其次是要根据设备的使用要求进行合理的布线和连接，确保电力传输的稳定性和安全性。
三、电气线路的布置在进行电气线路布置时，需要根据不同设备的功率和电压要求进行合理的规划和设计。
首先是要注意线路的长度和功率损耗，确保电能传输的有效性和稳定性。
其次是要避免线路的交叉和干扰，以减少电磁波和噪音的影响。
四、电气绝缘和接地电气绝缘和接地是电气安装中非常重要的一环，它直接关系到人身安全和设备的正常运行。
在进行绝缘和接地工作时，必须按照国家标准和相关规范进行操作。
首先是要确保绝缘材料和接地装置的质量和可靠性，以避免电流漏电和短路等安全隐患。
其次是要进行定期的维护和检查，以确保绝缘和接地装置的有效性和稳定性。
五、电气设备的维护和检修电气设备的维护和检修是保证设备长期正常运行的重要环节。
在进行维护和检修工作时，应按照设备制造商的要求和相关标准进行操作。
首先是要定期对设备进行检查和保养，以确保其性能和安全性。
其次是要根据设备的使用情况和工作环境来制定合理的维护计划和检修方案，以延长设备的寿命和提高其可靠性。
六、电气安装的验收和监督电气安装的验收和监督是保证安装质量和安全性的重要手段。
在进行验收和监督工作时，需要依照相关规范和标准进行操作。
最新GB50303电气安装规范图文解析
•GB50303电气安装规范图
•3
文解析()
2、怎么读规范
规范
条文 条文说明
怎么做？ 为什么？
掌握原理
本规范以黑体字标识和条文为强制性条文，必须严格执行。（主要是安全保护条款）。
本规范用词说明 1 为便于在执行本规范条文时区别对待，对要求严格程度不同的用词说明如下： 1)表示很严格，非这样做不可的用词： 正面词采用“必须”；反面词采用“严禁”； 2)表示严格，在正常情况下均应这样做的用词： 正面词采用“应”；反面词采用“不应”或“不得”； 3)表示允许稍有选择，在条件许可时首先应这样做的用词： 正面词采用“宜”；反面词采用“不宜”； 表示有选择，在一定条件下可以这样做的用词采用“可”。
•GB50303电气安装规范图
•4
文解析()
3、强条解读
3.1.7条款：接地（PE）或接零（PEN）支线必须单独与接地（PE）或接（PEN） 干线相连接，不得串联连接。
（做法：支线与干线单独连接）
•GB50303电气安装规范图
•5
文解析()
3、强条解读
7.1.1条款：电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE） 或接零（PEN）。
2 单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的 接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。
24.1.2 测试接地装置的接地电阻值必须符合设计要求。
•GB50303电气安装规范图
•14
文解析()
4、接地的连接
必须是“可靠连接”。接地的独立连接与串联连接。
1 每套灯具的导电部分对地绝缘电阻值大于2MΩ；

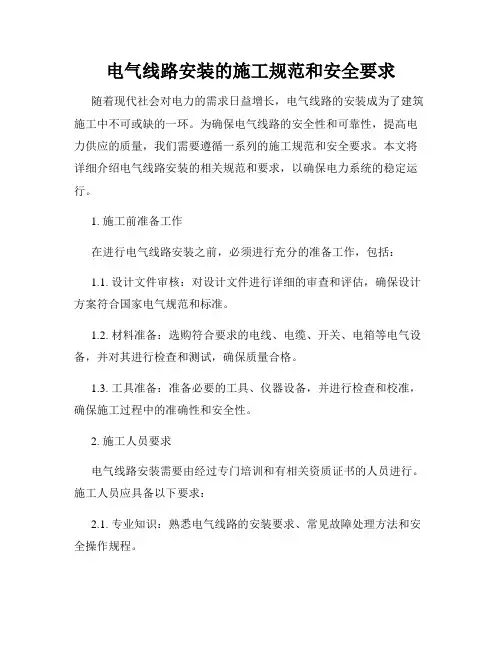

电气线路安装的施工规范和安全要求
