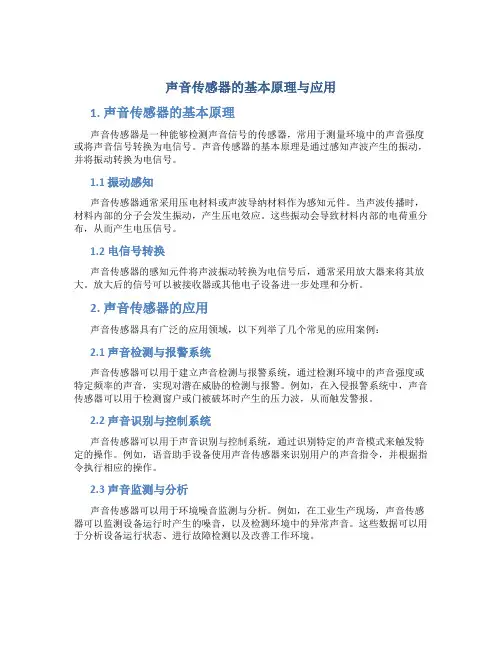

声音传感器的基本原理与应用
声音传感器的基本原理与应用1. 声音传感器的基本原理声音传感器是一种能够检测声音信号的传感器，常用于测量环境中的声音强度或将声音信号转换为电信号。
声音传感器的基本原理是通过感知声波产生的振动，并将振动转换为电信号。
1.1 振动感知声音传感器通常采用压电材料或声波导纳材料作为感知元件。
当声波传播时，材料内部的分子会发生振动，产生压电效应。
这些振动会导致材料内部的电荷重分布，从而产生电压信号。
1.2 电信号转换声音传感器的感知元件将声波振动转换为电信号后，通常采用放大器来将其放大。
放大后的信号可以被接收器或其他电子设备进一步处理和分析。
2. 声音传感器的应用声音传感器具有广泛的应用领域，以下列举了几个常见的应用案例：2.1 声音检测与报警系统声音传感器可以用于建立声音检测与报警系统，通过检测环境中的声音强度或特定频率的声音，实现对潜在威胁的检测与报警。
例如，在入侵报警系统中，声音传感器可以用于检测窗户或门被破坏时产生的压力波，从而触发警报。
2.2 声音识别与控制系统声音传感器可以用于声音识别与控制系统，通过识别特定的声音模式来触发特定的操作。
例如，语音助手设备使用声音传感器来识别用户的声音指令，并根据指令执行相应的操作。
2.3 声音监测与分析声音传感器可以用于环境噪音监测与分析。
例如，在工业生产现场，声音传感器可以监测设备运行时产生的噪音，以及检测环境中的异常声音。
这些数据可以用于分析设备运行状态、进行故障检测以及改善工作环境。
2.4 声音测量与调节声音传感器可以用于测量环境中的声音强度，并根据需求进行调节。
例如，在音频设备中，声音传感器可以用于测量音频信号的强度，以便自动调节音量或实现声音增强等功能。
2.5 声音无线通信声音传感器可以用于声音信号的无线传输。
通过将声音信号转换为电信号，并经过合适的调制与解调处理，可以实现声音的远距离传输。
这种应用可以用于无线电话、无线对讲机等通信设备中。
3. 总结声音传感器是一种能够检测声音信号的传感器，通过感知声波的振动并将其转换为电信号。
声发射传感器工作原理
声发射传感器工作原理
声发射传感器是一种用于测量声音强度的传感器。
其工作原理基于声音的震动性质和声波的传播。
当声波接触到传感器的振膜时，振膜会随之震动。
传感器内部的压电元件或电磁感应元件会将振动转换为电信号。
具体工作原理如下：
1. 压电式传感器：传感器的振膜上覆盖着一层压电材料，如石英或陶瓷。
当振膜受到声波的压力时，压电材料会发生变形，产生电荷。
这种电荷可通过电极传递到电路中，经过放大和滤波后，变成可测量的电压信号。
2. 电磁感应式传感器：传感器的振膜上包裹着一绕组，当振膜受到声波的压力时，绕组中的导线会感受到磁场的变化。
这个变化的磁场通过绕组产生感应电流，进而通过电路放大和滤波，转换为可测量的电压信号。
通常，声发射传感器配备有增益调节器和滤波器，这些设备能够调整传感器的灵敏度和去除不需要的频率成分。
这样，传感器可以适应不同的声音强度范围，并准确地测量声音的频率和强度。
声音传感器的基本原理及应用论文
声音传感器的基本原理及应用论文1. 引言•声音传感器是一种能够感知、记录并转化声音信号的设备。
它将声音信号转化为电信号，并通过外部的电路进行处理和分析。
•声音传感器在很多领域都有广泛的应用，如工业自动化、环境监测、智能家居等。
2. 基本原理声音传感器的基本工作原理如下： - 2.1 振膜感应原理 - 声音传感器通常采用振膜感应原理。
声音传感器中的振膜受到声音波动的刺激，振动膜片产生相应的变形，进而使传感器内部的电压发生变化。
- 2.2 动圈感应原理 - 动圈感应原理是另一种常见的声音传感器工作原理。
动圈传感器由一个用绝缘漆包线绕成的线圈和一个装有磁铁的振动片组成。
当振动片受到声音波动的刺激时，线圈内的电流也会发生变化。
3. 应用领域声音传感器在各个领域都有广泛的应用，以下是几个常见的领域： - 3.1 工业自动化 - 声音传感器可以用于检测机器设备的声音异常，如轴承的噪声、电机的异常声音等。
通过监测噪声，可以提前预警并排除故障，提高生产效率。
- 3.2 环境监测 - 声音传感器可以用于监测环境中的噪声污染。
它可以帮助监测噪声水平，评估噪声对环境和人体健康的影响，并采取相应的措施进行调节。
- 3.3 智能家居 - 声音传感器可以与智能家居系统集成，用于语音控制家居设备。
用户可以通过语音指令来控制灯光开关、调节空调温度等。
4. 声音传感器的性能指标声音传感器的性能指标直接影响其应用效果，以下是几个常见的指标： - 4.1 频率响应 - 声音传感器的频率响应范围决定了其能够感知声音的范围。
一般来说，频率响应范围越广泛，声音传感器的性能越好。
- 4.2 灵敏度 - 声音传感器的灵敏度表示它对声音的感知能力。
灵敏度越高，声音传感器对声音的感知能力越强。
-4.3 信噪比 - 声音传感器的信噪比表示在感知声音时产生的信号与噪声之间的比例关系。
信噪比越高，传感器的性能越好。
5. 声音传感器的发展趋势声音传感器在技术发展的推动下，不断提高其性能和应用范围，以下是几个发展趋势： - 5.1 小型化 - 随着微电子技术的发展，声音传感器越来越小型化，逐渐融入到各种小型设备中，如智能手机、智能手表等。
声发射传感器原理、使用、型号分类、校准大全
声发射传感器全介绍/目录声发射概述声发射传感器基础常用型号介绍声发射传感器使用其他问题压电陶瓷在受力产生变形时，其表面出现电荷，这种现象称为压电效应。
常用声发射传感器的工作原理，就是基于晶体元件的压电效应，将声发射波引起的被检件表面振动转换为电压信号，送入信号处理器，完成信号处理过程。
声发射传感器作为接收信号的敏感元件，在声发射系统中起到一个至关重要的桥梁作用。
传感器的谐振频率、本体噪音、温度稳定性、多传感器一致性等都会对信号的采集有着影响。
●谐振式声发射传感器一般由壳体、耦合面、压电元件、连接导线及接线端子组成；宽带型加入阻尼材料抑制部分谐振；内置放大型加入一个前置放大器；差动型有两压电元件组成；●将压电元件的负电极面用导电胶粘贴在底座上，另一面焊出一根很细的引线与高频插座的芯线连接，外壳接地；差动型采用对称的两压电元件，通过差分放大器消除共模信号；●压电元件通常采用锆钛酸铅陶瓷晶片，起到声电转换作用；耦合面起到绝缘和保护压电陶瓷的作用；金属外壳对电磁干扰起屏蔽作用；谐振式传感器宽带型传感器前置放大传感器差动型传感器常规类型声发射传感器定制声发射传感器差分型声发射传感器内置前放型声发射传感器小型声发射传感器超小型声发射传感器宽带型声发射传感器120dB高灵敏度声发射传感器空气耦合传感器高温、低温传感器防水绝缘型声发射传感器校准用可溯源声发射传感器传感器的选择应根据使用场景和被检测声发射信号来确定。
首先是了解检测声发射的频率范围和幅度范围，然后选择对有效声发射信号灵敏的传感器。
常用频率推荐：金属检测100-300kHz ，推荐型号AE144S/PXR15岩石/混凝土检测30-60kHz ，推荐型号AE503S/PXR04复合材料检测300kHz 以上，推荐型号AE304S/PXR30 局放检测，推荐型号AE503D 差动型声发射传感器确定尺寸、温度等必要条件用宽带型传感器测得信号频率段选用相对频率的谐振式传感器选型步骤A B C声发射传感器常见参数谐振频率：传感器对外部信号发生共振现象时的信号频率，传感器对该点的频率最灵敏。
声发射传感器的原理、分类、结构及特性
Your Partner in Acoustic Emission声发射传感器Acoustic Emission Sensor一、声发射传感器的原理二、声发射传感器的分类三、压电声发射传感器的结构四、压电声发射传感器的特性五、声发射传感器的选择六、声发射传感器的使用及注意事项声发射传感器（AE Sensor ）的作用是接收材料或结构内部的声发射信号。
压力容器、储罐、热交换器、管道、反应器、航空推进器、核电站的设备等许多类型的结构都可以用声发射进行监测。
在所有的应用中，声发射传感器是连接结构与声发射仪之间的桥梁，所以，声发射传感器的性能对测试是非常重要的。
图1.1声发射检测系统的结构下面就声发射传感器的原理、分类、结构以及校准等方面进行综述，希望对大家认识了解和选择声发射传感器有一定的帮助。
一、声发射传感器的原理传感器将声发源在被探测物体表面产生的机械振动转换为电信号, 它的输出电压V(t,x)是表面位移波U(x,t)和它的响应函数T(t)的卷积: V(t,x)=U(t,x)T(t) 理想的传感器应该能同时测量样品表面位移(或速度)的纵向和横向分量,在整个频谱范围内(0～100MHz 或更大)能将机械振动线性地转变为电信号, 并具有足够的灵敏度以探测很小的位移(通常要求≤10-14m)。
目前人们还无法制造上述这种理想的传感器，现在应用的传感器大部分由压电元件组成，压电元件通常采用锆钛酸铅、钛酸铅、钛酸钡等多晶体和铌酸锂、碘酸锂等单晶体，其中，锆钛酸铅接收灵敏度高，是声发射传感器常用压电材料。
铌酸锂晶体居里点高达1200℃，常用作高温传感器。
Your Partner in Acoustic Emission二、声发射传感器的分类传感器是声发射检测系统的重要部分，是影响系统整体性能重要因素。
传感器设计不合理，或许使得接受到的信号和希望接受到的声发射信号有较大差别，直接影响采集到的数据真实度和数据处理结果。
声纹振动加速度传感器原理
声纹振动加速度传感器原理1.引言1.1 概述声纹振动加速度传感器是一种广泛应用于工程领域的传感器，用于测量物体在空间中的振动加速度。
它通过感知物体的振动运动，将振动信号转化为电信号，从而实现对物体振动特性的监测与分析。
声纹振动加速度传感器具有灵敏度高、频率范围宽、稳定可靠等特点，被广泛应用于结构健康监测、机械故障诊断、地震预警等领域。
它能够实时监测和记录物体的振动状态，为工程师和科研人员提供重要的参考依据，帮助他们分析物体振动的原因和影响。
与其他传感器相比，声纹振动加速度传感器具有较高的信号灵敏度，能够捕捉微小的振动信号。
这使得它在许多复杂环境中都能正常工作，如高温、高压、高速等极端条件下。
同时，它还具有较快的响应速度和良好的线性特性，在测量过程中能够保持较高的精度。
声纹振动加速度传感器的工作原理是基于牛顿第二定律和质量弹簧阻尼系统的振动原理。
当物体受到外力作用或本身振动时，传感器内部的质量块将随之产生相应的加速度。
利用质量块与压电材料之间的相互作用，声纹振动加速度传感器可以将振动信号转化为电信号，通过电路传输和处理，最终得到物体振动的相关参数，如加速度、速度和位移等。
总之，声纹振动加速度传感器是一种重要的工程测量工具，它能够准确地反映物体的振动状态，并为工程师提供重要的参考数据。
随着科技的进步和应用领域的不断扩大，声纹振动加速度传感器将在更多的领域发挥重要作用，推动工程技术的发展和进步。
1.2文章结构文章结构部分的内容可以包括以下内容：文章的结构对于读者来说非常重要，它可以帮助读者更好地理解文章的内容和逻辑关系。
本文将按照以下结构组织：2.正文2.1 声纹振动加速度传感器的基本原理2.2 声纹振动加速度传感器的工作原理在正文部分，我们将逐步介绍声纹振动加速度传感器的原理和工作机制，旨在让读者对其有一个全面而深入的了解。
首先，在2.1节中，我们将介绍声纹振动加速度传感器的基本原理。
这部分将解释传感器的设计思路、结构和主要组成部分。
声发射传感器的种类
声发射传感器的种类声发射传感器是一种能够测量机器或设备发出的声音或声波的设备。
声发射传感器可以广泛应用于各种领域，例如物体的检测、故障检测和安全检测等领域。
在实际应用中，根据不同的应用场景和需求，声发射传感器可以分为以下几类。
1. 弹性波声发射传感器弹性波声发射传感器是一种常用的非破坏性检测设备，主要用于检测钢结构、混凝土结构、航空航天结构等的损伤、裂缝、疲劳等缺陷。
该传感器通过检测材料引起的弹性波反馈信号来确定材料本身的缺陷。
弹性波声发射传感器主要包括压电式、磁电式、电阻应变式、磁致伸缩式等不同类型的传感器。
其中，压电式传感器和磁电式传感器是应用最广泛的两种传感器。
2. 超声波声发射传感器超声波声发射传感器是一种能够观测超声波的设备，主要用于声学中的非破坏性材料评估中。
该传感器可以用来检测材料的温度、压力、震动等方面的变化。
超声波声发射传感器和弹性波声发射传感器不同，超声波声发射传感器使用的是准直型和聚焦型的传感器，能够在误差较小的情况下得到更加准确的数据。
3. 红外线声发射传感器红外线声发射传感器是一种非接触的传感器，它可以通过检测物体表面温度的变化来判断物体的状态和位置。
该传感器广泛应用于人体检测、智能家电、安全监控等领域。
在红外线声发射传感器的工作过程中，传感器会发射出一些红外线光束，然后观测反射回来的光束的强度变化、相位变化和其他性质的变化，以判断物体的状态和位置。
4. 摆式声发射传感器摆式声发射传感器是一种用来检测高速旋转机械叶片和轴承故障的传感器。
它能够通过检测机械故障引起的声波信号来判断机械的状况。
摆式声发射传感器是通过特殊的轴承和传感器装置来实现测量的。
传感器通过检测不同频率和振动强度的振动信号来判断机械的状况。
5. 环境声发射传感器环境声发射传感器是一种用于检测环境声音的传感器。
它可以检测分贝、频率和时间等方面的变化，并将这些变化转换成电信号输出。
环境声发射传感器经常用于城市环境指数、交通和企业噪声检测、影院声效技术等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈声发射振动复合传感器
随着全球经济和自动化工业的迅速发展，人们对设备故障特别是轴承类的故障诊断也日益重视起来了。
为满足客户对旋转仪器轴承异常的精准诊断，单一的依靠振动信号或声信号分析，是很难兼顾轴承的多种异常情况的。
为此，市面上开始着手研发出了可同时分析机械设备的振动信号和声信号的复合型传感器。
初期的复合型传感器主要有2种类型，下面以A、B来举例说明。
A型、B
A型是在被测物表面不同的2个位置分别放置声发射(AE)传感器和加速度(ACC)传感器，它虽能一定程度采集到被测物的声信号和振动信号，但由于采集点位置不同，结果往往会有比较大的误差。
B型是将声发射(AE)单元和加速度(ACC)单元组装到一个大的传感器内部。
优点是尽可能同时采集到同一位置的声信号和振动信号，但因采集单元仍是独立个体，故综合分析整体信号时兼容性和误差性还是避免不了的。
如何将A、B型传感器进一步优化是很多传感器研究开发者的重大课题。
日本富士陶瓷早在1999年就与日本多家知名研究院校共同探讨研发了一款可同时检测振动和声发射信号的独立单一的复合传感器。
那复合传感器的内部构造又是怎样的呢？首先让我们分开看一下加速度传感器和声发射传感器的内部结构吧。
a.加速度传感器内部结构
b. 宽带型声发射传感器内部结构
复合传感器就是结合a、b各自的特点，将宽带型声发射传感器的阻尼(减震)材料作为负荷重量的材料引入到压电型加速度传感器的结构中。
在振动范围的频率（几Hz～50kHz）中减震材料作为负荷重量发挥加速度传感器的功能，在声发射范围的高频（100～650kHz）中减震材料就作为宽带型声发射传感器来运行，
从而实现了振动和声发射同时采集的复合传感器。
AE AE AC C
针对机械设备特别是旋转轴承的异常诊断，复合传感器可以同时检测出振动和声信号，以此来达到建立低成本、高信赖性的初期异常诊断系统的目的。
最后简单给大家推荐一款复合传感器HS-10A-11M2。
复合传感器HS-10A-11M2的内部结构
复合传感器HS-10A-11M2的外观图
复合传感器HS-10A-11M2的响频曲线
复合传感器HS-10A-11M2的技术参数。
