声发射传感器的原理
声发射传感器的原理、分类、结构和校准
记得前段时间有人问声发射传感器相关的问题的,现贴这篇文章，涵盖
了声发射传感器的原理、分类、结构和校准方法，希望能解答其疑惑.声发射传感器的作用是接收材料或结构内部的声发射信号。
压力容器、
储罐、热交换器、管道、反应器、航空推进器、核电站的设备等许多类
型的结构都可以用声发射进行监测。
在所有的应用中，声发射传感器是连接结构与声发射仪之间的桥梁，所以，声发射传感器的性能对测试是非常重要的。
下面就声发射传感器的原理、分类、结构以及校准等方面进行综述，希望对大家认识了解和选择声发射传感器有一定的帮助。
1、声发射传感器的原理
传感器将声发源在被探测物体表面产生的机械振动转换为电信号, 它的输出电压V(t,x)是表面位移波U(x,t)和它的响应函数T(t)的卷积:
T(t) V(t,x)=U(t,x)
理想的传感器应该能同时测量样品表面位移(或速度)的纵向和横向分量,
在整个频谱范围内(0～100MHz或更大)能将机械振动线性地转变为电信
号, 并具有足够的灵敏度以探测很小的位移(通常要求≤10-14m)。
目前人们还无法制造上述这种理想的传感器，现在应用的传感器大部分
由压电元件组成，压电元件通常采用锆钛酸铅、钛酸铅、钛酸钡等多晶
体和铌酸锂、碘酸锂等单晶体，其中，锆钛酸铅（PZT－5）接收灵敏
度高，是声发射传感器常用压电材料。
铌酸锂晶体居里点高达1200℃，
常用作高温传感器。
传感器的特性包括：频响宽度、谐振频率、幅度灵敏度，这些特性受许
多因素的影响，包括：①晶片的形状、尺寸及其弹性和压电常数；②晶
片的阻尼块及壳体中安装方式；③传感器的耦合、安装及试件的声学特
性。
压电晶片的谐振频率（f）与其厚度（t）的乘积为常数，约等于0.5倍波
速（V），即f•t＝0.5V，可见，晶片的谐振频率与其厚度成反比。
2、声发射传感器的分类
人们根据不同的检测目的和环境制造了不同性能和不同结构的传感器。
(1) 高灵敏度谐振式传感器: 谐振式高灵敏度传感器是声发射检测中使用最普遍的一种, 这种传感器具有很高的灵敏度, 可探测的最小位移可达到10-14m, 但它们的响应频率范围很窄, 且共振频率一般都位于50至1000KHz之间。
(2) 宽频带传感器: 传感器的幅频特性与其压电元件的厚度有关, 宽频带传感器一般是由多个不同厚度的压电元件组成, 这种传感器的操作频率一般为几十KHz到几MHz, 适合探测声发射源频率很丰富的材料, 但其缺点是灵敏度比谐振式的要低。
但其频响曲线非常平坦，很适合做波形分析用。
典型产品有日本富士的AE1045S宽带传感器。
(3) 切变波传感器: 目前声发射检测所普遍使用的基本上都是纵波传感器, 它们只能接收厚度方向的振动分量。
切变波传感器是专门用来探测材料表面水平方向的切变振动分量的传感器, 而且具有一定的方向性。
(4) 二分量传感器: 在材料表面一点上能同时获得一个纵向振动分量和一个切变振动分量, 或是两个相互垂直的切变振动分量的传感器。
(5) 三分量传感器: 在材料表面一点上能同时获得一个纵向振动和两个相互垂直的切变振动的传感器。
(6) 差动传感器: 由两个正负极差接的压电元件组成, 输出相应变化的差动信号。
其抗共模干扰能力强，适合噪声来源复杂的现场使用。
(7) 电容传感器：这是一种直流偏置的静电式传感器，用它可以测量试件表面的垂直位移，所以也是一种位移传感器。
由于它在很宽的频率范围内具有平坦的响应特性，因此可用于声发射信号的频谱分析和传感器标定。
缺点是灵敏度不够高。
(8) 锥形传感器: 这种传感器采用NBS型的锥形探头, 灵敏度很高, 频谱相应也很宽。
(9) 低频拟制传感器：它具有低频拟制能力，但对于表面波声发射信号有接近一般传感器的灵敏度。
(10) 光学传感器：它应用Michelson干涉仪的原理, 以相干长度十分大的激光的干涉来测量弹性波引起样品表面的垂直位移，它不与样品直接接触，因此具有很宽的通频带，并且可以绝对标定，但由于受波长所限，且本底噪音不易消除，其探测灵敏度不高。
(11) 微型传感器: 微型传感器具有小巧的外形结构，适合探测小型试件的声发射。
但由于压电元件小，灵敏度较低。
(12) 高温传感器：这种传感器适合在高温环境下长时间工作，要求压电元件具有高温稳定性能，它的Curie温度远高于使用温度。
目前商品高温传感器的使用温度范围为-200～+540℃。
(13) 磁吸附传感器: 它可以直接吸附在铁磁材料的检测对象上，达到充分接触耦合的目的。
由于切变波传感器不能采用油耦合，所以它常
采用磁吸附传感器的结构。
(14) 前放内置式传感器: 这种传感器将声发射信号的前置放大器与压电元件一起置入探头的不锈钢外壳中, 因此具有最好的抗电磁干扰能力,而且传感器的灵敏度不受影响。
这种传感器在现场检测中使用十分方便。
(15) 潜水传感器: 这种传感器仍采用前放内置式结构，但经过密封防水处理，可以在水中对构件进行声发射检测。
(16) 可转动传感器: 这种传感器采用干耦合旋转式结构, 在生产过程中,在传感器位置固定的情况下对移动的工件进行连续监测。
(17) 单向传感器: 这种传感器只对一个方向传播的声发射波敏感, 而对与之垂直的另一个方向传播的声发射信号拟制。
因此适合桥梁的声发射检验并排除道路上噪音的干扰。
(18) 空气耦合传感器: 这种传感器以空气为耦合剂, 中心频率一般
为20KHz, 最适合在非接触情况下进行在用压力容器的泄漏监测。
3、压电型声发射传感器的结构
常用的压电型谐振传感器的结构形式见下图，a为单端输出式，b为差动输出式。
[IMG]/tech/upload/pztaesensor.JPG[/IMG]
a）单端式 b）差动式
压电元件多采用锆钛酸铅陶瓷晶片（PZT一5），起着声电转换作用。
两表面镀上5～19um厚的银膜，起着电极作用。
陶瓷保护膜，起着保护晶片及传感器与被检体之间的电绝缘作用。
金属外壳对电磁干扰起着屏蔽作用。
导电胶，起着固定晶片与导电的作用。
在差动式传感器中，正负极差接而成的两个晶片，可输出差动信号，起着抑制共模电噪声的作用。
传感器材料选择，还应考虑诸如温度、腐蚀、核辐射、压力等检测环境因素。
4、声发射传感器的校准
声发射传感器的校准分为绝对灵敏度校准和相对灵敏度校准。
绝对灵敏度校准，是声发射定性定量分析、二级标准传感器选择所不可缺少的环节，有表面波脉冲法和互易法两种。
绝对灵敏度（M），一般用在一定频率下，传感器的输出电压（V）与表面垂直位移速度（m/s）之比来表示，其单位为：V/（m•s-1）。
（1）表面波脉冲法在半无限体钢制试块表面上，以铅笔芯或玻璃细管的断裂作为阶跃力点源，如测得标准电容位移传感器和待效传感器对表
面波脉冲的响应，则即可按定义算出绝对灵敏度。
该校准方法已纳入ASTM标准[6]，在100kHz～1MHz频率内，校准的不确定度可达±5%（90%置信度）。
国内也已建立起此类校准系统，传感器灵敏度校准曲线一例见下图。
[IMG]/tech/upload/pztaesensorwave.JPG[/IMG]
表面波脉冲法，操作不便，但与检测实际相近，除了一般传感器校准外，还可用于二级标准传感器的校准。
（2）互易法根据传感器的机电变换的可逆性原理，在半无限体试块表面上，只要比较一组同类传感器之间的电气特性，即可测出绝对灵敏度。
此法不需直接测量表面的法向位移，因而操作较简便，但是，每次校准需提供三个同类待校传感器。
该方法已纳入日本无损检测协会标准，在50kHz～1MHz频率内，可提供表面波和纵波灵敏度。
声发射传感器相对灵敏度校准
在批量检测中，需要一种简便而经济的相对校准方法，以比较传感器灵敏度的变化。
此类方法只提供传感器对模拟源的相对幅度或频率响应。
常用的对接法，一般由小型试块、以扫频仪为激励源的超声传感器（谐振频率大于2.5MHz）及电压表构成，可用来比较传感器的频率响应。
作为一简便的方法，可由小型试块、电脉冲发生器、声发射仪等构成。
用声发射仪记录传感器对模拟信号的响应幅度，也可与已知灵敏度的标准传感器作比较，其原理如下图所示。
[IMG]/tech/upload/pztaesensorcall.JPG[/IMG]
用户可根据需求来选择合适的声发射传感器，一般工程现场检测可选用谐振式传感器，可获得较高的灵敏度，购买成本上也比较经济。
实验室研究一般选用宽带传感器，因宽带传感器频响曲线平坦，对不同频率段的信号可获得一致的响应。
对于特殊环境下的使用可以选择防水型、低温、高温等传感器。
声音传感器原理
声音传感器原理声音传感器是一种能够感知声音并将声音信号转化为电信号的传感器。
它在日常生活中有着广泛的应用，包括语音识别、噪声监测、声音控制等领域。
声音传感器的原理是基于声波的传播和接收，下面将详细介绍声音传感器的原理和工作方式。
首先，声音传感器的原理是基于声波的传播。
声波是一种机械波，它是由声源振动产生的，通过介质传播而产生的一种能量传播形式。
当声源振动时，周围的介质会产生压缩和稀疏，从而形成声波。
声波在空气、水等介质中传播，当它遇到传感器时，会使传感器产生微小的振动。
其次，声音传感器的工作方式是利用声波的振动来产生电信号。
传感器内部通常包含一个振膜和一个电容板，当声波振动传入时，振膜会随之振动，从而改变电容板之间的距离，导致电容的变化。
这种电容的变化会被转换成电信号输出，然后通过放大和处理电路，最终转化为可用的声音信号。
另外，声音传感器的原理还涉及声音信号的采集和处理。
声音传感器可以将声音信号转化为电信号，但这只是一个初始的步骤。
电信号还需要经过放大、滤波、模数转换等处理，才能得到清晰、准确的声音信号。
这些处理过程可以使声音传感器适应不同的环境和需求，提高信号的质量和稳定性。
最后，声音传感器的原理也与声音信号的传输和应用密切相关。
一旦声音信号被转化为电信号，它就可以通过导线、无线等方式传输到其他设备进行进一步处理和应用。
比如，声音传感器可以与语音识别系统配合，实现语音指令的识别和执行；也可以与噪声监测系统配合，实现环境噪声的监测和控制。
综上所述，声音传感器的原理是基于声波的传播和接收，利用声波的振动产生电信号，并经过处理和传输实现各种应用。
了解声音传感器的原理不仅有助于我们更好地使用和维护它，还可以启发我们设计更加高效、稳定的声音传感系统。
希望本文能够对您有所帮助。
声发射传感器工作原理
声发射传感器工作原理
声发射传感器是一种用于测量声音强度的传感器。
其工作原理基于声音的震动性质和声波的传播。
当声波接触到传感器的振膜时，振膜会随之震动。
传感器内部的压电元件或电磁感应元件会将振动转换为电信号。
具体工作原理如下：
1. 压电式传感器：传感器的振膜上覆盖着一层压电材料，如石英或陶瓷。
当振膜受到声波的压力时，压电材料会发生变形，产生电荷。
这种电荷可通过电极传递到电路中，经过放大和滤波后，变成可测量的电压信号。
2. 电磁感应式传感器：传感器的振膜上包裹着一绕组，当振膜受到声波的压力时，绕组中的导线会感受到磁场的变化。
这个变化的磁场通过绕组产生感应电流，进而通过电路放大和滤波，转换为可测量的电压信号。
通常，声发射传感器配备有增益调节器和滤波器，这些设备能够调整传感器的灵敏度和去除不需要的频率成分。
这样，传感器可以适应不同的声音强度范围，并准确地测量声音的频率和强度。
声发射的基本原理、特点及应用
声发射的基本原理、特点及应用声发射的基本原理声发射检测的原理，从声发射源发射的弹性波最终传播到达材料的表面，引起可以用声发射传感器探测的表面位移，这些探测器将材料的机械振动转换为电信号，然后再被放大、处理和记录。
固体材料中内应力的变化产生声发射信号, 在材料加工、处理和使用过程中有很多因素能引起内应力的变化，如位错运动、孪生、裂纹萌生与扩展、断裂、无扩散型相变、磁畴壁运动、热胀冷缩、外加负荷的变化等等。
人们根据观察到的声发射信号进行分析与推断以了解材料产生声发射的机制。
声发射检测的主要目的是：①确定声发射源的部位；②分析声发射源的性质；③确定声发射发生的时间或载荷；④评定声发射源的严重性。
一般而言，对超标声发射源，要用其它无损检测方法进行局部复检，以精确确定缺陷的性质与大小。
声发射技术的特点声发射检测方法在许多方面不同于其它常规无损检测方法，其优点主要表现为：(1) 声发射是一种动态检验方法，声发射探测到的能量来自被测试物体本身，而不是象超声或射线探伤方法一样由无损检测仪器提供；(2) 声发射检测方法对线性缺陷较为敏感，它能探测到在外加结构应力下这些缺陷的活动情况，稳定的缺陷不产生声发射信号；(3) 在一次试验过程中，声发射检验能够整体探测和评价整个结构中缺陷的状态；(4) 可提供缺陷随载荷、时间、温度等外变量而变化的实时或连续信息，因而适用于工业过程在线监控及早期或临近破坏预报；(5) 由于对被检件的接近要求不高，而适于其它方法难于或不能接近环境下的检测，如高低温、核辐射、易燃、易爆及极毒等环境；(6) 对于在役压力容器的定期检验，声发射检验方法可以缩短检验的停产时间或者不需要停产；(7) 对于压力容器的耐压试验，声发射检验方法可以预防由未知不连续缺陷引起系统的灾难性失效和限定系统的最高工作压力；(8) 由于对构件的几何形状不敏感，而适于检测其它方法受到限制的形状复杂的构件。
由于声发射检测是一种动态检测方法，而且探测的是机械波，因此具有如下的特点：(1) 声发射特性对材料甚为敏感，又易受到机电噪声的干扰，因而，对数据的正确解释要有更为丰富的数据库和现场检测经验；(2) 声发射检测，一般需要适当的加载程序。
声发射传感器原理、使用、型号分类、校准大全
声发射传感器全介绍/目录声发射概述声发射传感器基础常用型号介绍声发射传感器使用其他问题压电陶瓷在受力产生变形时，其表面出现电荷，这种现象称为压电效应。
常用声发射传感器的工作原理，就是基于晶体元件的压电效应，将声发射波引起的被检件表面振动转换为电压信号，送入信号处理器，完成信号处理过程。
声发射传感器作为接收信号的敏感元件，在声发射系统中起到一个至关重要的桥梁作用。
传感器的谐振频率、本体噪音、温度稳定性、多传感器一致性等都会对信号的采集有着影响。
●谐振式声发射传感器一般由壳体、耦合面、压电元件、连接导线及接线端子组成；宽带型加入阻尼材料抑制部分谐振；内置放大型加入一个前置放大器；差动型有两压电元件组成；●将压电元件的负电极面用导电胶粘贴在底座上，另一面焊出一根很细的引线与高频插座的芯线连接，外壳接地；差动型采用对称的两压电元件，通过差分放大器消除共模信号；●压电元件通常采用锆钛酸铅陶瓷晶片，起到声电转换作用；耦合面起到绝缘和保护压电陶瓷的作用；金属外壳对电磁干扰起屏蔽作用；谐振式传感器宽带型传感器前置放大传感器差动型传感器常规类型声发射传感器定制声发射传感器差分型声发射传感器内置前放型声发射传感器小型声发射传感器超小型声发射传感器宽带型声发射传感器120dB高灵敏度声发射传感器空气耦合传感器高温、低温传感器防水绝缘型声发射传感器校准用可溯源声发射传感器传感器的选择应根据使用场景和被检测声发射信号来确定。
首先是了解检测声发射的频率范围和幅度范围，然后选择对有效声发射信号灵敏的传感器。
常用频率推荐：金属检测100-300kHz ，推荐型号AE144S/PXR15岩石/混凝土检测30-60kHz ，推荐型号AE503S/PXR04复合材料检测300kHz 以上，推荐型号AE304S/PXR30 局放检测，推荐型号AE503D 差动型声发射传感器确定尺寸、温度等必要条件用宽带型传感器测得信号频率段选用相对频率的谐振式传感器选型步骤A B C声发射传感器常见参数谐振频率：传感器对外部信号发生共振现象时的信号频率，传感器对该点的频率最灵敏。
声发射传感器原理
声发射传感器原理嘿，朋友们！今天咱来唠唠声发射传感器原理这个有意思的玩意儿。
你说这声发射传感器啊，就好像是一个超级敏锐的小耳朵。
咱平时说话、做事发出的各种声音，它都能捕捉到呢！它就像是一个不知疲倦的小卫士，时刻站岗放哨。
想象一下，在一个大工厂里，各种机器都在轰轰隆隆地运转着，要是哪里出了点小毛病，发出了异常的声音，声发射传感器就能第一时间察觉到。
这就好比你在人群中，一下子就能听出你熟悉的朋友的声音一样。
它的工作原理呢，其实也不难理解。
当材料内部发生变化，比如出现了裂缝或者变形啥的，就会有声波产生。
这时候声发射传感器就开始发挥作用啦，它能把这些声波给抓住，然后转换成电信号。
这就像是一个神奇的转换器，把声音变成了能被我们看懂的数据。
你看啊，这声发射传感器是不是特别神奇？它就像是一个隐藏在幕后的小英雄，默默守护着各种设备的安全运行。
而且哦，它的应用范围那可广了去了。
在很多领域都能看到它的身影呢！比如在桥梁监测中，它能监测到桥梁结构的细微变化，要是有啥不对劲的，就能及时提醒人们注意。
这就像是给桥梁请了个私人医生一样。
在航空航天领域呢，它也能发挥大作用。
飞机上的各种部件那么多，要是有个小毛病没发现，那可不得了。
有了声发射传感器，就等于多了一双敏锐的眼睛，能随时盯着这些部件的状态呢。
咱平时生活中也能用到它呀！比如你家里的一些电器设备，要是能装上声发射传感器，那是不是感觉更安全更放心啦？总之，声发射传感器原理虽然听起来有点高深莫测，但其实理解起来也不难嘛。
它就像是我们生活中的一个好帮手，默默地为我们服务着。
难道不是吗？我们应该好好珍惜这个神奇的小玩意儿，让它为我们的生活和工作带来更多的便利和安全呀！你们说是不是这个理儿？。

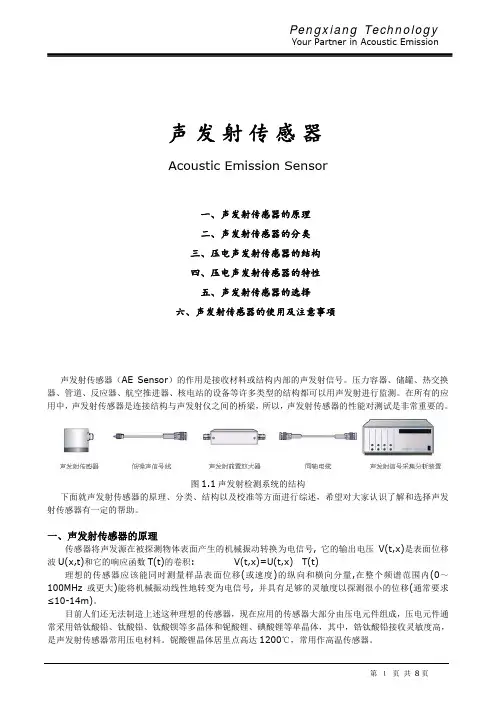

声发射传感器的原理、分类、结构及特性
Your Partner in Acoustic Emission声发射传感器Acoustic Emission Sensor一、声发射传感器的原理二、声发射传感器的分类三、压电声发射传感器的结构四、压电声发射传感器的特性五、声发射传感器的选择六、声发射传感器的使用及注意事项声发射传感器（AE Sensor ）的作用是接收材料或结构内部的声发射信号。
压力容器、储罐、热交换器、管道、反应器、航空推进器、核电站的设备等许多类型的结构都可以用声发射进行监测。
在所有的应用中，声发射传感器是连接结构与声发射仪之间的桥梁，所以，声发射传感器的性能对测试是非常重要的。
图1.1声发射检测系统的结构下面就声发射传感器的原理、分类、结构以及校准等方面进行综述，希望对大家认识了解和选择声发射传感器有一定的帮助。
一、声发射传感器的原理传感器将声发源在被探测物体表面产生的机械振动转换为电信号, 它的输出电压V(t,x)是表面位移波U(x,t)和它的响应函数T(t)的卷积: V(t,x)=U(t,x)T(t) 理想的传感器应该能同时测量样品表面位移(或速度)的纵向和横向分量,在整个频谱范围内(0～100MHz 或更大)能将机械振动线性地转变为电信号, 并具有足够的灵敏度以探测很小的位移(通常要求≤10-14m)。
目前人们还无法制造上述这种理想的传感器，现在应用的传感器大部分由压电元件组成，压电元件通常采用锆钛酸铅、钛酸铅、钛酸钡等多晶体和铌酸锂、碘酸锂等单晶体，其中，锆钛酸铅接收灵敏度高，是声发射传感器常用压电材料。
铌酸锂晶体居里点高达1200℃，常用作高温传感器。
Your Partner in Acoustic Emission二、声发射传感器的分类传感器是声发射检测系统的重要部分，是影响系统整体性能重要因素。
传感器设计不合理，或许使得接受到的信号和希望接受到的声发射信号有较大差别，直接影响采集到的数据真实度和数据处理结果。
声波传感器工作原理
声波传感器工作原理
声波传感器是一种利用声波的传播和接收来检测物体位置、距离和形状等信息的装置。
它主要通过发射声波信号，并接收回波信号来实现测距和测量的功能。
传感器的工作原理如下：首先，传感器通过发射器产生一个声波信号，这个信号经过传感器的震动元件被转换成机械振动，并以声波的形式传播出去。
当声波遇到目标物体时，一部分声波被目标物体吸收或反射，形成回波。
然后，传感器的接收器接收并转换回波信号，将其转化为电信号。
接收器一般采用压电材料或共振腔等结构，将声波能量转化为电能。
同时，接收器会进行信号放大和滤波等处理，以提高信号的质量和稳定性。
最后，传感器将接收到的电信号传递给计算机或其他电子设备进行处理。
根据信号的延迟、频率变化或振幅等特征，可以计算出目标物体的位置、距离和形状等信息。
总的来说，声波传感器工作原理是通过发射声波信号并接收回波信号，通过处理这些信号来获取目标物体的相关信息。
这种技术在距离测量、无线通讯、石油勘探和医学影像等领域有广泛应用。
声发射传感器
凯赛尔效应
凯赛尔效应是德国学者凯赛尔在1963年研究金
属声发射特性时发现的。材料被重新加载期间，在
应力值达到上次加载最大应力之前不产生声发射信 号。多数金属材料和岩石中，可观察到明显的凯赛 尔效应。
费利西蒂效应
在重复加载前，如产生新裂纹或其它可逆声发射机制，凯赛尔 效应则会消失。 材料重复加载时，重复载荷到达原先所加最大载荷前发生明显 声发射的现象，称为费利西蒂效应，也可以认为是反凯赛尔效应。 重复加载时的声发射起始载荷P1对原先最大载荷P2之比P1/P2, 称为费利西蒂比。
半无限体自由表面：（如薄板）
在固体介质中，声发射源处同时产生纵波和横波两种传播模式。 它们传播到不同材料界面时，可产生反射、折射和模式转换。 两种入射波除各自产生反射（或折射）纵波与横波外，在半无限 体自由表面上，一定的条件下还可转换成表面波，厚度接近波长的 薄板中又会发生板波。
O-波源
L-纵波
衰减就是信号的 幅值随着离开声源距
离的增加而减小。衰
减制了声源距离的 可检测性。
声发射波的频率越 高，则衰减越严重 压力容器衰减曲线
声发射波的衰减
引起声发射波衰减的原因：
几何扩展衰减：由于声发射波从波源向各个方向扩展，从而随 传播距离的增加，波阵面的面积逐渐扩大使面积上的能量逐渐减 少，造成波的幅值下降。 材料吸收衰减：波在介质中传播时，由于质点间的内摩擦和热 传导等因素，部分波的机械能转换成热量等其他能量，使波的幅 度随传播距离以指数式下降。
声发射技术的优点
（1）声发射是一种动态检验方法，声发射探测到的能量来自被 测试物体本身，而不是象超声或射线探伤方法一样由无损检测 仪器提供； （2）在一次试验过程中，声发射检验能够整体探测和评价整个 结构中活性缺陷的状态； （3）由于对构件的几何形状不敏感，而适于检测其它方法受到 限制的形状复杂的构件。 （4）可提供活性缺陷随载荷、时间、温度等外变量而变化的实 时或连续信息，因而适用于工业过程在线监控及早期或临近破 坏预报；
声传感器原理
声传感器原理
声传感器是一种能够感知声音并转化为电信号的装置。
其工作原理基于声波的传播和压电效应。
当声波传播到声传感器的感应部分时，产生的压力会导致压电材料内部的物质结构发生微小的变化，从而产生电荷。
这些电荷通过导线传输到外部电路中，最终转换为可供测量的电信号。
具体来说，声传感器通常由一个压电陶瓷材料和一个金属片组成。
压电陶瓷材料是一种特殊的材料，在压力作用下会产生电荷。
当声波传播到压电陶瓷上时，声波的压力作用使得陶瓷材料发生微小的振动，从而产生电荷。
金属片的作用是收集和导出这些电荷，保证它们能够流入外部电路中。
为了提高声传感器的灵敏度和准确度，一个常见的设计是将多个压电陶瓷材料排列在一起，形成阵列。
这样可以增加声波的接收面积，并且通过对不同位置的电荷进行计算，还可以确定声波的入射方向。
此外，声传感器还需要配备放大器和滤波器等电路，以增强电信号的振幅和过滤掉杂散信号。
这些电路可以根据具体的应用需求进行调节和优化。
总之，声传感器利用压电效应将声波转化为电信号，通过合适的电路处理，最终实现声音的测量和分析。
它在许多领域中被广泛使用，如声学工程、语音识别、音频设备等。
声音传感器的工作原理
声音传感器的工作原理
声音传感器是一种能够捕捉环境中声音信息的设备。
它的工作原理基于声音的传播和振动。
当声音传播到传感器附近时，声波会引起传感器的振动。
传感器内部通过某种材料或装置将声音的振动转化为电信号。
一旦声音信号转化为电信号，传感器就可以将这些信号发送到其他设备进行进一步处理或分析。
声音传感器的工作原理可以简单归纳为以下几个步骤：
1. 接收声波：声音传感器的接收部分用于接收周围环境中的声波。
传感器通常采用一个或多个麦克风来接收声音。
2. 声音振动传导：一旦声音波在麦克风附近产生，麦克风会感受到声波的振动。
这些振动会通过麦克风的结构传导到传感器的内部。
3. 转化为电信号：传感器内部的材料或装置会将声音的振动转化为电信号。
这可能涉及到一些装置，如压电材料或变压器等。
4. 信号处理与传输：一旦声音信号转化为电信号，传感器可以通过适当的电子电路对信号进行处理和放大。
然后，传感器可以将这些处理后的信号发送到其他设备进行进一步处理或分析。
总的来说，声音传感器的工作原理基于声音振动的捕捉和转化为电信号。
通过将声音转化为电信号，可以实现对声音的分析、处理和控制。
在各种应用中，声音传感器能够提供重要的环境音量、声波频率等信息，从而实现各种智能设备和系统的功能。
