高精度温度传感器芯片调研及选型指导
温度传感器的选择策略.

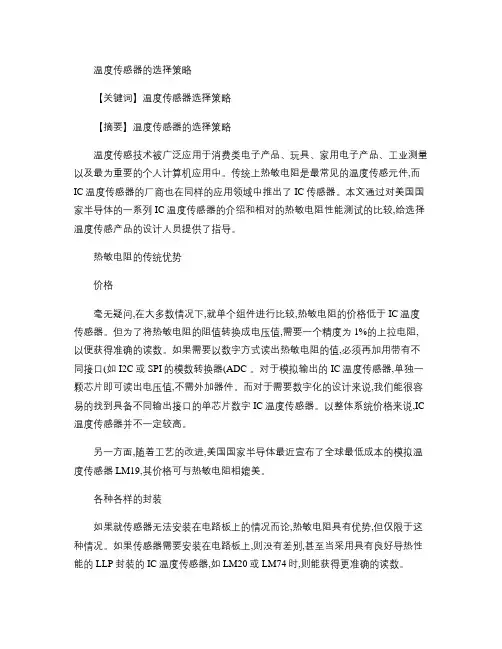

温度传感器的选择策略【关键词】温度传感器选择策略【摘要】温度传感器的选择策略温度传感技术被广泛应用于消费类电子产品、玩具、家用电子产品、工业测量以及最为重要的个人计算机应用中。
传统上热敏电阻是最常见的温度传感元件,而IC温度传感器的厂商也在同样的应用领域中推出了IC传感器。
本文通过对美国国家半导体的一系列IC温度传感器的介绍和相对的热敏电阻性能测试的比较,给选择温度传感产品的设计人员提供了指导。
热敏电阻的传统优势价格毫无疑问,在大多数情况下,就单个组件进行比较,热敏电阻的价格低于IC温度传感器。
但为了将热敏电阻的阻值转换成电压值,需要一个精度为1%的上拉电阻,以便获得准确的读数。
如果需要以数字方式读出热敏电阻的值,必须再加用带有不同接口(如I2C或SPI的模数转换器(ADC 。
对于模拟输出的IC温度传感器,单独一颗芯片即可读出电压值,不需外加器件。
而对于需要数字化的设计来说,我们能很容易的找到具备不同输出接口的单芯片数字IC温度传感器。
以整体系统价格来说,IC 温度传感器并不一定较高。
另一方面,随着工艺的改进,美国国家半导体最近宣布了全球最低成本的模拟温度传感器LM19,其价格可与热敏电阻相媲美。
各种各样的封装如果就传感器无法安装在电路板上的情况而论,热敏电阻具有优势,但仅限于这种情况。
如果传感器需要安装在电路板上,则没有差别,甚至当采用具有良好导热性能的LLP封装的IC温度传感器,如LM20或LM74时,则能获得更准确的读数。
精度在这点上的争论取决于它的用途。
在小范围内测量温度,例如体温计,热敏电阻具备输出微调能力,配合精确的外加线路,可以得到精确的读数。
由于安装在电路板上受到的限制,IC 温度传感器可能因无法直接碰触测量物,精度会有所影响。
但是如果在一个允许在电路板上测量温度,而且范围较大的应用领域时,IC温度传感器比热敏电阻更精确。
另一方面,使用热敏电阻时为了达到一致的精度,需要对每批热敏电阻或每颗热敏电阻进行调校。
温度传感器HC2A-S的选型
温度传感器HC2A-S的选型温度传感器HC2A-S的选型HC2A-S是一种应用多样化的探头，可以与很多产品组合使用。
可测量湿度、温度、露点及霜点。
出色的准确性和可重复性。
优秀的长期稳定性，低于1%/年。
可互换性高的测量精度：±0.8%RH，±0.1℃应用范围：-50~100℃/0~100%RH具有两路可自由对应量程的0-1V 模拟信号及UART接口标准的线性电压输出0-1V=40~60℃/0~100RH多点校准IP65防护等级低功耗：3.3~5VDC，推荐3.3VDC。
自动诊断和温度补偿可编程报警功能先进易使用的校准功能瑞士rotronic罗卓尼克温湿度传感器技术参数：探头类型标准探头工作范围-50100 °C / 0100 %rh精度，标准精度模式±0.8 %RH / ±0.1 °C , 在10...30 °C校准点23 °C 和10, 35, 80 %RH精度，高精度模式±0.5 %RH / ±0.1°C , 在10...30 °C时在23 °C 和10, 20, 30, 40, 50, 60, 70, 80, 90 %RH时电源/功耗3.35 VDC电流消耗4.5 mA ， 3.3 VDC供电长期稳定性小于1 %rh / 年传感器Hygromer HT-1温度传感器PT100 1/3 DIN Class B探头保护聚碳酸酯塑料套，黑色滤芯聚乙烯过滤器类型聚乙烯，40μm响应时间T 63小于15 sec.zui大风速20 m/s, 带过滤器计算量露点或霜点AIRCHIP的重复性0.02 %rh / 0.01 °C开发软件ROTRONIC HW4通过软件调整探头1点＆多点％rh＆°C固件升级通过互联网和HW4软件用户信息来自HW4 (设备管理）通过HW4进行数据处理带接口电缆设备通过密码保护是输出信号类型2 x 01 VDC 用户定义模拟输出有模拟输出信号（标准）01 V = 0100 %rh; 01 V = -4060 °C数字输出信号（标准）UART服务界面UART反向电压保护机械连接zui大电缆长度无源电缆zui长5m，有有源电缆zui长100m探头材质PEEK 外壳材质聚碳酸酯外壳材料聚碳酸酯FDA / GAMP兼容性兼容FDA 21 CFR。

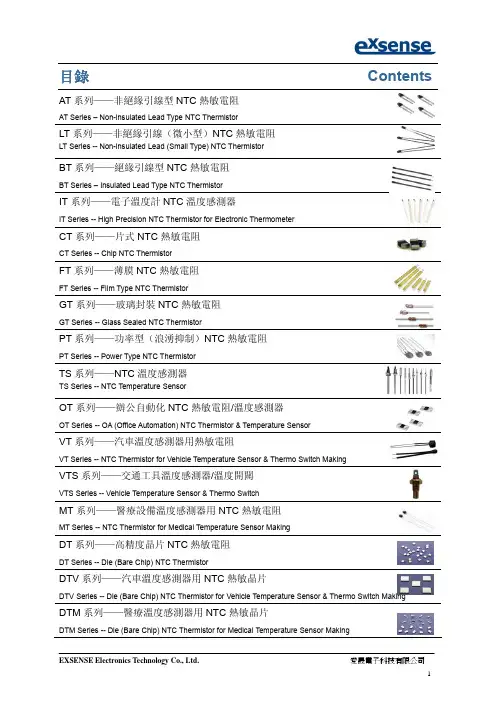

NTC热敏电阻-温度传感器技术选型指南..3
Contents
AT 系列——非絕緣引線型 NTC 熱敏電阻
AT Series – Non-insulated Lead Type NTC Thermistor
LT 系列——非絕緣引線（微小型）NTC 熱敏電阻
LT Series -- Non-insulated Lead (Small Type) NTC Thermistor
R1：在絕對溫度T1(K)下的阻值 Resistance value at absolute temperature T1 (K)
B：B常數 B constance
T(K)=T(℃)+273.15
(1) B 值相同，阻值不同 The same B constance while the different resistances
Dissipation factor (δ) is power in milliwatts required to raise thermistor temperature 1℃, measured with thermistor suspended by its leads in a specified environment.
6、 額定功率 Pr Power rating
額定功率=耗散係數δ×（最高使用溫度 Tmax－25℃） Rated power = heat dissipation factorδ × (maximum operating temperature － 25℃)
7、 阻—溫特性 Resistance/temperature characteristic
5、 熱時間常數τ Thermal time constance (τ)
在零功率條件下，當溫度發生突變時，熱敏電阻體溫度變化了始末溫度差 的 63.2%所需的時間。τ與熱敏電阻器的熱容量 C 成正比，與其耗散係數 δ成反比，即：
NTC 温度传感器选型
NTC 温度传感器选型选择温度传感器比选择其它类型的传感器所需要考虑的内容更多。
首先，必须选择传感器的结构，使敏感元件的规定的测量时间之内达到所测流体或被测表面的温度。
温度传感器的输出仅仅敏感元件的温度。
实际上，要确保传感器指示的温度即为所测对象的温度，常常是很困难的。
在大多数情况下，对温度传感器的选用，需考虑以下几个方面的问题：（1）被测对象的温度是否需记录、报警和自动控制，是否需要远距离测量和传送。
（2）测温范围的大小和精度要求。
（3）测温元件大小是否适当。
（4）在被测对象温度随时间变化的场合，测温元件的滞后能否适应测温要求。
（5）被测对象的环境条件对测温元件是否有损害。
（6）价格如何，使用是否方便。
容器中的流体温度一般用热电偶或热电阻探头测量，但当整个系统的使用寿命比探头的预计使用寿命得多时，或者预计会相当频繁地拆卸出探头以校准或维修却不能在容器上开口时，可在容器壁上安装永久性的热电偶套管。
用热电偶套管会显著地延长测量的时间常数。
当温度变化很慢而且热导误差很小时，热电偶套管不会影响测量的精确度，但如果温度变化很迅速，敏感元件跟踪不上温度的迅速变化，而且导热误差又可能增加时，测量精确度就会受到影响。
因此要权衡考虑可维修性和测量精度两个因素。
热电偶或热电阻探头的全部材料都应与可能和它们接触的流体适应。
使用裸露元件探头时，必须考虑与所测流体接触的各部件材料（敏感元件、连接引线、支撑物、局部保护罩等）的适应性，使用热电偶套管时，只需要考虑套管的材料。
电阻式热敏元件在浸入液体及多数气体时，通常是密封的，至少要有涂层，裸露的电阻元件不能浸入导电或污染的流体中，当需要其快速响应时，可将它们用于干燥的空气和有限的几种气体及某些液体中。
电阻元件如用在停滞的或慢速流动的流体中，通常需有某种壳体罩住以进行机械保护。
当管子、导管或容器不能开口或禁止开口，因而不能使用探头或热电偶套管时，可通过在外壁钳夹或固定一个表面温度传感器的方法进和测量。
NTC热敏电阻、温度传感器产品选型方法与应用.
NTC热敏电阻/温度传感器产品选型方法与应用NTC是Negative Temperature Coefficient的缩写,意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件，所谓NTC热敏电阻器就是负温度系数热敏电阻器。
它是以过渡金属氧化物为主要原材料，采用先进陶瓷工艺制造而成的。
这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。
温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。
NTC热敏电阻器在室温下的变化范围在100~1000000欧姆，温度系数-2%~-6.5%。
禾用这些特性，NTC热敏电阻器/温度传感器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。
其阻值随温度变化的特性下:［A］、非线性的温度特性［B］、丫轴为对数坐标时非常接近实际的温度特性正：面方下以虑考要需器感传度/温阻电敏热CTN型选确、首先明确产品应用功能:1. 温度测量2. 温度补偿3. 浪涌电流抑制点击了解更多：温度测量、控制用NTC 热敏电阻器/温度传感器―― 工作原理和应用电路温度补偿NTC 热敏电阻器/温度传感器―― 工作原理和应用电路浪涌电流抑制NTC 热敏电阻器/温度传感器―― 工作原理和应用电路二．按产品应用场合分类：1. 汽车：VT 系列——汽车温度传感器用热敏电阻DTV 系列——汽车温度传感器用NTC 热敏芯片VTS 系列——交通工具温度传感器/温度开关2. 医疗：MT 系列——医疗设备温度传感器用NTC 热敏电阻DTM 系列——医疗温度传感器用NTC 热敏芯片IT 系列——电子温度计NTC 温度传感器3. 家电：TS 系列——NTC 温度传感器BT系列一一绝缘引线型NTC温度传感器4. 通讯：CT 系列——片式负温度系数热敏电阻AT系列一一非绝缘引线插件NTC热敏电阻5. 计算机及办公自动化设备：OT 系列——办公自动化NTC 热敏电阻/温度传感器GT系列一一玻璃封装NTC热敏电阻FT系列一一薄膜NTC热敏电阻6. 消费类电子：PT系列一一功率型（浪涌抑制）NTC热敏电阻AT系列一一非绝缘引线插件NTC热敏电阻BT系列一一绝缘引线型NTC温度传感器7. 集成电路/模块：DT 系列——高精度芯片NTC 热敏电阻三．明确产品工作温度范围―― 对应选择相应材料和封装形式：（一）热敏头封装形式：1. 环氧树脂封装：耐潮湿、绝缘强度高、工作温度—40C〜+ 125C2. 硅树脂封装：绝缘强度高、工作温度—40C〜+ 200E，耐潮湿性能一般3. 玻璃封装封装：耐潮湿、绝缘强度高、耐高温、工作温度—40C〜+ 350 °C。

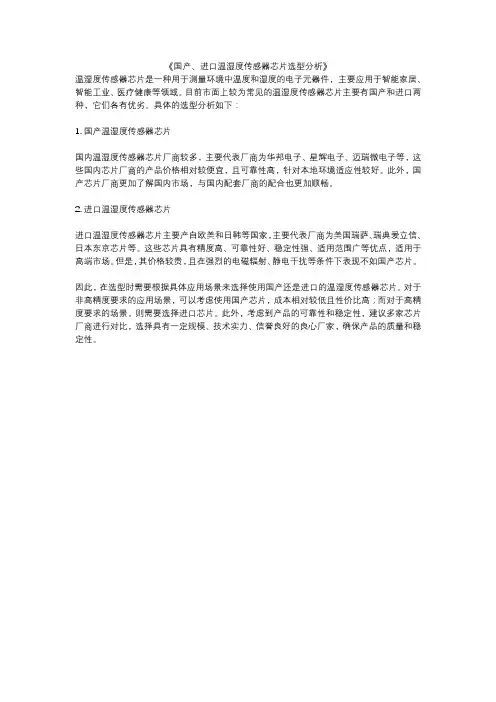

《国产、进口温湿度传感器芯片选型分析》
《国产、进口温湿度传感器芯片选型分析》
温湿度传感器芯片是一种用于测量环境中温度和湿度的电子元器件，主要应用于智能家居、智能工业、医疗健康等领域。
目前市面上较为常见的温湿度传感器芯片主要有国产和进口两种，它们各有优劣。
具体的选型分析如下：
1. 国产温湿度传感器芯片
国内温湿度传感器芯片厂商较多，主要代表厂商为华邦电子、星辉电子、迈瑞微电子等，这些国内芯片厂商的产品价格相对较便宜，且可靠性高，针对本地环境适应性较好。
此外，国产芯片厂商更加了解国内市场，与国内配套厂商的配合也更加顺畅。
2. 进口温湿度传感器芯片
进口温湿度传感器芯片主要产自欧美和日韩等国家，主要代表厂商为美国瑞萨、瑞典爱立信、日本东京芯片等。
这些芯片具有精度高、可靠性好、稳定性强、适用范围广等优点，适用于高端市场。
但是，其价格较贵，且在强烈的电磁辐射、静电干扰等条件下表现不如国产芯片。
因此，在选型时需要根据具体应用场景来选择使用国产还是进口的温湿度传感器芯片。
对于非高精度要求的应用场景，可以考虑使用国产芯片，成本相对较低且性价比高；而对于高精度要求的场景，则需要选择进口芯片。
此外，考虑到产品的可靠性和稳定性，建议多家芯片厂商进行对比，选择具有一定规模、技术实力、信誉良好的良心厂家，确保产品的质量和稳定性。
温度传感器调研报告
温度传感器调研报告
报告标题：温度传感器调研报告
报告目的：本调研报告旨在对温度传感器市场进行调研，了解当前温度传感器的应用领域、技术进展、市场规模和竞争态势，为相关企业和研究机构提供参考。
一、市场概述：
1.1 温度传感器的定义和分类
1.2 温度传感器的应用领域和市场前景
1.3 温度传感器市场规模和增长趋势
二、技术进展：
2.1 温度传感器的工作原理和常见技术
2.2 温度传感器的性能要求和技术难点
2.3 温度传感器的新技术和研究进展
三、主要厂商和产品：
3.1 温度传感器行业竞争格局和主要厂商分析
3.2 主要温度传感器产品的特点和市场份额
3.3 温度传感器领域的创新企业和产品介绍
四、市场发展趋势：
4.1 温度传感器的发展趋势和前景展望
4.2 温度传感器市场的竞争态势和战略布局
4.3 温度传感器技术的未来发展方向和研究重点
五、结论与建议：
5.1 温度传感器市场的机遇和挑战
5.2 温度传感器技术的应用空间和创新方向
5.3 温度传感器相关企业的发展策略建议
六、参考文献
以上是温度传感器调研报告的大致内容框架，具体内容可根据调研需求进行补充和细化。
调研报告应结合实际情况进行具体分析，提供切实可行的建议和意见，以帮助企业和研究机构更好地把握温度传感器市场的机遇与挑战。
ADI公司高精度数字温度传感器ADT7320介绍与应用指南
ADI公司高精度数字温度传感器ADT7320介绍与应用指南1.概述ADT7320是一款4 mm × 4 mm LFCSP封装高精度数字温度传感器，可在较宽的工业温度范围内提供突破性的性能。
它内置一个带隙温度基准源, 一个温度传感器和一个16位模数转换器(ADC)，用来监控温度并进行数字转换，分辨率为0.0078°C。
默认ADC分辨率设置为13位(0.0625°C)。
ADC分辨率为用户可编程模式，可通过串行接口更改。
ADT7320的保证工作电压范围为2.7 V至5.5 V。
工作电压为3.3 V时，平均供电电流的典型值为210 A。
ADT7320具有关断模式，可关断器件，3.3 V时的关断电流典型值为2 A。
额定工作温度范围为−40°C至+150°C。
CT引脚属于开漏输出，当温度超过可编程临界温度限值时，CT引脚进入有效状态。
INT引脚也属于开漏输出，当温度超过可编程限值时，INT引脚进入有效状态。
INT和CT引脚能够以比较器模式或中断模式工作。
ADT7320框图如下图所示2.产品特色1. 易于使用，不需要用户校正或校准。
2. 低功耗。
3. 极佳的长期稳定性和可靠性。
4. 适合工业、仪器仪表和医疗应用的高精度。
5. 采用16引脚、4 mm × 4 mm LFCSP封装，符合RoHS标准。
3. 应用领域RTD及热敏电阻的替代产品热电偶冷结补偿医疗设备工业控制与测试食物运输与储存环境监控和HVAC激光二极管温度控制4.引脚功能1. 串行时钟输入。
串行时钟用于向ADT7320的任一寄存器输入数据或输出数据提供时钟。
2.串行数据输出。
数据在SCLK下降沿输出，而且在SCLK上升沿有效。
3.串行数据输入。
此输入端提供要载入器件控制寄存器的串行数据。
数据在SCLK的上升沿输入寄存器。
4.片选输入引脚。
此输入为低电平时，选择该器件。
此引脚为高电平时，该器件禁用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型号ADT7410ADT7411输出类型:Digital Digital
精度：±0.5°C（−40°C 至+105°C,2.7 V 至3.6
V）Typ=±0.5 Max =±3 °C from 0°C to 85°C. Typ=±2 Max=±5 °C from −40°C to +120°C
(@VDD=3.3V±10%)
数字输出 - 总线接口:2-Wire, I2C, SMBus3-Wire, Microwire, SPI 电源电压-最大: 5.5 V 5.5 V
电源电压-最小: 2.7 V 2.7 V
最大工作温度:+ 150 C+ 120 C
最小工作温度:- 55 C- 40 C
安装风格:SMD/SMT SMD/SMT
封装 :SOIC-8QSOP-16
设备功能:Temperature Sensor Temperature Sensor 商标:ADI ADI
数字输出 - 位数:16 bit10 bit
电源电流:230 uA 3 mA
温度分辨率：0.0078°C0.25°C
温漂：
温度迟滞：0.02°C（温度循环= 25°C至125°C 并返回至25°C）
可重复性：0.01°C（25°C）
型号AD592ADT6501
输出类型:Analog Digital
精度：0.5°C MAX @ 25°C Typ=±0.5 Max= ±6 °C from −45°C to −25°
C
Typ=±0.5 Max=±4 °C from −15°C to +15°
Typ=±0.5 Max=±4 °C from +35°C to +65
°C
数字输出 - 总线接口:2-Wire, I2C, SMBus-
电源电压-最大:30 V 5.5 V
电源电压-最小: 4 V 2.7 V
最大工作温度:+ 105 C+ 125 C
最小工作温度:- 25 C- 55 C
安装风格:Through Hole SMD/SMT
封装 :TO-92-3SOT-23-5
设备功能:Temperature Transducer Temperature Switch
商标:ADI ADI
数字输出 - 位数:11 bit
电源电流:50 uA
温度分辨率：
温漂：0.08°C (Drift over 10 years, if part is operated at 55°C)
温度迟滞：可重复性：
精度： ±0.20°C(−10°C至+85°C，3.0 V至3.3 V)
±0.25°C(−20°C至+105°C，3.0 V至3.6 V)
典型值0.0017°C(−10°C至+85°C，3.0 V至
3.3 V)±0.5°C(−40°C至+105°C，2.7 V至3.6V)
±0.4°C(−40°C至+105°C，3.0 V)
典型值-0.05°C(−40°C至+105°C，3.0
数字输出 - 总线接口:I2C3-Wire, Microwire, SPI 电源电压-最大: 5.5 V 5.5 V
电源电压-最小: 2.7 V 2.7 V
最大工作温度:+ 150 C+ 150 C
最小工作温度:- 40 C- 55 C
安装风格:SMD/SMT SMD/SMT
封装 :LFCSP-16(4*4)SOIC-8
设备功能:Temperature Sensor Temperature Sensor 商标:ADI ADI
数字输出 - 位数:16 bit16 bit
电源电流:210 uA230 uA
温度分辨率：0.0078°C0.0078°C
温漂：
0.0073°C精度包括寿命漂移
温度迟滞：±0.002°C（温度循环= 25°C至125°C并
返回至25°C）
±0.002°C（温度循环=25°C至125°
C并返回至25°C）
可重复性：±0.015°C（25°C）±0.015°C（25°C）
精度：±0.2°C(−10°C至+85°C, 3 V~3.3V)
±0.25°C(−20°C至+105°C, 3V~3.6V)
典型值0.0017°C(−10°C至+85°C，3.0 V至
3.3 V)±0.5°C from −40°C to +105°C (2.7 V to 3.6 V)
±0.4°C from −40°C to +105°C (3.0 V)典型值-0.05°C from −40°C to +105°C
数字输出 - 总线接口:3-Wire, Microwire, SPI3-Wire, Microwire, SPI 电源电压-最大: 5.5 V 5.5 V
电源电压-最小: 2.7 V 2.7 V
最大工作温度:+ 150 C+ 150 C
最小工作温度:- 40 C- 40 C
安装风格:SMD/SMT
封装 :LFCSP-168lead SOIC—N
设备功能:Temperature Sensor Temperature Sensor 商标:ADI ADI
数字输出 - 位数:16 bit16 bit
电源电流:230 uA250 uA
温度分辨率：0.0078°C0.0078°C
温漂：
0.0073°C精度包括寿命漂移
温度迟滞：±0.002°C（温度循环=25°C至125°C并返
回至25°C）
±0.002°C（温度循环=25°C至125°C并
返回至25°C）
可重复性：±0.015°C（25°C）±0.015°C（25°C）
型号ADT7312LM45B
输出类型:Digital Analog
精度：±1°C from −55°C to +175°C (2.7 V to 3.3 V)±2°C T=25°C
数字输出 - 总线接口:3-Wire, Microwire, SPI-
电源电压-最大: 5.5 V10 V
电源电压-最小: 2.7 V 4 V
最大工作温度:+ 175 C+ 100 C
最小工作温度:- 55 C- 20 C
安装风格:SMD/SMT 封装 :Die in Pocket Tape SOT-23-3设备功能:Temperature Sensor Sensor
商标:ADI TI
数字输出 - 位数:16 bit None
电源电流:255 uA120 uA
温度分辨率：0.0078
温漂：
精度包括寿命漂移
温度迟滞：±0.002°C
可重复性：±0.015°C（25°C）
型号LM92Si7021
输出类型:Digital Digital
精度：±0.33°C T=30°C (3.3 V to 4.0 V)
±0.4°C（from -10°C to 80°C）
±0.5°C from +10°C to +50°C (3.3 V to
4.0 V)
数字输出 - 总线接口:2-Wire, I2C, SMBus I2C
电源电压-最大: 5.5 V 3.6 V
电源电压-最小: 2.7 V 1.9 V
最大工作温度:+ 150 C+ 85 C
最小工作温度:- 55 C- 40 C
安装风格:SMD/SMT SMD/SMT
封装 :SOIC-8DFN-6
设备功能:Temperature Sensor humidity and temperature sensor 商标:TI Silicon Labs
数字输出 - 位数:12 bit7 bit
电源电流:350 uA150uA
温度分辨率：0.0625
温漂：
＜=0.01°C/year
温度迟滞：
可重复性：。
