法兰盘的加工工艺设计

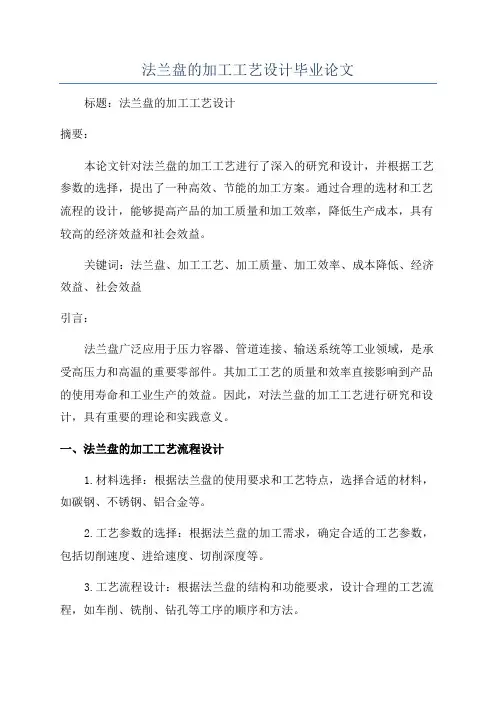

法兰盘的加工工艺设计毕业论文
法兰盘的加工工艺设计毕业论文标题：法兰盘的加工工艺设计摘要：本论文针对法兰盘的加工工艺进行了深入的研究和设计，并根据工艺参数的选择，提出了一种高效、节能的加工方案。
通过合理的选材和工艺流程的设计，能够提高产品的加工质量和加工效率，降低生产成本，具有较高的经济效益和社会效益。
关键词：法兰盘、加工工艺、加工质量、加工效率、成本降低、经济效益、社会效益引言：法兰盘广泛应用于压力容器、管道连接、输送系统等工业领域，是承受高压力和高温的重要零部件。
其加工工艺的质量和效率直接影响到产品的使用寿命和工业生产的效益。
因此，对法兰盘的加工工艺进行研究和设计，具有重要的理论和实践意义。
一、法兰盘的加工工艺流程设计1.材料选择：根据法兰盘的使用要求和工艺特点，选择合适的材料，如碳钢、不锈钢、铝合金等。
2.工艺参数的选择：根据法兰盘的加工需求，确定合适的工艺参数，包括切削速度、进给速度、切削深度等。
3.工艺流程设计：根据法兰盘的结构和功能要求，设计合理的工艺流程，如车削、铣削、钻孔等工序的顺序和方法。
二、法兰盘的加工工艺参数选择1.切削速度的选择：根据材料的硬度和切削工具的材料选择合适的切削速度，以保证切削质量和工具寿命。
2.进给速度的选择：根据切削深度和切削速度确定合适的进给速度，以保证加工效率和表面质量。
3.切削深度的选择：根据法兰盘的加工要求和工艺条件，选择合适的切削深度，以保证加工质量和工具寿命。
三、法兰盘的加工工艺流程设计实例1.车削工序：根据法兰盘的结构和尺寸要求，选择合适的车削刀具和车削方式，进行车削加工。
2.铣削工序：根据法兰盘的加工要求，选择合适的铣削刀具和铣削方式，进行铣削加工。
3.钻孔工序：根据法兰盘的加工要求，选择合适的钻孔刀具和钻孔方式，进行钻孔加工。
四、法兰盘加工工艺设计的优化方法1.利用数值模拟软件对加工工艺进行优化，通过改变工艺参数和流程，减小变形和残余应力，优化产品的加工效果。
2.采用先进的机械设备和自动化生产线，提高加工精度和生产效率，降低生产成本和人工投入。
法兰盘机械加工工艺设计说明文书
一、零件的分析（一）零件的作用题目所给的零件是法兰盘（见附图1）,其为盘类零件，用于卧式车床上。
车床的变速箱固定在主轴箱上，靠该法兰盘定心。
法兰盘孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。
（二）零件的工艺分析法兰盘共有两组加工表面，它们之间有一定的位置要求。
现分述如下：1. 以①80孔为中心的加工表面这一组加工表面包括：①62 ± 0.015孔及其倒角以及与其垂直的端面，①80h11外表面, 两个M64X 1.5的槽，①36 0+0.62孔以及与其垂直的端面，① 52g6外表面B及退刀槽，三个互成120°的①16.5阶梯孔的两端面。
2•以A面为基准的加工表面这一组加工表面包括：三个互成120°的血16.5阶梯孔，一个侧面C,一个平面D。
这两组表面之间有着一定的位置要求，主要是：①62 ± 0.015孔对B端面的径向圆跳动公差为0.04mm由以上分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们之间的位置精度要求。
二、工艺规程设计（一）确定毛坯的制造形式材料为HT15-33。
考虑到法兰主要承受静压力，因此选用铸件。
（二）基面的选择基面选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。
否则，加工工艺过程中会问题百出，更有甚者，还会造成零件的大批报废，使生产无常进行。
(1)粗基准的选择。
按照有关粗基准的选择原则(如果必须首先保证工件上欲加工表面与不加工表面之间的位置要求，则应以不加工表面为粗基准) ，孔①62± 0.015与B端面有0.04mm的圆跳动公差要求，现选择①52g6外表面B为粗基准，利用三爪自定心卡盘加持外圆A,并且使卡盘端面紧靠A端面，这样可以消除所有六个自由度，达到完全定位。
(2)精基准的选择。
法兰盘的加工工艺设计
前言本设计起源于装配制造业法兰盘工艺设计与数控技术，通过此次毕业设计，可以初步掌握对中等复杂零件进行数控加工工艺规程的编制，学会查阅有关资料，能合理编制数控加工过程卡片、数控加工工序卡片、数控加工刀具卡片、数控编程等工艺文件，能合理的确定加工工序的定位与夹紧方案。
能使用AutoCAD正确绘制机械零件的二维图形，能通过使用UGNX7.0软件对零件进行三维图的绘制，可以提高结构设计能力及建模能力。
编写符合要求的设计说明书，并正确绘制有关图表。
在毕业设计工作中，学会综合运用多学科的理论知识与实际操作技能，分析与解决设计任务书中的相关问题。
在毕业设计中，综合运用数控加工刀具和数控工艺、工装夹具的设计等专业知识来分析与解决毕业设计中的相关问题。
依据技术课题任务，进行资料的调研、收集、加工与整理和正确使用工具书；掌握有关工程设计的程序、方法与技术规范；掌握实验、测试等科学研究的基本方法；以及与解决工程实际问题的能力。
第1章．零件的分析1.1 零件的分析和特点：法兰盘是使管子与管子相互连接的零件，连接于管端。
法兰上有孔眼，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。
该零件为双35自行高射炮的冷却回路上的法兰盘，为盘类零件。
用于引导特殊冷却液。
法兰盘小外圆与冷却液回路管头联接，大外圆与冷却液进入高压泵前的管头联接，法兰盘外圆相配，保证管路同心。
1.2 零件图纸及工艺分析：本次设计的法兰盘图纸：参见图1-1图 1-1 法兰盘图纸该零件外形尺寸为Ф52mm*15mm。
主要尺寸、表面粗糙度要求见表1-2，公差等级见附录1.表1-2 尺寸公差及粗糙度加工表面尺寸 mm 公差等级表面粗糙度μm零件外表面Φ52 IT8 1.6 Φ27 IT6 0.8 Φ23.8 IT6 0.8零件内表面Φ10 IT13 3.2 Φ20 IT9 1.6 4-Φ3.2 IT9 3.2形位公差要求:保证Ф23.8mm外圆与Ф27mm基准面A的同轴度；保证Ф52mm外圆侧边与基准面A的垂直度。
法兰盘机械加工工艺规程及铣距Φ两侧平面工序专用夹具设计
法兰盘机械加工工艺规程及铣距Φ两侧平面工序专用夹具设计一、引言法兰盘是一种广泛应用于机械设备中的重要零件，其连接方式多样，常见的有螺栓连接和焊接连接。
机械加工工艺规程是指在机械加工过程中，对于加工工序和加工方法进行规范和指导的文档。
本文将介绍法兰盘的机械加工工艺规程，特别是涉及到铣距Φ两侧平面的工序和该工序所需的专用夹具设计。
二、法兰盘机械加工工艺规程2.1 加工工序法兰盘的机械加工通常包括以下几个工序：1.切割工序：根据设计要求，对法兰盘的原材料进行切割，通常采用数控切割机进行切割。
2.钻孔工序：根据设计要求，在法兰盘上进行钻孔，用于螺栓连接或其他配件的安装。
3.车削工序：根据图纸要求，对法兰盘进行车削加工，以获得需要的外形和尺寸。
4.铣削工序：根据图纸要求，对法兰盘进行铣削加工，以获得需要的平面和凹槽形状。
2.2 铣距Φ两侧平面工序铣距Φ两侧平面是法兰盘上的一种特殊加工工序，其目的是为了提供与其他零件的连接接口。
该工序通常需要使用专用夹具来保持工件的稳定性和精确性。
2.3 工艺参数在进行铣距Φ两侧平面工序时，需要注意以下工艺参数：1.切削速度：根据刀具材料和工件材料的硬度，选择适当的切削速度以确保加工质量。
2.进给速度：根据加工要求和工件材料的硬度，决定合适的进给速度，以确保加工效率和质量。
3.切削深度：根据法兰盘的设计要求，确定合适的切削深度，以确保加工精度和表面质量。
2.4 加工设备对于法兰盘的机械加工，通常需要使用以下设备：•数控切割机：用于对法兰盘的原材料进行切割。
•钻床：用于钻孔工序。
•车床：用于车削工序。
•铣床：用于铣削工序和铣距Φ两侧平面工序。
三、铣距Φ两侧平面工序专用夹具设计3.1 设计考虑因素在设计铣距Φ两侧平面工序专用夹具时，需要考虑以下因素：1.稳定性：夹具需要能够保持工件的稳定性，防止在加工过程中发生移动或变形。
2.精确性：夹具设计应该能够确保加工过程中的精确性，保证铣削结果与设计要求一致。
法兰盘加工工艺设计说明书
目录序言............................................................ 错误!未定义书签。
1 零件的分析 (1)零件的作用 (1)零件的工艺分析 (1)2 工艺规程设计 (1)确定毛坯的制造形式 (1)基面的选择 (2)制定工艺路线 (2)机械加工余量，工序尺寸及毛坯尺寸的确定 (2)3 夹具设计 (5)问题的提出 (5)夹具设计 (5)参考文献 (8)1 零 件 的 分 析 零件的作用题目所给定的零件是CA6140车床上的法兰盘（见附图1）， 法兰盘起联接作用是车床上的重要零件。
零件的工艺分析法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00+为中心 ,包括:两个Φ12.034.0100--mm 的端面, 尺寸为Φ0017.045-mm 的圆柱面,两个Φ90mm 的端面及上面的4个Φ9mm 的透孔. Φ06.045-mm 的外圆柱面及上面的Φ6mm 的销孔, Φ90mm 端面上距离中心线分别为34mm 和24mm 的两个平面.这组加工表面是以Φ20045.00+mm 为中心,其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹具以这个端面为定位基准加工另一端面,然后再加工其它加工表面.2 工 艺 规 程 设 计 确定毛坯的制造形式零件材料为HT200，由于零件年产量为1000件，已达到中批生产的水平，而且零件轮廓尺寸不大，故采用金属模铸造，法兰盘因毛坯比较简单，采用铸造毛坯时一般是成队铸造，再进行机械加工。
这从提高生产率，保证加工精度上考虑也是应该的。
基面的选择基面选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。
否则，加工工艺过程中会问题百出，更有甚着，还会造成零件大批报废，使生产无法正常进行。
1）粗基准的选择选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。
法兰盘的工艺分析
法兰盘的工艺分析
法兰盘是连接两个管道、阀门或设备的重要零部件，通常由金属制成，具有连接紧密、耐压、耐高温等特点。
其工艺分析主要涉及以下几个方面：
1. 材料选择：根据法兰盘的工作条件和要求，选择合适的材料，常见的有碳钢、不锈钢、合金钢等。
不同的材料具有不同的耐腐蚀性、强度和耐温性能，需根据具体工况进行选择。
2. 制造工艺：法兰盘的制造通常包括锻造、热处理、机械加工和焊接等环节。
锻造是通过锤击、压力等方式将金属材料变形成型，提高其强度和塑性。
热处理可以改变材料的组织结构，提高其性能，包括退火、淬火、回火等。
机械加工主要包括车削、铣削、镗削等，用于加工出法兰盘的形状和尺寸。
焊接是将多个零件通过熔化金属从而实现连接。
3. 表面处理：为了提高法兰盘的耐腐蚀性和美观度，通常需要进行表面处理，如镀锌、喷涂、电镀等。
镀锌可以在法兰盘表面形成一层锌层，提高其耐腐蚀性。
喷涂可以通过喷涂一层涂层，起到保护和美观的作用。
电镀则是通过电化学方法，在法兰盘表面沉积一层金属，改善其性能和外观。
4. 检测和质量控制：在法兰盘的制造过程中，需要进行各项工艺检测，以确保产品质量。
常见的检测方法包括尺寸测量、外观检查、压力测试、材料分析等。
通过检测和质量控制手段，确保法兰盘的性能符合设计要求，达到使用要求。
综上所述，法兰盘的工艺分析主要包括材料选择、制造工艺、表面处理和检测与质量控制等多个方面。
通过合理的工艺分析，可以确保法兰盘的质量和性能符合要求，从而满足工程项目的使用需要。
法兰盘加工工艺规程设计
法兰盘加工工艺规程设计法兰盘是一种用于连接和密封管道、阀门、设备等的零部件，其加工工艺规程设计的目的是为了确保法兰盘的质量和性能符合要求。
下面是一份关于法兰盘加工工艺规程设计的详细介绍，超过1200字。
一、加工工艺流程设计1.材料准备：根据客户提供的图纸和规格要求，选用适当的材料加工法兰盘。
常用的材料有碳钢、不锈钢、铸铁等。
2.下料：根据法兰盘的尺寸和形状，在材料上进行下料，保证材料的大小和形状符合要求。
3.倒角：对下料后的材料进行倒角处理，以提高法兰盘的加工精度和外观质量。
4.车削工艺：将倒角后的材料进行车削加工，使其达到图纸要求的尺寸和形状，并保证其圆度和平面度等要求。
5.钻孔：根据法兰盘的图纸要求，在车削好的工件上进行钻孔加工，以便于后续的铆接和固定。
6.铆接：将钻孔的工件与其他部件进行铆接，确保法兰盘的连接牢固和密封性能良好。
7.磨光：对铆接完毕的法兰盘进行磨光处理，消除表面的毛刺和不平整，保证其外观质量。
8.热处理：对法兰盘进行热处理，提高其强度和硬度，以适应工作环境的要求。
9.清洗和包装：将加工完毕的法兰盘进行清洗，去除表面的污垢和切削液，然后用塑料薄膜包装，以防止氧化和腐蚀。
二、工艺参数的确定1.车削加工参数：根据材料的硬度和形状要求，确定车削加工的刀具种类、切削速度、切深和进给速度等参数。
2.钻孔加工参数：根据法兰盘的孔径、深度和材料的硬度，确定钻孔的刀具种类、切削速度和进给速度等参数。
3.磨光加工参数：根据法兰盘的尺寸和形状要求，确定磨光的刀具种类、转速和磨削时间等参数。
4.热处理参数：根据材料的种类和硬度要求，确定热处理的温度、时间和冷却速度等参数。
三、质量控制1.原材料检验：对进厂的原材料进行外观检查和化学成分分析，确保材料的质量符合标准要求。
2.加工中的质量控制：在加工过程中，对各道工序进行定期的检验和测试，以确保加工质量满足要求。
3.最终产品检验：对加工完毕的法兰盘进行尺寸、形状和性能等方面的检验，确保产品符合图纸和客户的要求。
CA6140车床法兰盘的加工工艺及其夹具
CA6140车床法兰盘的加工工艺及其夹具摘要本文介绍了CA6140车床法兰盘的加工工艺，包括所需工辟口材料、工艺步骤、加工参数等方面内容。
同时，还说明了用于夹持法兰盘的夹具的设计要求和使用方法。
通过本文的指导,读者可以了解到CA6140车床法兰盘的精确加工方法，提高工作效率和加工质量。
引言CA6140车床是一种常用的金属加工设备，用于对工件进行旋转加工。
其中，法兰盘是一种常见的工件，广泛应用于机械、航空等领域。
为了保证法兰盘的加工质量和精度，需要进行精确的加工工艺和使用合适的夹具。
工具和材料进行CA6140车床法兰盘加工的工郸口材料如下：・CA6140车床•刀具-测量工具（卡尺、千分尺等）-钢材（根据法兰盘的设计要求选择合适的材料）工艺步骤CA6140车床法兰盘的加工步骤如下：1.设计加工工艺路线：根据法兰盘的设计要求，确定加工路线和加工顺序。
2.安装工件：将法兰盘固定在车床的主轴上，确保工件的稳定性和固定度。
3.确定加工切削参数：根据法兰盘的材料和尺寸，确定切削速度、进给量和切削深度。
4.调整刀具：根据加工切削参数，选择合适的刀具，并进行刀具装配和调整。
5.进行粗加工：根据工艺路线和加工切削参数，进行法兰盘的粗加工，并及时检查加工质量。
6.进行精加工：在粗加工的基础上,根据加工要求进行法兰盘的精加工，达到设计要求的尺寸和平整度。
7.进行表面处理：根据需求，对法兰盘进行表面处理,如打磨、喷涂等。
8.进行最终检验：对加工后的法兰盘进行最终的尺寸检验和质量检查，确保加工质量符合要求。
9.修整和清洁：修整加工后的法兰盘边缘和切削表面,并进行清洁处理。
10.完成加工：将加工好的法兰盘取下，进行后续的组装和使用。
加工参数CA6140车床法兰盘加工中常用的加工参数如下：一切削速度：根据材料类型确定,一般在60-90m/min之间。
-进给量：根据加工要求和刀具的情况确定，T殳在0.1・0.2mm/r之间。
-切削深度：根据加工要求和材料的情况确定，一般在1-5mm之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

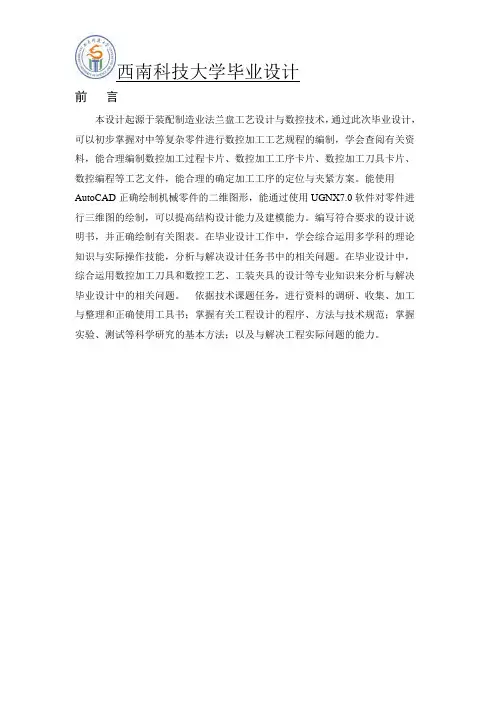

前言本设计起源于装配制造业法兰盘工艺设计与数控技术，通过此次毕业设计，可以初步掌握对中等复杂零件进行数控加工工艺规程的编制，学会查阅有关资料，能合理编制数控加工过程卡片、数控加工工序卡片、数控加工刀具卡片、数控编程等工艺文件，能合理的确定加工工序的定位与夹紧方案。
能使用AutoCAD正确绘制机械零件的二维图形，能通过使用UGNX7.0软件对零件进行三维图的绘制，可以提高结构设计能力及建模能力。
编写符合要求的设计说明书，并正确绘制有关图表。
在毕业设计工作中，学会综合运用多学科的理论知识与实际操作技能，分析与解决设计任务书中的相关问题。
在毕业设计中，综合运用数控加工刀具和数控工艺、工装夹具的设计等专业知识来分析与解决毕业设计中的相关问题。
依据技术课题任务，进行资料的调研、收集、加工与整理和正确使用工具书；掌握有关工程设计的程序、方法与技术规；掌握实验、测试等科学研究的基本方法；以及与解决工程实际问题的能力。
第1章．零件的分析1.1 零件的分析和特点：法兰盘是使管子与管子相互连接的零件，连接于管端。
法兰上有孔眼，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。
该零件为双35自行高射炮的冷却回路上的法兰盘，为盘类零件。
用于引导特殊冷却液。
法兰盘小外圆与冷却液回路管头联接，大外圆与冷却液进入高压泵前的管头联接，法兰盘外圆相配，保证管路同心。
1.2 零件图纸及工艺分析：本次设计的法兰盘图纸：参见图1-1图1-1 法兰盘图纸该零件外形尺寸为Ф52mm*15mm。
主要尺寸、表面粗糙度要求见表1-2，公差等级见附录1.表1-2 尺寸公差及粗糙度加工表面尺寸mm 公差等级表面粗糙度μm零件外表面Φ52 IT8 1.6 Φ27 IT6 0.8 Φ23.8 IT6 0.8零件表面Φ10 IT13 3.2 Φ20 IT9 1.6 4-Φ3.2 IT9 3.2形位公差要求:保证Ф23.8mm外圆与Ф27mm基准面A的同轴度；保证Ф52mm外圆侧边与基准面A的垂直度。
1.3 零件的UG三维视图：参见图1-3图1-3 法兰盘三维视图第2章．工艺规程设计2.1 毛坯材料的选择因该零件引导的冷却液温度较高，且具有一定腐蚀性，需要耐高温和抗腐蚀性较好的原料。
且对塑形和韧性有要求.因此该零件选用材料1Cr18Ni9Ti,代用材料为1Cr18Ni9。
2种耐高温不锈钢棒料作为毛坯。
力学性能为：抗拉强度σb (MPa)：≥520条件屈服强度σ0.2 (MPa)：≥205伸长率δ5 (％)：≥40硬度：≤187HBS;≤90HRC;≤200HV2.2 毛坯的形状尺寸确定该零件的最大直径为Ф52mm,经过粗车、精车两步即可完成加工。
粗车单次，留余量0.2mm，精车去除0.2mm达到零件图公差尺寸要求。
该零件毛坯材料选用Ф60mm*100mm 不锈钢棒料。
2.3 定位基准和装夹基准的确定工艺设计中定位的选择非常重要，关系到零件的尺寸，表面粗糙度及生产率。
应着重注意装夹方法是否干涉，以及零件加工过程中是否会因为应力产生变形导致零件报废。
2.3.1. 基准的选择法兰盘为轴类零件，对本零件而言，按照基准定位原则，应先加工不需要再次装夹的精基准面，并以该精基准面作为定位基准。
因为Ф27mm外圆在切断后需要以该面再次装夹加工，所以该零件应先加工台阶外圆Ф27mm为精基准。
待车削完Ф52mm外圆后调头，再用三爪软爪卡盘夹持Ф27mm基准面，车削台阶外圆Ф23.8mm*2mm。
并以此为基准钻孔Ф10mm*3mm小孔，在通过镗孔扩孔Ф20mm*12mm完成该零件加工。
2.3.2 工件的定位误差因该零件需要调头夹持，工序基准与定位基准必然会因为不是完全重合而产生定位误差。
其大小等于定位基准与工序基准的尺寸公差，为0.05mm2.4装夹方式的确定虽然该零件为小批量小尺寸零件，但因为该零件毛坯精度较高。
且零件本身精度要求较高，加工时以零件毛坯外圆切点找正装夹，采用三爪软爪卡盘为夹具。
钻孔时采用专用夹具装夹。
夹持Ф60mm棒料外圆左侧，保证尺寸厚度15mm切断后以Ф27mm外圆作为基准夹持。
2.5确定工艺路线制定工艺路线的目的是为了使被加工零件能达到图纸要求的尺寸精度和位置精度以及所要求的表面粗糙度。
根据先外后。
先孔后面原则。
精加工阶段不再加工表面。
2.5.1选择表面的加工方法该零件的加工要求中有通孔，沉孔，外圆，端面。
材料为1Cr18Ni9TiФ27. Ф23.8的表面粗糙度为Ra0.8。
加工方法为粗车，精车。
外圆磨的加工方法。
Ф52表面粗糙度Ra1.6。
加工方法为粗车，精车两步。
Ф10通孔采用钻孔方法加工。
Ф20沉孔采用扩孔，精镗的加工方法。
2.5.2 工序划分的确定在车床上加工零件，应按工序集中原则划分工序。
在一次装夹下尽可能多的完成大部分甚至全部表面的加工。
工艺路线方案一：工序一：下料：Φ60mm*20mm工序二：棒料夹持、找正工序三：车端面工序四：粗车外圆Φ27.2mm*10.5mΦ52.2mm*13mm工序五：倒锐角工序六：精车外圆Φ27mm*10.5mmΦ52mm*13mm工序七：调头夹持。
车断端面。
达总长15mm工序八：粗车台阶外圆Φ24mm*2mm到尺寸2.5mm处工序九：精车台阶外圆Φ23.8mm*2mm工序十：尾座钻孔Φ10mm工序十一：扩孔。
粗镗孔Φ19.8mm*12mm工序十二：精镗孔达尺寸Φ20mm*12mm工序十三：倒所有锐角工序十四:钻床钻孔4-Φ3.2mm工序十五:丝锥攻螺纹4-M4工序十六:外圆磨达0.8粗糙度工艺路线方案二：工序一：下料：Φ60mm*20mm工序二：棒料夹持、找正工序三：车端面工序四：粗车外圆Φ24mm*2mmΦ52.2mm*13mm工序五：精车外圆Φ23.8mm*2mmΦ52mm*13mm工序六：尾座钻孔Φ10mm工序七：扩孔。
粗镗孔Φ19.8mm*12mm工序八：精镗孔达尺寸Φ20mm*12mm工序九：车断端面。
达总长15mm工序十：调头夹持、找正工序十一：粗车外圆Φ27.2mm*10.5mm到尺寸2.5mm处工序十二：精车外圆Φ27mm*10.5mm工序十三：倒所有锐角工序十四:钻床钻孔4-Φ3.2mm工序十五:丝锥攻螺纹4-M4工序十六:外圆磨达0.8粗糙度上诉两种方案。
方案一是从零件右侧至左侧加工，车削出外圆Φ27mm，Φ52mm后，保证厚度15mm切断后，调头后再车削外圆Φ23.8mm及钻孔Φ10mm和镗孔Φ20mm；缺点是因为二次装夹的定位误差，导致外圆Φ52mm、Φ27mm与孔Φ10mm、Φ20mm有形位公差。
优点是易于加工，调头用软爪夹持Φ27mm*10.5mm位置时装夹能受力，不易变形。
方案二也是从零件右侧至左侧加工。
区别在于方案二在一次装夹中。
加工出外圆Φ23.8mm，Φ52mm以及孔Φ10mm，Φ20mm。
切断端面后再车外圆Φ27mm.优点是外圆Φ23.8mm，Φ52mm以及孔Φ10mm，Φ20mm因为是一次装夹加工完成，同轴度高，误差小。
缺点是调头夹持时因为Φ23.8mm只有2mm高，且壁厚也只有1.5mm。
夹持时会导致变形。
需使用辅助支撑装置装夹，操作麻烦。
因该零件无需保证非常高的同轴度，且需要比较高的生产率。
而第二种方案虽然精度高。
但加工需支撑装夹，切易变形。
因此采用第一种方案作为加工工艺路线比较合理。
2.6 工艺路线卡片选择第一种加工方案的预定工艺路线卡片见下表2-1：: 表2-1 工艺路线拟定2.7 机床的选择该零件属于小批量，高精度的盘类回转零件，宜采用普通车床加工。
因无复杂曲面或表面。
无需数控车床加工。
2.8 量具的选择1．分度值0.02mm的0mm-150mm的游标卡尺。
2．分度值0.01mm的0mm-25mm的千分尺。
3. 分度值0.01mm的25mm-50mm的千分尺。
4. Φ3.2及Φ10塞规。
第3章．工序切削用量、刀具与机床的算法切削用量包括背吃刀量、进给速度或进给量、主轴转速或切削速度。
其具体步骤是：先选取背吃刀量，其次确定进给速度， 最后确定切削速度因该零件最大外圆半径与最小半径相差20mm 。
在同刀具、同加工状态下，进给量F 、切削速度V 以及主轴转速N 通过计算后的理论值差距不大，在实际加工过程中会使用同样的值。
限于篇幅原因，同加工状态下切削用量采用近似值确定为某同一值。
3.1 各工序加工条件、切削用量和工时定额的计算 工序1下料时锯床刀具、机床和工时定额的确定: a ）加工条件工件材料：1Cr18Ni9Ti 抗拉强度σb ：≥520Mpa 机床：GL7132 刀具：27*0.9*6N MD51锯条 b ）切削时间T ：根据《工时计算手册》 锯床工时计算公式 T=）装卸吊机T T T K K m ++n (2其中 m K —材料系数、n —次装夹件数2K —次装夹工件修正系数（n=1 2K =1;n=2）机T —机床工作时间。
当零件材料为棒料时：机T =24D（D ——棒料外径） 装吊时间 ： 吊T = 1000L装卸时间 装卸T =0.12+ 1800L+840D综上所述：锯床下料时。
工时：T=）装卸吊机T T T K K m ++n (2=1*（1*)246018003012.0100030*12460++++=4.85MIN 工序2粗车外圆时刀具、机床和工时定额的确定: a ）粗车外圆切削用量选取原则:粗车时，应尽量保证较高的金属切除率和必要的刀具耐用度。
选择切削用量时应先选取尽可能大的背吃刀量Ap ，其次根据机床的限制条件，选取尽可能大的进给量F ，最后根据刀具耐用度选择合适的切削速度Vc 。
选择更大的背吃刀量Ap 可以减少走刀次数，增大进给量F 有利于断屑。
1）背吃刀量的确定：根据《机械加工工艺手册》，当材料为不锈钢时，粗加工单次走刀背吃刀量选取值3mm-8mm 。
应该零件容易粘刀，选取背吃刀量Ap=4mm 。
详情参见附录一；2) 进给量F 根据《机械加工工艺手册》，刀具16*25mm ，工件材料：1Cr18Ni9Ti ，工件直径Φ60时。
F=0.4~0.7mm/r,取F=0.5mm/r.详情参见附录二； b ）加工条件工件材料：1Cr18Ni9Ti 抗拉强度σb ：≥520Mpa机床：CA6140 刀具：高速钢 W12Mo3Cr4v3N 16*225mm HRC 62° c)粗车单次走刀量及走刀次数见表3-1表 3-1 粗车走刀次数3）刀具耐用度用YG硬质合金刀切削抗拉强度520Mpa的不锈钢时，Cv=160 T=240 A=2.2 x=0.15 y=0.35Ka=1.44 Kb=0.8 Kc=1.04 Kd=0.81 Kf=0.974）主轴转速5)切削工时T根据《工时计算手册》当粗车Φ60mm外圆时，工时定额：Tm=（60+2.5）/(522*0.5)=0.24 MIN粗车Φ23.8mm外圆时，工时定额：Tm=（23.8+2.5）/(522*0.5)=0.10 MIN粗车Φ27mm外圆时，工时定额：Tm=（27+10.5）/(522*0.5)=0.14 MIN工序车端面时切削用量、刀具与机床的算法a）加工条件工件材料：1Cr18Ni9Ti 抗拉强度σb ：≥520Mpa机床：CA6140 刀具：YG8合金刀，HRA89b)切削用量1）背吃刀量的确定：根据《机械加工工艺手册》，当材料为不锈钢时，切端面单次走刀背吃刀量选取值0.5mm-3mm。
