理光sc代码+解决方法(历年经验)
理光SC代码
理光SC代码第一篇：理光SC代码SC101-----说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102-----说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU板不良；IPU板不良；控制板不良。
SC120-----说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121----说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122----说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123---说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
可能原因：同上。
SC141----说明黑色色差修正出错。
可能原因：透镜块不良；SBCU板不良。
SC143----说明 SBU自动调节出错。
可能原因：暴光灯连接断开；压板下没有空白A3纸；白板脏污或丢失。
SC144----说明 SBU B=板连接出错。
可能原因：SBU板和IPU板之间的线束松动，断开或损坏。
SC165----说明复制数据安全单元出错。
可能原因：未安装复印数据安全单元板；安装的复印数据安全单元型号不正确。
SC193---说明图象传输出错。
可能原因：IPU板不良；控制板不良；视频控制器不良SC195----说明DFGATE 显示出错。
可能原因：ADF接口电缆松动，断开或损坏；SBCU板不良；SBCU板和ADF之间的固件不匹配。
SC196----说明 DFDATE求反出错。
可能原因：同上。
SC197----说明 DFGATE出错。
理光sc代码+解决方法(历年经验)之欧阳音创编

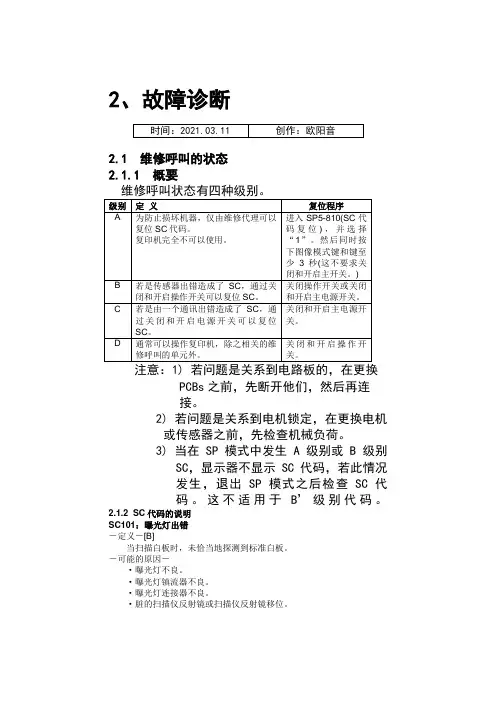

2、故障诊断2.1 维修呼叫的状态2.1.1 概要注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。
2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B’级别代码。
2.1.2 SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。
－可能的原因－·曝光灯不良。
·曝光灯镇流器不良。
·曝光灯连接器不良。
·脏的扫描仪反射镜或扫描仪反射镜移位。
·SBU板不良。
·SBU连接器不良。
·透镜块移位。
SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。
理光复印机SC错误代码及对应故障
理光复印机SC错误代码及对应故障SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 --- 说明扫描仪原位传感器出错。
扫描架返回原位后，扫描仪原位传感器没有开启。
可能原因：同上。
SC141 ---- 说明黑色色差修正出错，。
可能原因：透镜块不良；SBCU板不良。
SC143 ---- 说明 SBU自动调节出错。
可能原因：暴光灯连接断开；压板下没有空白A3纸；白板脏污或丢失。
SC144 ---- 说明 SBU B=板连接出错。
可能原因：SBU板和IPU板之间的线束松动，断开或损坏。
SC165 ---- 说明复制数据安全单元出错。
可能原因：未安装复印数据安全单元板；安装的复印数据安全单元型号不正确。
SC193 --- 说明图象传输出错。
可能原因：IPU板不良；控制板不良；视频控制器不良SC195 ---- 说明 DFGATE 显示出错。
可能原因：ADF接口电缆松动，断开或损坏；SBCU板不良；SBCU板和ADF之间的固件不匹配。
SC196 ---- 说明 DFDATE求反出错。
可能原因：同上。
SC197 ---- 说明 DFGATE出错。
可能原因：同上。
SC198 ---- 说明存储器地址出错。
可能原因：控制器不良；其余原因同上；注意：更换扳子前升级固件，可修复错误。
理光sc代码解决方法
2、故障诊断2.1 维修呼叫的状态概要维修呼叫状态有四种级别。
注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。
2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B’级别代码。
SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。
－可能的原因－·曝光灯不良。
·曝光灯镇流器不良。
·曝光灯连接器不良。
·脏的扫描仪反射镜或扫描仪反射镜移位。
·SBU板不良。
·SBU连接器不良。
·透镜块移位。
SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。
理光复印机维修代码表SC
240-001：Y
240-002：M
240-003：C
240-004：K
LD电源超过67mA.
·LD磨损(电流/光输出特性已改变)
·LD坏了(短路)
1.关开主电开关
2.更换LD单元。
SC260
LD HP传感器未开启(仅K)
在回原位时，需花5秒钟以上的时间来开启HP传感器(传感器执行器没有覆盖传感器)。
若发生此情况，高压提供板给BCU发送一个出错信号(在CN204-A18上高到低)。
BCU每2毫秒监视此信号并在出错状况连续产生250次时产生SC代码。
·连接松开了
·电源组件C/B输出不良
·损坏的电缆
·显影单元不良
·BCU不良
1.关开主开关。
2.检查导线束和电缆连接是否正确。
3.从高电压提供板C/B上的偏压终端上断开高电压提供电缆。用万用表测量DC电压。
故障诊断程序
类型
SC380
黑色显影电机出错
当电机速度是在目标值内，电机向BCU发送一个锁定信号(在CN214-5上高到低)。
在以下情况下检测
SC380：
·电机开启后，锁定信号保持高2秒。
·电机关闭后，锁定信号保持低2秒。
·电机开启时，锁定信号保持高2秒以上。
·电机不良
·BCU不良
1.关开主开关
2.更换电机
391-01：K
391-02：Y
391-03：M
391-04：C
高电压提供板发送反馈信号(CN228-2到5；MCYK)
BCU每8ms监视这些反馈信号。若所抽取数据的平均值连续30次不在控制的目标上，产生些SC。
·电源组件断开
·充电插座或终端
理光sc代码+解决方法(历年经验)
2、故障诊断2.1 维修呼叫的状态2.1.1 概要注意：1) 若问题是关系到电路板的，在更换PCBs之前，先断开他们，然后再连接。
2) 若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3) 当在SP模式中发生A级别或B级别SC，显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B’级别代码。
2.1.2 SC代码的说明SC101：曝光灯出错－定义－[B]当扫描白板时，未恰当地探测到标准白板。
－可能的原因－·曝光灯不良。
·曝光灯镇流器不良。
·曝光灯连接器不良。
·脏的扫描仪反射镜或扫描仪反射镜移位。
·SBU板不良。
·SBU连接器不良。
·透镜块移位。
SC120：扫描仪原位出错1－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC121：扫描仪原位出错2－定义－[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC122：扫描仪原位出错3－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC123：扫描仪原位出错4－定义－[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态。
－可能的原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良SC130：SBU不良（B）SC131：扫描DF文件时，软件设置程序产生出错。
理光SC代码以及基础维修口令
理光维修方式理光机器种类繁多，光是进入维修方式的方法就让人眼花缭乱，补偿更是不例外了。
我们先从小机器说起。
理光300，前面已经有D先生为我们做了详细的介绍，比我介绍的还要详细，我只好不说啦。
理光308：进入维修方式后，输入“29”，放如白纸，按下“开始”键，便可进行补偿操作了。
理光188：进入维修方式后，输入“10”，机器会显示“SCANNER”，按“YES”，在“0-LAMP、1-ADF、2-SHADING”中选2，余下的步骤我想不用多说了吧。
知道了上面的三种机型，其他型号的机器自然也就轻而易举了。
理光170/177/180/188/880/1000BL：传真机依次按“FUNCTION”“61995”“YES”“0”“1”“YES”“0”“YES”“FUNCTION”进入维修模式。
理光580：传真机依次按“FUNCTION”“51991”“YES”“0”“1”“YES”“0”“1”“YES”“FUNCTION”，操作完毕后，如果液晶显示突然变成日本国文字，DON，T BENERVOUS！因为580的有两种版本，按下“FUNCTION”“52222”然后输入“84”将语种选为英文即可。
理光3000L传真机依次按下“FUNCTION”“51991”“YES”“0”“1”“YES”“0”“1”“YES”“FUNCTION”。
理光110/111/311/308/309等传真机同时按下“消去”键“3”“7”然后松开，可进入维修模式，输入“2”“1”“启动”“0”“启动”。
理光100传真机依次下：“FUNCTION”“0”“1”“0”“1”“2”“7”“1”“#”“5”“START”“START”“START”关开机。
理光240传真机依次按下“START”“STOP”“START”“STOP”“START”“FUNCTION”“4”“0”“SET”选择“RAMC”。
（转载）SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
理光sc代码解决方法
2、故障诊断2.1维修呼叫的状态概要维修呼叫状态有四种级别。
注意：1）若问题是关系到电路板的，在更换PCBS之前，先断开他们，然后再连接。
2）若问题是关系到电机锁定，在更换电机或传感器之前，先检查机械负荷。
3）当在SP模式中发生A级别或B级别SC显示器不显示SC代码，若此情况发生，退出SP模式之后检查SC代码。
这不适用于B'级别代码。
SC代码的说明SC101:曝光灯出错—定义—[B]当扫描白板时，未恰当地探测到标准白板。
—可能的原因一曝光灯不良。
曝光灯镇流器不良。
曝光灯连接器不良。
脏的扫描仪反射镜或扫描仪反射镜移位。
SBU板不良。
SBU连接器不良。
透镜块移位SC120扫描仪原位出错1—定义—[B]在初始化或复印期间，扫描仪原位传感器不探测关闭状态—可能的原因一扫描仪原位传感器不良扫描仪驱动电机不良扫描仪原位传感器连接器不良扫描仪驱动电机连接器不良IOB板不良SC121:扫描仪原位出错2—定义—[B]在初始化或复印期间，扫描仪原位传感器不探测开启状态—可能的原因一扫描仪原位传感器不良扫描仪驱动电机不良扫描仪原位传感器连接器不良扫描仪驱动电机连接器不良IOB板不良SC122扫描仪原位出错3—定义—[B]在扫描仪返回到原位时，扫描仪原位传感器探测开启状态—可能的原因一扫描仪原位传感器不良扫描仪驱动电机不良扫描仪原位传感器连接器不良扫描仪驱动电机连接器不良IOB板不良SC123扫描仪原位出错4—定义—[B]在扫描仪返回到原位时，扫描仪原位传感器不探测开启状态—可能的原因一扫描仪原位传感器不良扫描仪驱动电机不良扫描仪原位传感器连接器不良扫描仪驱动电机连接器不良IOB板不良SC130 SBU不良（B）SC131:扫描DF文件时，软件设置程序产生出错。
（B）SC192自动SBU调节出错—定义—[B]自动SBU调节（SP4-903期间，探测到出错。
—可能的原因一SBU不良BICU板不良曝光灯镇流器不良曝光灯不良白板脏SC194 IPUxx电平探测出错—定义—[B]由IPU芯片（BICU板上的）所探测到的白色标准图形的水准水低—可能的原因一曝光灯不良BICU板不良白色标准图形的位置不正确白板脏SBU板不良SC302充电辊漏电—定义—[B]探测到充电辊漏电信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２、故障诊断2、1维修呼叫得状态2。
1.1 概要,然后再连接。
2) 若问题就是关系到电机锁定,在更换电机或传感器之前,先检查机械负荷。
３)当在SP模式中发生A级别或Ｂ级别SC,显示器不显示ＳC代码,若此情况发生,退出ＳP模式之后检查SC代码。
这不适用于Ｂ’级别代码。
2。
1.2 SC代码得说明SＣ10１:曝光灯出错-定义－［Ｂ］当扫描白板时,未恰当地探测到标准白板。
－可能得原因－·曝光灯不良。
·曝光灯镇流器不良、·曝光灯连接器不良。
·脏得扫描仪反射镜或扫描仪反射镜移位。
·ＳＢU板不良。
·SBＵ连接器不良。
·透镜块移位。
SＣ120:扫描仪原位出错1－定义-［B]在初始化或复印期间,扫描仪原位传感器不探测关闭状态。
—可能得原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良ＳC１21:扫描仪原位出错2—定义－[B]在初始化或复印期间,扫描仪原位传感器不探测开启状态。
－可能得原因—·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良ＳC１２２:扫描仪原位出错3-定义—[B]在扫描仪返回到原位时,扫描仪原位传感器探测开启状态。
－可能得原因—·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOＢ板不良SC1２3:扫描仪原位出错4-定义—［Ｂ］在扫描仪返回到原位时,扫描仪原位传感器不探测开启状态。
-可能得原因－·扫描仪原位传感器不良·扫描仪驱动电机不良·扫描仪原位传感器连接器不良·扫描仪驱动电机连接器不良·IOB板不良ＳC1３0:SBU不良(B)SＣ13１:扫描DF文件时,软件设置程序产生出错、(B)ＳC19２:自动SBU调节出错—定义-［Ｂ]自动SBＵ调节(SP4-903)期间,探测到出错、－可能得原因—·SBＵ不良·BＩCＵ板不良·曝光灯镇流器不良·曝光灯不良·白板脏ＳＣ1９4:ＩPU白电平探测出错-定义－［Ｂ]由IPU芯片(BICU板上得)所探测到得白色标准图形得水准水低、－可能得原因－·曝光灯不良·BICU板不良·白色标准图形得位置不正确·白板脏·SBＵ板不良ＳC302:充电辊漏电－定义—[B］探测到充电辊漏电信号。
－可能得原因—·充电辊损坏·充电高压板不良·PCＵ连接不好SC304:充电辊电流修正出错(Ｃ)SC320:多角反射镜出错-定义—[B］在多角反射镜电机开启信号后,多角反射电机在10秒内未达到它得运转速度,或者在操作期间,在连续20０ｍs以上未探测到锁定信号。
－可能得原因—·多角反射镜电机不良·多角反射镜电机得驱动器与BICU板之间连接不好·BＩCＵ板不良As: 为六面镜电机坏,讲更具体一些,就是上边有贴片得三极管烧坏,或就是驱动得芯片被烧坏,这些零件就是因为高温与使用寿命到期才被烧坏得！SＣ３２1:无激光写入信号(F—门)出错—定义－[Ｂ]因为激光在鼓上得开始位置,当已经过激光写入区域得+5ｍm时,激光写入信号(F—门)没有成为低电平。
-可能得原因-·ＢICU板不良·EMB(复印机特点扩散器)板不良·传真控制器或打印机控制器有不良得连接·传真控制器或打印机控制器不良SＣ３22:激光同步出错(清洁激光组件)—定义－[B］在连续5次得１０0ms间隔时间里,主扫描同步探测器板不能探测激光同步信号、－可能得原因－·激光同步探测器板与ＢIＣU板之间连接不好·激光同步探测器板移位·激光同步探测器板不良·BICU板不良·LD单元不良SC3２3:LD驱动电流过大(C)SC324:ＬＤ驱动电流过大－定义—[B]LD驱动板施加到LD得电流超过110ｍA。
－可能得原因－·LＤ单元不良(因为老化电源不足)·ＬＤ单元与BICU板之间连接不良·BICU板不良SＣ326:第二激光同步信号出错(C)As:先做个4００dｐi与６0０dpi得初始化ｓｐ2-109－3初始化40０dpi,sp2—１０９—４初始化600dp还不行就清洁激光器sc－322／326故障,就是一二激光同步出错,此类大部分就是人为得故障,出现在保养激光器之后,有时技术员清洁或取出玻璃擦拭时,没有能准确安装到位,引至激光束无法准确射到同步检测板上,因此出代码！SC３2７:LD单元原位出错1(B)ﻫSC３２８:ＬD单元原位出错２(B)ﻫＳC3２９:LD单元激光束间距调节得不正确(B)As:此类就是因执行了全清除指令,没有去校正激光束,2-１０９-3与２—１09－4ＳC350:IＤ传感器图形测试出错(Ｃ)连续两次检测出以下其中之一种电压:vsｐ＝0或vsp≥2。
５; vsｇ=0或vsg≥２。
5As:ID传感器不良或脏;ID传感器接头不良;高压板不良;IO板不良、1。
首先确认使用原装粉、载体与鼓2、检查鼓表面就是否磨损得利害(磨损厉害会影响VSＰ值,此时请更换OPC鼓)3、ID传感器表面清洁后,请保证传感器内部干净。
(ID传感器表面有一个透明得发射/接收窗口,一可能面粉进入到ID传感器内部弄脏里面得发射/接收元件,从而影响ID传感器得电压输出) SC３51:ＩD传感器Vsg测试出错(C)ﻫＳC3５2:ＩD传感器图形边缘检测出错(C)SC353:ＩＤ传感器、LED电流在初始化时异常出错(C)ﻫＳC３54:ID传感器在调节时超时异常出错(Ｃ)ＳC390:ＴD传感器出错,就是载体老化,ＴD传感器检查载体粉多-定义—[B］复印期间,TD传感器得输出连续10次小于0。
5Ｖ或大于４.０V。
－可能得原因-·TD传感器异常·PCU连接不良Aｓ:可以把粉瓶拿出来,翻开盖板印10张黑纸(靠左边遮住5ＣＭ以免粘住热滚卡纸) 然后运行一遍载体初始化2—801,停止后开关机３90问题就解决了SＣ３91:显影偏压泄漏－定义-［Ｂ］探测到显影偏压泄漏信号、—可能得原因—·PＣＵ连接不良·高电压板不良ＳC３92:TD传感器初始设定出错-定义-[B］已经完成ＴＤ传感器初始设定后,ＴD优输出电压超出调节得范围(２、0±《》0、2V)。
—可能得原因-·某些人忘了撕掉PCU得色粉密封·ＩD传感器不良·TD传感器异常·鼓不转动·显影辊不转动·PCＵ连接不良ＳC４01:转印辊漏电出错1SC4０1:转印辊漏电出错2—定义－[Ｂ］探测到转印辊漏电信号。
未探测到转印辊得电流返回信号、－可能得原因－·高电压板不良·ＰCU连接不良·转印/分离单元放置不正确·转印辊已损坏SC402:转印辊开路出错(C) (通电处掉了一块铁片)4０３:转印带位置传感器出错(C)4０5:转印带出错(C)ﻫSC４11:分离偏压泄漏出错－定义－［B]探测到分离偏压泄漏信号。
—可能得原因－·高电压板不良·PＣU连接不良·放电板不良４４0:主电机卡死(C)４9０:排风扇电机卡死(Ｃ)4９2:冷却风扇电机卡死(C)SＣ500:主电机锁定－定义—[B］主电机开始转动后,超过500ms未探测到主电机锁定信号,或最后信号后在转动期间,超过50０ms未探测到锁定信号。
－可能得原因－·驱动机构上负荷太大·主电机不良SC50１:第1纸盘提升电机故障SC502:第2纸盘提升电机故障SC５03:第3纸盘提升电机故障(可选得纸盘单元)SＣ50４:第4纸盘提升电机故障(可选得纸盘单元)—定义-［C］纸盘提升电机已经开启18秒后未激活纸盘提升传感器。
—可能得原因－·纸提升传感器不良·纸盘提升电机不良·驱动机构上负荷太大·纸盘提升电机连接不好SC506:纸盘电机锁定(可选纸盘单元)－定义—［C］转动期间,超过1、5s未探测到电机锁定信号或在1。
0s以上未探测到锁定信号、－可能得原因－·纸盘单元电机不良·驱动机构上负荷太大SＣ５０7:串列纸盘提升出错(可选得LCＴ)-定义-［C］纸盘提升电机已经开启8秒来下降串列纸盘,但未激活下限制传感器。
-可能得原因-·纸盘提升电机不良·下限制传感器不良·驱动机构上负荷太大SC508:后栏板驱动出错(可选得LCＴ)—定义—［C］后栏板驱动电机已开启８秒来下降串列纸盘,但未激活返回位置传感器、－可能得原因-·后栏板电机不良·返回位置传感器不良·驱动机构上负荷太大SC50９:侧栏板驱动出错(可选得LCT)－定义—［Ｃ］当左纸盘里得纸堆移向右纸盘时,超过3秒种内未激活侧栏板定位传感器、当纸堆移动右纸盘后,超过3秒钟未激活侧栏板关闭传感器。
－可能得原因－·侧栏板电机不良·侧栏板位置传感器不良·侧栏板关闭传感器不良·驱动机构上负荷太大510:LCT纸盒故障(C)ﻫSC５41:定影得热敏电阻开路－定义－［A］由热敏电阻所探测到得温度低于55℃达1５秒,或低于75℃达20秒、当纸堆移动右纸盘后,超过3秒钟未激活侧栏板关闭传感器。
-可能得原因－·定影热敏电阻不良或移位·定影灯开路·定影熔丝开路·电源板不良·定影单元连接不良SＣ5４2:定影温度预热出错-定义－［Ａ]主开关开启后,定影温度在60秒内未达到１５5℃。
-可能得原因-·定影热敏电阻不良或移位·定影灯开路·定影熔丝开路·电源板不良·定影单元连接不良SＣ543:定影过热出错-定义－［Ａ］定影热敏电阻探测到定影温度超过2３1℃达1秒、—可能得原因－·定影热敏电阻不良·电源板不良ＳC54４:定影低温度出错—定义－［B］定影热敏电阻探测到定影温度低于100℃达1秒。
-可能得原因－·定影热敏电阻不良·电源板不良·定影单元连接不好ＳC５45:定影灯仍然开启(A)SC5４６:不稳定得定影温度—定义－[A]定影温度超过６0℃:定影灯开启后,在6秒内定影温度没有上升到2℃或２℃以上。
